充电系统的故障诊断与排除
交流发电机的正确使用
(1)蓄电池搭铁极性不能接错.国产交流发电机均为负 极搭铁,故蓄电池必须为负极搭铁,否则会出现蓄电池 经发电机二极管大电流放电现象,将二极管迅速烧坏, 有时还会烧坏调节器中的电子元件.在蓄电池更换或补 充充电后,要格外注意. (2)充电系的导线连接要牢固可靠.以免在电路突然断 开时产生瞬时过电压,而烧坏晶体管元件. (3)发电机和调节器二者的规格型号要相互匹配. (4)发动机熄火后,应将点火开关(或电源开关)断开, 以免蓄电池长时间向励磁绕组和调节器磁化线圈放 电.浪费电能.
交流发电机的正确使用
(5)发动机运行中,不得用"试火" 的方法检查发电机 是否正常,不得用兆欧表或 220 V交流电压检查发电机 及其调节器的绝缘情况.应采用万用表或低压试灯检查. (6)在更换半导体元件时,电烙铁的功率应小于45W, 焊接时操作要迅速.并应采取相应的散热措施,以免烧 坏半导体元件. (7)在发电机正常运行时,不可随意拆动电气设备的连 接导线,以防止连线搭铁短路或因突然断开而引起瞬时 过电压.
充电系统的故障诊断与排除
(3)故障诊断 ①检查发电机传动带松紧度,清除油污. ②检查充电系导线是否松脱,熔断器是否烧断. ③接通点火开关,用一字旋具靠近发电机后轴承盖,探测转 子电磁吸力,若有明显吸力,说明励磁回路正常,故障在电枢回 路;若无吸力或吸力微弱,说明励磁回路有断路,接触不良或局 部短路. ④若电枢回路有故障,可用试灯的一端搭铁,另一端接触发 电机,"接线柱.灯亮,表明蓄电池到发电机电枢接线柱之间连 接正常,发电机有故障;若灯不亮,表明蓄电池到发电机"B"之 间断路. ⑤若励磁回路有故障,可用跳线方法检测.用一段导线短接 发电机"B","F"接线柱(内搭铁式)或短接"B","F"接线柱 的同时短接"F2","E"(外搭铁式)接线柱.然后重新探测磁 力,磁力变强,说明发电机内部励磁电路正常,故障是励磁线路 断路或调节器有故障,先检查励磁电路熔断器有无熔断,接触不 良,然后再用试灯依次检查外励磁电路连线和调节器,磁场继电 器等有否断路或接触不良的地方.若仍不增强,说明故障在发电 机内部.诊断电路故障时,可用万用表电阻挡或电压挡检查.
�
1. 不充电 (1)故障现象 发动机以中速以上速度运转时,电流表指示不充电.或充电 指示灯不熄灭,或发电机端电压在 12V以下. (2)原因分析 ①发电机传动带太松或沾油打滑. ②发电机励磁电路或充电线路断路. ③发电机有故障 a二极管击穿,短路,断路; b 定子绕组断路或搭铁; c 电刷与滑环接触不良; d 转子绕组断路. ④调节器有故障 a 触点烧蚀,脏污,弹簧弹力过软,气隙过小; b 晶体管调节器的稳压管及小功率三极管短路,大功率三极 管断路; c调节器的搭铁方式与发电机不配套.
交流发电机调节器的正确使用
(l)调节器与发电机的电压等级必须一致,否则充电系 不能正常工作. (2)调节器与发电机的搭铁形式必须一致,当调节器与 发电机的搭铁型式不匹配而又急需使用时,可通过改变 发电机进场绕组的搭铁形式来解决. (3)调节器与发电机之间的线路连接必须完全正确,否 3 则充电系不能正常工作,甚至还会损坏调节器. (4)配用双级电磁振动式的电压调节器,当检查充电系 故障时.在没有断开调节器与发电机的接线之前,不允 许将发电机的"+" 与"F"(或调节器的"+"与"F") 短接,否则将会烧坏调节器的高速触点. (5)调节器必须受点火开关控制.
2. 充电电流过小 (1)故障现象 在蓄电池亏电情况下,发动机中高速运转时的充电电流很小. (2)原因分析 ①充电线路接触不良. ②传动带打滑.使发电机转速过低. ③发电机有故障.如个别二极管损坏;滑环脏污,电刷与滑 环接触不良,导致励磁电流过小;定于绕组连接不良,有短路或 断路故障;转子绕组局部短路,转子与定子刮碰或气隙不当. ④节器调节电压值过低或有故障. (3)故障诊断 ①检查发电机传动带松紧度.清除油污,检查紧固导线. ②拆下发电机"B" 和"F"接线住上导线.用试灯的两根导线 分别连接发电机"B" 和"F"接线柱,起动发动机,逐步提高转速, 查看试灯亮度.若试灯发红,且不随转速升高而增加亮度或亮度 增加不明显,则为发电机内部有故障,应拆检发电机;若试灯亮 度能随转速增加而增强较大,则说明发电机良好,故障在调节器. 调节器的检查方法可按发电机不充电故障所述方法检查.
5不正常噪声. (2)原因分析 ①传动带过紧或过松.发电机轴承损坏或松旷缺油. ③发电机转子与定子相碰,电刷磨损过大.或电刷与滑环接 触角度偏斜,电刷在电刷架内倾斜摆动. ④发电机总装时部件不到位,使机体倾斜或发电机电枢弯曲. ⑤发电机传动带轮与轴松旷,使带轮与散热片碰撞. (3)故障诊断 ①检查传动带松紧度. ②检查发电机传动带轮与轴安装是否松旷. ③用手触摸发电机外壳和轴承部位是否烫手或有振动感,若 烫手说明定子与转子相碰或轴承损坏.用一字旋具听诊发电机轴 承部位,声音清脆,不规则,说明轴承缺油或滚珠已损坏. ④拆下电刷,检查其磨损和接触情况. ⑤拆检发电机,检查其内部机件配合和润滑是否良好.如果 发电机噪声细小而均匀,应检查二极管和定子线圈是否短路或断 路.
4. 充电不稳 发电机在怠速以上运转时,时而充电,时而不充电,电流表 指什不断摆动. (2)原因分析 ①传动带打滑. ②充电系线路连接线接触不良. ③发电机转子或定子线圈有局部断路或短路故障;滑环脏污 或电刷与沿环之间接触不良. ④调节器触点烧蚀或脏污,触点臂弹簧过软等. (3)故障诊断 ①首先排除传动带打滑和导线接触不良等影响因素. ②电流表在怠速转速以上各种转速下都不稳定,说明调节器 电压控制不稳定,可用手轻按活动触点的尾部,若充电稳定,则 为弹簧或气隙调整不当.若指针仍不稳定,可(1 )故障现象 用一字旋具或导线短接触点,若有好转则为触点烧蚀或脏污, 若仍无好转,可进一步检查发电机各部,主要检查各连线,滑环 与电刷的接触是否良好.
3. 充电电流过大 (1)故障现象 在蓄电池不亏电的情况下,电流表指示充电仍在 10A以上. (2)原因分析 ①调节器调节电压值高或有其他故障,如双级电磁振动式调 节器高速触点脏污,接触不良,搭铁电阻增加,使励磁绕组不能 及时短路;磁化线圈或温度补偿电阻烧断;晶体管调节器的大功 率三极管集电极和发射极不能有效截止等. ②发电机有故障,如绝缘电刷与散热板短接时,造成调节器 不起作用. (3)故障诊断 以双级电磁振动式调节器为例加以说明: ①拆下调节器磁场接线柱接线,逐步提高发电机转速并观察 电流表.如仍指示充电,即为发电机有故障,若不充电,则为调 节器故障. ②拆下调节器盖,用纸片插在第二级触点(高速触点)之间, 以防短路,然后按压活动触点,如按不下,则为第一级触点(低 速触点)烧结;能按下,并且在压下后充电电流有所下降,则为 调节器弹簧拉力过大或气隙过大;若无磁力,则为磁化线圈或温 度补偿电阻挠断.按压活动触点至第二触点(高速触点)闭合时, 发电机电压应下降,充电电流应迅速减小,否则说明高速触点接 触不良.
新能源汽车充电系统检测与维修精选全文完整版
可编辑修改精选全文完整版新能源汽车充电系统检测与维修随着环保意识的增强和对传统燃油汽车的限制，新能源汽车已成为了未来的趋势。
而新能源汽车的主要能源来源便是电能，这也就需要一套完善的充电系统。
然而，由于充电系统的复杂性，一旦出现故障就需要专业技术人员进行检测和维修。
1.新能源汽车充电系统的组成新能源汽车充电系统主要由电池组、充电机、电池管理系统、车载充电插头和线束等组成。
电池组是储存电能的关键部件，充电机则是将电源输出的电能转化为电池组可接受的电能。
电池管理系统用于监测和控制电池组的状态，保证电池组的安全和寿命。
车载充电插头和线束则是用于将电能从充电桩传输到电池组的重要部件。
2.充电系统故障的表现当充电系统出现故障时，车主通常会遇到以下几种表现：（1）充电速度变慢或无法充电：这可能是充电机故障或是电池组问题导致的。
（2）电池电量不足或充不满：这可能是充电机输出功率不足或者电池组本身问题导致的。
（3）充电插头或线束损坏：这可能导致电能传输不畅或者无法传输。
3.充电系统的检测与维修当充电系统出现问题时，需要专业技术人员进行检测和维修。
一般情况下，充电系统的故障可能是由于充电机、电池组、电池管理系统、车载充电插头和线束等任何一个部件出现故障所导致的。
因此，技术人员需要根据车主反映的问题进行逐一排查。
在进行充电系统维修时，技术人员需要使用专业的工具和设备，如电池分析仪、充电机测试仪、电子万用表等，来检测和诊断故障。
在修复故障后，还需要进行充电系统的功能测试，以确保充电系统能够正常工作。
4.充电系统的维护除了在出现故障时进行检测和维修之外，充电系统的维护也很重要。
以下是一些常见的充电系统维护方法：（1）定期检查电池组的电量和状态：电池组是新能源汽车的核心部件，定期检查电量和状态可以及时发现问题并采取措施。
（2）保持充电插头和线束清洁：充电插头和线束的损坏会影响充电速度和充电效果，保持其清洁可以减少损坏的发生。
4-2 快充电系统的故障检测与排除
2、快速充电系统的工作原理
1-正极接触器 2-动力电池包分压接触器 1 3-动力电池包分压接触器 2 4-负极接触器 5- 直流充电负极接触器 6-直流充电负极接触器 7-主接触器 8-交流充电器 9-预充接触器
当CCl、CC2检测到电压值符合要 求之后，即认为充电桩与车辆可靠连接， K3K4继电器闭台，充电桩输出l2V低压 唤醒电源至车辆控制器，两者辨认成功 之后，整车控制器报送动力电池的充电 需求，充电桩报送供电能力，两者成功 匹配。继而整车控制器和BMS控制K5、 K6闭合，充电桩控制K1、K2闭合，这 时即进入充电阶段，整车控制器发送充 电请求及充电状态报文，充电桩反馈充 电机状态报文，当车辆及充电桩判断充 电结束后，断开K1、K2、K5、K6，充 电截止，断开K3、K4，充电完成。
（2）检查电池管理器至直流充电口线束。 3、检查高压电控总成。
三、故障案例 比亚迪e5纯电动汽车快充电系统的故障检测与排除 车型：比亚迪e5 行驶里程：76567km 故障现象：无法使用快速充充电，插上充电枪仪表无显示。
检修步骤： ① 按下起动开关，仪表OK灯亮； ② 插上快充充电枪，仪表无充电显示； ③ 连接解码器并选择车型进行搜描故障代码，显示无故障码； ④ 翻阅电路图（如图4-41所示），检查保险丝座：F1/8-1—搭铁为蓄电
快充桩两种。 (1)交流快充桩
交流快充桩是同定安装在社区停车场、居民小区、大型商场、服务区、 路边停车场等场所，接入电网 (2)直流快充桩
直流快充桩也是固定安装在户外，专门的纯电动汽车充电站等场所。
2 ．快充口 快充口一般位于车辆头部车标的内部，是充电桩与纯电动汽车快充口进
行物理连接，完成充电和控制引导的连接器。 快充口为9孔式接口：
汽车充电与起动系统常见故障诊断
汽车充电与起动系统常见故障诊断汽车充电系统由蓄电池、发电机、调节器及充电状态指示装置组成。
发电机作为汽车运行中的主电源，担负着向起动系统之外所有用电设备供电和向蓄电池充电的任务;由蓄电池、点火开关、启动继电器、启动机等组成。
启动系统的功用是通过启动机将蓄电池的电能转换成机械能，启动发动机运转。
标签：汽车;充电;起动;系统一、充电系统的故障诊断与修复充电系统常见故障有不充电、充电电流过小、充电电流过大、充电指示灯及发电机异响等。
（一）不充电故障1.故障现象发电机中高速运转时，充电指示灯不熄灭，电流表始终指示不充电，电压表指示11V以下或蓄电池经常亏电等。
2.原因分析（1）充电电路断路或线路接触不良。
（2）发电机传动带过松打滑。
（3）硅整流发电机（或调节器）工作不良。
（4）蓄电池工作性能不良。
3.诊断思路（1）检查充电电路导线连接情况。
（2）检查发电机传动带松紧度是否合适。
（3）确认发电机工作性能。
①用图1试探磁力法，检查励磁回路。
方法是：接通点火开关，用螺丝刀靠近发电后端盖，探测转子电磁吸力，若有明显吸力，说明励磁回路正常。
若无吸力，则说明发电机励磁电路有故障。
②用图2方法检查电枢电路。
方法是：用试灯一端搭铁，另一端接触发电机“电枢”接线柱。
灯亮，表明蓄电池到发电机连接导线良好，故障在发电机内的二极管、三相绕组等元件;若试灯不亮，表明蓄电池到发电机“电枢”线路有断路。
通过以上方法检查，基本能确认发电机的好坏。
（二）充电电流过小故障1.故障现象（1）在蓄电池亏电的情况下，发动机在低速以上的充电电流均小。
（2）蓄电池经常存电不足，前照灯灯光暗淡，电喇叭声音小，起动机运转缓慢、无力。
2.原因分析（1）充电线路接触不良，致使电阻增大。
（2）风扇皮带打滑。
（3）個别二极管损坏。
（4）滑环脏污，电刷与滑环接触不良，导致励磁电流过小。
（5）发电机定子绕组某相连接不良，有短路或断路故障。
（6）转子绕组局部短路，转子与定子相刮碰或气隙不当。
新能源汽车充电系统故障诊断与排除的教案设计
本次课程设计的内容是新能源汽车充电系统故障诊断与排除，以比亚迪秦100插电式混合动力车辆充电系统故障为例，笔者将从学情分析、教学内容设计、教学过程和教学反思等4个部分来介绍本次教学活动。
1 学情分析本次课的授课对象为高级新能源汽车检测与维修专业1931班二年级学生，本班共有36人，其中中转高20人，共分成6个小组。
该班学生今后就业的主要岗位是新能源汽车维修工，要求具备查阅、使用维修手册，正确使用工具拆装零部件，规范操作设备检测部件性能，整车综合故障的排除等能力。
该班学生普遍表现为熟悉上课模式，动手能力强，喜爱探究新鲜事物，但对理论知识不重视，学习表现不积极主动，规范的操作意识、安全意识和探究协作精神还需进一步提高。
因此可通过适当的引导和鼓励激发他们积极主动参与课堂活动，提高学习兴趣。
2 教学内容设计2.1 教学内容本次教学内容来源于中国电力出版社出版的《电动汽车充电桩（站）设计与施工》教材的第二章第二节电动汽车充电装置工作原理。
辅助教材为《18款比亚迪秦100维修手册》。
通过积极教学法引导学生运用电路图识读、充电系统工作原理、电路分析、仪器使用、元件检测、故障排除等多样专业技能，完成课堂相应任务，以达成提升学生专业技能、培养学生团队意识、激发学习热情的目的。
教学目标设置如下。
（1）能够说出电动汽车充电系统的工作原理。
（2）能够对比亚迪秦100汽车充电系统的元件、线路进行检测。
（3）能够排除比亚迪秦100汽车充电系统故障。
2.2 教学设计基于教学目标，依据教学改革理念，确定本次课程的教学策略是“以任务活动为载体，以学生自主学习为主体”展开积极法的教学，体现孔子“吾听吾忘、吾见吾记、吾做吾悟”的教学思想，以达到“知原理、会分析、能检测”和提高学生课堂互动积极性的目的。
同时，注重学生综合职业能力的培养。
通过小组活动、小组讨论等活动，培养学生互帮互助、相互协作的团队意识；通过成果展示、上台分享、小组PK、有导向性的点名提问等活动，培养学生的细致观察、清晰表达和综合分析能力；通过独立思考、自主学习、思维导图等活动，提高学生学习效率、探究能力和自学能力。
4-1 慢充电系统的故障检测与排除
快充系统的主要部件有电源设备(快充桩)、快充 接口、车内高压线束、高压配电盒和动力蓄电池等
二、慢速充电系统的基本组成 慢速充电系统通过慢速充电线束(家用慢速充电线束或充电桩慢速充电线
⑧测量充电口N脚与充电线束充电机插接件2脚应导通，阻值应小于lΩ，如果 不符合标准则更换充电线束。 ⑨测量充电口PE脚与充电线束充电机插接件3脚应导通，阻值应小于lΩ如果不 符合标准则更换充电线束 ⑩测量充电口CC脚与充电线束充电机插接件5脚应导通，阻值应小于lΩ。如果 不符合标准则更换充电线束。
+PFC电路。后端为DC／DC变换器，将前端转出的直流高压电变换为合适 的电压及电流供给动力电池。
控制电路：控制MOS管的开关，与BMS之间通信，监测充电机状态， 与充电桩握手等功能。
线束及标准件：用于主电路及控制电路的连接，固定元器件及电路板。 (4) DC／DC转换器
1） DC／DC转换器的功能 DC／DC转换器位于纯电动汽车的前机舱内，在高压控制盒与车载充电机之 间，它具有效率高、体积小、耐受恶劣工作环境等特点。
③测量充电桩端充电枪的PE脚和车辆端的]PE脚导通，阻值应小于1Ω， 否则应更换充电线总成。
④测量充电桩端充电枪的CP脚和车辆端的C哪却导通，阻值应小于lΩ， 否则应更换充电线总成。
⑤测量充电桩端充电枪的CP脚和PEA却的导通，阻值应小于lΩ，否则 应更换充电线总成。 ⑥测量充电线车辆端充电枪的CC脚和PE脚的阻值。 ⑦如果充电线状态正常，但启动充电程序后，充电机指示灯仍旧都不亮， 应首先检查插接件端子无烧蚀、虚接故障，继续对充电线束进行检测，测 量充电口L脚与充电线束充电机捕接件l脚应导通，阻值应小于lΩ，如果不 符合标准则应更换充电线束。

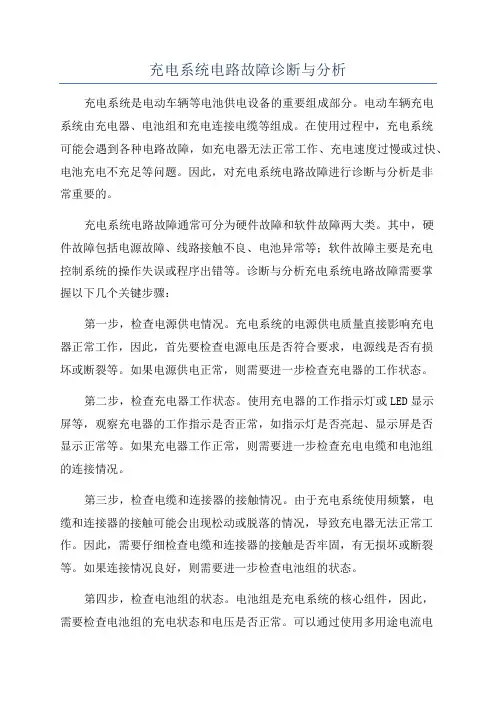

充电系统电路故障诊断与分析
充电系统电路故障诊断与分析充电系统是电动车辆等电池供电设备的重要组成部分。
电动车辆充电系统由充电器、电池组和充电连接电缆等组成。
在使用过程中，充电系统可能会遇到各种电路故障，如充电器无法正常工作、充电速度过慢或过快、电池充电不充足等问题。
因此，对充电系统电路故障进行诊断与分析是非常重要的。
充电系统电路故障通常可分为硬件故障和软件故障两大类。
其中，硬件故障包括电源故障、线路接触不良、电池异常等；软件故障主要是充电控制系统的操作失误或程序出错等。
诊断与分析充电系统电路故障需要掌握以下几个关键步骤：第一步，检查电源供电情况。
充电系统的电源供电质量直接影响充电器正常工作，因此，首先要检查电源电压是否符合要求，电源线是否有损坏或断裂等。
如果电源供电正常，则需要进一步检查充电器的工作状态。
第二步，检查充电器工作状态。
使用充电器的工作指示灯或LED显示屏等，观察充电器的工作指示是否正常，如指示灯是否亮起、显示屏是否显示正常等。
如果充电器工作正常，则需要进一步检查充电电缆和电池组的连接情况。
第三步，检查电缆和连接器的接触情况。
由于充电系统使用频繁，电缆和连接器的接触可能会出现松动或脱落的情况，导致充电器无法正常工作。
因此，需要仔细检查电缆和连接器的接触是否牢固，有无损坏或断裂等。
如果连接情况良好，则需要进一步检查电池组的状态。
第四步，检查电池组的状态。
电池组是充电系统的核心组件，因此，需要检查电池组的充电状态和电压是否正常。
可以通过使用多用途电流电压表等工具对电池组进行检测。
如果电池组正常，则可以确定故障可能出现在其他地方。
最后，如果以上步骤均无法确定故障原因，需要进一步采用故障排除的方法，如检查充电器的电路板、替换故障组件等。
此外，还可以通过充电控制系统的故障代码等信息，结合电路图来进行深入的故障诊断与分析。
总之，充电系统电路故障的诊断与分析需要综合考虑硬件和软件等多个方面的因素。
只有通过系统性的检查和分析，才能找到故障的具体原因，并采取相应的修复措施。
汽车充电系统的故障分析与诊断
汽车充电系统的故障分析与诊断随着电动汽车的普及，汽车的充电系统已成为其关键的部件之一，而充电系统也因此成为了车主们关注的重点。
然而，由于充电系统包括多个部件，类似于电池、电机、控制器、电子元件、电线、插头、充电桩等，一旦出现故障，诊断和维修都变得困难。
本文将分析汽车充电系统的故障分析与诊断方法，以帮助车主了解汽车充电系统的故障及其处理方法。
1. 故障分析汽车充电系统的故障原因较多，如电池损坏、插头接触不良、配件损坏、充电桩过载等。
不同种类故障的原因和表现是不同的。
如下图所示，对于不同的故障原因及其表现，我们需要采取不同的处理方法。
a. 电池故障电池故障常见于电缆连接不良、电极片触点损坏或老化、电池内部短路等。
当电池故障时，车辆充不了电甚至不能启动。
此时，需要通过检查电池的电压是否正常来判断故障原因。
如果电池电压正常，说明可能是电缆连接不良或插头接触不良，此时需要对电缆和插头进行检查和更换。
b. 充电桩故障充电桩故障最常见的原因是过载，其他因素还包括输电电源问题、充电桩本身损坏等。
当充电桩故障时，充电速度变慢甚至停止。
此时，需要检查充电桩的电源是否正常，并检查充电器是否正常工作。
如发现充电桩本身存在问题，则需要进行更换或维修。
c. 控制器故障控制器故障包括电子元件损坏、电路烧坏、接线不良等。
当控制器故障时，会导致充电状态异常、控制板亮灯异常、信号异常等。
需要对控制器进行检查和更换。
d. 电线、插头等故障电线、插头等配件故障通常是由于接触不良、接头松动、线路破损等原因引起。
当出现这种情况时，应检查所有连接点，查找损坏点，并进行维修或更换。
2. 诊断方法对充电系统进行诊断除了人工检查以外，还有一些专业的方法能更准确地检测和定位故障。
a. OBD检测方法OBD是车载故障诊断系统的缩写，它包括专门的硬件和软件，在车辆运行过程中随时检测车辆各个系统的状态，并记录错误代码。
当出现故障时，OBD会自动诊断问题，提供故障码和问题的详细信息。
充电系统的故障诊断与分析
充电系统的故障诊断与分析充电系统的故障诊断与分析是指在电动汽车、混合动力车辆或其他电动设备中，对充电系统出现的故障进行排查和分析，确定故障原因，并采取相应的修复措施。
下面将从故障诊断方法、故障分析步骤、常见故障及处理方法等方面进行详细阐述。
一、故障诊断方法1.观察法：通过对充电系统进行细致观察，包括外部线路的连接状态、充电接口的物理损坏情况、充电装置的指示灯显示等，从中判断是否存在故障。
2.测量法：利用万用表、直流电压表、电流表等电子测量仪器，对充电系统相关参数进行测试，比如输入电压、输出电压、输出电流等，以判断是否符合正常值范围。
3.计算机诊断法：在较新的充电系统中，设计了故障自诊断系统，可以通过连接计算机进行在线诊断，比如读取错误码、检查传感器数据等。
二、故障分析步骤1.确认故障现象：通过用户反映或者故障灯的亮起等方式，明确故障的具体现象。
2.检查外部线路状态：包括充电连接器、充电线、插头等，确保其结构完好、连接稳固，无损坏或松动现象。
3.检查充电设备：对充电桩、充电器等充电设备进行检查，包括其工作状态、指示灯状态、物理损坏等。
4.测试参数数值：利用电子测量仪器对充电系统各项参数进行测试，判断其是否符合规定范围。
5.判断故障原因：根据测试结果和经验判断，确定故障原因，比如连接线路断开、设备损坏等。
6.修复措施：根据故障原因，采取相应的修复措施，比如调整连接线路、更换充电设备等。
三、常见故障及处理方法1.充电接口损坏：导致无法正常连接充电线，此时需要更换充电接口。
2.充电桩输入电压不稳定：导致输出电压无法保持恒定，此时需要检查电网供电情况，或者更换充电桩。
3.充电器输出电流过大：可能是充电器内部故障导致，需要更换充电器。
4.充电线路断开：导致无法正常传送电能，需要重新连接或更换断开部分。
5.输电线路过热：可能是输电线路负载过大或损坏导致，需要检查线路负载情况，或者更换线路。
6.充电设备指示灯异常：可能是故障指示灯亮起，表示故障，需要根据故障指示灯表明的故障原因进行排除。
新能源汽车充电系统故障诊断与排除的教案设计
新能源汽车充电系统故障诊断与排除的教案设计教案设计目标：本教案的目标是培养学生对新能源汽车充电系统故障的诊断与排除能力，通过理论知识与实际操作相结合的方式，使学生能够准确快速地识别和解决充电系统故障，提高新能源汽车维修的专业水平。
一、教学内容1. 故障诊断基础知识a. 了解新能源汽车充电系统的组成和工作原理b. 掌握基本电子元器件的功能和特点c. 学习故障诊断的基本方法和步骤2. 充电系统故障常见类型与排除方法a. 充电线路故障的诊断与排除b. 充电接口故障的诊断与排除c. 充电桩故障的诊断与排除d. 充电控制模块故障的诊断与排除3. 故障诊断实践操作a. 学生分组进行充电系统故障的模拟实验b. 学生自行配置故障场景，进行实际故障排除c. 学生对实验结果进行分析与总结二、教学步骤与方法1. 知识讲授a. 利用多媒体教学手段，讲解充电系统的基本原理和常见故障类型b. 结合案例分析，讲解故障排除的思路和方法2. 案例演示a. 教师通过模拟故障场景，进行充电系统故障的现场演示b. 学生观察并记录故障现象，提出可能的故障原因3. 学生实践a. 学生分组进行实验，模拟不同类型的充电系统故障b. 学生通过仪器和工具进行诊断和排除故障c. 学生自行配置故障场景，进行实际故障排除4. 团队合作a. 学生在小组内进行合作，共同解决故障问题b. 学生互相交流和讨论，分享解决问题的方法和经验5. 故障报告a. 学生对实验结果进行分析和总结，撰写故障报告b. 学生通过口头汇报的方式，分享实验心得和教训三、教学评估1. 实验报告评分a. 对学生故障诊断与排除的实践操作进行评分b. 评估学生对充电系统故障的准确识别和解决能力2. 综合考试a. 针对故障诊断的理论知识进行笔试评估b. 评估学生对充电系统故障排除的综合应用能力四、教学资源准备1. 多媒体教学设备提供充电系统的相关图表和动态演示，用于讲授和案例分析2. 故障模拟实验设备配置故障模拟实验箱，用于学生的实践操作和故障排除训练3. 教学案例和资料提供充电系统故障排除的典型案例以及相关的教学资料供学生学习和参考五、小结与反思通过本教案的设计，学生将能够系统地学习和掌握新能源汽车充电系统故障的诊断与排除技术，培养其工程实践能力和综合应用能力。
充电系统的故障诊断与排除
3. 充电电流过大 （1）故障现象 在蓄电池不亏电的情况下，电流表指示充电仍在 10A以上。 （2）原因分析 ①调节器调节电压值高或有其他故障，如双级电磁振动式调 节器高速触点脏污、接触不良，搭铁电阻增加，使励磁绕组不能 及时短路；磁化线圈或温度补偿电阻烧断；晶体管调节器的大功 率三极管集电极和发射极不能有效截止等。 ②发电机有故障，如绝缘电刷与散热板短接时，造成调节器 不起作用。 （3）故障诊断 以双级电磁振动式调节器为例加以说明： ①拆下调节器磁场接线柱接线，逐步提高发电机转速并观察 电流表。如仍指示充电，即为发电机有故障，若不充电，则为调 节器故障。 ②拆下调节器盖，用纸片插在第二级触点（高速触点）之间， 以防短路，然后按压活动触点，如按不下，则为第一级触点（低 速触点）烧结；能按下，并且在压下后充电电流有所下降，则为 调节器弹簧拉力过大或气隙过大；若无磁力，则为磁化线圈或温 度补偿电阻挠断。按压活动触点至第二触点（高速触点）闭合时， 发电机电压应下降，充电电流应迅速减小，否则说明高速触点接 触不良。
4. 充电不稳 发电机在怠速以上运转时，时而充电，时而不充电，电流表 指什不断摆动。 （2）原因分析 ①传动带打滑。 ②充电系线路连接线接触不良。 ③发电机转子或定子线圈有局部断路或短路故障；滑环脏污 或电刷与沿环之间接触不良。 ④调节器触点烧蚀或脏污，触点臂弹簧过软等。 （3）故障诊断 ①首先排除传动带打滑和导线接触不良等影响因素。 ②电流表在怠速转速以上各种转速下都不稳定，说明调节器 电压控制不稳定，可用手轻按活动触点的尾部，若充电稳定，则 为弹簧或气隙调整不当。若指针仍不稳定，可（1 ）故障现象 用一字旋具或导线短接触点，若有好转则为触点烧蚀或脏污， 若仍无好转，可进一步检查发电机各部，主要检查各连线、滑环正确使用
