输电线路杆塔倾斜在线监测系统
高压输电线路杆塔倾斜角在线监测方案
高压输电线路杆塔倾斜角在线监测系统方案研制高压输电线路倾角在线监测单元，初步方案为：倾斜角传感器采用高精度的ADXL345，数据采集和Modbus 通信采用Ti 的低供耗单片机MSP430，供电采用太阳能电池板，无线数传DTU 采用低功耗GPRS 模块。
在线监测中心服务器装设组态软件，通过虚拟串口透明地读取远程倾角在线监测单元的现场数据。
一、系统构成：二、倾角在线监测系统Modbus RTU 通信协议倾角在线监测单元地址可以为01～247之间的某一个数值，该地址可以通过监测单元上的一个拨码开关来设置。
有03和06两种功能码。
功能码03表示主机将以RTU 方式读取从机内存放的倾斜角整数据，例如：主机（监测中心服务器）请求从机（现场的监测单元）的X 、Y 、Z 轴的六字节整数据倾斜角，该六字节数据连续存放在从机的0032～0037寄存器内，低位地址存放倾斜角低字节，高位地址存放倾斜角高字节，该主机请求的Modbus RTU 通信协议如下：太阳能供电倾角传感器ADXL345 单片机MSP430GPRS 无线数传模块从机应答的Modbus RTU 通信协议如下：应答的这六个字节为十六进制数，例如：十六进制数0105表示十进制整数为261，即相对于X轴的倾斜角为26.1度。
错误校验XX可采用CRC-16校验法计算得到。
功能码06表示主机将以RTU方式将传感器阈值等数据写入从机的寄存器内，以实现在线监测单元的远程管理配置。
三、Modbus通信协议资料MSP430单片机与GPRS、服务器之间的通信协议采用Modbus。
下面为该协议的一些资料：Modbus总线Modbus 协议是应用于电子控制器上的一种通用语言。
通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以通信。
它已经成为一通用工业标准。
有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。
此协议定义了一个控制器能认识使用的消息结构，而不管它们是经过何种网络进行通信的。
杆塔倾斜在线监测系统可行性研究报告
杆塔倾斜在线监测系统可行性研究报告邯郸奥瑞电子科技公司目录一、项目的必要性 (1)二、国内外技术现状 (1)三、主要内容 (3)四、项目预期达到的技术、经济指标 (6)五、项目可行性分析 (8)六、项目技术特点 (11)一、项目的必要性我国地理分布广泛，地质条件复杂多样，输电线路又基本上都采用架空线路，由于线路架设在空中，需要承受自重、风力、暴雨和冰雪等机械力的作用和风沙等有害气体的侵蚀，运行条件十分恶劣。
当输电线路经过煤炭开采区、软土质地区、山坡地、沙漠地带、河床地带等不良地质区时，在自然环境和外界条件的作用下，杆塔基础时常会发生滑移、倾斜、沉降、开裂等现象，从而引起杆塔的变形、杆塔倾斜、甚至倒塔断线。
杆塔倾斜将造成杆塔导地线的不平衡受力，引起杆塔受力发生变化，造成电气安全距离不够，影响线路正常运行。
倒塔断线将使供电线路陷于瘫痪，严重影响人们的生产生活，造成巨大损失。
在杆塔倾斜现象发生发展的初期，巡线人员很难用肉眼观察到微小的变化。
目前迫切需要使用智能化的数据监测装置对输电线路杆塔倾斜进行在线监测与故障诊断，及早发现隐患，及时排除故障，以提高输电线路运行的可靠性。
杆塔倾斜监测可以实时监测杆塔倾斜情况，及时了解运行杆塔的安全、可靠状况，根据倾斜监测数据发展趋势，对超标杆塔倾斜状况及时进行多种方式预报警，指导检修和维护，提醒运行维护人员加固地基，防止倒塔事故发生。
二、国内外技术现状随着电网建设的加速和市场经济的推进, 电力企业为避免由定期预防性试验及定期检修对设备检修“过渡”或“漏失”而引起的运行可靠性降低和经济损失, 迫切需要以输变电设备状态在线监测与诊断技术为基础的状态维修, 以预防和减少事故的发生, 提高电力系统的安全性、可靠性、稳定性。
国外较早开展了输电线路在线监测技术的研究, 美国最早开展以在线监测为前期的状态检修工作, 日本也是从20 世纪80 年代开始对电力设备实施以状态分析和在线监测为基础的状态检修, 而欧洲很多国家也采用状态检修来提高检修效率。
输电线路在线监测.
输电线路在线监测1．SC-FP 输电线路风偏在线监测系统SC-FP系统概述：输电线路风偏在线监测系统能够对输电线路的绝缘子串风偏角、摇摆角和导线风偏角、摇摆角以及现场温度、风速、风向等微气象参数进行实时监测，并可根据监测点需要，选配视频录像监控功能。
国内首创采用光电子传感技术。
输电线路风偏在线监测系统主要由四部分组成，包括导线风偏监测仪、气象环境观测站、线路监测基站和当地监测中心（远程监测中心）。
当地监测中心只设置一个，能同时满足多个现场的不同监测系统的数据的处理和分析。
在线路的风偏事故多发地段应用输电线路风偏在线监测系统，通过监测中心对送电线路所经区域气象资料的观测、记录、收集，积累运行资料，完善风偏计算方法，同时准确地记录输电线路杆塔上最大瞬时风速、风压不均匀系数、强风下的导线运动轨迹等，为制定合理的设计标准提供技术数据。
对提高线路的现代化管理水平，具有重要的意义。
☆ SC-FP系统特点：1、具有加电自启动、在线自诊断功能；2、数据暂存功能，可以在通讯异常时能存储3天以上的数据；3、设备采用休眠、待机、定时传输相结合的低功耗模式设计，测量精度高；4、数据采集前端采用多层屏蔽、抗干扰、抗雷击技术、确保系统运行稳定可靠；5、后台软件根据用户需求，系统运行参数、报警参数、数据采集密度等可以远程设置；6、对监测的数据进行统计、分析和输出，能以数字列表、曲线和图表的形式显示相关参数；7、具有数据采集、测量和通信功能，通过通信网络将测量结果传输到后端综合分析软件系统；8、设备设计合理免维护，可带电安装，安装后不会对线路自身结构特性和后期运行维护造成安全隐患；☆ SC-FP主要技术参数：◆使用范围：10～750KV以上；◆监测数据：绝缘子串导地线出口处或转角塔跳线最低点的风偏角和仰角；◆风偏角：－90°～＋90°测量精度：±0.01°；◆仰角：－90°～＋90°测量精度：±0.01°；◆工作线路电压： 10～750KV以上；◆工作线路电流：≤ 1500A（指单导线或分裂导线子导线）；◆监测单元运行环境温度：-40℃～+85℃；◆监测单元运行环境湿度：不大于98％RH；◆监测主机电源：太阳能+蓄电池；◆监测主机无阳光情况下可连续运行时间：>30天；◆通讯方式：GSM/GPRS/CDMA无线通信；◆防护等级：IP65；◆蓄电池使用寿命：5年以上。
输电线路铁塔倾斜在线监测
输电铁塔倾斜在线监测【五年专业输电线路倾斜监测系统研发生产经验】【通过第三方型式检测报告、2011年浙江电网电力研究院测试报告】【2011年配合合作伙伴支撑30余次国网、南网输电线路杆塔倾斜监测招投标、项目合作】【输电线路杆塔倾斜监测系统遵循国网《Q/GDW559-2010输电线路杆塔倾斜监测装置技术规范》】业务联络：何小姐①⑤⑧⑧⑨③⑦〇③⑦④ 期待您的来电合作。
一、系统概述对于输电铁塔采空区，沉降区和不良地质区，通过对输电铁塔进行角度实时倾斜的监测，计算分析输电铁塔倾斜状况并上报监控中心，为电力安全运行部门提供决策依据。
在输电铁杆塔倾斜在线监测系统中，我们采用高精度工业级杆塔倾斜探测器对铁塔倾斜进行监，通过GPRS无线网络将输电铁塔的倾斜数据实时上传至监控中心，同时监控中心可远程对监测前端进行各种参数的设置。
二、系统组成输电线路铁塔倾斜在线监测系统是由前端的监控设备和监控中心监控软件组成。
前端硬件设备主要由无线倾斜监测主机、倾角探测器、太阳能电池板及蓄电池组成。
监控中心监控软件为客户服务端软件。
三、系统各组成部分及功能、参数3.1、无线倾斜监测主机系统无线监测主机安装在输电铁塔上，是系统运行的核心。
主要完成对输电线路铁塔倾斜数据的处理、传输及储存功能，同时接收监控中心远程参数设置的各种命令。
3.1.1、数据处理模块内置的数据处理模块是系统的工作核心。
主要完成对倾角探测器所探测到的数据进行处理（储存或传输）；同时接收监控中心的命令进行前端各种参数的设置。
并完成系统自身整体工作状态的检测并将数据上传至监控中心。
3.1.2、无线传输模块铁塔上的监测分机通过GPRS/无线传输模块与监控中心进行远距离无线通信。
通过优化天线设计，保证数据采集和通信正常运行。
对于没有移动信号的地区可采用无线接力方式将信号传输到有移动信号的杆塔，然后再通过GPRS手机网络进行远距离传输。
3.1.3、电源管理模块安装在输电铁塔上的倾斜监测分机通过太阳能电池进行供电；并采用太阳能对蓄电池进行浮充供电。
输电线路杆塔倾斜在线监测系统
输电线路杆塔倾斜在线监测系统深圳市特力康科技有限公司是专业研发、生产、销售输电线路杆塔倾斜在线监测系统的大型公司。
我司输电线路杆塔倾斜在线监测系统主要用于对输电线路特殊地段的杆塔倾斜状况及外部环境参数的在线监测。
输电线路杆塔倾斜在线监测系统的运行原理：通过对杆塔横向倾斜、纵向倾斜等数据的在线监测，结合线路设计参数给出杆塔倾斜的预警信息，为线路运行和设计部门提供实际依据，通过预警，使运行部门及时掌握杆塔安全运行情况，减少因杆塔倾斜而引发的事故;协助运行部门查找杆塔故障点，并对故障类型进行判断。
杆塔倾斜传感器将采集到的杆塔横向倾斜、纵向倾斜、复合倾斜等数据通过3G/GPRS/EDGE/CDMA1X发送到监测中心，监测中心对横向倾斜、纵向倾斜等状态参数进行数据存储、显示、统计报表并结合杆塔自身设计参数进行分析，完成杆塔倾斜的多参数预警功能。
输电线路杆塔倾斜在线监测系统的主要功能：1、具有对杆塔倾斜状态的实时监测。
2、利用运营商已有的3G/GPRS/EDGE/CDMA1X网络构建远程数据传输通道，实现输电线路在线监测系统监控中心可以实时监测远端现场的数据。
3、前置机子系统模块可以有效的连接现场系统，获得数据并实现数据存储/转发到输电线路在线监测系统。
4、数据采集前端为扩展工业级产品，适用于各种恶劣的气候环境。
5、系统采用了多层屏蔽技术建造，机壳及传感器外壳采用防磁金属材料，有效屏蔽电磁干扰。
数据传输线缆采用3层屏蔽室外线缆，各种接头采用金属航空头，屏蔽、防水、防尘、连接可靠。
极强的抗干扰、抗雷击、确保系统运行稳定可靠。
6、防雷及防线路闪络设计，机壳经过杆塔与大地连接，各种传感器全部采用防雷器件。
7、系统采用低功耗设计，动态调整设备功耗达到节电要求。
8、采用系统接地抗干扰设计，数据采集信号双端差分输入，模拟信号及数字信号全部采用严格的工业过程优化控制技术，可确保数据采集的准确和可靠。
输电线路杆塔倾斜度在线监测系统

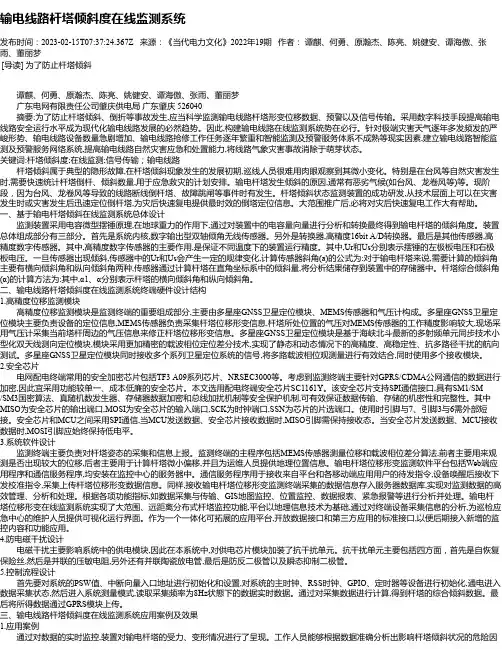

输电线路杆塔倾斜度在线监测系统发布时间：2023-02-15T07:37:24.367Z 来源：《当代电力文化》2022年19期作者：谭麒、何勇、原瀚杰、陈亮、姚健安、谭海傲、张雨、董丽梦[导读] 为了防止杆塔倾斜谭麒、何勇、原瀚杰、陈亮、姚健安、谭海傲、张雨、董丽梦广东电网有限责任公司肇庆供电局广东肇庆 526040摘要:为了防止杆塔倾斜、倒折等事故发生,应当科学监测输电线路杆塔形变位移数据、预警以及信号传输。
