步进电机二相和五相怎么分辨
两相步进电机和五相步进电机有什么区别
两相步进电机和五相步进电机有什么区别两相步进电机和五相步进电机有什么区别步进电机是一种离散运动的装置，它和现代数字控制技术有着本质的联系。
在目前国内的数字控制系统中，步进电机的应用十分广泛。
随着全数字式交流伺服系统的出现，交流伺服电机也越来越多地应用于数字控制系统中。
为了适应数字控制的发展趋势，运动控制系统中大多采用步进电机或全数字式交流伺服电机作为执行电动机。
虽然两者在控制式上相似（脉冲串和方向信号），但在使用性能和应用场合上存在着较大的差异。
步进电机主要是依相数来做分类，而其中又以二相、五相步进电机为目前市场上所广泛采用。
二相步进电机每转最细可分割为400等分，五相则可分割为1000等分，所以表现出来的特性以五相步进电机较佳、加减速时间较短、动态惯性较低。
本文主要详细介绍两相步进电机和五相步进电机有什么区别，具体的跟随小编来了解一下。
两相步进电机简介两相步进电机作为执行元件，是机电一体化的关键产品之一，广泛应用在各种自动化控制系统中。
随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。
两相步进电机是一种将电脉冲转化为角位移的执行机构。
通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（即步进角）。
可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
两相步进电动机常用于数字控制系统中，精度高，其运行可靠。
如采用位置检测和速度反馈，亦可实现闭环控制。
步进电动机现已广泛地应用于数字控制系统中，如数模转换装置、数控机床、计算机外围设备、自动记录仪、钟表等之中，另外在工业自动化生产线、印刷设备等中亦有应用。
两相步进电机和五相步进电机的区别一、控制精度不同两相混合式步进电机步距角一般为3.6°、1.8°，五相混合式步进电机步距角一般为。

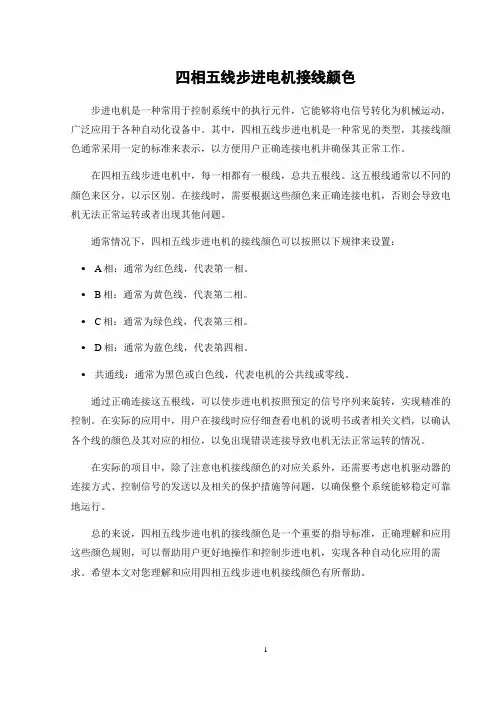

四相五线步进电机接线颜色
四相五线步进电机接线颜色
步进电机是一种常用于控制系统中的执行元件，它能够将电信号转化为机械运动，广泛应用于各种自动化设备中。
其中，四相五线步进电机是一种常见的类型，其接线颜色通常采用一定的标准来表示，以方便用户正确连接电机并确保其正常工作。
在四相五线步进电机中，每一相都有一根线，总共五根线。
这五根线通常以不同的颜色来区分，以示区别。
在接线时，需要根据这些颜色来正确连接电机，否则会导致电机无法正常运转或者出现其他问题。
通常情况下，四相五线步进电机的接线颜色可以按照以下规律来设置：
•A相：通常为红色线，代表第一相。
•B相：通常为黄色线，代表第二相。
•C相：通常为绿色线，代表第三相。
•D相：通常为蓝色线，代表第四相。
•共通线：通常为黑色或白色线，代表电机的公共线或零线。
通过正确连接这五根线，可以使步进电机按照预定的信号序列来旋转，实现精准的控制。
在实际的应用中，用户在接线时应仔细查看电机的说明书或者相关文档，以确认各个线的颜色及其对应的相位，以免出现错误连接导致电机无法正常运转的情况。
在实际的项目中，除了注意电机接线颜色的对应关系外，还需要考虑电机驱动器的连接方式、控制信号的发送以及相关的保护措施等问题，以确保整个系统能够稳定可靠地运行。
总的来说，四相五线步进电机的接线颜色是一个重要的指导标准，正确理解和应用这些颜色规则，可以帮助用户更好地操作和控制步进电机，实现各种自动化应用的需求。
希望本文对您理解和应用四相五线步进电机接线颜色有所帮助。
1。
一文读懂步进电机（必须收藏）
⼀⽂读懂步进电机（必须收藏）选⽤需要考虑的问题：1、转速2、转矩3、加速响应时间4、性价⽐5、矩频特性6、精度要求7、运⾏性能，处理加速减速问题，丢步问题8、过载保护能⼒9、转速和平稳度的配合问题（低速平稳选步进，⾼速平稳选伺服）步进电机------stepping motor步进电机⼜称脉冲电机，它是⼀种感应电机，涉及到机械、电机、电⼦及计算机等许多专业知识。
步进电机作为执⾏元件，是机电⼀体化的关键产品之⼀，⼴泛应⽤在各种⾃动化控制系统中。
随着微电⼦和计算机技术的发展，步进电机的需求量与⽇俱增，在各个国民经济领域都有应⽤。
什么是步进电机步进电机是⼀种将电脉冲转化为⾓位移的执⾏机构。
其将电脉冲信号转变为⾓位移或线位移，是现代数字程序控制系统中的主要执⾏元件，应⽤极为⼴泛。
步进电机控制系统由步进电机控制器、步进电机驱动器、步进电机三部分组成，步进电机控制器是指挥中⼼，它发出信号脉冲给步进电机驱动器，⽽步进电机驱动器把接收到信号脉冲脉冲转化为电脉冲,驱动步进电机转动，控制器每发出⼀个信号脉冲，步进电机就旋转⼀个⾓度,它的旋转是以固定的⾓度⼀步⼀步运⾏的。
控制器可以通过控制脉冲数量来控制步进电机的旋转⾓度，从⽽准确定位。
通过控制脉冲频率精确控制步进电机的旋转速度。
步进电机的结构及⼯作原理通常电机的转⼦为永磁体，当电流流过定⼦绕组时，定⼦绕组产⽣⼀⽮量磁场。
该磁场会带动转⼦旋转⼀⾓度，使得转⼦的⼀对磁场⽅向与定⼦的磁场⽅向⼀致。
当定⼦的⽮量磁场旋转⼀个⾓度。
转⼦也随着该磁场转⼀个⾓度。
每输⼊⼀个电脉冲，电动机转动⼀个⾓度前进⼀步。
它输出的⾓位移与输⼊的脉冲数成正⽐、转速与脉冲频率成正⽐。
改变绕组通电的顺序，电机就会反转。
所以可⽤控制脉冲数量、频率及电动机各相绕组的通电顺序来控制步进电机的转动。
我们⼀般⽤的步进电机是这样的：他的结构图⼀般是这样的：那么这个AC，BD代表什么呢？步进电机⼜为什么具有以上的那些特点呢？这就要从步进电机的特殊结构说起。

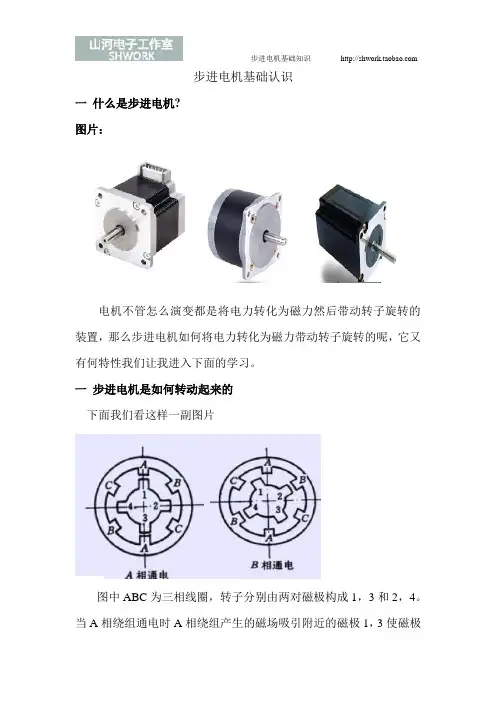

步进电机认识
步进电机基础认识一什么是步进电机?图片：电机不管怎么演变都是将电力转化为磁力然后带动转子旋转的装置，那么步进电机如何将电力转化为磁力带动转子旋转的呢，它又有何特性我们让我进入下面的学习。
一步进电机是如何转动起来的下面我们看这样一副图片图中ABC为三相线圈，转子分别由两对磁极构成1，3和2，4。
当A相绕组通电时A相绕组产生的磁场吸引附近的磁极1，3使磁极1，3的磁场方向与A相绕组的磁场方向一致。
当B相通电时B绕组将吸引附近的磁对极2，4是其磁场方向与B相一直，接下来是C相。
当A,B,C相的绕组中的电流不断的轮流切换时，转子也就跟着定子转动起来了。
步进电机分为定子和转子两部分，其中定子又分为定子铁心和定子绕组。
定子铁心由电工钢片叠压而成，其形状如图中所示。
定子绕组是绕置在定子铁心6 个均匀分布的齿上的线圈，在直径方向上相对的两个齿上的线圈串联在一起，构成一相控制绕组。
图的步进电机可构成三相控制绕组，故也称三相步进电机。
若任一相绕组通电，便形成一组定子磁极，其方向即图中所示的NS 极。
在定子的每个磁极上，即定子铁心上的每个齿上又开了5 个小齿，齿槽等宽，齿间夹角为9°，转子上没有绕组，只有均匀分布的40 个小齿，齿槽也是等宽的，齿间夹角也是9°，与磁极上的小齿一致。
此外，三相定子磁极上的小齿在空间位置上依次错开1/3 齿距，如图当A 相磁极上的小齿与转子上的小齿对齐时，B 相磁极上的齿刚好超前(或滞后)转子齿1/3 齿距角，C 相磁极齿超前(或滞后)转子齿2/3 齿距角。
通常电机的转子为永磁体，当电流流过定子绕组时，定子绕组产生一矢量磁场。
该磁场会带动转子旋转一角度，使得转子的一对磁场方向与定子的磁场方向一致。
当定子的矢量磁场旋转一个角度。
转子也随着该磁场转一个角度。
每输入一个电脉冲，电动机转动一个角度前进一步。
它输出的角位移与输入的脉冲数成正比、转速与脉冲频率成正比。
改变绕组通电的顺序，电机就会反转。
5线步进电机接头分辨法
分辨5线单极性步进电机接头为了找出5线单极性步进电机各条引线的正确配置，事先需要做一番实际上很简单的考察。
图1给出了5线步进电机的基本引线配置。
为了找出正确的引线顺序并使电机转动，需要一块电池和一段胶带(当然也需要一个5引线步进电机)。
备好记号笔来标注引线以便分辨它们。
按以下步骤操作：①用数字万用表找到公共线。
其他引线与公共线之间的电阻测量值都相同。
将此线连接到电池的V+。
5V或6V就足够测试用了。
②胶带粘贴到步进电机的输出铀上，并使它垂直于轴端伸出成为一个标志。
此标志的作用在于判断电机是否转动。
③任意挑出一条引线称之为相1。
若将此线接地，则电机输出轴将做轻微的转动。
现在步进电机被锁定在相1的位置上。
④取另一根引线并将其接地，仔细观察输出轴上的胶带。
如果输出轴向右轻微地旋转，那么此根引线是相2。
⑤取另一根线并将其接地，仔细观察输出轴上的胶带。
如果输出轴向左轻微地旋转，那么此根引线是相4。
如图4所示。
⑥再取另一根线并将其接地，仔细观察输出轴上胶带的运动状态。
如果输出轴不旋转，那么此根引线就是相3。
可使用ULN2003驱动的步进电机，MP28GA，4.5V，算上压降，正好在5V系统中使用。
经过测试，ULN2003可以完美驱动。
购买本宝贝可送51单片机下编写的测试程序。
直径：28mm定位孔距：35mm电压：4.5V（ULN2003驱动，用在5V单片机系统中正好）每相电阻：50欧姆步进角度：5.625度x 1/64减速比：1/64牵入转矩：>=29.4mN.m自定位转矩：>=34.3mN.m空载启动频率：>=500PPS空载运行频率：>=800PPS绝对耐压：>=AC600V/1s噪音：<=35dB温升：<=40K5线4相可以用普通uln2003芯片驱动，也可以接成2相使用标称电压4.5V 用5V驱动MP28GA的步进电机相关参数步进电机相励磁的励磁顺序如下表所示步进电机的引线判断方法之一在步进电机的M16驱动中，本人用到了在电子市场买的二手步进电机，型号为EM-149，此电机共五根引线，没有说明，也没有接线方法，在网上收了一下也没找到接线图。

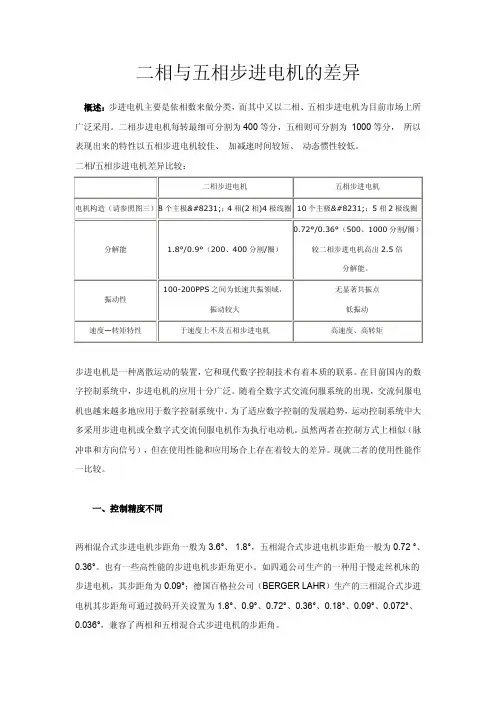

二相与五相步进电机的差异
二相与五相步进电机的差异概述：步进电机主要是依相数来做分类，而其中又以二相、五相步进电机为目前市场上所广泛采用。
二相步进电机每转最细可分割为400等分，五相则可分割为1000等分，所以表现出来的特性以五相步进电机较佳、加减速时间较短、动态惯性较低。
二相/五相步进电机差异比较：步进电机是一种离散运动的装置，它和现代数字控制技术有着本质的联系。
在目前国内的数字控制系统中，步进电机的应用十分广泛。
随着全数字式交流伺服系统的出现，交流伺服电机也越来越多地应用于数字控制系统中。
为了适应数字控制的发展趋势，运动控制系统中大多采用步进电机或全数字式交流伺服电机作为执行电动机。
虽然两者在控制方式上相似（脉冲串和方向信号），但在使用性能和应用场合上存在着较大的差异。
现就二者的使用性能作一比较。
一、控制精度不同两相混合式步进电机步距角一般为3.6°、 1.8°，五相混合式步进电机步距角一般为0.72 °、0.36°。
也有一些高性能的步进电机步距角更小。
如四通公司生产的一种用于慢走丝机床的步进电机，其步距角为0.09°；德国百格拉公司（BERGER LAHR）生产的三相混合式步进电机其步距角可通过拨码开关设置为1.8°、0.9°、0.72°、0.36°、0.18°、0.09°、0.072°、0.036°，兼容了两相和五相混合式步进电机的步距角。
交流伺服电机的控制精度由电机轴后端的旋转编码器保证。
以松下全数字式交流伺服电机为例，对于带标准2500线编码器的电机而言，由于驱动器内部采用了四倍频技术，其脉冲当量为360°/10000=0.036°。
对于带17位编码器的电机而言，驱动器每接收217=131072个脉冲电机转一圈，即其脉冲当量为360°/131072=9.89秒。
步进电机的工作原理、分类及特点详解
步进电机的工作原理、分类及特点详解虽然市场上的主流电机驱动方式是以伺服电机为主，但在特定场合下，步进电机的优势远比伺服电机更大，所以电子工程师还是很有必要了解步进电机，所以本文将详谈步进电机的工作原理、分类及特点。
步进电机是一种感应电机，它的工作原理是利用电子电路将直流电路编程分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的。
虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。
步进电机作为执行元件，是机电一体化的关键产品之一，广泛应用在各种自动化控制系统中。
随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。
现在比较常用的步进电机包括反应式步进电机(VR)、永磁式步进电机(PM)、混合式步进电机(HB)和单相式步进电机等。
永磁式步进电机：永磁式步进电机一般为两相，转矩和体积较小，步进角一般为7.5度或15度;永磁式步进电机输出力矩大。
动态性能好，但步距角大。
反应式步进电机：反应式步进电机一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大，反应式步进电机的转子磁路由软磁材料制成，定子上有多相励磁绕组，利用磁导的变化产生转矩。
反应式步进电机结构简单，生产成本低，步距角小，但动态性能差。
混合式步进电机：混合式步进电机综合了反应式、永磁式步进电机两者的优点，它的步距角小，出力大，动态性能好，是目前性能最高的步进电机，他有事也叫做永磁感应子步进电机，也分为两相和五相：两相步进角为1.8度，而五相步进角一般为0.72度，这种步进电机的应用最为广泛。
步进电机型号及参数
步进电机型号及参数1. 引言步进电机是一种常见的电机类型，常用于需要精确运动控制的设备中，如3D打印机、CNC机床等。
本文将介绍步进电机的常见型号及其参数。
了解步进电机的型号和参数对于选择合适的电机非常重要。
2. 型号分类步进电机有多种不同的型号，按照外形、尺寸和电气特性等方面可以进行分类。
常见的步进电机型号包括以下几种：2.1 2相步进电机2相步进电机是最常见的步进电机类型之一。
它包括4个线圈，每个线圈可以由驱动器单独控制，可以实现更精确的旋转控制。
2相步进电机的精度和控制性很高，但相对较贵。
2.2 5相步进电机5相步进电机是一种特殊的步进电机，它包括5个线圈。
相比于2相步进电机，5相步进电机具有更高的分辨率和更平滑的运动。
由于多个线圈的控制，5相步进电机通常可以更准确地定位。
2.3 3D打印机专用步进电机3D打印机专用步进电机一般是为了满足3D打印机高速、高精度的运动要求而设计的。
这些电机通常具有较低的噪音和振动。
常见的型号包括NEMA 17和NEMA 23等。
3. 参数介绍无论是哪种型号的步进电机，都具有一些常见的参数，下面将介绍一些常见的步进电机参数：3.1 步角步角是步进电机旋转一步所需的角度。
通常，步进电机的步角为1.8度，也有一些特殊的步进电机具有0.9度的步角。
步角越小，电机的分辨率越高。
3.2 额定电压和电流额定电压和电流是步进电机正常工作时的电压和电流。
选择适当的额定电压和电流可以保证步进电机的正常运行和寿命。
3.3 扭矩扭矩是步进电机输出的力矩大小。
通常，步进电机的扭矩与电流成正比，但也受到一些其他因素的影响，如电机的设计和进一步细分等。
3.4 驱动方式步进电机的驱动方式包括全步进驱动和细分驱动。
全步进驱动是最常见的驱动方式，它将电流以全功率施加到单个线圈上，能够提供最大的扭矩。
细分驱动将输入电流细分为更小的步进，能够提供更平滑、精确的运动。
4. 总结本文介绍了步进电机的常见型号及其参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
步进电机是一种离散运动的装置，它和现代数字控制技术有着本质的联系。
步进电机作为执行元件，是机电一体化的关键产品之一，被广泛应用在各种自动化控制系统中。
随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。
二相电机成本低，但在低速时的震动较大，高速时的力矩下降快。
五相电机则振动较小，高速性能好，比二相电机的速度高30~50%，可在部分场合取代伺服电机。
随着全数字式交流伺服系统的出现，交流伺服电机也越来越多地应用于数字控制系统中。
为了适应数字控制的发展趋势，运动控制系统中大多采用步进电机或全数字式交流伺服电机作为执行电动机。
步进电机主要是按照相数来做分类，而其中又以二相、五相步进电机为目前市场上所广泛采用。
二相步进电机每转最细可分割为400等分，五相则可分割为1000等分，所以表现出来的特性以五相步进电机较佳、加减速时间较短、动态惯性较低。
下面维科特就给大家介绍分辨二相和五相步进电机的方法：
1、振动性：
二相步进电机：100-200pps之间为低速共振领域，振动较大，无显著共振点。
五相步进电机：低振动，速度—转矩特性，高速度、高转矩。
2、电机构造：
二相步进电机：8个主极?4相(二相)4极线圈。
五相步进电机：10个主极?5相二极线圈。
3、分解能：
二相步进电机：1.8°/0.9°(200、400分割/圈)。
五相步进电机：0.72°/0.36°(500、1000分割/圈)，较二相步进电机高出2.5倍。
控制精度不同：两相混合式步进电机步距角一般为3.6°、1.8°，五相混合式步进电机步距角一般为0.72°、0.36°。
