TS-K100DC(B) 多功能型桩基成孔检测仪
天宸灌注桩超声成孔检测仪使用说明书
推出一款产品打造一个经典TS-K100/TS-K150/TS-K160B/TS-K160BD全自动超声成孔成槽检测仪重要提示1.工作原理：超声波反射法测距原理。
2.仪器组成：探头升降系统：探头+电缆+升降绞车。
主机控制系统：主机+控制箱+连接电缆。
3.注意事项：(1)系统采用AC220V（±20%），50Hz交流供电，注意用电安全，禁用交流380V供电！(2)为保障用电安全和提高信号质量，必须良好接地！(3)探头升降时，注意孔口杂物，谨防底部挂牵探头。
(4)钢丝绳和电缆属易损件，切勿切、割、碰、砸，小心烫损。
不用时绞车盖上防护罩，切勿暴晒雨淋。
(5)绞车传动部件须精心维护，定期清洁，添加润滑油。
(6)绞车搬运时，切记固定好探头，防止磕碰。
(7)探头下放和提升前注意检查钢丝绳和电缆是否脱槽。
(8)探头下放接近孔底或提升接近孔口时请减速，防止因探头升降速度过快造成对限位开关过大冲击。
TS-K100/TS-K150/TS-K160B/TS-K160BD 全自动超声成孔成槽检测仪使用手册V3.34武汉天宸伟业物探科技有限公司/目录第一章仪器工作原理 (1)1.1仪器简介 (1)1.2检测原理 (2)1.3检测方法 (3)1.4现场检测 (5)第二章仪器操作 (6)2.1设备连接 (6)2.2设备维护 (6)2.3设备操作 (7)第三章数据处理与结果输出 (25)3.1打开数据文件 (27)3.2参数设置 (27)3.3数据显示 (32)3.4数据分析 (33)3.5结果输出 (35)第一章仪器工作原理1.1仪器简介TS-K150/K100/K100B全自动超声成孔成槽检测仪由检测仪主机控制箱（一体式或分体式）、数控绞车（全自动型或轻便型）、超声探头和沉渣探头组成。
超声探头固定在数控绞车上自动升降，主机控制箱与绞车或（电缆手动绞车）间通过两根连接电缆连接，连接电缆固定在控制箱内。
全自动数控绞车轻便型数控绞车和电缆绞车沉渣孔径一体探头一体式主机控制箱分体式主机控制箱超声孔径探头图1-1仪器组成部分图1-2主机外部说明1.2检测原理成孔成槽质量检测分为孔径垂直度检测和沉渣厚度检测。
跨孔超声波检测仪TS-S1206(B)
TS-S1206(B)基桩超声波多管循测仪主要用途◆基桩超声波透射法完整性检测◆混凝土裂缝深度检测◆混凝土超声回弹综合法强度检测◆地质勘察岩体纵波波速测试◆隧道岩体松动圈检测◆非金属材料动弹力学参数测试产品特点◆连续自动提升，多通道自动循测，可满足任意剖面自由组合◆智能判读，首波声时、声幅判读更准确◆剖面测试波形增益、延迟多点触控可调◆专业向导式操作流程设计，步骤更优化，操作更简单，检测更高效◆独有人体工学超薄设计，长时间工作更轻松◆专有低功耗技术平台+内置高性能复充锂电池，满足超长待机时间◆一体化自动计数提升装置，防水、抗震设计，连接更可靠◆独有一体化多功能接口，软件升级、数据导出、仪器充电更便捷◆12.1真彩高亮触摸屏，亮度无极可调，数据、曲线清晰，适用任意工作环境软件特点◆智能判读，首波声时、声幅判读更准确◆提供数据合并功能，满足漏测和多管测试情况下的测试需求◆完善的剖面波形浏览编辑功能◆提供深度修正、管斜修正、跨距修正、缺陷操作、数据表修正等编辑功能◆支持数字滤波、声时修正、频谱细化等多种分析功能◆支持曲线图、波列图、数据表、灰度图等多种波形显示方式◆输出报表格式、内容可灵活定制，满足不同工程需要◆支持输出Word、Excel、BMP等多种格式◆支持多种检测规范符合规范：◆《建筑基桩检测技术规范JGJ 106-2014》◆《公路工程基桩动测技术规程JTG/TF81-01-2004》◆《铁路工程基桩检测技术规程TB 10218-2008》◆《广东省标准建筑地基基础检测规范DBJ-15-60-2008》◆《超声回弹综合法检测混凝土强度技术规程CECS02:2005》◆《超声法检测混凝土缺陷技术规程CECS21:2000》◆《铁路工程结构混凝土强度检测规程TB10426-2004》性能参数：标准配置：部分用户名单：上海市政交通设计研究院有限公司（上海）中交第三航务工程勘察设计院有限公司（上海）同济大学（上海）北京市水利科学研究所（北京）北京市勘察设计研究院有限公司（北京）山西省交通设计研究院（太原）山西中化二建（太原）石家庄铁道大学（石家庄）天津市勘察院（天津）山东省交通规划设计研究院（济南）河南省建筑工程质量检测中心（郑州）郑州岩土工程勘察设计研究院（郑州）沈阳建材地质工程勘察院（沈阳）吉林省鸿源建设工程质量检测有限责任公司（长春）中交二公局（西安）贵州省建筑科研设计院有限公司（贵州）贵州电力设计研究院（贵阳）云南交通科研设计研究院（昆明）云南建设工程质量监督站（昆明）湖北省建筑工程质量监督检验测试中心（武汉）葛洲坝集团试验检测有限公司（武汉）新疆兵团建科院（乌鲁木齐）江西省建筑设计研究院（南昌）。
TS-C1201(B)高清多功能钻孔成像分析仪
一、主要用途➢对钻孔进行全孔壁成像、录像，关键部位抓拍图片，钻孔轨迹测量等；➢测量钻孔在空间的轨迹；➢观测断层裂隙产状及发育情况；➢观测含水断层、溶沟溶洞、含水层出水口位置等；➢观测和定量分析煤层等矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度等；➢从成像平面图上量测地层或各种构造的厚度、宽度、走向、倾向和倾角等；➢区分矿体、岩体、煤层、夹矸、土层等各种地质结构体；➢导水裂隙带等的探测。
适合于各种形状和功能的钻孔的检测，如水平孔、垂直孔、倾斜孔等；如锚杆锚索孔、瓦斯抽放孔、抽排放水孔和地质勘探孔等。
（详情点击进入官网或来电咨询）二、优势➢成像、录像、轨迹测量功能三合一；➢探头可旋转；➢1080p高清成像；➢分析软件功能强大。
三、产品简介TS-C1201(B)高清多功能钻孔成像分析仪是一款集钻孔成像、钻孔录像（窥视）、钻孔轨迹检测于一体的钻孔全方位检测设备。
四、技术特点➢高集成性：主机内系统控制、图像采集、显示与存储高度集成；➢易扩充性：同一主机硬件系统，配置不同功能的机内软件和探头，即可实现钻孔成像、钻孔窥视和钻孔轨迹测量等功能，实现一机多用；➢高智能性：主机内置双核处理器，图像处理速度为25帧/秒。
同时获取图像数据、深度数据和探头所在位置空间数据，可保证全景图像实时自动采集，快速无缝拼接，同时自动角度和深度校正，全景视频图像实时呈现，图像清晰逼真。
实现图像拼接、录像和截图同步进行；➢高可靠性：整机系统高度集成，稳定性好；仪器整机密封，防水防尘性好；➢高清晰度：摄像头为彩色低照度700Lines，0.01Lux，200万像素；光源强度可连续可调；探头侧面环形成像和端头成像可选，从而保证对各种探测对象均可清晰成像；➢宽视角：摄像头视角宽，可实现水平360度全景成像，无需调焦；➢便携性好：整机体积小巧、重量轻，方便携带；➢操作性好：整套系统连接简单，操作简便，初用者上手快，主机可作电脑的外接U盘使用，数据直接复制粘贴；➢电源要求低：系统工作电压范围DC5.5V~12V，既可内置高容量锂电池供电，也可外接12V蓄电池供电。
TS-C1201智能钻孔电视成像仪
Φ52×506mm
质量：
≤4KG
武汉天宸伟业物探科技有限公司
推出一款产品 打造一个经典
产品配置
序号
名称
单位 数 量
1 主机
台
1
2 24/40/52/65 探头 个
1
标
3 深度编码器
个
1
4 电缆绞车
个
1
5 电缆
米
150
配
6 12V 充电器
个
1
7 数据传输线
根
1
8 真空硅胶
盒
1
9 三脚架
个
1
10 软件
像轨迹同步实时检测最优速率 2m/min 左右，最高可达 0.2m/s。
性能指标：
主机 显示方式： 存储器：
操控方式：
数据接口： 外型尺寸 深度编码器 防护等级： 测深精度： 探头 探头直径：
防护等级：
检测孔深： 摄像头： 图像像素： 三维罗盘： 外型尺寸
7 寸真彩液晶显示屏 800×600 背光可调 32G TF 存储卡 光电旋钮 USB2.0 接口 255mm×192mm×74mm；
瓦斯抽放孔、抽排放水孔和地质勘探孔等；
技术特点：
1. 高集成性：主机内系统控制、图像采集、显示与存储高度集成； 2. 易扩充性：同一主机硬件系统，配置不同功能的机内软件和探头，即可实现钻孔成
像、钻孔窥视和钻孔轨迹测量等功能，实现一机多用； 3. 高智能性：主机内置 ARM+DSP 双核处理器，图像处理速度为 25 帧/秒。同时获取图
处理器： 操作系统： 供电模式： 防护等级： 质量：
高性能低功耗嵌入式双核处理器 Linux 操作系统 内置 12V 锂电或外接蓄电池，连 续工作大于 10 小时 IP67 ≤1.8KG

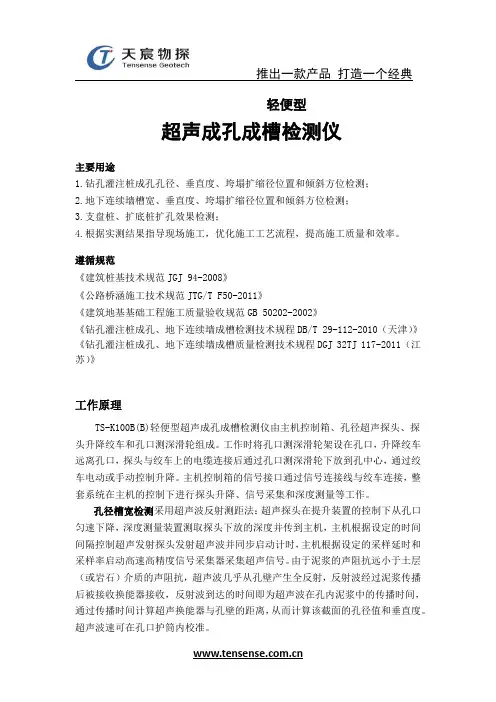

TS-K100B(B)轻便型超声成孔成槽检测仪
轻便型超声成孔成槽检测仪主要用途1.钻孔灌注桩成孔孔径、垂直度、垮塌扩缩径位置和倾斜方位检测；2.地下连续墙槽宽、垂直度、垮塌扩缩径位置和倾斜方位检测；3.支盘桩、扩底桩扩孔效果检测；4.根据实测结果指导现场施工，优化施工工艺流程，提高施工质量和效率。
遵循规范《建筑桩基技术规范JGJ94-2008》《公路桥涵施工技术规范JTG/T F50-2011》《建筑地基基础工程施工质量验收规范GB50202-2002》《钻孔灌注桩成孔、地下连续墙成槽检测技术规程DB/T29-112-2010（天津）》《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程DGJ32TJ117-2011（江苏）》工作原理TS-K100B(B)轻便型超声成孔成槽检测仪由主机控制箱、孔径超声探头、探头升降绞车和孔口测深滑轮组成。
工作时将孔口测深滑轮架设在孔口，升降绞车远离孔口，探头与绞车上的电缆连接后通过孔口测深滑轮下放到孔中心，通过绞车电动或手动控制升降。
主机控制箱的信号接口通过信号连接线与绞车连接，整套系统在主机的控制下进行探头升降、信号采集和深度测量等工作。
孔径槽宽检测采用超声波反射测距法：超声探头在提升装置的控制下从孔口匀速下降，深度测量装置测取探头下放的深度并传到主机，主机根据设定的时间间隔控制超声发射探头发射超声波并同步启动计时，主机根据设定的采样延时和采样率启动高速高精度信号采集器采集超声信号。
由于泥浆的声阻抗远小于土层（或岩石）介质的声阻抗，超声波几乎从孔壁产生全反射，反射波经过泥浆传播后被接收换能器接收，反射波到达的时间即为超声波在孔内泥浆中的传播时间，通过传播时间计算超声换能器与孔壁的距离，从而计算该截面的孔径值和垂直度。
超声波速可在孔口护筒内校准。
技术特点1.自带电源，简单方便。
主机和探头通过控制箱内置高能可充电锂电池供电，数控绞车通过DC24V蓄电池供电，无需220V交流电，简单方便，现场适应性好；2.内置电源续航时间长。
孔径检测仪在桩基工程中的应用
采用 机械搬移时则需 要道路填 筑至 钻机平 台前 。孔 的方 向不断发展 ， 扩径 桩也 逐渐 推广 ， 然也 出现 了旋挖 可视 桩 工较 为困难 ， 虽 检 ０ｍ左 右的桩基 ， 机等先进的设备 ， 但绝 大部 分的桩基 目前 仍有普 通的 回旋桩基 施 径检测仪 仅需 要两人 即可进行检 测 ， 测一根 ５ ） 搬 工（ 扩径桩也可 以通过 回旋 钻机套用一个扩 张器来达 到扩径 的效 二 十几分 钟即可完成 。３ 检测结 果准确 。钢 筋探笼使 用 、 迁过 钢筋笼极易发生 变形 ， 而且 经实 际 比对试验 检测 ， 钢筋 探笼 果 ）成孔检 测作 为桩基质量控制 中重要 的一环 ， ， 也是 事前控制 的 程 中 ， 往往垂直 度偏差达 到 ３ ％左 右 的桩基 ， 关 键一 环 ， 愈发 显得重要 。在实 际 中， 成孔 检 测常 见 的指标 为孔 在垂直度检测中偏差 较大 ， 探笼也能够较为容易地通过 。孔 径检测仪桩位偏差可精确至 １ｅ ｍ， 径 、Ｌ 、 直度 ， 孑深 垂 以及沉淀厚度 、 泥浆指 标等项 目， 作为前 四项 指
对于 现在 新型 的一些 桩基 技术 如 ： 扩径 项指标均可检测 ， 径 、 孔 孔深 、 直度 可一 次检测 完 成 ， 垂 沉淀 厚度 能检测某一直径 的直 桩 ， 也 只需将机械触 臂更 换为沉渣测定仪即可进行操作 。
桩等 ， 更是无从 检测。而检测仪 则可 以检测 ５ ｒ 一３ ０ｅ ０Ｏｌ ０ ｍ的桩 ｆ
孔 径检 测仪 在 桩 基 工 程 中 的应 用
陆 小 军 余 伟 娜
摘 要 ： 对灌注桩 成孔检测 中的一些指标 检测情况 ， 针 结合 工程 中的实际应用 ， 要介绍 了检测 仪在 检测过 程 中的一些 简 优缺点 ， 以及应用上 的一些重 点之处 ， 对工程 实际有着 较大的指 导意义。
浅谈地下隐蔽工程中超声波成孔成槽检测仪的应用
浅谈地下隐蔽工程中超声波成孔成槽检测仪的应用房建、公路、铁路、地铁等许多大型建筑工程灌注桩（或地下连续墙）深基础隐蔽工程质量检测已普遍使用超声波成孔成槽检测仪。
大量现场检测数据表明，桩基（或地下连续墙）的成孔（成槽）质量是影响到成桩质量的关键因素；在施工阶段的对成孔（成槽）检测不仅可以指导施工过程，指导优化施工工艺设备和方法，加快施工进度，节约成本。
所以成孔（槽）现场质量检测是成为基桩检测中重要的组成部分。
本项目使用的仪器为某公司生产的TS-K100系列多功能超声成孔成槽检测仪。
标签：超声波；检测仪；隐蔽工程本工程为高速铁路，线路正线长度142.2 km，桥梁长度76.79km，占比54 ；隧道长度16.47km，占比11.58 ；路基长度48.94 km，其中路堤长度23.65km，占比16.63 ，路堑长度25.29km，占比17.79 。
全線共设置车站4 座，工程地处环境种类复杂，有T1、T2、H1、H2、L1、L2、Y1、Y2等环境。
且地下岩层大都为火山灰质岩，水下桩及地连墙等地下隐蔽工程施工难度大。
下岩层大都为火山灰质岩，水下桩及地连墙等地下隐蔽工程施工难度大。
一、项目所用仪器简介TS-K100DC（B）型多功能超声波成孔成槽检测仪，由一台携带探头的绞车和一台微电脑操作仪组成，探头包含超声波探头和沉渣探杆。
不但可检测测成孔（槽）深度还能检测成渣厚度。
仪器电压为AC140V～260V，高频脉冲信号为90kHz。
可测160m深度，0～250mm沉渣厚度，孔径槽宽最大检测范围Φ280mm～Φ7200mm，探头升降速为0～10m/min。
仪器特点：供电分强弱电，且携带锂电池，增强系统稳定性且断电后可继续检测；仪器系统为全数字化，可自动计算孔斜、垂直度、沉渣；超声波探头四个通道信号均为独立设置，互不干扰，检测范围广，有较强的环境适应能力；探头由超声波孔径垂直度和沉渣厚度检测装置集成，孔径、孔斜和沉渣厚度参数的检测可一次同步检测完成。
长沙亚星数控技术有限公司岩土工程试验检测技术分公司产品目录
微机控制土工合成材料直剪拉拔摩擦试验系统
TGH-2C★
套
使用multli-01（02、03、04）系列闭环测控仪的产品名称，伺服驱动主机1台，3种试模，数采仪1台，数字位移传感器1只，拉压力传感器1只，微机1台（含数据处理软件及打印机）。
④
土工合成材料蠕变试验系统
TGH-2D★
套
主机1台，八通道数采仪及软件1套，0-200mm数显位移传感器6只，成套砝码，微机1台（含数据处理软件1套）
TSZ-2B
套
（步进电机驱动加载）无级调速主机1台，小压力室1只，数采系统1套，主机承载力0-10KN，加载、围压、孔压、体变均为全自动控制和采集。
TSZ-10A
套
（步进电机驱动加载）无级调速主机1台，小压力室1只，数采系统1套，主机承载力0-10KN，低速电机控制围压、孔压、反压变化。
TSZ-10B
TWSZ-300A
台
最大加载力为300KN
★20
微机控制电液伺服冻土动三轴试验系统
TWDSZ-100
台
最大动荷载为100KN，围压30Mpa，由主机、压力室、电液伺服加载系统及油源、多通道闭环测控仪及成套传感器、微机（含打印机及控制和数据处理软件）组成。
★
自动土工合成材料耐静水压力仪
TGH-3I★
台
主机1台，试件筒及加载控制装置3个，一次性可做三个试件
自动土工合成材料防水渗透仪
TGH-3L
台
主机1台，一次性可做三个试件
4
全自动土工三轴压缩试验系统
TSZ-2A
套
（步进电机驱动加载）无级调速主机1台，小压力室1只，数采系统1套，主机承载力0-10KN，低速电机控制加载、围压、孔压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TS-K100DC(B)多功能型
桩基成孔检测仪
（发明专利号：CN201610493953.5、CN201610493955.4）
主要用途
1.钻孔灌注桩成孔孔径、垂直度、垮塌扩缩径位置和倾斜方位检测；
2.地下连续墙槽宽、垂直度、垮塌扩缩径位置和倾斜方位检测；
3.支盘桩、扩底桩扩孔效果检测；
4.沉渣厚度检测；
5.根据实测结果指导现场施工，优化施工工艺流程，提高施工质量和效率。
遵循规范
《建筑桩基技术规范JGJ94-2008》
《公路桥涵施工技术规范JTG/T F50-2011》
《建筑地基基础工程施工质量验收规范GB50202-2002》
《钻孔灌注桩成孔、地下连续墙成槽检测技术规程DB/T29-112-2010（天津）》
《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程DGJ32TJ117-2011（江苏）》
工作原理
TS-K100DC(B)多功能型超声成孔成槽检测仪由主机控制箱、孔径沉渣一体探头、探头升降数控绞车和电缆绞车组成。
孔径沉渣一体探头和深度测量装置集成在数控绞车上，探头由两根钢丝绳牵引上升或下降。
电缆绞车一头连接在探头上，另一头通过信号连接线与控制箱信号接口连接；数控绞车通过绞车控制电缆与控制箱电机控制接口线连接。
整套系统在主机的控制下进行探头升降、信号采集和深度测量等工作。
孔径槽宽检测采用超声波反射测距法：超声探头在提升装置的控制下从孔口匀速下降，深度测量装置测取探头下放的深度并传到主机，主机根据设定的时间间隔控制超声发射探头发射超声波并同步启动计时，主机根据设定的采样延时和采样率启动高速高精度信号采集器采集超声信号。
由于泥浆的声阻抗远小于土层（或岩石）介质的声阻抗，超声波几乎从孔壁产生全反射，反射波经过泥浆传播后被接收换能器接收，反射波到达的时间即为超声波在孔内泥浆中的传播时间，通过传播时间计算超声换能器与孔壁的距离，从而计算该截面的孔径值和垂直度。
超声波速可在孔口护筒内校准。
沉渣厚度检测采用探针压力测试法：沉渣探头下放到孔槽底时，电机自动停止下放探头，主
机读取探头状态，当探头倾斜超过一定范围时提示调整探头位置直至探头近似直立。
主机控制探针缓慢伸出，同时测定探针所受压力、探头倾斜角度与探针伸出长度曲线，当探针抵达孔底硬岩时，探针所受压力突然增大，探头开始倾斜，据此判定沉渣厚度。
轻便型主机控制箱、数控绞车和电缆多功能型探头
技术特点
1.强弱电离，增强系统稳定性。
主机和探头通过高能可充电锂电池供电，数控绞车通过AC220V
供电，强弱电分离，增强系统稳定性。
交流供电具有完善的交流稳压和保护设计，输入电压在AC140V~260V波动均可正常工作；
2.整套系统实现全数字化。
整个测试过程和探头升降系统完全实现软件自动控制，实测数据和
测试结果实现数字化显示、存储和打印输出；
3.现场直接打印输出。
主机可与多种型号的激光打印机直连，实现现场结果打印输出；
4.主机系统稳定可靠。
主机采用低功耗嵌入式系统设计，软件系统基于Linux设计，系统稳定
可靠；
5.中断续测功能：主机通过高能锂电池供电，当AC220V电力中断时主机不受影响，通电后可
继续往下测试，保证测试数据不丢失；
6.系统电磁兼容性好。
整套系统充分考虑现场复杂的电磁环境，从电源供应到信号处理等各个
环节均做了冗余性设计和独特的信号处理，确保系统稳定可靠和测试结果准确；
7.探头升降系统稳定性好。
探头由双承重钢丝绳各自独立悬挂，同步工作，保证探头运行过程
平稳，不旋转，不打搅。
上限位器保证钢丝绳提升至顶不拉断，下限位器保证探头下放至孔底不缠绕；
8.超声探头盲区小，功率大，四个通道信号各自独立设置，适应能力强。
探头最小探测距离225mm，
最大探测距离3600mm，对应孔径检测范围450mm～7200mm。
最大泥浆比重可达1.3g/cm3，适合几乎所有工程成孔成槽的检测；
9.系统具有自校准功能。
根据孔口孔径值或槽口宽度值，自动对测试系统声速进行校准，保证
测试结果准确可靠；
10.分析软件功能强大，输出结果内容丰富。
上位机分析软件可对测试结果进行显示、编辑、打
印输出影像图和结果图表,可自动判定孔壁位置。
输出结果有彩色（或灰度）影像图、X-X’和Y-Y’偏离曲线图、孔径曲线图和沉渣曲线图，全孔各深度测点测距、孔径、垂直度数表等。
11.探头全部功能完美集成：探头完美集成了超声孔径垂直度检测换能器和沉渣厚度检测装置，
一次测试，完成全部参数的检测，同步实现孔径、孔斜和沉渣厚度检测。
12.沉渣检测双参数控制，确保结果准确可靠：探头内置倾角传感器和压力传感器，倾角传感器
控制探头状态，压力传感器控制探针受力，双参数共同判定沉渣厚度，提高准确度。
分析软件主界面
在分析软件主界面上可以进行实测数据浏览、孔壁位置自动判读/人工判读、结果参数分析计算、测试报告自动生成等功能。
结果数表浏览界面
在结果数表浏览界面可以查看所有深度测点的实测结果（四壁间距、偏移值、孔径和垂直度），孔径和垂直度异常值突出显示，亦可直接在此处修改误判值。
可将此数表导出到Excel数表中。
当前工地所有钻孔测试结果管理功能，便于结果统计分析、查看和输出，所有结果均可导出到Excel表格。
沉渣厚度实测曲线
（188mm处曲线的压力值和角度值突变，即为沉渣底部，沉渣厚度188mm）
成孔(成槽)检测结果图表
结果图表包括超声影像图、X/Y方向偏移曲线和孔径曲线、以及结果参数表等。
性能指标
部分用户
1山西省建筑科学研究院
2湖北省建科院（湖北省建筑工程质量监督检验测试中心）
3广东省建科院
4甘肃省建科院
5徐州市建设工程检测中心
6武汉市建设工程质量检验中心
7湖北诚信建筑工程质量检测有限公司
8武汉建诚工程技术有限公司
9武汉科正工程有限公司
10武汉市凯佳基础工程有限公司
11中交第二航务工程局
12黑龙江农垦建工路桥有限公司
13北京鑫旺路桥建设有限公司
14中铁大桥局（一公司、四公司、五公司、六公司、七公司）
15中国铁建大桥局
16中铁七局
17中铁二十四局
18中铁十四局集团有限公司
19中铁十八局集团有限公司
20嘉祥永昌试验检测有限公司
21天津众泰劳务服务有限公司
部分应用工程
1莫桑比克马普托跨海大桥
2安徽望东长江公路大桥、安徽芜湖长江二桥、安徽池州长江公路大桥3银川滨河黄河大桥
4山东东明黄河大桥
5福州平潭海峡大桥
6重庆白沙陀长江大桥
7成贵铁路金沙江大桥
8湖南岳阳洞庭湖大桥
9沪通长江大桥
10山东济渔高速公路
11公安长江公铁两用桥、武汉青山长江大桥、武汉天河机场第三航站楼12武汉中央商务区世贸中心、武汉南国中心二期等
13天津市地铁、武汉市地铁、太原市地铁、深圳市地铁、广州市地铁14唐山港曹妃甸港区综合报税区
