水热法过程机理分析
第三章水热法
水热法的工艺参数控制
温度
水热反应温度是影响产物质量和产量的重要因素 ，需要精确控制。
时间
水热反应时间也是影响产物的重要因素，需要根 据实际反应情况确定。
压力
水热反应压力对产物的结构和形貌有影响，需要 合理控制。
浓度
原料的浓度对水热反应速度和产物也有影响，需 要适当控制。
04
水热法的应用实例
水热法在陶瓷行业的应用实例
第三章 水热法
xx年xx月xx日
目录
• 水热法的简介 • 水热法的原理和特点 • 水热法的工艺流程和设备 • 水热法的应用实例 • 水热法的未来发展趋势和挑战
01
水热法的简介
水热法的定义
定义
水热法是指在密闭的容器中，将水加热到 高温高压状态，形成高温高压水溶液，使 反应物质在这样的水溶液中完成化学反应 并形成结晶的一种方法。
水热法与计算化学结合
计算化学可以模拟和预测水热反应过程中物质的物理化学性质和演变规律， 有助于深入了解水热反应过程和优化制备工艺。
THANKS
感谢观看
2
水热法还具有环保性，因为它是在密闭的反应 器中进行的，避免了环境污染，同时也可以实 现工业废渣的资源化利用。
3
水热法可以制备出常规固相法难以制备的特殊 性能材料，如高熔点氧化物、高活性催化剂等 。
水热法与其他方法的比较
与固相法相比，水热法的制备温度和压力较低，制备周期 短，粉体材料粒度细且分布均匀，晶体发育完整。
05
水热法的未来发展趋势和挑战
水热法的未来发展趋势
应用领域的扩展
水热法有望在更多领域得到应用，如能源、环保、材料科学等领域。特别是在能源领域， 水热法可以用来制备太阳能电池、燃料电池等高性能能源材料。
水热法的简单介绍及其原理
水热法的简单介绍及其原理水热法是19 世纪中叶地质学家模拟自然界成矿作用而开始研究的。
1900 年后科学家们建立了水热合成理论,以后又开始转向功能材料的研究。
目前用水热法已制备出百余种晶体。
水热法又称热液法,属液相化学法的范畴。
是指在密封的压力容器中,以水为溶剂,在高温高压的条件下进行的化学反应。
水热反应依据反应类型的不同可分为水热氧化、水热还原、水热沉淀、水热合成、水热水解、水热结晶等。
其中水热结晶用得最多。
在这里简单介绍一下它的原理: 水热结晶主要是溶解———再结晶机理。
首先营养料在水热介质里溶解,以离子、分子团的形式进入溶液。
利用强烈对流(釜内上下部分的温度差而在釜内溶液产生) 将这些离子、分子或离子团被输运到放有籽晶的生长区(即低温区) 形成过饱和溶液,继而结晶。
水热法生产的特点是粒子纯度高、分散性好、晶形好且可控制,生产成本低。
用水热法制备的粉体一般无需烧结,这就可以避免在烧结过程中晶粒会长大而且杂质容易混入等缺点。
影响水热合成的因素有:温度的高低、升温速度、搅拌速度以及反应时间等。
扫描电子显微镜入门1. 光学显微镜以可见光为介质，电子显微镜以电子束为介质，由于电子束波长远较可见光小，故电子显微镜分辨率远比光学显微镜高。
光学显微镜放大倍率最高只有约1500倍，扫描式显微镜可放大到10000倍以上。
2. 根据de Broglie波动理论，电子的波长仅与加速电压有关：λe＝h / mv＝h / (2qmV)1/2＝12.2 / (V)1/2 (?)在10 KV 的加速电压之下，电子的波长仅为0.12?，远低于可见光的4000 - 7000?，所以电子显微镜分辨率自然比光学显微镜优越许多，但是扫描式电子显微镜的电子束直径大多在50-100?之间，电子与原子核的弹性散射(Elastic Scattering) 与非弹性散射(Inelastic Scattering) 的反应体积又会比原有的电子束直径增大，因此一般穿透式电子显微镜的分辨率比扫描式电子显微镜高。
水热法
水热反应合成晶体材料的一般程序
(1)按设汁要求选择反应物料并确定配方； (2)摸索配料次序，混料搅拌。 (3)装釜，封釜，加压(至指定压力)； (4)确定反应温度、时间、状态(静止或动态 晶化)； ⑸取釜，冷却(空气冷、水冷)； (6)开釜取样； (7)洗涤、干燥； (8)样品检测(包括进行形貌、大小、结构、 比表面积和晶形检测)及化学组成分析。
水热法始于1845 年，发展至今已经有近两百 年的历史。
水热法的分类
按研究对象和目的的不同
水热法可分为水热晶体生长、水热粉体制备、水 热薄膜制备、水热处理、水热烧结等等，分别用 来生长各种单晶，制备超细、无团聚或少团聚、 结晶完好的陶瓷粉体，完成某些有机反应或对一 些危害人类生存环境的有机废弃物质进行处理， 以及在相对较低的温度下完成某些陶瓷材料的烧 结等。
制备纳米陶瓷粉体
水热法制备陶瓷粉体技术
生物陶瓷粉体一羟基磷灰石
羟基磷灰石简称HA或HAP，它具有与人体硬组织相似 的化学成分和结构，可以作为理想的硬组织替代和修 复材料
电子陶瓷粉体—钛酸钡
钛酸钡是一种性能优异的强介电和铁电材料，实现钛酸钡粉体的高纯， 四方相和纳米化是提高钛酸钡电子元件性能的有效措施之一
纳米陶瓷粉体的制备技 术——水热法简介
目前，制备纳米粉体的方法可分为三大类：物 理方法、化学方法和物理化学综合法。化学方 法主要包括水解法、水热法、溶融法和溶胶凝胶法等。其中，用水热法制备纳米粉体技术 越来越引起人们的关注的原理
水热法，是指在特制的密闭反应器中，采用水 溶液作为反应体系，通过对反应体系加热、加 压(或自生蒸汽压)，创造一个相对高温、高压 的反应环境，使得通常难溶或不溶的物质溶解 并重结晶而进行无机合成与材料处理的一种有 效方法。
水热与溶剂热合成法的原理
水热与溶剂热合成法的原理水热合成是一种常用的溶剂热合成方法，其原理基于高温高压的条件下，溶剂中的溶质能够发生各种化学反应。
在水热条件下，水作为一种强溶剂，具有较高的介质极化能力和较高的溶解度，对于很多无机和有机物质都能够发挥溶剂作用。
通过水热合成方法，我们可以合成各种无机纳米颗粒、无机纤维、无机薄膜和无机杂化材料。
水热合成的原理主要涉及以下几个方面：1.高温高压条件下的介质极化效应：在高温高压条件下，水分子具有较高的极性和极大的介电常数，能够使得周围的溶质分子发生极化，达到更高的反应速度和较好的反应活性。
2.溶质溶剂间的相互作用：水作为一种强溶剂，对于溶质具有一定的溶解度，能够提高反应物质之间的接触程度，促进反应物质之间的相互作用，进而促进反应的进行。
3.溶液饱和度对反应速率的影响：在水热合成过程中，溶液中的反应物质往往在过饱和状态下存在，当反应物的浓度超过其在饱和溶液中的溶解度时，会发生结晶过程，从而生成所需的产物。
溶剂热合成是一种利用高温高压条件下的溶剂作用，促进反应物质之间发生化学反应的方法。
根据反应的需求，选择适当的溶剂，使得反应物质能够更好地溶解和混合在一起，以提高反应的速率和效率。
溶剂热合成的原理主要包括以下几个方面：1.溶液的扩散和混合效应：高温高压条件下，溶剂分子的动力学能够得到增强，分子的扩散和混合能力也会增强，有利于反应物之间的相互作用和反应的进行。
2.溶液中溶质的溶解度：溶剂作为一种溶解介质，能够使得溶质分子得到更好的散布和溶解，有利于反应物之间的接触程度和相互作用。
3.溶液中的离子活性：在高温高压条件下，溶剂分子能够极化溶质分子，使得溶质分子成为带电的离子，在反应过程中有助于离子的迁移和反应的发生。
4.溶液中的饱和度和过饱和度：在溶剂热合成的过程中，溶液的浓度往往超过了其在饱和状态下的溶解度，溶液处于过饱和状态。
当反应物质达到饱和状态时，会发生结晶过程，从而形成所需的产物。
一步水热法立方体形貌四氧化三钴合成及机理探讨
一步水热法立方体形貌四氧化三钴合成及机理探讨一步水热法立方体形貌四氧化三钴合成及机理探讨摘要本文利用一步水热法成功制备出立方体形貌的四氧化三钴纳米晶体，同时对其形貌特征及合成机理进行了探讨。
通过对反应条件的控制和物相分析，我们得出了优化的反应条件和可能的合成机理，同时也证实了立方体形貌的四氧化三钴纳米晶体具有很好的光催化性能和应用前景。
关键词：水热法；四氧化三钴；纳米晶体；形貌特征；合成机理；光催化性能AbstractIn this work, cubic-shaped cobalt oxide nanostructures were successfully synthesized using a one-pot hydrothermal method. The morphology characteristics and synthesis mechanism were studied. By controlling the reaction conditions and analyzing the phase, we found the optimal reaction conditions and possible synthesis mechanisms. The cubic-shaped cobalt oxide nanostructures also exhibited excellent photocatalytic properties and potential applications.Keywords: hydrothermal method; cobalt oxide; nanostructure; morphology characteristics; synthesis mechanism; photocatalytic properties1.引言纳米材料在能源、环境、电子、医药等领域具有广泛的应用。
水热反应原理

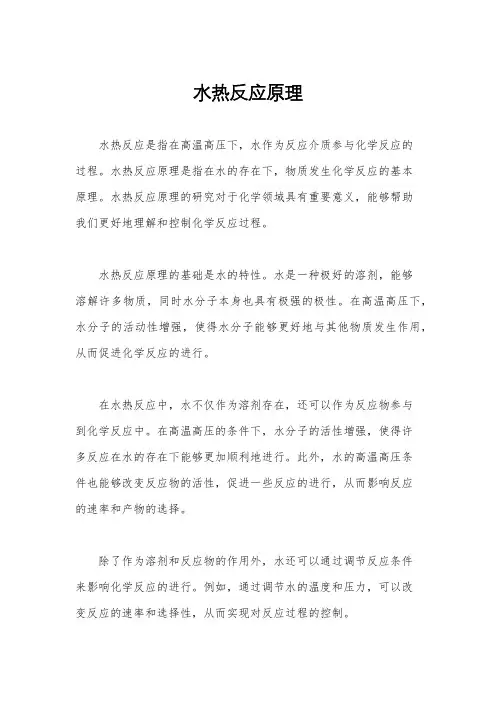

水热反应原理水热反应是指在高温高压下，水作为反应介质参与化学反应的过程。
水热反应原理是指在水的存在下，物质发生化学反应的基本原理。
水热反应原理的研究对于化学领域具有重要意义，能够帮助我们更好地理解和控制化学反应过程。
水热反应原理的基础是水的特性。
水是一种极好的溶剂，能够溶解许多物质，同时水分子本身也具有极强的极性。
在高温高压下，水分子的活动性增强，使得水分子能够更好地与其他物质发生作用，从而促进化学反应的进行。
在水热反应中，水不仅作为溶剂存在，还可以作为反应物参与到化学反应中。
在高温高压的条件下，水分子的活性增强，使得许多反应在水的存在下能够更加顺利地进行。
此外，水的高温高压条件也能够改变反应物的活性，促进一些反应的进行，从而影响反应的速率和产物的选择。
除了作为溶剂和反应物的作用外，水还可以通过调节反应条件来影响化学反应的进行。
例如，通过调节水的温度和压力，可以改变反应的速率和选择性，从而实现对反应过程的控制。
水热反应原理在实际应用中具有广泛的意义。
在化学合成领域，水热反应被广泛应用于有机合成、材料合成等领域。
水热反应条件下，许多化学反应能够以较高的产率和选择性进行，从而为化学合成提供了重要的手段。
此外，水热反应原理也在环境保护和能源领域具有重要意义。
通过水热反应，可以实现废弃物的资源化利用，减少环境污染。
同时，水热反应也可以用于生物质能源的转化，为可再生能源的开发利用提供了新的途径。
总之，水热反应原理是指在水的存在下，物质发生化学反应的基本原理。
水的特性以及高温高压条件下的活性增强，使得水能够在化学反应中发挥重要作用。
水热反应原理在化学合成、环境保护、能源领域等方面具有重要的应用价值，对于推动化学领域的发展具有重要的意义。
水热法过程机理分析
水热法过程机理分析水热法（hydrothermal method）是一种常用的化学合成方法，它通过在高压、高温水环境中反应，利用水的溶剂性和溶解度来合成物质。
这种方法在无机化学、材料科学、生物学等领域中被广泛应用。
水热法的原理基于以下几个关键因素：高压、高温、水的溶解性和溶解度改变以及反应速率的增加。
下面对这些因素分别进行分析。
首先，高压和高温是水热法的主要特点之一、高压条件可以提高水的溶解性，并改变物质的溶解度。
在高压下，水的溶解性增加，可以更有效地溶解物质。
高温则可以加快反应速率，并促使物质的溶解度发生改变。
通过调节压力和温度，可以控制物质的溶解度和溶解动力学，从而实现特定目标的合成。
其次，水的溶解性和溶解度的改变是水热法的关键机制之一、水热反应中所使用的高温高压条件可以使一些物质在水中产生特殊的化学变化。
在高温高压条件下，水的溶解性明显增加，使溶液中的溶质浓度增加，从而改变了反应速度和平衡位置。
此外，溶解度的改变可以通过溶剂中溶解物质的选择和添加一些添加剂来实现。
最后，反应速率的增加也是水热法的一个重要因素。
高温和高压条件可以加快物质的反应速率。
高温可以提高反应物的能量，使反应发生得更快。
高压能够增加反应物分子之间的碰撞概率，从而提高反应速率。
因此，在水热反应中，高温和高压通常是实现快速反应的关键。
综上所述，水热法通过高压、高温环境中的水溶液来实现合成物质的目的。
高压和高温改变了水的溶解性和溶解度，进而影响了反应速率和平衡位置。
同时，通过控制反应条件和添加特定的溶剂和添加剂，可以实现特定目标的合成。
水热法因其简单、可控和广泛的适用性而被广泛应用于各个领域的研究和应用。
材料化学：水热合成原理与应用
• “均匀溶液饱和析出”机制 • “溶解-结晶”机制 • “原位结晶”机制
“溶解-结晶”机制
所谓“溶解”是指水热反应初期，微粒在水热介质 中溶解，以离子形式进入溶液。当水热介质中溶质 的浓度高于晶粒的成核所需要的过饱和度时，体系 内发生晶粒的成核和生长，随着结晶过程的进行， 介质中用于结晶的物料浓度又变得低于前驱物的溶 解度，这使得前驱物的溶解继续进行。如此反复， 只要反应时间足够长，前驱物将完全溶解，生成相 应的晶粒。
Na2TiO3+H+ 20℃ H2TiO3+Na+
管状
• 当在400℃下加热处理H2TiO3时，H2TiO3就会分解，同时 生成锐钛矿型的TiO2纳米管：
H2TiO3 400℃ TiO2+H2O
温度的影响
a
b
c
d
图a、b、c、d分别是70℃、110℃、150℃、180℃水热温度下样品的TEM图。
国内实验室常用于无机合成的简易水热反应釜，釜体 和釜盖用不锈钢制造，反应釜体积较小(<100 mL) 。 内衬材料是聚四氟乙烯。采用外加热方式,以烘箱或马 弗炉为加热源。由于使用聚四氟乙烯，使用温度应低 于聚四氟乙烯的软化温度(250℃)。釜内压力由介质产 生,可通过装填度在一定范围控制。
水热合成原理
a
b
c
d
图a、b、c、d分别代表钛酸四丁酯/甲苯组成为10/100，20/100，30/100，40/100 时所得样品。
优化配料顺序
第一种方法：钛酸四丁酯和异丙醇混 合，冰水浴条件下缓慢滴入含有一定 量浓硝酸的去离子水中，在冰水浴条 件下继续反应l h，然后升温至80℃ 反应4 h，使钛酸四丁酯水解完全。 剧烈搅拌下，加入β环糊精模板剂， 用氨水调节不同的pH值，继续搅拌 一个小时，装入内衬为聚四氟乙烯的 水热反应釜中，进行水热反应。水热 产物经洗涤、100℃烘干得到棕灰色 粉体，脱除模板剂，得到白色多孔二 氧化钛粉体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水热合成法的概念
，是指在特制的密闭反应器（高压 釜）中，采用水溶液作为反应体系，通过对反应体系加热、加压，创 造一个相对高温、高压的反应环境，使得通常难溶或不溶的物质溶解， 并且重结晶而进行无机合成与材料处理的一种有效方法。
? 在水热条件下，水既作为溶剂又作为矿化剂，在液态或气态还是传 递压力的媒介，同时由于在高压下绝大多数反应物均能部分溶解于水， 从而促使反应在液相或气相中进行。
“溶解-结晶”机制
? 当选用的前驱体是在常温常压下不可溶的固体粉末、凝胶或沉 淀时，在水热条件下，所谓“ 溶解”是指水热反应初期，前驱物 微粒之间的团聚和联接遭到破坏，从而使微粒自身在水热介质中 溶解，以离子或离子团的形式进入溶液，进而成核、结晶而形成 晶粒；
? “结晶”是指当水热介质中溶质的浓度高于晶粒的成核所需要 的过饱和度时，体系内发生晶粒的成核和生长，随着结晶过程的进 行，介质中用于结晶的物料浓度又变得低于前驱物的溶解度，这使 得前驱物的溶解继续进行。如此反复，只要反应时间足够长，前驱 物将完全溶解，生成相应的晶粒。
LaCrO3 、NaZrP3O12 等； ? 羟基化合物、羟基金属粉： Ca10(PO4)6(OH)2 、羟基铁、羟基镍
； ? 复合材料粉体： ZrO2-C 、ZrO2-CaSiO3 、TiO2-C 、TiO2-Al2O3 等。
? 某些种类的粉体的水热法制备已实现工业化生产 ：日本 Showa D粉生e体产nk和 的o K介Sa.K电ka生陶i C产瓷he的粉mi体Acal，2lOC日3o粉.本L，tdSC生ahk产iacih的CibhuBeamCTe.iCmOoe3rn粉pt和C体oN，.EL美Ctd生国生产C产a的b的oPtZZCTroO粉rp2 体等。
水热法及其应用
水热合成法的发展
?最早采用水热法制备材料的是1845年K.F. Eschafhautl 以硅酸为原料在水热条件下 制备石英晶体
?一些地质学家采用水热法制备得到了许多矿物，到 1900年已制备出约 80种矿物， 其中经鉴定确定有石英，长石，硅灰石等
?1900年以后，G.W. Morey 和他的同事在华盛顿地球物理实验室开始进行相平衡研 究，建立了水热合成理论，并研究了众多矿物系统。
? 水热法一直主要用于地球科学研究，二战以后才逐渐用于单晶生长
等材料的制备领域，此后，随着材料科学技术的发展，水热法在制
备超细颗粒，无机薄膜，微孔材料等方面都得到了广泛应用。
?
? 1944~1960 年间， 化 学 家致 力于 低 温 水 热合 成， 美 国 联 合碳 化物 林 德 分 公司 开发 了 林德 A 型沸石。
热力学分析
? 对于遵循“溶解 _结晶机制”的晶粒形成过程 , 相应的自由能变化 ΔG′为
? 与(1)式相比,(3)式右边增加了固态前驱物溶解并以离子形式进入水热反 应介质而引起的自由能变化 ΔGion , 它可表示为
在高温高压下水的作用可归纳如下：
? 有时作为化学组分起化学反应； ? 反应和重排的促进剂； ? 起压力传递介质的作用； ? 起溶剂作用； ? 起低熔点物质的作用； ? 提高物质的溶解度； ? 有时与容器反应。
水热法的原理
? 水热法常用氧化物或者氢氧化物或凝胶体作为前驱物，以一定的 填充比进入高压釜，它们在加热过程中溶解度随温度升高而增大， 最终导致溶液过饱和，并逐步形成更稳定的新相。
林德 A 型沸石的结构
水热合成技术
? 尽管水热合成的技术优势很显著，国内外也取得了很多研究成果，但它的缺 陷也比较明显的，其中最为突出的是反应周期长。故近年来在水热合成技术 上发展了几种新技术。
?超临界水热合成法 ?微波水热法
1.超临界水热合成
超临界流体（ SCF）是指温度及压力都处于临界温度和临界压力之 上的流体。
在超临界状态下，物质有近于液体的溶解特性以及气体的传递特 性：
?粘度约为普通液体的 0.1～0.01； ?扩散系数约为普通液体的 10～100倍； ?密度比常压气体大 102～103倍。
2.微波水热合成
微波水热法是美国宾州大学的 Roy R 提出的。微波水热的显著特点 是可以将反应时间大大降低，反应温度也有所下降，从而在水热 过程中能以更低的温度和更短的时间进行晶核的形成和生长，反 应温度和时间的降低 ,限制了产物微晶粒的进一步长大，有利于制 备超细粉体材料。
水热法制备出的粉体
? 简单的氧化物： ZrO2 、Al2O3 、SiO2、CrO2、Fe2O3、MnO2 等； ? 混合氧化物： ZrO2-SiO2 、ZrO2-HfO2 、UO2-ThO2 等； ? 复合氧化物： BaFe12O19 、BaZrO3 、CaSiO3 、PbTiO3 、LaFeO3 、
? 反应过程的驱动力 是最后可溶的前驱体或中间产物与最终产物之 间的溶解度差，即反应向吉布斯焓减小的方向进行。
水热生长体系中的晶粒形成可分为三种类型： “均匀溶液饱和析出” 机制 ”溶解 -结晶” 机制 “原位结晶” 机制
“均匀溶液饱和析出”机制
? 由于水热反应温度和体系压力的升高，溶质在溶液中溶解度降 低并达到饱和，以某种化合物结晶态形式从溶液中析出。当采用 金属盐溶液为前驱物，随着水热反应温度和体系压力的增大，溶 质（金属阳离子的水合物）通过水解和缩聚反应，生成相应的配 位聚集体（可以是单聚体，也可以是多聚体）当其浓度达到过饱 和时就开始析出晶核，最终长大成晶粒
水热体系下晶粒形成的热力学分析
? 对于遵循“均匀溶液饱和形成机制”的晶粒形成过程 , ΔG = ΔGunit +ΔGcryst (1)
? 相应的自由能变化 ΔG 为式中ΔGunit是配位多聚体形成而引起的自 由能变化;ΔGcryst是晶粒成核和生长引起的自由能变化 .晶粒的形 成速度J 可表示为
? 式中, ΔE 是晶核的形成功 , 它由金属阳离子配位聚集体的形成功 ΔE unit和由聚集体转变为晶粒的形成功 ΔEcry st 两部分构成, ΔEunit的负值即是聚集体 (生长基元)的稳定能U.生长基元稳定能越 高, 晶粒形成速度越快
