多区域OSPF配置实例
多区域OSPF配置实例
多区域配置OSPF网络大型服务
【实验环境】
BENET公司总部位于北京，在上海和广州拥有分公司，现希望把三个地方的办公网络用OSPF连接起来，希望你为他们实现这个办公网络的搭建！
【实验目的】
按照现有拓扑图的规划,配置多区域的OSPF在他的上面配置末梢区域（Stub Area）和完全末梢区域（Totally Stublly Area）

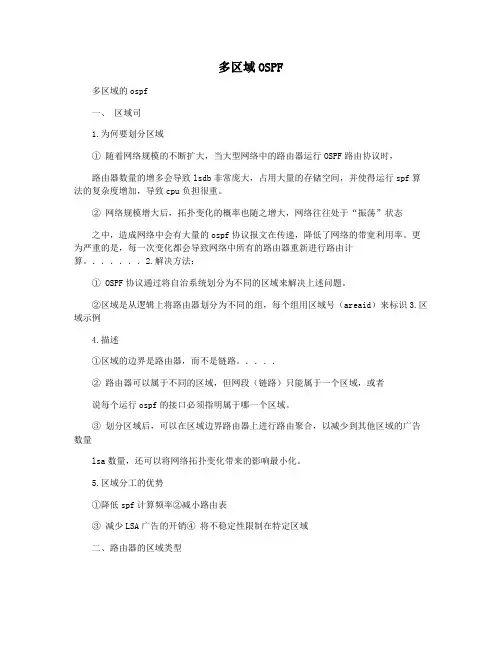

以及知道为什么要换分多区域的原因？
【实验拓扑】
【实验步骤】
网络拓扑图的具体布线：
Router1 S0/0 <----> Router2 S0/0
Router2 S1/0 <----> Router3 S0/0
Router3 E1/0 <----> Router4 E0/0
第一步：配置路由器的回环地址和接口的IP地址；
(1) 、配置Router1的回环地址和接口的IP地址；
(2)、配置Router2的回环地址和接口的IP地址；（注意：在Router2上配置回环地址是根据情况而定的；Router2是属于Area2是属于骨干区域，但同时它也是一个ABR路由器；所以要配置两个接口的IP地址；因为R2是区域边界系统路由器（ABR）所以在它上面要配置两个接口的IP地址）!
(3)、配置Router3的回环地址和接口的IP地址（他和Router2一样是一个ABR路由器又是Area0所以要配置两个接口的IP地址；而回环地址就在这里不在做具体的介绍了；因为R3是区域边界路由器（ABR）所以在它上面要配置两个接口的IP地址）
(4)、配置Router4的回环地址和接口的IP地址；（他和Router2一样是一个ABR路由器又是Area0所以要配置两个接口的IP地址；而回环地址就在这里不在做具体的介绍了）
(1)、在Router1上配置OSPF进程以及宣告他所在的末梢区域(Stub Area)(注意：宣告OSPF的进程和宣告RIP的进程的配置是不一样的，在配置OSPF时他的进程号时本地路由器的进程号，他是来标识一台路由器的多个OSPF的进程的；)
末梢区域（Stub Area ）他是一个不允许自治系统外部LSA通告在其内进行泛洪的区域。
他是不需要学习5类和4类的LSA；如果在没有学习到5类的时候那么4类的也不必要的，因此这些端口也将会被阻塞。
(2)、在router2上配置OSPF进程以及宣告它所在的末梢区域（Stub Area）（注意：宣告OSPF 是它的路由器不能是ASBR的路由器，因为ASBR路由器会产生类型5的LSA通告！但是，又因为末梢区域（STUB）不能通过4、5、7三类的LSA所以它不能是ASBR路由器虚链路不能在一个末梢区域内配置也不能穿过一个末梢区域）
(3)、在router3上配置OSPF进程以及宣告它所在的完全末梢区域（Totally Stubby）（注意：在宣告OSPF的完全末梢区域（Totally Stubby）的时候要区别完全末梢区域（Totally Stubby）和末梢区域（Stub Area）而完全末梢区域（Totally Stubby）和末梢区域（Stub Area）的区别是：末梢区域（Stub Area）允许1、2、3三类LSA通过，这里所说的1、2、3、LSA其实是路由器LSA、网络LSA 和网络汇总LSA（一般情况下我们所运用到的有6种链路通告他们分别是路由器LSA、网络LSA、网络汇总LSA、ASBR汇总LSA、AS外部LSA、NSSA外部LSA这七种但是，实际总共有11种），但是，完全末梢区域（Totally Stubby）它只是允许1、2两类来通过不允许其它的LSA来通过！
(4)、在router4上配置OSPF进程以及宣告它所在的完全末梢区域（Totally Stubby）（注意：同理把它配置成router3的一样就OK了，但是它要满足四个条件才可能会被看成是完全末梢区域（Totally Stubby）和末梢区域（Stub Area）1、只有一个默认路由作为其他区域的出口；2、区域不能作为虚链路的穿越区域；3、stub区域无ASBR自治系统边界路由；4、不是骨干区域Area 0；
第三步：在各个路由器上验证OSPF配置是不是正确；
(1)、在router1上查看路由器信息（注意：“O”指的是OSPF所学习到的详细信息；“C”指的是OSPF 直连的详细信息；"R"指的是RIP所学习到的；“O IA”指的是不同区域间所学习到的详细信息）
(2)、在router2上查a看路由器OSPF路由器接口的详细信息：（注意：查看它的端口是不是UP，查看它的hello包、dead、wait、等一些详细的信息）下面就是查看router2的接口的详细信息；
(3)、在router2上查看OSPF邻居和邻接的状态（如：进程ID、R-ID、COST、PRIORITY,邻居的数量）
(4)、在router2和router3上查看它的详细信息（注意：“O”指的是OSPF所学习到的详细信息；“C”指的是OSPF直连的详细信息；“O IA”指的是不同区域间所学习到的详细信息）
(5)、在router3上查看OSPF协议的配置信息（注意：OSPF的进程、以及network等一些详细信息，它的网关和更新时间）
(6)、在router3上查看它的OSPF学习到的路由（注意：“O”指的是OSPF所学习到的详细信息；“C”指的是OSPF直连的详细信息；“O IA”指的是不同区域间所学习到的详细信息这里的“110”是管理距离“128”是它的cost值）
(7)、在router3上查看LSDB内的所有的LSA数据信息（注意：Link ID 是不是正确、AGE存活的多长时间、SEP是指它的序列号、check是指它的校验和！）
【实验心得】
做实验其实是对知识的另一种理解、它是在理论的基础上来加深你对知识的理解程度、以及你的实验方法和做掌握做实验的要点！
【实验总结】
要想学到的知识，那么就得动手做才行！做实验做一遍是不行的，尤其是对OSPF区域的一些配置；它是相对来说有点难度的，要想更加深入的了解OSPF的区域配置，应多做实验、应该从多个方面学会思考问题！。
