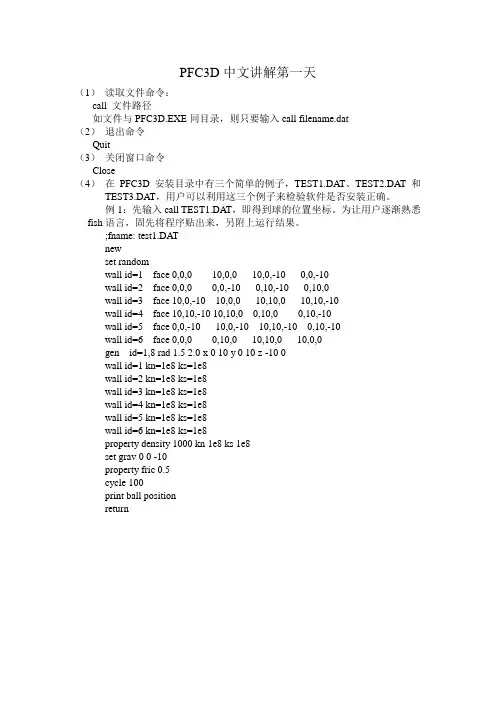

PFC3D中文讲解第一天（1）读取文件命令：call 文件路径如文件与PFC3D.EXE同目录，则只要输入call filename.dat（2）退出命令Quit（3）关闭窗口命令Close（4）在PFC3D安装目录中有三个简单的例子，TEST1.DAT、TEST2.DAT和TEST3.DAT，用户可以利用这三个例子来检验软件是否安装正确。
例1：先输入call TEST1.DAT，即得到球的位置坐标。
为让用户逐渐熟悉fish语言，固先将程序贴出来，另附上运行结果。
;fname: test1.DATnewset randomwall id=1 face 0,0,0 10,0,0 10,0,-10 0,0,-10wall id=2 face 0,0,0 0,0,-10 0,10,-10 0,10,0wall id=3 face 10,0,-10 10,0,0 10,10,0 10,10,-10wall id=4 face 10,10,-10 10,10,0 0,10,0 0,10,-10wall id=5 face 0,0,-10 10,0,-10 10,10,-10 0,10,-10wall id=6 face 0,0,0 0,10,0 10,10,0 10,0,0gen id=1,8 rad 1.5 2.0 x 0 10 y 0 10 z -10 0wall id=1 kn=1e8 ks=1e8wall id=2 kn=1e8 ks=1e8wall id=3 kn=1e8 ks=1e8wall id=4 kn=1e8 ks=1e8wall id=5 kn=1e8 ks=1e8wall id=6 kn=1e8 ks=1e8property density 1000 kn 1e8 ks 1e8set grav 0 0 -10property fric 0.5cycle 100print ball positionreturn然后紧接着输入call TEST2.DAT，屏幕中就会出现模型图，即在一个箱子中被着色的几个小球。
PFC3D中文讲解全五天
PFC3D中文讲解第一天（1）读取文件命令：call 文件路径如文件与PFC3D.EXE同目录，则只要输入call filename.dat（2）退出命令Quit（3）关闭窗口命令Close（4）在PFC3D安装目录中有三个简单的例子，TEST1.DAT、TEST2.DAT和TEST3.DAT，用户可以利用这三个例子来检验软件是否安装正确。
例1：先输入call TEST1.DAT，即得到球的位置坐标。
为让用户逐渐熟悉fish语言，固先将程序贴出来，另附上运行结果。
;fname: test1.DATnewset randomwall id=1 face 0,0,0 10,0,0 10,0,-10 0,0,-10wall id=2 face 0,0,0 0,0,-10 0,10,-10 0,10,0wall id=3 face 10,0,-10 10,0,0 10,10,0 10,10,-10wall id=4 face 10,10,-10 10,10,0 0,10,0 0,10,-10wall id=5 face 0,0,-10 10,0,-10 10,10,-10 0,10,-10wall id=6 face 0,0,0 0,10,0 10,10,0 10,0,0gen id=1,8 rad 1.5 2.0 x 0 10 y 0 10 z -10 0wall id=1 kn=1e8 ks=1e8wall id=2 kn=1e8 ks=1e8wall id=3 kn=1e8 ks=1e8wall id=4 kn=1e8 ks=1e8wall id=5 kn=1e8 ks=1e8wall id=6 kn=1e8 ks=1e8property density 1000 kn 1e8 ks 1e8set grav 0 0 -10property fric 0.5cycle 100print ball positionreturn然后紧接着输入call TEST2.DAT，屏幕中就会出现模型图，即在一个箱子中被着色的几个小球。
PFC3D基础说明
PFC3D命令说明（COMMON COMMAND REFERENCE）PFC3D是基于命令驱动模式（COMMAND-DRIVEN FORMAT）的软件，各种命令控制着程序的运行，这部分内容将介绍PFC3D软件的内嵌命令。
本说明文件译自PFC3D软件2.0版使用手册中的COMMAND REFERENCE部分，并补充了一些手册中没有的命令（如设置粘性阻尼、生成圆柱、螺旋壁面等，这些命令在更高版本的手册中有说明）。
命令说明的顺序没有采用原手册中按字母排序的方式，而是根据创建PFC3D 模型解决实际物理问题的一般过程，对相关命令加以说明。
PFC3D手册中COMMON COMMAND REFERENCE只对每个命令的格式和基本功能做了简单介绍，本说明文件对每个命令做了更详细的解释，为保持文件的可读性，对命令的详细解释都以附录形式给出。
本文件介绍了PFC3D的基本功能，对初学者有较大帮助，但要进行高级应用，还需清楚了解DEM和PFC3D相关功能的基本原理以及软件的结构等。
由于只关注使用PFC3D解决颗粒流的问题，涉及颗粒流的命令介绍的比较详细，而用于岩土工程等其他领域的命令，由于关注很少且专业知识缺乏，只是不求甚解。
0.关于命令格式的说明：PFC3D中每个命令基本包含3部分：命令名、必需关键词和可选关键词。
本说明文件中，命令名和必需关键词写在第一行，尖括号<Keyword…>表示该命令具有可选关键词，罗列于命令名的下一行次级列；带参数的关键词，参数紧随关键词之后用加粗斜体表示。
名字较长的“命令”和“关键词”，PFC3D允许不写出全部字母，只需简写前面的一些字母，最短可简写名（即PFC3D能识别的最短简写“命令”和“关键词”名）用加粗字体表示。
例如命令：BALL rad r<keyword…>…hert z …id idx xy yz z说明：命令名为BALL的命令，具有必需关键词rad（参数r）和hert z、id、x、y、z等可选关键词。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PFC3D概述1.简介（INTRODUCTION）PFC2D/3D软件是美国ITASCA公司出品的商用DEM软件，适用于研究颗粒集合体（Particles assemblies）的破裂和破裂发展问题，以及大位移的颗粒流问题，是一款用于模拟复杂固体力学问题和颗粒流问题的有效工具。
PFC3D研究的基本对象是颗粒（Particles）和颗粒间的接触（contact），它能直接模拟球形颗粒间的运动和相互作用的物理问题；可以通过“连接”（Attach）两个或多个小颗粒来创建任意形状的大颗粒，“连接”而成的“组合颗粒”（group of particles）可以作为独立的颗粒体研究。
PFC3D可以模拟固体的破裂问题。
通过“粘结”（bond）相邻颗粒得到的颗粒集合体可作为具有弹性属性的“固体”（solid），当颗粒间的“粘结”（bond）逐渐破坏时，该固体即产生“破裂”（fracture）。
……2.PFC3D的基本特征2.1颗粒（Particle）PFC3D可模拟任意大小球形颗粒的集合体的动力学行为，可以自动生成统计学上特定分布形式的颗粒集合，颗粒的半径可以均匀分布（即颗粒半径都相等），也可遵循高斯分布。
任何状态下，颗粒的半径都能以任意大小的系数进行膨胀，并由此改变空隙率（porosity，或填充率）的大小。
通过膨胀颗粒半径，不用通过反复试验即可得到指定空隙率的致密填充状态。
PFC3D对单个颗粒（particles）或接触（contact）赋予物性参数，而不是“型数”（type numbers）。
因此，颗粒物性以及半径可按照指定的方式连续且有梯度地变化。
绘图时的颜色也被作为一种物性赋予颗粒，因此用户可以使用更多样化的分类方案（marking schemes）【注：我们的研究中就使用多种颜色的分类方案，详见后续说明】。
2.2接触（Contact）颗粒间的接触是DEM中的另一个主要研究对象，PFC3D软件中提供了多种用于计算颗粒间接触列的接触模型，主要有：●线性弹簧—阻尼器模型（linear springs）和简化Hertz-Mindlin模型（simplifiedHetz-Mindlin law）；●库伦滑移模型（Coulomb sliding）；●两种可选择的“粘结”模型：接触粘结模型和平行粘结模型；●任何用户自定义的接触模型。
接触也被赋予物性参数，并可以读取和修改。
如使用粘性阻尼时的粘性系数是赋予接触点出的能量耗散系数。
2.3壁面（Wall）PFC3D建立的模型中，其边界条件由壁面组成。
与颗粒、接触一样，壁面也被赋予物性参数，如法向和切向刚度系数、摩擦系数、颜色编号等。
PFC3D可生产多种形式的壁面，主要包括：●有限平面，一般是由有限个点连接而成的任意多边形，有限平面在使用时应注意遵从右手法则；●无限平面，指定平面的法向方向以及平面上的一个点，即可生成一个无限大的平面。
无限平面；●圆柱面、圆锥面、圆台面，这些面可以通过使用同一个命令生产，这些回旋面作为一个整体而存在，并不是若干个分割小平面拼接而成；●其他形式的复杂面，通过FISH语言允许用户编写形式更复杂的边界面；每个壁面有其特有的接触特性。
可以指定壁面速度，并可以监测作用于每个壁面的合力和合力矩。
颗粒和壁面可以在模拟过程中的任意时刻创建或删除。
2.4时间步长（Timestep）PFC3D默认自动确定计算的时间步长。
时间步长自动确定，并包含了由于Hertz接触模型产生的刚度系数变化效应(The timestep calculation is automatic and includes the effects of changing stiffnesses due to the Hertz contact model )。
另外，模拟过程中，时间步长也随每个颗粒周围的接触数量以及瞬时刚度值而变化。
PFC3D中也可以使用固定时间步长。
PFC3D自动计算得到的时间步长对于特定问题并一定是最佳（？是如何计算的？为何不是最佳？），自动时间步长为了保证数值稳定性，往往偏保守，致使模拟的计算时间很长。
对于特定问题，可以使用比最大自动时间步长更大的合适的固定时间步长值。
固定时间步长的选取是经验性的，需要先验证其正确性。
2.5阻尼（Damping）PFC3D使用阻尼模型耗散颗粒的动能，使颗粒在合力的迭代步数内达到稳定的运动状态（静止[stationary]或恒稳运动[steady motion]）。
PFC3D有3种阻尼模型可选择：粘性阻尼、局部非粘性阻尼和组合阻尼。
✧局部非粘性阻尼（Local non-viscous Damping）被作为一种属性赋予颗粒，局部非粘性阻尼具有以下优点：●稳态运动下的体力为0（只在加速运动时有阻尼作用）？？；●阻尼常数是无量纲量；●因为局部阻尼与频率无关，使用相同的阻尼常数时颗粒集合中具有不同自然周期（自动步长）的区域受到相同的阻尼作用。
PFC3D软件默认使用局部非粘性阻尼，阻尼常数为0.7。
局部阻尼适用于大量颗粒的小位移运动，反之则不适用。
例如颗粒的自由落体运动，若适用默认的局部阻尼，则始终在颗粒上加载了一个与速度相反、0.7倍重力大小的阻尼力，与实际物理过程不符合。
此时应将局部阻尼常量设为0，而使用粘性阻尼等其他形式的阻尼模型。
✧粘性阻尼(Viscous Damping)粘性阻尼模型就是Cundall最初提出的弹簧-阻尼器模型。
当粘性阻尼模型激活后，在每个接触点将分别增加法向和切向阻尼器，用以耗散法向和切向的动能。
PFC3D软件中默认使用局部阻尼，粘性阻尼模型默认关闭，只有使用DAMP命令激活后才会由粘性阻尼，局部阻尼和粘性阻尼可以同时使用。
✧组合阻尼(Combined Damping)……2.6示踪功能PFC3D可以开启能量追踪功能，扑捉计算过程中各种能量的变化情况，主要包括：●体积功（body work），所有体积力对颗粒集合体所做的总功；●键能（bond energy），平行键(parallel bonds)内颗粒集合体的总应变能；●边界功（boundary work），所有壁面对颗粒集合体所做的总功；●摩擦功（frictional work），所有接触点处因摩擦滑移而耗散的总能量；●动能（kinetic energy），所有颗粒的总动能；●应变能（strain energy），所有接触点上的颗粒集合体的总应变能；除了扑捉能量的变化，PFC3D还可以针对颗粒集合体内任意数量和任意体积的颗粒，测量其他一些量，主要有：●平均应力张量的所有分量；●平均应变率张量的分量；●孔隙率；●配位数：每个颗粒上的平均接触点数；●发生滑移的接触点所占的比例；任何量都可以按时间变化示踪，并以“历史（history）”的形式保存。
保存后的历史可以在屏幕上绘图，也能以其他软件可以读取的数据格式保存在文件里（例如电子表格）。
2.7保存/调用PFC3D具有保存/调出（save/restore）功能，可以保存任意时刻的中间结果，该结果保存了计算过程的所有数据信息，包括累计后的“历史”（histories）信息。
PFC3D可以任意调出保存的数据结果，可以对该结果进行结果处理。
保存/调出功能，允许PFC3D可以方便地修改计算过程，当需要在某一个计算时刻修改参数进行新的计算时，可以调用该时刻的中间结果文件，PFC3D就从该时刻开始，通过调用用户编写的新的FISH函数计算。
2.8FISH编程语言PFC3D通过调用命令（command）或函数（function）来实现特定功能。
PFC3D中封装了许多命令，如用于颗粒生产的BALL和GENERATE命令，用于构造壁面的WALL命令等。
但是这些封装的命令数量有限，而且功能单一，不可能仅用封装命令构造复杂模型。
除此之外，PFC3D含有功能强大的内嵌式编程语言FISH，允许用户定义新的变量和函数。
FISH提供了独特的功能，可满足希望定制数据分析的用户的特殊需求。
例如，可创建FISH函数用于以下方面的操作：●指定用户自定义（user-prescribed）的模型属性变化特征；●用户自定义的绘图（plot）和打印（print）变量（即用户定制绘图）；●伺服控制数值试验；●指定特殊的边界条件；●自动化参数研究？？（automate parameter studies）；●根据用户自定义算法创建与删除颗粒；●根据用户所需的填充方式创建一组颗粒；●以ASCII或二进制编码形式写/读文件；2.9视图功能PFC3D提供了强大的视图功能，允许用户全方位、多角度、直观地对计算结果进行分析。
PFC3D可以方便地绘制并编辑颗粒、接触键（Cbond- contact bond model）、接触点、接触力、位移、history、测量值（Measure）、平行键（Pbond- in parallel bond model）表格、速度壁面等的视图；可以绘制任意一个切面上或其前方、后方的视图；可以缩放视图，揭示一些微观现象；可以绘制速度、位移等矢量图；可以绘制用户指定的变量随时间的变化过程图（即history 图）等。
值得说明的是，history和measure必须在程序中编写，之后PLOT才能显示history图和measure图。
例如，我们希望绘制平均接触力随时间的变化，则必须在程序里使用命令: HISTORY id=id dia gnostic mcf;这样之后使用PLOT命令才能调出id为id的HISTORY的视图，即平均接触力随时间变化的曲线图。
3.PFC3D术语（Nomenclature）PFC3D使用的术语大部分与连续体应力分析程序中使用的类似，另外，PFC3D中还有用于描述非连续体特征的专门术语。
主要的术语如下：●PFC3D模型——用户为模拟物理问题而创建的PFC3D模型。
PFC3D模型是指着用户使用一序列PFC3D命令用于定义数值模拟问题的条件。
（when referring to a PFC3D model, the user implies a sequence of PFC3D commands that define the problem condition for numerical solution.）●BALL（球）——“球”是离散元计算的基本几何体。
PFC3D通过在待分析的物理区域内生成一组球（an assembly of balls）来创建模型。
球也被称作“粒子”（particle）；●WALL（壁面）——壁面是与球相互作用的具有任意可定义接触属性的一个平面。
壁面有两种：无限壁面和有限壁面，前者为无限平面，后者为平面多边形。
有限壁面可以相互连接。
壁面有“活动侧”（”active” side）与球相互作用。
