DJL-OE-II型太阳能电池特性测试仪产品说明与实验指导书西安超凡光电设备有限公DJL-OE-II 型太阳能电池特性测试仪随着煤、石油、天然气等化石能源的大量消耗，能源短缺和环境污染已成为人类面临的重要危机。
太阳能是人类取之不尽用之不竭的洁净能源，对太阳能的充分利用是解决人类能源危机最具前景的途径之一。
太阳能电池就是通过半导体的内光电效应直接把光能转化成电能的装置。
目前太阳能电池应用领域除人造卫星和宇宙飞船外，已应用于许多民用领域：如太阳能汽车、太阳能游艇、太阳能收音机、太阳能计算机、太阳能乡村电站等。
利用本仪器可以开展针对太阳能电池基本光电特性的综合性普通物理教学实验项目，实验内容和仪器本身都具有一定的新颖性和实用性，对掌握太阳能电池相关知识，激发学生学习兴趣，培养分析和解决实际问题的能力，以及环保节能的人文思想熏陶都大有裨益。
[实验目的]测量太阳能电池在无光照时的伏安特性曲线；测量太阳能电池在光照时的输出特性，并求其的短路电流SC I 、开路电压OC U 、最大输出功率m P 及填充因子FF ；测量太阳能电池的短路电流SC I 、开路电压OC U 与相对光强0J J的关系，求出它们的近似函数关系；[实验原理]太阳能电池能够吸收光的能量，并将所吸收光子的能量转化为电能。
这一能量转换过程是利用半导体P-N 结的光伏效应（Photovoltaic Effect ）进行的。
在没有光照时太阳能电池的特性可简单的看作一个二极管，其正向偏压U 与通过电流I 的关系式为：)1()1(-=-=U o nkTqU o e I eI I β (1)其中，I 、U 为P-N 结二极管的电流及电压，k 为波尔兹曼常数（1.38×10-23J/K ），q 为电子电荷量（1.602×10-19库仑），T 为绝对温度，o I 是二极管的反向饱和电流, n 是理想二极管参数，nkTq=β。
由半导体理论知,二极管主要是由如图1所示的能隙为V C E E -的半导体所构成。
太阳能电池实验仪V1.0

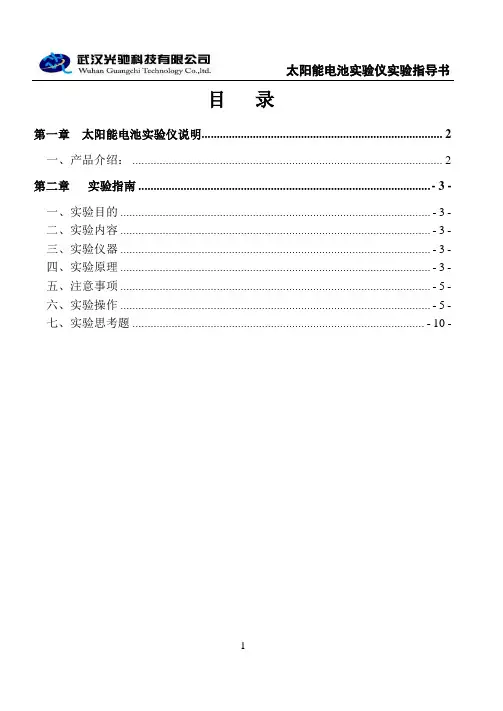

1目 录第一章 太阳能电池实验仪说明 (2)一、产品介绍： (2)第二章 实验指南 ................................................................................................. - 3 -一、实验目的 ....................................................................................................... - 3 -二、实验内容 ....................................................................................................... - 3 -三、实验仪器 ....................................................................................................... - 3 -四、实验原理 ....................................................................................................... - 3 -五、注意事项 ....................................................................................................... - 5 -六、实验操作 ....................................................................................................... - 5 -七、实验思考题 ................................................................................................. - 10 -2第一章 太阳能电池实验仪说明一、产品介绍：太阳能是一种新能源，对太阳能的充分利用可以解决人类日趋增长的能源需求问题。
太阳能电池特性及应用实验报告
太阳能电池特性及应用实验报告太阳能电池特性及应用实验报告引言：太阳能电池是一种将太阳能转化为电能的装置，它在可再生能源领域具有重要的应用前景。
本实验旨在研究太阳能电池的特性，并探索其在实际应用中的潜力。
一、太阳能电池的基本原理太阳能电池是利用光电效应将太阳能转化为电能的装置。
光电效应是指当光照射到半导体材料上时，光子的能量会激发电子跃迁，从而产生电流。
太阳能电池通常由p-n结构的半导体材料构成，其中p型半导体富含正电荷，n型半导体富含负电荷。
当光照射到p-n结构上时，光子的能量会激发p-n结附近的电子，使其跃迁到导带中，形成电流。
二、太阳能电池的特性参数太阳能电池的性能主要由以下几个参数来描述：1. 开路电压（Open Circuit Voltage，简称OCV）：在没有外部负载的情况下，太阳能电池正极和负极之间的电压。
OCV主要取决于半导体材料的能带结构和光照强度，通常在0.5V至1V之间。
2. 短路电流（Short Circuit Current，简称SCC）：在外部负载为零时，太阳能电池正极和负极之间的电流。
SCC主要取决于光照强度和半导体材料的光电转换效率，通常在1mA至10mA之间。
3. 填充因子（Fill Factor，简称FF）：填充因子是太阳能电池输出功率与最大输出功率的比值，反映了太阳能电池的电流-电压特性曲线的平坦程度。
填充因子越接近1，表示太阳能电池的性能越好。
4. 转换效率（Conversion Efficiency）：转换效率是指太阳能电池将太阳能转化为电能的比例，通常以百分比表示。
转换效率越高，表示太阳能电池的能量利用效率越高。
三、太阳能电池的应用实验为了进一步了解太阳能电池的特性和应用潜力，我们进行了一系列实验。
1. 光照强度对太阳能电池性能的影响实验：我们在实验室中设置了不同光照强度的环境，通过改变光源的距离和光源的亮度来调节光照强度。
实验结果表明，随着光照强度的增加，太阳能电池的输出电流和功率也随之增加，但是开路电压基本保持不变。
太阳能电池特性实验仪实验指导说明书
ZKY-SAC-Ⅰ太阳能电池特性实验仪实验指导及操作说明书太阳能电池特性实验仪能源欠缺和地球生态环境污染已经成为人类面临的最大问题。
本世纪初进行的世界能源储量调查显示，全世界剩余煤炭只能维持约216年，石油只能维持45年，天然气只能维持61年，用于核发电的铀也只能维持71年。
另一方面，煤炭、石油等矿物能源的利用，产生大量的CO2、SO2等温室气体，造成全世界变暖，冰川融化，海平面升高，暴风雨和酸雨等自然灾害频繁发生，给人类带来无穷的苦恼。
依照计算，此刻全世界每一年排放的CO2已经超过500亿吨。
我国能源消费以煤为主，CO2的排放量占世界的15%，仅次于美国，因此减少排放CO2、SO2等温室气体，已经成为迫在眉睫的大事。
推行利用太阳辐射能、水能、风能、生物质能等可再生能源是尔后的必然趋势。
广义地说，太阳光的辐射能、水能、风能、生物质能、潮汐能都属于太阳能,它们随着太阳和地球的活动，周而复始地循环，几十亿年内可不能枯竭，因此咱们把它们称为可再生能源。
太阳的光辐射能够说是取之不尽、用之不竭的能源。
太阳与地球的平均距离为1亿5万万千米。
在地球大气圈外，太阳辐射的功率密度为 /m2，称为太阳常数。
抵达地球表面时，部份太阳光被大气层吸收，光辐射的强度降低。
在地球海平面上，正午垂直入射时，太阳辐射的功率密度约为1kW /m2，通常被作为测试太阳电池性能的标准光辐射强度。
太阳光辐射的能量超级庞大，从太阳到地球的总辐射功率比目前全世界的平均消费电力还要大数十万倍。
每一年抵达地球的辐射能相当于49000亿吨标准煤的燃烧能。
太阳能不但数量庞大，用之不竭，而且是可不能产生环境污染的绿色能源，因此大力推行太阳能的应用是世界性的趋势。
太阳能发电有两种方式。
光—热—电转换方式通过利用太阳辐射产生的热能发电，一样是由太阳能集热器将所吸收的热能转换成蒸气，再驱动汽轮机发电，太阳能热发电的缺点是效率很低而本钱很高。
光—电直接转换方式是利用光生伏特效应而将太阳光能直接转化为电能，光—电转换的大体装置确实是太阳能电池。
(2023)太阳能电池特性实验仪实验报告综合(一)
(2023)太阳能电池特性实验仪实验报告综合(一)太阳能电池特性实验仪实验报告综合1. 实验目的•了解太阳能电池的工作原理•掌握太阳能电池的特性参数测量方法•学会使用太阳能电池特性实验仪进行测试2. 实验原理太阳能电池是一种将太阳能转化为电能的装置。
其基本原理是光生电效应，即当光照射在半导体材料上时，会激发出电子，形成电子空穴对，并且在半导体内形成一个电场，使电子向p区移动，空穴向n区移动，产生电流。
太阳能电池的主要特性参数有：开路电压、短路电流、填充因子和转换效率。
3. 实验步骤1.连接太阳能电池特性实验仪，按照操作手册进行操作。
2.用可调电源调节太阳能电池的光照强度，在光强一定的情况下，记录开路电压和短路电流。
3.在一定光照强度下，改变外部电阻，得到不同电流和电压下的数据，计算填充因子和转换效率。
4.将测试数据记录在实验报告中。
4. 实验结果分析通过实验结果可以得知，太阳能电池在不同光照强度下，特性参数有所变化。
随着光照强度的增加，开路电压增大，而短路电流却呈指数形式增加。
填充因子与外部电阻有关，当外部电阻等于内部电阻时，填充因子最大，转换效率也最高。
同时，实验结果还可以用来评价太阳能电池的质量和性能。
5. 实验结论通过本次实验，掌握了太阳能电池的工作原理和特性参数测量方法，学会使用太阳能电池特性实验仪进行测试，并得出了一系列有意义的实验数据。
实验结果可以对太阳能电池的质量和性能进行评价，为太阳能产业的发展提供了有力支持。
6. 实验中遇到的困难及解决方法在实验的过程中，发现有时候太阳能电池特性实验仪的读数可能有一定偏差。
造成这种情况的原因可能是实验仪器的误差或者是仪器的使用方法不正确。
为了解决这个问题，我们可以对实验仪器进行校准，或者在操作时仔细阅读操作手册，确保每个步骤都正确地进行。
7. 实验的局限性和改进方向太阳能电池特性实验仪实验只是在一定的实验条件下进行，实验结果的精确性受到实验条件的限制。
太阳能电池特性实验仪实验报告综-V1
太阳能电池特性实验仪实验报告综-V1实验目的：本实验的目的是利用太阳能电池特性实验仪对太阳能电池的性能指标进行测试，进一步了解太阳能电池的特性。
实验原理：太阳能电池是一种可以将太阳能转换成电能的装置，其基本原理是利用光电效应，在太阳光线的作用下，将光能转化为电能。
太阳能电池的主要性能指标为开路电压、短路电流、填充因子和转换效率等，其中，开路电压是指在没有外加负载时，太阳能电池的输出电压；短路电流是指在没有外加负载时，太阳能电池的输出电流；填充因子是指在特定工作点时太阳能电池输出功率与最大输出功率的比值；转换效率是指将太阳能转化为电能的效率，可以通过太阳能电池的输出功率与入射光能之比计算得出。
实验装置：太阳能电池特性实验仪、太阳能电池、电流表、电压表和多用表等。
实验步骤：1.根据实验装置的要求，接好电流表、电压表和多用表等；2.将太阳能电池与实验仪连接，注意连接电路的正确性；3.打开实验仪的电源，调节仪器，使其正常工作；4.根据实验仪的指示，逐步调节太阳能电池的输出电压和电流；5.分别记录太阳能电池在不同电流和电压下的输出功率，并计算出太阳能电池的填充因子和转换效率；6.根据实验数据，绘制太阳能电池的 I-V 特性曲线和 P-V 特性曲线；7.最后，根据实验结果进行分析和讨论。
实验结果和分析：本实验得到的太阳能电池的性能指标如下：开路电压：0.5 V短路电流：1.5 A填充因子：0.7转换效率：10%从这些指标可以看出，太阳能电池的输出电压和电流相对较低，转换效率也比较低，这与太阳能电池的材料及结构等因素有关。
通过绘制太阳能电池的 I-V 特性曲线和 P-V 特性曲线，可以更加清晰地展现出太阳能电池的性能特点。
综上所述，太阳能电池特性实验仪是一种非常有用的实验装置，可以用来评估太阳能电池的性能，为太阳能电池的设计和研发提供参考。
太阳能电池特性实验仪实验报告(综合)
太阳能电池特性研究实验数据记录报告
表1 三种太阳能电池的暗伏安特性测量
以电压作横坐标，电流作纵坐标，根据表1画出三种太阳能电池的伏安特性曲线。
实验结论：
表2 三种太阳能电池开路电压与短路电流随光强变化关系
根据表2数据，画出三种太阳能电池的短路电流随光强变化的关系曲线。
实验结论：
指导教师：（签字）
2014年月日
表3 三种太阳能电池输出特性实验 D=20cm 光强I= W/m2S=2.5×10-3m2Pin=I×S= mW
根据表3数据作3种太阳能电池的输出伏安特性曲线及功率曲线。
找出最大功率点，对应的电阻值即为最佳匹配负载。
根据表3数据和图4可以得出三种太阳能电池的最佳匹配负载分别为：
单晶硅：Ω，多晶硅：Ω，非晶硅：Ω
根据表3中数据计算三种太阳能电池的填充因子：
表4 三种太阳能电池的填充因子
计算转换效率：
表5 三种太阳能电池的转换效率表
实验结论：。
指导教师：（签字） 2014年月日。
太阳能电池输出特性模拟实验指导
太阳能电池模拟输出特性实验指导书一、实验目的1．熟悉太阳能电池的输出特性，以及与光照和负载的关系；2．掌握太阳能电池板模拟装置的使用方法；3．掌握能源系统外特性的测试方法。
二、实验内容1．调整太阳能电池板模拟装置光照强度；2．测量太阳能电池板模拟装置输出电压与电流与光照强度的关系；3．测量太阳能电池板模拟装置输出电压与电流与负载大小的关系；4．绘制太阳能电池板模拟装置输出特性图。
三、实验线路及原理太阳能电池板模拟装置整个系统的框图如下：图1、太阳能电池板模拟装置系统框图系统基本工作原理如下：通过隔离变压器和调压器给主电路板供电，主电路板受DSP控制板的控制，输出与太阳能电池板输出特性一致直流电压和电流；由上位机即计算机通过界面程序控制DSP控制板的PWM的开通或关断，从而控制整个系统工作或不工作；计算机向DSP中写入程序，由采样得到的直流输出电压和电流计算参考值，并于参考值（曲线上的电压电流点）比较，经过PI 调节，调整DSP输出PWM的占空比，从而控制直流输出电压和电流的大小，达到要求的输出。
系统的控制原理框图如图2所示。
图2、系统控制原理框图系统主电路板的工作原理框图如图3 所示。
220V电流图3、主电路板工作原理框图四、实验设备和仪器1、太阳能电池板输出特性模拟装置实验箱；2、隔离变压器一个；3、调压器一个；4、25欧滑线变阻箱一个；5、万用表一块；6、数字示波器一台。
五、实验方法和步骤（一）、接线首先，检查电源是否断开，调压器旋钮是否归零，然后再进行接线。
接线包括：1、调压器与主电路板的连线；2、主电路板的输出与变阻器的连接；3、检查主电路板与DSP控制板的连线、DSP控制板的串口与上位机串口的连线以及转借口的接线是否完好。
（二）、调试程序1、在MOTOROLA DSP的编程环境CodeWarrier中打开所用程序，检查程序；2、开关电源接市电，将控制板上电，并向DSP中写入程序；3、打开上位机实验用界面，发送光照值（1、2、3或4）；4、用示波器观察控制板的PWM输出；5、光照值输入其它值，停止PWM工作。
