汽车空调制冷剂回收、加注工艺规范
操作流程
操作流程
3、系统标定
操作流程
预热完成后, 系统标定自动进行，时间为1分钟 系统标定用于对仪器内部的测量元件进行归零， 同时排出残余的制冷剂 在系统标定过程中，仪器内部的气泵运转, 发出 声音
操作流程
4、连接管路
旋钮
低压阀
快速接头
操作流程
检查样品出口处(即制冷系统的低压接头)，确 保制冷剂为气态，不允许有液态制冷剂或油流 出 在制冷系统的低压接头上安装低压快速接头 连接方法
优势：
汽车空调诊断仪（ RA007PLUS）
自动诊断、监控、测量空调系统，检测某个部件工 况 通过USB连接到电脑，储存、分析和打印诊断报告 所有步骤带有提示信息 同步显示图形或详细数据
汽车空调诊断仪（RA007PLUS）
空调制冷效果(效率) 自动诊断功能：自动分析测量结果和可能故障 原因 监控功能：制冷剂放热；负荷；冷凝器；蒸发 器；机械式压缩机；变排量压缩机（选配） ； 线性压力传感器（选配） 测量功能：制冷剂高、低压；冷凝器端口温度； 蒸发器端口温度；环境温度和湿度
仪器准备工作
排空气口应洁净，无堵塞
操作流程
预热
海拔高度设定
系统标定
得出结果
样品检验
连接管路
操作流程
操作环节：
1、开机、预热 2、海拔高度设定 3、系统标定 4、连接管路、调节压力 5、样品检验 6、结果显示
操作要点：
1、按照界面提示信息进行 2、系统标定 3、压力调节
操作流程
1、开机、预热
将采样管安装在仪器底部的采样入口处。 采 样 管

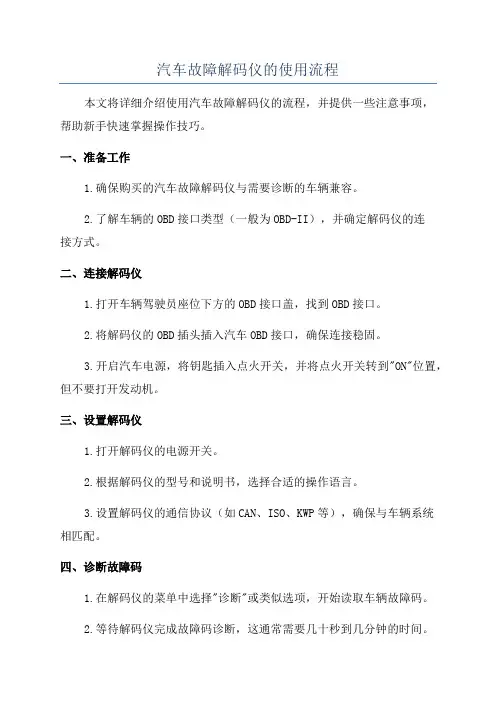

汽车故障解码仪的使用流程
汽车故障解码仪的使用流程本文将详细介绍使用汽车故障解码仪的流程，并提供一些注意事项，帮助新手快速掌握操作技巧。
一、准备工作1.确保购买的汽车故障解码仪与需要诊断的车辆兼容。
2.了解车辆的OBD接口类型（一般为OBD-II），并确定解码仪的连接方式。
二、连接解码仪1.打开车辆驾驶员座位下方的OBD接口盖，找到OBD接口。
2.将解码仪的OBD插头插入汽车OBD接口，确保连接稳固。
3.开启汽车电源，将钥匙插入点火开关，并将点火开关转到"ON"位置，但不要打开发动机。
三、设置解码仪1.打开解码仪的电源开关。
2.根据解码仪的型号和说明书，选择合适的操作语言。
3.设置解码仪的通信协议（如CAN、ISO、KWP等），确保与车辆系统相匹配。
四、诊断故障码1.在解码仪的菜单中选择"诊断"或类似选项，开始读取车辆故障码。
2.等待解码仪完成故障码诊断，这通常需要几十秒到几分钟的时间。
3.解码仪会在显示屏或通过提示音等方式，告知读取到的故障码，如P0300、C0123等。
4.记下所有故障码，以备后续的修复和处理。
五、查找故障原因1.将解码仪与电脑或智能手机等设备连接，使用相关的软件或应用程序查找故障码的含义和描述。
2.根据故障码的描述，确定可能的故障原因，如点火系统故障、氧传感器故障等。
3.在解码仪的菜单中选择相关功能，如查找故障原因、查看传感器数据等，进一步确认故障。
六、修复故障1.根据故障码所对应的故障原因，检查车辆相关的部件和系统。
2.检查并更换可能出现问题的零部件，如点火线圈、继电器等。
3.使用解码仪可以清除已修复的故障码，以确保修复有效。
七、断开解码仪1.在所有修复完成后，关闭解码仪和车辆的点火开关。
2.将解码仪的OBD插头从车辆的OBD接口拔出，注意不要过度用力以免损坏接口。
3.关闭车辆的OBD接口盖，确保连接接口的安全性。
八、使用注意事项1.在使用汽车故障解码仪之前，务必阅读解码仪的操作手册，了解完整的使用说明。
汽车空调诊断仪(RA007PLUS)使用方法
汽车空调诊断仪（RA007PLUS） 光标沿着一个 “气体R134有效图形”的而划分的三个区域移动
A区: 制冷剂以液态离开蒸发器-不正确 B区: 制冷剂以饱和状态离开蒸发器-不正确 C区: 制冷剂以气态离开蒸发器-正确
汽车空调诊断仪（RA007PLUS）
（6）机械式压缩机测试
2米 确认键
汽车空调诊断仪（RA007PLUS） （4）仪器显示环境温度和湿度数值
按确认键，进入下一个界面
环境温度 环境湿度
确认键
汽车空调诊断仪（RA007PLUS）
（5）对空调工况进行设置
按界面提示信息进行空调系统设置（共2页） 满足运行条件和时间，按确认键
第一页
压缩机运转5-10分钟 发动机转速保持1800-2200 打开车窗 新鲜空气门打开
汽车空调诊断仪（RA007PLUS）
部件组成
主机
温度和湿度传感器 THR
低压传感器
数据线 光盘
高压传感器
220V
12V电源线
温度传感器（4个） TK1-TK4
汽车空调诊断仪（RA007PLUS）
控制面板
USB指示灯 电源指示灯
电源键
快速进入菜单键 上/左键 确认键 下/右键
返回键
汽车空调诊断仪（RA007PLUS）
高压 TK1温度 TK3温度 环境温度
低压 TK2温度 TK4温度 环境湿度
汽车空调诊断仪（RA007PLUS） （5）选择某一项数据（如高压），按确认键
返回 擦除 时间 暂停
压力值
最大值 平均值 最小值
测试时间
汽车空调诊断仪（RA007PLUS） 利用光标键、确认键，进行擦除、时间、暂停等设置
