GJT-320B金属探测仪

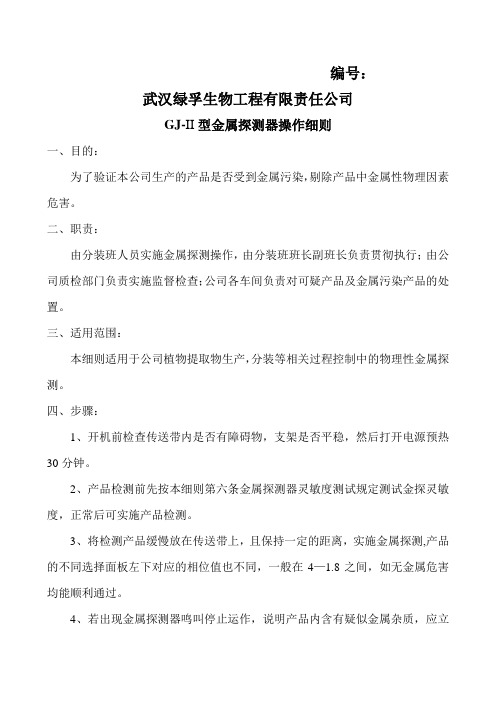

GJ-2型金属探测器操作细则
编号：武汉绿孚生物工程有限责任公司GJ-II型金属探测器操作细则一、目的：为了验证本公司生产的产品是否受到金属污染，剔除产品中金属性物理因素危害。
二、职责：由分装班人员实施金属探测操作，由分装班班长副班长负责贯彻执行；由公司质检部门负责实施监督检查；公司各车间负责对可疑产品及金属污染产品的处置。
三、适用范围：本细则适用于公司植物提取物生产，分装等相关过程控制中的物理性金属探测。
四、步骤：1、开机前检查传送带内是否有障碍物，支架是否平稳，然后打开电源预热30分钟。
2、产品检测前先按本细则第六条金属探测器灵敏度测试规定测试金探灵敏度，正常后可实施产品检测。
3、将检测产品缓慢放在传送带上，且保持一定的距离，实施金属探测,产品的不同选择面板左下对应的相位值也不同，一般在4—1.8之间，如无金属危害均能顺利通过。
4、若出现金属探测器鸣叫停止运作，说明产品内含有疑似金属杂质，应立即将结果报车间处置。
5、运作过程每半小时测试一次灵敏度，并填写CCP控制记录。
6、探测结束后关闭电源，用干毛巾擦拭金属探测表面污物，放于干燥安全位置。
五、使用工具及检测频次要求：1、工具：输送式测试块。
2、检测频次：每次开机前进行一次检测每次关机前进行一次检测每次调试后进行一次检测中间每间隔半小时进行一次检测设备故障维修后进行一次检测每更换一次产品（设定好的参数）进行一次检测六、灵敏度测试方法1、开机2、选择产品（与产品对应相位参数）3、调节面板A、B信号栏右侧两旋纽。
均已测试块(3.0ФFe 3.5ФSUS)按左中右三点依次探测器通过开口报警时A、B栏中段报警信号1-2根红柱为最佳值。
4、使用已经检测合格无金属的产品与测试块一同检测。
5、将测试块（FeФ3.0mm, SUSФ3.5mm）分别放于产品高点或低点，依次通过探测器开口，如正常报警并将产品停留在剔除区，可进行正常生产。
6、测试结束后，由测试员填写CCP点控制记录。
七、使用的注意事项：1、测试人员不能携带金属制品（如钥匙、手机等）。
智能型全金属检测仪中文说明书 (1)
目录一、产品原理和标识图---- ----------------------------------------2二、安装操作步骤-------------------------------------------------2-3三、面板操作说明-------------------------------------------------31、参数设置--------------------------------------------------42、时间设置--------------------------------------------------4-53、检测方式--------------------------------------------------5-64、功能设置--------------------------------------------------6-75、检测物质--------------------------------------------------7-86、检测运行--------------------------------------------------8四、简单故障排除方法---------------------------------------------8-10五、注意事项-----------------------------------------------------10-11一、产品原理和标识图全金属检测仪是应用平衡线圈原理来探测金属，包括铁和非铁金属。
铁磁类金属进入探测区域将影响探测区域的磁力线分布，进而影响了固定范围的磁通。
非铁磁类金属进入探测区域将产生涡流效应，也会使探测区域的磁场分布发生变化。
根据电压变化和探测算法来判断是否有金属异物。
二、安装操作步骤1、小心拆开包装，将设备安放在水平的地点；2、调节底座脚杯，将设备调节平稳，不可有晃动；3、检查设备上的固定螺丝，是否因为运输导致松动；4、连接电源插座，注意电源线的连接正确（电源线连接处建议安装断路器，以便意外时刻保护设备。
水利金属结构类试验检测仪器、设备名称、技术指标、水利工程仪器配置表、水利工程质量检测
水利部水工金属结构质量检验测试中心水利金属结构类试验检测仪器、设备名称、技术指标、水利工程仪器配置表、水利工程质量检测表1水利金属结构类试验检测仪器、设备名称、技术指标、水利工程仪器配置表、水利工程质量检测表2：检测能力要求水利金属结构类试验检测仪器、设备名称、技术指标、水利工程仪器配置表、水利工程质量检测水利工程质量检测机构资质分为金属结构类混凝土工程类岩土工程类机械电气和量测类5 个类别，每个类别分为甲级、乙级2个等级。
检测能力、试验检测仪器、设备名称一览表水利金属结构类试验检测仪器、设备名称、技术指标、水利工程仪器配置表、水利工程质量检测水利工程质量检测机构资质分为金属结构类混凝土工程类岩土工程类机械电气和量测类5 个类别，每个类别分为甲级、乙级2个等级。
检测能力、试验检测仪器、设备名称一览表水利金属结构类试验检测仪器、设备名称、技术指标、水利工程仪器配置表、水利工程质量检测水利金属结构类试验检测仪器、设备名称、技术指标、水利工程仪器配置表、水利工程质量检测仪器保养管理1、仪器应存放在干燥通风良好的室内，仪器室要经常开窗通风，室温控制在0 度—30度之间，仪器箱内应经常换干燥剂。
2、仪器使用完毕后，要用绒布或干净的毛刷清除仪器表面的灰尘，清洁外露的光学器件时，应用脱脂棉或擦镜布（纸）轻轻擦拭，切不可用手帕或衣服擦拭光学另件表面。
3、仪器被水淋后，要用柔软的干布及时擦干仪器，不要将潮湿的仪器放入箱中，应使仪器和仪器箱在干燥的环境中凉干。
4、要经常检查仪器各部件、螺丝、螺旋、架腿的紧固螺丝等是否松动，若松动应及时拧紧。
计算机管理规定1、计算机室由专人管理，外来人员未经许可不得随便进入机房使用计算机。
使用计算机者必须填写运行记录。
2、计算机室的所有物品未经领导同意不得擅自挪用或借与他人使用。
3、计算机室管理人员要加强计算机软盘的管理，不得随便删除、拷贝机器内的程序和文件，不准在机房观看任何光碟，不准使用没有经过杀毒的外来磁盘（软盘、U 盘、移动硬盘），以防止计算机病毒的侵入。
GJT金属探测仪工作原理及技术指标
GJT金属探测仪工作原理及技术指标GJT-2F金属探测仪GJT—2F型金属探测器是在原有探测器的基础上，经过不断更新改进设计，使其性能更加可靠，使用更加合理。
GJT—2F系列金属探测仪适用于工矿企业中的各种非磁性物料带式输送及处理系统，能准确探测出混在物料中的铁、钢、锰钢、铬钢、铝、铜等各种金属杂物，除报警指示灯闪亮，蜂鸣器鸣叫外，控制回路有继电器接点输出可与除铁器配套使用，进行自动除铁，也可直接令皮带机停车人工除铁，对防止金属进入原料破碎系统，保护设备安全运行提供可靠的保证。
GJT—2F型金属探测仪与以往机型相比，有以下改进：1、应用了最新金属检测技术——数字移相技术及相关检测技术，并采用全套进口集成电路及原器件，使整机性能更加稳定，印刷电路板采用接插式连接，备件标准化，拆装维修方便。
2、高灵敏度设计，并且灵敏度调试定量化。
3、控制箱既可以现场安装，也可以远传到控制室内，最新的电路设计可以使远传距离达到150米（该功能可根据用户需要选择）。
4、最新的传感器设计，使其在相同的稳定性及抗冲击条件下，重量较以往传感器减轻了2/3，使现场安装更方便。
5、采用了多种抗干扰措施，对电路自身产生的噪声和外界各种干扰均有很强的抑制能力，有效地防止了误报警。
6、具有供维护、调试用的监测回路和故障自诊断功能，便于调整和修理。
二、工作原理本机是利用金属在进入传感电磁场时产生的金属信号，通过电子技术对之进行处理，并驱动执行机构动作，从而排除有害金属。
最新的金属检测技术的研究成果表明，金属在通过传感电磁场时，不仅引起电磁场幅度的变化，同时引起电磁场相位也产生变化。
而且，金属的属性不同（磁性的，非磁性的）引起电磁场幅度和相位的变化也不相同。
以往所有机型的探测器都是检测幅度变化信号，而忽略了相位变化信号。
GJT—3E型金属探测仪采用最新的金属检测技术——数字移相及相关检测技术，对金属进入传感电磁场所产生的幅度和相位变化信号均予以检测，从而得到对该金属的最佳检测灵敏度。
黄金金属探测仪安全操作及保养规程
黄金金属探测仪安全操作及保养规程黄金金属探测仪是一种用于检测金属材料、金属饰品等的工具，广泛应用于各种金属检测场合，如珠宝店、金银饰品工厂、机场等。
使用黄金金属探测仪要求操作者具备一定的技能和知识，遵守相关的操作规程和安全规定，以确保检测的准确性和安全性。
本文将介绍黄金金属探测仪的操作步骤及保养规程。
操作规程1. 检查设备在使用黄金金属探测仪前，需要进行一次设备检查，以确保设备完好并符合安全要求。
具体操作步骤如下：1.检查探头表面是否干净，如有污垢应及时清洗。
2.确认电源连接是否牢固，电源开关是否处于关闭状态。
3.检查探头线路是否正常，插头是否松动。
4.检查显示屏和按键是否完好，屏幕是否清晰。
2. 转换模式黄金金属探测仪具备多种检测模式，如深度检测模式、灵敏度检测模式等。
在使用前需根据具体需要选择相应的检测模式。
1.按下设备上的模式转换键，进入模式选择界面。
2.通过上下键选择需要的检测模式并确定。
3. 调节灵敏度黄金金属探测仪的灵敏度可以根据需要进行调节，以达到最佳的检测效果。
操作步骤如下：1.按下设备上的灵敏度调节键，进入灵敏度调节界面。
2.通过上下键进行调节，调节完成后按下确定键即可保存设置。
4. 检测金属1.打开设备电源，并等待设备自检完成。
2.将需要检测的金属或物品放置在探头下方，确保探头与金属接触良好。
3.移动探头使其覆盖整个检测区域，注意不要用力过猛，避免损坏设备。
4.根据设备显示结果进行判断，如有金属便会发出声音或显示。
如果没有金属，设备将不会有任何响应。
5. 关闭设备在完成检测后，需要及时关闭设备，以免浪费电能和影响设备寿命。
1.按下电源键，使设备关闭。
2.断开电源线并收好设备。
保养规程良好的保养规程可以有效地延长黄金金属探测仪的寿命并提高其使用效果。
以下是一些简单而有效的保养方法。
1.定期清洗探头表面，避免表面积累过多污垢影响检测效果。
2.存储设备时应放置在干燥、通风良好的地方，避免阳光暴晒。
金属探测仪说明书(潍坊菲斯特自控设备有限公司)
GJT-2F型金属探测器一、工作原理本机是利用金属进入传感电磁场时产生的金属信号，通过电子技术对之进行处理，并驱动执行机构动作，从而排除有害金属。
最新的金属检测技术的研究成果表明，金属在通过传感器电磁场时，不仅引起电磁场幅度的变化，同时引起电磁场相位也产生变化。
而且，金属的属性不同（磁性的，非磁性的）引起电磁场幅度和相位的变化也不同。
以往所有机型的金属探测器都是检测幅度变化信号，而忽略了相位变化信号。
GJT-2F型金属探测器采用最新的金属检测技术——数字移相及相关检测技术，对金属进入传感电磁场时产生的幅度和相位变化信号均予以检测，从而得到对金属的最佳检测灵敏度。
因而使该机在检测灵敏度和抗干扰指标上比以往机型有很大提高。
二、技术指标GJT-2F型金属探测器整机按户外型防水、防尘结构设计，符合IP54标准，全天候工作。
主要技术指标如下：（1）控制箱外形尺寸：340mm×250mm×100mm重量：6.5kg结构外形：户外壁挂式防水、防尘结构工作方式：全天候连续工作金探报警：声光、故障灯闪亮、蜂鸣器鸣响金探故障报警：声光、报警灯闪亮、蜂鸣器鸣响（该声光频率异于“金探报警”的声光频率。
金探报警输出：继电器无源接点，一组常开，一组常闭金探故障输出：继电器无源接点，一组常开接点容量：5A 220V AC/28VDC定时功能：报警持续时间1～10秒（2）探测传感器结构形式：平板型可拆卸结构适用输送胶带带宽度：500mm ～2000mm 适用输送胶带速度：0.8～3.5米/秒 （3） 综合性能指标电源电压：AC 220V ±10％ 50HZ 消耗功率：<40W环境温度：－20℃～＋40℃ 探测灵敏度：见表1注：该系列型号规格是按传感器高度划分的。
三、型号与规格GJT-2F 型金属探测器由控制箱和传感器两部分组成，其型号规格是按标准输送胶带的宽度划分的，如GJT-2F-5型，其含义为适应于输送胶带宽度为500毫米的2系列F 型固定安装式金属探测器。
钢轨探伤仪JGTM说明书
JGT-6M数字式探伤仪操作手册（ V1.200 ）上海皓天超声电子有限公司2011-12-28欢迎使用上海皓天超声电子有限公司生产的JGT-6M数字式超声波钢轨探伤仪在使用JGT-6M超声波钢轨探伤仪前请先阅读以下注意事项：1、本说明书适用于V1.200版本的仪器。
2、仪器使用前必须保证电池的电量充足。
3、仪器使用完毕后必须按正常的关机程序关机（关机时先按前面板上的关机按钮，等屏幕上出现关机提示后再按下仪器后面板上的电源键关闭电源）。
4、仪器在“作业管理”菜单下不能关机，必须退出菜单返回到A显、B显或A/B同显界面下才能关机。
5、仪器当天推行后产生的数据必须当天导入到U盘中，这样做的目的是防止后一次的数据拼接在前一次的数据的后面产生时间错乱的现象。
特别提示：1、仪器在使用过程中如有打上“有伤”或“无伤”标志包括“回拉”标志的，在B显界面中包括在回放软件界面中此标志的显示位置是在以仪器“5”通道为基准的地方。
2、文件的测试日期是以后一天的日期为准（例如1月1日23点00分开始工作，到1月2日02点00分工作结束，此时所产生的数据的日期就是1月2日的）。
目录第一部分系统功能概述 (1)1、JGT-6M数字钢轨探伤仪的主要特点 (1)2、技术参数 (2)3、仪器探头配置图 (5)第二部分 JGT-6M型数字钢轨探伤仪使用 (6)1、仪器前后面板功能布局 (6)2、仪器A显和B显界面及界面下的操作 (8)2.1、A显界面下操作 (9)2.1.1、灵敏度调整 (9)2.1.2、小方门调整 (10)2.1.3、打开或关闭“7”、“8”通道 (10)2.1.4、选择报警方式 (10)2.1.5、三/四通道18°、70°、37°探头切换 (10)2.1.6、轨型切换 (10)2.1.7、抑制大/小切换 (11)2.1.8、六通道的开/关切换 (11)2.1.9、六通道角度选择 (11)2.1.10、校对探头的使用 (11)2.1.11、A显数据保存 (11)2.1.12、A显数据回放 (11)2.1.13、A显单通道显示 (12)2.1.14、A显录像 (13)2.1.15、A显录像回放 (13)2.1.16、探头失检提示 (13)2.2、B显界面下操作 (14)2.2.1、探头位置调整 (15)2.2.2、定位线的使用 (15)2.2.3、B显回放 (16)2.2.3.1、从任意位置播放 (16)2.2.3.2、调整回播放速度 (16)2.2.3.3、重新播放 (17)2.2.3.4、退出播放界面 (17)3、A/B同显 (17)4、“有伤”和“无伤”标志的设定 (18)5、作业管理 (18)5.1、常用设置 (18)5.2、其它设置 (19)5.2.1、编码轮左、右设置 (20)5.2.2、探头失检灵敏度调整 (20)5.2.3、上海局标准和铁道部2340标准选择 (21)5.2.4、打开和关闭保存功能 (21)5.3、里程修正 (21)5.4、文件拷贝 (22)5.4.1、拷贝校核并删除 (22)5.4.2、拷贝并删除 (23)5.4.3、删除 (23)第一部分系统功能概述JGT-6M型数字钢轨探伤仪系统是在JGT-6B探伤仪的基础上采用现代的数字技术，进一步完善它的功能，引入最新的技术保持原有的探伤理念，增加B显探伤功能，FLASH和TFT彩色显示屏等技术，同时为了利用计算机来管理存储的这些数据，还提供了一个配套的计算机管理软件（JGT-6M信息管理）软件，利用数据库技术实现探伤工作的信息化管理，是操作简单可靠的全新一代的在线钢轨探伤仪系统。
新型金属检测机提高生产效率
新型金属检测机提高生产效率
佚名
【期刊名称】《流程工业》
【年(卷),期】2017(000)006
【摘要】梅特勒-托利多公司，市场领先的垂直包装应用金属检测系统提供商，发布了一系列用于Profile Throat金属检测机和Gravity Fall系统的增强型功能。
这些增强为制造商带采更高的生产率、更强的品牌保护和更卓越的产品和过程质量等优势。
【总页数】1页(P11-11)
【正文语种】中文
【中图分类】TS203
【相关文献】
1.利用最新型的金属检测机提高生产效率,增强保护功能并提升质量 [J],
2.新型金属检测机Profile Advantage，可将错误剔除率降低95% [J], 梅特勒-托利多公司
3.新型金属检测机 [J], 虞铁犁
4.梅特勒-托利多推出新型金属检测机 [J],
5.梅特勒-托利多产品检测部门推出新型高灵敏度金属检测机 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
金属探测仪使用说明书
. . . .华特集团HUATE GROUPJYG(GJT)-B-B型金属探测仪使用说明书华特磁电科技股份Shandong Huate Magnetism Technology Co.,Ltd.目录前言2第一章JYG(GJT)-B-B型金属探测仪产品简介3一、产品简介3二、工作原理3三、JYG(GJT)-B-B型金属探测仪特点4四、技术指标4第二章JYG(GJT)-B-B型金属探测仪构造、安装及接线说明5一、控制箱构造5二、控制箱调节面板说明6三、控制箱线路板接线端子说明7四、JYG(GJT)-B-B型金属探测仪构成图7五、探头分解图8六、探头安装步骤8七、探头安装完成示意图9八、探测仪安装考前须知9第三章JYG(GJT)-B-B型金属探测仪调试方法及使用10一、调试方法10二、调试及使用考前须知11三、常见故障及处理11四、设备清单12第四章效劳与技术支持12附录13尊敬的顾客：感您选择我公司产品，请详细阅读完本说明书后，再安装、调试。
合作！前言华特集团下设华特磁电科技股份、潍坊华特粉体设备、潍坊华特矿业，潍坊华特磁电设备作为华特集团的核心层企业，是我国生产磁电设备的专业厂家，是集科研开发、工程设计、生产安装、调试效劳于一体的国规模最大的磁力分选设备基地，企业综合实力居全国三强之首。
公司占地总面积6.1万平方米，职工480人，拥有固定资产9600万元。
产品主要应用于冶金、电力、煤炭、矿山、建材、水泥、砖瓦、化工、耐火材料、食品、服装、造纸、玻璃等行业。
并出口国外，远销日本、美国、巴基斯坦、孟加拉国、肯尼亚、越南、等十几个国家和地区。
年产值达1.6亿元人民币，每年有30%以上产品出口国外，产销量名列国同行业之首。
公司依托中国科研院所做技术支撑，广泛吸收世界最新成果，开展领先的核心技术，保持了公司的创新优势。
组建并成立省磁力分选技术研究所和省级磁电技术工程研究中心，是省高新技术企业，省名牌产品，拥有数项国家级重点新产品和国家火炬方案工程；六项国家创造和实用新型专利；多项省、市科技进步奖，主要产品性能到达国外领先水平。
GJ—II金属探测仪能操作规程及方法
GJ—II金属探测仪能操作规程及方法
1、使用该仪器前将机架四只撑脚撑起使机器基本水平，机架保持平稳，不得有摇动；
2、检查电源插座是否接触良好，不得有松动，380V电源严禁缺相，控制部分220V电源是否稳定。
如果电压不稳或者用户使自发电的话，请加用稳压净化电源。
3、检查输送带是否过于松动摩擦探头内壁导致误动作。
4、移动机器时，应将收起慢推，以防强力震动，影响机器参数变化造成故障。
5、定期对传动部分进行检查加油，电控箱严禁用水直接冲洗。
6、操作仪应有专人负责。
7、每天使用仪器时应先开通电源，3—5min后再按启动/停止开关使输送带转动。
将测试块放在输送带上检测有效方可检测产品。
连续工作时间内操作人员应每小时用测试块对仪器进行测试一次，并做好工作记录。
8、灵敏度调节是客户根据不同产品的特性、包装大小、检测要求进行合理调节。
初次检测被测物品和被测物品的品种或包装大小发生变化时，应有专责人员对灵敏度调节测试和确认。
9、探测仪使用时探测头上不能放置任何东西，使用完毕后，操作人员应对仪器输送带等进行日常保养，以保持清洁卫生。
10、操作人员本着对企业产品质量负责和企业设备负责的态度，
发现仪器有异常情况应立即停止使用，并向有关部门汇报，需报修的应立即向我公司联系报修事项。
仪器控制部分：单相AC220V/50HZ
传动（电机）部分：轻型机架：单相AC220V/50HZ
重型机架：3相AC380V/50HZ
功率：仪器控制部分：80W
传动（电机）部分：轻型机架：200W
重型机架：400W。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GJT-2F金属探测仪
GJT—2F型金属探测器是在原有探测器的基础上，经过不断更新改进设计，使其性能更加可靠，使用更加合理。
GJT—2F系列金属探测仪适用于工矿企业中的各种非磁性物料带式输送及处理系统，能准确探测出混在物料中的铁、钢、锰钢、铬钢、铝、铜等各种金属杂物，除报警指示灯闪亮，蜂鸣器鸣叫外，控制回路有继电器接点输出可与除铁器配套使用，进行自动除铁，也可直接令皮带机停车人工除铁，对防止金属进入原料破碎系统，保护设备安全运行提供可靠的保证。
GJT—2F型金属探测仪与以往机型相比，有以下改进：1、应用了最新金属检测技术——数字移相技术及相关检测技术，并采用全套进口集成电路及原器件，使整机性能更加稳定，印刷电路板采用接插式连接，备件标准化，拆装维修方便。
2、高灵敏度设计，并且灵敏度调试定量化。
3、控制箱既可以现场安装，也可以远传到控制室内，最新的电路设计可以使远传距离达到150米（该功能可根据用户需要选择）。
4、最新的传感器设计，使其在相同的稳定性及抗冲击条件下，重量较以往传感器减轻了2/3，使现场安装更方便。
5、采用了多种抗干扰措施，对电路自身产生的噪声和外界各种干扰均有很强的抑制能力，有效地防止了误报警。
6、具有供维护、调试用的监测回路和故障自诊断功能，便于调整和修理。
二、工作原理
本机是利用金属在进入传感电磁场时产生的金属信号，通过电子技术对之进行处理，并驱动执行机构动作，从而排除有害金属。
最新的金属检测技术的研究成果表明，金属在通过传感电磁场时，不仅引起电磁场幅度的变化，同时引起电磁场相位也产生变化。
而且，金属的属性不同（磁性的，非磁性的）引起电磁场幅度和相位的变化也不相同。
以往所有机型的探测器都是检测幅度变化信号，而忽略了相位变化信号。
GJT—3E型金属探测仪采用最新的金属检测技术——数字移相及相关检测技术，对金属进入传感电磁场所产生的幅度和相位变化信号均予以检测，从而得到对该金属的最佳检测灵敏度。
因而使该机的检测灵敏度和抗干扰指标上比以往机型有很大提高。
三、技术指标
GJT—2F型金属探测仪整机按户外型防水、防尘结构设计，符合IP54标准，全天候工作。
主要技术指标如下：（1）控制箱
外形尺寸：350mm×300mm×110mm
重量：9kg
结构形式：户外壁挂式防水、防尘结构
工作方式：全天候连续工作
输出信号：继电器接点输出，一组常开，一组常闭
接点容量：5A，220VAC/28VDC
定时功能：继电器吸合后延时释放，时间1-10秒。
（2）探测传感器
结构形式：平板型可拆卸结构
适用输送胶带宽度：500mm-2000mm
适用输送胶带速度：0.8—3.5米/秒
（3）综合性能指标
电源电压：AC220V±10% 50HZ
消耗功率：∠40W
环境温度：—200C—+500C
相对湿度：85% RH
传感器安装平面与水平面夹角≤18度
传感器与控制箱之间最大距离∠150米.
我厂二次破碎为锤式破碎机,为了防止破碎机内篦条被之前工序遗留的铁块打坏,在破碎机输送物料的皮带上使用了GJT-320B型金属探测仪(以下简称探铁仪)。
刚安装探铁仪时,对设备保护作用很大,但随着探铁仪元器件的老化、变形,该仪器的可靠性能降低,误动频繁,电气修理工又没有维修方面的资料可以借鉴,维护与维修困难很大。
为克服探铁仪在维护与维修方面的困难,提高设备使用效率,我们结合平时使用与维护中的经验,与有关专家进行了探讨,总结如下,以供使用与维护参考。
1仪器工作原理概述该探铁仪是利用金属在
进入传感电磁场时产生的金属信号,通过电子技术使之进一步放大并驱动机构动作,从而排除有害金属。
振荡器和功率放大器是建立传感电磁场的场源,电磁场通过传感器把感知到的金属信息转化成电信号,放大器对信号进行高增益放大,定时器完成可变延时后将信号送至执行器作为控制输出。
工作原理如图1所示。
图1工作原理方框图2使用中灵敏度的调整调整灵敏度要根据目标的大小,选择不同档次以满足不同要求,从1到6,6个档灵敏度依次增高,灵敏度档次不可选择太高,否则易出现误动作。
如果6个档调不出合
五、常见故障维修要点
a 、电表G1、G 均无工作显示。
1）对各路电源进行检查，如对应电源指示灯不亮即该稳压电源故障。
先查找出故障发生部位所在，处理好后再通电试验。
各稳压电源在线测量参数见表7。
表7
更换稳压管要保证本机的原工艺条件不变。
稳压管外形如图12，接线如表8
表8
2）振荡器是否工作，功放级是否正常。
振荡器的工作情况，除用示波器观察外，还可在测试点（A ）、（B ）、（C ）、（D ）、（E ）测量电压
123
值或频率值，其参考值见表9
表9中（D ）、（E ）两项可直接反映发射电磁场的强度，（测量时可在表笔中串入0.2U 电容以排除直流成分）强度值可通过IW2进行调整，若发现异常情况可判定故障，并可根据表中数据判定故障发生点。
功率放大器是绝缘栅场效应管IRF830，其接线如图13。
3）STX-A(B)故障
利用开关K2可明确判定本故障。
将K2置于“校验”档，电表G1指示应大于2V PP 值，如果指针不动，或远小于此值可判定为故障。
更换STX 模块（型号要一致），A 型和B 型工作频率分别为6KHZ 、8KHZ 。
b.灵敏度不能满足要求
若仪器在判定a 项无故障后，故障范围已限定在IC4放大器部分。
将开关K2置于“校验”档，电表G1指示应大于2VPP 。
将灵敏度键 开关置于“3”档，并按动键K3，电表G2应达到80刻度值，
否则可判定为故障。
故障主要分布在：集成电路IC￥（LM324）损坏；电位器3W2损坏，或调正不当；灵敏度开关接触不良；耦合电容3C1、3C3、3C5、3C7、3C8失效。
c.电表G1指示很大，指针不能小于4V PP。
1）接线电缆插头可能有断线，脱焊或接触不良。
2）传感器安装不当。
可松动螺栓，左右移动上部发射板，观察G1表的指示。
并调下平衡器，反复试验能使电表G1达到2VPP左右刻度水平即为合格。
d.噪声大，电表G2指针大幅度摆动、误动频繁。
1）发射电磁场不稳。
功率放大器有自激，可调正电位器1W3降低（C点）点电压小于3.0重试。
2）发射、接收电缆接触不良。
3）运算放大器IC4及外围元件焊接不良，或损坏。
4）振荡器不稳。
1W1、1C1、1R1、1W2损坏或接触不良。
功放管性能差。
可重新更换。
5）传感器安装不牢，可重新固定。
e.电表G1指示正常，G2无工作显示。
本故障范围限定在低频放大器可参见B项故障判定方法。
f.电表G1、G2显示正常，灵敏度低，物料效应明显。
平衡器没调好，可重新调正。
多选择几个平衡电压值进行试验，这在要求高灵敏探测时尤为必要。
g.电表G1、G2显示正常，定时器不能正常延时。
1）将K2开关置“校验”档，按动K3检查IC5（LM339）的2 脚，应能在0和+12V间跳变，否则即IC5损坏。
2）4BG2损坏，4C2不能正常充、放电。
3）定时开关K5接触不良（注意：只允许将拨钮置定时档之一）。
h.无控制输出。
1）若检查点（H）电位能在0V、+12V之间跳变，可能是IC6（CD4050）损坏。
2）执行器损坏。
可进行更换。
i.噪声不大，外接继电器误动频繁或常吸不断。
1）定时器所属电路故障（参见g项故障）。
2）执行器损坏，可进行更换。
3）外接中间继电器消弧电容没接好。
上述各故障现象仅是本仪器的常见故障，实际应用上的故障因素远远多于这些，其检修判断也不只是上述模式，因此上述仅供参考。
（灵敏度调节方法：非正常情况下，调节2W1电位器，顺时针是灵敏度增大，逆时针则降低。
）。
