高二恒定电流7-10节练习题
高二物理恒定电流测试题答案
高二物理恒定电流测试题答案电荷的定向移动形成电流。
大小、方向都不随时间变化的电流称为恒定电流。
下面是店铺收集整理的高二物理恒定电流测试题目及其参考答案以供大家学习。
高二物理恒定电流测试题及答案一、选择题(本题包括10小题，每小题4分，共40分，在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不答的得0分)1.(2010年高考浙江理综卷)请用学过的电学知识判断下列说法正确的是( )A.电工穿绝缘衣比穿金属衣安全B.制作汽油桶的材料用金属比用塑料好C.小鸟停在单根高压输电线上会被电死D.打雷时，呆在汽车里比呆在木屋里要危险解析：选B.由静电屏蔽的知识可知，A、D选项均错;金属可以消除多余的静电，B项正确;单根高压输电线上相距较近的两点之间电阻很小，因而电压较小，小鸟不会被电死，C选项错误.2.金属铂的电阻值对温度的高低非常“敏感”，所以可以利用铂的电阻随温度变化的性质制成铂电阻温度计，如图2-7所示的I-U图象中能表示金属铂的电阻情况的是( )图2-7解析：选C.铂属于金属导体，其电阻率将随温度的升高而增大，当有电流通过时，由于热效应，所以导体的温度升高，并且电流越大，温度越高，电阻也将越大.在I-U图线中各点的切线斜率表示电阻的倒数，故电阻增大时，I-U图线斜率应减小，故C正确，A、B、D错误.3.(2011年漳州高二检测)一台电动机，额定电压是100 V，电阻是1 Ω.正常工作时，通过的电流为5 A，则电动机因发热损失的功率为( )A.500 WB.25 WC.1000 WD.475 W解析：选B.电动机的热功率P=I2r=(5 A)2•1 Ω=25 W，B正确，A、C、D错误.4.如图2-8所示，甲、乙为两个独立电源的路端电压与通过它们的电流I的关系图线，则下列说法中正确的是( )图2-8A.路端电压都为U0时，它们的外电阻相等B.电流都是I0时，两电源的内电压相等C.电源甲的电动势大于电源乙的电动势D.电源甲的内阻小于电源乙的内阻解析：选AC.在U-I图象中甲、乙两图线的交点坐标为(I0，U0)，说明两电源的外电阻R=U0I0相等，A正确.图线与U轴交点的坐标值表示电动势的大小，与I轴交点坐标值表示外电路短路时的电流，图线斜率的绝对值大小表示电源内电阻的大小(也即电动势与外电路短路时电流的比值)，由图线可得E甲>E乙，r甲>r乙，C正确，D错误.电流都是I0时，U内=I0r，所以U内甲>U内乙，B错误.5.在如图2-9所示的电路中，由于某一电阻发生短路或断路，使A 灯变暗，B灯变亮，则故障可能是( )图2-9A.R1短路B.R2断路C.R3断路D.R4短路解析：选BC.由于A串联于干路中，且故障发生后，A灯变暗，故知电路中总电流变小，即电路总电阻变大，由此推知，故障应为某一电阻断路，排除选项A、D.若假设R2断路，则其断路后，电路总电阻变大，总电流变小，A 灯变暗，同时R2断路必引起与之并联的灯B中电流的变化，使B灯变亮，推理结果与现象相符，故选项B对.若假设R3断路，则也引起总电阻变大，总电流变小，使A灯变暗，同时R3断路后也必引起与之并联的电路(即R1所在支路)中电流增大，灯B中分得电流也变大，B灯变亮，故选项C正确.6.如图2-10所示，一个电源在外电阻不断变化时，内、外电阻消耗的电功率随电流变化的关系分别用抛物线C1、C2表示.由该图可知( )图2-10A.电源的电动势为8 VB.电源的内电阻为2 ΩC.电源输出功率的最大值为16 WD.电源消耗的最大功率为16 W解析：选D.图中交点表示内、外电路消耗功率相等，此时的功率和电流分别为4 W和2 A，由P内=I2r，代入数据得r=1 Ω，故B错误;由P外=I2R知R=1 Ω，内电阻等于外电阻，电动势为E=I(R+r)=4 V，A错误.外电阻和内电阻相等时电源输出功率的最大值为4 W，C错误.电源消耗的功率为Pm=EI，当R=0时电流最大为4 A，Pm=16 W，故D正确.7.小灯泡通电后，其电流I随所加电压U变化的图线如图2-11所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I 轴的垂线，则下列说法不正确的是( )图2-11A.随着所加电压的增大，小灯泡的电阻增大B.对应P点，小灯泡的电阻为R=U1I2C.对应P点，小灯泡的电阻为R=U1I2-I1D.对应P点，小灯泡的功率为图中矩形PQOM所围的面积解析：选C.在I-U图象中，图线的斜率表示电阻的倒数，图象中图线的斜率逐渐减小，电阻应逐渐增大;对应P点，小灯泡的电压为U1，电流为I2，根据欧姆定律可知，小灯泡的电阻应为R=U1I2;其工作功率为P=U1I2，即为图中矩形PQOM所围的面积，因此本题应选择C 项.8.在如图2-12所示电路中，开关S1、S2、S3、S4均闭合，C是极板水平放置的平行板电容器，板间悬浮着一油滴P，断开哪一个开关后P会向下运动?( )图2-12A.S1B.S2C.S3D.S4答案：C9.(2011年北京海淀二模)在如图2-13所示的电路中，E为电源，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表.若将照射R3的光的强度减弱，则( )图2-13A.电压表的示数变大B.小灯泡消耗的功率变小C.通过R2的电流变小D.电源两极间的电压变小解析：选B.若照射R3的光的强度减弱，则R3阻值增大，R总增大，由I=ER总知I减小，由UR1=IR1可知UR1减小，A错;UR2增大，则由IR2=UR2R2可知IR2增大，C错;灯泡的功率PL=I2L•RL，由IL=I-IR2可知IL减小，故PL减小，B正确;电源两极间电压U=E-Ir，所以U增大，D错.10.(2011年东北三校联考)如图2-14所示，一个电饭煲和一台洗衣机同时并联接入有效电压为220 V的电源上，均正常工作.设电饭煲的电阻为R1、洗衣机电动机线圈的电阻为R2.开关闭合后，用电流表分别测得流过电饭煲的电流是5 A，流过洗衣机的电流是0.5 A.经过时间t后，电饭煲消耗的电能为E1，产生的电热为Q1;洗衣机消耗的电能为E2，产生的电热为Q2;电饭煲消耗的功率为P1、洗衣机电动机消耗的功率为P2.则下列关系正确的是( )图2-14A.R2=10R1B.E1=10E2C.Q1=10Q2D.P1=1555 W，P2=155.5 W解析：选B.电源电压的有效值U=220 V，电饭煲为纯电阻用电器，故E1=Q1=U1I1t=220×5t=1100t，R1=U1I1=44 Ω，P1=U1I1=1100 W.而洗衣机为非纯电阻用电器，R2=UR2I2。
高中物理第二章恒定电流第10节实验测定电池的电动势和内阻课时训练(含解析)新人教版选修31
第10节实验:测定电池的电动势和内阻1.用伏安法测电池的电动势和内阻的实验中,下列说法中正确的是( C )A.应选用新的干电池作为被测电源,以使电压表读数变化明显C.移动滑动变阻器的滑片时,不能使滑动变阻器短路造成电流表过载D.使滑动变阻器阻值尽量大一些,测量误差才小解析:应选用旧的干电池作为被测电源,旧干电池的内阻很大会使电压表读数变化明显,选项A 错误;伏安法测电池的电动势和内阻实验中,应选用内阻较大的电压表和内阻较小的电流表,选项B错误;移动滑动变阻器的滑片时,不能让电流过载,选项C正确;滑动变阻器的阻值应该尽量大一些,但是过大影响实验操作也会使误差变大,选项D错误。
2.为测定一节干电池的电动势和内阻,用如图所示的电路,除干电池、开关、导线外,可供使用的实验器材还有:A.电流表(量程0～0.6 A)B.电流表(量程0～3 A)C.电压表(量程0～3 V)D.电压表(量程0～15 V)E.滑动变阻器(阻值范围0～10 Ω,额定电流2 A)F.滑动变阻器(阻值范围0～200 Ω,额定电流1 A)电流表应选,电压表应选,滑动变阻器应选。
(填器材前面的字母代号)解析:测定一节干电池的电动势和内阻,电流不应超过0.5 A,一节干电池的电动势为1.5 V左右,故电流表应选量程为0～0.6 A的,即选A;电压表应选量程为0～3 V的,即选C;滑动变阻器的最小电阻R=Ω=3 Ω,考虑到便于调节,滑动变阻器应选阻值范围为0～10 Ω的,即选E。
答案:A C E3.(2018·浙江温州适应性考试)在“测定电池的电动势和内阻”实验中,请回答下列问题: (1)某同学已完成如图1所示的连线,则连接电压表的另一根导线应该连接到(选填“A”“B”“C”或“D”)接线柱上,闭合开关前滑动变阻器的滑片移到(选填“B”或“C”)端。
(2)正确连接后,某次电压表示数如图2所示,示数为V;测得5组数据画出的U-I图线如图3所示,由图可得电池的电动势 E= V和内阻r= Ω(计算结果均保留三位有效数字)。
高二物理恒定电流试题答案及解析
高二物理恒定电流试题答案及解析1.关于电动势E的下列说法中正确的是A．电动势E的单位与电势、电势差的单位不相同B．电源电动势的大小随接入电路的变化而变化C．电动势E可表示为E=，由此可知电源内非静电力做功越多，电动势越大D．电动势较大，表示电源内部将其它形式能转化为电能的本领越大【答案】D【解析】电动势和电势，电势差的单位都是伏特，A错误；电源电动势的大小与外电路无关，只与电源本身的性质有关，B错误；电源电动势的表达式，取决于做功多少和电荷量的比值，不一定做功多，电动势就大，C错误；电源电动势反映了电源将其他能量转化为电能的本领，是电源本身的属性，D正确【考点】考查了对电源电动势的理解2.关于正常工作的电动机和白炽灯，以下说法中正确的是A．电动机和白炽灯消耗的电能均大于产生的热能B．电动机和白炽灯消耗的电能均等于产生的热能C．电动机消耗的电能大于产生的热能，白炽灯消耗的电能几乎等于产生的热能D．电动机消耗的电能等于产生的热能，白炽灯消耗的电能大于产生的热能【答案】C【解析】电动机、白炽灯都是纯电阻电器，消耗的电能和产生的热能相等，而电动机是非纯电阻电器，电动机消耗的电能一部分转化为机械能，还有一部分转化为热能，则消耗的电能大于产生的热能，所以C正确。
【考点】本题考查纯电阻与非纯电阻电路。
3.电源电动势的大小反映的是( ).A电源把电能转化成其他形式的能的本领的大小B电源把其他形式的能转化为电能的本领的大小C电源单位时间内传送电荷量的多少D电流做功的快慢.【答案】B【解析】电动势的大小反应的是电源把其他形式能转化成电能的本领大小，选项A错B对。
大小等于电源把单位正电荷从负极移动到正极克服电场力所做的功，而单位时间内传送电荷量的多少是电流的定义即，选项C错。
描述电流做功快慢的物理量是电功率而不是电动势选项D错。
【考点】电动势4.某闭合电路中，当有2C电量流过干电池，电池消耗了6J的化学能，则当有6C电量流过干电池，电池提供的电能为（）A．12J B．18J C．20J D．无法确定【答案】 B【解析】试题分析: 电源是把其他形式的能转化为电能的装置，由电动势的定义式E=可知：干电池电动势E=3V当有6C电量流过干电池，非静电力做功为W=qE=6×3J=18J，所以B正确。

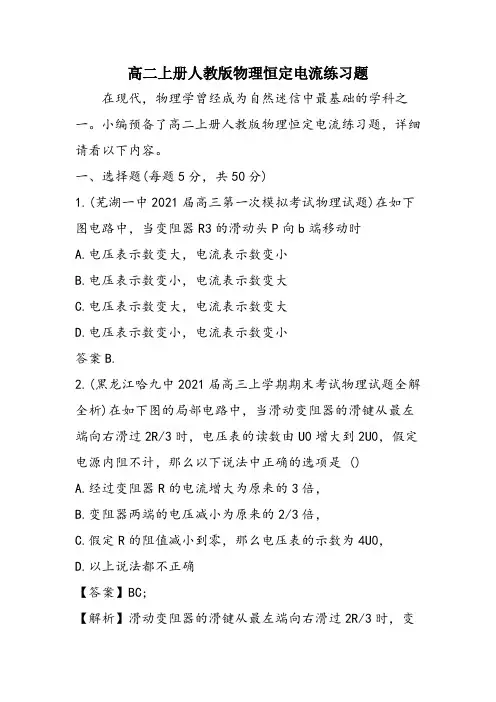

高二上册人教版物理恒定电流练习题
高二上册人教版物理恒定电流练习题在现代，物理学曾经成为自然迷信中最基础的学科之一。
小编预备了高二上册人教版物理恒定电流练习题，详细请看以下内容。
一、选择题(每题5分，共50分)1.(芜湖一中2021届高三第一次模拟考试物理试题)在如下图电路中，当变阻器R3的滑动头P向b端移动时A.电压表示数变大，电流表示数变小B.电压表示数变小，电流表示数变大C.电压表示数变大，电流表示数变大D.电压表示数变小，电流表示数变小答案B.2.(黑龙江哈九中2021届高三上学期期末考试物理试题全解全析)在如下图的局部电路中，当滑动变阻器的滑键从最左端向右滑过2R/3时，电压表的读数由U0增大到2U0，假定电源内阻不计，那么以下说法中正确的选项是 ()A.经过变阻器R的电流增大为原来的3倍，B.变阻器两端的电压减小为原来的2/3倍，C.假定R的阻值减小到零，那么电压表的示数为4U0，D.以上说法都不正确【答案】BC;【解析】滑动变阻器的滑键从最左端向右滑过2R/3时，变阻器连入电路的电阻是原来的1/3，电压表的读数由U0增大到2U0，依据欧姆定律，那么经过电压表的电流增大为原来的2倍，亦即经过变阻器R的电流增大为原来的2倍，故变阻器两端的电压减小为原来的2/3倍，应选项A错误，B正确.当滑动变阻器的滑键在最左端时，电压表的读数为U0，那么有 ,当滑动变阻器向右滑过2R/3时，电压表的读数增大到2U0，那么有 ,由以上二式失掉 ,故有 .因此，假定R的阻值减小到零，那么电压表的示数即为电源电动势，即为4U0，应选项C正确.【考点】电路.3.(上海市卢湾区2021届高三上学期期末考试)在右图所示的电路中，电池均相反，当电键S区分置于a、b两处时，导线MM′与NN′之间的安培力的大小区分为Fa、Fb，可判别Fa、Fb()(A)均为引力，Fa>Fb(B)均为斥力，Fa>Fb(C)均为引力，Fa(D)均为斥力，Fa答案D.4、(上海市徐汇区2021届高三上学期期末考试)在如下图的电路中，圈①、②、③处可以接小灯、电流表或电压表(均为理想电表)三种元器件，电源电动势E、内阻r均坚持不变，定值电阻R1︰R2︰R3︰R4=4︰3︰2︰1，小灯电阻RL=R1，R1>r，电路中有电流经过，以下说法中正确的选项是() (A)要使电源总功率最大，那么应该①接电流表，②接电压表，③接小灯(B)要使电源输入功率最大，那么应该①接电流表，②接小灯，③接电压表(C)要使路端电压最大，那么应该①接小灯，②接电压表，③接电流表(D)要使闭合电路中电源效率最高，那么应该①接小灯，②接电流表，③接电压表答案AD.5、(上海市闸北区2021届高三上学期期末练习卷)2021年法国迷信家阿尔贝?费尔和德国迷信家彼得?格林贝格尔由于发现巨磁电阻(GMR)效应而荣获了诺贝尔物理学奖。
高二物理恒定电流练习题(含答案)
高二物理恒定电流练习题(含答案) 高二物理恒定电流1.当变阻器R的阻值增加时，R两端的电压将减小，通过R的电流强度将减小。
2.若滑动变阻器的滑动端P向下滑动时，L2变亮，L1、L3、L4不变。
3.当滑动触头P向b端滑动时，A灯变暗，B灯变亮，R1消耗的功率变小。
4.原来断开的开关K闭合时，电路中Ua降低，Ub升高。
5.滑动变阻器的滑片P由b端逐渐向a端移动过程中，A2示数先增大后减小，A1示数先减小后增大。
6.电上所带电量为4μC。
7.可变电阻R4的取值为40Ω。
8.要使液滴上升，可使R2减小。
9.在这个电路中，有一个水平放置的平行板电C，带电液滴静止在其中。
四个电键都是闭合的。
如果只打开一个电键，液滴会怎样运动？选项包括：A。
只打开K1，液滴仍然保持静止；B。
只打开K2，液滴会加速向上运动；C。
只打开K3，液滴仍然保持静止；D。
只打开K4，液滴会加速向下运动。
10.在这个电路中，开关K最初是闭合的。
当电阻R1和R2的滑片处于图中所示位置时，带电尘埃P悬浮在平行板电中，保持静止状态。
要使尘埃加速向下运动，应该采取哪些措施？选项包括：A。
将R1的滑片向上移动；B。
将R2的滑片向上移动；C。
将R2的滑片向下移动；D。
断开开关K。
11.在这个电路中，电源的电动势是恒定的。
如何使灯泡变暗？选项包括：A。
增大R1；B。
减小R1；C。
增大R2；D。
减小R2.13.这个电路中，直线OAC表示某个直流电源的总功率P总随电流I变化的图像，抛物线OBC表示同一个电源内部的热功率Pr随电流I变化的图像。
如果A和B对应的横坐标是2A，那么线段AB表示的功率和I=2A对应的外电阻是什么？选项包括：A。
2W，0.5Ω；B。
4W，2Ω；C。
2W，1Ω；D。
6W，2Ω。
14.在这个电路中，电阻R=3Ω。
当开关K断开时，电源内电路消耗功率与输出功率之比为1:3；当K闭合时，电源内电路消耗功率与输出功率相等。
那么当K断开和闭合时，电灯L上消耗功率的比例是多少？选项包括：A。
恒定电流练习题
恒定电流练习题一、选择题1. 在恒定电流中，电流的方向是：A. 从正极流向负极B. 从负极流向正极C. 正负极之间来回流动D. 只在导线内部流动2. 欧姆定律描述的是：A. 电压与电流的关系B. 电阻与电流的关系C. 电压与电阻的关系D. 电流与电阻的关系3. 电阻的基本单位是：A. 欧姆B. 伏特C. 安培D. 法拉4. 以下哪个不是电路的基本元件：A. 电阻B. 电容C. 电感D. 变压器5. 电流的单位是：A. 伏特B. 安培C. 欧姆D. 法拉二、填空题6. 根据欧姆定律，电压U等于电流I与电阻R的乘积，即U=______。
7. 恒定电流的特点是电流大小和方向在一段时间内保持______。
8. 电路中的功率P可以通过公式P=U×I计算，其中U是电压，I是______。
9. 串联电路中，总电阻等于各个电阻的______。
10. 并联电路中，总电阻的倒数等于各个电阻倒数的______。
三、简答题11. 解释什么是串联电路，并给出串联电路中电流的特点。
12. 解释什么是并联电路，并给出并联电路中电压的特点。
13. 什么是基尔霍夫电流定律（KCL）？请简述其内容。
14. 什么是基尔霍夫电压定律（KVL）？请简述其内容。
15. 描述如何使用欧姆定律来计算一个电路中的电阻值。
四、计算题16. 一个电阻为100欧姆的电路，通过它的电流为0.5安培，求该电路两端的电压。
17. 在一个并联电路中，两个电阻分别为200欧姆和300欧姆，求总电阻。
18. 一个串联电路中，有两个电阻分别为200欧姆和300欧姆，通过它们的电流为0.5安培，求电路两端的电压。
19. 一个电路中，电阻为50欧姆，通过它的电流为2安培，求电路的功率。
20. 一个电路中，电压为12伏特，总电阻为4欧姆，求通过电阻的电流。
五、应用题21. 一个家庭电路中，有一盏灯标有“220V 100W”，求这盏灯正常工作时通过它的电流。
22. 一个实验室电路中，有一个电阻器标有“1000欧姆1W”，求这个电阻器在额定功率下工作时通过它的电流。
高中物理：恒定电流练习含答案
高中物理：恒定电流 练习（含答案）1、在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2匚向左迁移的负离子 所带电荷量为3 C,那么电解槽中电流强度大小为（）A . 0.1 AB . 0.2 AC . 0.3 AD . 0.5 A2、以下说法中正确的是（）A .在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流B .静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少C .在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力D .静电力移动电荷做功电势能减少,非静电力移动电荷做功电势能增加3、如图所示是某晶体二极管的伏安特性曲线，下列说法正确的是（）A .加正向电压时,二极管电阻较小，且随着电压的增大而增大B .加反向电压时,二极管电阻较大，无论加多大电压，电流都很小C .无论是加正向电压还是加反向电压，电压和电流都不成正比，所以二极管是非线性元件D .二极管加正向电压时，电流随电压变化是一条直线4、（双选）两只完全相同的灵敏电流计改装成量程不同的电压表V 1、V 2,若将两表串联后去测某 一线路的电压，则两只表（）A .读数相同B .指针偏转的角度相同C .量程大的电压表读数大D .量程大的电压表读数小5、下面是某电热水壶的铭牌，由此可知该电热水壶正常加热1 min 产生的热量为（）反向应HiW4,0 anYaw惠一一正向电珏/vC . 1.32X 104 J6、一段长为L 、电阻为R 的均匀电阻丝，把它拉成3L 长的均匀细丝后,再切成等长的三段，则其 中每一段电阻丝的阻值为（）A .3RB .RC . R7、如图所示,电源电动势为E,内阻为r 。
当可变电阻的滑片P 向b 点移动时，电压表,.•的读数U 1与电压表二•的读数U 2的变化情况是（）A. U 1变大,U 2变小B. U 1变大,U 2变大C. U 1变小,U 2变小D. U 1变小,U 2变大8、（双选）下列操作正确的是（）A .用多用电表测电压时，要将红表笔接高电势点B .用多用电表测电流时，应将多用电表串联接入电路C .用多用电表测电阻时，要选择合适挡位,使表头指针偏转角度尽可能大D .用多用电表测电阻时，待测电阻可以与外电路的电源相连接*9、关于电源的说法不正确的是（）A .电源外部存在着由正极指向负极的电场,内部存在着由负极指向正极的电场B .在电源外部电路中，负电荷靠电场力由电源的负极流向正极C .在电源内部电路中,正电荷靠非静电力由电源的负极流向正极D .在电池中,靠化学作用使化学能转化为电势能*10、（多选）小灯泡通电后其电流I 随所加电压U 变化的图线如图所示,P 为图线上一点,PN 为 图线的切线,PQ 为U 轴的垂线,PM 为I 轴的垂线,则下列说法中正确的是（）A.1.80X 103 J B . 1.10X 104 J D . 1.08X 105 JD .对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积 毫安表的满偏电流是1 mA,内电阻为100 Q ,现有两个定值电阻R 1 = 200 Q ,R 2=600 Q ,用这60 W ”，C 灯“20 V 20 W ”，D 灯“20 V 20 W ”。
(完整版)恒定电流分节习题汇总最全,推荐文档
第 2 页 共 10 页
10．根据上题的已知条件，求： (1)在 10s 钟内，整个电源中有多少其他形式的能转化为电能？ (2)若使用一段时间后发现电路中电流变为 3A,5min 内电源做功只有 2.16×104J，则每组蓄电池的电动势变为多少？
说明什么问题？
建议收藏下载本文，以便随时学习！ 第四节 串联电路和并联电路 习题精炼：
C．导体中没有电流时，就说明导体内部的电荷没有移动
D．恒定电流是由恒定电场产生的
6．一台半导体收音机，电池供电的电流是 8mA，也就是说( )
A．1h 电池供给 8C 的电量
B．1 000s 电池供给 8C 的电量
C．1s 电池供给 8C 的电量
D．1min 电池供给 8C 的电量
7．如图所示，在 NaCl 溶液中，正、负电荷定向移动，方向如图所示，若测得 2s 内有 1.0×1018 个 Na＋和 Cl－通过溶
( )
A．通电导线中自由电子定向移动的速率等于电流的传导速率
B．金属导线中电子运动的速率越大，导线中的电流就越大
C．电流是一个矢量，其方向就是正电荷定向移动的方向
D．国际单位制中，电流是一个基本物理量，其单位“安培”是基本单位
3.已知电子的电荷量为 e，质量为 m，氢原子的电子在核的静电力吸引下做半径为 r 的匀速圆周运动，则电子运动形
A．通过 R1 的电流强度必减少
B．电流表 A1 示数必增大
C．通过 R2 的电流强度必增大
D．电流表 A2 示数必增大
第 3 页 共 10 页
100 7．如图所示的电路中，小量程电流表的内阻 Rg＝100Ω，满偏电流 Ig＝1mA，R1＝900Ω，R2＝999Ω.
(1)当 S1 和 S2 均断开时，改装所成的表是什么表？量程多大？ (2)当 S1 和 S2 均闭合时，改装所成的表是什么表？量程多大？
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．如图所示为某一电源的U -I 曲线，由图可知 ( ) A ．电源电动势为2.0 V B ．电源内阻为
3
1Ω C ．电源短路时电流为6.0A
D ．电路路端电压为1.0 V 时，电路中电流为5.0 A
2． 如图所示，a 、b 分别表示一个电池组和一只电阻的伏安特性曲
线。
以下说法正确的是 ( )
A ．电池组的内阻是1Ω
B ．电阻的阻值为0.33Ω
C ．将该电阻接在该电池组两端，电池组的输出功率将是4W
3.把一个量程为5 mA 的电流表改装成欧姆表R ×1挡，电流表的内阻是50 Ω，电池的电动势是1.5 V ，经过调零之后测电阻，当欧姆表指针指到满偏的3
4位置时，被测电阻的阻值是( )
A ．50 Ω
B ．100 Ω
C ．16.7 Ω
D ．400 Ω 4.下图为—正在测量中的多用电表表盘。
（1）如果是用直流5mA 挡测量电流，则读数为 mA 。
（2）如果是用直流10V 挡测量电压，则读数为 V 。
（3）如果是用直流2.5V 挡测量电压，则读数为 V 。
（4）如果是用×100Ω挡测量电阻，则电阻值为 Ω。
5.（1）把一个量程为5mA
的电流表改装成欧姆表
RX1档，电流表内阻50欧姆，电池电动势1.5V ，经过调零之后测电阻，档欧姆表指针指到满偏的3/4时，被测电阻的阻值是_____
（2）．用如图1所示的多用电表测量电阻，要用到选择开关K 和两个部件S 、T 。
请根据下列步骤完成电阻测量:
①旋动部件________，使指针对准电流的"0"刻线。
②将K 旋转到电阻挡"×l00"的位置。
③将插入"十"、"－"插孔的表笔短接，旋动部件_______，使指针对准电阻的_________ (填"0刻线"或"∞刻线")。
④将两表笔分别与侍测电阻相接，发现指针偏转角度过小。
为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按_______的顺序避行操作，再完成读数测量。
A ．将K 旋转到电阻挡"×1k"的位置
B ．将K 旋转到电阻挡"×10"的位置
C ．将两表笔的金属部分分别与被测电阻的两恨引线相接
D ．将两表笔短接，旋动合适部件，对电表进行校准
6．用如图所示电路，测定一节干电池的电动势和内阻．电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R 0起保护作用．除电池、开关和导线外，可供使用的实验器材还有：
(a)电流表(量程0.6A 、3A) (b)电压表(量程3V 、15V)
(c)定值电阻(阻值1Ω、额定功率5W) (d)定值电阻(阻值10Ω、额定功率10W) (e)滑动变阻器(阻值范围0～10Ω、额定电流2A)
(f)滑动变阻器(阻值范围0～100Ω、额定电流1A)．那么
(1)要正确完成实验，电压表的量程应选择________V ，电流表的量程应选择________A ；R 0应选择________Ω的定值电阻，R 应选择阻值范围是________Ω的滑动变阻器． (2)引起该实验系统误差的主要原因是______________________． 7. 用电流表和电压表测定电池的电动势和内电阻的实验中，所用电流表和电压表的内电阻分别
为01
.Ω和Ωk 1，如图所示为所需的器材。
O U/V 6.0 2.0 0.8
U /V I /A 4 2
O a b
（1）请你把它们连成实验电路，注意两个电表要选用适当量程，并要求变阻器的滑动片在左端时其电阻值最大。
（2）一位同学记录的6组数据见下表，试根据这些数据在图中画出U -I 图线，根据图线求出电池的电动势E =________V ，内阻r =________Ω。
8.实验室中用如图8-5-6所示的电路可测量电源的电动势和内电阻.实验时，先闭合开关，调节电阻箱阻值为R 1时，电流表的示数为I 1；再次调节电阻箱，当阻值为R 2时，电流表的示数为I 2. （1）若不计电流表的内阻，试利用上述物理量写出电源电动势E 和内电阻r 的表达式. （2）若计电流表的内阻，从理论上分析，用上述方法测出的数据与真实值比较，电动
势 ，内电阻 （填“偏大”、“偏小”或“不变”）.
（3）实验中某同学利用测得的数据，描绘出电流的倒数
I
1
与电阻箱接入电阻R 的关系图象，由图8-5-7可知该电源的电动势为 V ，内电阻为 Ω.
9.在一次实验时某同学用游标卡尺测量（如图），示数为 cm 。
在一次实验时某同学用螺旋测微器测量（如图），示数为 mm 。
10.如图所示，电源电动势为E=30V ，内阻为r=1Ω，电灯上标有“6V ，12W ”字样，直流电动机线圈电阻R=2Ω.若电灯恰能正常发光， 求：1、流过电灯的电流是多大？
2、电动机两端的电压是多大？
3、电动机输出的机械功率是多少。
I/A
U
0.5 0.6
图8-5-7
8-5-6。
