电子游标卡尺的读数与使用
游标卡尺的读数方法和使用方法
游标卡尺的读数方法和使用方法游标卡尺是一种常见的测量工具，用于测量物体的细小尺寸。
它通过移动游标和主尺尺刻上的刻度来测量物体的长度，能够达到毫米和亚毫米的精度。
游标卡尺的读数方法和使用方法如下：1.读数方法：游标卡尺上通常有两个游标，一个固定游标和一个可移动游标。
固定游标位于主尺上，刻度基本和主尺上的刻度一致，用于确定主尺上的整数刻度。
可移动游标则位于固定游标上方，上面有分度尺。
两个游标之间的距离可以通过游标上的刻度来测量。
-首先，将测量物放置在卡尺的测量面上。
-其次，将卡尺缓慢闭合，确保测量物与游标之间的紧贴。
- 注意游标的读数。
游标上的刻度分为长刻度和短刻度。
长刻度表示0.1mm，短刻度表示0.02mm。
-游标的读数应该包括主尺上的整数刻度和可移动游标上的刻度。
主尺上的整数刻度是固定游标最接近0刻度的刻度。
可移动游标上的刻度是与固定游标对齐的刻度。
- 长刻度上的刻度读取是整数，短刻度上的刻度读取是小数。
根据短刻度的位置，确定小数的读数，例如0.02mm、0.04mm、0.06mm等。
- 读取测量结果时，将主尺上的整数刻度和可移动游标上的刻度加在一起，得到最终的读数结果。
例如，主尺读数为10mm，游标读数为0.46mm，那么总读数为10.46mm。
2.使用方法：-使用前，确保卡尺的刻度清晰可读，并保持卡尺的整洁。
-打开卡尺，确保游标能够自由移动，并且刻度之间没有阻碍。
-在测量前，检查卡尺的零点误差。
将游标完全闭合并对齐零刻度，确认游标刻度零刻度与主尺刻度对齐。
-将测量物放置在测量面上。
可以使用手或其它合适的方式将测量物固定在测量面上，以确保其在测量过程中不会移动。
-缓慢闭合卡尺，让测量物与游标之间的间隙最小，并保持垂直于测量平面。
-读取游标卡尺的测量结果，按照上述读数方法确定最终结果。
-注意避免强力击打或弯曲卡尺，以免影响测量精度。
-使用后，应仔细清洁卡尺并放置在干燥的地方，避免受潮或受损。
总结：游标卡尺是一种简单易用，测量精度较高的测量工具。
使用游标卡尺的方法和读数方法
使用游标卡尺的方法和读数方法使用游标卡尺的方法和读数方法游标卡尺是一种精密测量工具，广泛应用于机械加工、电子制造、汽车维修等领域。
本文将介绍如何正确使用游标卡尺以及读数的方法。
一、准备工作在使用游标卡尺之前，需要进行以下准备工作：1. 清洁：将游标卡尺上的灰尘和油污清洗干净，保持表面光滑。
2. 校准：使用专门的校准工具或者对比已知长度进行校准，确保游标卡尺的精度符合要求。
3. 选择合适的测量范围：根据被测物体的大小选择合适的游标卡尺，防止超出范围导致误差增大。
二、使用方法1. 夹紧被测物体：用手或夹具将被测物体夹住，保证其不会移动或晃动。
2. 放置游标卡尺：将游标卡尺放置在被测物体上，并使其与被测物体表面接触。
3. 调整零位：调整游标卡尺上的零位刻度与被测物体表面对齐，确保测量的起点正确。
4. 移动游标卡尺：轻轻移动游标卡尺，直到其另一端与被测物体的另一侧接触，确保测量终点正确。
5. 读数：读取游标卡尺上指针所在刻度的值，并加上零位刻度的值即为被测物体的长度。
三、读数方法1. 主刻度读数：主刻度是游标卡尺上最长的刻度线，每个主刻度代表1毫米或0.1英寸。
当指针在主刻度线上时，读取指针所在主刻度线之前的所有小刻度线的值，并加上指针所在位置处小刻度线的数值即可得到长度值。
2. 副刻度读数：副刻度是主刻度之间的小分段，每个副刻度代表0.1毫米或0.01英寸。
当指针在副刻度之间时，先读取指针所在主刻度线之前所有小分段的值，再加上指针所在位置处副分段所代表的数值即可得到长度值。
3. 零误差修正：有些游标卡尺可能存在零位误差，即当两侧接触时指针不在零位刻度上。
此时需要进行修正，将指针所在位置处的数值加上零位误差即可得到准确长度值。
总结使用游标卡尺需要注意保持其清洁和精度，选择合适的测量范围，并且正确调整起点和终点。
读数时需要分别读取主刻度和副刻度，并进行零误差修正。
只有掌握了正确的使用方法和读数方法，才能保证游标卡尺的精度和准确性。
游标卡尺操作指导书
一、普通（无表头）游标卡尺操作规范：1、普通游标卡尺的基本结构图2、普通游标卡尺的使用说明2.1 使用前，先松开尺框上的固定螺钉，将尺框平稳拉开。
用布将测量面、导向面擦干净。
2.2 检查“零”位：轻推尺框，使两个量爪测量面合并，观察游标“领”刻线与尺身“零”刻线应对齐，游标尾刻线与尺身相应刻线应对齐。
否则应送相关部门校正。
2.3测量外径尺寸时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数（如图所示）。
注意点：测量时，卡脚不得用力紧压工件，以免卡脚变形或磨损，影响测量的准确度。
2.4测量内孔尺寸时，两上卡脚应张开到略小于被测尺寸，再慢慢张开并轻轻地接触零件的内表面。
量爪应在孔的直径方向上测量。
2.4.1圆弧内测量爪测量（参照图示）圆弧内测量爪测量孔径、沟槽等内尺寸时，卡尺的读数L1量爪内测量面间的距离，被测的正确尺寸还应加上量爪的尺寸b,即L= L1+b 。
圆弧内量爪b的尺寸一般为10mm或20mm。
bL1L2.5 测量深度尺寸时，应使深度尺杆与被测工件底面相垂直(如图所示)3、游标卡尺的读法游标卡尺上的主尺刻线间距为l毫米，副尺有读数值为0．1毫米、0．05毫米、0．02毫米三种。
目前以0．02毫米的为最多。
游标卡尺的读数方法是：a、首先在主尺上读出副尺零线左面（零刻度线）所对尺寸的整数值。
b、其次找出副尺上与主尺刻度能对准的那一根刻线，读出尺寸的毫米小数值。
c、这样，整数与小数之和就是被测零件的尺寸。
举例子是0．02毫米游标卡尺所表示的尺寸。
4、注意事项4.1 不要把卡尺当作卡钳或螺丝扳手用，或把量爪的尖端用作画线工具。
4.2 移动尺框和微调装置时，应松开紧固螺钉。
4.3 带深度尺的卡尺，用完后要合并量爪(合并时，需留有1毫米左右的距离，以防止量爪磨损)。
否则，较细的深度尺露在外边，容易变形甚至折断。
卡尺使用完毕，必须擦净上油，放回卡尺盒内。
游标卡尺的读数方法课件
01
由于操作不当或技能不熟练，可能导致测量误差。
卡尺本身引起的误差
02
由于卡尺制造工艺、材料和磨损等因素的影响，可能导致测量
误差。
环境因素引起的误差
03
由于环境温度、湿度和气压等因素的影响，可能导致测量误差
。
04
游标卡尺的应用实例
游标卡尺在机械制造中的应用
01
0柱体的直径，确保符 合设计和加工要求。
游标卡尺在科学研究中的应用
测量样品尺寸
在科学研究中，常常需要测量样品的尺寸，游标卡尺是一种重要 的工具。
测量细胞大小
在生物学研究中，游标卡尺可以用于测量细胞的大小，帮助研究 细胞生长和分裂。
测量液体粘度
通过使用游标卡尺测量液体流动时的厚度变化，可以计算液体的 粘度，为科学研究提供数据支持。
05
总结与展望
游标卡尺的读数方 法课件
contents
目录
• 游标卡尺的基本知识 • 游标卡尺的读数方法 • 游标卡尺的使用方法 • 游标卡尺的应用实例 • 总结与展望
01
游标卡尺的基本知识
游标卡尺的定义与用途
01
游标卡尺是一种用于测量内径、 外径、深度等尺寸的测量工具。
02
游标卡尺适用于各种金属、塑料 等材料的测量，具有使用方便、 测量精度高等特点。
03
未来，对于游标卡尺的使用和维 护将更加受到重视，以保证其测
量精度和长期使用寿命
04
THANKS
感谢观看
放置目标
然后将目标放入测量爪之间， 注意不要超过测量爪的最大测
量范围。
锁定测量爪
接着，轻轻按下测量爪，直到 听到咔嚓一声，表示测量爪已
经锁定在目标位置。
游标卡尺的使用方法和读数方法
游标卡尺的使用方法和读数方法游标卡尺是一种常用于测量物体尺寸的工具，它具有精度高、使用方便等优点。
下面将介绍游标卡尺的使用方法和读数方法。
一、游标卡尺的使用方法：1. 准备工作：在使用游标卡尺之前，首先要确保其清洁无尘，并检查游标卡尺的刻度是否清晰可见，以保证测量的准确性。
2. 开合游标卡尺：将游标卡尺的两个测量臂张开，使其与待测物体的尺寸相适应。
一般情况下，较小的尺寸可使用内测量臂进行测量，较大的尺寸则需要使用外测量臂。
3. 对齐游标卡尺：将游标卡尺的测量臂和待测物体的表面对齐，确保游标卡尺与物体的接触面保持平行。
4. 闭合游标卡尺：用手轻轻闭合游标卡尺，直到两个测量臂紧密贴合在待测物体的表面上。
5. 读数：根据游标卡尺上的刻度线来读取尺寸。
游标卡尺上通常有两种刻度，一种是主刻度，一种是副刻度。
主刻度表示整数部分，而副刻度则表示小数部分。
二、游标卡尺的读数方法：1. 主刻度读数：找到游标卡尺上与待测物体两个测量臂接触的主刻度线。
主刻度线的读数是从游标卡尺的固定端开始往游标卡尺的活动端数过去的刻度数。
如果有一个主刻度线与活动端对齐，则读数为该主刻度线的刻度值；如果有两个主刻度线与活动端分别对齐，则读数为这两个主刻度线之间的刻度值加上活动端对齐的主刻度线的刻度值。
2. 副刻度读数：在主刻度的基础上，再根据副刻度的位置进行读数。
副刻度一般是10个等分，每个等分表示0.1毫米。
如果活动端对齐的主刻度线中间有副刻度线与之对齐，则读数为该副刻度线的刻度值。
3. 综合读数：将主刻度和副刻度的读数综合起来，得到最终的测量结果。
如果没有副刻度，只有主刻度的读数，则直接将主刻度的读数作为测量结果。
总结：游标卡尺是一种常用的测量工具，使用方法简单，读数准确。
通过掌握游标卡尺的使用方法和读数方法，可以方便地进行尺寸测量工作。
在使用游标卡尺时，需要注意保持其清洁无尘，对齐测量臂和待测物体的表面，并准确读取刻度值。
这样才能获得准确的测量结果，满足实际应用的需求。

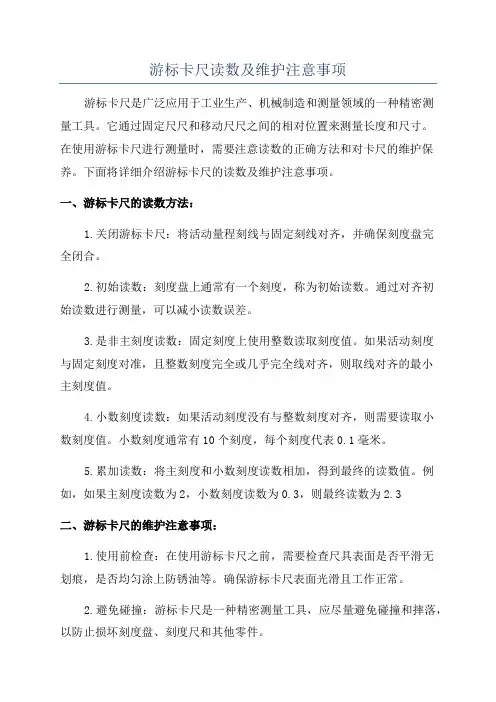

游标卡尺读数及维护注意事项
游标卡尺读数及维护注意事项游标卡尺是广泛应用于工业生产、机械制造和测量领域的一种精密测量工具。
它通过固定尺尺和移动尺尺之间的相对位置来测量长度和尺寸。
在使用游标卡尺进行测量时，需要注意读数的正确方法和对卡尺的维护保养。
下面将详细介绍游标卡尺的读数及维护注意事项。
一、游标卡尺的读数方法：1.关闭游标卡尺：将活动量程刻线与固定刻线对齐，并确保刻度盘完全闭合。
2.初始读数：刻度盘上通常有一个刻度，称为初始读数。
通过对齐初始读数进行测量，可以减小读数误差。
3.是非主刻度读数：固定刻度上使用整数读取刻度值。
如果活动刻度与固定刻度对准，且整数刻度完全或几乎完全线对齐，则取线对齐的最小主刻度值。
4.小数刻度读数：如果活动刻度没有与整数刻度对齐，则需要读取小数刻度值。
小数刻度通常有10个刻度，每个刻度代表0.1毫米。
5.累加读数：将主刻度和小数刻度读数相加，得到最终的读数值。
例如，如果主刻度读数为2，小数刻度读数为0.3，则最终读数为2.3二、游标卡尺的维护注意事项：1.使用前检查：在使用游标卡尺之前，需要检查尺具表面是否平滑无划痕，是否均匀涂上防锈油等。
确保游标卡尺表面光滑且工作正常。
2.避免碰撞：游标卡尺是一种精密测量工具，应尽量避免碰撞和摔落，以防止损坏刻度盘、刻度尺和其他零件。
3.防止尘埃和污染：长期暴露在灰尘、湿气和腐蚀性气体中可能导致游标卡尺表面腐蚀，影响测量精度。
因此，应将其存放在干燥、清洁的环境中，并定期进行表面清洁和防锈处理。
4.定期校准：游标卡尺的测量精度可能随着时间的推移而产生变化。
为了确保测量准确性，应定期将游标卡尺送到专业机构进行校准。
5.不要过量使用力量：在使用游标卡尺进行测量时，避免过量使用力量，以防止造成卡尺变形或其他损坏。
三、游标卡尺的保养方法：1.表面清洁：使用软布蘸取清水或洗涤剂轻轻擦拭游标卡尺的表面，清除尘埃和污垢。
切勿使用酸性或腐蚀性溶剂，以免损坏表面。
2.防锈处理：在清洁后，用干燥的软布蘸取一些防锈剂，轻轻涂抹在游标卡尺的表面，防止生锈和腐蚀。
游标卡尺的正确读数方法
游标卡尺的正确读数方法游标卡尺是一种常用于测量物体长度的量具，在工业生产及实验室中广泛使用。
然而，由于游标卡尺的读数方式相对较为复杂，许多人在使用时往往存在一定的困惑。
本文将为大家详细介绍游标卡尺的正确读数方法。
游标卡尺是一种直尺状的测量工具，由固定测量尺、滑动游标和游标尺两侧的尺规组成。
滑动游标上刻有许多等分线，通过对等分线的读数，可以准确测量出物体的长度。
在操作游标卡尺时，需要注意一些技巧和要点，以确保读数的准确性。
一、准备工作在使用游标卡尺之前，首先应查看卡尺是否完好无损，并检查游标卡尺的刻度是否清晰可见。
如果卡尺存在破损或不清晰的情况，应及时更换或修复。
二、选择合适的测量范围游标卡尺通常有不同的型号和测量范围，选择合适的测量范围对于准确测量十分重要。
在选择游标卡尺时，应根据被测物体的长度确定合适的尺寸。
如果被测物体长度超过了卡尺的测量范围，应选择更大范围的游标卡尺进行测量。
三、正确握持游标卡尺正确的握持游标卡尺对于测量结果的准确性也非常重要。
一般而言，将游标卡尺的手柄部分握在右手中，将固定测量尺的精确端放在被测物体的一端。
在进行具体测量之前，应先将游标卡尺合拢，以确保准确初始位置。
四、确定整数位的读数在开始测量之前，需要首先确定整数位的读数。
在固定测量尺上的整数刻度线上找到最接近被测物体的刻度。
如果被测物体的一端与整数刻度线对齐，整数位的读数即为对应整数刻度线上的数值。
五、确定小数位的读数在确定整数位的读数后，需要确定小数位的读数。
小数位的读数通常由游标尺上的等分线决定。
根据游标尺上的等分线和固定测量尺上的刻度线之间的对应关系，可以确定小数位的读数。
游标尺上的等分线通常分为10个等分，在读数时需要注意游标尺上的等分线与固定测量尺上的刻度线之间的对应关系。
例如，当游标尺上的第3条等分线与固定测量尺上的刻度线对齐时，小数位的读数为0.3。
同样，当游标尺上的第9条等分线与固定测量尺上的刻度线对齐时，小数位的读数为0.9。
游标卡尺的读数及使用方法
游标卡尺的读数及使用方法游标卡尺是一种用来测量物体长度、宽度、直径等尺寸的工具。
它具有简单易用、测量精度高的特点，被广泛应用于工业生产、机械制造、科学研究等领域。
下面是游标卡尺的读数及使用方法的介绍。
一、游标卡尺的读数方法游标卡尺上通常有一条刻度线，它分为两部分，一部分是主刻度，代表1毫米或1厘米的长度；另一部分是副刻度，用来进一步细分读数。
1.主刻度读数读取主刻度的方法是利用两个固定刻度之间的刻度差来得出测量结果。
读数时要注意两个固定刻度之间有一个移动游标，该移动游标有很小的刻度，用来进一步细分读数。
例如，游标卡尺上的一个固定刻度标记为0，然后移动游标移到与刻度线对齐的位置，移动游标上的刻度标记为5，那么该读数为0.5毫米。
如果移动游标在刻度线的中间，则读数为0.05毫米。
2.副刻度读数副刻度是对主刻度进行细分，它通常分为10个部分，每个部分代表0.1毫米或1厘米的长度。
读取副刻度时，要注意主刻度的读数，并将副刻度的读数加在主刻度读数上。
例如，读取主刻度为1.5毫米，然后在副刻度上读取到3，那么最终的读数为1.53毫米。
二、游标卡尺的使用方法1.准备工作首先，要确保游标卡尺的刻度线清晰可见，并且游标卡尺可以自由移动。
如果刻度线模糊不清或游标卡尺无法移动，需要进行清洁和维护。
2.放置测量物体将需要测量的物体放在游标卡尺上，确保物体与游标卡尺平行且贴紧。
这样可以避免误差的产生。
3.读取测量结果根据上述所述的读数方法，准确读取游标卡尺的测量结果。
如果有需要，可以多次测量并取平均值，以提高测量的准确性。
4.注意事项使用游标卡尺时，需要注意以下几点：（1）避免直接用手触摸游标卡尺的刻度线部分，以免产生污染或损坏刻度线。
（2）使用完毕后，应将游标卡尺清洁干净，并放回存放位置，以免丢失或损坏。
（3）在进行测量时，注意避免外界因素对测量结果的影响，例如风力、振动等。
三、游标卡尺的维护保养为了保证游标卡尺的使用寿命和测量的准确性，以下是一些推荐的维护保养方法：1.定期清洁使用清洁的布擦拭游标卡尺的表面，特别是刻度线和刻度线之间的间隙。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子游标卡尺的读数与使用
电子游标卡尺是一种量度物品的普遍仪器，它使用于度量有形物品外形及大小尺寸的测量，广泛应用于数控机床，机械设备，检验室，精密仪器制造等领域。
电子游标卡尺主要由弹簧支承，电子传感器，计算机系统，调控机构及显示装置等部件组成，可以根据需要进行数据采集，控制和处理，以便准确地测量某一给定物体的尺寸，质量和形状。
电子游标卡尺的读数采用一种特殊的测量原理，即使用一个触摸滑块移动，以获得一定大小的读数。
当滑块移动时，会有一个电子传感器的振动，这种振动会引起一个电学电位变化，随着电压变化，滑块会自动移动指定量的位置。
而当滑块移动到指定的位置时，电子传感器的振动便会减弱，于是计算机系统就可以将指定位置的电压值转换成毫米、千分之一等单位，以便测量精度。
电子游标卡尺的使用是非常灵活的，可以根据测量任务的不同确定不同的读取精度。
普通电子游标卡尺有2μm以上的精度，采用高精度的游标卡尺可以达到0. 1μm的精度；偶尔可以采用特殊技术，将游标卡尺的精度调整至0.001μm，以达到更高的精度，为精密机械设备作出更精确的测量。
另外，电子游标卡尺可以采用定位式自动零点校正，使测量精度更高。
使用定位式自动零点校正时，由两个滑块组成，其中一个滑块可以自由移动，用于测量物体的尺寸；另一个滑块则可以锁定在特定位置，以便测量物体的位置。
而采用定位式自动零点校正后，可以有
效地提高测量的精度。
电子游标卡尺的使用可以大大节省人力和时间，使工业生产流程得以优化，提高生产效率和质量。
在机械设备制造，机床调整，零件精加工，检验室测量等领域，电子游标卡尺都可以发挥重要作用，为用户提供准确，可靠，高效的测量数据。
在使用电子游标卡尺时，应尽量避免长时间曝露在热源或水中，并应注意清洁，避免灰尘、水分，油污等污染卡尺外表。
另外，当所测量的物体尺寸超过卡尺长度时，应使用标准比较方法，以避免测量误差的产生。
总之，电子游标卡尺无疑是工业测量的一种重要工具，它的准确，可靠，高效的特点让它受到越来越多工业领域的应用，为工业测量提供了一种新的选择。
