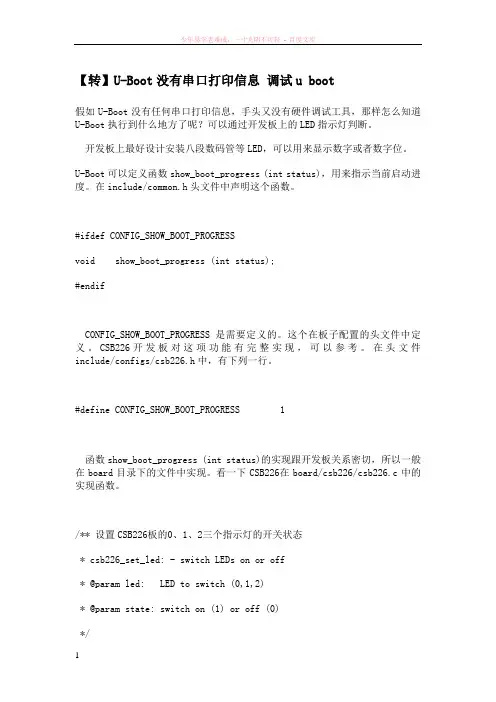

【转】U-Boot没有串口打印信息调试u boot假如U-Boot没有任何串口打印信息，手头又没有硬件调试工具，那样怎么知道U-Boot执行到什么地方了呢？可以通过开发板上的LED指示灯判断。
开发板上最好设计安装八段数码管等LED，可以用来显示数字或者数字位。
U-Boot可以定义函数show_boot_progress (int status)，用来指示当前启动进度。
在include/common.h头文件中声明这个函数。
#ifdef CONFIG_SHOW_BOOT_PROGRESSvoid show_boot_progress (int status);#endifCONFIG_SHOW_BOOT_PROGRESS是需要定义的。
这个在板子配置的头文件中定义。
CSB226开发板对这项功能有完整实现，可以参考。
在头文件include/configs/csb226.h中，有下列一行。
#define CONFIG_SHOW_BOOT_PROGRESS 1函数show_boot_progress (int status)的实现跟开发板关系密切，所以一般在board目录下的文件中实现。
看一下CSB226在board/csb226/csb226.c中的实现函数。
/** 设置CSB226板的0、1、2三个指示灯的开关状态* csb226_set_led: - switch LEDs on or off* @param led: LED to switch (0,1,2)* @param state: switch on (1) or off (0)*/void csb226_set_led(int led, int state){switch(led) {case 0: if (state==1) {GPCR0 |= CSB226_USER_LED0; } else if (state==0) {GPSR0 |= CSB226_USER_LED0; }break;case 1: if (state==1) {GPCR0 |= CSB226_USER_LED1; } else if (state==0) {GPSR0 |= CSB226_USER_LED1; }break;case 2: if (state==1) {GPCR0 |= CSB226_USER_LED2; } else if (state==0) {GPSR0 |= CSB226_USER_LED2;}break;}return;}/** 显示启动进度函数，在比较重要的阶段，设置三个灯为亮的状态（1, 5, 15）*/void show_boot_progress (int status){switch(status) {case 1: csb226_set_led(0,1); break;case 5: csb226_set_led(1,1); break;case 15: csb226_set_led(2,1); break;}return;}这样，在U-Boot启动过程中就可以通过show_boot_progresss指示执行进度。
CodeWarrior+USBTAP调试U-Boot技巧
CodeWarrior+USBTAP调试U-Boot2010-07-15 15:55:50分类：LINUX!# U-Boot 编译调试 ## 请参考Pro_&_Linux_App_Edition_Targeting_Manual.chm./ltib ## install ltib$ ./ltib -p u-boot -m prep ## get U-Boot source$ cd rpm/BUILD/u-boot-1.1.3$ vim config.mkDBGFLAGS = -g2 -gdwarf-2AFLAGS_DEBUG = -Wa,-gdwarf2OPTFLAGS = -O1$ vim u-boot-1.1.3/lib_ppc/board.c ## line624: debug => printfdebug ("Now running in RAM - U-Boot at: %08lx\n", dest_addr);=> printf ("Now running in RAM - U-Boot at: %08lx\n", dest_addr);$ make ## 编译，最好用 ./ltib -p u-boot -m scbuild注意: 用ltib 编译，要修改confing/platform/mpc8349itx/.config中CLFAGS参数编译常用(make distclean ; make MPC8349ITX_config ; make )启动linux samba服务，将u-boot目录做共享目录由windows访问在windows上访问uboot共享目录，打开后右键点击共享目录，映射为磁盘驱动器z启动CodeWarrior IDE，@ IDE: File > Open , find and open ELF file: u-boot , click OK@ IDE: Choose Debugger : CodeWarrior USB TAP , click OK按照提示选择添加缺少的文件start.S(前提是将源码完全复制)，其余会自动添加，不能自动添加的，手动添加。
uboot dm-gpio使用方法以及工作流程
uboot dm-gpio使用方法以及工作流程1. 引言1.1 介绍【引言】uboot dm-gpio是uboot中的一个驱动模块，用于控制板上的GPIO（General Purpose Input/Output）引脚。
GPIO引脚在嵌入式系统中起着非常重要的作用，可以用于控制外设、传输数据、进行通信等功能。
uboot dm-gpio模块可以帮助开发人员在bootloader阶段对GPIO进行操作，这在嵌入式系统的启动过程中是非常关键的。
本篇文章将介绍uboot dm-gpio的概述、使用方法、工作流程以及示例和注意事项。
读者可以通过学习本文了解如何在uboot中使用dm-gpio模块来控制GPIO，并且掌握一些使用上的注意事项，从而更好地应用于自己的嵌入式系统开发中。
1.2 背景在嵌入式系统开发中，GPIO（General Purpose Input/Output）是一种非常常用的接口，用于控制外部设备和传感器。
在嵌入式系统中，引导加载程序（Bootloader）的选择至关重要，因为它负责初始化硬件设备和加载操作系统。
U-Boot是一种常用的开源引导加载程序，它支持多种处理器架构和嵌入式设备。
随着U-Boot的不断发展，新的GPIO框架被引入，称为`dm-gpio`，它提供了更强大和灵活的GPIO控制接口。
`dm-gpio`通过设备模型（Device Model）的方式管理GPIO设备，使得开发者可以更方便地管理和控制GPIO。
在使用`dm-gpio`之前，开发者需要了解其概念、使用方法和工作流程，以确保正确地配置和操作GPIO接口。
本文将介绍`dm-gpio`的概念、使用方法和工作流程，同时给出一个示例来演示如何在U-Boot中使用`dm-gpio`来控制GPIO。
我们还会提供一些注意事项，帮助开发者避免常见的问题和错误。
2. 正文2.1 uboot dm-gpio概述在U-Boot中，dm-gpio是一个设备模型中的GPIO控制器，用于控制通用输入输出端口。
uboot启动参数设置
nand erase 40000 1c0000 nand erase offset size
nand write 30800000 40000 1c0000 存放内存30800000位置上的uImge，烧写到nandflash的40000位置上
=========================================================================================
例如如下：
FS2410# setenv serverip 192.168.7.x (其中X是虚拟机中IP的最后的数字[用ifconfig可以获取]）
farsight_N中的N用座位号来表示，比如座位4即为farsight_4 //设置uboot传给内核的参数
saveenv
自定义参数版本：
4.设置UBOOT参数
确保一下FS2410的核心班上的JP1跳线帽短接了，给板子上电,
查看板子启动信息，如果板子启动信息中，有U-Boot 1.3.1(Oct 25 2008 - 15:45:21)或者更新的版本，则直接设置下面的参数，否则根据文档烧录 u-boot131-for-farsight-shenzhen-advanced-drivers.bin（请参考文档"farsight-实验前的准备步骤-v2.3.doc"）
setenv bootargs console=ttySAC0,115200 init=/linuxrc root=/dev/nfs nfsroot=192.168.7.113:/opt/filesystem ip=192.168.7.173:192.168.7.113:192.168.7.1:255.255.255.0:farsight_13:eth0:off //或者console=ttySAC0,115200 root=1f02 rootfstype=jffs2 rw init=/linuxrc mem=64M
2440超详细U-BOOT(UBoot介绍+H-jtag使用+Uboot使用)
凌FL2440超详细U-BOOT作业（UBoot介绍+H-jtag使用+Uboot使用）Bootloader是高端嵌入式系统开发不可或缺的部分。
它是在操作系统内核启动之前运行的一段小程序。
通过这段小程序，我们可以初始化硬件设备、建立内存空间的映射图，从而将系统的软硬件环境带到一个合适的状态，以便为最终调用操作系统内核准备好正确的环境。
现在主流的bootloader有U-BOOT、vivi、Eboot等。
本次作业先做Uboot的烧写吧。
希望通过这个帖子，能让更多的初学者朋友了解一些UBoot的知识，也希望高手朋友对我的不足予以斧正。
首先说一下什么是Uboot：U-Boot，全称Universal Boot Loader，是遵循GPL条款的开放源码项目。
从FAD SROM、8xxROM、PPCBOOT逐步发展演化而来。
其源码目录、编译形式与Linux内核很相似，事实上，不少U-Boot源码就是相应的Linux内核源程序的简化，尤其是一些设备的驱动程序，这从U-Boot源码的注释中能体现这一点。
但是U-Boot不仅仅支持嵌入式Linu x系统的引导，当前，它还支持NetBSD, VxWorks, QNX, RTEMS, ARTOS, LynxOS嵌入式操作系统。
其目前要支持的目标操作系统是OpenBSD, NetBSD, FreeBSD,4.4BSD, Linux, SVR4, Esix, Solaris, Irix, SCO, Dell, NCR, VxWorks, LynxOS, pSOS, QNX, RTEMS, ARTOS。
这是U-Boot中Universal的一层含义，另外一层含义则是U-Boot除了支持PowerPC系列的处理器外，还能支持MIPS、x86、ARM、NIOS、XScale等诸多常用系列的处理器。
这两个特点正是U-Boot项目的开发目标，即支持尽可能多的嵌入式处理器和嵌入式操作系统。
富视安 IPC 搜索升级工具 客户使用说明书
IPC搜索升级工具客户使用说明书武汉富视安智能科技有限公司2022年8月1.运行工具Upgrade.exe2.工具主界面如下图（最新版工具20211215）设备状态显示未就绪：浅蓝色高亮未授权：红色高亮UBoot模式下：黄色高亮点击【搜索】，将搜索出局域网内在线设备；勾选/不勾选【全选】，将全选/全不选搜索到的所有在线设备；点击【系统配置】设置语言和搜索时间；选中设备，点击鼠标右键“预览单通道”或“一键预览”或双击IPC索引通道，可预览实时画面；注：状态为正常，IPC处于正常工作状态，此时能够通过IP地址进入IE网页。
状态为未就绪，此时不能通过IP地址进入IE网页，通常是IPC处于正在重启。
当电脑未关闭防火墙时，IPC搜索升级工具也会大批量显示状态为未就绪，应该关闭电脑防火墙，再搜索。
选中设备，点击鼠标右键“修改”，可修改设备IP地址；查看二维码功能需要IPC支持手机APP才能显示二维码，使用APP 扫描二维码即可添加；3.工具模块—常用功能区【一键预览】：勾选设备，开启设备实时预览界面启动UBoot模式：IPC启动UBoot模式升级UBoot包（单击后会变为关闭UBoot模式按钮）关闭UBoot模式：IPC关闭UBoot模式（UBoot升级完成后需要关闭UBoot模式）开启Telnetd：IPC开启Telnetd功能，进入调试模式。
关闭Telnetd：IPC关闭Telnetd功能。
【恢复默认】：根据需要选择旧版本恢复默认(针对之前老固件版本的恢复默认)恢复默认界面按电脑键盘ctrl+shift+alt键会新增｛工厂级恢复默认｝，工厂级恢复默认，会删除IPC锁定的参数恢复默认尽量不要勾选网络参数，以免恢复为192.168.1.188，与当前局域网其他设备混淆，引起冲突。
【灯板参数】：设置IPC灯板类型、模式、亮度、日夜切换、红外是否收光、Ircut正反向；在全选栏中设置需要修改的参数然后下方点击修改，刷新验证是否修改成功【编码设置】：设置IPC的主子码流分辨率，编码类型，定/变码率，H264/265、图像质量在全选栏中设置需要修改的参数，然后下方点击修改，刷新验证是否修改成功【启用UBOOT模式】：作为设备IPC升级的一种模式，详细使用方法见本文档第6部分。
UBOOTPHY驱动分析及调试方法
UBOOTPHY驱动分析及调试⽅法UBOOT版本：2017.11⼀、PHY 简介M edia I ndependent I nterface ( MII )，介质独⽴接⼝，起初是定义 100M 以太⽹（Fast Ethernet）的MAC层与PHY 芯⽚之间的传输标准。
MAC 与 PHY 之间的 MII 连接可以是可插拔的连接器，或者是同⼀块 PCB 上 MAC 与 PHY 之间的⾛线。
MDIO与MDCLK是 MII 接⼝的⼀部分，⼆者可称为SMI (Serial Management Interface) 串⾏管理接⼝，⽤于在 MAC 和 PHY 之间传递配置信息。
在 MDIO 规范中定义 PHY 地址为5 bit，即同⼀组MDIO最多可配置 2^5 = 32个 PHY。
MII 接⼝图如下所⽰：能够和MII相提并论的还有RMII(精简MII)、SMII(串⾏MII)、GMII(千兆MII)、RGMII(精简GMII)等接⼝，它们与普通MII相⽐较，仅是传输速率与数据传输⽅式不同等，这⾥不做过多的介绍。
⼆、PHY 设备创建及驱动匹配以 rockchip 为例，当它的 mac 驱动 gmac_rockchip 成功的被匹配时，会调⽤到 gmac_rockchip_probe ，mac 相关我们不做分析，直接进⼊主题 designware_eth_probe 函数中。
⾸先会获取到对应的 regulator ，并会做⼀些电源配置，1 device_get_supply_regulator(dev, "phy-supply",2 &phy_supply);3 regulator_set_enable(phy_supply, true);UBOOT 中引⼊了 DM 驱动模型，相关的设备与驱动事先已经绑定过，如这⾥通过 phandle 进⽽找出其对应的，驱动在 rk8xx.c 中定义：1 U_BOOT_DRIVER(rk8xx_switch) = {2 .name = "rk8xx_switch",3 .id = UCLASS_REGULATOR,4 .ops = &rk8xx_switch_ops,5 .probe = rk8xx_switch_probe,6 };接下来要初始化 mdio 总线，并将其注册到系统的 mii_devs 中，在获取某个控制器时，即可通过 miiphy_get_dev_by_name 来获取：1 dw_mdio_init(dev->name, dev);2 priv->bus = miiphy_get_dev_by_name(dev->name);电源以及 MDIO 总线已初始化完毕，万事俱备，接下来就正式的对 phy 进⾏操作了，⼀起来看 dw_phy_init 函数：1static int dw_phy_init(struct dw_eth_dev *priv, void *dev)2 {3struct phy_device *phydev;4int mask = 0xffffffff, ret;56 #ifdef CONFIG_PHY_ADDR7 mask = 1 << CONFIG_PHY_ADDR;8#endif910 phydev = phy_find_by_mask(priv->bus, mask, priv->interface);11if (!phydev)12return -ENODEV;1314 phy_connect_dev(phydev, dev);1516 phydev->supported &= PHY_GBIT_FEATURES;17if (priv->max_speed) {18 ret = phy_set_supported(phydev, priv->max_speed);19if (ret)20return ret;21 }22 phydev->advertising = phydev->supported;2324 priv->phydev = phydev;25 phy_config(phydev);2627return0;28 }我们主要来看 phy_find_by_mask ，这⾥是核⼼，其它细节配置不去分析以免喧宾夺主。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Uboot调试参考指南
一、调试目的
Uboot的调试旨在通过观察uboot运行时状态来测试硬件问题。
二、调试步骤
1.修改代码
在uboot代码路径下，编辑uboot代码，需要做以下修改；
a.修改config.mk文件，添加以下两行内容：
AFLAGS += -Wa,-gdwarf2
CFLAGS += -g2 -gdwarf-2
b.修改. /arch/powerpc/lib/board.c文件
debug("Now running in RAM - U-Boot at: %08lx\n", dest_addr);
printf("Now running in RAM - U-Boot at: %08lx\n", dest_addr);
将debug改为printf，如上所示。
2.编译uboot
执行make BSC9131RDB_SYSCLK100_NAND，编译uboot
3.将编译好的u-boot-nand.bin（uboot image格式）及u-boot（elf格式文件）文件拷
贝出来
4.烧录uboot
将步骤3中保存的u-boot-nand.bin烧录到目标板中，烧录过程略。
5.建立工程
a.在cw界面，点击file->import, 选择code warrior -> Power architecture ELF
executable,如图1所示：
图1 建立elf工程
b.选择步骤3中保存的u-boot(elf格式文件)，toolchain选择bareboard application，
target OS选择none，工程名字请根据需要设置，比如我的机器上设置为example，
点击next，如图2所示：
图2 载入elf文件c.选择处理器，9131，如图3所示
图3 选择处理器d.选择调试链接使用硬件，如图4所示
图4 选择调试链接使用硬件
e.配置硬件连接特性，图5所示
图5 配置工程连接特性
f.完成工程创建
6.匹配源代码
Uboot调试工程创建完成后，通过在修改uboot代码编译的uboot elf文件中已经包含符号表信息，其对应的源代码信息已经包含着elf文件中，因为我们的uboot编译是在linux服务器上执行，而cw的调试是在Windows机器上，因此，需要将uboot elf中的代码信息链接到windows的代码中。
A.指定某一个文件的连接关系，后续的连接都会自动对应起来；
图6 配置源代码映射
B.若双击其中某个文件显示找不到源代码，则指定源代码即可
7.编辑连接/调试
A.启动configuration配置，点击run->debug configuration，如图7所示
图7 配置调试
B.选择codewarrior attach进行配置，如图8所示
图8 配置cw attach
C.配置连接，选择连接，new，选择硬件或软件模拟器连接，选择PA，
BSC9131RDB->ROM，选择BSC9131RDB-core0_ROM_BSC9131PA NAND u-boot 32 all stage，如图9所示：
图9 配置硬件或者模拟器连接
D.在目标行，选择new目标，选择硬件或者软件模拟器连接->PA，选择9131，如
图10所示
图10 配置目标
E.点击next，选择初始化目标
${PA_TOOLS_HOME}/PA_Support/Initialization_Files/Qonverge/BSC9131RDB_uboo t_32.tcl，如图11所示
图11 选择初始化目标
F.选择内存初始化目标，点击内存选项卡，选择内存配置
BSC9131RDB_uboot_32_NAND.mem，如图12所示
图12 选择内存配置
G.点击finish，完成配置
H.在cw attach配置界面，在main选项卡中点击apply，应用配置
I.配置debugger备用加载地址，点击debugger选项卡，点击PIC选项卡，进行备
用加载地址配置，如图13所示：
图13 配置备用加载地址
J.填入0xfffff000，点击apply，点击debug，如图14所示，即可调试uboot启动第一阶段
图14 启动调试
K.执行上一步骤后调试界面出现，如图15所示，调试界面
图15 启动调试界面
L.点击复位按钮，在弹出的服务对话框中，确定初始化目标为BSC9131RDB_uboot_32.tcl，如图16所示
图16 执行复位
M.复位后即可执行单步调试，如图17所示
图17 执行服务后调试界面N.执行单步跟踪，可以调试start.S代码，如图17所示
图17 调试uboot启动第一阶段
三、调试阶段
Uboot的调试从内存布局的视图可以分为四个主要阶段：
1.Flash内执行阶段
2.使能MMU并在flash内执行
3.使能MMU并relocate到内存阶段
4.内存运行阶段
Uboot不同阶段的调试工程建立，连接建立的过程基本一致，不同之处是PIC的设置；
四、后续阶段调试
在第二部分建立的工程中已经可以调试第一阶段uboot，当单步执行到无法对应C代码时，即显示no source available for 0x****时，说明代码已经执行到第二阶段，如图18所示，需要进行第二阶段调试的配置；
图18 第二阶段开始
1.点击主菜单Windows->show view->debug shell，如图19所示
图19 调出debug shell窗口
2.在开始的debug shell中输入命令setpicloadaddr 0xff801000,如图20所示，则即可对
应C代码继续单步执行：
图20 设置第二阶段pic offset
3.继续单步调试，可以在汇编语言或者c语言出设置断点，继续执行；
4.当发生no source available for 0x*****时，说明已经进入uboot启动第三阶段，此时
如图21所示；
图20 uboot调试进入第三阶段
5.在debug shell窗口中设置setpicloadaddr 0xff800000，如图21所示
图21 设置第三阶段的pic offset
6.继续调试，当进入第四阶段运行时，在debug shell中输入setpicloadaddr 0x36f30000,
即可继续进行调试。
五、各阶段PIC offset的确定
1.启动阶段pic offset的确定
系统启动后，pc指针会指向0xfffffffc的地址执行，此地址上是一条跳转指令，会跳
转到0xfffff000地址执行。
如图22所示，此地址即为uboot的加载地址，因此需要
设置uboot pic offset为0xfffff000地址；
图22 第一阶段pic offset地址确定
2.第二阶段pic offset地址的确定
第二阶段与第三阶段的pic offset地址确定都是通过查看代码的方式来确定的。
将disassembly窗口向上滚动，发现到代码起始处地址即为当前阶段pic offset地址，如图22，图23所示：
图22 第二阶段pic offset地址确定
图23 第三阶段启动pic便宜地址确定
3.第四阶段pic offset地址的确定：
a)修改将uboot代码arch/powerpc/lib/board.c，将其中debug("Now running in
RAM - U-Boot at: %08lx\n", dest_addr);修改为printf输出；
b)在uboot启动过程中，查看串口输入，如图24所示，记下地址，即为ram运
行后的pic 偏移地址。
图24 第四阶段pic offset的确定
六、调试过程中其他需要注意的问题
1.注意代码的匹配，生成elf即uboot-nand.bin的代码为同一份代码，此特性在编译
时已经保证，无需赘述，但是往往windows调试环境上的代码与生成uboot的代码
不严格匹配，将导致软件调试时代码不匹配。
2.调试时需要初始化，即调试开始后往往需要按下reset按钮，才能如我所愿的进行
单步调试
3.Pic offset的确定，不同阶段的确定方法不同，而freescale并没有提供第一、第二、
第三阶段的确定方式，此方法非官方，不过在我的机器上可以调试工作。
4.调试过程中寄存器、内存、断点等调试方法不再赘述。
