分布式光伏发电高频数据采集
分布式光伏发电高频数据采集
发表时间：2019-03-04T15:05:48.063Z 来源：《中国经济社会论坛》学术版2018年第5期作者：任健年俊华
[导读] 村级光伏电站是“电网公司阳光扶贫行动”计划之一，村级光伏电站是电网公司阳光扶贫的第一批站点，由电网公司投资建设。
任健年俊华
电网公司宜昌供电公司
摘要：村级光伏电站是“电网公司阳光扶贫行动”计划之一，村级光伏电站是电网公司阳光扶贫的第一批站点，由电网公司投资建设。
通过发电收入带动了村里产业发展。
为解决部分无劳力、无资源、无稳定收入来源的“三无”贫困户持久脱贫提供了有力支撑。
村级光伏扶贫电站由于分布非常分散，其发电状态的数据采集监控成为一个难题，本文提出了一种低压分布式电源高频数据采集方案，并结合实际进行了试点验证。
关键词：分布式光伏发电数据采集
1分布式光伏发电数据采集的背景
电力公司利用现有资源，按照标准化光伏电站建造，具备“四遥”功能，电站的运行状况可以随时监控。
通过优化采集系统配置，实现低压分布式电源高频数据采集，通过增加电量采集数据项和频次，为村级光伏扶贫电站运行监控增添了一双“千里眼”。
出现故障早发现，快处理，保证村级光伏扶贫电站多出力、多发电，帮助贫困村民多受益、早脱贫。
2分布式光伏发电数据采集方案
2.1分布式光伏发电数据采集的要求及目标
光伏扶贫的分布式电源接入用电采集系统，抄读的数据项包括正向有功总电能、反向有功总电能、电压、电流、有功功率、无功功率、功率因数等，全部要求实现小时级的数据采集。
根据村级光伏扶贫电站采集需求，结合实现湖北省用电采集系统实际，我们制定了低压分布式电源高频数据采集的目标：实现低压分布式电源小时级全量数据采集，满足电网公司电商平台的数据需求及光伏电站的采集监控要求。
2.2采集方案
经讨论得出了两个解决“级光伏扶贫电站”高频数据信息采集的方案。
利用现有的用电信息采集系统，只需将村级光伏扶贫电站总表当做普通用户接入台区集中器，即可实现电量采集。
用电采集系统的工作方式是：电能表会在每个整点将表计当时所计量的正向有功总电能、反向有功总电能、电压、电流、有功功率、无功功率、功率因数等数据进行冻结，每天生成24个点的数据值，并储存在电能表内。
采集终端按照设定的时间对台区内的智能表逐个召测并将数据存储在集中器的储存单元内，再通过上行通讯传输至主站，采集的数据项设置的越多，对集中器存储容量及传输频率越高。
3 分布式光伏发电数据采集方案试点
3.1试点方案制定
经多次现场考察，制定了“三点计量接入法”确保计量准确，数据可靠；经过实验室测试，分析出了用电信息采集系统的采集效率和数据传输频率以及集中器抄读容量限制，提出了可行性方案。
分析了用电信息采集系统的特点后，发现集中器档案中台区低压用户分为普通用户和重点用户，普通用户只采集每日的冻结电量，每个用户数据量小，占用的资源也较小；重点用户抄读每个整点的正向有功总电能、反向有功总电能、电压、电流、有功功率、无功功率、功率因数等，每个数据量大，占用的资源也较多。
通过限制重点用户的数量来平衡系统资源，实现部分重要用户的全量数据高频采集。
3.2现场部分
为支持光伏扶贫采集建设，鉴于低压分布式光伏电源的的采集数据分类较细、发电和上网数据分别计算的特点，计量点的设置建议采用三点计量法。
3.4技术部分
3.4.1采集设备要求
采集设备的硬件软件设计在与主站的通信协议上应符合Q/GDW 1376.1-2013，集中器与本地通信模块间应支持Q/GDW 1376.2-2013。
除了曲线采集外，还包含电能表的实时电能示值、日零点冻结电能示值、抄表日零点冻结电能示值、电能数据保存时应带的时标。
集中器在对重点用户采集时，用了以下几种方式采集：实时采集，集中器直接采集指定重点用户的表计相应数据项，或采集器存储的各类电能数据，参数和事件数据；定时自动采集，集中器根据主站设置的抄表方案自动采集采集器或表计的数据；同时兼有补抄的功能，集中器对在规定时间内未抄读到数据的电能表有自动补抄功能，补抄失败时，生成事件记录，并向主站报告。
若表计不支持日冻结和曲线数据，集中器应通过设定的用户类型，定时读取电能表实时数据，作为冻结电量，对于重点用户，集中器每天整时冻结，读取电能表的冻结数据和曲线数据保存，集中器至少补抄最近3次的日冻结数据。
软件存储设计上，除了对容量有一定的要求，集中器分类存储的数据有：每个电能表的62个日零点（次口零点）冻结电能数据，12月末零点（每月1日零点）冻结电能数据，以及重点用户10天的24个整点电能数据，且集中器选定的重点用户，按照采集间隔1h生成曲线数据。
3.4.2集中器设置
集中器档案中台区低压用户分为普通用户和重点用户，普通用户只采集每日的冻结电量，每个用户数据量小，占用的资源也较小；重点用户抄读每个整点的正向有功总电能、反向有功总电能、电压、电流、有功功率、无功功率、功率因数等，每个数据量大，占用的资源也较多。
通过限制重点用户的数量来平衡系统资源，实现部分重要用户的全量数据高频采集。
主站设置整数测量点为重点用户后（最多设置20个），集中器抄读相应数据项（正向有功总电能、反向有功总电能、电压、电流、有功功率、无功功率、功率因数等）
集中器整点时启动重点户抄表，采用透抄（点抄）方式抄读曲线数据项，把电能表应答的数据存储在集中器内，等待主站召读各种曲线数据或者根据主站设置的（请求任务数据）参数主动上报。
曲线的数据项通常有：正向有功总电能、反向有功总电能、电压、电流、有
功功率、无功功率、功率因数，此项可根据需求来，每个厂家设置不一，数据项设置的越多，对集中器存储容量及传输频率越高。
重点用户同时涉及到曲线数据上报，曲线数据上报需严格按照电网公司相关规定及主站设置的参数进行上报包括 a.上报基准时间与上报周期：
以基准时间为时间起点，每过一个定时上报周期上报一次曲线数据，每次上报的数据内容为上次上报时间到本次上报时间内所采集到的数据，按主站设置的曲线抽取倍率进行抽取上报。
b.曲线抽取倍率：
测量点按存储密度存曲线数据点，然后按抽取倍率从存储的曲线数据点中抽取数据，例如：当一个测量点一天产生24个点的曲线点，且抽取倍率为1时，则每次上报的数据内容为，上报周期内所采集到的所有数据；当抽取倍率为4时，则每次上报的数据内容为，上报周期内，以该测量点产生的所有曲线数据点为基础，按每4个点取1点抽取的数据，并进行上报。
3.4.3主站功能拓展
通过现场和系统重点用户的设置，已经可以在用电信息采集系统查询到分布式光伏电站的全量数据，为便于监控和管理，在电信息采集系统主站端新增分布式电源采集监测单元实现以下功能：（1）电量监控：采集系统每日生成光伏用户发电量信息；
（2）发电功率监控：采集系统每小时根据生成发电功率信息，绘制功率曲线；
（3）电压监控：采集系统每小时根据生成的电压数据信息，绘制电压曲线；
（4）电流监控：采集系统每小时根据生成的电流数据信息，绘制电流曲线； 4效果与改进
目前200多个村级光伏电站实现了小时级全量数据采集监控，不仅可以随时查询发电量、监测到每个村级光伏电站运行状态，还可以通过对功率、电压、电流数据的分析发现故障。
2017年10月实现小时级数据采集监控后，发现故障的时间大大缩短，从出现故障到发现故障的时间可以控制在一个小时内。
有效的实现了村级光伏扶贫电站全面监控和及时运维，帮助电站增加发电时间，多发电，帮助贫困村民多受益、早脱贫。
参考文献：
[1]《分布式光伏电源并网关键技术》[M].中国电力出版社，杨勇等.。
光伏发电系统中的数据采集与监控
光伏发电系统中的数据采集与监控随着社会经济的不断发展，越来越多的人开始关注可再生能源的利用。
光伏发电系统作为一种重要的清洁能源技术，在能源领域具有广泛的应用前景。
与传统的燃煤发电和核能发电相比，光伏发电不仅具有绿色环保、无污染、可再生等优点，而且可以产生更为稳定的电力输出。
然而，光伏发电系统需要对太阳光的强度、发电效率、电池板温度等数据进行实时监测，才能保证其正常运行和性能表现。
因此，如何进行光伏发电系统中的数据采集与监控，成为了一个重要问题。
数据采集光伏发电系统中的数据采集，利用的是传感器采集电池组、逆变器、环境温度等参数，以实现实时监控。
传感器可以直接接入系统中，在光伏发电过程中，电池组、逆变器等组成部分会陆续产生相应的电信号，这些信号可以被传感器捕捉到，然后进行数字化处理。
在数字化处理过程中，可以使用模数转换器（ADC）将传感器采集的模拟信号转换成数字信号，使得数据可以更加精确。
此外，数据采集过程中可能涉及多个分布式传感器，为此可以使用CAN总线或基于RS-485通信协议的数据总线，实现这些分布式传感器访问系统中的中央节点。
在光伏发电系统中，数据采集是一个重要的环节。
采集的数据对于判断设备运行状态、发电量及设备故障等方面都非常有用。
在进行数据采集时，除了传感器质量要好之外，还需要坚持信息更新和数据存储原则，及时更新采集的数据，做好数据存储和备份。
同时，建立统一的数据采集平台是非常必要的。
数据监控在光伏发电系统中，数据监控环节主要就是进行数据的存储分析，并通过监视器将数据告警传递给管理人员，以便管理人员及时响应。
在标准的光伏发电系统中，所有的信息都可以通过标准通信协议（如MODBUS协议）进行传输。
同时，通过网络和云技术结合，可以实现全面的数据共享和访问。
这不仅为数据管理和分析提供了可能，也使得管理人员能够远程控制系统、查询电站数据以及分析电站性能和健康状况。
在进行数据监控的过程中，常见的监测对象包括系统发电功率、电流、电压、温度等参数。
分布式光伏发电系统的监控与数据分析
分布式光伏发电系统的监控与数据分析分布式光伏发电系统是一种将光能转化为电能的可再生能源发电系统。
为了确保光伏发电系统的正常运行和性能优化，监控和数据分析是至关重要的环节。
下面将介绍分布式光伏发电系统的监控和数据分析所涉及的内容。
一、分布式光伏发电系统的监控1. 功率监控：监测光伏发电系统的总体功率输出情况，及时发现异常情况并采取相应措施。
2. 温度监控：监测光伏电池组件的温度变化情况，及时发现温度过高或过低的问题，避免影响发电效率和设备寿命。
3. 电流电压监控：实时监测光伏发电系统的电流和电压数据，以确保系统的正常运行和电能输出。
4. 设备状态监控：监测光伏发电系统各个设备的工作状态，包括光伏电池组件、逆变器、电池储能系统等，及时发现设备故障或异常情况。
5. 天气监测：监测环境天气情况，包括光照强度、温度、风速等，以便根据天气状况做出适当的调整和优化。
6. 实时报警：当监测系统检测到异常情况或故障时，及时向运维人员发送报警信息，以便及时处理问题，避免损失。
二、分布式光伏发电系统的数据分析1. 数据采集和存储：建立数据采集系统，定期收集并存储发电系统的各项数据，确保数据的完整性和可靠性。
2. 数据清洗和处理：对采集到的数据进行清洗和处理，去除异常值和噪声，使得数据质量更高。
3. 数据分析和挖掘：利用统计方法和机器学习算法对数据进行分析和挖掘，探索数据中存在的规律和关联，发现潜在的问题和优化方法。
4. 发电效率分析：通过对发电系统数据的分析，评估发电系统的效率，找出影响发电效率的因素，并提出相应的改进措施。
5. 故障诊断和预测：通过对发电系统数据的分析，识别设备故障的模式和特征，建立故障诊断模型，提前预测设备故障，减少停运时间和维修成本。
6. 能源管理和优化：基于数据分析的结果，优化光伏发电系统的运行策略，最大程度地提高发电效率，降低能源消耗和成本。
三、分布式光伏发电系统监控与数据分析的意义1. 提高光伏发电系统的运行效率和稳定性，确保光伏发电系统能够持续稳定地发电。

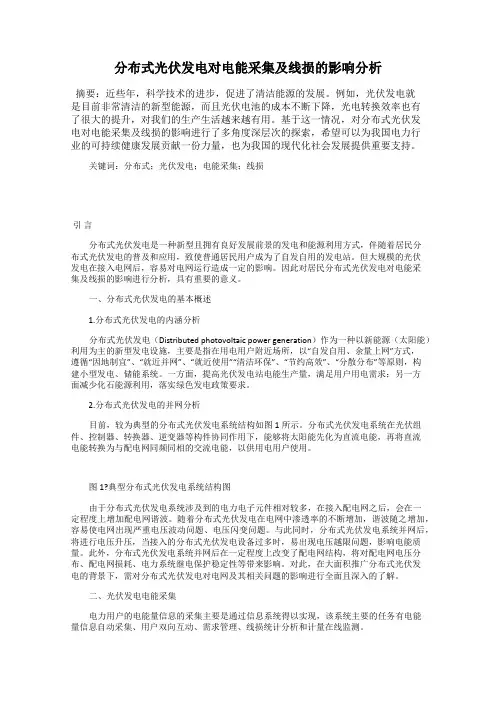

分布式光伏发电对电能采集及线损的影响分析
分布式光伏发电对电能采集及线损的影响分析摘要：近些年，科学技术的进步，促进了清洁能源的发展。
例如，光伏发电就是目前非常清洁的新型能源，而且光伏电池的成本不断下降，光电转换效率也有了很大的提升，对我们的生产生活越来越有用。
基于这一情况，对分布式光伏发电对电能采集及线损的影响进行了多角度深层次的探索，希望可以为我国电力行业的可持续健康发展贡献一份力量，也为我国的现代化社会发展提供重要支持。
关键词：分布式；光伏发电；电能采集；线损引言分布式光伏发电是一种新型且拥有良好发展前景的发电和能源利用方式，伴随着居民分布式光伏发电的普及和应用，致使普通居民用户成为了自发自用的发电站。
但大规模的光伏发电在接入电网后，容易对电网运行造成一定的影响。
因此对居民分布式光伏发电对电能采集及线损的影响进行分析，具有重要的意义。
一、分布式光伏发电的基本概述1.分布式光伏发电的内涵分析分布式光伏发电（Distributed photovoltaic power generation）作为一种以新能源（太阳能）利用为主的新型发电设施，主要是指在用电用户附近场所，以“自发自用、余量上网”方式，遵循“因地制宜”、“就近并网”、“就近使用”“清洁环保”、“节约高效”、“分散分布”等原则，构建小型发电、储能系统。
一方面，提高光伏发电站电能生产量，满足用户用电需求；另一方面减少化石能源利用，落实绿色发电政策要求。
2.分布式光伏发电的并网分析目前，较为典型的分布式光伏发电系统结构如图1所示。
分布式光伏发电系统在光伏组件、控制器、转换器、逆变器等构件协同作用下，能够将太阳能先化为直流电能，再将直流电能转换为与配电网同频同相的交流电能，以供用电用户使用。
图1?典型分布式光伏发电系统结构图由于分布式光伏发电系统涉及到的电力电子元件相对较多，在接入配电网之后，会在一定程度上增加配电网谐波。
随着分布式光伏发电在电网中渗透率的不断增加，谐波随之增加，容易使电网出现严重电压波动问题、电压闪变问题。
光伏发电系统中数据采集与分析技术研究
光伏发电系统中数据采集与分析技术研究随着光伏发电技术的不断发展和应用，光伏发电系统的数据采集与分析技术也越来越重要。
数据采集与分析技术能够有效地监测和评估光伏发电系统的运行状况，提高系统的效率，降低故障率，并为系统运行优化提供科学依据。
首先，光伏发电系统的数据采集技术是实现数据采集与分析的基础。
数据采集技术主要有两种方式，一种是通过传感器等设备实时采集系统运行数据，另一种是通过监测设备对系统进行定时采集。
传感器可以采集发电功率、温度、辐照度、电压、电流等关键参数，通过定时采集和实时采集两种方式，可以全面获取系统的运行状态。
其次，光伏发电系统的数据分析技术是根据采集到的数据进行信息的提取和处理。
数据分析技术主要包括数据预处理、数据清洗、数据可视化、故障诊断、性能评估等方面。
在数据预处理过程中，需要对采集到的原始数据进行滤波、修正等处理，以提高数据质量。
数据清洗是为了去除异常值和噪声，保证数据的准确性和可靠性。
数据可视化通过图表、曲线图等形式，将数据进行可视化展示，便于分析人员对数据进行理解和分析。
故障诊断是通过分析系统中可能出现的故障现象，找出故障原因并进行修复。
性能评估是对光伏发电系统的发电效率进行评估，根据评估结果，寻找改善系统性能的方法和措施。
最后，光伏发电系统的数据采集与分析技术应用于系统运行优化。
通过对系统采集到的数据进行分析和评估，可以找出系统中可能存在的问题和隐患，并做出相应的优化措施。
例如，通过分析发电功率的变化趋势，可以判断出系统中存在的影响发电效率的问题，并及时修复。
同时，通过与其他系统进行对比分析，可以找出系统中存在的不足之处，并提出改进建议。
此外，光伏发电系统的数据采集与分析技术还能够帮助用户实现系统的节能降耗和提高发电利用率，减少能源消耗和环境污染。
总之，光伏发电系统的数据采集与分析技术对于系统运行的监测和优化非常重要。
通过合理应用数据采集与分析技术，可以提高系统的效率和可靠性，降低系统的故障率，为系统的长期稳定运行提供技术支持。

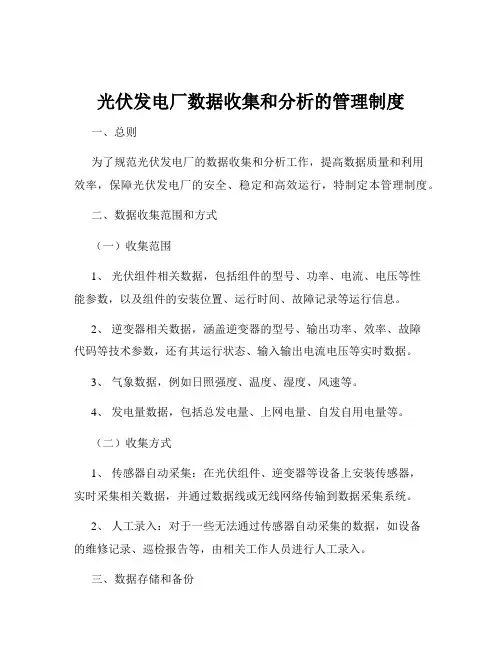

光伏发电厂数据收集和分析的管理制度
光伏发电厂数据收集和分析的管理制度一、总则为了规范光伏发电厂的数据收集和分析工作，提高数据质量和利用效率，保障光伏发电厂的安全、稳定和高效运行，特制定本管理制度。
二、数据收集范围和方式（一）收集范围1、光伏组件相关数据，包括组件的型号、功率、电流、电压等性能参数，以及组件的安装位置、运行时间、故障记录等运行信息。
2、逆变器相关数据，涵盖逆变器的型号、输出功率、效率、故障代码等技术参数，还有其运行状态、输入输出电流电压等实时数据。
3、气象数据，例如日照强度、温度、湿度、风速等。
4、发电量数据，包括总发电量、上网电量、自发自用电量等。
（二）收集方式1、传感器自动采集：在光伏组件、逆变器等设备上安装传感器，实时采集相关数据，并通过数据线或无线网络传输到数据采集系统。
2、人工录入：对于一些无法通过传感器自动采集的数据，如设备的维修记录、巡检报告等，由相关工作人员进行人工录入。
三、数据存储和备份（一）数据存储1、建立专门的数据存储服务器，对收集到的数据进行分类存储。
2、数据存储应采用结构化的数据库管理系统，确保数据的一致性和完整性。
（二）数据备份1、制定定期的数据备份计划，每天、每周和每月进行不同级别的备份。
2、备份数据应存储在异地的安全存储设备中，防止本地数据丢失或损坏。
四、数据分析流程和方法（一）数据分析流程1、数据预处理：对收集到的数据进行清洗、筛选和整理，去除无效数据和异常值。
2、数据分析：运用统计分析、趋势分析、对比分析等方法，对预处理后的数据进行深入挖掘，找出数据中的规律和问题。
3、结果评估：对分析结果进行评估和验证，确保结果的准确性和可靠性。
（二）数据分析方法1、统计分析：计算平均值、最大值、最小值、标准差等统计指标，了解数据的集中趋势和离散程度。
2、趋势分析：通过绘制折线图、柱状图等图表，观察数据随时间的变化趋势。
3、对比分析：将不同时间段、不同设备、不同区域的数据进行对比，找出差异和原因。

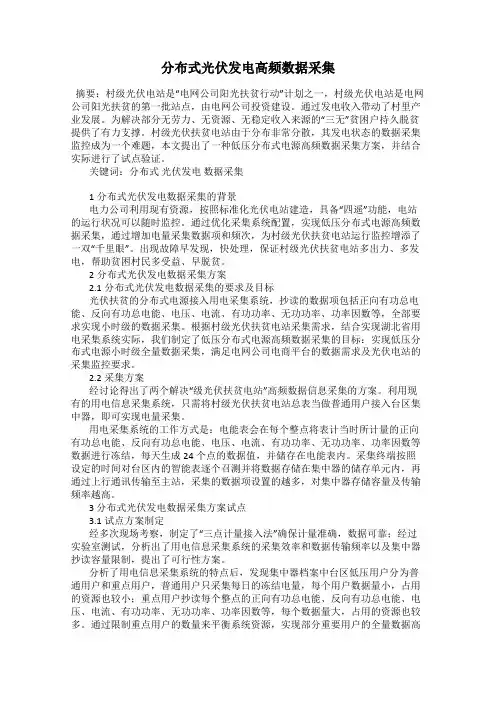

分布式光伏发电高频数据采集
