脉宽调制PWM的解释
脉宽调制PWM是开关型稳压电源中的术语。
这是按稳压的控制方式分类的，除了PWM型，还有PFM型和PWM、PFM混合型。
脉宽宽度调制式（PWM）开关型稳压电路是在控制电路输出频率不变的情况下，通过电压反馈调整其占空比，从而达到稳定输出电压的目的。
<P>脉宽调制(PWM)是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。
<P>
<P><B>模拟电路</B>
<P>
<P>模拟信号的值可以连续变化，其时间和幅度的分辨率都没有限制。
9V电池就是一种模拟器件，因为它的输出电压并不精确地等于9V，而是随时间发生变化，并可取任何实数值。
与此类似，从电池吸收的电流也不限定在一组可能的取值范围之内。
模拟信号与数字信号的区别在于后者的取值通常只能属于预先确定的可能取值集合之内，例如在{0V, 5V}这一集合中取值。
<P>
<P>模拟电压和电流可直接用来进行控制，如对汽车收音机的音量进行控制。
在简单的模拟收音机中，音量旋钮被连接到一个可变电阻。
拧动旋钮时，电阻值变大或变小；流经这个电阻的电流也随之增加或减少，从而改变了驱动扬声器的电流值，使音量相应变大或变小。
与收音机一样，模拟电路的输出与输入成线性比例。
<P>
<P>尽管模拟控制看起来可能直观而简单，但它并不总是非常经济或可行的。
其中一点就是，模拟电路容易随时间漂移，因而难以调节。
能够解决这个问题的精密模拟电路可能非常庞大、笨重(如老式的家庭立体声设备)和昂贵。
模拟电路还有可能严重发热，其功耗相对于工作元件两端电压与电流的乘积成正比。
模拟电路还可能对噪声很敏感，任何扰动或噪声都肯定会改变电流值的大小。
<P>
<P><B>数字控制</B>
<P>
<P>通过以数字方式控制模拟电路，可以大幅度降低系统的成本和功耗。
此外，许多微控制器和DSP已经在芯片上包含了PWM控制器，这使数字控制的实现变得更加容易了。
<P>
<P>简而言之，PWM是一种对模拟信号电平进行数字编码的方法。
通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。
PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。
电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。
通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。
只要带宽足够，任何模拟值都可以使用PWM进行编码。
<IMG alt=图1：不同占空比的PWM信号。
hspace=12 src="/MCU/UploadFiles_4354/200604/20060409155450808.JPG" align=right vspace=12>
<P>
<P>图1显示了三种不同的PWM信号。
图1a是一个占空比为10%的PWM输出，即在信号周期中，10％的时间通，其余90％的时间断。
图1b和图1c显示的分别是占空比为50%和90%的PWM输出。
这三种PWM输出编码的分别是强度为满度值的10%、50%和90%的三种不同模拟信号值。
例如，假设供电电源为9V，占空比为10%，则对应的是一个幅度为0.9V的模拟信号。
<IMG alt=图2：一个简单的电路。
hspace=12 src="/MCU/UploadFiles_4354/200604/20060409155454878.JPG" align=right vspace=12>
<P>
<P>图2是一个可以使用PWM进行驱动的简单电路。
图中使用9V电池来给一个白炽灯泡供电。
如果将连接电池和灯泡的开关闭合50ms，灯泡在这段时间中将得到9V供电。
如果在下一个50ms中将开关断开，灯泡得到的供电将为0V。
如果在1秒钟内将此过程重复10次，灯泡将会点亮并象连接到了一个4.5V电池(9V的50%)上一样。
这种情况下，占空比为50%，调制频率为10Hz。
<P>
<P>大多数负载(无论是电感性负载还是电容性负载)需要的调制频率高于10Hz。
设想一下如果灯泡先接通5秒再断开5秒，然后再接通、再断开……。
占空比仍然是50%，但灯泡在头5秒钟内将点亮，在下一个5秒钟内将熄灭。
要让灯泡取得4.5V电压的供电效果，通断循环周期与负载对开关状态变化的响应时间相比必须足够短。
要想取得调光灯(但保持点亮)的效果，必须提高调制频率。
在其他PWM应用场合也有同样的要求。
通常调制频率为1kHz到200kHz之间。
<P>
<P><B>硬件控制器</B>
<P>
<P>许多微控制器内部都包含有PWM控制器。
例如，Microchip公司的PIC16C67内含两个PWM控制器，每一个都可以选择接通时间和周期。
占空比是接通时间与周期之比；调制频率为周期的倒数。
执行PWM 操作之前，这种微处理器要求在软件中完成以下工作：
<P>
<P>* 设置提供调制方波的片上定时器/计数器的周期
<P><BR>* 在PWM控制寄存器中设置接通时间
<P><BR>* 设置PWM输出的方向，这个输出是一个通用I/O管脚
<P><BR>* 启动定时器
<P><BR>* 使能PWM控制器
<P>
<P>虽然具体的PWM控制器在编程细节上会有所不同，但它们的基本思想通常是相同的。
<P>
<P><B>通信与控制</B>
<P>
PWM的一个优点是从处理器到被控系统信号都是数字形式的，无需进行数模转换。
让信号保持为数字形式可将噪声影响降到最小。
噪声只有在强到足以将逻辑1改变为逻辑0或将逻辑0改变为逻辑1时，也才能对数字信号产生影响。
对噪声抵抗能力的增强是PWM相对于模拟控制的另外一个优点，而且这也是在某些时候将PWM用于通信的主要原因。
从模拟信号转向PWM可以极大地延长通信距离。
在接收端，通过适当的RC或LC网络可以滤除调制高频方波并将信号还原为模拟形式。
PWM广泛应用在多种系统中。
作为一个具体的例子，我们来考察一种用PWM控制的制动器。
简单地说，制动器是紧夹住某种东西的一种装置。
许多制动器使用模拟输入信号来控制夹紧压力(或制动功率)的大小。
加在制动器上的电压或电流越大，制动器产生的压力就越大。
可以将PWM控制器的输出连接到电源与制动器之间的一个开关。
要产生更大的制动功率，只需通过软件加大PWM输出的占空比就可以了。
如果要产生一个特定大小的制动压力，需要通过测量来确定占空比和压力之间的数学关系(所得的公式或查找表经过变换可用于控制温度、表面磨损等等)。
例如，假设要将制动器上的压力设定为100psi，软件将作一次反向查找，以确定产生这个大小的压力的占空比应该是多少。
然后再将PWM占空比设置为这个新值，制动器就可以相应地进行响应了。
如果系统中有一个传感器，则可以通过闭环控制来调节占空比，直到精确产生所需的压力。
总之，PWM既经济、节约空间、抗噪性能强，是一种值得广大工程师在许多设计应用中使用的有效技术。
[Embedded Systems Programming]
Michael Barr是《嵌入式系统编程》杂志总编辑，也是《使用C和C++对嵌入式系统进行编程》(O'Reilly 出版公司，1999年)一书的作者以及马里兰大学的客座教师。
可以通过电子邮件mbarr@与他联系。
脉宽调制(pwm)中最小脉冲宽度的确定
脉宽调制(pwm)中最小脉冲宽度的确定脉宽调制(PWM)是一种常见的电子控制技术，通过调节矩形波的脉冲宽度来控制输出信号的频率和幅度。
在PWM 的应用中，最小脉冲宽度的确定是极其重要的一项任务，这决定着控制系统的精度和稳定性。
首先，我们需要明确PWM的基本原理。
PWM信号通常由一个基准信号和一个模拟信号组成。
基准信号的频率是固定的，而模拟信号的幅度则决定了PWM脉冲的宽度。
PWM 信号输出后，可以通过一个低通滤波器将其转换为一个模拟电压信号。
这种方法可以在保证输出电压、电流等信号质量的前提下，实现输出的调节和控制。
在PWM的应用中，最小脉冲宽度的确定往往需要考虑多种因素。
其中包括：1.基准信号的频率：在PWM中，基准信号的频率是一个固定值。
在确定最小脉冲宽度时，需要考虑基准信号的周期，以保证PWM信号的稳定性和精度。
2.控制对象的响应时间：在PWM控制电机等对象时，需要考虑控制对象的响应时间。
如果PWM脉冲宽度太小，控制对象可能无法及时响应，从而导致控制系统失效。
3.噪声干扰：在PWM控制中，噪声干扰是一个不可忽视的因素。
如果PWM脉冲宽度太小，噪声干扰可能会导致输出信号的失真，从而降低系统的稳定性和精度。
综合考虑这些因素，确定最小脉冲宽度需要进行一定的计算和实验。
一般而言，可以采用以下的方法来确定最小脉冲宽度：1.计算基准信号的周期。
基准信号的周期可以通过PWM控制器的参数设置得到，也可以通过测量基准信号的频率得到。
2.估算控制对象的响应时间。
根据控制对象的特性，可以大致估计其响应时间。
一般而言，控制对象的响应时间应该小于基准信号周期的一半，以保证控制系统的稳定性。
3.测量噪声干扰的水平。
在PWM输出信号时，测量输出信号中的噪声干扰水平，以确定最小脉冲宽度。
4.进行实验确定。
在上述条件确定的基础上，可以通过实验来确定最小脉冲宽度。
在实验过程中，可以逐步减小脉冲宽度，直到出现系统失稳或者输出信号的失真为止。
PWM控制的基本原理及相关概念
PWM控制的基本原理及相关概念PWM（Pulse Width Modulation）即脉宽调制，是一种常用的控制技术，广泛应用于电力电子、自动控制和通信等领域。
它通过调整脉冲信号的脉宽来实现对电路、设备或系统的精确控制。
PWM控制的基本原理是利用高电平和低电平的脉冲信号的占空比（即高电平时间与周期时间的比值）来控制输出信号的幅度、频率和相位等参数。
脉冲信号的高电平部分被称为脉宽，低电平部分称为空闲时间，整个脉冲周期的时间为周期。
脉冲信号的频率是指单位时间内脉冲信号的周期数。
PWM控制可以通过改变脉冲信号的占空比来调节输出信号的平均值，从而实现对电路或设备的控制。
占空比越大，输出信号平均值越大，反之则越小。
通过周期性的高低电平的切换，PWM能够提供多种输出级别，具有高效、精确度高等优点。
在PWM控制中，常用的术语包括周期（T）、频率（F）、占空比（Duty Cycle）、调制周期（Modulation Period）等概念。
周期是指脉冲信号一个完整的周期所需要的时间，频率是指单位时间内脉冲信号的周期数。
占空比是指高电平时间与周期时间的比值，通常使用百分比表示。
调制周期是指脉冲信号的一个周期中所包含的波形个数。
例如，当频率为10kHz的PWM信号的调制周期为32，表示每个脉冲周期内有32个波形。
PWM控制的优点之一是其宽广范围的应用。
它可以控制电机的转速、大功率的电磁阀、LED的亮度、音频放大器的音量等。
PWM还可以实现数字-模拟转换（DAC）功能，将数字信号转换为模拟信号输出。
此外，PWM信号的幅度、频率和相位可以通过改变调制器的控制参数来实现，具有很高的灵活性。
PWM控制的实现方式有多种，常用的方法包括基于定时器的PWM控制、比较器型PWM控制、电流型PWM控制等。
其中，基于定时器的PWM控制是最常见的方法。
它通过定时器的计数和比较功能产生PWM信号，可以根据需求来设定周期、占空比等参数，从而实现对输出信号的控制。
正弦波脉宽调制代码
正弦波脉宽调制代码
脉宽调制（PWM）是一种常用的信号调制技术，用于控制电子设备中的各种功能。
它可以通过改变信号的脉冲宽度来控制输出信号的平均功率。
正弦波脉宽调制（SPWM）是一种特殊的PWM技术，它使用正弦波信号作为调制信号。
SPWM技术在电力电子领域有着广泛的应用。
例如，它可以用于变频器控制，将直流电源转换为交流电源。
此外，SPWM技术还可以在音频放大器中使用，通过调制音频信号的脉冲宽度来控制音量大小。
SPWM技术的实现相对简单。
首先，需要一个正弦波信号作为调制信号。
这个信号可以通过一个简单的振荡电路产生。
然后，将调制信号与一个高频的方波信号进行比较。
当调制信号的幅度大于方波信号时，输出信号为高电平；当调制信号的幅度小于方波信号时，输出信号为低电平。
通过改变调制信号的幅度和频率，可以控制输出信号的平均功率和频率。
SPWM技术的优点在于可以产生接近正弦波的输出信号。
由于正弦波信号具有较低的谐波含量，因此SPWM技术可以减小输出信号中的谐波成分，提高系统的效率。
此外，SPWM技术还可以实现精确的电压和频率控制，满足不同应用的需求。
正弦波脉宽调制是一种常用的信号调制技术，广泛应用于电力电子
和音频放大器等领域。
它通过改变信号的脉冲宽度来控制输出信号的平均功率和频率。
SPWM技术具有接近正弦波的输出特性，可以减小谐波成分，提高系统的效率。
通过合理的调制信号设计，可以实现精确的电压和频率控制，满足各种应用需求。
(名词解释)脉宽调制
(名词解释)脉宽调制
脉冲宽度调制(PWM)，是英文“Pulse Width Modulation”的缩写，简称脉宽调制，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。
PWM是一种对模拟信号电平进行数字编码的方法。
通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。
PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有（ON），要么完全无（OFF）。
电压或电流源是以一种通（ON）或断（OFF）的重复脉冲序列被加到模拟负载上去的。
通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。
只要带宽足够，任何模拟值都可以使用PWM进行编码。

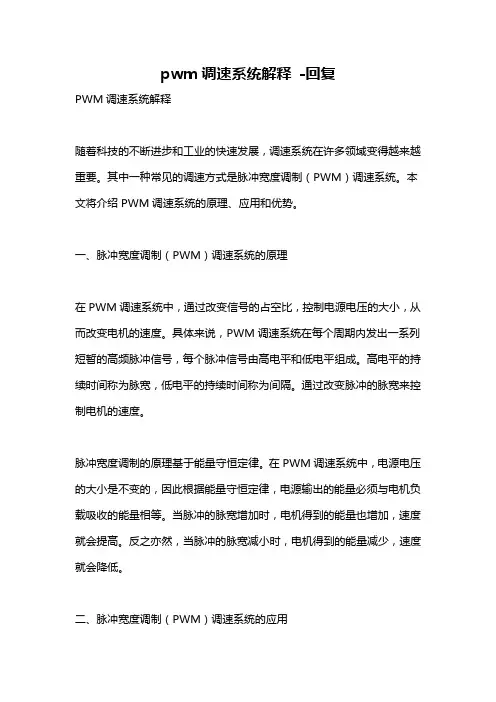

pwm调速系统解释 -回复
