掌上电脑和全站仪连接实现自动测量的方法
全站仪坐标测量具体步骤是什么
全站仪坐标测量具体步骤是什么全站仪是一种高精度的测量仪器，广泛应用于建筑、道路、桥梁等工程领域。
全站仪坐标测量是其中的一种测量方法，可以用于确定一个点的水平、垂直和高程坐标。
本文将详细介绍全站仪坐标测量的具体步骤。
步骤一：设置全站仪在进行坐标测量之前，首先需要设置全站仪。
设置全站仪主要包括以下几个步骤：1.将全站仪放置在水平平台上，确保其稳定并且水平。
2.打开全站仪的电源，进行开机自检。
3.设置全站仪的参考系，如大地坐标系或局部坐标系。
4.校准全站仪的垂直轴和水平轴，保证其准确度。
5.安装反射镜或测距棒，用于测量目标点的坐标。
步骤二：选择测量点在进行坐标测量之前，需要确定测量点的位置。
一般情况下，测量点是工程项目中需要确定坐标的关键位置，可以是建筑物的角点、道路的交叉口等。
步骤三：观测目标点观测目标点是测量坐标的关键步骤。
具体步骤如下：1.对准目标点：将全站仪对准目标点，确保其视线完全覆盖目标点。
2.快速观测：使用全站仪的快速观测功能，对目标点进行初次观测。
3.精确观测：使用全站仪的精确观测功能，对目标点进行精确观测，获取更准确的坐标数据。
4.记录数据：将观测得到的坐标数据记录下来，包括水平、垂直和高程坐标。
步骤四：数据处理与计算在完成观测后，需要进行数据处理与计算，得出最终的测量结果。
具体步骤如下：1.数据导出：将观测得到的坐标数据导出到计算机或其他数据处理设备中。
2.数据校正：对导出的数据进行校正，排除误差和杂乱数据。
3.计算坐标：使用测量原理和相关数学模型，对校正后的数据进行坐标计算。
4.数据验证：对计算得到的坐标数据进行验证，确保其准确性和可靠性。
步骤五：结果输出与分析最后一步是将测量结果输出并进行分析。
具体步骤如下：1.结果输出：将计算得到的坐标结果输出为文档或报告形式。
2.结果分析：对测量结果进行分析，包括与设计要求进行比较、误差分析等。
3.结论与建议：根据结果分析，提出相应的结论和建议，供相关人员参考和决策。
全站仪使用方法及使用步骤详细
全站仪使用方法及使用步骤详细全站仪是一种高精度的测量仪器，广泛应用于工程测量、建筑施工、道路桥梁建设等领域。
它能够同时测量角度和距离，并通过内部计算得出目标点的坐标。
下面将为您详细介绍全站仪的使用方法及使用步骤。
一、全站仪的组成及功能全站仪通常由以下几个部分组成：1、望远镜：用于瞄准目标。
2、操作面板：包含各种按键和显示屏，用于设置测量参数和显示测量结果。
3、电池：为全站仪提供电力。
4、基座：用于支撑和稳定全站仪。
5、水准器：用于整平全站仪。
全站仪的主要功能包括：角度测量、距离测量、坐标测量、放样等。
二、使用前的准备工作1、检查仪器在使用全站仪之前，首先要检查仪器是否完好，各部件是否正常工作。
检查电池电量是否充足，仪器是否有损坏或松动的部件。
2、仪器安置（1）选择合适的测量地点，要求地面坚实、平坦，视野开阔，通视良好。
（2）将全站仪安置在三脚架上，通过调整三脚架的高度和腿长，使仪器大致水平。
（3）使用光学对中器或激光对中器，将仪器精确对中于测量点上。
（4）调整全站仪的脚螺旋，使仪器的水准气泡居中，从而使仪器精确整平。
3、设置参数（1）设置测量单位，如角度单位（度、分、秒）、距离单位（米、千米等）。
（2）设置温度、气压等环境参数，以对测量结果进行修正。
（3）设置仪器的精度参数，根据测量要求选择合适的精度等级。
三、角度测量步骤1、瞄准目标通过望远镜瞄准目标点，确保目标清晰可见。
2、置零如果需要测量水平角或垂直角的相对值，可以先将角度置零。
3、测量按下测量键，全站仪会自动测量角度，并将结果显示在操作面板上。
四、距离测量步骤1、反射棱镜安置在目标点上安置反射棱镜，确保棱镜的中心与目标点重合。
2、瞄准棱镜通过望远镜瞄准反射棱镜。
3、测量按下测量键，全站仪会发射激光并测量距离，测量结果会显示在操作面板上。
五、坐标测量步骤1、建站（1）选择已知控制点作为测站，在该点上安置全站仪，并对中整平。
（2）输入测站点的坐标和仪器高。
全站仪坐标测量的操作步骤
全站仪坐标测量的操作步骤
全站仪在工程测量等领域可是个很得力的助手呢！下面就来说说它坐标测量的操作步骤吧。
一、前期准备
首先得把全站仪给安置好喽。
找个平坦、稳固的地方，这一点可别小瞧！要是全站仪没放稳，那测量的数据可能就会有偏差呢。
我通常会在这个环节多花些时间，确保它稳稳当当的。
然后呢，对中整平。
这个操作大家应该比较熟悉吧？不过有时候可能会觉得有点麻烦，但千万不要敷衍了事哦！这一步看起来简单，但要是没做好，后续的测量可就麻烦大了。
接下来，打开全站仪的电源。
这个就不用多说了吧，就像开电视一样简单，哈哈。
二、仪器设置
设置测站信息。
这包括输入测站的坐标、仪器高之类的。
这里的数据一定要仔细核对呀！一旦输错了，那测量结果可就全错了，这一点真的很重要，我通常会再检查一次，真的，确认无误是关键。
三、后视设置
把棱镜放在后视点上。
这一步要特别小心哦！如果放歪了或者放的位置不对，那角度测量就会出问题。
四、坐标测量
好了，前面的准备工作都做好了，现在就可以开始测量坐标啦。
指挥持棱镜的人员把棱镜放在要测量的点上。
在全站仪上进行测量操作。
这时候全站仪就会显示出这个点的坐标啦。
不过呢，为了确保准确性，我建议可以多测量几次，取平均值。
这就是全站仪坐标测量的大致步骤啦。
是不是感觉也没有那么难呢？希望大家在实际操作的时候都能顺利哦！如果在操作过程中遇到啥问题，也别着急，多试几次，肯定能掌握的！。

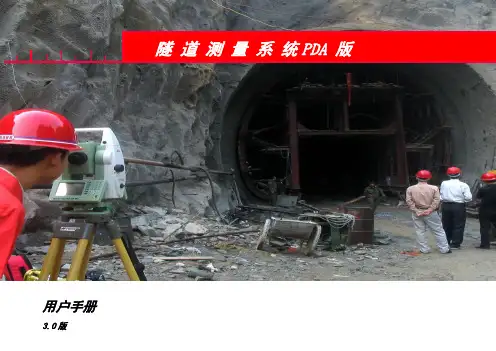

全站仪断面测量系统说明书掌上电脑版
隧道测量系统PDA 版用户手册软件标识感谢您购买隧道测量系统软件。
使用中如有什么问题或修改意见，请与我们联系，我们将竭诚为您服务。
为正确、可靠地使用本软件，请仔细阅读本用户手册或CD中相关电子文档中的详细说明。
软件标识在软件CD标签上，标有该软件的注册号和版本号。
请在下面填写上版本号与注册号。
注册号：软件版本：目录1 概述 (1)1.1系统组成 (1)1.2使用特点 (1)1.3运行环境 (1)2 软件的安装与卸载 (2)2.1软件的安装 (2)2.2软件的卸载 (2)3 软件的使用 (3)3.1第一次运行隧道断面测量系统PDA版 (3)3.2软件菜单使用详解 (3)3.2.1工程菜单 (3)3.2.2设置菜单 (6)3.2.3测量菜单 (9)3.2.4设计菜单 (16)3.2.5数据分析菜单 (29)附录A：文件定义及描述 (333)附录B：相关术语定义及描述 (333)隧道测量系统掌上电脑版主要用于各种类型隧道的断面检测，超欠挖分析以及炮孔放样。
本软件支持多种全站仪，可以对当前断面以及前后断面进行测量，功能强大，可靠实用。
它具有投资省、操作方便、简单直观、高效准确、输出丰富等特点。
测量人员可以快速上手，一人即可完成断面质量控制、竣工验收工作，节约人力物力，不影响施工。
1.1 系统组成1.各类免棱镜型全站仪。
2.掌上电脑PDA。
3.隧道断面测量PDA版。
1.2 使用特点1.硬件平台Pocket PC轻巧灵便，电池工作时间超长。
2.全新可视化友好界面，操作简便，易于学习掌握3.良好的兼容性，适用于各品牌无棱镜测距型全站仪。
4.现场数据采集，现场分析，现场成图、报表，现场标注，内外业一体化。
5.直观的图形显示，实时断面上任意点的超欠挖计算，所见即所得，隧道断面施工质量一目了然。
6.数据图形可直接导入到AutoCAD中，灵活可变的成果输出。
1.3 运行环境POCKET PC Version 3.0以上。
应用全站仪与PDA掌上电脑实现既有铁路测量一体化系统原理探讨
全站仪是集测距仪和经纬仪于一体的测量仪器 ， 能够同时进行角度 （ 水平角 ， 竖直角） 距离测量 ， 、 并能 进行水平距 、 高差、 三维坐标计算。而且还可以进行测 量数据本机储存和外接设备时的通讯、 传输。 目 ， 前 国 产和进 口全站仪有很多种 型号 ， 都能满足正常的工程
测量 要求 。 此外 还有 Ｐ Ａ掌 上 电脑 与 全站 仪数 据 通讯 电缆 、 Ｄ 通讯 接 口转换 端子 。
维普资讯
应用全 站仪与 Ｐ Ａ掌上电脑实现既有铁路测量一体化系统原理探讨 ： Ｄ 黄远宏
２ｌ
应 用 全 站 仪 与 Ｐ Ａ掌上 电脑 实现 既 有铁 路 Ｄ 测量 一体 化 系统 原 理 探讨
黄 远 宏
（ 郑州铁路局工务检测所 ，南 郑州 ４ ００ ） ５ ００
Ｐ Ａ掌上 电脑与 手 持 电脑 功 能相 似 ， Ｄ 目前 国内较 普遍采 用 的 Ｐ Ａ掌 上 电脑 操 作 系统 是 基 于 微 软公 司 Ｄ 的 Ｗｉｄｗ Ｅ 操 作 系 统 。 Ｗｉｄｗ Ｃ 与 Ｗｉ— ｎｏ ｓ Ｃ ｎｏｓ Ｅ ｎ ｄｗ９ 、 Ｐ Ｎ ｏ ｓ８ Ｘ ／ Ｔ等 之 间有 一 些 明显 差 别 ： ｎｏ ｓ８ Ｗｉｄｗ９ 、 Ｘ ／ Ｔ的所 有应 用程 序都 必须 在 Ｗｉｄｗ Ｅ操作 系 ＰＮ ｎｏ ｓＣ
Ｈｕ ｎ ａ ｈ ｎ ａ ｇ Ｙｕ ｎ ｏ ｇ
摘 要 提 出全站仪加掌上 电脑的既有铁路测量新方式。介绍 了基本计算原理 ， 实现的测量项 可 目， 系统达到的效果等。该方法能保障既有铁路测量人 员人身安全， 高劳动效率及测量精度 ， 提 增强数
字化测 量能 力。
关键词
全站仪
掌上电脑
既有铁路测量
既 有线里 程 等线路 设备要 素 。
全站仪测量坐标的操作步骤
全站仪测量坐标的操作步骤1. 前言全站仪是一种用于测量空间点坐标的仪器，广泛应用于建筑、土木工程等领域。
它的精度高、操作简便，能够提供准确的坐标数据，为工程测量提供了重要的技术支持。
本文将介绍全站仪测量坐标的具体操作步骤。
2. 准备工作在进行全站仪测量之前，需要进行以下准备工作： - 确定测量目标和区域：根据实际需要确定要测量的目标和区域，例如建筑物的某一部分或者地形地貌的某一特定点。
- 确定基准点：选择一个稳定的基准点作为参考点，全站仪将以该点为基准进行测量。
- 设置全站仪：打开全站仪电源，进行初始化设置，包括选择坐标系统、设置测量精度等。
3. 设置测站点在开始测量之前，需要设置测站点。
具体操作步骤如下： 1. 将全站仪放置在测站点上，调整仪器水平。
通过调整仪器脚部的高度或使用仪器自带的调平功能，使全站仪水平放置。
2. 使用全站仪的目标搜索功能，找到参考点。
3. 使用全站仪的定位功能，将参考点设为测站点。
在测站点上设置一块控制点，作为测量的起点。
4. 进行测量设置完成测站点后，即可开始测量坐标。
具体操作步骤如下： 1. 通过全站仪的目标搜索功能，对目标进行搜索。
将目标对准全站仪视野中的准星，并锁定目标。
2. 按下触发按钮，测量目标的坐标。
可以通过全站仪上的显示屏查看测量结果。
3. 移动全站仪到下一个目标点，重复以上测量步骤。
4. 如果需要多个测站点的测量，则回到第3步，在新的测站点上进行测量。
5. 数据处理测量完成后，还需要进行数据处理，以得到最终的测量结果。
具体操作步骤如下： 1. 导出测量数据：将全站仪上的测量数据导出到计算机或移动存储设备中。
2. 数据编辑：使用专业的测量软件对导出的数据进行编辑和处理。
可以根据需要进行数据的筛选、清理和修正。
3. 坐标计算：根据测量数据进行坐标计算，得到目标点的空间坐标。
4. 绘制图纸：根据测量结果绘制图纸，显示目标点的位置和坐标。
6. 结论全站仪测量坐标的操作步骤包括准备工作、设置测站点、进行测量和数据处理。
全站仪的编程操作方法和使用技巧
全站仪的编程操作方法和使用技巧全站仪是一种高精度的测量仪器，广泛应用于土木工程、建筑工程、道路施工等领域。
它可以通过编程操作来实现各种复杂的测量任务。
本文将介绍全站仪的编程操作方法和使用技巧，帮助读者更好地掌握该仪器的使用。
一、全站仪的基本功能全站仪主要用于测量水平角、垂直角和距离等数据。
它具有高精度、高速度和多功能的特点，是现代测量工作不可或缺的工具。
通过编程操作，全站仪可以实现自动测量、数据录入、数据处理和结果输出等功能。
二、全站仪的编程操作方法1. 设定测量参数在使用全站仪进行编程操作之前，首先需要设定测量参数。
包括测量模式（水平、垂直、斜距）、测量精度、测量单位、坐标系等。
根据具体的测量任务，合理设定这些参数可以提高测量的效率和精度。
2. 设置测量路径在编程操作中，需要设置测量路径来确定测量点位和测量顺序。
全站仪可以通过导航仪表盘或者触摸屏进行设置，根据具体测量任务选择测量点位，并设置测量点位的坐标信息。
合理设置测量路径可以提高测量的连贯性和效率。
3. 开始测量设置好测量路径后，可以开始测量。
全站仪会按照设定的路径自动进行测量，记录每个测量点位的数据。
在测量过程中可以实时观察测量结果，对其进行必要的调整和修正。
全站仪还可以通过声音或者震动提醒来帮助操作人员准确完成测量任务。
4. 数据处理和结果输出测量完成后，可以将测量数据导入计算机进行处理和分析。
全站仪通常提供相应的软件支持，可以对测量数据进行坐标转换、图形展示等操作。
通过数据处理，可以得到测量结果和相关的统计数据。
结果可以以图形或者报告形式输出，方便用于工程设计和施工。
三、全站仪的使用技巧1. 熟悉仪器操作和功能在使用全站仪进行编程操作之前，应当充分了解仪器的操作方法和功能。
掌握各个按钮和设置菜单的含义和用途，熟练掌握触摸屏和仪表盘的操作方式。
只有熟悉了仪器的操作方法，才能更好地利用其功能进行测量工作。
2. 注意仪器保养和校准全站仪作为一种精密的仪器，需要定期进行保养和校准。
掌上电脑和全站仪连接实现自动测量的方法
掌上电脑和全站仪连接实现自动测量的方法李爱军【期刊名称】《北京测绘》【年(卷),期】2011(000)003【摘要】Through a complete example,the paper gives a detailed explanation of how to connect HP iPAQ H3870 and TCA1800 electronic total station via EVB3.0 program to realize automatic measurement;the paper finally points out the precautions for engineering surveyors to realize automatic measurement by connecting electronic total station with iPAQ via EVB3.0 program.%通过一个完整的实例详细叙述了利用EVB3.0编程连接惠普iPAQ H3870掌上电脑和TCA1800全站仪实现自动测量的方法;文章最后指出了工程测量人员用EVB3.0编程连接全站仪和掌上电脑实现自动测量应注意的事项。
【总页数】4页(P74-77)【作者】李爱军【作者单位】深圳市深水水务咨询有限公司,广东深圳518003【正文语种】中文【中图分类】P204【相关文献】1.应用全站仪与PDA掌上电脑实现既有铁路测量一体化系统原理探讨 [J], 黄远宏2.利用蓝牙内嵌模块实现全站仪与掌上电脑的无线连接 [J], 王亚江3.应用智能型全站仪与 PDA 掌上电脑实现CPⅢ数据自动化采集 [J], 周东卫4.应用全站仪与PDA掌上电脑实现既有铁路测量一体化系统原理探讨 [J], 黄远宏5.基于掌上电脑的全站仪自动测量的实现 [J], 蔡昌盛;高井祥;孙久运因版权原因，仅展示原文概要，查看原文内容请购买。
