伏安法、安阻法、伏阻法测电阻
测电阻的多种方法
四、已知最大阻值的变阻器和电压表（或电流表）
方法二：
器材 ：电压表、开关、电池组、待 测电阻、滑动变阻器R0、导线若干
V Rx A
P
R0
B
S
实验步骤： （1）将变阻器的滑片P调至B端 ，闭合开关，记 下电压表的示数U1 ; （2）再把滑动变阻器的滑片P调至A端，记下电压 表的示数U2 ; （3）表达式:
四、已知最大阻值的变阻器和电压表（或电流表）
方法一：
器材 ：电流表、开关、电池组、待测 电阻、滑动变值器R0、导线若干
Rx S AP R0 A B
实验步骤： （1）将变阻器的滑片P调至A端 ，读出电流表的示数IA ; （2）再把变阻器的滑片P调至B 端，读出电流表的示数IB ;
（3）表达式:
UX RX R0 U0
二、伏阻法测电阻
方法二：
器材 ：电压表、两个开关、 电池组(内阻不计）、待测电阻、 定值电阻R0、导线若干
V
S2 R0
S1
Rx
实验步骤：
（1） 先闭合S1，读出电压表的示数为U1 ; （2）再同时闭合S1和S2，读出电压表的示数为U2；
（3）表达式:
U1 Rx R0 U 2 U1
S2
器材 ：电流表、两只开关、 电池组（内阻不计）、待测电 阻、定值电阻R0、 导线若干
Rx
S1
R0
A
实验步骤： （1）先闭合开关S1，读出电流表示数I1 ; （2）再同时闭合S1、 S2，读出电流表示数I2 ; I1 （3）表达式: Rx R0
I 2 I1
三、安阻法测电阻
方法四：两个电流表，一个已知内阻或两个内阻已 知或内阻不计。
2024年中考科学抢分秘籍(新统考)测电阻的方法(解析版)
通关17测电阻的方法考点预测概率预测题型预测伏安法测电阻☆☆☆实验探究题安阻法测电阻☆实验探究题伏阻法测电阻☆实验探究题电路设计☆☆实验探究题1、伏安法测电阻基本原理：R=U/I，因此通过电路得出电阻两端电压和电流是解题的关键，电压通过电压表，电流通过电流表得出，因此要注意接线柱和读数的准确性，另外定值电阻的测量要注意多次实验取平均值，减少误差。
2、其他方法测电阻也都是在伏安法的基础上，改装电路，用另外的方法得出电压或电流再去计算出电阻阻值。
3、答好此类实验题的关键还是在对电路要充分理解和熟悉。
电路设计方面也是在熟悉常规方法基础上得以拓展。
题型一伏安法测电阻[例题1]（2024•宁波模拟）厚膜电阻是一种被广泛应用于高温电子设备中的定值电阻，具有耐高温的特性。
小宁想测定某一型号的厚膜电阻的阻值大小，设计如下实验。
连接如图甲所示电路后，闭合开关，移动滑动变阻器滑片，测量并记录的实验数据如表所示。
实验电压电流（安）1 4.80.129.80.23120.25（1）连接电路时，应将最后一根导线a连接滑动变阻器的（填“A”或“B”）接线柱，连接过程中存在的问题是。
（2）分析表中的实验数据，可知该厚膜电阻的阻值是欧。
（结果保留一位小数）（3）查阅资料发现：该厚膜电阻材料为导电金属陶瓷，滑动变阻器金属丝材料为镍铬合金丝，两种材料电阻随温度变化图像如图乙所示。
保持滑片位置不变，开关闭合一段时间后，小宁发现电压表示数减小，请解释其原因。
【解答】解：（1）为了保护电路，闭合开关前，应将滑动变阻器的滑片P移到阻值最大处，由图甲可知，滑片位于A端，因此应将最后一根导线a接入滑动变阻器的B接线柱；由图甲可知，在连接电路时，开关没有断开；（2）由表中数据可知，3次实验的电阻值为：R1=11=4.80.1=48Ω，R2=22=9.80.2=49Ω，R3=33=120.25=48Ω，则厚膜电阻的阻值为：R=1+2+33=48r49r483≈48.3Ω；（3）由图乙可知，镍铬合金丝的电阻随温度的升高而增大，导电金属陶瓷的电阻受温度的影响较小；保持滑片不变，开关闭合一段时间后，由于温度升高，镍铬合金丝的电阻随温度的升高而增大，而厚膜电阻的阻值受温度的影响不大，根据分压原理，滑动变阻器两端电压增大，根据串联电路电压规律，厚膜电阻两端减小，即电压表示数减小。
2024年中考物理专题复习—抓住“本质”突破“特殊方法”测电阻
2024年中考物理专题复习—抓住“本质”突破“特殊方法”测电阻利用特殊方法测电阻，是同学们在学习完欧姆定律以后，又一个老大难的问题。
这类题目，主要是考察大家对欧姆定律的综合应用，需要同学们具有一定的逻辑能力和思维能力。
下面主要探讨四种测电阻的类型：类型一：伏安法测电阻（基础方法）类型二：伏阻法测电阻（特殊方法之一）类型三：安阻法测电阻（特殊方法之二）类型四：等效替代法测电阻（特殊方法之三）解决这类问题的“本质”是：缺啥找啥。
类型一：伏安法测电阻（基础方法）如图所示，用电流表测出通过电阻的电流，用电压表测出电阻两端的电压，再通过URI=算出电阻值的方法叫伏安法测电阻。
滑动变阻器的作用：①保护电路②改变待测电阻两端的电压和通过电阻的电流，实现多次测量原理：U RI =练习1.如图甲所示电路测量小灯泡发光时的电阻，闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2.7V时，电流表的示数如图乙所示，则此时通过灯泡的电流是________A，灯泡的电阻是________Ω。
解析：U =2.7V ，I =0.3A ， 2.7V =90.3AU R I ==Ω答案：0.3A ；9Ω。
练习2.为测量某定值电阻R 的阻值，实验探究小组设计了如图甲所示的电路图，并进行了实验，根据实验数据，该小组作出了电压U 随电流I 的变化图像，如图乙所示，根据图像，可得电阻R x =_______Ω。
解析：a 点，滑片P 在右端时，U =2.4V ，I =0.1A ， 2.4V =240.1AU R I ==ΩU 总=I 总R 总=0.1A ×（R x +24Ω）………………………………①b 点时：U 总=I 总′R 总′=0.5A ×R x ………………………………………②抓住电源电压不变，由①②式有：0.1A ×（R x +24Ω）=0.5A ×R x解得：R x =6Ω类型二：伏阻法测电阻（特殊方法之一）——缺电流表——找电流——串联想要测量未知电阻R x 的大小，实质是要测得未知电阻在电路中的电压和电流，然后根据欧姆定律求解R x。
电阻的多种测量方法
伏阻法测电阻
若把滑动变阻器换成一阻值已知的定值电阻R0，则 如何用伏阻法测未知电阻阻值？
合作探究
请用伏阻法从中选择合适器材测出未知电阻RX：电源 （电压未知）、电压表、阻值已知的定值电阻R（要求：画出原理图，写出实验步骤和表达式，尽可 能想出多种方法）
电阻的多种测量法
伏安法 安阻法
伏阻法
等效替代法
金华四中 金千泽 执教班级：初二（13）班
一、伏安法测电阻
实验目的 实验原理 实验器材
用电压表、电流表间接测电阻 U R= I 电源、电压表、电流表、滑动变阻器、 开关、导线、待测电阻。
实验电路图和实物图
电路图
实物图
A R
S
V
R'
实验数据记录
测量次数
电压U/V
电流I/A
电阻R/Ω
1 2 3
实验数据处理 实验结果
方法————安阻法 思路————电源电压不变
测量————P至a端；P至b端
若把滑动变阻器换成一阻值已知的定值电阻R0，则 如何测未知电阻阻值？
合作探究
请用安阻法从中选择合适器材测出未知电阻RX： 电源（电压未知）、电流表、阻值已知的定值 电阻R0、一个开关、两个开关、个单刀双掷开 关 、导线若干 （要求：画出原理图，写出实验步骤和表达式， 尽可能想出多种方法）
原理图
等效替代法
思路————曹冲称象，等量代换
测量
等量关系——象重=石重
数学式——Rx=R/
变换——电流表变成电压表
一个开关
原理图
步骤及表达式
二个开关 步骤及表达式
单刀双掷
步骤及表达式
一个开关
步骤及表达式
伏安法伏阻法安阻法口诀

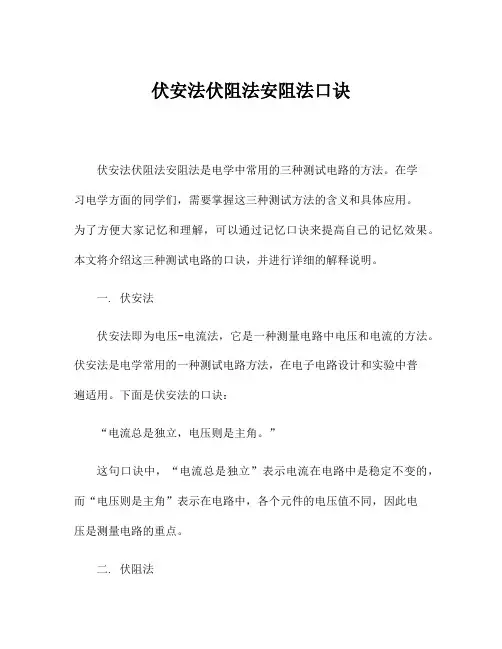

伏安法伏阻法安阻法口诀伏安法伏阻法安阻法是电学中常用的三种测试电路的方法。
在学习电学方面的同学们，需要掌握这三种测试方法的含义和具体应用。
为了方便大家记忆和理解，可以通过记忆口诀来提高自己的记忆效果。
本文将介绍这三种测试电路的口诀，并进行详细的解释说明。
一. 伏安法伏安法即为电压-电流法，它是一种测量电路中电压和电流的方法。
伏安法是电学常用的一种测试电路方法，在电子电路设计和实验中普遍适用。
下面是伏安法的口诀：“电流总是独立，电压则是主角。
”这句口诀中，“电流总是独立”表示电流在电路中是稳定不变的，而“电压则是主角”表示在电路中，各个元件的电压值不同，因此电压是测量电路的重点。
二. 伏阻法伏阻法即为电压-阻值法，它是一种测量电路中电压与电阻值的方法。
伏阻法是电学中经常用到的一种测试电路方法，在电子电路设计中也经常运用到。
下面是伏阻法的口诀：“电流不变，电阻量测。
”这句口诀中，“电流不变”表示在电路中电流的稳定性，而“电阻量测”则强调伏阻法的重点，即通过测量电阻的大小来确定电路中的电压值。
三. 安阻法安阻法即电流-阻值法，它是一种测量电路中电流与电阻值的方法。
安阻法是电学中常用的一种测试电路方法，也是电子电路设计中经常用到的测试手段。
下面是安阻法的口诀：“电压分割，电流稳定。
”这句口诀中，“电压分割”指的是根据电阻比例法，将总电流分成各分支电流，从而确定电路中电源电压和各元件的电压。
而“电流稳定”则表示在电路中，总电流是不变的，通过测量电阻的大小来确定电流值。
综上所述，伏安法、伏阻法和安阻法分别用于测量电路中的电压和电流，以及电阻大小。
通过口诀的方式，可以方便快捷地记忆这三种测试电路的方法和重点，进一步提高学习效率。
电阻的测量--精练题(含答案与解析)
电阻的测量伏安法测电阻 （1）实验原理：IR =U 。
（2）滑动变阻器的作用： 保护电路；多次测量取平均值。
注：用伏安法测量小灯泡的电阻时，若考虑温度对电阻的影响，则灯丝的电阻随温度的升高而增大，多次测量取平均值没有意义。
特殊方法测电阻=U R R U x 201开断合闭开断-=U U R U S S S 接接接-=U U R U b aa S S S ）安阻法测电阻：一个电流表-=I I R R I x 211开断合闭开断-=I I R R I x S S S 开断开断合闭=-I R R I I x S S S①闭合开关S 1和S 2，移动滑片至适当位置，读出电压表示数U ； ②断开开关S 2，闭合开关S 3，保持滑动变阻的位置不变，调节电阻箱的阻值使电压表示数仍为U ，记下电阻箱阻值为时，移动滑片至适当位置，读出电流表示数为I ；时，保持滑片的位置不变，调节电阻箱的阻值，使电流表的示数也为1．如图是用伏安法测电阻的实验电路图，小明在连接好电路进行实验的过程中出现了一些问题，下列对故障原因进行的分析中正确的是( )A ．闭合开关，电流表指针向左偏，这是因为电流表的量程太小B ．移动滑动变阻器的滑片P ，两只电表的示数均不变，这可能是把滑动变阻器的下面两个接线柱接入电路了C ．闭合开关，电压表有示数，电流表无示数，这可能是电阻R 1短路D ．闭合开关，电压表无示数，电流表有示数，这可能是电阻R 1断路2．在用伏安法测未知电阻R x 时，如果缺少电流表或电压表，可以通过增加一个定值电阻R 1和开关来解决，下面的四种方案中哪一个是错误的( )A ．B ．C ．D ．3．如图所示是小成测量未知电阻R x 的实验电路，电源两端电压不变，其中R 0为阻值已知的定值电阻。
当开关S 1闭合时，电压表示数为U 1；当开关S 1、S 2闭合时，电压表示数为U 2。
则下列四个选项中，R x 的表达式正确的是( )A ．-=U U R R U X 1201B ．=-U R R U U x 1021C ．-=U U R R U x 1202D ．=U R R Ux 1024．小明用图甲所示的电路测量额定电压为2.5V 的小灯泡电阻，图乙是小明未完成连接的实验电路。
伏安法伏阻法安阻法结论
文档：伏安法、伏阻法、安阻法结论1. 伏安法伏安法是一种电路分析方法，通过测量电压和电流的关系来推断电路中的电阻、电动势等参数。
具体来说，伏安法可以通过以下公式来计算电路中的电阻：R = V/I其中，R表示电阻，V表示电压，I表示电流。
通过测量电压和电流，可以计算出电路中的电阻值。
在实际应用中，伏安法被广泛应用于各种电路分析场景中，包括电池、电阻器、电容器、电感器等电路元件的特性分析，以及电路故障排查、电力电子技术等领域。
2. 伏阻法伏阻法是一种通过测量电压和电阻来计算电流的方法。
具体来说，伏阻法可以通过以下公式来计算电路中的电流：I = V/R其中，I表示电流，V表示电压，R表示电阻。
通过测量电压和电阻，可以计算出电路中的电流值。
在实际应用中，伏阻法被广泛应用于各种电路分析场景中，包括电源、电阻器、电容器、电感器等电路元件的特性分析，以及电路故障排查等领域。
3. 安阻法安阻法是一种通过测量电流和电阻来计算电压的方法。
具体来说，安阻法可以通过以下公式来计算电路中的电压：V = I*R其中，V表示电压，I表示电流，R表示电阻。
通过测量电流和电阻，可以计算出电路中的电压值。
在实际应用中，安阻法被广泛应用于各种电路分析场景中，包括电源、电阻器、电容器、电感器等电路元件的特性分析，以及电路故障排查等领域。
结论伏安法、伏阻法和安阻法是三种重要的电路分析方法，它们通过测量电压、电流和电阻之间的关系，可以帮助我们更好地理解电路的特性和行为。
这些方法具有广泛的应用场景，包括电路元件的特性分析、电路故障排查以及电力电子技术等领域。
在学习电路分析时，需要掌握这三种方法的应用和适用范围。
同时，还需要了解电路分析的基本概念和原理，例如欧姆定律、基尔霍夫定律等，这样才能更好地理解和运用这些方法。
此外，还需要通过实践来提高自己的电路分析能力，例如进行实验、解决实际问题等。
总之，掌握伏安法、伏阻法和安阻法这三种电路分析方法，可以帮助我们更好地理解和分析电路，对于学习电路分析和从事相关领域工作的技术人员来说具有重要意义。
几种测电阻的特殊方法
几种测电阻的特殊方法一、伏阻法在没有电流表的情况下就要利用串联电路电流相等的特点来求电流。
电路如图1，先将电压表接在R0两端，闭合开关读出电压表示数U0，再将电压表改接到R x两端，闭合开关，读出电压表的示数U x，则此时通过R0和R x的电流为：I x=I。
则待测电阻的阻值为：R x=图1 二、安阻法在没有电压表的情况下利用并联电路电压相等的特点来求电压。
电路如图2，先将电流表与R0串联在电路中，闭合开关，读出电流表的示数I0。
再将电流表改接与R x串联电路中，闭合开关，读出电流表的示数I x，则R0和R x两端的电压为U x=U0，则待测电阻的阻值为：R x= 图2 三、安箱法利用电阻箱可以示数的特点，采用等效替代理念，从电阻箱读出待测电阻阻值。
电路如图3，先只闭合S1读出电流表示数I。
再只闭合S2，旋动电阻箱旋盘使电流表示数仍为I。
则电阻箱示数待测电阻阻值。
图3四、伏箱法利用“串联电阻有分压的作用，分得的电压与电阻成正比”的性质来测未知电阻。
电路如图4，先将电阻箱R0阻值调到0时，读出电压表示数U0。
再调节电阻箱使电压表示数为U0/2时读出电阻箱连入电路中的阻值R0，则待测电阻R x=R0图4五、安滑法利用滑动变阻器的两个极值即0与最大值，对电路中电流的影响来测电流，再利用电源电压不变的特点列方程求出待测电阻值。
电路如图5，闭合开关先将滑片P移到连入电路阻值最小位置A，读出电流表示数I1，则电源电压U=I1R x。
再将P移到连入电路阻值最大位置B即R0，读出电流表示数I2，则电源电压U=I2（R x+R0）。
就有I1R x=I2（R x+R0）所以R x=图5六、伏滑法利用滑动变阻器的两个极值对R x两端电压的影响，再利用串联电路电流相等的特点列方程计算出待测电阻值。
电路如图6，闭合开关，先将滑片P移到左端，读出电压表示数U，即是电源电压。
再将P滑到最右端读出电压表示数U x。
则滑动变阻器两端电压U0=U-U x。
