高中物理人教版选修3-1：3.3几种常见的磁场同步练习
3.3几种常见的磁场同步练习
一、单选题
1.如图所示，一矩形线框置于磁感应强度为B的匀强磁场中，线框平面与磁场方向平
行，若线框的面积为S，则当线框左边为轴转过30∘时通过线框的磁通量为()
A. 0
B. BS
C. √3S
2B D. BS
2
【答案】D
【解析】解：由磁通量表达式：Φ=BS，S指垂直磁感线的有效面积，则可知转过30∘时
的磁通量Φ=BSsin30∘=BS
2
；
故选：D．
2.下列各图中，已标出电流I、磁感应强度B的方向，其中符合安培定则的是()
A. B.
C. D.
【答案】C
【解析】解：AB、通电直导线中的安培定则(安培定则一)：用右手握住通电直导线，让大拇指指向电流的方向，那么四指的指向就是磁感线的环绕方向由此可知，故AB错误；CD、通电螺线管中的安培定则(安培定则二)：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极，据此可知，故C正确，D错误．
故选：C．
3.如图所示，两根靠近但彼此绝缘的直导线互相垂直，通以大小相同的电
流，在哪一个区域两根导线的磁场方向一致且向里()
A. Ⅰ区
B. Ⅱ区
C. Ⅲ区
D. Ⅳ区
【答案】D
【解析】解：由右手螺旋定则可判定通电导线磁场的方向.如图所示，
“⋅”表示磁感线垂直纸面向外，“×”表示磁感线垂直纸面向里.所以第四象限磁场方向一致且向里；
故选：D
4.磁场中某区域的磁感线如图所示，则()
A. a、b两处的磁感应强度的大小不等，B a<B b
B. a、b两处的磁感应强度的大小不等，B a>B b
C. 同一通电导线放在a处受力一定比放在b处受力大
D. 同一通电导线放在a处受力一定比放在b处受力小
【答案】A
【解析】解：AB、磁感线的疏密表示磁感应强度的大小；故a、b两处的磁感应强度的大小不等，且B a<B b；故A正确，B错误；
CD、安培力的大小不但与磁感应强度有关，还与夹角有关，故受力大小不能确定；故CD错误；
故选：A．
5.如图所示，一束电子沿着水平方向向左平行地飞过磁针上方时，小磁针的北极将如
何转动()
A. 向上转动
B. 向下转动
C. 垂直纸面向里转动
D. 垂直纸面向外转动
【答案】C
【解析】解：如图所示，奥斯特实验表明，当导线中有电流通过时，小磁针会发生偏转.说明了电流周围存在磁场．
当电子沿着水平方向向左，则电流向右，小磁针的N极向纸内偏转．
故选：C
6.如图所示，在真空中，水平导线中有恒定电流I通过，导
线的正下方有一质子初速度方向与电流方向相同，则质子
可能的运动情况是()
A. 沿路径a运动
B. 沿路径b运动
C. 沿路径c运
动 D. 沿路径d运动
【答案】B
【解析】解：由安培定则，电流在下方产生的磁场方向指向纸外，由左手定则，质子刚进入磁场时所受洛伦兹力方向向上.则质子的轨迹必定向上弯曲，因此C、D必错；
由于洛伦兹力方向始终与电荷运动方向垂直，故其运动轨迹必定是曲线，则B正确，A 错误．
故选：B
7.如图所示为水平放置的两根等高固定长直细导线的截面图，O点
是两导线间距离的中点，a、b是过O点的竖直线上与O点距离
相等的两点，两导线中通有大小相等、方向相反的恒定电流.下
列说法正确的是()
A. 两导线之间存在相互吸引的安培力
B. O点的磁感应强度为零
C. O点的磁感应强度方向竖直向下
D. a、b两点的磁感应强度大小相等、方向相反
【答案】C
【解析】解：A、由图可知，两处电流的方向相反，所以它们之间存在相互排斥的作用力.故A错误．
B、C、由安培定则可知，左侧的电流在O处产生的磁场方向竖直向下，右侧的电流在O处产生的磁场方向竖直向下，方向相同，所以合磁场的方向向下.故B错误，C正确．D、结合安培定则，分别作出两处电流在a、b两点的磁场方向如图，可知a、b两点的磁感应强度方向相同.故D错误．
故选：C．
二、多选题
8.当导线中分别通以图示方向的电流，小磁针静止时北极垂直纸面向里的是()。
人教版高中物理 选修3-1 3.3 几种常见的磁场 同步练习
人教版高中物理选修3-1 3.3 几种常见的磁场同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共11题；共25分)1. （2分） (2016高二上·连云港期中) 关于电荷量、电场强度、磁感应强度、磁通量的单位，下列说法错误的是（）A . 牛顿/库仑是电荷量的单位B . 特斯拉是磁感应强度的单位C . 韦伯是磁通量的单位D . 牛顿/库仑是电场强度的单位【考点】2. （2分） (2020高二上·高邮期中) 如图，a、b两根垂直纸面的导体通以大小相等的电流，两导线旁有一点P，P点到a、b距离相等，要使P处磁场方向向右，则a、b中电流方向为（）A . 都向外B . 都向里C . a中电流向外，b中电流向里D . a中电流向里，b中电流向外【考点】3. （2分） (2017高二上·汕头期中) 当直导线通以垂直纸面向里的恒定电流时，小磁针静止时指向正确的是（）A .B .C .D .【考点】4. （2分）磁感线是用来形象地描述磁场的曲线，下图分别描述的是条形磁铁．蹄形磁铁、通电直导线、环形电流的磁感线分布，其中正确的是（）A .B .C .D .【考点】5. （2分） (2016高二上·南城期中) 如图所示的天平可用来测定磁感应强度．天平的右臂下面挂一个矩形线圈，宽为L，共n匝．线圈的下部悬在匀强磁场中，磁场方向垂直纸面．当线圈中通有电流I（方向如图）时，在天平左右两边加上质量各为m1、m2的砝码，天平平衡；当电流反向（大小不变）时，右边再加上质量为m的砝码后，天平重新平衡．由此可知（）A . 磁感应强度的方向垂直纸面向外，大小为B . 磁感应强度的方向垂直纸面向外，大小为C . 磁感应强度的方向垂直纸面向里，大小为D . 磁感应强度的方向垂直纸面向里，大小为【考点】6. （2分） (2020高二下·丽水月考) 来自太阳和其他星体的宇宙射线中含有大量高能带电粒子，若这些粒子都直接到达地面，将会对地球上的生命带来危害。
物理：新人教版选修3-1 3.3几种常见的磁场(同步练习)
第三节几种常见的磁场同步试题一、选择题：1、关于磁感线和电场线，下列说法中正确的是（）A、磁感线是闭合曲线，而静电场线不是闭合曲线B、磁感线和电场线都是一些互相平行的曲线C、磁感线起始于N极，终止于S极；电场线起始于正电荷，终止于负电荷D、磁感线和电场线都只能分别表示磁场和电场的方向2、关于磁感应强度和磁感线，下列说法中错误的是（）A、磁感线上某点的切线方向就是该点的磁感线强度的方向B、磁感线的疏密表示磁感应强度的大小C、匀强磁场的磁感线间隔相等、互相平行D、磁感就强度是只有大小、没有方向的标量3、一束电子流沿水平面自西向东运动，在电子流的正上方有一点P，由于电子运动产生的磁场在P点的方向为（）A、竖直向上B、竖起向下C、水平向南D、水平向北4、安培分子电流假说可用来解释（）A、运动电荷受磁场力作用的原因B、两通电导体有相互作用的原因C、永久磁铁具有磁性的原因D、软铁棒被磁化的现象5、如图所示，环形导线周围有三只小磁针a、b、c，闭合开关S后，三只小磁针N极的偏转方向是（）A、全向里B、全向外C、a向里，b、c向外D、a、c向外，b向里6、如图所示，两根非常靠近且互相垂直的长直导线，当通以如图所示方向的电流时，电流所产生的磁场在导线所在平面内的哪个区域内方向是一致且向里的（）A、区域ⅠB、区域ⅡC、区域ⅢD、区域Ⅳ7、如图是铁棒甲与铁棒乙内部各分子电流取向的示意图，甲棒内部各分子电流取向是杂乱杂乱无章的，乙棒内部各分子电流取向大致相同，则下列说法中正确的是（）A、两棒均显磁性B、两棒均不显磁性C、甲棒不显磁性，乙棒显磁性D、甲棒显磁性，乙棒不显磁性甲乙8、关于磁通量，下列说法中正确的是（）A、穿过某个平面的磁通量为零，该处磁感应强度一定为零B、穿过任何一个平面的磁通量越大，该处磁感应强度一定越大C、匝数为n的线圈放在磁感应强度为B的匀强磁场中，线圈面积为S，且与磁感线垂直，则穿过该线圈的磁通量为BSD、穿过垂直于磁感应强度方向的某个平面的磁感线的数目等于穿过该面的磁通量9、下列关于磁通量和磁感应强度的说法中，正确的是（）A、穿过某一个面的磁通量越大，该处磁感应强度也越大B、穿过任何一个面的磁通量越大，该处磁感应强度也越大C、穿过垂直于磁感应强度方向的某面积的磁感线的条数等于磁感应强度D、当平面跟磁场方向平行时，穿过这个面的磁通量必定为零二、填空题：1、如图所示，一面积为S的长方形线圈abcd有一半处在磁感应强度为B的匀强磁场中，这时穿过线圈的磁通量为Wb，当线圈以ab为轴从图中位置转过60°的瞬间，穿过线圈的磁通量为。

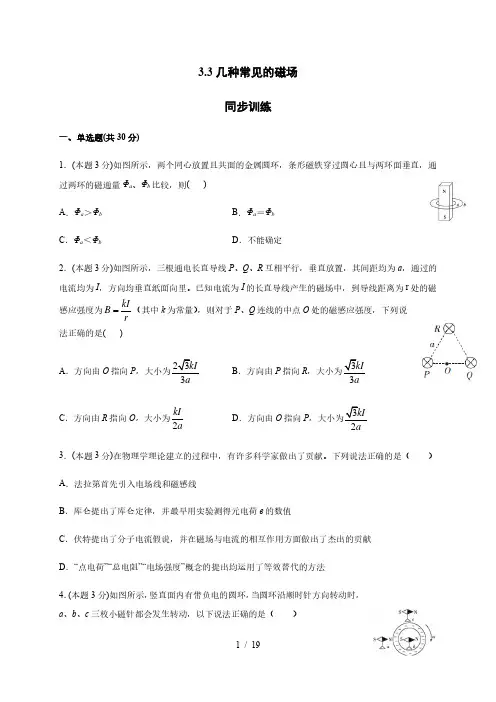

3.3几种常见的磁场 (答案含解析)—人教版高中物理选修3-1 同步训练
5 / 19Байду номын сангаас
B = kI ＝2 3kI r 3a
A．方向由 O 指向 P，大小为 2 3kI ，与结论相符，选项 A 正确； 3a
B．方向由 P 指向 R，大小为 3kI ，与结论不相符，选项 B 错误； 3a
C．方向由 R 指向 O，大小为 kI ，与结论不相符，选项 C 错误； 2a
2
D．B0＝ 3 B
9．(本题 3 分)下图中四幅图片涉及物理学史上的四个重大发现，下列说法正确的是
A．亚里士多德根据理想斜面实验，提出了力不是维持物体运动的原因 B．牛顿通过引力扭秤实验，测定出了万有引力常量 C．安培通过实验研究，发现了电流的磁效应 D．库仑通过静电力扭秤实验研究，发现了库仑定律 10．(本题 3 分)如图所示，一通电直线竖直放置，其右侧 A、B 两点的磁感应强度分别为 BA 和 BB， 则（ ） A．BA＞BB，方向均垂直纸面向里 B．BA＜BB，方向均垂直纸面向里
【解析】
【分析】
【详解】
A．地球仪受到重力和同名磁极相互排斥力，保持平衡状态，故 A 错误；
B．为了保证地球仪和底座之间始终是斥力，线圈中的电流方向就不能改变，所以电路中的电源必须 是直流电源，故 B 错误；
C．由图可知螺线管的上端为 N 极，根据右手螺旋定则可知电路中的 a 端点须连接直流电源的负极， 故 C 错误；
19．(本题 9 分)如图所示，线圈 abcd 的平面与水平方向夹角 = 60 ，磁感线竖直向下，线圈平面
面积 S = 0.4m2 ，匀强磁场磁感应强度 B = 0.6T ，则穿过线圈的磁通量 φ 为多
少？
7 / 19
20．(本题 9 分)如图所示，分别给出了导线中的电流方向或磁场中某处小磁针静止时 N 极的指向或

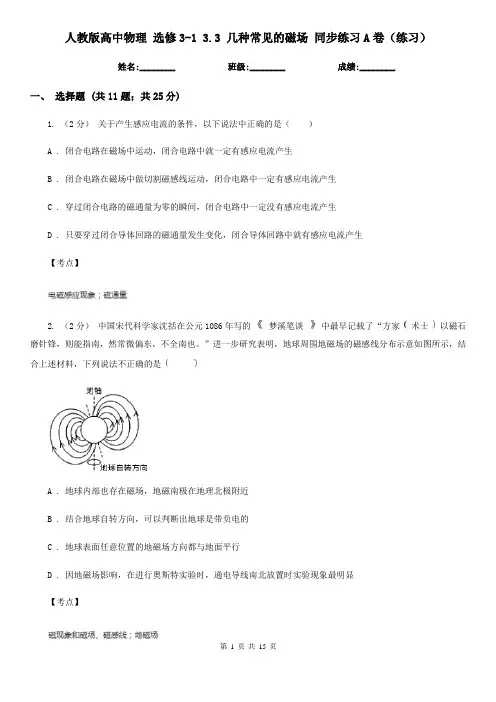

人教版高中物理 选修3-1 3.3 几种常见的磁场 同步练习A卷(练习)
人教版高中物理选修3-1 3.3 几种常见的磁场同步练习A卷（练习）姓名:________ 班级:________ 成绩:________一、选择题 (共11题；共25分)1. （2分）关于产生感应电流的条件，以下说法中正确的是（）A . 闭合电路在磁场中运动，闭合电路中就一定有感应电流产生B . 闭合电路在磁场中做切割磁感线运动，闭合电路中一定有感应电流产生C . 穿过闭合电路的磁通量为零的瞬间，闭合电路中一定没有感应电流产生D . 只要穿过闭合导体回路的磁通量发生变化，闭合导体回路中就有感应电流产生【考点】2. （2分）中国宋代科学家沈括在公元1086年写的梦溪笔谈中最早记载了“方家术士以磁石磨针锋，则能指南，然常微偏东，不全南也。
”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示，结合上述材料，下列说法不正确的是A . 地球内部也存在磁场，地磁南极在地理北极附近B . 结合地球自转方向，可以判断出地球是带负电的C . 地球表面任意位置的地磁场方向都与地面平行D . 因地磁场影响，在进行奥斯特实验时，通电导线南北放置时实验现象最明显【考点】3. （2分）一束粒子沿水平方向飞过小磁针的下方，如图所示，此时小磁针的S极向纸内偏转，这一束粒子不可能是（）A . 向右飞行的正离子束B . 向左飞行的负离子束C . 向右飞行的电子束D . 向左飞行的电子束【考点】4. （2分） (2017高二上·邯郸期中) 如图所示，小磁针所指方向正确的是（）A .B .C .D .【考点】5. （2分） (2019高三上·鹤岗月考) 如图所示，边长为1，质量为m的等边三角形导线框abc用绝缘细线悬挂于天花板，导线框中通一逆时针方向的电流，图中虚线CD过ab边中点和ac边中点。
只在CDFE区域加一垂直于导线框向里的匀强磁场，磁感应强度大小为B，导线框处于静止状态时，细线中的拉力为F1；只在ABDC区域中加与上述相同的磁场，导线框处于静止状态时，细线中的拉力为F2。

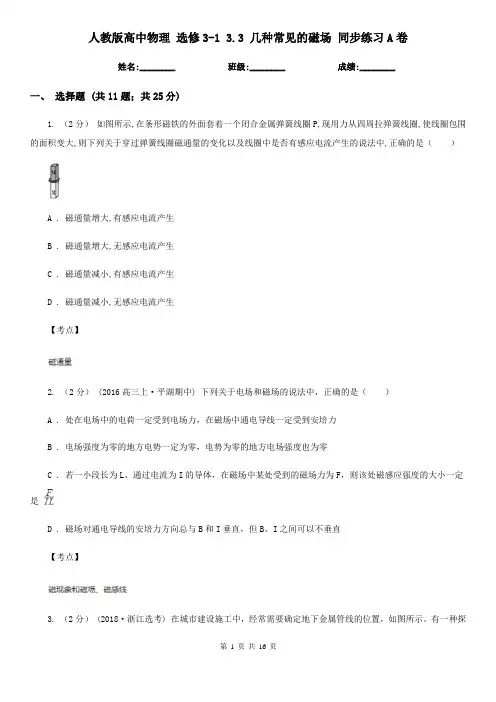

人教版高中物理 选修3-1 3.3 几种常见的磁场 同步练习A卷
人教版高中物理选修3-1 3.3 几种常见的磁场同步练习A卷姓名:________ 班级:________ 成绩:________一、选择题 (共11题；共25分)1. （2分）如图所示,在条形磁铁的外面套着一个闭合金属弹簧线圈P,现用力从四周拉弹簧线圈,使线圈包围的面积变大,则下列关于穿过弹簧线圈磁通量的变化以及线圈中是否有感应电流产生的说法中,正确的是（）A . 磁通量增大,有感应电流产生B . 磁通量增大,无感应电流产生C . 磁通量减小,有感应电流产生D . 磁通量减小,无感应电流产生【考点】2. （2分） (2016高三上·平湖期中) 下列关于电场和磁场的说法中，正确的是（）A . 处在电场中的电荷一定受到电场力，在磁场中通电导线一定受到安培力B . 电场强度为零的地方电势一定为零，电势为零的地方电场强度也为零C . 若一小段长为L、通过电流为I的导体，在磁场中某处受到的磁场力为F，则该处磁感应强度的大小一定是D . 磁场对通电导线的安培力方向总与B和I垂直，但B、I之间可以不垂直【考点】3. （2分）(2018·浙江选考) 在城市建设施工中，经常需要确定地下金属管线的位置，如图所示。
有一种探测方法是，首先给金属长直管线通上电流，再用可以测量磁场强弱、方向的仪器进行以下操作：①用测量仪在金属管线附近的水平地面上找到磁感应强度最强的某点，记为a；②在a点附近的地面上，找到与a点磁感应强度相同的若干点，将这些点连成直线EF；③在地面上过a点垂直于EF的直线上，找到磁场方向与地面夹角为450的b、c 两点，测得b、c两点距离为L。
由此可确定金属管线（）A . 平行于EF，深度为B . 平行于EF，深度为LC . 垂直于EF，深度为D . 垂直于EF，深度为L【考点】4. （2分）(2017·宝鸡模拟) 如图所示，垂直纸面放置的两根平行长直导线分别通有方向相反的电流I1和I2 ，且I1＞I2 ，纸面内的一点H到两根导线的距离相等，则该点的磁感应强度方向可能为图中的（）A . B1B . B2C . B3D . B4【考点】5. （2分） (2017高二上·黑龙江期末) 如图所示，一个有界匀强磁场区域，磁场方向垂直纸面向外．一个矩形闭合导线框abcd，沿纸面由位置1（左）匀速运动到位置2（右）．则（）A . 导线框进入磁场时，感应电流方向为a→b→c→d→aB . 导线框离开磁场时，感应电流方向为a→d→c→b→aC . 导线框离开磁场时，受到的安培力方向水平向右D . 导线框进入磁场时．受到的安培力方向水平向左【考点】6. （2分） (2019高三上·浙江期末) 如图所示，竖直平面内粗糙绝缘细杆（下）与直导线（上）水平平行固定，导线足够长。
