7项目七、城市轨道交通车站的机电系统
城市轨道交通车站机电系统
城市轨道交通机电系统包括：
❖1、自动售检票系统 ❖2、电梯系统 ❖3、屏蔽门系统 ❖4、供电系统 ❖5、环控系统 ❖6、给排水系统
项目七 项目八
任务7.1 了解自动售检票系统
❖自动售检票系统的组成及功能： ❖AFC系统通常由中央计算机、车站计算
机、票房售票机、进/出站闸机、验票 机和信息载体（车票）组成。
客流分析 票务政策
营销调控部
票务运作、设备维修
AFC站级
AFC系统 设备的使用
车务部
审核、监督
安全检查部
收益结算、 分析
公交一卡 通收益数 据结算
运营账务部
公交一卡通
任务7.2 了解车站屏蔽门系统
无 屏 蔽 门
任务7.2 了解车站屏蔽门系统
无 屏 蔽 门
任务7.2 了解车站屏蔽门系统
任务7.2 了解车站屏蔽门系统
任务7.2 了解车站屏蔽门系统
3、滑动门 由钢化玻璃、 门框、门导 滑板、门胶 条、手动解 锁装置
任务7.2 了解车站屏蔽门系统
4、固定门：由钢化玻璃和门框组成
任务7.2 了解车站屏蔽门系统
5、应急门与端门
任务7.2 了解车站屏蔽门系统
6、顶箱 顶箱包括铝合金型材，门楣、前后盖板、电 缆线槽、密封胶等。
任务7.1 了解自动售检票系统
❖ AFC系统运行管理的任务
❖3、加强对AFC系统的高科技含量的应用， 提高数据处理能力。
❖4、加强对乘客使用设备的教育和宣传，让 乘客了解票务政策和票价政策，熟悉设备 应用，爱护设备，维护设备完整性。
任务7.1 了解自动售检票系统
❖ 运行管理的组织及职责
调度票务部
任务7.2 了解车站屏蔽门系统
城市轨道交通概论课程标准
《城市轨道交通概论》课程标准程编号：062129使用专业：城市轨道交通运营管理课程类别：B类课程修课方式：必修教学时数：72一、课程定位和课程设计（一）课程性质与作用《城市轨道交通概论》课程是城市轨道交通运营管理专业的一门专业基础课程，属于专业学习领域。
学生通过本课程的学习，应能初步了解城市轨道交通系统的整体概念、系统的结构特点，掌握城市轨道交通的基本知识框架，熟悉各框架部分的构成及功能，了解各框架部分的相互关系等。
本课程的任务主要是学习城市轨道交通规划设计与施工、线路和线路设备、车辆、供电、通信、信号、旅客信息系统、车站设备及运营管理等内容，从而对城市轨道交通设备及运营管理概况有比较全面的了解。
本课程与《专业教育》相衔接，与后续课程《城市轨道交通供电系统》、《城市轨道交通车辆基础》、《城市轨道交通客运组织》、《城轨行车组织》、《城市轨道交通通信与信号》、《城市轨道交通运营管理》、《城市轨道交通车站机电设备》等相衔接，为以后专业课程的学习奠定基础。
（二）课程基本理念1、以学生为中心，注重职业能力的培养。
课程构建基于工作过程、融入职业标准的课程体系，充分体现高职教育的职业性；2、按照基于工作过程系统化进行课程的开发和设计。
课程针对职业岗位任职要求和工作过程，进行“教、学、做”一体化教学，强化学生职业能力的培养，调动学生学习的主动性和创造性；3、注重过程评价，促进学生的发展。
发挥教师的主导性和学生的主体性，在做中学，在学中做，充分体现高职教育的实践性。
（H）课程设计思路课程设计的总体思路：基于工作过程和工作任务的结构模式，遵循“必须、够用”为度的思路，注重实践技能的培养。
全面地了解城市轨道交通的基本知识框架，熟悉各框架部分的构成及功能，了解各框架部分的相互关系等。
通过企业特聘教师、本校专业教师实施教学，以国内地铁运营公司的实际案例为教学载体，结合专业特点引入更多实践教学内容。
二、课程目标（一）知识目标（1）基本掌握城市轨道交通的概念与历史；（2）了解城市轨道系统的设计与施工；（3）了解城市轨道交通线路设备相关知识；（4）掌握城市轨道交通车站与车站设备；（5）了解城市轨道交通车辆及车辆段相关知识；（6）了解城市轨道交通供电与牵引相关知识；（7）基本掌握城市轨道交通通信与信号相关知识；（8）掌握城市轨道交通安全防护管理的相关知识；（9）基本掌握城市轨道交通客运组织的相关知识；（10）基本掌握城市轨道交通行车组织的相关知识。
地铁机电系统简介
机电专业系统组成
通风空调
机电专业
环控
通 空卷 风 调帘 系 系门 统统
作用：
1、对车站内环境空气温度、湿度、洁净度、流速进 行控制，为乘客和工作人员创造一个舒适的乘车和工作环 境；
2、对车站设备区温、湿度进行控制，以满足各种设 备及管理用房工艺和功能要求；
3、列车阻塞停留在隧道区间时，向隧道提供一定的 新 风量，以维持乘客短时间内能接受的环境条件；
系 系 门 动检测仪、结构片式消声器等。主要为车站排风、排烟的通道
统统
。
活塞风道、活塞风井、活塞风亭：活塞风道一般分布于车站站 厅设备区两端，末端为风井。内设隧道风机及其联锁风阀、手 操箱、振动检测仪、结构片式消声器等。主要为车站/隧道排风 、排烟的主要通道。
通风运行模式
机电专业
环控
通 空卷 风 调帘 系 系门 统统
Q3BP
旁路输入 Q2
静态开关
主路输入Q1
TR2Biblioteka ~- -~REC INV
静态开关
KM
蓄电池
Q5 UPS输出
UPS
在主路市电正常时：
UPS一方面通过整流器、逆变器给负载在线提供 高品质交流电源； 另一方面通过整流器为电池充电，将能量储存在 电池中 。如图：
Bypass
~ Mains -
- output ~
低压配电
机电专业
动照
低 照疏 压 明散 配 控指 电 制示
系系 统统
作用：
输出220 V/380 V电压，为运营需要的各
种机电设备提供动力电源。包括： 一类负荷：应急照明、疏散照明、变电
所操作电源、电源整合系统（BAS、FAS、 ISCS、门禁系统、通信系统设备、AFC等）、 消防水泵、消防电梯、地下站厅站台照明、地 下区间照明、排烟系统用风机及电动阀门、信 号系统设备、电力监控系统设备、兼作疏散用 的自动扶梯、安全门、雨水泵及其它紧急情况 时仍需运行的设备。
城市轨道交通车站机电系统概述
标
Hale Waihona Puke 任务7.1 了解自动售检票系统
题 八
（3）加强对AFC系统的高科技含量的应用，利用系 统提供的各种原始数据（数据库）、日志、审核信息、报 警信息来提高城市轨道交通对安全事件的反应处理能力，
（4）加强对乘客使用设备的教育和宣传，让乘客了解 票务政策和票价政策，熟悉设备的使用特性，爱护设备， 维护设备的完整性。
编码/分拣机
标
任务7.1 了解自动售检票系统
题 八
（6）车站计算机
车站计算机是以工业PC作为主处理器的系统，它包 括一台数据库服务器、一台应用服务器、一台宽带交换机 及相应的不间断电源。车站计算机可以监控车站内的自动 售票机、票房售票机、进出站闸机和验票机等车站设备的 运行状态，对票务收益和客流量进行统计，生成及打印各 类报表。车站计算机还向中央计算机发送各种设备运行状 态、票务收益和客流信息，同时接受中央计算机下达的运 营参数。
通）在自动售票机上购买不
同票价的单程车票及对储值
票（一卡通）车票进行加值。
1—UPS不间断电源； 2—加热风扇； 3—CS筹 码发售器； 4—CS筹码票箱；5—EMM(授权管理 信息)； 6—键盘； 7—找零钱箱； 8—纸币接
收器； 9—硬币回收系统； 10—散热风扇
标
任务7.1 了解自动售检票系统
另外，财务部门、营销部门、车务部门和稽查部门也可以通过中央 计算机的工作站进行客流统计、票价分析、营收统计、客流断面分析、 员工票使用分析等工作。
标
任务7.1 了解自动售检票系统
题 八
3）有关部门的职责
（1）票务管理和维修部门的职责。票务管理和维修部 门负责AFC系统设备的运营维护、维修工作，确保系统设备 的正常运行；对系统设备的使用提供功能及技术上的支持； 负责为票务相关部门提供相应的设备运营数据；为公司在制 定票务相关政策和决策时提供技术支持及专业建议；配合相 关部门开展与一卡通管理中心的技术协调工作；负责制定 AFC系统的操作手册和维修规程；负责对票务相关部门进行 AFC系统新功能的操作培训；
城 市 轨 道 交 通 机 电 系 统
第一节、与土建专业的施工接口配合
接口：土建专业负责预留/预
埋设备（风机、水泵、风阀、 空调机组、冷水机组等）基 础及吊环、结构风道孔洞(含 大型设备吊装孔)及管路所需 套管和孔洞；机电系统负责 检验并在其基础上安装水泵 等设备，二次结构墙体上水 管的（刚性）套管由机电系 统专业施工。土建单位负责 土建风道的风口的安装，机 电专业负责调试。
施工前，应会同土建单位技术人员共同审核土建和 机电施工图纸、会审资料等，核实设备基础、结构 风道孔洞及管路所需孔洞的位置、数量及型号大小， 以防遗漏和发生差错。对土建单位已施工的基础和 孔洞现场核实。
第一节、与土建专业的施工接口配合
了解土建施工进度计划和施工方法，校核机电专 业准备采用的安装方法能否和这一项目的土建施工 相适应。施工前,还必须加工制作和备齐土建施工阶 段中的预埋件、预埋管道和零配件。如两专业图纸 不一致以机电专业图纸为准。
第一节、与土建专业的施工接口配合
配合：
机电系统施工单位进场以后，一般与土建施工总承 包单位签订安全施工协议，施工用水、用电等服从 其管理。根据各种动力设备用电容量、使用地点， 然后考虑施工现场临时用电的设置，暂设配电箱的 容量、开关数量、导线截面、柜体尺寸等符合施工 要求。部分设备材料进场需使用土建的吊装设备， 需土建单位配合。
第一节、与土建专业的施工接口配合
地铁一般处于繁华地段，施工人员、设备 材料的进场、运输将不可避免地受到市内交通 的限制，交通安全问题突出。 2、施工配合及协调工作繁琐
施工前期，机电安装专业与众多单位的配 合均需投入大量的精力。
第一章 各系统施工内容及施工组织设计概述
工程进展过程中，由于与各前期施工单位的 专业接口多，施工作业面的交接将成为重要的工 作内容。施工中需主动与土建及其他安装单位取 得关系，以确保阶段性工期的顺利完成。 (1)设备安装阶段，由于多专业同时进行，现场比较 复杂，而且周边大部分是闹市区，人员密集。因 此必须加强现场管理，做好协调工作。 (2)设备材料的运输、进场及就位将受到市内交通的 限制。特别是通风空调系统及动力照明系统的设 备体积庞大、重量大，如冷水机组，环控电控柜、 TVF风机、新风机组等，必须采取合理有效的运 输方案。 (3)工地现场施工场地有限，且施工作业班组多，安 装操作空间较小。
城市轨道交通机电设备

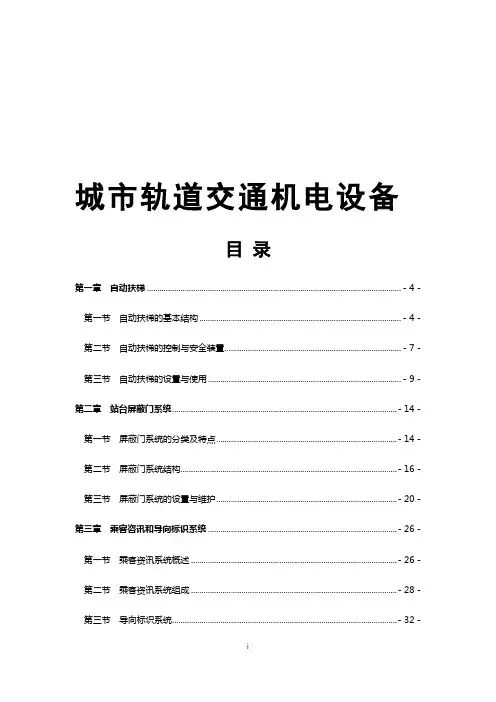

城市轨道交通机电设备目录第一章自动扶梯 ......................................................................................................................... - 4 - 第一节自动扶梯的基本结构................................................................................................ - 4 - 第二节自动扶梯的控制与安全装置.................................................................................... - 7 - 第三节自动扶梯的设置与使用............................................................................................ - 9 - 第二章站台屏蔽门系统........................................................................................................... - 14 - 第一节屏蔽门系统的分类及特点...................................................................................... - 14 - 第二节屏蔽门系统结构....................................................................................................... - 16 - 第三节屏蔽门系统的设置与维护...................................................................................... - 20 - 第三章乘客咨讯和导向标识系统 .......................................................................................... - 26 - 第一节乘客资讯系统概述 .................................................................................................. - 26 - 第二节乘客资讯系统组成 .................................................................................................. - 28 - 第三节导向标识系统........................................................................................................... - 32 -i第一节地铁供电系统概述 .................................................................................................. - 34 - 第二节低压配电及照明系统的组成与功能..................................................................... - 35 - 第三节电力监控系统概述 .................................................................................................. - 38 - 第五章给排水系统 ................................................................................................................... - 42 - 第一节给排水系统的组成及功能...................................................................................... - 42 - 第二节给排水系统运行管理.............................................................................................. - 45 - 第六章火灾报警系统............................................................................................................... - 51 - 第一节火灾报警系统的组成.............................................................................................. - 51 - 第二节火灾报警系统的功能及运作模式 ......................................................................... - 53 - 第三节火灾报警系统的人机接口...................................................................................... - 56 - 第四节火灾报警系统的日常维护...................................................................................... - 58 - 第七章自动灭火系统............................................................................................................... - 63 - 第一节气体灭火系统........................................................................................................... - 63 - 第二节自动喷水灭火系统 .................................................................................................. - 67 - 第三节气体灭火系统的日常维护...................................................................................... - 68 - 第八章环控系统 ....................................................................................................................... - 70 - 第一节环控系统概述........................................................................................................... - 70 - 第二节环控系统的制式....................................................................................................... - 75 -第九章机电设备监控系统....................................................................................................... - 83 - 第一节概述 ........................................................................................................................... - 83 - 第二节BAS系统的组成及主要功能................................................................................. - 84 - 第三节BAS系统的运行管理.............................................................................................. - 89 - 参考文献........................................................................................................................................ - 93 -iii第一章自动扶梯第一节自动扶梯的基本结构一、自动扶梯的功能与特点在城市轨道交通车站中，自动扶梯的用途上要是解决乘客的快速疏解，即列车到达后，大量的乘客从候车站台向地面站台疏解。
项目七城市轨道交通车站的机电系统课件
机电系统设计原则与流程
原则
确保机电系统的安全、可靠、高 效、环保和经济性。
流程
需求分析、方案设计、初步设计、 施工图设计和优化完善。
机电系统设备选型与配置
选型
根据车站规模、功能需求和运营模式，选择合适的设备型号。
配置
合理配置设备数量、规格和布局，以满足车站运营需求。
机电系统设计优化方法
1 2
3
维修流程
规范维修流程，确保维修工作高效、有序进行。
技术改造
根据实际需要和技术发展，对机电系统进行技术改造，提高设备 性能和效率。
05
城市轨道交通车站机电系统 的安全与环保
机电系统的安全防护措施
01
设备故障预防
通过定期维护和检查，确保机电 设备正常运行，预防设备故障导 致的安全问题。
02
安全防护装置
项目七城市轨道交通车站的机电系统课
件
$number {01}
目
• 城市轨道交通车站机电系统概述 • 城市轨道交通车站机电系统设计 • 城市轨道交通车站机电系统施工
• 城市轨道交通车站机电系统的维
• 城市轨道交通车站机电系统的安 全与环保
01
城市轨道交通车站机电系统 概述
机电系统的组成与功能
通风空调系统
保障运营安全
机电系统故障可能导致严重后果，因此其可靠 性至关重要。
机电系统的技术发展趋势
01
智能化
利用先进技术实现
机电系统的智能控 制和管理。
02
高效化
提高机电系统的运 行效率和可靠性。
04
人性化
提高乘客的舒适度
03
和便利性。
绿色环保
降低能耗和排放污 染物，实现可持续
城市轨道交通车站机电设备运行与维修课件
第八章 机电系统的节能 第九章 自动售检票系统的运行与维修
作业
4
第一章 环控系统设备运行与维修
【任务要求】 了解环控系统的组成及功能、运行管理； 掌握环控系统的巡视与运行； 掌握环控系统的维修和故障处理。
【知识准备】 城市轨道交通环控系统(简称环控系统)是指在车站站厅、站台、 隧道、设备及管理用房等处所的环境进行空气处理的系统。
14
环控系统设备的巡视与运行
• 环控系统设备的运行
15
环控系统设备的巡视与运行
• 环控系统设备的运行
16
环控系统设备的维修
• 维修管理的任务和原则
1. 预防为主，防治结合，修养并重 2. 作业内容较巡视深入的一种主动预防性维修 3. 有计划地减少设备损耗 4. 较好的技术、经济效益 • 保证环控系统设备的状态良好
17
环控系统设备的维修
• 维修作业性质分类
u保养，维修，故障抢修
1. 计划性维修(程序图)
➢预防维修 ➢改善维修
2. 非计划性维修(程序图)
➢抢修 ➢补修
3. 委外维修(程序图)
18
环控系统设备的维修
. 维修作业等级分类
19
. 维修作业等级分类
20
环控系统设备的维修
. 维修作业等级分类
21
环控系统设备的维修
✓日常巡视作业流程 ✓典型记录表
11
环控系统设备的巡视与运行
• 巡视的一般要求
✓日常巡视作业流程
12
环控系统设备的巡视与运行
• 巡视的一般要求
✓典型记录表
13
环控系统设备的巡视与运行
• 巡视的内容
1. 各车站A、 B端环空电控室 2. 车站空调机房和风机房 3. 空调水系统设备 4. 车站公共区及设备房
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
任务7.2 了解车站屏蔽门系统
1、支撑结构
支撑结构包括支 撑部件、门梁、 立柱、顶部伸缩 装置等构件。 2、门槛 固定门门槛 滑动门门槛
任务7.2 了解车站屏蔽门系统
3、滑动门 由钢化玻璃、 门框、门导 滑板、门胶 条、手动解 锁装置
任务7.2 了解车站屏蔽门系统
4、固定门：由钢化玻璃和门框组成
任务7.2 了解车站屏蔽门系统
5、应急门与端门
任务7.2 了解车站屏蔽门系统
6、顶箱 顶箱包括铝合金型材，门楣、前后盖板、电 缆线槽、密封胶等。
任务7.2 了解车站屏蔽门系统
屏蔽门系统的控制模式
分为系统级、站台级、人工操作三种正常 控制模式和火灾控制模式。
由车站工作 人员或乘客 执行 执行信号系 统命令
任务7.4 了解车站机电系统
二级负荷：由两路互为备用的独立电 源供电，当电网只有一路电源时，允 许将其从电网中切除。
负荷包括： 自动扶梯、一般照明、污水泵。
任务7.4 了解车站机电系统
三级负荷： 由三级负荷总开关引来一路
单电源，一路总进线电源故障时自动被切 除，人工复位。在火灾情况下，直接切断 三级负荷总电源。 负荷包括： 广告照明、清扫机械、冷却塔、冷却水 泵等。
任务7.1 了解自动售检票系统
任务7.1 了解自动售检票系统 闸机
作用：用于控制乘客进出车站的机电设备，通常 分为进（站）闸机和出（站）闸机。将车站站厅 分为付费区和非付费区。 注意：对车辆进行检查，问题车票？
任务7.1 了检票系统
任务7.1 了解自动售检票系统
任务7.1 了解自动售检票系统
车站计算机系统 作用：负责车站内AFC设备的状态控制，下 达由中央计算机系统设置的各类控制参数， 收集各设备的运行数据，并将数据传输到 中央计算机。
任务7.1 了解自动售检票系统
现场AFC设备 组成：闸机、自动售票机、票房售票机、 验票机、便携式验票机等。
闸机
地铁出入口照明
站台照明
站厅照明
隧道区间照明
事故照明
广告照明
任务7.4 了解车站机电系统
4、电力监控系统
作用：电力监控系统的作用是保证在控制中心 对供电系统的主变电所、牵引变电所、降压变 电所的供电设备的运行状态进行监视、控制及 数据采集。
任务7.4 了解车站机电系统
2、牵引供电系统--牵引网（接触网）
任务7.4 了解车站机电系统
2、牵引供电系统--牵引网（接触网）
任务7.4 了解车站机电系统
2、牵引供电系统--牵引网（接触轨）
任务7.4 了解车站机电系统
2、牵引供电系统--牵引网（接触轨）
任务7.4 了解车站机电系统
项目七
城市轨道交通车站的机电系统
城市轨道交通机电系统包括：
1、自动售检票系统
2、电梯系统
3、屏蔽门系统
4、供电系统
项目七
5、环控系统
6、给排水系统
项目八
任务7.1 了解自动售检票系统 自动售检票系统的组成及功能：
AFC系统通常由中央计算机、车站计算 机、票房售票机、进/出站闸机、验票 机和信息载体（车票）组成。
车票-第二阶段，自动售检票系统的初始阶 段。磁卡车票和IC卡车票。
任务7.1 了解自动售检票系统
车票-第三阶段，现代化联网收费阶段。非
接触式IC卡。 例如单程票、储值票、纪念票、出站票、员工票、 公共交通卡等，供乘客选用。
任务7.1 了解自动售检票系统
AFC系统运行管理的任务
1、制定合理的设备运营管理方案，规范车 站票务人员的操作。
车站值班人 员操作屏蔽 门紧急控制 开关 执行站台操 作盘发出的 命令
任务7.2 了解车站屏蔽门系统
屏蔽门系统的使用与控制 1、具有障碍物检测功能； 2 、屏蔽门系统与车站机电设备监控系统之
间或主控系统之间设有通信接口，用于传送
屏蔽门系统的运行状态。
任务7.2 了解车站屏蔽门系统
屏蔽门系统的使用与控制
3、避免了活塞风造成的站内空调冷量的损 失，节省了运营成本； 4、还可减少设备容量及数量，减少了土建 工程量等投资建设成本，产生了良好的社 会效益和经济效益。
任务7.2 了解车站屏蔽门系统
任务7.2 了解车站屏蔽门系统
任务7.2 了解车站屏蔽门系统
任务7.2 了解车站屏蔽门系统
1、支撑结构 2、门槛 3、滑动门 4、固定门 5、应急门与端门 6、顶箱
任务7.1 了解自动售检票系统
中央计算机系统
线路计算机系统
车站计算机系统 现场AFC设备
任务7.1 了解自动售检票系统
中央计算机系统 作用：负责系统数据的处理和储存，并负 责系统交易数据的收集、系统运营及控制 参数的下达，对全线自动售检票系统设备 的运营状态进行监视，负责各类车票的初 始化编码、赋值、分拣、注销等工作。
3 、在车控室设有屏蔽门系统监控器，车站
工作人员、屏蔽门维修人员可在监控器上监
控屏蔽门系统的运行状态，查看、下载屏蔽
门系统的运行历史记录，修改、下载屏蔽门 系统的控制程序、参数等。
任务7.3 了解车站电梯系统
1、垂直电梯
任务7.3 了解车站电梯系统
1、垂直电梯
任务7.3 了解车站电梯系统
3、动力照明供电系统 由降压变电所及动力照明系统组成。
用电负荷分为三个等级：一级负荷、
二级负荷、三级负荷。
任务7.4 了解车站机电系统
一级负荷：由两路互为备用的独立电 源供电，以实现不间断供电。
负荷包括： 通信、信号、风机、空调机组、车站工 作照明、自动售检票、屏蔽门、电梯等。
中心计算机功能： 采集编码/分拣机的制票数据，分类统计； 收集客流、收益、审核数据，并存储； 对票价参数进行管理； 更新数据，对网站进行维护； 分析数据，查询任一储值票的信息。
任务7.1 了解自动售检票系统
车票-第一阶段，轨道交通运营初期阶段。
普通纸票 条形码纸票
任务7.1 了解自动售检票系统
无 屏 蔽 门
任务7.2 了解车站屏蔽门系统
任务7.2 了解车站屏蔽门系统
安 全 门
任务7.2 了解车站屏蔽门系统
安 全 门
任务7.2 了解车站屏蔽门系统
安 全 门
任务7.2 了解车站屏蔽门系统
屏 蔽 门
任务7.2 了解车站屏蔽门系统
屏 蔽 门
任务7.2 了解车站屏蔽门系统 屏蔽门功能：
2 、建立专门的 AFC 设备维护及维修队伍， 加强对AFC设备故障处理的组织及研究。
任务7.1 了解自动售检票系统
AFC系统运行管理的任务
3 、加强对 AFC 系统的高科技含量的应用， 提高数据处理能力。
4、加强对乘客使用设备的教育和宣传，让 乘客了解票务政策和票价政策，熟悉设备 应用，爱护设备，维护设备完整性。
固定式验票机
便携式验票机
任务7.1 了解自动售检票系统
编码/分拣机作用：对回收的车票进行分拣、 重新编码，然后送到车站发售。
任务7.1 了解自动售检票系统
车站计算机 是以工业 PC 作为主处理器的系统，它包括 一台数据库、一台应用服务器、一台宽带 交换机及相应的不间断电源。
任务7.1 了解自动售检票系统
分散式供电--线路沿线直接由城市电网引入
多条路电源，一般为10kV。
混合式供电--这两种供电方式的结合，以集
中式为主。
任务7.4 了解车站机电系统
2、牵引供电系统--电压等级
①目前我国地铁和轻轨所采用电压等级为 750V和1500V。 ② 1500V 供电距离较长，可减少牵引变电 所的数量。广州、上海。 ③750V，变电所数量增加，技术成熟，造 价低。
任务7.1 了解自动售检票系统
任务7.1 了解自动售检票系统
自动售票机
任务7.1 了解自动售检票系统
自动售检票机（TVM）
票房售票机
任务7.1 了解自动售检票系统
票房售票机（BOM）
位于车站的售票处，由站务员操作。 可直接发售单程车票、储值车票。同时还 具有车票的有效性分析、补票和给储值车 票加值等功能。 票房售票机有两种模式：售票模式和补票 模式。
任务7.1 了解自动售检票系统
运行管理的组织及职责
调度票务部
票务运作、设备维修
客流分析 票务政策
营销调控部
审核、监督
AFC系统
AFC站级 设备的使用
车务部
安全检查部
收益结算、 分析
公交一卡 通收益数 据结算
公交一卡通
运营账务部
任务7.2 了解车站屏蔽门系统
无 屏 蔽 门
任务7.2 了解车站屏蔽门系统
2、自动扶梯
任务7.3 了解车站电梯系统
2、自动扶梯
任务7.3 了解车站电梯系统
3、楼梯升降机
任务7.3 了解车站电梯系统
3、楼梯升降机
任务7.4 了解车站机电系统
1、高压供电源系统
集中式供电 -- 一般为 110kV, 经变电所变压
力所需要等级，一般为10kV或35kV。
列车进站时配合列车车门打开或关闭滑动 门，为乘客提供上下列车的通道。
屏蔽门作用：
1、隔断了站台侧公共区间与轨道侧空间， 从而解决了人员跌落轨道的安全隐患及驾 驶员驾车进站时的心理恐慌问题；
任务7.2 了解车站屏蔽门系统 屏蔽门作用：
2、隔离了列车运行时所产生的噪声、活塞 风，保证了乘客良好的候车环境；
