电路动态分析问题

电路动态分析问题

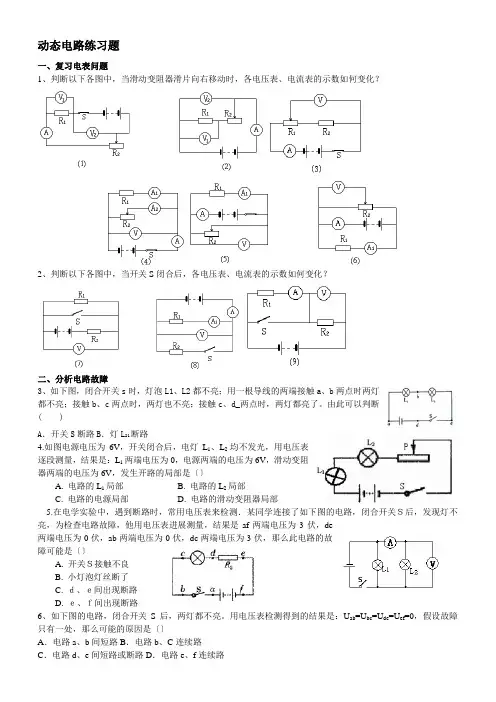

11.如图所示，电源电动势为E、内电阻为r．在滑动变阻器的滑动触片P从图示位置向下

滑动的过程中( )

A．电路中的干路电流变大B．路端电压变大

C．通过电阻R2的电流变小D．通过滑动变阻器R1的电

3 如图6所示的电路中，Ｒ１、Ｒ２、Ｒ３、Ｒ４、Ｒ５为阻值固定的电阻，Ｒ６为可变电阻，Ａ为内阻可忽略的电流表，Ｖ为内阻很大的电压表，电源的电动势为，内阻为ｒ．当Ｒ６的滑动触头Ｐ向ａ端移动时( ) Ａ．电压表Ｖ的读数变小

Ｂ．电压表Ｖ的读数变大

Ｃ．电流表Ａ的读数变小

Ｄ．电流表Ａ的读数变大

9．如图所示，电源电动势为E，内电阻为r，当滑动变阻器的滑片由b向

a滑动过程中，下列说法中正确的是：

A．电阻R两端的电压增大

B．电容器C两端电压减小

C．电容器C上所带的电量增加

D．电源两端的电压增大

3．在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。现将R2的滑动触点向b端移动，则三个电表示数的变化情况是（）A．I1增大，I2不变，U增大

B．I1减小，I2增大，U减小

C．I1增大，I2减小，U增大

D．I1减小，I2不变，U减

小

S

R1R

C

a b
