振弦式应变计是一种用于测量材料应变的传感器。
它通常由一个悬挂的弹性振弦和一些测量设备组成。
当材料受到应力时，振弦会发生变形，从而产生应变。
基康是一家在该领域有着丰富经验的制造商。
他们的振弦式应变计具有高度灵敏度和精确度。
这些应变计的设计和制造都经过精心的工艺流程。
振弦式应变计可广泛应用于工程和科学领域。
比如，在机械工程中，它可以用来测试材料的强度和耐久性。
在土木工程中，它可以用来监测建筑物结构的变形。
在材料科学中，它可以用来研究材料的力学性质。
使用振弦式应变计时，需要将其安装在被测试材料上。
当材料受到应力时，振弦会振动，其振动频率可以通过测量设备进行记录和分析。
通过对振动频率的分析，可以得出材料的应变情况。
基康的振弦式应变计不仅具有高度可靠性和稳定性，而且还具有良好的适应性。
它们可以适用于各种环境条件和测量要求。
此外，基康还提供了完善的售后服务，以确保客户的满意度。
总之，振弦式应变计是一种广泛应用于工程和科学领域的测量设备。
基康作为一家经验丰富的制造商，在该领域具有良好的声誉。
他们的产品具有高度灵敏度、精确度和稳定性。
通过使用基康的振弦式应变计，可以有效地测量材料的应变情况。
振弦式应变传感器施工工艺流程
振弦式应变传感器施工工艺流程一、施工前的准备。
咱要开始搞振弦式应变传感器施工啦，那施工前的准备可是相当重要的呢。
先得把材料都备齐咯，就像做饭得先把食材买好一样。
振弦式应变传感器本身那肯定是不能少的，而且得检查检查有没有损坏呀，有没有缺胳膊少腿的。
然后还有那些配套的小零件，比如说连接线之类的，都得找齐。
工具也不能忘呀，螺丝刀、扳手这些小工具虽然看起来不起眼，但是少了它们可就没法顺利施工喽。
还有个很关键的就是要对施工现场有个了解。
就好比咱们要去一个新地方玩，得先知道那地儿啥样。
看看施工的地方是啥环境，有没有啥特殊的要求或者限制，要是在那种很复杂的环境里施工，像有很多障碍物或者空间很狭小，那咱得提前想好对策呢。
二、传感器的安装位置确定。
这一步可不能马虎哦。
咱得根据要测量应变的地方来确定传感器的安装位置。
如果是在建筑结构上，比如说梁或者柱上，那就得找那些最能反映结构应变情况的点。
不能随便找个地方就安上了，那就跟乱贴膏药似的，没效果。
一般来说呢，要选择那些受力比较均匀，而且能够代表整体结构受力状态的位置。
就像给人看病要找对穴位一样，找对了安装位置，传感器才能准确地把应变情况告诉我们。
三、传感器的安装。
好啦，位置确定了，就开始安装传感器喽。
先把传感器的底座固定好。
这个固定可得稳稳当当的，要是松松垮垮的，那传感器就没法好好工作啦。
可以用螺丝拧紧，但是要注意别拧得太过了，把底座给拧坏了就糟糕了。
然后把传感器小心地放到底座上，就像把小宝贝放到摇篮里一样。
要确保传感器和底座贴合得严严实实的，不能有缝隙。
要是有缝隙，就像穿了不合脚的鞋子，走起路来肯定不舒服，传感器也会测不准的。
再把连接线接好，这个连接线就像传感器的小尾巴，可不能接错了。
接好之后还得检查检查有没有松动的地方，要是松了，那信号就传不好了。
四、安装后的检查与调试。
传感器安好了，可还没完事儿呢。
得检查检查安装得有没有问题呀。
看看传感器是不是稳稳地固定在那儿了，连接线有没有接好。
振弦式应变传感器基本误差的不确定度评定

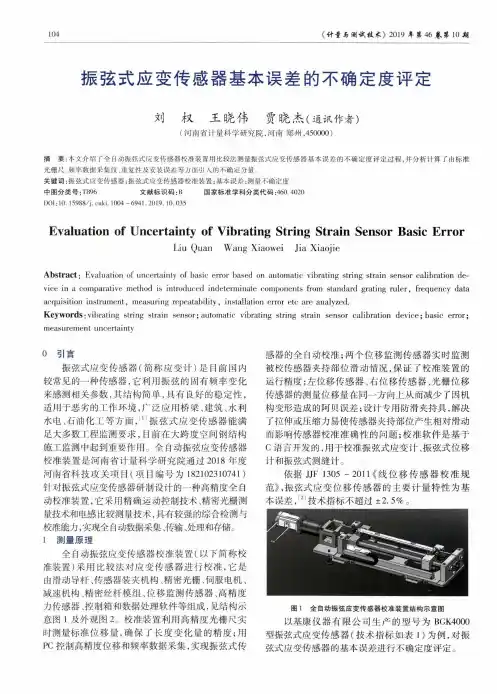

104《针娄与测试孩术》2019耳第46墓第10期振弦式应变传感器基本误差的不确定度评定刘权王晓伟贾晓杰（通讯作者）（河南省计量科学研究院，河南郑州,450000）摘要:本文介绍了全自动振弦式应变传感器校准装置用比较法测量振弦式应变传感器基本误差的不确定度评定过程,并分析计算了由标准光栅尺、频率数据采集仪、重复性及安装误差等方面引入的不确定分量。
关键词:振弦式应变传感器;振弦式应变传感器校准装置;基本误差;测量不确定度中图分类号:TB96文献标识码：B国家标准学科分类代码:460.4020D01：10.15988/ki.1004-6941.2019.10.035Evaluation of Uncertainty of Vibrating String Strain Sensor Basic ErrorLiu Quan Wang Xiaowei Jia XiaojieAbstract:Evaluation of uncertainty of basic error based on automatic vibrating string strain sensor calibration device in a comparative method is introduced indeterminate components from standard grating ruler,frequency data acquisition instrument,measuring repeatability,installation error etc are analyzed.Keywords:vibrating string strain sensor；automatic vibrating string strain sensor calibration device；basic error；measurement uncertainty0引言振弦式应变传感器（简称应变计）是目前国内较常见的一种传感器，它利用振弦的固有频率变化来感测相关参数，其结构简单，具有良好的稳定性，适用于恶劣的工作环境,广泛应用桥梁、建筑、水利水电、石油化工等方面，⑴振弦式应变传感器能满足大多数工程监测要求，目前在大跨度空间钢结构施工监测中起到重要作用。
BGK-4200 4210型应变计安装使用手册(REV A)
本仪器的安装、维护、操作都要由专业技术人员进行。基康仪器（北京）有限公司对产品有更改的权利， 产品更改信息恕不另行通知。
本文件所含信息归基康仪器（北京）有限公司所有。本文件中所有信息、数据、设计、以及所含图样都属 基康仪器（北京）有限公司所有，未经基康仪器（北京）有限公司书面许可，不得以任何形式（包括影印或其 他任何方式）翻印或复制、间接或直接透露给外界团体。
BGK-4200/4210振弦式应变计安装使用手册
1
1. 简介
BGK-4200 型振弦式应变计主要用于大体积混凝土结构中，诸如基础、桩、桥梁、大 坝、密闭壳、隧道衬砌等的长期应变测量，见图 密封端块
热敏电阻
装有热缩管的保护管
激励与接收线圈
O 型密封端块
钢弦
仪器标称长度 ( 153 mm)
北京基康公司提供便携式读数仪或数据采集仪，例如型号 BGK-408 或 MICRO－10 或 MICRO-40 自动数据采集设备，它们与任一基康振弦式应变计连接使用，能提供激振钢弦所需的 脉冲电压，所测频率可直接显示为频率模数。
本手册包括安装指导、读数、数据处理步骤以及故障排除指导。
BGK-4200/4210振弦式应变计安装使用手册
2.1. 将仪器埋入混凝土 ........................................................................................... 2 2.2. 采用浇筑预制块或灌浆安装 ........................................................................... 3 2.3. 多向应变计与无应力计的安装埋设 ............................................................... 4 2.4. 电缆保护和终端连接 ....................................................................................... 5 2.4. 雷电防护 ........................................................................................................... 5 3. 读数 ............................................................................................................................ 6 3.1. GK-403读数仪操作 ........................................................................................... 7 3.2. BGK-408读数仪操作 ......................................................................................... 7 3.3. MICRO-10或BGK－Micro数据采集仪的设置 ................................................... 8 3.4. 温度测量 ........................................................................................................... 9 4．数据处理 ...................................................................................................................... 9 4.1.GK-403读数仪的“B”档 ................................................................................. 10 4.2.应变分辨率 ....................................................................................................... 10 4.3.温度影响 ........................................................................................................... 10 4.4 收缩影响 ........................................................................................................... 11 4.5 徐变影响 ........................................................................................................... 11 4.6 自身影响 ........................................................................................................... 11 5．故障排除 .................................................................................................................... 11 附录B－半导体温度计温度计算公式 ............................................................................ 15
振弦式应变计工作原理(一)

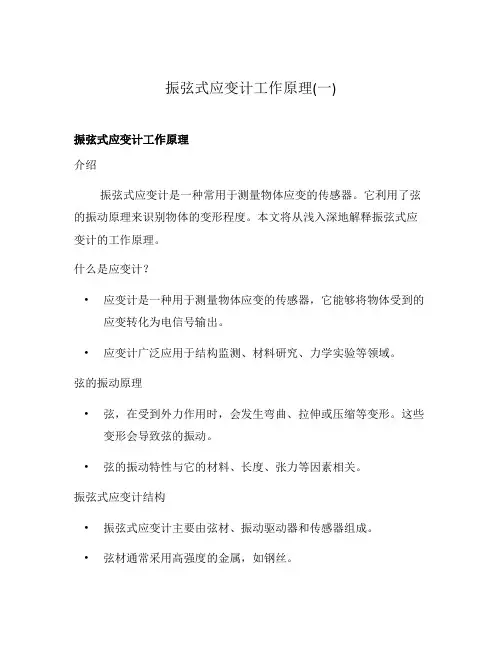

振弦式应变计工作原理(一)振弦式应变计工作原理介绍振弦式应变计是一种常用于测量物体应变的传感器。
它利用了弦的振动原理来识别物体的变形程度。
本文将从浅入深地解释振弦式应变计的工作原理。
什么是应变计？•应变计是一种用于测量物体应变的传感器，它能够将物体受到的应变转化为电信号输出。
•应变计广泛应用于结构监测、材料研究、力学实验等领域。
弦的振动原理•弦，在受到外力作用时，会发生弯曲、拉伸或压缩等变形。
这些变形会导致弦的振动。
•弦的振动特性与它的材料、长度、张力等因素相关。
振弦式应变计结构•振弦式应变计主要由弦材、振动驱动器和传感器组成。
•弦材通常采用高强度的金属，如钢丝。
•振动驱动器采用电磁感应原理，通过电流产生磁场，使弦材发生振动。
•传感器用于检测振弦产生的应变，将应变转化为电信号输出。
振弦式应变计的工作原理1.振动驱动器施加电流，产生磁场，使弦材发生振动。
2.弦材振动时会受到外力的作用，导致应变产生。
3.应变传递到传感器上，传感器将应变转化为电信号输出。
4.电信号经过放大和滤波等处理后，得到最终的测量结果。
5.用户可以根据测量结果来判断物体的应变情况。
应用领域•振弦式应变计广泛应用于构造物的监测中，如桥梁、大型建筑物等。
•它也常用于材料研究领域，用于评估材料的力学性能。
•在工程实验中，振弦式应变计可用于测试物体的应变响应。
总结振弦式应变计利用弦的振动原理来测量物体的应变。
它通过弦材的振动和应变传递到传感器上产生的电信号来实现应变的测量。
振弦式应变计的工作原理简单明了，应用广泛。
在结构监测和材料研究领域，振弦式应变计为我们提供了一种可靠的测量工具。
振弦式应变计的优势•振弦式应变计具有高灵敏度和高精度的特点，能够测量微小的应变变化。
•它的响应速度快，可实时监测物体应变的变化。
•由于使用了弦材作为感应元件，振弦式应变计具有较高的抗干扰能力，能够在复杂环境中正常工作。
振弦式应变计的缺点•振弦式应变计受到温度的影响较大，温度变化会导致弦材的长度发生变化，进而影响测量结果。
振弦式点焊应变计
用户手册T E S-D S-20V-S W型振弦式点焊应变计文件编号# WI 6002.36版本052009年9月11日印刷振弦点焊应变计 用户手册1-1页1. 简介TRITECH TES-DS-20V-SW 型应变计主要用于长期应力测量。
适合通过点焊安装在钢结构（例如桥梁、桩柱、隧道衬砌和支撑结构等）表面或通过环氧树脂安装到钢结构、混凝土或岩石表面。
也可以使用TRITECH 可焊接TES-DS-20V-AW 型应变计，相比较而言，TES-DS-20V-AW 型应变计更加坚固，其线长为150毫米，可以提供准确的平均应力值。
TES-DS-20V-SW 型应变计线长为50.8毫米，通常使用在空间有限的区域。
如果需要将应变计埋置在土壤或混凝土中，TRITECH 推荐使用电子束焊焊接TES-DS-11V 或TES-DS-20V-E 型埋入式应变计。
此应变计采用最新振弦技术，在远程振弦指示器上提供有读数装置，以读取钢结构和其他需要对应力进行测量的区域的压缩应变、受拉应变的大小和分布情况。
按照TRITECH 惯例，“+”指示拉伸应变，“-”指示压缩应变。
本应变计的主要目的在于直接确定应力和其随时间发生变化的数量。
通过使用弹性模量与测得应力相乘以获得应力变化。
该应变计严格按照3kg 的力来张拉应力为3000 µ应变应变。
1.1. 产品特征可以通过点焊连接也可以使用环氧树脂粘结 防水经过热老化处理，最大程度上降低长期偏移性能可靠与常规的电阻（或半导体）型应变计相比，振弦式应变计的优势在于其使用频率，而不是其使用电压作为应变计的输出信号。
频率可以通过电缆传输，电缆长度不会因电缆电阻的变化、接触电阻或对地泄漏导致的退化。
应变计的膨胀导热系数与其连接的钢质（与混凝土也很类似）表面相同。
完全不需要进行温度校正。
为了满足测量温度的需要，在传感器（拉拽线圈总成）内装有密封的永久性热敏电阻。
用户手册涵盖了对振弦式应变计及其附件的说明、传感器在钢结构上的安装程序、进行观察和记录数据的方法。

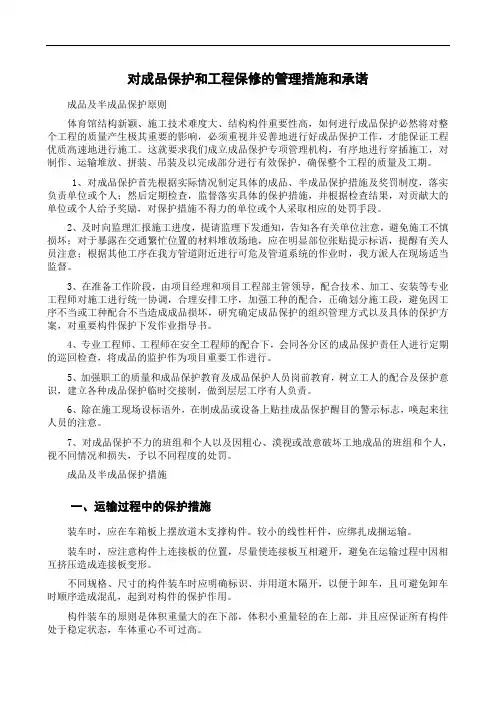

网架工程对成品保护和工程保修的管理措施和承诺【图】
