铁塔验收方案
铁塔验收方案
1. 引言
铁塔验收是指在铁塔的设计、施工和安装完毕后，由相关监理工程师和业主进行的验收工作。
本文档旨在提供一份详细的铁塔验收方案，以确保铁塔的建设质量和实用性。
2. 验收范围
本次验收的范围包括以下内容：
1.铁塔基础的设计与施工情况。
2.铁塔主体结构的制作和安装情况。
3.铁塔的接地与防雷设施情况。
4.铁塔与其他设备的连接和接口情况。
3. 验收准备
在进行铁塔验收前，需要进行以下准备工作：
1.整理相关的设计文档、施工图纸和材料清单。
2.邀请相关监理工程师和业主代表参与验收。
3.准备必要的验收工具和设备。
4. 验收内容
4.1 铁塔基础的设计与施工情况
1.检查铁塔基础的设计图纸，确认是否符合相关规范和要求。
2.考察铁塔基础的施工工艺和质量控制情况，包括混凝土浇筑、模板拆除等。
3.检查铁塔基础的尺寸和几何要求是否满足设计要求。
4.2 铁塔主体结构的制作和安装情况
1.检查铁塔主体结构的制作工艺和质量控制情况，包括焊接接头以及材料的选用和连接方式。
2.检查铁塔主体结构的装配和安装过程，确认是否符合设计要求。
3.检查铁塔主体结构的平整度、垂直度和水平度等，确保符合相关要求。
4.3 铁塔的接地与防雷设施情况
1.检查铁塔的接地系统是否符合相关标准和规范，包括接地体的选择和布置情况。
2.检查铁塔的防雷设施，包括避雷针、避雷线和防雷接地装置等的配置和安装情况。
3.测量接地电阻和防雷装置的接地电阻，确保其符合相关要求。
4.4 铁塔与其他设备的连接和接口情况
1.检查铁塔与天线、馈线等设备的连接情况，包括连接件的材质和连接方式。
2.检查铁塔与其他设备的接口情况，确保连接的牢固性和稳定性。
3.测试连接和接口的电气性能，包括电阻、电容和绝缘阻抗等指标。
5. 验收标准
本次铁塔验收的标准以以下要求为准：
1.铁塔基础的设计和施工应符合国家和行业标准的要求，并在验收前通过相关检测机构的评估。
2.铁塔主体结构的制作和安装应符合相关规范和要求，且不得存在焊接缺陷、剪切变形等质量问题。
3.铁塔的接地与防雷设施应满足相关标准和要求，并经过相应测试，其电阻不得超过规定值。
4.铁塔与其他设备的连接和接口应牢固、稳定，并具备良好的电气性能。
6. 验收程序
本次铁塔验收的程序如下：
1.由监理工程师组织参与方进行开会，明确验收的时间、地点和内容等。
2.按照验收内容逐项检查，记录存在的问题和不足之处。
3.针对问题和不足，提出整改要求，并制定整改计划和时间表。
4.由业主和监理工程师共同签署验收报告，确认验收结果。
5.根据验收报告，合理安排和调整后续的工作。
7. 验收结果与意见
在完成铁塔验收后，根据实际情况，可以采取以下处理方式：
1.如果铁塔设计、施工和安装各项指标均符合要求，则验收结果为通过，并无需其他处理。
2.如果铁塔存在不合格的情况，需要整改的，验收结果为待整改。
3.如果铁塔存在严重质量问题，无法达到设计要求，则验收结果为不通过，需重新整改或更换。
8. 验收总结
本文档详细介绍了铁塔验收的方案和流程。
通过严格的验收过程，可以保证铁塔的质量和实用性，并提供可靠的通信服务。
在实际验收中，应根据项目实际情况和要求，灵活调整和完善本方案。
铁塔检验验收细则
铁塔检验验收细则(一)铁塔检验细则一般要求(1) 铁塔基础应符合工程设计要求。
(2) 铁塔构件如有变形应在安装前进行矫正，但当环境温度低于-16C时，不得对构件进行冷矫正。
(3) 铁塔高度、平台、加挂支柱的安装高度及位置等均应符合工程设计要求。
(4) 铁塔垂直度应符合工程设计要求，铁塔中心轴线倾斜度允许偏差小于等于1/1500。
(5) 铁塔连接螺栓应符合下列要求：1）与铁塔基础连接的构件螺栓必须双螺母。
2）接螺栓应顺畅穿入，不得强行敲击。
当孔位偏差小于等于3mm时可打开冲后再穿入螺栓，螺栓穿向应一致。
3）螺母拧紧后螺栓外露丝扣为3～5扣。
4）螺母坚固应符合工程设计的力矩要求：a. 用力矩搬手检查力矩应符合工程设计要求值。
b. 铁塔全部连接螺栓均应做防松处理。
(6) 铁塔防腐层质量检验：1) 塔必须涂底漆（但构件连接法兰盘的接触面严禁涂漆），涂漆应均匀，无流痕、无气泡、不掉皮。
2) 镀层塔的镀层应均匀，不起泡、不翘皮、无返锈现象。
3) 用0.25kg的小锤轻击铁截构件时，防腐层不得脱落。
4) 塔靴紧固螺栓应按工程设计要求做防腐处理。
(7) 避雷针安装位置及高度应符合工程设计要求，避雷针安装牢固、端正，允许垂直偏差小于等于5‰（与避雷针高度比较）。
(8) 防雷保护接地电阻阻值应符合工程设计要求。
(9) 铁塔航空标志灯的安装应符合工程设计要求或航空部门的相关规定。
拉线塔(1) 拉线塔的拉线地锚埋设应符合工程设计要求：1) 地锚埋设深度允许偏差±50mm。
2) 地锚出土点位置允许偏差±50mm。
3) 埋设地锚的回填土应夯实，土堆整齐，地锚柄自然顺直。
(2) 铁塔两层拉线之间的弯曲度应符合工程设计要求。
(3) 拉线双螺旋调好后，螺杆端距螺旋内口尺寸要求：1) 高度小于80m的铁塔，应在20～30mm之内。
2) 高度在80m以上的铁塔，应在20～60mm之内。
自立式铁塔(1) 铁塔基础必须符合下列要求：1) 基础位置和高度应符合工程设计要求。
铁塔工程施工质量验收标准
铁塔工程施工质量验收标准1. 引言本文档旨在规定铁塔工程施工质量验收的标准。
通过严格按照这些标准进行验收，可以确保铁塔工程的施工质量符合相关要求，保证施工质量的可靠性和安全性。
2. 验收范围铁塔工程施工质量的验收范围包括但不限于以下方面：- 铁塔的基础施工- 铁塔的支撑结构和焊接工艺- 铁塔的材料选用和质量控制- 铁塔的安装和调试- 铁塔的绝缘和保护措施3. 验收标准铁塔工程的施工质量验收应符合以下标准：3.1 基础施工- 基础的混凝土应符合相关标准要求，强度达到设计要求。
- 基础的平整度、垂直度和水平度应满足设计要求。
3.2 支撑结构和焊接工艺- 铁塔的支撑结构应符合相关设计要求，具有足够的稳定性和承载能力。
- 焊接工艺应符合相关标准要求，焊缝应完整牢固、无裂纹和缺陷。
3.3 材料选用和质量控制- 铁塔的材料应符合设计要求，具有足够的强度、耐腐蚀性和可靠性。
- 材料的质量控制应符合相关标准要求，材料检测报告应符合要求并具有合格证明。
3.4 安装和调试- 铁塔的安装应按照设计要求进行，安装精度应满足相关标准要求。
- 铁塔的调试应达到可靠运行的要求，各项指标应在正常范围内。
3.5 绝缘和保护措施- 铁塔的绝缘和保护措施应符合相关要求，确保安全可靠的运行和使用。
- 绝缘材料应具有良好的绝缘性能，保护措施应有效防止外界环境的影响。
4. 验收方法铁塔工程施工质量验收的方法应包括以下内容：- 施工单位应提供相关施工记录和质量检测报告。
- 验收单位应组织验收人员对施工现场进行实地检查。
- 验收单位应委托第三方检测机构对材料进行抽样检验。
- 完成验收后，验收单位应出具验收报告，对验收结果进行评价和总结。
5. 验收结果与评定根据铁塔工程施工质量的验收情况，验收结果可分为以下几种情况：- 合格：施工质量符合相关要求，可正常使用。
- 不合格：施工质量存在严重问题，需整改后重新验收。
- 有条件合格：施工质量存在一些问题，可提出整改要求后验收。
铁塔螺栓力矩验收
铁塔螺栓力矩验收一、背景铁塔是电力、通信、广播电视等行业常见的塔式结构，在搭建过程中，连接铁塔构件的螺栓扮演着重要的角色。
螺栓的紧固力矩直接影响到铁塔整体的稳定性和安全性，因此对铁塔螺栓的力矩进行验收具有重要意义。
二、验收内容铁塔螺栓力矩验收主要包括以下几个方面： 1. 螺栓紧固力矩的设定值：根据设计要求和铁塔结构特点，确定每个螺栓的紧固力矩标准数值。
2. 材料及工具准备：准备好力矩扳手、螺栓规格表和相关验收记录表等工具和材料。
3. 验收过程：根据铁塔设计图纸和验收标准，逐个检查各个螺栓的紧固力矩是否符合要求。
4. 记录与报告：在验收过程中记录每个螺栓的紧固力矩数值，形成验收报告并在工程管理系统中存档备查。
三、验收标准1.螺栓紧固力矩应符合设计规范要求，超出允许范围需重新调整。
2.不同规格尺寸的螺栓应有相应的紧固力矩标准。
3.在紧固过程中应注意力矩扳手的使用，避免超力或者不足。
四、验收要点1.验收人员应经过专业培训，熟悉验收方法和标准。
2.每次验收前应对力矩检测仪器进行检查和校准。
3.严格按照验收标准操作，不得私自调整螺栓力矩。
五、验收意义1.确保铁塔结构的稳定性和安全性。
2.避免因螺栓力矩不足或过大导致的事故风险。
3.为铁塔的后续维护与保养提供可靠的数据支持。
结语通过对铁塔螺栓力矩的验收，可以有效确保铁塔结构的安全可靠。
合格的螺栓紧固力矩不仅承受着铁塔的重量，更承载着人们对铁塔稳定性和安全性的信任。
验收的每一个环节都至关重要，希望工程人员们能够严格按照标准要求进行操作，做好每一次验收工作。

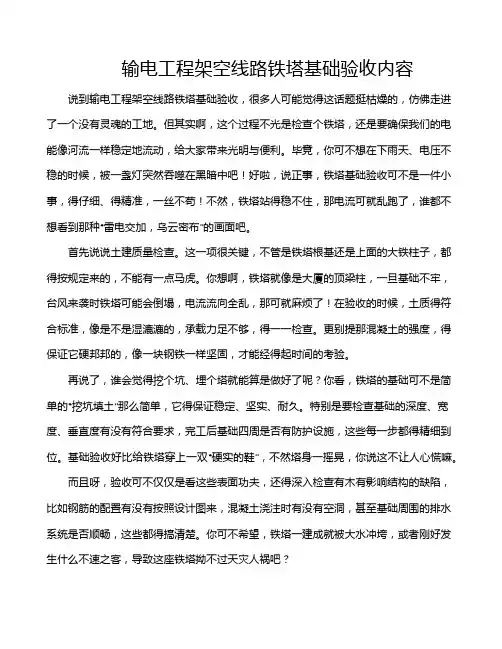

输电工程架空线路铁塔基础验收内容
输电工程架空线路铁塔基础验收内容说到输电工程架空线路铁塔基础验收，很多人可能觉得这话题挺枯燥的，仿佛走进了一个没有灵魂的工地。
但其实啊，这个过程不光是检查个铁塔，还是要确保我们的电能像河流一样稳定地流动，给大家带来光明与便利。
毕竟，你可不想在下雨天、电压不稳的时候，被一盏灯突然吞噬在黑暗中吧！好啦，说正事，铁塔基础验收可不是一件小事，得仔细、得精准，一丝不苟！不然，铁塔站得稳不住，那电流可就乱跑了，谁都不想看到那种“雷电交加，乌云密布”的画面吧。
首先说说土建质量检查。
这一项很关键，不管是铁塔根基还是上面的大铁柱子，都得按规定来的，不能有一点马虎。
你想啊，铁塔就像是大厦的顶梁柱，一旦基础不牢，台风来袭时铁塔可能会倒塌，电流流向全乱，那可就麻烦了！在验收的时候，土质得符合标准，像是不是湿漉漉的，承载力足不够，得一一检查。
更别提那混凝土的强度，得保证它硬邦邦的，像一块钢铁一样坚固，才能经得起时间的考验。
再说了，谁会觉得挖个坑、埋个塔就能算是做好了呢？你看，铁塔的基础可不是简单的“挖坑填土”那么简单，它得保证稳定、坚实、耐久。
特别是要检查基础的深度、宽度、垂直度有没有符合要求，完工后基础四周是否有防护设施，这些每一步都得精细到位。
基础验收好比给铁塔穿上一双“硬实的鞋”，不然塔身一摇晃，你说这不让人心慌嘛。
而且呀，验收可不仅仅是看这些表面功夫，还得深入检查有木有影响结构的缺陷，比如钢筋的配置有没有按照设计图来，混凝土浇注时有没有空洞，甚至基础周围的排水系统是否顺畅，这些都得搞清楚。
你可不希望，铁塔一建成就被大水冲垮，或者刚好发生什么不速之客，导致这座铁塔拗不过天灾人祸吧？然后呢，你还得看看这些铁塔的质量标准，别光看眼前，得有个“长远的眼光”。
这就像是你买了个手机，表面看着好，结果过了一两年就卡得要命，这多让人心累。
铁塔也是一样，验收的时候要检查基础是不是符合未来发展的需求，比如有没考虑到不同季节、不同气候下的环境变化。
4铁塔工程验收报告
4铁塔工程验收报告铁塔是电力传输和通信领域中常见的一种基础设施，其建设涉及到许多专业知识和工程技术。
为了确保铁塔工程的质量和安全，必须进行严格的验收工作。
本文将对铁塔工程验收报告进行详细介绍。
一、验收单位及验收人员本次铁塔工程的验收工作由建设单位和监理单位共同进行，建设单位为XXX有限公司，监理单位为XXX监理有限公司。
验收人员包括建设单位项目负责人、监理工程师、设计院代表等。
二、验收时间及地点验收时间为2024年10月1日，验收地点位于XX省XX市XX区XX路XX号。
三、验收内容1.施工合格证明：确保铁塔工程施工符合相关法规标准要求。
2.基础验收：对铁塔基础的混凝土浇筑、钢筋连接等进行检测，确保基础牢固可靠。
3.钢构件验收：检查铁塔的主要钢构件，包括铁塔柱、横梁等，确保其质量合格。
4.焊接验收：对铁塔的焊接工艺进行检测，确保焊缝牢固耐用。
5.防腐验收：对铁塔进行防腐涂层的检查，确保其抗腐蚀性能。
6.航空灯验收：检查铁塔的航空灯是否安装合格，确保夜间航行安全。
7.水平验收：对铁塔的整体水平度进行检测，确保其垂直度符合要求。
8.安全验收：对铁塔周边安全设施的设置进行检查，确保工程现场安全。
四、验收结果经过仔细检查和测试，本次铁塔工程的验收结果如下：1.施工合格证明：铁塔工程的施工合格证明齐全，符合相关法规标准要求。
2.基础验收：铁塔基础牢固可靠，通过混凝土浇筑和钢筋连接的检测。
3.钢构件验收：铁塔的主要钢构件质量合格，经检测符合要求。
4.焊接验收：铁塔的焊接工艺良好，焊缝牢固耐用。
5.防腐验收：铁塔的防腐涂层完好无损，具备良好的抗腐蚀性能。
6.航空灯验收：铁塔的航空灯安装合格，夜间航行安全得到保障。
7.水平验收：铁塔的整体水平度符合要求，垂直度良好。
8.安全验收：铁塔周边安全设施设置完善，工程现场安全。
五、建议及改进措施1.在日常维护中，要定期检查铁塔基础和钢构件的情况，确保其安全可靠。
2.加强对焊接工艺的监控，提高焊缝的质量，避免出现焊缝开裂等质量问题。
国网塔材验收规范
国网塔材验收规范一、铁塔基础验收细则1、基础位置和高度应符合工程设计要求。
2、基础不得出现不均匀沉降。
3、铁塔基础顶面应平整，标高允许偏差±3mm，水平度允许偏差1/1000,多边形铁塔的各对应基础顶面相对高度最大偏差±3mm。
4、支承表面（法兰或塔柱脚上端面）标高允许偏差±3mm，水平度（法兰或塔柱脚上端面）允许偏差1/500且不大于3mm。
5、地脚螺栓露出基础顶面长度应符合工程设计要求。
螺栓应垂直，不得变形。
多边形铁塔的各对应基础螺栓中心间距允许偏差±3mm。
6、基础根开及对角线符合设计要求。
7、砼强度应符合设计要求，钢筋规格、水泥标号符合设计要求，并有合格证书。
8、砼基础符合设计标准，不准出现蜂窝、麻面、孔洞、漏筋、缺棱掉角等现象。
9、各种材料证明、施工记录和隐蔽验收资料齐全。
二、铁塔验收细则（一）铁塔支承面1、钢塔柱脚下面的支撑构造，应符合设计要求。
需要填钢板时必须填实75%以上，每叠不得多于两块，垫入后其边缘应与基础锚栓定位版焊接，并做防腐处理。
2、钢塔柱底板（法兰）与基础间的空隙（为调整法兰底板水平高差而预留之空隙），在终验结束后应用微膨胀细石砼浇筑密实。
3、地脚锚栓露出基础顶面部分进行热镀锌处理或防腐处理，并妥善保护，防止锈蚀与损伤。
地脚螺栓埋入基础部分严禁镀锌处理。
（二）金属结构1、材料（1）铁塔材料规格尺寸符合设计要求，并有材料合格证、出厂证明及理化试验报告。
（2）各塔段主材以及主梁必须是整条材料，严禁出现接头，单管塔必须是整条板材，严禁径向环缝拼接，焊缝不能开裂。
（3）塔桅钢构件应符合设计要求和验收规范的规定。
运输、堆放、吊装等造成的钢构件变形及涂层脱落，应进行矫正和修补，但碳素结构钢在环境温度低于-16℃、低合金结构钢在环境温度低于-12℃时，不得对构件进行冷矫正和冷弯曲。
矫正后的钢材表面，不应有明显的凹面或损伤，划痕深度不得大于0.5mm，且不应大于该钢材厚度负允许偏差的1/2。
铁塔安装工程施工前验收
铁塔安装工程施工前验收一、工程概况本项目为玉林高铁新城高压线路迁改工程，是高铁新城建设中施工难度最大、电压最高的部分。
工程主要包括新完成的高压铁塔、高压电线杆等设施的安装，以及地下线路的埋设。
为确保工程质量和安全，特进行施工前验收。
二、验收依据1. 工程设计文件：《高压线路迁改工程设计方案》2. 施工及验收标准：按照国家相关法律法规、行业标准和规范要求进行验收。
三、验收内容1. 铁塔安装：检查铁塔安装位置、高度、垂直度等是否符合设计要求。
2. 电线杆安装：检查电线杆的安装位置、高度、垂直度等是否符合设计要求。
3. 地下线路：检查地下线路的埋设深度、走向、接头等是否符合设计要求。
4. 安全设施：检查施工现场安全设施设置是否符合国家相关法律法规、行业标准和规范要求。
5. 施工资料：检查施工单位提供的相关资料是否齐全、真实、有效。
四、验收程序1. 验收准备：验收组成员应提前熟悉工程设计文件和相关法律法规、行业标准，准备好验收工具和设备。
2. 现场查验：验收组成员按照验收内容进行现场查验，记录查验过程中的问题和不足。
3. 资料审查：验收组成员审查施工单位提供的相关资料，核实工程质量和安全情况。
4. 验收总结：验收组成员根据现场查验和资料审查情况，对工程质量和安全情况进行总结，形成验收报告。
5. 验收结论：根据验收报告，验收组对工程质量和安全情况进行评价，给出验收结论。
五、验收组成员1. 建设单位代表：负责组织验收工作，对工程质量和安全情况进行监督。
2. 设计单位代表：负责对工程设计文件的正确执行情况进行监督。
3. 施工单位代表：负责对工程施工质量和安全情况进行介绍。
4. 监理单位代表：负责对工程施工过程的监理情况进行介绍。
5. 相关政府部门代表：负责对工程施工质量和安全情况的监管。
六、验收结果经过验收组成员的现场查验、资料审查和验收总结，本项目高压线路迁改工程在铁塔安装、电线杆安装、地下线路、安全设施和施工资料等方面均符合设计要求和国家相关法律法规、行业标准。
铁塔施工和验收标准
铁塔施工和验收标准
1. 地基施工，铁塔的地基施工是整个铁塔工程的基础，需要严
格按照设计要求进行开挖、浇筑混凝土等工序，确保地基的承载能
力和稳定性。
2. 钢管焊接，铁塔主要由钢管焊接而成，焊接工艺和质量直接
关系到铁塔的结构强度和稳定性，需要符合相关的焊接标准和规范，确保焊接接头牢固可靠。
3. 安装调试，铁塔安装过程中需要进行吊装、安装和调试工作，施工人员需要严格按照操作规程进行，确保铁塔的安装质量和垂直度。
而铁塔的验收标准主要包括以下几个方面：
1. 外观质量，验收人员需要对铁塔的外观质量进行检查，包括
焊接接头的质量、防腐层的涂装情况等，确保外观无明显缺陷。
2. 尺寸偏差，验收人员需要对铁塔的尺寸进行检查，包括高度、立柱间距、横担位置等，确保符合设计要求。
3. 结构稳定性，验收人员需要对铁塔的结构稳定性进行检查，包括地基承载能力、焊接接头的牢固性等，确保铁塔在使用过程中不会出现倾斜或者变形。
总的来说，铁塔施工和验收标准需要严格按照相关的设计规范和标准进行，确保铁塔的质量和安全性能达到要求，从而保障输电线路的安全稳定运行。
铁塔基础地脚螺栓验收规范文明施工方案
铁塔基础地脚螺栓验收规范文明施工方案目录一、内容描述 (2)1.1 目的与意义 (4)1.2 编制依据 (4)1.3 适用范围 (5)二、铁塔基础地脚螺栓验收规范 (5)2.1 验收原则 (7)2.2 验收流程 (7)2.2.1 施工准备 (8)2.2.2 质量检查 (9)2.2.3 记录与签字 (11)2.2.4 整改与复检 (12)2.3 验收标准 (13)2.3.1 材料质量 (14)2.3.3 验收方法 (17)2.4 验收记录与表格 (18)三、文明施工管理 (19)3.1 施工现场布置 (20)3.1.1 办公区域 (20)3.1.2 生活区域 (22)3.1.3 材料堆放区 (23)3.2 环境保护措施 (23)3.2.1 减少噪音污染 (25)3.2.2 控制粉尘污染 (26)3.2.3 防止光污染 (26)3.3 安全文明施工要求 (27)3.3.1 操作规程 (28)3.3.2 安全防护设施 (29)四、培训与教育 (31)4.1 员工培训计划 (32)4.2 安全文明施工教育 (33)4.3 案例分析与讨论 (34)五、监督检查与责任追究 (35)5.1 监督检查机构与职责 (36)5.2 监督检查内容与方法 (37)5.3 责任追究制度 (38)一、内容描述本文明施工方案旨在规范铁塔基础地脚螺栓验收过程，确保施工质量和安全，同时营造良好的施工环境。
方案遵循国家相关法律法规和行业标准，结合项目实际情况，明确了验收流程、标准、责任分工及文明施工具体措施等内容。
验收准备：成立验收小组，确定验收标准和依据；准备相关检测设备和工具；对施工人员进行培训和技术交底。
现场检查：按照验收标准对铁塔基础地脚螺栓进行检查，包括数量、位置、规格、紧固程度等。
检测与评估：委托有资质的检测机构进行地脚螺栓的质量检测，评估其是否符合设计要求和相关标准。
小组根据现场检查和检测结果，形成书面验收报告，对铁塔基础地脚螺栓的验收结论作出明确判断。
铁塔基础验收时检查内容
铁塔基础验收时检查内容
1. 嘿，咱得看看这铁塔基础的尺寸对不对呀！就像做衣服得合身一样，尺寸要是不对那可不行！比如说，如果基础本该是 5 米长的，结果短了一大截，那这铁塔还能稳稳当当吗？
2. 哇塞，那混凝土的质量可太重要啦！这就好比房子的根基，你能想象根基不牢房子会咋样吗？咱得仔细瞅瞅混凝土有没有裂缝呀、强度够不够呀！你看上次那个不合格的，多吓人！
3. 嘿呀，铁塔基础的地脚螺栓千万别漏查呀！这地脚螺栓就像是固定铁塔的大手，要是松了或者有问题，铁塔还不得摇摇晃晃呀！就像桌子腿螺丝松了会晃一样，这可不能马虎！
4. 可不是嘛，周边的土体也得瞧仔细喽！这土体要是不稳定，就像人的脚下踩着松土，能踏实吗？你想想，要是下雨后土塌了，铁塔不就危险啦？
5. 哎呀呀，基础的平整度也得关注呀！这就跟走路的路面一样，坑坑洼洼的能行吗？必须得平滑才行，不然铁塔放上去都不平整，能安全吗？
6. 咱可别忘记检查预埋件呀！这预埋件就像隐藏的小助手，要是没安好，以后想用可就麻烦啦！比如说要装个什么设备，预埋件没弄好，那可咋整呀！
我的观点结论：铁塔基础验收时这些检查内容可一个都不能马虎，每一项都关乎铁塔的安全和稳定，必须认真对待呀！。
