房建基础防雷接地施工做法
房建基础防雷接地施工做法1基础接地极安装主筋焊接时，双面施焊，焊接长度为主筋直径的6倍，不得有夹渣咬肉现象。
基础主筋通长连接。
四根防雷引下线主筋与基础主筋分别连接，在建筑物基础垫层内沿建筑物一周敷设一道40*4mm热度锌扁铁且与四根防雷引下线主筋焊接，在圆钢与扁钢连接时，搭接长度为圆钢直径的6倍，双面施焊。
扁钢与扁钢连接时，搭接长度为扁钢宽度的2倍，至少三面施焊。
焊接后必须去掉药皮，埋于土层内的扁钢，焊接处刷两道沥青。
做防雷引下线主筋用红漆做好标记。
引出屋面用φ10mm热镀锌圆钢焊接避雷带。
φ10mm热镀锌圆钢与防雷引下线主筋连接在一起。
在距地0.5m按图做测试点盒200*200*100mm，采用40*4mm扁钢引入，标高必须准确。
配电间用40*4mm热镀锌扁钢引入配电柜，做重复接地。
所有外窗必须留有焊接钢板与外墙钢筋焊接，并与防雷引下线连接形成防侧击避雷带。
2等电位联结总等电位连接箱设在配电间，用40*4mm热度锌扁钢与配电柜连接，总等电位箱的接地点为2点，用40*4mm扁钢连接，用40*4mm热度锌扁钢引至电梯井、水管进出处、LEB箱，在靠近水管的下方设86盒，热度锌扁钢引到86盒，与管连接时用抱箍卡子，连接导线用4mm2的软铜线。
用40*4热度锌扁钢把电管与接地扁钢相连。
弱电间设LEB 箱，LEB箱分别与弱电箱盒连接，用25*4热镀锌扁钢。
卫生间设LEB 箱，接地线从就近防雷引下线引，LEB箱暗装，距地0.3m。
25*4mm热镀锌扁钢直接引入LEB箱。
无等电位连接扁钢的暗装箱设接地连接扁钢，与线管焊接。
明装箱的暗盒与管接在一起，盒内设接地螺栓，予留等电位连接。
竖井内接地干线选用25*3带护套铜带，与等电位箱连接选用同等截面铜带与干线螺栓固定。
3人工接地极安装人工环型接地极采用一道40*4mm热镀锌扁钢侧放，沿外圈基础焊接成环形，作为防雷接地体，敷设在基础垫层内。
通过外引接地连接线与基础自然接地体可靠焊通。
建筑物基础接地，及防雷引下线隐蔽做法及要求
建筑物基础接地，及防雷引下线隐蔽做法及要求建筑物基础接地“专项”施工方案为什么说建筑物基础接地施工方案中间要加一个“专项”，顾名思义就是在整个建筑物系统中建筑基础接地是一个相对独立的系统，我们下面简称“接地施工”。
一、建筑物基础接地具体操作步骤：建筑物基础接地在施工是必备以下几个条件：（在建筑施工活动中分为，人、材料、机械设备）首先从材料说起：建筑材料要使用符合国家相关标准（这里不多做描述）和满足本工程设计说明内的设计规定和相关程续流程（下面所述几点作为管理层必须要了解和实际操作，作为新手可以大致了解下就行）a.建筑接地主要材料为镀锌圆钢、镀锌扁钢。
所有材料必须要配套相关材料材质质检报告书，产品合格证书。
（材料进场时第一时间通知甲方、监理方、配合收货单位现场验收材料。
在材料材质规格都符合设计规格才能收货。
严禁采用不符合设计规定的产品）（质检报告）由国家机构或第三方检测机构出具（合格证书）跟随产品的合格证书（材料进场台账）b.材料进场经三方验收合格后收货入库，做好台账并让甲方、监理方相关负责人签字。
（所有进场材料都要经过这一步。
三方验收是避免出现不合格材料进场，以免造成不必要损失。
做好台账记录让三方负责人签字，一方面是便于公司或第三方检查材料进场情况。
一方面也表明所有材料都是经过验收合格进场，避免因手续不全导致不必要的麻烦。
）腾讯课堂，交易担保，放心买，建筑电气现场施工技术小程序c.把所进场验收合格材料在完成上面步骤同时，要把材料相关的检测报告、合格证书交与资料员做成相关文献留底并让甲方、监理方签字存档。
电气设备：基础接地全部要靠电焊焊接，所以必须要有焊接工具，焊接设备型号不限。
唯一要焊接工具每次使用时需检查，检查设备线路是否完整、设备运转是否正常。
在使用电气设备要养成勤检查勤保养。
发现毛病及时处理，以免在施工过程中因设备原因影响施工质量和施工进度。
人员：焊接人员必须要有相关的技术证书，一般民用建筑行业电焊证书都基本为住建部发制。
接地扁铁的标准做法
接地扁铁的标准做法
接地扁铁是一种用于电气设备接地的重要组件，在电气工程中应用广泛。
它能够提供良好的接地效果，保障设备的安全性。
接地扁铁的标准做法如下：
1. 材料选择：接地扁铁应选用优质的低碳钢材料，为了增强其耐腐蚀性能，通常采用镀锌或热镀锌处理。
2. 尺寸规格：接地扁铁的尺寸规格应符合国家规定的标准，通常为20mm×4mm、25mm×5mm、30mm×6mm、40mm×8mm等不同规格。
同时，其厚度应符合设计要求，一般为3mm以上。
3. 制造工艺：接地扁铁的制造工艺应符合国家标准要求，采用冲压、折弯等工艺进行成型，确保其尺寸精度和表面光洁度。
4. 安装要求：接地扁铁应安装在电气设备的接地桩上，在接地桩上预埋螺栓，用螺母将接地扁铁紧固在接地桩上，并用合适的工具将其压平，与接地桩接触面积应达到设计要求。
5. 检测要求：接地扁铁应经过电气测试，检验其接地电阻是否符合设计要求。
总之，接地扁铁是电气设备中十分重要的组件，其标准做法包括材料选择、尺寸
规格、制造工艺、安装要求和检测要求等方面，这些都是确保设备安全、稳定运行的必要保障。
塔吊基础防雷接地装置焊接做法
塔吊基础防雷接地装置焊接做法一、施工依据1.1《建筑电气工程施工质量验收规范》GB 50303-2015；二、施工做法2.1采用独立塔吊基础时当塔吊不在建筑结构底板范围时，只能采用独立基础。
如下图1～2。
此法接地主要靠工程桩，为保证接地效果，应将所有的工程桩连接在一起，由对角引出扁钢，打孔，作为接地点，用25mm2铜线将与镀锌扁钢进行连接。
基础钢筋网上下两层也应与接地网焊接在一起。
塔吊电箱接地点可以在两条扁钢中任选一条作为重复接地点。
2.2接地连接线的规格为圆钢12，扁钢-40×4。
2.3圆钢与圆钢搭接长度为6倍圆钢直径，双面施焊，圆钢与扁钢搭接长度为6倍圆钢直径，双面施焊，扁钢与扁钢搭接长度为2倍扁钢宽度，三面施焊。
图1：独立基础塔吊基础接地立面图图2：独立基础塔吊基础接地平面图2.2当塔吊在建筑结构底板范围时，可采用将基础埋入建筑结构底板下的方式。
如下图3～4。
塔吊基础利用基础底板上下两层主筋中的两根通长焊接形成的基础接地网，并与相应锚杆钢筋网进行焊接，以此作为防雷接地及电气设备接地的公用装置。
随着结构底板的施工，接地电阻会不断降低，当地板完成时，接地电阻值≤1Ω。
此法可可保证塔吊接地的良好。
图3：塔吊基础埋入结构底板下接地立面图图4：塔吊基础埋入结构底板下接地平面图2.3当塔吊在建筑结构底板范围时，可采用将塔吊基础埋与建筑机构底板作为整体的方式。
如下图5～6。
图5：塔吊基础埋与结构底板作为整体时接地立面图图6：塔吊基础埋与结构底板作为整体时接地平面图三、总结3.1涡流检测（ET）：是利用探头线圈内流动的高频电流可在焊缝表面感应出涡流的效应，有缺陷会改变涡流磁场，引起线圈输出变化来反映缺陷。
其检验参数控制相对困难，可检验导中材料表面或焊缝与堆焊层表面或近表面缺陷。
基础扁铁接地焊接做法

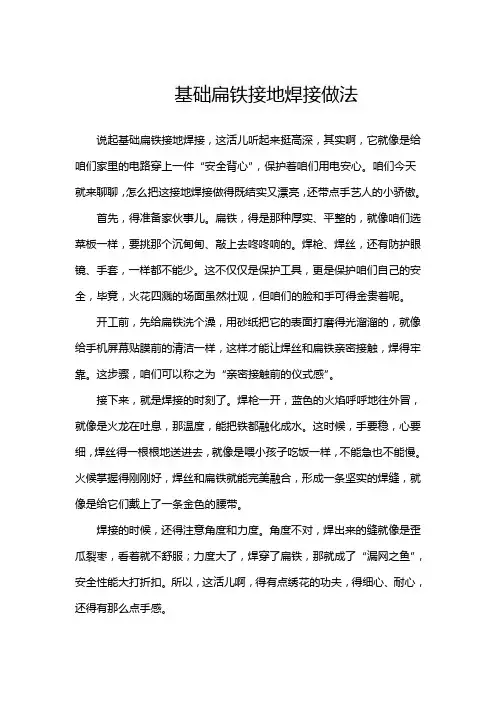

基础扁铁接地焊接做法说起基础扁铁接地焊接，这活儿听起来挺高深，其实啊，它就像是给咱们家里的电路穿上一件“安全背心”，保护着咱们用电安心。
咱们今天就来聊聊，怎么把这接地焊接做得既结实又漂亮，还带点手艺人的小骄傲。
首先，得准备家伙事儿。
扁铁，得是那种厚实、平整的，就像咱们选菜板一样，要挑那个沉甸甸、敲上去咚咚响的。
焊枪、焊丝，还有防护眼镜、手套，一样都不能少。
这不仅仅是保护工具，更是保护咱们自己的安全，毕竟，火花四溅的场面虽然壮观，但咱们的脸和手可得金贵着呢。
开工前，先给扁铁洗个澡，用砂纸把它的表面打磨得光溜溜的，就像给手机屏幕贴膜前的清洁一样，这样才能让焊丝和扁铁亲密接触，焊得牢靠。
这步骤，咱们可以称之为“亲密接触前的仪式感”。
接下来，就是焊接的时刻了。
焊枪一开，蓝色的火焰呼呼地往外冒，就像是火龙在吐息，那温度，能把铁都融化成水。
这时候，手要稳，心要细，焊丝得一根根地送进去，就像是喂小孩子吃饭一样，不能急也不能慢。
火候掌握得刚刚好，焊丝和扁铁就能完美融合，形成一条坚实的焊缝，就像是给它们戴上了一条金色的腰带。
焊接的时候，还得注意角度和力度。
角度不对，焊出来的缝就像是歪瓜裂枣，看着就不舒服；力度大了，焊穿了扁铁，那就成了“漏网之鱼”，安全性能大打折扣。
所以，这活儿啊，得有点绣花的功夫，得细心、耐心，还得有那么点手感。
焊接完了，还不能急着收工。
得用锤子轻轻敲打焊缝，把里面的气泡和杂质都赶出来，让焊缝更加紧密、结实。
这一步，就像是给面包做最后的整形，虽然看起来简单，但却能让成品更加完美。
最后，别忘了检查一遍。
看看焊缝有没有开裂、漏焊的地方，扁铁有没有变形、松动。
这就像是咱们出门前检查手机、钱包、钥匙一样，虽然琐碎，但却必不可少。
毕竟，安全无小事，尤其是这接地焊接，关系到咱们用电的安全和放心。
整个焊接过程下来，就像是完成了一件艺术品。
虽然手上可能沾满了油污和灰尘，但看着那条笔直、坚实的焊缝，心里还是充满了成就感和满足感。
防雷接地标准做法(图集+文字+实例)
卫生间局部等电位联结原理图
等电位箱实例图
屋面透气管接地示意图
屋面透气管防雷接地实例图
6、屋面金属体接地：用-25x4的镀锌扁钢从就近的避雷网引接地线，接地扁钢一端与 避雷网连接，另一端在金属体附近地面引出，应高于设备基础100~20钢金属体应用编织软铜线两端压端子跨接， 编织软铜线外套黄绿双色热缩套且热缩。伸出地面的接地母线应刷黄绿相间油漆。体 积较大的金属体应做不小于2处的接地，高度高于避雷网时，应加避雷针保护。接地母 线附近应做接地标识。
防雷接地标准做法（图集+文字+实例）
● 1、避雷接地测试点：预埋扁铁钢及100x100x50线盒，线盒与墙面平齐，镀锌 扁钢钻φ12孔，安装防松垫片及蝴蝶螺母，螺母居预埋盒中心。编织软铜线一端 连接在蝴蝶螺母上，另一端压接铜鼻子用于接地测试。铜质面板用螺丝固定在预 埋盒上，在测试点正上方50mm处粘贴铜质或不锈钢标识牌，标识牌应标明接地 测试地点、接地符号、施工单位、编号，标高尺寸及位置与相邻沉降观测点及标 识牌一致。
避雷带安装示意图
圆弧 夹板 支架 做法 详图
三角 夹板 支架 做法 详图
圆弧 夹板 支架 实例 图
三角 夹板 支架 实例 图
套管 支架 做法 详图
套管 支架 实例 图
避雷网搭接示意图 焊
双面
屋面避雷针及避雷线安装的质量控制及工艺： 接地装置的焊接应采用搭接焊，搭接长度应符合下列规定： 1 扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊。 2 圆钢与圆钢搭接为圆钢直径的6倍，双面施焊； 3 圆钢与扁钢搭接为圆钢直径的6倍，双面施焊； 4 扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下
接地母线支架安装示意图
各种防雷接地引线做法
各种防雷接地引线做法1.防雷引下线：利用结构柱内对角主钢筋或剪力墙内主钢筋二根（大于16）通长焊接。
2.电梯机房用接地引下线：自基础接地网用-40X4镀锌扁钢通长焊接引至电梯机房，机房设等电位箱，并在距地面0.3m处采用用－40x4镀锌扁钢沿墙敷设一圈。
电梯导轨底部采用－40x4扁钢与基础接地网的等电位板连接。
3.变电所用接地引下线：沿变电所四周不少于二处自基础接地网，采用-50X5镀锌扁钢2根通长焊接引至变电所，在变电所内地面0.3米处作一圈接地装置。
在布置变压器附近的基础接地网，采用-40X4镀锌扁钢2根，焊接引至变电所底板上0.3m处，并设预埋板一块，为变压器设中性点与接地装置直接连接点。
4.强电竖井接地引下线：用-40x4扁钢下端与基础接地网焊接引至强电井。
垂直引上至每层。
在每层竖井地面0.3米处用-40X4镀锌扁钢作一接地装置，作为楼层等电位连接带。
5.弱电竖井接地引下线：用-40X4扁钢下端与基础接地极焊接引至弱电井，垂直引上至每层。
在每层竖井地面0.3米处用-40X4镀锌扁钢作一接地装置。
作为楼层等电位连接带。
强弱电竖井内的LEB用BVR－1x25－PC32连通。
6.计算机房接地引下线：自基础接地网用-40X4镀锌扁钢距底板0.3米引出作盒，然后用BVR－1x35－PC32引上至机房，室内离地0.3米处设置接地端子板箱。
7.消防控制室接地引下线：自基础接地网用-40X4镀锌扁钢距底板0.3米引出作盒，然后用BVR－1x35－PC32引上至控制室，控制室内离地0.3米处设置接地端子板箱。
8.防雷接地在接地体上的接地点与其他接地在接地体上的接地点的距离应大于10m。
9. 施工时应注意：钢质防雷接地装置采用焊接连接，扁钢之间搭接为扁钢宽度的2倍，三面施焊；圆钢与扁钢、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；铜线与圆钢（或扁钢）连接处须用线鼻子过渡后焊接；铜质和钢质材料之间应采用熔接或搪锡后螺铨连接；所有连接部位应做防腐处理。
