无粘结预应力筋工艺流程
无粘结预应力工程方案

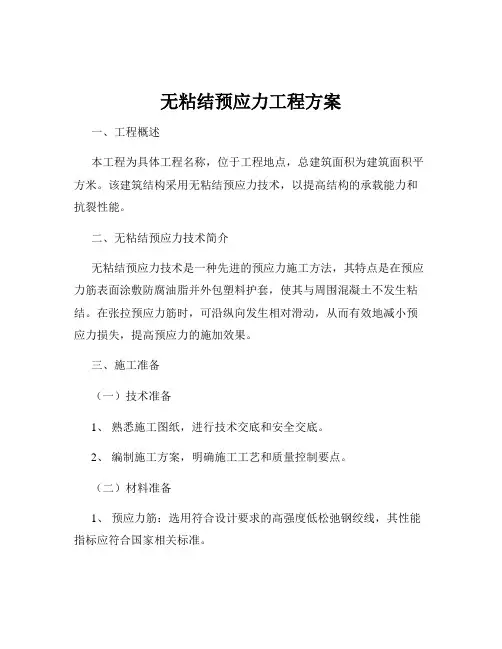

无粘结预应力工程方案一、工程概述本工程为具体工程名称，位于工程地点，总建筑面积为建筑面积平方米。
该建筑结构采用无粘结预应力技术，以提高结构的承载能力和抗裂性能。
二、无粘结预应力技术简介无粘结预应力技术是一种先进的预应力施工方法，其特点是在预应力筋表面涂敷防腐油脂并外包塑料护套，使其与周围混凝土不发生粘结。
在张拉预应力筋时，可沿纵向发生相对滑动，从而有效地减小预应力损失，提高预应力的施加效果。
三、施工准备（一）技术准备1、熟悉施工图纸，进行技术交底和安全交底。
2、编制施工方案，明确施工工艺和质量控制要点。
（二）材料准备1、预应力筋：选用符合设计要求的高强度低松弛钢绞线，其性能指标应符合国家相关标准。
2、锚具：采用性能可靠、质量稳定的锚具，其规格和型号应与预应力筋相匹配。
3、油脂和护套：选用符合要求的防腐油脂和塑料护套，确保预应力筋的防护效果。
（三）设备准备1、千斤顶：根据预应力筋的张拉吨位选择合适的千斤顶，并进行校验和标定。
2、油泵：与千斤顶配套使用，保证供油稳定。
3、压浆设备：用于预应力孔道的压浆作业。
（四）现场准备1、清理施工现场，保证施工道路畅通。
2、搭建临时设施，满足施工人员的生产和生活需求。
四、施工工艺流程（一）预应力筋的制作1、根据设计要求，确定预应力筋的长度和下料尺寸。
2、采用砂轮切割机切割钢绞线，严禁采用电弧切割。
3、在预应力筋两端安装锚具，并涂抹防腐油脂，套上塑料护套。
（二）预留孔道的设置1、根据设计要求，在梁或板中预留预应力孔道。
2、孔道的位置和尺寸应准确无误，偏差应符合规范要求。
3、孔道采用金属波纹管或塑料波纹管，安装时应保证其密封性和牢固性。
（三）预应力筋的铺设1、将制作好的预应力筋按照设计要求铺设在预留孔道内。
2、预应力筋的铺设应顺直，不得有弯曲、扭结等现象。
3、固定预应力筋的支架间距应符合设计要求，保证预应力筋在混凝土浇筑过程中不发生位移。
（四）混凝土浇筑1、浇筑混凝土前，应对预留孔道和预应力筋进行检查，确保其位置和状态正常。
无粘结预应力筋整体布置分段张拉施工工法
无粘结预应力筋整体布置分段张拉施工工法无粘结预应力筋整体布置分段张拉施工工法一、前言无粘结预应力筋是一种采用钢绞线与混凝土预应力筋通过锚固装置相连接的预应力构件，具有优异的抗弯能力和抗剪能力。
无粘结预应力筋整体布置分段张拉施工工法是一种常用的施工方法，本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺等内容，以提供指导和参考。
二、工法特点无粘结预应力筋整体布置分段张拉施工工法具有以下几个特点：1. 灵活性强：该工法可以根据实际情况对预应力筋进行灵活的布置和调整，适应各种结构形式和要求。
2. 施工效率高：无粘结预应力筋整体布置分段张拉施工工法采用分段张拉的方法，可以快速有效地完成施工任务。
3. 节约材料：由于预应力筋采用整体布置的方式，可以减少连接部位的材料使用，节约成本。
4. 施工质量可控：该工法在设计的基础上，通过严格的施工控制和质量检验，保证施工质量符合设计要求。
三、适应范围无粘结预应力筋整体布置分段张拉施工工法适用于各种混凝土结构，尤其是长跨度的桥梁、大型厂房和高层建筑等。
四、工艺原理在施工工法与实际工程之间的联系上，无粘结预应力筋整体布置分段张拉的工艺原理基于以下几个方面：1. 力学原理：通过引入预应力，使结构在承受荷载时产生一定的预压力，在荷载作用下，预应力筋和混凝土共同工作，提高结构的承载能力。
2. 张拉原理：在施工过程中，通过张拉机械设备对预应力筋进行拉力施加，使其达到设计要求的预应力水平。
3. 锚固原理：通过锚固装置，将预应力筋的张拉力传递给混凝土结构，保证预应力的可靠传递和锚固。
4. 分段原理：为了避免张拉过程中对结构的不利影响，采用分段张拉的方式，先张拉部分预应力筋，再依次张拉其他部分，以保证整体的稳定性和均匀性。
五、施工工艺无粘结预应力筋整体布置分段张拉施工工法的施工过程主要包括以下几个阶段：1. 准备阶段：排除施工现场障碍物，清理施工区域，布置施工材料和设备。
2. 预制构件制作：按照设计要求，制作预制构件和锚固装置，并进行质量检验。
无粘结预应力筋施工工艺

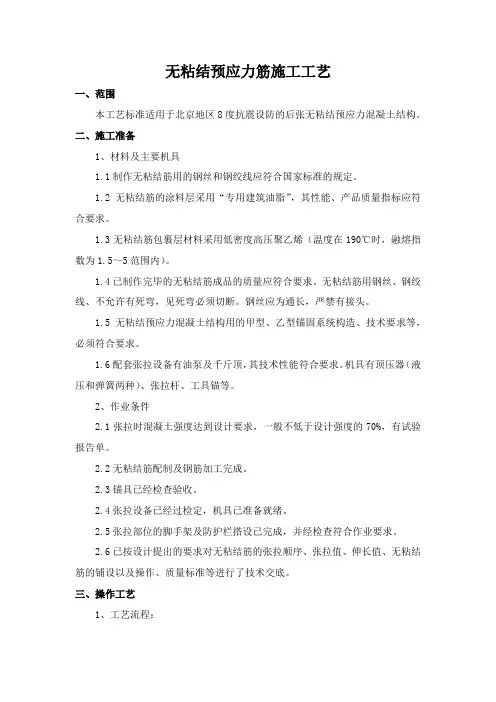

无粘结预应力筋施工工艺一、范围本工艺标准适用于北京地区8度抗震设防的后张无粘结预应力混凝土结构。
二、施工准备1、材料及主要机具1.1制作无粘结筋用的钢丝和钢绞线应符合国家标准的规定。
1.2无粘结筋的涂料层采用“专用建筑油脂”，其性能、产品质量指标应符合要求。
1.3无粘结筋包裹层材料采用低密度高压聚乙烯（温度在190℃时，融熔指数为1.5～5范围内）。
1.4已制作完毕的无粘结筋成品的质量应符合要求。
无粘结筋用钢丝、钢绞线、不允许有死弯，见死弯必须切断。
钢丝应为通长，严禁有接头。
1.5无粘结预应力混凝土结构用的甲型、乙型锚固系统构造、技术要求等，必须符合要求。
1.6配套张拉设备有油泵及千斤顶，其技术性能符合要求。
机具有顶压器（液压和弹簧两种）、张拉杆、工具锚等。
2、作业条件2.1张拉时混凝土强度达到设计要求，一般不低于设计强度的70%，有试验报告单。
2.2无粘结筋配制及钢筋加工完成。
2.3锚具已经检查验收。
2.4张拉设备已经过检定，机具已准备就绪。
2.5张拉部位的脚手架及防护栏搭设已完成，并经检查符合作业要求。
2.6已按设计提出的要求对无粘结筋的张拉顺序、张拉值、伸长值、无粘结筋的铺设以及操作、质量标准等进行了技术交底。
三、操作工艺1、工艺流程：施工准备→梁、板模板支搭→非预应力下钢筋铺放、绑扎→无粘结预应力筋铺放、端部节点安装→非预应力上钢筋铺放、绑扎→无粘结预应力起拱、绑扎→隐检验收→混凝土浇筑及振捣→混凝土养护→张拉→端部处理2、检查修补无粘结筋：无粘结筋进场后，应及时核查筋的规格、尺寸和数量，逐根检查筋的外包裹层质量及端部配件，对配有甲锚钢丝束，应认真检查锚杯内外螺纹、镦头外形尺寸、漏镦现象等，并将定位连杆拧入锚杯内，拧入深度符合要求。
经检查无误后，可分类堆放。
对包裹层破损的无粘结筋，用塑料胶条修补。
3、端模预留孔位置：在张拉端帮模外侧，按施工图所注无粘结筋位置弹线、编号和钻孔。
配甲锚筋孔径为φ40，配乙锚筋孔径为φ30。
无粘结预应力混凝土施工
第一节 先张法施工
• 墩式台座的长度和宽度由场地大小、构件类型和产量决定,一般长度 宜为１００~１５０m,宽度宜为２~４m,这样既可利用钢丝长的特点, 张拉一次就可生产多根(块)构件,又可以减少因钢丝滑动或台座横梁变 形而引起的预应力损失.
• ２. 槽式台座 • 槽式台座由钢筋混凝土压杆和上、下横梁以及砖墙等组成,如图５-３
上一页 下一页 返回
第一节 先张法施工
• 钢丝、钢绞线属于硬钢,冷拉热轧钢筋属于软钢.硬钢和软钢可根据它 们是否存在屈服点划分,由于硬钢无明显屈服点,塑性较软钢差,所以,其 控制应力系数较软钢低.
• ２. 张拉程序 • 预应力筋张拉程序有以下两种:
上一页 下一页 返回
第一节 先张法施工
• 以上两种张拉程序是等效的,施工中可根据构件设计标明的张拉力大 小、预应力筋与锚具品种、施工速度等选用.
上一页 下一页 返回
第一节 先张法施工
• ４. 张拉伸长值校核 • 采用应力控制方法张拉时,应校核预应力筋的伸长值,如实际伸长值比
计算伸长值大１０％或小５％,应暂停张拉,在查明原因、采取措施予 以调整后,方可继续张拉.预应力筋的计算伸长值Δl(mm)可按下式计算:
• 式中 Fp———预应力筋的平均张拉力(kN),直线筋取张拉端的拉力; 两端张拉的曲线筋,取张拉端的拉力与跨中扣除孔道摩阻损失后拉力 的平均值;
所示.钢筋混凝土压杆是槽式台座的主要受力结构.为了便于拆移,常采 用装配式结构,每段长度为５~６m.为了便于构件的运输和蒸汽养护, 台面以低于地面为宜,采用砖墙来挡土和防水,同时,也作为蒸汽养护的 保温侧墙.
上一页 下一页 返回
第一节 先张法施工
• 槽式台座的长度一般为４５~７６m,适用于张拉力较高的大型构件,如 吊车梁、屋架等.另外,由于槽式台座有上、下两个横梁,能进行双层预 应力混凝土构件的张拉.
建筑工程中无粘结预应力筋的张拉技术
建筑工程中无粘结预应力筋的张拉技术无粘结预应力筋施工技术在实际施工中，只有严格把控施工技术的应用，对每一环节的施工质量进行控制，才能有效保证整个建筑的质量。
通过近年来建筑工程中无粘结预应力筋的应用来看，主要分为钢筋工程、混凝土工程以及模板工程，这三大部分都与整个建筑的质量有着密切的关系。
1、无粘结预应力筋的钢筋工程（1）钢筋工程的组成及制作要求钢绞线：建筑工程一般会采用无粘结钢铰线，即钢绞线包塑采用专用防腐油脂涂料层和外包层，其质量要求符合JG3006-93钢绞线、钢丝束无粘结预应力筋专用防腐润滑脂标准的规定。
无粘结筋制作：下料长度的正确与否是无粘结预应力筋制作的关键。
下料长度可采用计算的方法求出。
计算公式分两部分：第一部分为结构长度；第二部分为外露工作长度，此部分由锚固形式、张拉方式与千斤顶型号决定。
下料长度=构件内长度+千斤顶工作长度+锚具厚度无粘结预应力筋下料在加工厂完成，不需现场提供下料场地及下料所用的电源。
（2）钢筋的涂包成型涂包成型工艺可以采用手工操作完成，内涂刷防腐沥青或防腐油脂，外包塑料布，也可以在缠纸机上连续作业，完成编束、涂油、镦头、缠塑料布和切断等工序。
挤压涂料工艺主要是钢丝通过涂油装置涂油，涂油钢丝束通过塑料挤压机涂刷聚乙烯或聚丙烯塑料薄膜，再经冷却筒模成型塑料套管，此法涂包质量好，生产效率高。
（3）无粘结预应力筋的张拉预应力筋张拉是整个预应力施工的关键，它将最终决定构件中预应力值的大校张拉前要提供混凝土试验报告，达到拆模要求后，将水泥砂浆清理干净，安装好锚板以备张拉。
无粘结筋采用YDC2240Q前千斤顶单根张拉。
本工程拟投入以下主要张拉设备：电动油泵(ZB42500)1台；前卡式千斤顶(YDC2240Q)1台。
准备工作做好以后，对千斤顶与油表在有资质的试验检测机构万能机上按主动态(即和张拉工作状态一致)方式进行配套标定。
（4）无粘结预应力筋的铺放无粘结预应力筋成型后，及时检查成品的数量、规格，无误后方可分类堆放，准备铺筋。
[PPT]预应力混凝土工程(后张法 无粘结预应力)
![[PPT]预应力混凝土工程(后张法 无粘结预应力)](https://img.taocdn.com/s3/m/f2b207f79b89680203d8253e.png)
•
超张拉可比设计要求提高5%，但最大张拉控制应 力 不得超过下列规定：
预应力筋种类
先张法
后张法
碳素钢丝、刻痕钢丝、钢绞线 0.80fptk
热处理钢筋、冷拔低碳钢丝 0.75fptk
0.75fptk
0.7fptk
冷拉钢筋
fptk：极限抗拉强度标准值 fpyk：屈服强度标准值
0.95fpyk
0.9fpyk
张拉要点
（1）张拉时应校核预应力筋的伸长值。实际伸长值与设计 计算值的偏差不得超过±6%，否则应停拉 （2）从台座中间向两侧进行（防偏心损坏台座) （3）多根成组张拉，初应力应一致(测力计抽查) （4）拉速平稳，锚固松紧一致，设备缓慢放松 （5）拉完的筋位置偏差≯5mm，且≯构件截面短边的4%
（6）冬施张拉时，温度≮－15℃
放张的顺序 预应力筋放张顺序应符合设计要求，当设计未规定时，可 按下列要求进行： 承受轴心预应力构件的所有预应力筋应同时放张；承受 偏心预压力构件，应先同时放张预压力较小区域的预 应力筋，再同时放张预压力较大区域的预应力筋。 叠层生产的预应力构件，宜按自上而下的顺序进行放 松；板类构件放松时，从两边逐渐向中心进行。 如不能满足上述要求时，应分阶段、对称、交错进行。
钢丝束锚具 钢质锥型锚具、钢丝束镦头锚具、XM型、QM型 钢质锥型锚具由锚环和锚塞组成。钢丝分布在锚环锥孔内 侧，由锚塞塞紧锚固。锚塞上刻有细齿槽，夹紧钢丝防止 滑移。锚环内孔的锥度应与锚塞的锥度一致。
钢丝束镦头锚具 A型用于张拉端，B型用于固定 端。锚环的内外壁均有丝扣，内 丝扣连接张拉螺杆，外丝扣拧紧 螺母锚固钢丝束。 张拉时，张拉螺丝杆一端与锚环 内丝扣连接，另一端与千斤顶的 拉头连接。张拉到控制应力时， 锚环被拉出，则拧紧锚环外丝扣 上的螺母加以锚固。
035无粘结预应力筋工工艺0423
无粘结预应力筋工1 范围本工艺标准适用于北京地区8 度抗震设防的后张无粘结预应力混凝土结构。
2 施工准备2.1 材料及主要机具2.1.1 制作无粘结筋用的钢丝和钢绞线应符合国家标准《预应力混凝土钢丝》(GB5223 一85）、《预应力混凝土钢绞线》（GB5224—85）的规定。
2.1.2 无粘结筋的涂料层采用“专用建筑油脂”，其性能、产品质量指标应符合湖南省标准局1983 年6 月6 日发布，1983 年7 月1 日试行“无粘结预应力筋用润滑防锈脂技术条件”的要求。
2.1.3 无粘结筋包裹层材料采用低密度高压聚乙烯（温度在190℃时，融熔指数为1.5～5 范围内）。
2.1.4 已制作完毕的无粘结筋成品的质量要求应符合北京地区标准《无粘结预应力混凝土结构体系（BUPC）设计与施工规作（试行）》（DBJ01-7-90）第二部分第二章第2.2.5条的要求（见表4-44）。
无粘结筋用钢丝、钢绞线、不允许有死弯，见死弯必须切断。
钢丝应为通长，严禁有接头。
2.1.5 无粘结预应力混凝土结构用的甲型、乙型锚固系统构造、技术要求等，必须符合DBJ01-7-90 第二部分第三章所提出的要求。
甲型、乙型锚固系统的构造见图4-52～4-57。
甲型、乙型锚具的性能及条件见表4-45。
通常钢丝束配用甲型或乙型，钢绞线配用乙型。
2.1.6 配套张拉设备有油泵及千斤顶，其技术性能详见表4-46。
机具有顶压器（液压和弹簧两种）、张拉杆、工具锚等。
2.2 作业条件2.2.1 张拉时混凝土强度达到设计要求，一般不低于设计强度的70%，有试验报告单。
2.2.2 无粘结筋配制及钢筋加工完成。
2.2.3 锚具已经检查验收。
2.2.4 张拉设备已经过检定，机具已准备就绪。
2.2.5 张拉部位的脚手架及防护栏搭设已完成，并经检查符合作业要求。
2.2.6 已按设计提出的要求对无粘结筋的张拉顺序、张拉值、伸长值、无粘结筋的铺设以及操作、质量标准等进行了技术交底。
预应力施工方法和操作规程
预应力施工方法和操作规程预应力施工是一种在工程结构中预先施加应力的技术，通过对混凝土或钢材等材料施加一定的预压力，来提高结构的承载能力、抗裂性能和耐久性。
预应力施工方法多种多样，每种方法都有其独特的操作规程和注意事项。
下面将详细介绍几种常见的预应力施工方法和操作规程。
一、先张法预应力施工先张法是在浇筑混凝土之前，先将预应力筋张拉到设计应力，然后用夹具将其固定在台座或钢模上，再浇筑混凝土。
待混凝土达到一定强度（一般不低于设计强度的 75%），放松预应力筋，借助预应力筋与混凝土之间的粘结力，使混凝土产生预压应力。
1、施工工艺流程（1）台座准备：台座应具有足够的强度、刚度和稳定性，其表面应平整光滑。
（2）预应力筋铺设：将预应力筋按照设计要求铺设在台座上，并用夹具固定。
（3）张拉预应力筋：采用千斤顶等设备对预应力筋进行张拉，张拉应力应符合设计要求。
（4）支模、绑扎钢筋：安装模板，并绑扎普通钢筋。
（5）浇筑混凝土：浇筑混凝土时应注意振捣密实，避免碰撞预应力筋。
（6）养护：混凝土浇筑完成后，应进行养护，保证混凝土强度的增长。
（7）放松预应力筋：当混凝土强度达到设计要求后，放松预应力筋。
2、操作规程及注意事项（1）预应力筋的张拉应采用双控，即控制应力和伸长值。
实际伸长值与理论伸长值的差值应在 6%以内。
（2）台座两端应设置防护设施，防止预应力筋断裂伤人。
（3）放松预应力筋时，应分阶段、对称、均匀地进行，避免构件产生过大的偏心受力。
（4）施工过程中应定期对千斤顶、油压表等设备进行校验和维护。
二、后张法预应力施工后张法是先浇筑混凝土，待混凝土达到设计强度的 75%以上后，在预留孔道中穿入预应力筋，然后进行张拉并锚固，最后进行孔道压浆和封锚。
1、施工工艺流程（1）预留孔道：在浇筑混凝土时，按照设计要求预留孔道，可采用预埋波纹管、钢管或胶管等。
（2）穿束：将预应力筋穿入预留孔道。
（3）张拉预应力筋：采用千斤顶对预应力筋进行张拉，张拉顺序应符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无粘结预应力筋工艺技术操作规程
1总则
本规程适用于按JG3006-93《钢绞线、钢丝束无粘结预应力钢筋》标准生产的无粘结预应力筋。
2 原材料、辅助技术要求及标准
2.1 钢绞线无粘结预应力筋用预应力钢绞线应符合GB5224-85或GB/T5224-95《预应力混凝土用钢绞线》的规定。
2.2 钢丝束无粘结预应力筋用预应力钢丝应符合GB/T5223-95《预应力混凝土用钢绞线》的规定。
2.3钢绞线、钢丝束无粘结预应力筋用防腐润滑脂应符合JG3007-93《无粘结预应力筋用专用防腐润滑脂》的规定。
2.4 钢绞线、钢丝束无粘结预应力筋用外包层聚乙烯应符合GB11116-89《高密度聚乙烯》的规定。
3 生产工艺及技术参数
3.1 钢绞线、钢丝束无粘结预应力筋由七根预应力钢丝束或单根1×7钢绞线通过专用设备涂包防腐润滑脂和塑料防腐护套管而成，其工艺流程如图1。
图1 无粘结预应力筋工艺流程图
3.2钢丝束无粘结预应力筋其钢丝束由七根同强度级别预应力矫直回火钢丝组成，其中心丝相当于钢绞线之中心丝，直径大于或等于外部六根钢丝直径。
3.3钢丝束无粘结预应力筋用七根钢丝强度保持一致，配线不足时可选用高一强度级别的钢丝。
3.4无粘结预应力筋中钢绞线或钢丝不得有硬弯翅起存在。
3.5无粘结预应力筋生产过程中应连续作业。
3.6无粘结预应力筋涂油应饱满均匀，饱满度应符合下表1要求。
表1 钢丝束、钢绞线涂油脂重量表
3.7无粘结预应力筋外包塑料护套厚度应均匀控制在08-1.2㎜，内控塑料护套厚度控制在1.0㎜以上。
塑料护套表面光滑无折绉和裂缝。
3.8无粘结预应力筋生产设备收线速度应控制在下表2要求，并根据收线车速调整牵引速度，挤塑机转速，保证包塑表面质量及护套厚度。
包塑中若因聚乙烯，油脂或其它原因而影响包塑质量时，应选用低收线车速进行生产。
表2 无粘结生产设备收线速度表
3.9无粘结预应力筋生产过程中涂油压力和挤塑机各加热区温度应符合下表3要求，并根据实
际情况随时调整涂油压力和挤塑机各加热区温度，保证包塑质量。
表3 无粘结挤塑加热区温度表（℃）
4 操作要点
4.1选料
4.1.1 钢丝束无粘结预应力筋用钢丝应按GB/T5224-95标准规定检查钢丝直径、强度、弯曲、表面质量等，符合要求方可使用。
4.1.2钢丝束无粘结预应力筋用七盘钢丝重量应尽可能相近，当中心丝加粗的情况下，中心丝重量应为其余钢丝重量的1.06倍。
4.1.3钢绞线无粘结预应力筋用钢绞线应按GB5224-85或GB/T5224-95标准规定检查钢绞线直径、捻距、强度等，符合要求方可使用。
4.2 成束
4.2.1无粘结预应力筋用的钢丝穿入放线架前，应将钢丝两头理顺，通过梳子板、涂油装置应顺序一致，不得交叉，以免放线中别扣、打弯。
4.2.2 中心丝上线时要进行测量，防止混径。
4.2.3钢丝束快要结束时应放慢速度，保证7根钢丝成束并剪齐，防止缺少钢丝。
4.3 涂油
冬季涂油使用1#防腐润滑油脂，油脂的最低使用温度为3℃，低于此温度时应采取暖气旁烘烤，其它季节可选用2#油脂。
油脂必须清洁、不得掺入其它污物。
4.4 包塑
4.4.1在一般情况下，过滤网应一星期更换一次，当发现套管表面存在未塑化颗粒时应及时更换，保证包塑质量。
4.4.2应保证塑料母料聚乙烯洁净，不得掺入其它物质，对表面潮湿的聚乙烯还应进行表面除湿。
搅拌黑母粒时一定要带手套或将手洗净擦干，禁止用湿手或油手搅拌。
4.4.3正式生产前应调整机头，调整螺丝以保证包塑壁厚均匀。
上牵引套管应轴向穿好，严禁径向敲打，防止损坏模咀。
4.4.4包塑中发现漏油，操作者应立即修补，漏油严重时立即停车。
经检验部门检验出的漏油点，车间应及时修补后再包塑。
4.5 封头
经涂油、包塑后的无粘结预应力筋成品以及用户要求切定尺的无粘结成品都应对头尾部用粘胶带进行两端封头，要求封头处包扎结实、密封、不漏油为止。
5 包装、吊运
5.1无粘结预应力筋应在周边均匀四处包裹塑料布或麻布，后用塑料袋包扎结实。
5.2钢绞线，钢丝束无粘结预应力筋吊装应用粗麻绳、尼龙带等材料，严禁使用钢丝绳直接吊运。
5.3钢绞线、钢丝束无粘结预应力筋在包装过程中，若发现损坏，应用黑胶带或电工用黑胶布修补，缠绕的搭接长度为胶条的1/3宽度，也可用聚乙烯片加热后贴补，如损坏处漏油严重，应补油后再贴补。
6 质量检验
6.1成品钢绞线、钢丝束无粘结预应力筋的质量检验按JG3006-93《钢绞线、钢丝束无粘结预应力筋》标准进行检验。
6.2生产无粘结用油脂按JG3007-93《无粘结预应力筋用专用防腐润滑脂》的规定进行检验。
6.3生产无粘结用的塑料按GB11116-89《高密度聚乙烯》的规定进行检验。
6.4成品钢绞线、钢丝束无粘结预应力筋由生产车间进行取样后，检验部门负责检验，检验的
标准按JG3006-93《钢绞线、钢丝束无粘结预应力筋》标准进行检验。
对有质量问题的成品，检验部门应将检验结果反馈于车间。
7 无粘结预应力筋主要生产设备技术参数
7.1RC-60履带牵引机技术参数见表4
表4 RC-60履带牵引机技术参数
7.2塑料挤出机技术参数见表5
表5。
