初中物理：串、并联电路练习题
1如图所示，只断开开关S3时，灯泡L1、L2是______联的，只闭合开关S3时，灯泡L1、L2是______联的．
2.如图所示，甲图中三个灯泡______联，乙图中三个灯泡______联，丙图中三个灯泡______联．(填“串”或“并”)
3.电路的四个基本组成部分是＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿；电路的三种状态是＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿。
4.如图所示，若只需灯L1发光，则用导线连接______接线柱；若连接B、C接线柱，则灯L1、L2______联；若使灯L1、L2并联，则应将接线柱A与B连接，接线柱C与______连接．
5.学了电路的串并联知识后，小文问“家中的电视机、电灯、电风扇等用电器之间是什么方式连接？”“当然是并联”小玲回答说。
哪些现象能说明它们是并联的？举一例）；
6.在如图所示的电路中，只闭合S2时，L1与L2_________联，闭合S1 S3，断开S2时，L1与L2________联，同时闭合S1、S2、S3，将会发生_____现象。
7.电路有两种连接方式，分别是＿＿＿＿＿＿和＿＿＿＿＿，其中，＿＿＿＿＿＿电路中，一旦某一个用电器发生短路，则电源短路，有可能烧毁＿＿＿＿＿＿和＿＿＿＿＿＿。
8.串联电路中，如果其中一只灯泡坏了，其他灯泡＿＿＿＿正常工作；并联电路中，如果其中一只灯泡坏了，其他灯泡＿＿＿＿正常工作；家庭电路中各电灯的连接方式是＿＿＿＿。
9.路灯总是一起亮，一起暗，它们的连接方式是＿＿＿＿，原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
10.在图所示电路中，只闭合S1时，电灯＿＿＿＿亮；当S1、S2都断开时，电灯＿＿＿＿亮，它们是＿＿＿＿连接的；当S1、S2都闭合时，电灯＿＿＿＿亮，它们是＿＿＿＿连接的。
L3；L1、L2、L3 、串联；L1、L3、L2、并联
1. 如图所示的电路，要使两个小灯泡L 1，L 2串联，应( )
A ．断开开关S 1，S 2，闭合开关S 3
B ．断开开关S 1，S 3，闭合开关S 2
C ．断开开关S 1，闭合开关S 2，S 3
D ．断开开关S 2，闭合开关S 1，S 3
2．电路发生短路故障的原因是（ ）
A 、开关未闭合
B 、导线内部断裂
C 、电源损坏
D 、电源两极直接被导线连通
3. 在如图所示的四个电路图中，三盏灯属于并联的电路图是()
4.如图是电冰箱的简化电路图．图中M 是电冰箱压缩机内的电动机，L 是电冰箱内的照明灯．下列判断正确的是( )
A ．S 1闭合、S 2断开时，照明灯与电动机并联
B ．S 1、S 2都闭合时，照明灯与电动机串联
C ．关上冰箱门时，S 1自动断开，使得照明灯熄灭
D ．冰箱内温度降低到设定温度时，S 1自动断开，电动机停止工作
5.物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战时被用来破坏敌方的供电设施，这种炸弹在爆炸时一般不会造成人员伤亡，而是在空气中散布大量极细的石墨丝，这些石墨丝飘落到供电设备上而使供电系统瘫痪。
下列对石墨导电性能的判断和对供电设施造成破坏的原因，分析正确的是（ ）
A 、石墨是导体，会对供电设施造成短路
B 、石墨是导体，会对供电设施造成断路
C 、石墨是绝缘体，会对供电设施造成短路
D 、石墨是绝缘体，会对供电设施造成断路
6.如图所示的电路中，元件均完好无损，但开关S1、S2闭合时，灯L2亮，L1不亮，故障的原因可能是( )
A ．导线的绝缘层夹在S1的接线柱内
B ．导线的绝缘层夹在S2的接线柱内
C ．电源的两极跟电路接触不良
D ．条件不够，无法判断
7. 如图所示，为了使1L 和2L 并联，应用导线连接的接线柱是( )
A．a与b
B．a与c，c与b
C．c与b，a与d
D．a与b，a与d
8.在闭合电路中，当电键断开时，三个小灯泡都不发光，当电键闭合时，三个小灯泡都正常发光，那么，三个小灯泡的连接方式是( )
A．一定是串联
B．一定是并联
C．连接有错误
D．无法判定
9.如下图所示，是一种门铃按钮开关构造的截面图。
其中（）
A、A、B是导体，C、D是绝缘体
B、C、D是导体，A、B是绝缘体
C、A、D是导体，B、C是绝缘体
D、A、B、C、D都是导体
10. 小亮家的卫生间按图所示的电路安装了照明灯和换气扇，它们（）
A、只能各自独立工作，而不能同时工作
B、只能同时工作，而不能各自独立工作
C、工作时，两端的电压一定相等
D、工作时，通过的电流一定相等
三、简答题
打开电冰箱的门看一看，电冰箱门口的照明灯在什么时候亮，什么时候灭?电冰箱是用什么办法来控制这盏灯的?再用耳朵贴在电冰箱的侧面听一听在冰箱的门关上后，电冰箱用来制冷的压缩机能否工作?想一想，电冰箱中的电动机和电灯泡是串联的还是并联的?为什么?
一、填空题
1.并；串
2.串；并；并
3.电源、开关、用电器、导线；通路、短路、断路
4. C、D;串;D
5.各用电器都能独立工作；断开电灯不影响电视机工作；电灯烧了，不影响其他用电器工作。
6.串;并;短路
7.串联、并联、并联、电源、导线的绝缘皮层
8.都不能、仍能、并联
9.并联;某个路灯坏了，其他的路灯还能正常工作
二、选择题
1.B
2.A
3.C
4.C
5.A
6.A
7.C
8.D
9.A
10.C
三、简答题
并联，因为它们工作时互不影响。
初中物理串联、并联电路专项训练(含答案和解析)
12.如图所示，电源两端电压不变，电阻 R1 的阻值为 2Ω。闭合开关 S，当滑动 变阻器的滑片 P 位于 A 点时，电压表 V1 的示数为 4V，电压表 V2 的示数为 10V。 当滑动变阻器的滑片 P 位于 B 点时，电压表 V1 的示数为 8V，电压表 V2 的示数 为 11V。则电阻 R2 的阻值是________________Ω。
9.（2015•鄂尔多斯中考）如图所示电源电压不变，电阻 R1=20Ω，R2=10Ω。当
开关 S1 闭合，S2、S3 断开时，R1 两端的电压为 U1，R2 两端的电压为 U2，电流表的
示数为 0.1A，则电源电压为
V，U1：U2=
；当开关 S1、S2、S3 都闭合时，
电流表的示数为 0.25A，R3=
Ω。
10.有两个定值电阻分别标有“40Ω 0.5A”和“10Ω 1A”字样，若将这两个电阻
串联起来接入电路中则它们两端所加的电压不得超过
V；若将这两个电阻
并联起来接入电路中则干路中允许通过的最大电流是
A。
11.如图所示的电路中，电源电压 U=4.5V，且保持不变，电阻 R1=5Ω，变阻器 R2 的最大阻值为 20Ω，电流表量程为 0～0.6A，电压表量程为 0～3V。该电路 中，变阻器接入电路的阻值范围是____________。
A．R1 两端的电压大于 R2 两端的电压
B．R1 中的电流等于 R2 中的电流
C．R1 中的电流大于 R2 中的电流
D．R1 中的电流小于 R2 中的电流
3. 三个相同的电阻，由原来的串联改为并联，接到同一电源上，设电源电压保
持不变，则通过每个电阻的电流变为原来的（ ）
A．1 / 9
B．1 / 3 C．3 倍 D．9 倍
初中9年级物理串并联电路中电流的规律习题有答案
串,并联电路中电流的规律一、选择题1．把甲、乙两盏灯按一定方式连接到电源上，用电流表分别测出通过甲、乙两灯的电流为 0.3A 和 0.25A，则甲、乙两盏灯的连接方式为（）A．一定是并联 B.一定是串联C.可能串联也可能并联D.无法判定2．在下图中，灯1L 、2 L 并联，用电流表测干路和支路的电流，其中正确的是（）.A. B.C. D.3. 如下图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1<I2<I3，则此部分电路中允许通过的最大电流是（）A、I1B、I2C、I3D、I1+I2+I34. 如下图所示，下列分析正确的是（）A、只闭合S1时，L2发光、L1不发光，A2测L2电流B、只闭合S2时，L1发光、L2不发光，A1测L1电流C、闭合S1、S2时，L1、L2并联，A2测L2电流D、闭合S1、S2时，L1、L2串联，A1、A2示数相等5.如下图所示的导体,A端粗,B端细,则电流流过它时,下列说法中正确的是( )A、从A到B,电流逐渐增大B、从A到B,电流逐渐减小C、从A到B,电流大小不变D、无法比较AB两端电流的大小6.10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A、0.1mAB、10mAC、0.1AD、1000mA7.如下图所示的两盏小灯泡接入同一电路中，当开关闭合后发现L1灯比L2灯亮，则下列判断正确的是（）A、L1灯的电流比较大B、L2灯的电流比较大C、可能是L2灯的灯丝断了D、两灯的电流一样大8.如下图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。
则（）A、两灯是串联连接的B、流过L1的电流是2.6AC、流过L2的电流是2 AD、干路电流是3.2A9. 三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流（）A、灯 L1最大B、灯 L2最大C、灯 L3最大D、一样大10.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出下图中A、B、C三处的电流大小。

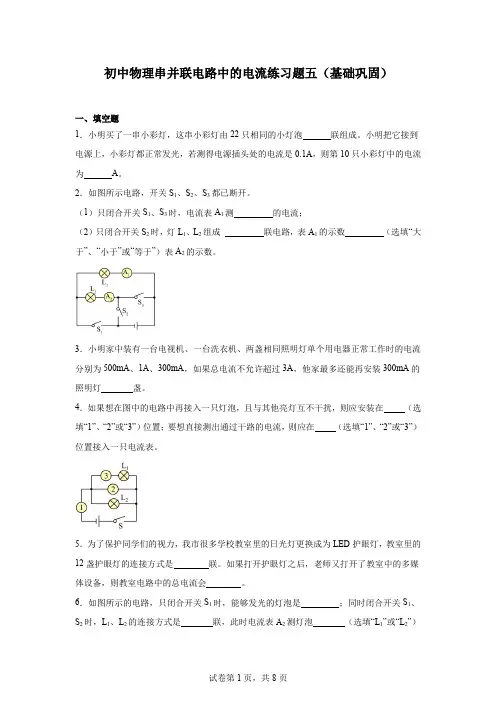

初中物理串并联电路中的电流练习题五(基础巩固)
初中物理串并联电路中的电流练习题五（基础巩固）一、填空题1．小明买了一串小彩灯，这串小彩灯由22只相同的小灯泡联组成。
小明把它接到电源上，小彩灯都正常发光，若测得电源插头处的电流是0.1A，则第10只小彩灯中的电流为A。
2．如图所示电路，开关S1、S2、S3都已断开。
（1）只闭合开关S1、S3时，电流表A1测的电流；（2）只闭合开关S2时，灯L1、L2组成联电路，表A1的示数（选填“大于”、“小于”或“等于”）表A2的示数。
3．小明家中装有一台电视机、一台洗衣机、两盏相同照明灯单个用电器正常工作时的电流分别为500mA、1A、300mA，如果总电流不允许超过3A，他家最多还能再安装300mA的照明灯盏。
4．如果想在图中的电路中再接入一只灯泡，且与其他亮灯互不干扰，则应安装在（选填“1”、“2”或“3”）位置；要想直接测出通过干路的电流，则应在（选填“1”、“2”或“3”）位置接入一只电流表。
5．为了保护同学们的视力，我市很多学校教室里的日光灯更换成为LED护眼灯，教室里的12盏护眼灯的连接方式是联。
如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会。
6．如图所示的电路，只闭合开关S1时，能够发光的灯泡是；同时闭合开关S1、S2时，L1、L2的连接方式是联，此时电流表A2测灯泡（选填“L1”或“L2”）的电流。
7．如图所示，A、B二个导体接在电路中，则通过二者的电流。
8．如图甲所示的电路中，闭合开关S1、S2时，两灯均能发光，电流表指针的位置均如图乙所示，则通过灯L1的电流为A；若断开开关S2，电流表A1的示数变化了A。
9．如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯L1中的电流是A，电灯L2中的电流是A。
10．两个相同的电流表，均有两个量程（0~0.6A和0~3A），如图，闭合开关S，两灯泡均发光，两电流表均有正常的示数，两个电流表指针偏转的角度恰好相同，L1和L2是（填“串联”或“并联”），通过L1与L2的电流之比为。

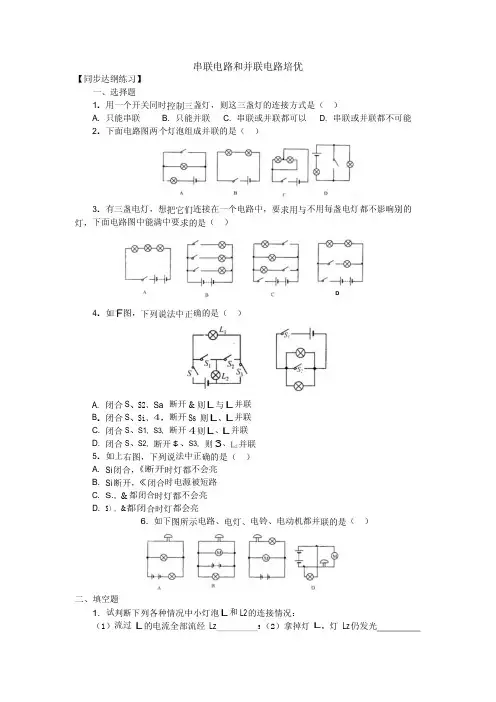

初中物理-串联电路和并联电路专项培优含答案
串联电路和并联电路培优【同步达纲练习】一、选择题1.用一个开关同时控制三盏灯，则这三盏灯的连接方式是（）A.只能串联B.只能并联C.串联或并联都可以D.串联或并联都不可能2.下面电路图两个灯泡组成并联的是（）3.有三盏电灯，想把它们连接在一个电路中，要求用与不用每盏电灯都不影响别的灯，下面电路图中能满中要求的是（）D4.如F图，下列说法中正确的是（）A.闭合S、S2、Sa断开&则L与L并联B.闭合S、Si、4,断开Ss则L、L并联C.闭合S、S1,S3,断开4则L、L并联D.闭合S、S2,断开$、S3,则3、并联5.如上右图，下列说法中正确的是（）A.Si闭合，《断开时灯都不会亮B.Si断开，《闭合时电源被短路C.S.,&都闭合时灯都不会亮D.S）,&都闭合时灯都会亮6.如下图所示电路、电灯、电铃、电动机都并联的是（）二、填空题1.试判断下列各种情况中小灯泡L和L2的连接情况：（1）流过L的电流全部流经Lz5（2）拿掉灯L,灯Lz仍发光（2）开关同时控制L、L2；（4）开关S断开时，灯L发光，L不亮2.如下左图，当开关闭合时会发生现象，若要两灯串联，应去掉导线:若要两灯并联，应将导线改接到.3.如下右图所示，当s、S都闭合时L、L2,L3是联；当$、&都断开时L、L、Ls是联，当与闭合，&断开时，L、L、L3是.三、作图题1.把F左图中的各元件连成一个并联电路，用开关Si控制L”开关Sz同时控制两盏灯，请用笔画线代替导线连接电路.2.将下中图中元件连接成电路图：要求L、L并联，开关S仅控制L（不能移动元件的位置）3.将F右图中的元件连成电路，要求打开和闭合任一开关时，电灯亮同时电铃响.电灯、电铃要并联，元件位置不能移动.【素质优化训练】1.在左图一电学黑箱面板上有两灯泡M和N以及三个接线柱A、B、C,盒内有电源，并以导线在盒内将灯、接线柱、电源相连，今在盒外的导线将A、B两接线柱相连M、N均不发光；若用导线将B、C两接线柱相连，则灯N发光而M不发光，若用导线将A、C两接线柱相连，则灯M发光而N不发光，根据上面结果将盒内电路图画出来.2.如右图所示，图中5个用电器的连接方式是.【生活实际运用】如图所示是一串规格相同的彩灯，电路中a、b、c.三处导线未接通问：（D这些彩灯是怎样连接的？（2）当把电源接通时哪几盏灯亮？（3）欲使9盏电灯都亮，应怎么办？4.实验室中常用的电压表有两个量程：3伏，每小格表示的电压值是0.1伏；015伏，每小格表示的电压值是0.5伏。

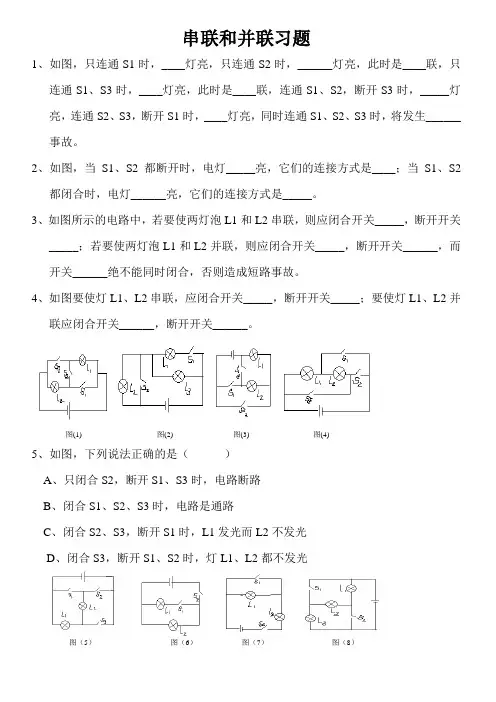

初中物理电路串联和并联习题
串联和并联习题1、如图，只连通S1时，____灯亮，只连通S2时，______灯亮，此时是____联，只连通S1、S3时，____灯亮，此时是____联，连通S1、S2，断开S3时，_____灯亮，连通S2、S3，断开S1时，____灯亮，同时连通S1、S2、S3时，将发生______事故。
2、如图，当S1、S2都断开时，电灯_____亮，它们的连接方式是____；当S1、S2都闭合时，电灯______亮，它们的连接方式是_____。
3、如图所示的电路中，若要使两灯泡L1和L2串联，则应闭合开关_____，断开开关_____；若要使两灯泡L1和L2并联，则应闭合开关_____，断开开关______，而开关______绝不能同时闭合，否则造成短路事故。
4、如图要使灯L1、L2串联，应闭合开关_____，断开开关_____；要使灯L1、L2并联应闭合开关______，断开开关______。
图(1) 图(2) 图(3) 图(4)5、如图，下列说法正确的是（）A、只闭合S2，断开S1、S3时，电路断路B、闭合S1、S2、S3时，电路是通路C、闭合S2、S3，断开S1时，L1发光而L2不发光D、闭合S3，断开S1、S2时，灯L1、L2都不发光图（5）图（6）图（7）图（8）6、（多选题）如图6，下列说法中正确的是（）A、S1、S2闭合时，L1、L2都亮B、S1、S2闭合时，只有L1亮C、S1断开，S2闭合，只有L2亮D、S1断开，S2闭合时，L1、L2都亮7、如图7，各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是（）A、干路部分电线断了B、L1被短路了C、S1被短路了D、L1与灯座接触不良8、（多选题）如图8，下列判断错误的是（）A、S1、S2都闭合时，L1、L2、L3并联B、S1、S2都断开时，L1、L2、L3串联C、S1断开，S2闭合时，L2L3并联后D、S1断开，S2闭合时，L1、L2都亮9、如图所示，当开关S1、S2都闭合时（）A、三个灯都亮B、L1、L3亮，L2不亮C、三个灯都不亮，D、L2、L3亮，L1不亮10、如图，下列说法中错误的是（）A、当闭合S2、S3时，灯L1、L2组成并联电路B、当闭合S1时，灯L1、L2组成串联电路C、当闭合S1、S2时，只有灯L1发光D 、当S1、S2、S3同时闭合时，电路短路，灯L1、L2 都不能发光11、如图，三个灯泡始终完好，当开关S断开时，三个灯泡都发光，则当开关闭合时（）A、L1、L3亮，L2不亮B、L1亮，L2、L3不亮C、L1、L2、L3都不亮D、L1、L2、L3都亮12、如图，下列说法错误的是（）A、S1、S3断开，S2闭合时，灯L1、L2串联B、S1、S3闭合，S2断开时，灯L1、L2并联C、S1、S2闭合，S3断开时，灯L1亮D、S2、S3闭合，S1断开时，灯L1亮图（9）图（10）图（11）图（12）13、如下图，若要使灯L1和L2组成并联电路，则开关的开闭情况是（）A、S1、S2断开，S3闭合B、S1、S3断开，S2闭合C 、S2断开，S1、S3闭合D、S3断开，S1、S2闭合14、如下图，要使灯泡L2发光，必须闭合的开关是（）A、S2B、S2、S3C、S1、S3D、S1、S215、如下图，开关S闭合时，可能发生的现象是（）A、L1发光，L2不发光B、L2的灯丝会烧断C、L1、L2的灯丝都会烧断D、电源会烧坏16、当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去检查电路的故障；先将导线并接在灯L1的两端时发现灯L2亮，L1不亮；然后将导线并接在灯L2的两端时发现两灯均不亮，由此可见（）A、灯L1短路B、灯L1断路C、灯L2短路D、灯L2断路13 14 15 1717、如图是L1、L2、L3三盏灯的连接图，这三盏灯的接法是（）A、三盏灯串联B、三盏灯并联C、灯L2、L3并联后再与L1串联D、灯L2、L3串联后在与L1并联18．用一个开关同时控制三盏灯，则这三盏灯的连接方式是（）A．只能串联 B．只能并联C．串联或并联都可以 D．串联或并联都不可能19、试判断下列各种情况中小灯泡L1和L2的连接情况：（l）流过 L1的电流全部流经 L2 ；（2）拿掉灯 L1，灯 L2仍发光（2）开关同时控制 L1、L2 ；（4）开关 S断开时，灯 L1发光，L2不亮20、如下左图，当开关闭合时会发生现象，若要两灯串联，应去掉导线；若要两灯并联，应将导线改接到 .21、如下右图所示，当S1、S2都闭合时L1、L2、L3是联；当S1、S2都断开时L1、L2、L3是联，当S1和S2都断开时，L1、L2、L3是 .22、某同学连接了图所示的错误电路，请改正：①要使电路中两灯串联，只要拆除导线（选填“a”、“b”、“c”或“d”）；②要使电路中两灯并联，只要将导线（选填“a”、“b”、“c”或“d”）的接到。
初中物理：串并联电路练习题
初中物理：串并联电路练习题1.选择题：1.选D。
2.选A。
3.选B。
4.选B。
5.选B。
6.选A。
7.选C。
8.选C。
9.选C。
10.选B。
2.填空题：1.不适用填空题。
2.不适用填空题。
3.不适用填空题。
4.不适用填空题。
5.不适用填空题。
1.随之熄灭2.串联，L1发光，L2不发光3.L3发光，将L1、L2并联4.串联，并联，可以独立使用，不会影响其他用电器5.串联，L1、L2都不发光，连接方式不正确6.电源和用电器7.一个，两个8.电源，用电器，导线，开关9.一组用电器，一个用电器，另一个用电器，串联或并联10.关闭，打开三、作图题1.根据XXX（甲）所示的电路图，连接图（乙）的实物元器件。
图略）2.根据下图甲所示实物图，在图乙处画出电路图。
图略）四、XXX1.水的比热容大，传热效率高，且不易蒸发，稳定性好，能够更好地保持室内温度稳定。
2.水的比热容大，传热效率高，且不易蒸发，稳定性好，能够更好地保持发动机温度稳定。
3.沿海地区受海洋的影响，海洋具有调节气温的作用，使得温度变化较为平缓。
4.（答案略）1.在电路中，当一盏灯泡熄灭时，可能是以下几种原因：第一，灯泡本身损坏或者烧坏了；第二，电路中的某个部分出现了问题，比如说一个电阻或者一个电容损坏了；第三，电路中的导线出现了问题，比如说有一个导线脱落了或者断了；第四，电源本身出现了问题，比如说电池没有电了或者电源线损坏了。
2.在电路中，电器可以串联或者并联使用。
串联的电器需要依次连接在一起，而并联的电器可以各自独立工作，互相之间不会产生影响。
但需要注意的是，如果一个电路中有多个并联的电器，当其中一个电器出现问题时，可能会影响整个电路的工作。
3.在电路中，正负极的连接非常重要。
如果正负极连接错误，电路可能无法工作，或者会产生危险。
因此，在连接电路时一定要仔细检查正负极的连接是否正确。
4.一个完整的电路由电源、用电器、导线和开关组成。
在电路中，电源提供电能，用电器将电能转化为其他形式的能量，导线将电能传输到用电器中，开关则控制电路的开关状态。
初中物理中考串并联电路习题总结(完整资料).doc
此文档下载后即可编辑串联和并联练习题一电路练习一：根据电路图连接实物图（3）电路练习二：根据实物图连接电路图（1）（4）（2）电路练习三：识别电路一．识别串联、并联和混联1．请写出下列各电路图中，当开关闭合时灯泡的连接方式：(1)________ (2)_________ (3)________ (4)________ (5)________ (6)_________ (7)________(8)____________(9)________ (10)_________ (11)________ (12)________(13)_________ (14)________(15)________(16)____________(17)____________ (18)____________(19)____________ (20)____________ (21)____________2．开关断开、闭合时电路的识别：（1）如图所示电路中，要使灯L 1和L 2连接成并联电路，应闭合开关___________；要使两灯连接成串联电路，应闭合开关___________，同时断开开关___________。
如果同时闭合开关S 1和S 3则会出现___________。
（2）如图所示电路中，当只闭合开关S 1时，____________亮；当只闭合开关S 2时，灯________亮；当开关S 1、S 2都闭合时，灯___________亮，此时是______电路；当开关S 1、S 2都断开时，灯___________亮，此时是______联电路。
（3）如图所示电路中，当只闭合开关S 3时，灯________发光；当开关S 1、S 2 、S 3都闭合时，灯___________发光，它们是______联的。
若想让L 1和L 3发光，L 2不发光则应闭合开关_________，断开开关________。
二 识别并联和短路 (回答开关都闭合时,哪盏灯亮)（1）____________ （2）____________ （3）____________（4）____________ （5）____________ （6）____________（7）____________ （8）____________ （9）____________（10）____________ （11）____________ （12）____________ 二【模拟试题】一.填空题1.规定______定向移动的方向为电流的方向，形成持续电流的条件是___和2. 干电池和锌筒是它的______极，碳棒是它的______极。
初中物理电路串联并联并联题
初中物理电路串联并联并联题1、填空题1、用灯泡、导线、开关和钨丝组成串联电路如下图所示，闭合开关，小灯泡发光.再用酒精灯对钨丝进行加热，会发现灯泡亮度变 (填亮/暗)， 由此你可以得出的结论是 .2、串联电路中，如果其中有 一只灯泡坏了，其他灯泡(填“能”或“不能”)发光； 并联电路中，如果其中有一只灯泡坏了，其他灯泡(填“能”或“不能”)发光；家庭用电中的电灯的连接方式是，用电器和开关之间的连接方式是 。
4、请你帮助小黄同学完成填空：如图9所示电路，要使灯L1与灯L2串联，则应该闭合开关 ； 如果要使灯L1与灯L2并联，则应该闭合开关 ；倘若将三只开关都闭合， 电路发生 。
5、 (20﹡﹡·绥化)街边的路灯总是同时亮， 同时灭，它们是 并联的，如图所示是一款学校常用的应急照明灯，当外部电路有电时，应急灯不亮，停电时应急灯发光，小李将应急灯中的任意 一个灯泡断开，另 一个灯泡仍然发光，则应急灯的两个灯泡是 并联的(均选填串联或并联).6、汽车在转弯前，要打开转向灯，司机需拨动一下方向盘旁的一根杆，这根杆的作用相当于电路中3、 如图8所示是一个既能吹冷风，又能吹热风的电吹风的简化电路，图中A 是吹风机，B 是电热丝。
将插头插入插座，若只闭合开关S ₁， 电吹风吹出的是风； 若将开关S ₁、 S ₂都闭合， 电吹风吹出的是 风。
(选填“热”或“冷”)的▲.位于同侧的前后两个转向灯会同时闪亮，但前转向灯坏了时后转向灯还能亮，这说明位于汽车同侧的前后两个转向灯的连接方式为▲ .7、为了增加节日的气氛，商店门前的节日彩灯中每一串有35只，接入家庭电路中使用，这35只彩灯应该是 (串/并)联的，所以每只灯泡两端的电压应为伏。
8、如图所示的电路中，开关S闭合后：要使小灯泡L₁L₂串联，必须闭合开关；若要使L₁L₂并联，必须闭合开关；若闭合开关时，则将造成电路短路。
9、如图20所示电路，要使灯泡L₁和L₂组成串联电路，应该闭合开关，断开开关；要使灯泡L₁和L₂组成并联电路应该闭合开关，断开开关。
初中物理串联电路与并联电路练习题及详细解析
串联电路与并联电路练习题及详细解析【典型例题】类型一、串联电路与并联电路1．（2016春•威海校级期中）下列关于串联电路的说法中，错误的是（）A．各用电器是逐个顺次地连接起来的B．若一个用电器的内部开路，其余的用电器仍可能通电工作C．开关可使电路中的各灯泡同时发光或同时熄灭D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间【思路点拨】在串联电路中各用电器首尾相接，电路中电流只有一条路径，各用电器之间相互影响，开关在电路中控制所有用电器的通断，改变开关的位置，其控制作用不变。
【答案】B【解析】A、各用电器是逐个顺次地连接起来的电路是串联电路，所以选项A不符合题意，B、串联电路中电流只有一条流通路径，若一个用电器的内部开路，其余的用电器都不能通电工作，所以选项B符合题意，C、开关可使电路中的各灯泡同时发光或同时熄灭，所以选项C不符合题意，D、连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间，所以选项D不符合题意，故选B。
【总结升华】题目考查了用电器串联和并联之外还涉及开关的串联和并联，要根据串并联电路的开关控制特点，和用电器是否互相影响来判断。
举一反三：【变式】每当夜幕降临时，马路上路灯亮起来，给人们夜间的出行带来了方便，马路上路灯的连接方式是（）A．并联B．串联C．可能是串联，也可能是并联D．无法判断【答案】A2. （2015•钦州中考）如图所示的四个电路中，两灯泡属于串联接法的是（）【思路点拨】串联电路中，电流的路径只有一条，各元件顺次逐个连接，并联电路中，电流有多条路径，各用电器并列连接，工作时互不影响，据此来结合电路图进行判断。
【答案】D【解析】A、两开关均闭合后，两只灯泡并列连接，工作时互不影响，为并联电路；B、两开关均闭合后，一个灯泡被短路，电路为另一灯泡的基本电路；C、S1断开，S2闭合后，两只灯泡并列连接，工作时互不影响，为并联电路；D、S1闭合，S2断开后，电流依次流过两只灯泡，只有一条流通路径，为串联电路。
初中物理串、并联电路练习题及详细解析
串、并联电路练习题及详细解析【典型例题】类型一、串、并联电路中的电流规律1.（2016•集美区模拟）关于如图所示的电路，下列说法中正确的是（）A．断开电键S，通过L2的电流比通过L1的电流大B．断开电键S，通过L1的电流与通过L2的电流一样大C．闭合电键S，灯L1、L2都会发光D．闭合电键S，灯L1不会发光【思路点拨】首先分清电路结构，明确断开电键S后，两灯的连接方式，然后根据串联电路的电流特点判断通过它们的电流关系。
【答案】B【解析】（1）由图可知，断开电键S，灯L1、L2串联，串联电路中电流处处相等，因此通过L1的电流与通过L2的电流一样大，故A错误，B正确；（2）闭合电键S，灯泡L2被短路，故灯L1会发光，L2不会发光，故CD错误；故选B。
【总结升华】本题考查了串联电路的电流特点和电路的三种状态，明确断开电键S，灯L1、L2串联，以及闭合电键S，灯泡L2被短路，是解答此题的关键。
举一反三：【变式】将两只规格不同的灯泡串连接入电路，可延长灯泡的使用寿命，结果两只灯泡的明亮程度不同，则通过两灯的电流强度（）A.亮的灯电流大B.电流大小一样C.暗的灯电流大D.无法比较【答案】B2.（2015•平原县二模）如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（）A．两灯是串联连接的 B．流过L1的电流是 0.6AC．流过L2的电流是2.6A D．干路电流是3.2A【思路点拨】由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据并联电路的电流特点和电流表指针的位置确定两电流表的量程并根据分度值读出示数，根据并联电路的电流特点求出通过灯L2的电流。
【答案】B【解析】（1）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A错误。
（2）因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从电流表指针偏转位置来看，A2偏转的比A1读数还小，所以电流表A1的量程为0～0.6A，流过L1的电流为0.6A，故B正确；（3）电流表A2的量程为0～3A，分度值为0.1A，示数I=2.6A，干路电流为2.6A，故D错误；（4）由于并联电路电流规律：I=I1+I2，故通过灯L2的电流：I2=I﹣I1=2.6A﹣0.6A=2A，故C错误。
