苏科版2018-2019学年九年级物理(上册)期末测试卷及答案
2018-2019学年九年级（上）期末物理试卷一、选择题（每题4个选项中只有1个符合题意．每题2分，共24分）1．下列数据中最接近生活实际的是（）A．教室里一盏日光灯正常工作电流约为1.8AB．家用节能灯的额定功率约为100WC．将一个鸡蛋从地面举过头顶，做功约1JD．人体的安全电压不高于220V2．如图所示的四种情景中，所使用的杠杆属于省力杠杆的是（）A．筷子B．钓鱼竿C．羊角锤D．古代捣谷用具3．在下列实例中，用做功的方式来改变物体内能的是（）A．用热水袋暖手，手的温度升高B．将冰块放入饮料中，饮料的温度降低C．在炉子上烧水，水的温度升高D．用手反复弯折铁丝，弯折处铁丝的温度升高4．关于力对物体做功的叙述，正确的是（）A．大力士拉汽车前行，拉力对汽车做功B．学生背着书包上学，人对书包做了功C．举重运动员举着杠铃不动，运动员对杠铃做功D．足球在水平面上滚动，重力对足球做功5．如图所示，工人用250N的力将重400N的物体匀速提升2m，共用了10秒，若在此过程中（忽略绳重和摩擦）．下列说法正确的是（）A．绳子自由端移动的距离是6m B．动滑轮的重是10NC．工人做功的功率是80W D．滑轮组的机械效率是80%6．关于家庭电路和安全用电，下列说法正确的是（）A．必需在通电情况下更换灯泡B．可以使用绝缘层破损的导线C．如果发生触电事故，应立即切断电源，然后施救D．可以把家用电器三脚插头上最长的脚去掉，插入二孔插座中使用7．飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2，用开关S2控制，能持续工作6年，如图所示．关于黑匣子的等效电路中正确的是（）A．B．C．D．8．下列图中所示的家用电器，利用电流的热效应工作的是（）A．电暖气B．洗衣机C．电风扇D．电视机9．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是（）A．灯L短路B．灯L断路 C．电阻R断路D．电阻R短路10．如图为小强连接的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时（）A．电压表的示数减小，电流表的示数增大B．电压表和电流表的示数都增大C．电压表的示数增大，电流表的示数减小D．电压表和电流表的示数都减小11．关于温度、内能、热量三者的关系，下列说法正确的是（）A．温度高的物体，内能一定大B．物体温度升高，一定吸收了热量C．物体吸收了热量，温度一定升高D．物体温度升高，内能一定增加12．甲、乙两只灯泡，其I﹣U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2V时，（）A．电路中的电流为0.3AB．甲乙两只灯的阻值之比为3：2C．乙灯消耗的功率是0.6WD．通电2min，整个电路消耗的电能是240J二、填空题（本题有10小题，每空1分，共26分）13．“好奇号”探测器在接近火星降落的初始阶段，“好奇号”加速下降，此时势能______，动能______（选填“增大”或“减小”）．14．烈日下，海滩上的沙子热得烫脚，但海水是凉爽的，这是因为海水的______比沙子的大得多，初温、质量相同的沙子和水吸收相同的热量后，沙子升高的温度______（选填“大于”、“小于”或“等于”）水升高的温度．15．如图所示，为生活中常用的热水瓶，注入一定量的热水后，立即盖上软木塞，软木塞会跳起来．这一过程中瓶内气体的______能转化为软木塞的机械能．汽油机的______冲程也发生同样的能量转化．如果该汽油机飞轮转速是1800r/min，则该汽油机每分钟内对外做功______次．16．在自由下落过程中，物体运动速度会越来越快，一个物体由A点自由下落，相继经过B、C两点，已知AB=BC．如图所示，物体在AB段重力做功W1，做功功率P1；在BC段重力做功W2，做功功率P2，则W1______W2，P1______P2（两空均选填“＞”、“＜”或“=”）．17．某油量表的工作原理如图所示，当油箱内油面上升时，浮球向上运动，使滑动变阻器R 接入电路中的电阻变______，由电流表改造的油量表示数变______．18．在探究杠杆平衡条件的实验中，保持杠杆在水平位置平衡，就可以直接从杠杆上读出______．如图所示，在支点左侧20cm刻度处挂3个重均0.5N的钩码，右侧30cm刻度处用弹簧测力计沿竖直方向拉杠杆，使其水平平衡，此时弹簧测力计拉力为______N．保持弹簧测力计悬挂点的位置不变，使其拉力方向斜向右下方，仍使杠杆水平平衡，弹簧测力计示数变______．19．使用简单机械可以给人们的生活带来便利．（1）如图甲，旗杆的顶端安装着一个______滑轮，用来改变拉力的方向；当旗帜缓慢下降时，手对绳的拉力方向向______．（选填“上”或“下”）（2）如图乙，把被剪物体尽量靠近剪刀的转动轴，可减小______臂，剪断物体更省力．20．一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应______联一个______Ω的电阻．21．电热安全压力锅解除了普通压力锅的安全隐患，既省时又省电．电压力锅的额定电压为220V，额定功率为1200W．（1）电热压力锅在使用时，应选用______（选填“两”或“三”）孔插座；（2）若使用上述压力锅将2kg初温为20℃的水加热升温至120℃的过程中，水吸收的热量为______J，这些热量需要完全燃烧______g的煤气．（水的比热容为4.2×103J/（kg•℃），煤气的热值为5.0×107J/kg）（3）若某次仅使用上述压力锅正常工作0.5h，测得图示电能表的指示灯共闪烁600次，由此可知该过程中压力锅是______（选填“间歇”或“持续”）22．如图是某调光灯的电路图，灯泡L标有“24V 12W”的字样，闭合开关，当滑片P移至a端时，灯泡恰能正常发光，当滑片P移至b端时，灯泡的实际功率只有额定功率的，则灯泡正常发光时的电流是______ A，电路中滑动变阻器的电阻是______Ω，电路消耗的最小功率为______W（设电源电压和灯丝电阻恒定不变）．三、解答题（本题有7小题，共50分．解答24、25题时应写出解题过程）23．根据要求作图．（1）在图1中画出使轻质杠杆保持平衡的最小的力F的示意图及其力臂．（2）根据图2中的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，填入电路的空缺处．要求：①闭合开关，两灯都能发光；②两灯并联连接．（3）如图3所示，是常用的插线板．在使用中发现：插线板上的指示灯在开关闭合时才会发光，插孔正常通电；若指示灯损坏，只要开关闭合插孔还能正常通电．根据上述现象，在图中画出开关、指示灯和插孔的连接方式，并与电源线接通．24．一辆载重卡车连同货物一起的总质量m=4.5×103kg，在F=4.0×103N的牵引力作用下在平直公路上做匀速直线运动，1min内行驶了900m，取g=10N/kg，求：（1）卡车连同货物受到重力的大小；（2）卡车受到阻力的大小；（3）牵引力做功的功率．25．如图甲是某品牌的足浴盆，图乙是足浴盆的简化电路图，相关参数如表，请根据这些（2）在足浴盆中加入5kg水，在加热状态下加热了500s，水温从20℃升高到40℃，则足=4.2×103J/（kg•℃）]浴盆的加热效率为多少？[水的比热容c水（3）启动按摩功能时，通过电动机线圈的电流是多少？26．为了模拟研究汽车超载和超速带来的安全隐患，小谢同学设计了如图所示的探究实验：将A、B、C三个小球先后从同一装置高分别为h A、h B、h C的位置滚下（m A=m B＜m c，h A=h C ＞h B），推动小木块运动一段距离后停止．请你根据生活经验和所学的物理探究方法，回答以下问题：（1）在图甲和图丙实验中，A球、C球刚滚到水平面时的速度______．（选填“相等”或“不相等”）（2）小球推动小木块运动的距离越大，安全隐患______．（选填“越大”、“不变”或“越小”）（3）用来研究超载安全隐患时，我们应选择______两个图所示实验进行比较．（4）用来研究超速安全隐患时，我们应选择______两个图所示实验进行比较．27．小明利用如图所示的装置，探究电流通过导体时产生热量的多少与电阻大小的关系：在两个相同的烧瓶中盛着温度相同的煤油，煤油中都浸泡着一段金属丝，甲烧瓶中的金属丝是铜丝，电阻比较小，乙烧瓶中的电阻丝是镍铬合金丝，电阻比较大．（1）通电一段时间后，小明发现______烧瓶中温度计的示数大，表明其它条件相同时，导体的电阻越______，产生的热量越多．（2）本试验使用了控制变量的科学方法：通过两金属丝串联的方式，控制______和______相同；还使用了转换的科学方法：把导体产生热量的多少转换为______．为了保证这种转换的科学性，实验中采取的措施是______．（3）小明想把该装置改成探究物质吸热能力的实验装置，则他应将其中一个烧瓶中的煤油换成______相同的水，将甲烧瓶中的铜丝换成与乙烧瓶中镍铬合金丝的______相等的镍铬合金丝，并将两个烧瓶中的金属丝做绝缘处理．28．在“用电压表和电流表测电阻”的实验中，提供的器材有：待测电阻R（阻值约为5Ω）、两节干电池、电压表（量程“0～3V”、“0～15V”）、电流表（“0～0.6A”、“0～3A”）、滑动变阻器、开关、导线若干．（1）电压表的量程应选______V（2）小兰同学按如图1所示的电路图连接好电路后，闭合开关，发现电压表的指针偏转角度很大，接近量程，而电流表的指针偏转角度很小，不到量程的．小兰检查电路后发现自己连接电路时出现了两个问题：一是把滑动变阻器的滑片放在了______（a或b）位置，二是______（电压表、电流表）的量程选择不当．（3）小勇同学自己连接好电路后通过实验得到多组数据，并作出如图2所示的U﹣I图象，则小勇同学把电压表并联在了______（电阻R或滑动变阻器）的两端．根据U﹣I图象，可求得待测电阻R=______Ω．29．下面是小明和小华等同学进行的电学实验：（1）小明为了探究通过导体的电流跟电阻的关系，设计了如图1所示的电路．①请用笔画代替导线完成图1电路的连接；②小明看到了邻组同学在闭合开关后，电流表的指针偏向“0”刻度线的左侧，原因是电流表______；③如果小明连接电路时接入的电阻为5Ω，控制电阻两端的电压为2V，那么将5Ω的电阻换成10Ω的电阻时，应将滑动变阻器的滑片向______端调节，使电压表示数为______V；把10Ω的电阻换成20Ω的电阻，无论怎样调节滑片都无法使电压表示数调到控制值，说明她选择的滑动变阻器______；④更换器材后，重新实验，将数据记录在表格中，分析实验数据可得出：当电压一定时，______比．”字样的小灯泡，测量其不同电压下的电功率．①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是______；②排除故障，继续实验．如图2甲所示是某次实验电流表的示数为______A．最后根据实验数据画出I﹣U图象（如图2乙）．根据图象求出小灯泡正常发光时的功率为______W；③通过分析I﹣U图象，发现小灯泡的电阻随电压升高逐渐变大，其原因是______．（3）完成上述实验后，小明又重新设计了电路（如图2丙），测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1．请完成实验步骤（已知电源电压为U）．①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为______；②只闭合开关S2，保持滑动变阻器R2的滑片位置不变，______使电流表示数为I1；再将滑动变阻器R2的滑片调到最左端，读出电流表的示数为I2；此时R1接入电路的电阻为______（用物理量的符号表示）．③则小灯泡的额定功率表达式为P=______．（用物理量的符号表示）额一、选择题（每题4个选项中只有1个符合题意．每题2分，共24分）1．下列数据中最接近生活实际的是（）A．教室里一盏日光灯正常工作电流约为1.8AB．家用节能灯的额定功率约为100WC．将一个鸡蛋从地面举过头顶，做功约1JD．人体的安全电压不高于220V【考点】电流的大小；电压；电功；电功率．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．【解答】解：A、日光灯的功率为40W左右，正常工作电流约为I==≈0.18A左右．此选项不符合实际；B、家用节能灯的额定功率约为20W左右．此选项不符合实际；C、一个鸡蛋的重力约为0.5N，将一个鸡蛋从地面举过头顶做功约为W=Gh=0.5N×2m=1J，此选项符合实际；D、对人体的安全电压不高于36V．此选项不符合实际；故选C．2．如图所示的四种情景中，所使用的杠杆属于省力杠杆的是（）A．筷子B．钓鱼竿C．羊角锤D．古代捣谷用具【考点】杠杆的分类．【分析】杠杆根据其力臂关系可以分为三类：动力臂大于阻力臂，省力杠杆；动力臂小于阻力臂，费力杠杆；动力臂等于阻力臂，等臂杠杆．【解答】解：A、筷子在使用过程中，动力臂小于阻力臂，是费力杠杆；B、钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆；C、羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆；D、古代捣谷用具在使用过程中，动力臂小于阻力臂，是费力杠杆．故选C．3．在下列实例中，用做功的方式来改变物体内能的是（）A．用热水袋暖手，手的温度升高B．将冰块放入饮料中，饮料的温度降低C．在炉子上烧水，水的温度升高D．用手反复弯折铁丝，弯折处铁丝的温度升高【考点】做功改变物体内能．【分析】知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程．【解答】解：A、用热水袋暖手，手的温度升高，是热传递改变了物体的内能，不符合题意；B、将冰块放入饮料中，饮料的温度降低，是热传递改变了物体的内能，不符合题意；C、在炉子上烧水，水的温度升高，是通过热传递改变物体的内能，不符合题意；D、用手反复弯折铁丝，弯折处铁丝的温度升高，是手对铁丝做了功，属于做功改变物体的内能，符合题意．故选D．4．关于力对物体做功的叙述，正确的是（）A．大力士拉汽车前行，拉力对汽车做功B．学生背着书包上学，人对书包做了功C．举重运动员举着杠铃不动，运动员对杠铃做功D．足球在水平面上滚动，重力对足球做功【考点】力是否做功的判断．【分析】做功的两个必要因素为：一是作用在物体上的力；二是物体在这个力的方向上产生距离．【解答】解：A、大力士拉汽车前行，是在力的方向上移动一段距离，对汽车做功，故A正确；B、学生背着书包上学，力的方向竖直向上，而沿水平方向运动，没有向上移动距离，人对书包没有做功，故B错误；C、举重运动员举着杠铃不动，这样是有力但无距离，没有做功，故C错误；D、足球在水平面上滚动，虽然有距离，但此距离不是在重力的方向上，力与距离垂直，重力没有做功，故D错误．故选A．5．如图所示，工人用250N的力将重400N的物体匀速提升2m，共用了10秒，若在此过程中（忽略绳重和摩擦）．下列说法正确的是（）A．绳子自由端移动的距离是6m B．动滑轮的重是10NC．工人做功的功率是80W D．滑轮组的机械效率是80%【考点】机械效率的计算；功率的计算．【分析】（1）由图知，使用滑轮组承担物重的绳子股数n=2，利用s=2h求拉力端移动的距离；（2）不计摩擦和绳重，拉力F=（G+G轮），据此求动滑轮的重力；（3）求出拉力端移动的距离，利用W=Fs求拉力做功，知道时间，利用功率公式求拉力做功功率；（4）利用W=Gh求有用功，再利用效率公式求滑轮组的机械效率．【解答】解：（1）由图知，n=2，s=2h=2×2m=4m，故A错；（2）不计摩擦和绳重，拉力F=（G+G轮），则动滑轮的重力G轮=2F﹣G=2×250N﹣400N=100N，故B错；（3）拉力端移动的距离s=4m，拉力做功W总=Fs=250N×4m=1000J，P===100W，故C错；（4）W有用=Gh=400N×2m=800J，滑轮组的机械效率η=×100%=×100%=80%，故D正确．故选D．6．关于家庭电路和安全用电，下列说法正确的是（）A．必需在通电情况下更换灯泡B．可以使用绝缘层破损的导线C．如果发生触电事故，应立即切断电源，然后施救D．可以把家用电器三脚插头上最长的脚去掉，插入二孔插座中使用【考点】安全用电原则．【分析】①安全用电的原则之一是，不接触低压带电体；②导线的绝缘层破损，人体接触时容易引起触电；③家庭电路的触电事故，都是人们直接或间接接触火线造成的，一旦发生触电事故，应立即断开电源开关，或用绝缘体将电线挑开，使触电者与电源脱离，并进行现场抢救；④三孔插座中多出一个专门用于接地的孔，目的是为了让金属外壳与大地相连，因此接入电冰箱、洗衣机、电暖器等家用电器都要使用三孔插座．【解答】解：A、更换灯泡、搬动电器时容易碰到金属部分，切断电源可以保证金属部分不带电．此选项错误；B、发现电线绝缘层破损后，导线外露，容易造成漏电，甚至出现触电事故，因此必须用绝缘胶布缠好，防止漏电．此选项错误；C、如果发生触电事故，应立即断开电源开关，使触电者与电源脱离，并进行现场抢救．此选项正确；D、家用电器的金属外壳接地时，可避免因电器漏电时外壳带电，三角插头中多出的一个脚是用来接地线的．此选项错误．故选C．7．飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2，用开关S2控制，能持续工作6年，如图所示．关于黑匣子的等效电路中正确的是（）A．B．C．D．【考点】电路图设计．【分析】串联电路中各用电器相互影响，并联电路中各用电器可以单独工作、互不影响；串联电路中的开关控制整个电路；并联电路中，干路开关控制整个电路，支路开关只控制该支路上的用电器．【解答】解：根据题意可知，R1、R2可以单独工作，互不影响，因此它们为并联连接，并且它们都有相应的开关控制，故B选项的电路图符合题意．故选B．8．下列图中所示的家用电器，利用电流的热效应工作的是（）A．电暖气B．洗衣机C．电风扇D．电视机【考点】电流的热效应、化学效应和磁效应．【分析】电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子．【解答】解：A、电暖器主要是把电能转化为内能，是利用电流的热效应工作的，故A正确；B、洗衣机工作时主要是把电能转化为机械能，不是利用电流的热效应工作的，故B错误；C、电风扇工作时主要是把电能转化为机械能，不是利用电流的热效应工作的，故C错误；D、电视机工作时主要是把电能转化为声能和光能，不是利用电流的热效应，故D错误．故选A．9．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是（）A．灯L短路B．灯L断路 C．电阻R断路D．电阻R短路【考点】电流表、电压表在判断电路故障中的应用．【分析】（1）由图可知，电阻R、电灯L和电流表串联，电压表测量灯泡两端的电压，电流表测量电路电流；（2）根据电压表和电流表示数变大分析电路中的故障所在．【解答】解：A、如果灯L发生了短路，电压表示数变为零．不符合题意；B、如果灯L发生了断路，电流表示数变为零．不符合题意；C、如果电阻R断路，电流表示数变为零．不符合题意；D、如果电阻R短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大．符合题意．故选D．10．如图为小强连接的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时（）A．电压表的示数减小，电流表的示数增大B．电压表和电流表的示数都增大C．电压表的示数增大，电流表的示数减小D．电压表和电流表的示数都减小【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知变阻器两端的电压变化．【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流．当闭合开关S，将滑动变阻器的滑片P向右滑动时，接入电路中的电阻减小，电路中的总电阻减小，由I=可知，电路中的电流增大，即电流表的示数增大，故CD错误；由U=IR可知，灯泡两端的电压增大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压减小，即电压表的示数减小，故A正确，B错误．故选A．11．关于温度、内能、热量三者的关系，下列说法正确的是（）A．温度高的物体，内能一定大B．物体温度升高，一定吸收了热量C．物体吸收了热量，温度一定升高D．物体温度升高，内能一定增加【考点】温度、热量与内能的关系．【分析】要解答本题需掌握温度、内能与热量三者之间的关系以及晶体在熔化过程中，虽然吸热，但温度保持不变．【解答】解：A、温度是影响内能大小的一个因素，但不是唯一因素，所以温度高的物体内能不一定大．故A不正确；B、改变物体内能的方法有两种：做功和热传递，且二者是等效的，所以物体温度升高不一定是吸收了热量．故B不正确；C、物体吸收热量内能增加，但温度不一定升高，比如：晶体在熔化过程中虽然吸热，但温度保持不变．故C不正确；D、物体温度升高，分子运动加剧，分子动能增加，分子动能和分子势能总和为物体内能．故D正确．故选：D．12．甲、乙两只灯泡，其I﹣U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2V时，（）A．电路中的电流为0.3AB．甲乙两只灯的阻值之比为3：2C ．乙灯消耗的功率是0.6WD ．通电2min ，整个电路消耗的电能是240J【考点】欧姆定律的应用；电功的计算；电功率的计算．【分析】先根据图象读出甲灯两端电压为2V 时通过甲的电流，然后根据串联电路电流规律可知电路中电流；由图象可知此时乙灯泡两端电压，根据R=求两灯电阻之比；再根据P=UI 求出乙消耗的功率；由W=UIt 计算整个电路消耗电能．【解答】解：A 、由图象知，当甲灯两端电压为2V 时，通过其电流为0.4A ，串联电路中电流处处相等，所以电路中电流为0.4A ，故A 错误；B 、由图象知，乙电流为0.4A 时两端电压为3V ，由I=可得：====，故B 错误；C 、乙灯消耗功率：P 乙=U 乙I=3V ×0.4A=1.2W ，故C 错误；D 、由串联电路的电压特点知电源电压：U=U 甲+U 乙=2V +3V=5V ，通电2min ，整个电路消耗的电能：W=UIt=5V ×0.4A ×120s=240J ，故D 正确．故选D ．二、填空题（本题有10小题，每空1分，共26分）13．“好奇号”探测器在接近火星降落的初始阶段，“好奇号”加速下降，此时势能 减小 ，动能 增大 （选填“增大”或“减小”）．【考点】动能和势能的大小变化．【分析】影响动能大小的因素：动能与物体的质量和速度有关，质量越大、速度越大，则动能越大．影响重力势能大小的因素：重力势能与物体的质量和被举高度有关，质量越大、被举得越高，则重力势能越大．【解答】解：在降落的初始阶段，质量不变，高度降低，势能减小；“好奇号”加速下降，速度增大，动能增大．故答案为：减小；增大．14．烈日下，海滩上的沙子热得烫脚，但海水是凉爽的，这是因为海水的 比热容 比沙子的大得多，初温、质量相同的沙子和水吸收相同的热量后，沙子升高的温度 大于 （选填“大于”、“小于”或“等于”）水升高的温度．【考点】比热容解释简单的自然现象．【分析】根据Q=cm △t ，质量相等的水和沙子，吸收相同的热量，水的比热大，水升高的温度小，温度低．。
苏科版九年级上册物理《期末考试题》(带答案)
苏科版物理九年级上学期期末测试卷一、选择题（12 题，每题 2 分，共 24分）1.通常情况下，下列物体属于导体的是A. 塑料尺B. 铅笔芯C. 玻璃棒D. 橡胶棒2.下图所示的工具中，属于费力杠杆的是：A. 钢丝钳B. 起子C. 羊角锤D. 镊子3.在下列实例中，属于内能转化为机械能的是（）A. 刀在磨刀口时，刀片会发烫B. 水壶烧水至沸腾时，壶盖会发生跳动C. 烧红的铁块，会慢慢地冷却D. 内燃机四冲程的压缩冲程中能的转化4.山区的公路多修成环绕山坡的盘山公路，这样车辆向上行驶时可以（）A. 提高功率B. 提高机械效率C. 减小所做的功D. 减小所必需的牵引力5.下列关于内能、热量和热值的描述中正确的是（）A. 物体的内能和物体的质量有关B. 燃料的热值与燃料的质量有关C. 温度高的物体含有的热量比温度低的物体多D. 热量总是从内能大的物体向内能小的物体传递6. 如图所示的电路中，甲灯泡比乙灯泡亮．则下列描述中错误的是A. P甲＞P乙B. U甲＞U乙C. I甲＞I乙D. R甲＞R乙7.如图，当开关S闭合后，两只灯泡均发光，两表均有示数．过一段时间后，发现电压表示数变为0，电流表示数增大．经查除小灯泡外其余器材连接良好，造成这种情况的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L1、L2均断路8.如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是A. 通电螺线管仍保持静止不动B. 通电螺线管能在任意位置静止C. 通电螺线管转动，直至B端指向南，A端指向北D. 通电螺线管转动，直至A端指向南，B端指向北9.下列做法中符合安全用电规范的是（）A. 湿手按开关B. 两手同时接触火线和零线C. 在电线上晾衣服D. 切断电源后擦灯泡10.如图所示，轨道ABC光滑，弹簧固定在水平轨道末端，小球从A处由静止滚下，撞击弹簧后又将沿水平轨道返回，接着滚上斜面．在这整个过程中，机械能转化的情况是A. 重力势能→动能→重力势能B. 动能→弹性势能→动能C. 动能→势能→动能→势能→动能D. 重力势能→动能→弹性势能→动能→重力势能11.如图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化情况应是A. 电压表、电流表示数都变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变大D. 电压表、电流表示数都变小12.如图所示，R 为定值电阻，闭合开关后，当滑片 P 在某两点之间滑动时，电流表的示数变化范围是 0.5A～1.5A，电压表的示数变化范围是 3V～6V．小明通过推算，得出四个结论，其中错误的是（）A. 定值电阻R 的阻值为3ΩB. 变阻器连入电路的电阻变化范围为2Ω～12ΩC. 实验中R 两端的电压变化范围为 2V～4.5VD. 电路消耗的总功率的变化范围约为 3.75W～11.25W二、填空题（10 题，每空 1 分，共 26 分）13.一节新干电池的电压为______V，家庭电路中各用电器之间是______联的．14.搓手能使手的温度升高，这是用___________ 的方法使手的内能增加；把饮料放进冰箱，饮料温度降低，这是通过________的方式使饮料的内能发生改变．15.有一个电铃，它的电阻是10Ω，额定电压为6V.现只有一个电压为9V的电源，为使电铃正常工作，应给它________（选填“串”或“并”）联一个阻值为________Ω的电阻.16.小明将放在水平桌面上重为 3N 物理课本，2s 内水平匀速拉动 0.5m，所用的水平拉力为 1N，则课本重力做功______J，水平拉力做功______J，拉力做功的功率为_______W．17.某家庭用的电子式电能表的表盘上标有“3200imp/(kW •h )”，表示每消耗 1kW•h的电能，指示灯闪烁 3200 次．小明将某家用电器单独接在该电能表上常工作 6min，电能表指示灯闪烁了 320 次．该家用电器在上述时间内消耗的电能为________ kW•h，该家用电器的额定电功率是________W，则这个家用电器可能是________（选填“微波炉”、“台灯”或“电视机”）．18.在如图（a）所示的电路中，电源电压为 3.0V，L1，L2为 2 个额定电压为 3.0V 的相同规格的小灯泡，这种小灯泡的伏安特性曲线如图（b）所示，则小灯泡的额定功率________W．当开关 S 闭合后，L1的电阻是________Ω，L2消耗的功率是________W．19.如图所示的电路中，当 S 闭合后，电压表V1的示数为 4V，电压表V2的示数为 6V，电流表 A 的示数为1A，且将R1和R2对换位置后，电流表、电压表示数均不变，则电源电压为________V，R1阻值大小为________Ω．20.冬季，输电线结冰容易造成倒塔（杆）断线，影响电能的输送．为了保证正常供电，通常要给输电线除冰；在短时间内让输电线不经过用电器而直接接通，使电路处于_______状态，输电线的电流_______（选填“变大”“不变”或“变小”），产生的_______增加，使冰熔化．21.如图所示，斜面长4m，高2m．小明站在斜面顶端用平行于斜面向上、大小75N的拉力F，将一个重100N 的物体从斜面底端匀速拉到斜面顶端，g=10N/ kg．那么在此过程中拉力 F 做的功为________J，小明对物体做的有用功为________J，斜面的机械效率 为________．22.一台内燃机运行时各种能量损耗大致为：汽缸散热损失占25%，废气带走的能量占30%，摩擦等机械损耗占10%，则它的机械效率为．已知某型号柴油机的效率是30%，在柴油机内完全燃烧2kg柴油能放热J，这些热通过该柴油机的转化，能对外做有用功J．(柴油的热值为3.3×107J/kg)二、解答题23.在图中分别画出F1的力臂l1和F2的力臂l2（杠杆 ORA 处于平衡状态）．24.如图所示，画出滑轮组提起重物最省力时绳子的绕法．（）25.在图中标出电源的正、负极和螺线管的 N、S 极．（）26.在图中根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2并联，且都能发光．27.用如图所示的滑轮组在20s内将重600N的物体从地面竖直提高4m，所用拉力是250N.在这个过程中，求：（1）有用功是多少？（2）拉力的功率是多少？（3）滑轮组机械效率是多少？28.微电脑型热水壶具有温度可控、自动抽水等优点．下表是该电热水壶的铭牌，求：（1）电热水壶在额定电压下工作时的电流（保留一位小数）．（2）电热水壶正常工作时，将 1.2kg 的水从 20℃加热到 100℃时，水吸收的热量是多少？34.210/(g?)C J K 水℃=⨯（）（3）若（2）中的加热时间为 7min ，求电热水壶的热效率．29.如图所示，滑动变阻器的变阻范围为 0～20Ω，闭合开关，当滑片 P 在最左端时，电压表、电流表的读数分别为 12V 和 0.3A ，求：（1）电阻R 1 的阻值；（2）滑片移到右端时，通过R 2 的电流；（3）滑片移到右端时，R 2 的电功率．30.冬冬将漆包线（表面涂有绝缘漆的铜线）绕在两个完全相同的铁钉上，制成了简易电磁铁甲和乙，按如图连接好电路，探究“影响电磁铁磁性强弱的因素”，请你结合该实验中的具体情况，完成下面的内容：（1）实验中他是通过电磁铁________来判定其磁性强弱的；（2）滑片 P 向B 端移动时，甲的磁性将______（填“变强”、“变弱”或“不变”）；（3）流过电磁铁甲的电流________电磁铁乙的电流（填“大于”、“小于”或“等于”），电磁铁甲、乙磁性强弱不同的原因是________________________．31.在探究“导体产生的热量与导体两端的电压、导体的电阻和通电时间关系”的实验中，实验装置如图所示，两烧瓶 A 、B 中煤油质量相等，两只温度计的示数相同，电阻丝的阻值R 1 ＞R 2．（1）烧瓶中不装水而装煤油，是因为水的比热容较________（选填“大”或“小”）．开关接在干路，是为了控制________相同．（2）闭合开关后，发现 A 中温度计的示数上升较慢．则 A 中电阻丝放出的热量比 B 中放出的热量________（选填“多”或“少”）．由此得出结论：当导体两端的电压和通电时间相同时，导体电阻越大，导体产生的热量越________（选填“多”或“少”）．（3）电烘箱高温和低温两档的调节是通过改变接入电路的电阻丝的长度来实现的．由上述实验可知：低温档接入电路的电阻丝比高温档要________（选填“长”或“短”）一些．32.探究杠杆的平衡条件实验：（1）如图所示，若杠杆在使用前左端低，右端高，要使它在水平位置平衡，应将杠杆右端的螺母向________（填“左”或“右”）调节至平衡，杠杆平衡后，在整个实验过程中，________（填“可以”或“不可以”）再旋动两侧的螺母．（2）下列实验步骤中A ．调节杠杆两端的平衡螺母，使杠杆在水平位置平衡；B ．计算每次实验中1?122•F L F L 和的大小，根据计算结果得出杠杆的平衡条件；C ．改变钩码的个数和位置，重复实验；D ．记下动力F 1、动力臂L 1 、阻力F 2和阻力臂L 2 的大小，将数据填入表格中；E ．将钩码挂在杠杆的支点两边，先改变动力或动力臂的大小，然后调节阻力或阻力臂的大小，使杠杆在水平位置重新平衡．正确的顺序是________；在实验中，每次都使杠杆在水平位置平衡，这样做是为了方便测量________．（3）每个钩码重 1N ，杠杆上每格长度是 4cm ．下表是某同学记录的实验数据．分析上述数据，可得出的杠杆的平衡条件是：________________________．（4）如图乙所示，杠杆在水平位置平衡，如果这时在两侧钩码下各加挂一个相同的钩码，杠杆的________（填“左”或“右”）端将下沉．33.小明欲测量一只小灯泡的额定功率．器材如下：待测小灯泡（额定电压为 2.5V ）、稳压电源（电压约 6V 左右）、电流表（0～0.6A 、0～3A ）、电压表（0～3V 、0～15V ）、滑动变阻器、开关各一只，导线若干．（1）如图甲所示是小明开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线在原图上画出正确的接法．（2）电路连接正确后，闭合开关发现小灯泡不亮，但电流表、电压表均有示数，接下来应进行的操作是________．A ．检查灯泡是否断路B ．检查灯泡是否短路C ．检查开关是否闭合D ．移动滑动变阻器滑片（3）正确操作后，当小灯泡正常发光时，电流表示数如图乙所示为________A ，小灯泡的额定功率为________W ．（4）小明还想换一种方法测定该小灯泡的额定功率，于是向老师要了一个R 0=10Ω的定值电阻和一个单刀双掷开关，借助原有的实验器材，设计了如图丙所示的电路．请你根据他设计的电路，写出主要的实验步骤，并根据已知量（小灯泡的额定电压用 U 额 表示、定值电阻R 0 的阻值用R 0 表示）和测量量写出小灯泡额定功率的表达式．实验步骤：①将开关1S 闭合，S 2断开，读出电压表示数 U ，即电源电压．②将开关S 1 闭合，S 2 接________，调节滑动变阻器滑片直到电压表示数为________．③将开关S 1闭合，S 2接________，读出此时的电压表示数U′．小灯泡的额定功率 P 额=________．答案与解析一、选择题（12 题，每题 2 分，共 24分）1.通常情况下，下列物体属于导体的是A. 塑料尺B. 铅笔芯C. 玻璃棒D. 橡胶棒【答案】B【解析】塑料尺、玻璃棒、橡胶棒是绝缘体，铅笔芯是到导体，B正确．2.下图所示的工具中，属于费力杠杆的是：A. 钢丝钳B. 起子C. 羊角锤D. 镊子【答案】D【解析】【详解】动力臂小于阻力臂的杠杆属于费力杠杆，四幅图中只有镊子的动力臂是小于阻力臂的，故应选D．3.在下列实例中，属于内能转化为机械能的是（）A. 刀在磨刀口时，刀片会发烫B. 水壶烧水至沸腾时，壶盖会发生跳动C. 烧红的铁块，会慢慢地冷却D. 内燃机四冲程的压缩冲程中能的转化【答案】B【解析】A. 刀在磨刀口时，将机械能转化为内能，刀片的内能增加，温度升高；不符合题意；B. 水壶烧水至沸腾时，壶盖跳动，将水蒸气的内能转化为了机械能，符合题意；C. 烧红的铁块，慢慢地冷却，是将内能转移到空气中，不符合题意；D. 内燃机四冲程的压缩冲程是将机械能转化为了内能，不符合题意．点睛：分析能量转化时，就看什么能量减少了，什么能量增加，总是减少的能量转化为增加的能量．4.山区的公路多修成环绕山坡的盘山公路，这样车辆向上行驶时可以（）A. 提高功率B. 提高机械效率C. 减小所做的功D. 减小所必需的牵引力【答案】D试题分析：盘山公路是斜面模型的应用．A 、功率的计算公式为W Pt=，影响功率大小的因素包括做功的多少与做功所用的时间，与做功的形式无关，错误，不符合题意；B 、机械效率的计算公式为W W η=有用总，当有用功一定，斜面的粗糙程度一定时，斜面越长，克服摩擦力做的额外功越多，机械效率越低，错误，不符合题意；C 、功的原理：使用任何机械都不能省功，错误；D 、盘山公路相当于斜面，忽略摩擦力，高度一定时，斜面越长越省力，符合题意，选填D ．考点：功率的含义，机械效率的含义，功的原理，斜面特点．5.下列关于内能、热量和热值的描述中正确的是（ ）A. 物体的内能和物体的质量有关B. 燃料的热值与燃料的质量有关C. 温度高的物体含有的热量比温度低的物体多D. 热量总是从内能大的物体向内能小的物体传递【答案】A【解析】AB 、改变物体内能的两种方式：做功和热传递；这两种方法在改变物体内能上是等效的，则物体内能增大，不一定从外界吸收热量，故A 错误，B 正确．C. 热量是过程量，不是状态量，不能说含有或者具有热量，因此不能说温度高的物体含有的热量比温度低的物体多，故C 错误．D. 发生热传递的条件是存在温度差，热量总是从温度高的物体向温度低的物体传递，故D 错误．点睛：（1）改变物体内能的两种方式：做功和热传递，改变物体内能的两种方法是等效的．（2）热量不是状态量，不能说含有或者具有热量，（3）热传递的条件和热传递的特点．6. 如图所示的电路中，甲灯泡比乙灯泡亮．则下列描述中错误的是 A. P 甲＞P 乙 B. U 甲＞U 乙C. I 甲＞I 乙D. R 甲＞R 乙 【答案】C【解析】【详解】A ．灯泡的亮度是由它消耗的实际功率决定的，实际功率越大，发光越强烈，甲比乙亮，说明P P >甲乙，BC ．有图可知甲、乙串联，根据串联电路电流规律得：I 甲=I 乙，根据P UI =得，U U >甲乙，B 对，C 错； D ．根据某目定律及I 甲=I 乙，可知，R R >甲乙，D 对；7.如图，当开关S 闭合后，两只灯泡均发光，两表均有示数．过一段时间后，发现电压表示数变为0，电流表示数增大．经查除小灯泡外其余器材连接良好，造成这种情况的原因可能是（ ）A. 灯L 1短路B. 灯L 2短路C. 灯L 1断路D. 灯L 1、L 2均断路【答案】A【解析】 试题分析：由题知，除小灯泡外，其他器材完好，电压表示数为0，电流表示数增大，说明电路可能某处短路，使得电阻变小，电流变大．根据电压表示数为零，可推断电压表所测量电路出现短路，即灯L 1短路，答案为A ．选项B 、C 、D 不符合题意．考点：电路故障分析8.如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是A. 通电螺线管仍保持静止不动B. 通电螺线管能在任意位置静止C. 通电螺线管转动，直至B 端指向南，A 端指向北D. 通电螺线管转动，直至A 端指向南，B 端指向北【答案】C【解析】【分析】地磁南北极与地理南北极的位置关系，安培定则，磁极间相互作用规.【详解】地磁南极在地理北极附近，地磁北极在地理南极附近．由安培定则知，螺线管左侧为N 极，右侧为S极，由于螺线管处在地磁场中，则N极会受到地磁场S极的吸引而转向北，即A端指向北.故选C.9.下列做法中符合安全用电规范的是（）A. 湿手按开关B. 两手同时接触火线和零线C. 在电线上晾衣服D. 切断电源后擦灯泡【答案】D【解析】A. 用湿手插拔插头时，水属于导体，有可能使电流通过水传到人体上，使人触电，十分危险，故A错误；B. 人站在地面上，双手同时分别接触家庭电路中的火线和零线，火线和零线之间的电压是220V，加在人体的电压是220V，超过人体的安全电压，会触电．故B错误；C. 湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故．故C错误；D. 生活用水容易导电，所以湿布是导体，用湿布擦正亮着的台灯灯泡时，容易发生触电事故，因此擦灯泡和灯具时先切断电源，故D正确；点睛：（1）安全用电的原则是：不靠近高压带电体（室外、高压线、变压器旁），不接触低压带电体；（2）人体触电的途径有直接触电或间接触电．10.如图所示，轨道ABC光滑，弹簧固定在水平轨道末端，小球从A处由静止滚下，撞击弹簧后又将沿水平轨道返回，接着滚上斜面．在这整个过程中，机械能转化的情况是A. 重力势能→动能→重力势能B. 动能→弹性势能→动能C. 动能→势能→动能→势能→动能D. 重力势能→动能→弹性势能→动能→重力势能【答案】D【解析】【详解】小球从A处由静止滚下，高度减小，重力势能减小，速度增大，动能增大，重力势能转化为动能；撞击弹簧，弹簧发生弹性形变被压缩，具有弹性势能，小球速度减小，动能减小，动能转化为弹性势能；当小球动能减小为零时，在弹簧弹力作用下反方向运动，速度越来越快，动能越来越大，弹簧弹性势能越来越小，弹性势能转化为动能；接着小球滚上斜面，速度减小，动能减小，高度增大，重力势能增大，动能转化为重力势能．所以能量的转化情况是：重力势能→动能→弹性势能→动能→重力势能．选填D．【考点】11.如图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化情况应是A. 电压表、电流表示数都变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变大D. 电压表、电流表示数都变小【答案】B【解析】试题分析：由图看出：两个电阻是串联在电路中，当滑动变阻器的滑片从左向右滑动过程中，滑动变阻器阻值变大．由串联电路，总电阻等于各分电阻之和，则总电阻变大，而电源电压不变．根据欧姆定律：UIR，判断电流表示数变小．再根据欧姆定律可知：U=IR1，R1不变，I变小，故电压表示数也变小．所以A、B、C均不符合题意．D符合题意．所以选D．考点：欧姆定律点评：要想知道电流表和电压表示数变化情况，首先看两个电阻是串联还是并联，当滑动变阻器的滑片从左向右滑动过程中，接入电路的电阻应该变大．利用欧姆定律即可判断．12.如图所示，R 为定值电阻，闭合开关后，当滑片 P 在某两点之间滑动时，电流表的示数变化范围是 0.5A～1.5A，电压表的示数变化范围是 3V～6V．小明通过推算，得出四个结论，其中错误的是（）A. 定值电阻R 的阻值为3ΩB. 变阻器连入电路的电阻变化范围为2Ω～12ΩC. 实验中R 两端的电压变化范围为 2V～4.5VD. 电路消耗的总功率的变化范围约为 3.75W～11.25W【答案】C【解析】由图可知，滑动变阻器与定值电阻串联，电压表测量的是滑动变阻器两端的电压，电流表测量的是干路电流，也是通过滑动变阻器和定值电阻的电流；A. 由I=UR可得：U总=3V+1.5A×R−−−①，U总=6V+0.5A×R−−−−②解之：R=3Ω，故A正确；B. 由I=UR可得：R=UI=31.5VA=2Ω,R′=UI''=60.5VA=12Ω，故B正确；C. U1=I1R=0.5A×3Ω=1.5V,U2=I2R=1.5A×3Ω=4.5V，R两端的电压变化范围是1.5V∼4.5V，故C错误；D. 电源电压为U总=3V+1.5A×3Ω=7.5V,则P1=UI'总=7.5V×0.5A=3.75W,P2=U总I=7.5V×1.5A=11.25W，故D正确．二、填空题（10 题，每空 1 分，共 26 分）13.一节新干电池的电压为______V，家庭电路中各用电器之间是______联的．【答案】(1). 1.5(2). 并【解析】一节干电池的电压是1.5V，为了使家用电器正常工作并且互不影响，各家用电器之间是并联的．点睛：记住我国家庭电路的电压和一节干电池的电压，为了使家用电器正常工作并且互不影响，家用电器应该并联在电路中．14.搓手能使手的温度升高，这是用___________ 的方法使手的内能增加；把饮料放进冰箱，饮料温度降低，这是通过________的方式使饮料的内能发生改变．【答案】(1). 做功(2). 热传递【解析】【详解】搓手时，两手相互摩擦做功，机械能转化为内能，使手的内能增加，温度升高；把饮料放进冰箱，饮料放出热量、内能减小、温度降低，是通过热传递改变饮料的内能．【点睛】做功和热传递都可以改变物体的内能，它们的主要区别是：做功是能量的转化，而热传递是能量的转移．15.有一个电铃，它的电阻是10Ω，额定电压为6V.现只有一个电压为9V的电源，为使电铃正常工作，应给它________（选填“串”或“并”）联一个阻值为________Ω的电阻.【答案】(1). 串(2). 5【解析】【详解】[1]要使电铃正常工作，需要给电铃串联一个电阻R，串联电阻R两端的电压U R =U ﹣U 额=9V ﹣6V=3V∵电铃正常工作，∴I =6V =10U R Ω额=0.6A [2]串联电阻的阻值R =3V =0.6AR U I =5Ω 16.小明将放在水平桌面上重为 3N 的物理课本，2s 内水平匀速拉动 0.5m ，所用的水平拉力为 1N ，则课本重力做功______J ，水平拉力做功______J ，拉力做功的功率为_______W ．【答案】 (1). 0 (2). 0.5 (3). 0.25【解析】【详解】[1]由题知，课本在水平桌面上运动，在重力的方向上没有移动距离，所以重力做功为0J ；[2]因为课本匀速运动，所以课本受的拉力和摩擦力是一对平衡力，大小相等，所以小明的拉力F =f =1N ，小明对课本做的功：W =Fs =1N×0.5m=0.5J ；[3]拉力的功率：P =W t =0.5J 2s=0.25W. 17.某家庭用的电子式电能表的表盘上标有“3200imp/(kW •h )”，表示每消耗 1kW •h 的电能，指示灯闪烁 3200 次．小明将某家用电器单独接在该电能表上常工作 6min ，电能表指示灯闪烁了 320 次．该家用电器在上述时间内消耗的电能为________ kW •h ，该家用电器的额定电功率是________W ，则这个家用电器可能是________（选填“微波炉”、“台灯”或“电视机”）．【答案】 (1). 0.1 (2). 1000 (3). 微波炉【解析】因3200imp /(kW ⋅h )表示的是电路中每消耗1kW ⋅h 的电能，指示灯闪烁3200次，指示灯闪烁320次消耗的电能：W =3203200kW ⋅h =0.1kW ⋅h ，t =6min=0.1h ，用电器的功率： P =W t =0.10.1kW h h⋅=1kW =1000W .因为用电器正常工作，所以用电器的额定功率等于1000W ， 而电热水壶的功率在1000W 左右，台灯的功率小于40W ，电视机的功率在200W 左右，所以这个家用电器可能是电热水壶．18.在如图（a ）所示的电路中，电源电压为 3.0V ，L 1，L 2为 2 个额定电压为 3.0V 的相同规格的小灯泡，这种小灯泡的伏安特性曲线如图（b ）所示，则小灯泡的额定功率________W ．当开关 S 闭合后，L 1 的电阻是________Ω，L 2 消耗的功率是________W ．【答案】 (1). 0.75 (2). 7.5 (3). 0.3【解析】试题分析：由图示可知，当小灯泡两端的电压来3V 时，通过小灯泡的电流为0.25A ，所以可知小灯泡的额定功率为0.75W ；当开关闭合后，两个灯泡串联，各分一半的电压都为1.5V ，由图示可知，此时电路中的电流为0.2A ，所以可知L 1的电阻是R=U/I=7.5Ω， L 2消耗的功率是P=I 2R=0.3W ．考点：串联电路；欧姆定律；电功率19.如图所示的电路中，当 S 闭合后，电压表V 1 的示数为 4V ，电压表V 2的示数为 6V ，电流表 A 的示数为 1A ，且将R 1 和R 2 对换位置后，电流表、电压表示数均不变，则电源电压为________V ，R 1 阻值大小为________Ω．【答案】 (1). 7 (2). 1【解析】由电路图可知,三电阻串联,电压表V 1测R 1和R 2两端的电压之和,V 2测R 2和R 3两端的电压之和，因串联电路中总电阻等于各分电阻之和，所以,由I =U R 可得： R 1+R 2=1U I =41V A =4Ω,R 2+R 3=2U I =61V A=6Ω将R 2和R 3对换位置后，电流表、电压表示数均不变， 则R 2=R 3,R 2=R 3=3Ω,R 1=1Ω，电源的电压：U =IR =I (R 1+R 2+R 3)=1A ×(1Ω+3Ω+3Ω)=7V .20.冬季，输电线结冰容易造成倒塔（杆）断线，影响电能的输送．为了保证正常供电，通常要给输电线除冰；在短时间内让输电线不经过用电器而直接接通，使电路处于_______状态，输电线的电流_______（选填“变大”“不变”或“变小”），产生的_______增加，使冰熔化．【答案】 (1). 短路 (2). 变大 (3). 热量【解析】【详解】由题知,在短时间内让输电线不经过用电器而直接接通,即两输电线直接接通形成短路,电路中电流增大,在输电线电阻一定时,根据Q =I 2Rt 可知，在短时间内电流通过输电线产生大量的热量，冰由于吸收大量的热量而熔化．21.如图所示，斜面长4m ，高2m ．小明站在斜面顶端用平行于斜面向上、大小75N 的拉力F ，将一个重100N 的物体从斜面底端匀速拉到斜面顶端，g=10N/ kg ．那么在此过程中拉力 F 做的功为________J ，小明对物体做的有用功为________J ，斜面的机械效率η为________．【答案】 (1). 300 (2). 200 (3). 66.7%【解析】（1）拉力F 做功：W 总=Fs=75N×4m=300J ；（2）小明对物体做的有用功：W 有用=Gh=100N×2m=200J ；（3）斜面的机械效率：η=W W 有总=200300J J=66.7% 22.一台内燃机运行时各种能量损耗大致为：汽缸散热损失占25%，废气带走的能量占30%，摩擦等机械损耗占10%，则它的机械效率为 ．已知某型号柴油机的效率是30%，在柴油机内完全燃烧2kg 柴油能放热 J ，这些热通过该柴油机的转化，能对外做有用功 J ．(柴油的热值为3.3×107J/kg)【答案】35%；6.6×107J ；1.98×107 【解析】试题分析：这台机械效率为125%30%10%35%η=---=；燃烧2kg 柴油能放热：772 3.310/ 6.610Q mq kg J kg J ==⨯⨯=⨯放；有用功为：7730% 6.610 1.9810W Q J J η==⨯⨯=⨯有放考点：热机的效率 二、解答题23.在图中分别画出F 1的力臂l 1和F 2的力臂l 2 （杠杆 ORA 处于平衡状态）．。
2018-2019学年江苏省无锡市九年级(上)期末物理试卷(解析版)
2018-2019学年江苏省无锡市九年级（上）期末物理试卷一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个正确）1．（2分）如图所示，正在使用的简单机械中，一定费力的是（）A．订书机B．镊子C．定滑轮D．动滑轮2．（2分）下列图示中，不能让完好的小灯泡点亮的连接方法是（）A．B．C．D．3．（2分）如图所示，一个玩具弹簧放在斜面（倾角约30°）上端，将弹簧弯曲一定程度后释放，我们会观察到弹簧不断向下翻滚。
在弹簧向下运动的过程中，发生转化的机械能有（）A．弹簧的弹性势能和重力势能B．弹簧的弹性势能和动能C．弹簧的重力势能和动能D．弹簧的弹性势能、动能和重力势能4．（2分）如图所示，在盛有冷水和热水的烧杯中各滴入一滴红墨水，观察到红墨水在热水杯中扩散的快。
关于这一实验的目的，下列说法正确的是（）A．比较烧杯内水的内能大小B．比较两滴墨水的内能大小C．说明分子无规则运动的剧烈程度与温度有关D．说明热量可以从高温物体传递给低温物体5．（2分）小明设计了如图所示的电路来探究“影响导体电阻大小的因素”，连接完电路后，他发现手边只有一根金属丝，则他只能够完成的探究是（）A．导体的电阻与导体横截面积的关系B．导体的电阻与导体长度的关系C．导体的电阻与导体的长度和横截面积的关系D．导体的电阻与导体的长度、横截面积和材料的关系6．（2分）为了比较小红和小华谁上楼时的功率大。
同学们设计了如下的一些方案：①测出二人的质量、爬楼用的时间和爬楼的高度。
②保证爬楼的时间相同，测出二人的质量、爬楼的高度。
③保证爬楼的高度相同，测出二人的质量、爬楼的时间。
其中可行的是（）A．只有①B．只有①②C．只有②③D．①②③都可以7．（2分）设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理。
下列电路设计最合理的是（）A．B．C．D．8．（2分）小明将铁丝快速弯折十余次，铁丝弯折处的温度会升高，以下四个事例中能量转化与之相同的是（）A．甲、丙B．甲、丁C．乙、丙D．乙、丁9．（2分）测电笔是电工必备的检测设备，其结构如图所示。
2019-2020上学期期末九年级物理考试模拟题(含答案) (29)
2018-2019学年江苏省盐城市东台市九年级（上）期末物理试卷副标题一、单选题（本大题共12小题，共24.0分）1.地磁场的磁极和地理两极并不重合，最早发现这一现象的人是（）A. 欧姆B. 奥斯特C. 法拉第D. 沈括2.如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（）A. 电源B. 开关C. 导线D. 用电器3.对在高速公路上行驶的汽车要进行限速，其实质是限制了汽车的（）A. 摩擦力B. 势能C. 动能D. 惯性4.两个物体放在一起相互接触，它们之间发生了热传递，则接触前它们一定具有不同的（）A. 比热容B. 热量C. 温度D. 内能5.下列四种情境中，人对物体做功的是（）A. 举着杠铃原地不动B. 扛着米袋慢慢爬上楼梯C. 用力推汽车，汽车没动D. 提着水桶在水平地面上匀速前进6.园艺师傅使用如图所示的剪刀修剪树枝时，下列方法最省力的是（）A. 尽量让树枝靠近O点，手握剪刀的位置远离O点B. 尽量让树枝远离O点，手握剪刀的位置靠近O点C. 尽量让树枝靠近O点，手握剪刀的位置靠近O点D. 尽量让树枝远离O点，手握剪刀的位置远离O点7.如图所示，a表示垂直于纸面的一条导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能产生感应电流的是（）8.电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线几乎不发热，主要是因为（）A. 导线的电阻远小于电炉丝的电阻B. 导线的电阻远大于电炉丝的电阻C. 通过导线的电流小于通过电炉丝的电流D. 通过导线的电流大于通过电炉丝的电流9.如图所示，小明用漆包线绕成线圈ABCD，做成电动机模型，通电后能让线圈在磁场中持续转动的方法是（）A. 将线圈一端的漆全部刮去，另一端刮去一半B. 将线圈一端的漆全部刮去，另一端的漆不刮C. 将线圈两端的漆各刮去一半，两端刮去的漆在同侧D. 将线圈两端的漆各刮去一半，两端刮去的漆在异侧10.现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。

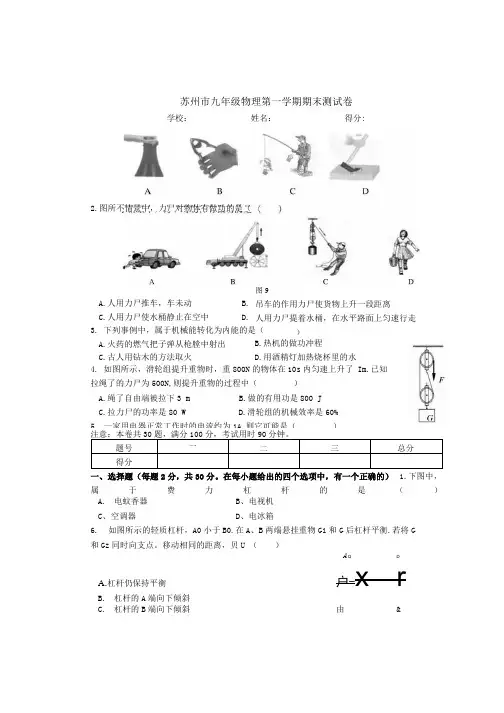

苏科版九年级物理第一学期期末试卷及答案.docx
苏州市九年级物理第一学期期末测试卷学校：姓名：得分:注意：本卷共30题，满分100分，考试用时90分钟。
题号 一二三总分得分一、选择题（每题2分，共30分。
在每小题给出的四个选项中，有一个正确的） 1.下图中，属于费力杠杆的是（）A. 电蚊香器 B 、电视机 C 、空调器D 、电冰箱6. 如图所示的轻质杠杆，A0小于B0.在A 、B 两端悬挂重物Gi 和G 后杠杆平衡.若将G 和Gz 同时向支点。
移动相同的距离，贝U （）A QDA .杠杆仍保持平衡户-x rB. 杠杆的A 端向下倾斜C. 杠杆的B 端向下倾斜由&2.图所不情景中，力尸对物体有做功的是（B. D. A.人用力尸推车，车未动C.人用力尸使水桶静止在空中3. 下列事例中，属于机械能转化为内能的是（ A.火药的燃气把子弹从枪膛中射出C.古人用钻木的方法取火图9吊车的作用力尸使货物上升一段距离 人用力尸提着水桶，在水平路面上匀速行走）B.热机的做功冲程 D.用酒精灯加热烧杯里的水 4. 如图所示，滑轮组提升重物时，重800N 的物体在10s 内匀速上升了 Im.已知 拉绳了的力尸为500N,则提升重物的过程中（ ）A.绳了自由端被拉下3 mB.做的有用功是800 JC.拉力尸的功率是80 WD.滑轮组的机械效率是60%5. 一家用电器正常工作时的电流约为1A,则它可能是（）D.无法判断7.两个滑轮完全相同，其重力均为20N.分别用图所示的两种方式，将重400N的物体以相同的速度匀速提升了 10m,不计摩擦和绳重，则下列判断正确的是（）A. F I做的功大于F 2做的功B.Fi和F?做的功相等C. F I做功的功率小于F 2做功的功率D.4和Fz做功的功率相等8._______________________________________________________________ 如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同____________________的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压............. 1 D 及通过它们的电流的大小，有（）9.质量相等，初温相同的铜、铁、铝二种物质，放出相等的热量后，终温的高低是（已A. U AB>U BC ,I AB^I BCB. U AB^U BC ,I AB=I BCC. U AB〉U BC,I AB=I BCD. U AB =U BC ,I AB^I BC知C tn>C tt>c 堀）（）A.铜最低B.铁最低C.铝最低D.都相同10.为保证司乘人员的安全，轿车上设有安全带未系提不系统。
【苏科版物理】九年级物理上册 全册全套精选测试卷测试卷附答案
【苏科版物理】九年级物理上册全册全套精选测试卷测试卷附答案一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小苗利用刻度均匀的轻质杠杆进行“探究杜杆的平衡条件”实验，已知纡个钩码重0.5N。
(1)实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向__________（选填“左”或“右”）调节，直到杠杆在水平位置半衡。
(2)在图甲中的A点悬挂4个钩码，要使杠杆仍保持水平位置平衡，需在B点悬挂_______个钩码。
(3)如图乙所示，取走悬挂在B点的钩码，改用弾簧测力计在C点竖直向上拉，仍使杠杆在水平位置平衡，测力计的拉力为__________N；若在C点改变弹簧测力计拉力的方向，使之斜向右上方，杠杆仍然在水平位置平衡，则测力计的读数将__________（选填“变大”“变小”或“不变”）。
【答案】右 3 1.5 变大【解析】【分析】【详解】(1)[1]杠杆在使用前左端下沉，说明左侧力与力臂的乘积大，应将平衡螺母向右调节。
(2)[2]设杠杆每个格的长度为L，每个钩码的重力为G，根据杠杆的平衡条件：F A L A=F B L B，得4G×3L=F B×4L解得F B=3G即需在B点处挂3个钩码。
(3)[3]取走悬挂在B点的钩码，改用弹簧测力计在C点竖直向上的拉力，根据杠杆的平衡条件：F A L A=F C L C，得4G×3L=F C×4L解得F C=3G=3×0.5N=1.5N[4]如改变弹簧测力计拉力的方向，使之斜向右上方，阻力和阻力臂不变，动力臂减小，动力要增大，所以弹簧测力计示数变大，才能使杠杆仍然水平平衡。
2．同学们在探究影响浮力大小的因素时，发现手中的弹簧测力计损坏了，聪明的小强同学利用刻度均匀的杠杆和钩码（每只重0.5N）替代弹簧测力计顺利地完成了该实验。
以下是小强同学的实验操作，请你帮他完善该实验探究。
【苏科版物理】九年级物理上册 全册全套精选测试卷同步检测(Word版 含答案)
【苏科版物理】九年级物理上册 全册全套精选测试卷同步检测（Word 版 含答案）一、初三物理第十一章 简单机械和功 易错压轴题提优（难） 1．如图是探究杠杆平衡条件的几个实验情景：(1)挂钩码前，杠杆在如图甲所示的位置静止，此时杠杆_______（填“是”或“不是”）平衡状态；(2)如图乙所示，在A 处挂三个钩码，在B 处挂2个钩码可以使杠杆在水平位置平衡，若将杠杆A 、B 处的钩码同时向外移动一格，杠杆将__________（选填“保持不变”、“左端下降”或“右端下降”）；(3)如图丙，取下B 处钩码，改在C 处用细绳竖直向上拉，使杠杆再次在水平位置平衡，则拉力F 为____N （每个钩码重0.5N ）；若将细绳转到虚线位置时，仍使杠杆水平平衡，此时拉力F ___（选填“变小”、“不变”或“变大”），原因是_______；(4)杠杆在生活中应用非常广泛，图丁是脚踩式垃圾桶的结构简图，则杠杆DEF 是_______（选填“省力杠杆”“费力杠杆”和“等臂杠杆”），此种杠杆的好处是_____。
【答案】是 左端下降 0.75 变大 拉力F 的力臂变短 费力杠杆 省距离 【解析】 【分析】 【详解】(1)[1]如图甲所示，杠杆保持静止状态，是平衡状态。
(2)[2]假设一个钩码重力为G ，杠杆上一格为L ，在A 处挂三个钩码，在B 处挂2个钩码可以使杠杆在水平位置平衡，若将杠杆A 、B 处的钩码同时向外移动一格，则杠杆左端有339G L GL ⨯=右端有248G L GL ⨯=则98GL GL >杠杆会出现左端下降的情况。
(3)[3]假设杠杆上一格为L ，A 处力臂为2L ，C 处力臂为4L ，每个钩码重0.5N ，根据杠杆平衡条件有430.5N 2F L L ⨯=⨯⨯则C 处拉力F 为30.5N 20.75N 4LF L⨯⨯==[4][5]若将细绳转到虚线位置时，拉力F的力臂变短，A处的作用力、力臂不变，仍要使杠杆水平平衡，根据杠杆平衡条件可知，此时拉力F将变大。
【苏科版物理】九年级上册 全册全套精选测试卷练习(Word版 含答案)
【苏科版物理】九年级上册全册全套精选测试卷练习（Word版含答案）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小明想测量常见的两种简单机械的机械效率。
(1)他先测滑轮组的机械效率，所用装置如图所示，实验中每个钩码重2N，测得的数据如下表：次数钩码总重G/N 钩码上升的高度h/m测力计示数F/N测力计移动距离s/m机械效率率η140.1 1.80.3260.1 2.40.383% 340.1 1.40.557% 440.2 1.4 1.057%①在实验中，测绳端拉力F时，应尽量竖直向上_____拉动弹簧测力计；②第1次实验测得的机械效率为________( 保留整数)，第4次实验是用____图做的(选填“a”、“b”或“c”)；③分析第1、3次实验数据可得结论：___________________；(2)接着小明用如图所示的装置探究杠杆的机械效率，每个钩码的质量为m，O为支点(支点处的摩擦不计)。
①他先将2只钩码悬挂在B点，在A点竖直向上匀速拉动弹簧测力计，拉力为F1，机械效率为η1；②然后他将这2只钩码悬挂在C 点，在A 点竖直向上匀速拉动弹簧测力计，使C 点上升高度与第一次相同，则此时弹簧测力计的示数F 2将____ (选填 “>”“=”或“<”) F 1；[拓展]对比杠杆实验的第①②两步，判断第②步中杠杆的机械效率η2如何变化并说明理由_________。
【答案】匀速 74% c 使用不同的滑轮组，提升相同的重物，动滑轮越重，滑轮组的机械效率越小 ＞ 见详解【解析】【分析】【详解】(1)[1]测绳端拉力F 时, 应尽量竖直向上匀速拉动弹簧测力计，使物体处于平衡状态。
[2]第1次实验测得的机械效率为4N 0.1m 100%100%100%74%1.8N 0.3mW Gh W Fs η⨯=⨯=⨯=⨯=⨯有用总 [3]第4次实验，钩码上升的高度为0.2m ，测力计移动距离为1.0m 。
2018-2019第一学期期末九年级物理试卷
2018—2019学年度第一学期期末考试九年级物理试卷注意：前4页的答案写在答题纸上，直接答在试卷上无效，前4页请同学自己保存好！ 一、单项选项（共30分，每小题3分） 1. 下列用电器中，利用电流热效应工作的是A ．电视机B ．电热毯C ．电风扇D ．电脑 2. 发现有人触电时，下列做法错误的是 A.立即去切断电源 B.立即用手直接拉触电的人C.立即用戴绝缘胶手套的手去拉触电人D.立即用干燥木棍把电线从触电的人身上挑开3．一块O ℃的冰熔化成O ℃的水，它的内能变化情况是A ·变大B ·变小 C.不变 D.不能确定 4．质量为3kg 的汽油用去了二分之一后，剩下的汽油A.比热容变为原来二分之一，热值不变 B ·热值变为原来二分之一，比热容不变·C ·比热容、热值变为原来的二分之一D ·比热容、热值均保持不变·5. 电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的（开门灯亮、关门灯灭）．在如图3所示的电路图中，符合上述特点的图是6. 一本用电常识书中列出了白炽灯的常见故障与检修方法，如下表所述，造成此“灯泡不亮"故障的共同原因是电路中出现了……………………密………………………………………封………………………………………线…………………………………故障现象可能原因检修方法灯泡不亮1．灯泡的灯丝断了换新灯泡2．灯头内的电线断了换新线并接好3．灯头、开关等处的接线松动，接触不良检查加固A．短路B．通路C．断路D．支路7. 两定值电阻甲、乙中的电流与电压关系如图1所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是A．甲的电阻值小于乙的电阻值B．甲消耗的电功率为3.6WC．乙消耗的电功率为3．6 WD．甲中的电流小于乙中的电流图18．如图5所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，A．L1灯头接线处断路B．L1灯头接线处短路C．L2灯头接线处断路D．L2灯头接线处短路9.四冲程柴油机工作过程中，如图6表示的冲程是A、排气冲程B、压缩冲程C、吸气冲程D、做功冲程10．如图2所示，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是A、L1短路B、L1断路C、L2短路D、L2断路二、多项选择(每小题3分共9分)11. 某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx的阻值，图7中可实现测量Rx阻值的正确电路图是12. 一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。
【苏科版物理】九年级上册物理 全册全套精选试卷测试卷附答案
【苏科版物理】九年级上册物理全册全套精选试卷测试卷附答案一、初三物理第十一章简单机械和功易错压轴题提优（难）1．某同学在河边玩耍时捡到一块石头：(1)将木杆的中点O悬挂于线的下端，使杆在水平位置平衡，这样做的好处是可以消除_____对杆平衡的影响；(2)将左端A与弹簧测力计相连，用细线把石头挂于OA的中点C，弹簧测力计竖直向上提起A端，使杆保持水平，测力计示数如图所示，则拉力大小为_____N；将石头浸没于装有水的玻璃杯中且不与杯子接触，保持杆水平，记下弹簧测力计此时示数为2.7N；(3)通过计算，浸没后石头受到的浮力大小为_____N，石头的密度为_____kg/m3（已知ρ水＝1.0×103kg/m3）；(4)若上述(2)步骤中，只是杆未保持水平，则测量结果_____（填“偏大”、“偏小”或“不变”）。
【答案】杠杆自重 4.2 3 2.8×103不变【解析】【分析】本题考查固体密度的测量。
【详解】(1)[1]将木杆的中点O悬挂于线的下端，使杆在水平位置平衡，这样做的好处是可以消除杠杆自重对杆平衡的影响。
(2)[2]如图弹簧测力计的分度值是0.2N，所以拉力大小为4.2N。
(3)[3]根据杠杆的平衡条件以及C是OA的中点，可得122112F LF L==解得G=F1=2F2= 2×4.2N=8.4N而石头的质量8.4N=0.84kg10N/kgGmg==石石头浸没于装有水的玻璃杯中且不与杯子接触，保持杠杆水平，弹簧测力计此时示数为2.7N，再次根据杠杆的平衡条件计算出此时石头对C点的拉力为5.4N，则浸没后石头受到的浮力大小F 浮=G ﹣F =8.4N ﹣5.4N =3N[4]又F 浮=ρ液gV 排，所以43333N ==310m 1.010kg/m 10N/kgF V V g ρ-==⨯⨯⨯浮石排液 所以石块的密度33430.84kg =2.810kg/m 310m m V ρ-==⨯⨯石石石 (4)[5]若上述(2)步骤中，只是杠杆未保持水平，虽然力的作用线不在杠杆上，但是两个力的力的作用线的比值是不变的，所以不会影响最终的结果。
【苏科版物理】九年级 全册全套精选测试卷练习(Word版 含答案)
【苏科版物理】九年级全册全套精选测试卷练习（Word版含答案）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小刚想粗略地测算自己在单杠上做引体向上运动时的功率，如图所示。
(1)需要的测量工具：体重计、刻度尺、______。
(2)请帮他设计实验步骤：______(3)小刚采用了合适的方法记录数据，请帮他在空格处补上相应的数据。
（取g=10N/kg）重心上升高度h/m 质量m/kg拉一次克服重力所做的功W/J拉上去的次数时间t/s功率P/W0.460______510______【答案】秒表使用体重计测量小刚的体重；用刻度尺测量每次引体向上下鄂上升的高度；用秒表测量连续5次引体向上动作需要的时间；计算出小刚做引体向上运动时的功率240 120【解析】【分析】【详解】(1)[1]要测量功率需要测量时间，实验器材还需要秒表。
(2)[2]使用体重计测量小刚的体重；用刻度尺测量每次引体向上下鄂上升的高度；用秒表测量连续5次引体向上动作需要的时间；计算出小刚做引体向上运动时的功率。
(3)[3]小刚的体重为G=mg=60kg×10N/kg=600N做一次引体向上小刚做功为W=Gh=600N×0.4m=240J[4]小刚做的总功为W总=5W=5×240J=1200J小刚做引体向上的功率总1200J120W 10sWPt===2．在“探究杠杆平衡条件”的实验中，杠杆刻度均匀，每个钩码的重力均为0.5N。
(1)实验开始时，杠杆如图甲所示处于静止状态。
为使杠杆在水平位置平衡，应将两端的平衡螺母向______移动（选填“左”或“右”）；(2)调节杠杆水平平衡后，如图乙所示，在M点挂上2个钩码，在N点挂上3个钩码。
此时，杠杆在水平位置______（选填“平衡”或“不平衡”）；(3)用弹簧测力计和钩码配合使用，也可以探究杠杆平衡条件。
如图丙所示，用弹簧测力计在A处竖直向上拉杠杆，使其在水平位置平衡，此时弹簧测力计示数为______N。
