几种常用的接近开关介绍

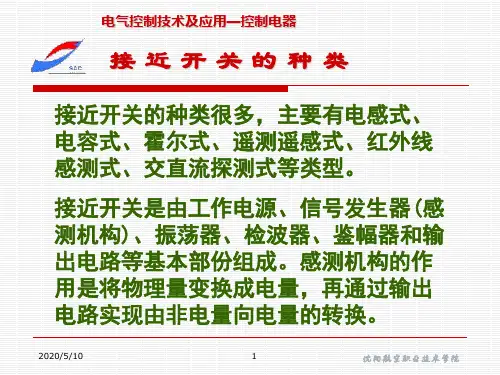

接近开关的种类
沈阳航空职业技术学院
电气控制技术及应用— 电气控制技术及应用—控制电器
接近开关图形符号与文字符号
2011-11-3
3
沈阳航空职业技术学院
电气控制技术及应用— 电气控制技术及应用—控制电器
主令电器— 主令电器—光电开关
光电开关又称为无接触检测和控制开关。 光电开关又称为无接触检测和控制开关。它是利 用物质对光束的遮蔽、吸收或反射等作用， 用物质对光束的遮蔽、吸收或反射等作用，对物 体的位置、形状、标志、符号等进行检测。 体的位置、形状、标志、符号等进行检测。 光电开关是一种新兴的控制开关。 光电开关是一种新兴的控制开关。在光电开关中 光电器件， 最重要的是光电器件 最重要的是光电器件，是把光照强弱的变化转换 为电信号的传感元件。 为电信号的传感元件。光电器件主要有发光二极 光敏电阻、光电晶体管、光电藕合器等， 管、光敏电阻、光电晶体管、光电藕合器等，它 们构成了光电开关的传感系统 传感系统。 们构成了光电开关的传感系统。
2011-11-3 14
沈阳航空职业技术学院
电气控制技术及应用— 电气控制技术及应用—控制电器
万能转换开关实物图片
2011-11-3
15
沈阳航空职业技术学院
电气控制技术及应用— 电气控制技术及应用—控制电器
信号指 示灯
信号灯又称指示灯，在控制电路中用作灯光指示 信号灯又称指示灯，在控制电路中用作灯光指示 信号。信号灯由灯座、灯罩、灯泡和外壳组成。 信号。信号灯由灯座、灯罩、灯泡和外壳组成。 灯罩由有色玻璃或塑料制成，通常有红、 灯罩由有色玻璃或塑料制成，通常有红、黄、绿、 乳白、橙色、无色等六种颜色。 乳白、橙色、无色等六种颜色。
2011-11-3 8

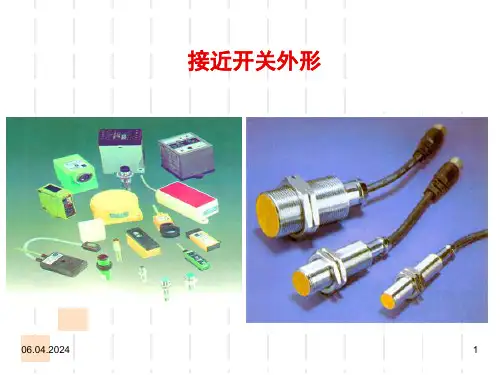

接近开关简介28页PPT课件
06.04.2024
25
休息一下
06.04.2024
26
06.04.2024
10
接近开关的检 测距离与回差
06.04.2024
11
接近开关的术语解释（2）
标准检测体：可与现场被检金属作 比较的标准金属检测体。标准检测体 通常为正方形的A3钢，厚度为1mm， 所采用的边长是接近开关检测面直径 的2.5倍。
06.04.2024
12
不同材料的金属检测物对电涡流接近开关动 作距离的影响（以Fe为参考金属）
接近，进而控制开关的通或断。这种接近开关所能检
测的物体必须是导电性能良好的金属物体。
06.04.2024
7
五、电涡流接近开关原理框图
06.04.2024
8
六、常见接近开关的型号说明
06.04.2024
9
七、接近开关的术语解释（1）
1.动作（检测）距离: 动作距离是指检测体按一定方式 移动时，从基准位置（接近开关的感应表面）到开关动作时测 得的基准位置到检测面的空间距离。额定动作距离是指接近开 关动作距离的标称值。
OUT端与GND端的压降Uces约为0.3V，流过KA 的电流IKA=（VCC-0. 3）/RKA。若IKA大于KA的额定吸 合电流，则KA能够可靠吸合。
06.04.2024
24
接近开关使用注意事项
1.请勿将电感接近开关置于0.02T以上的磁场环 境下使用，以免造成误动作。
2.为了保证不损坏接近开关，请用户在接通电源 前检查接线是否正确，核定电压是否为额定值。
18
接近开关的术语解释（6）
常用的输出形式有： NPN二线， NPN三线， NPN四线， PNP二线， PNP三线， PNP四线， DC二线，AC二线， AC五线（带继电 器）等几种，读者可查阅以下有关资料。
接近开关的原理种类及应用
接近开关的原理种类及应用原理简介接近开关是一种能够检测物体接近情况并产生输出信号的设备。
它基于感应原理工作，通过感应物体的磁性、电容性、电感性或光电性来检测物体的接近程度。
接近开关在自动控制领域有着广泛的应用，可以用于检测物体的位置、距离、速度等信息。
原理分类根据感应原理的不同，接近开关可分为以下几种类型：1.磁性接近开关：利用磁场感应原理工作，当物体靠近或远离磁性接近开关时，通过磁场的强弱变化来感应物体的位置。
磁性接近开关适合用于接近金属物体的检测，常见应用场景包括工厂自动化生产线、电梯门控制等。
2.电容接近开关：利用物体周围的电场变化来检测物体的位置。
电容接近开关适合用于非金属物体的检测，常用于液位检测、机器人导航等领域。
3.电感接近开关：利用变化的电感量来检测物体的位置。
电感接近开关适用于检测金属物体，常见应用场景包括发动机转速的检测、金属材料质检等。
4.光电接近开关：利用光线的散射或遮挡来感应物体的接近情况。
光电接近开关适合用于检测透明物体或需要高精度检测的场合，如自动售货机、打印机碳带状态检测等。
应用领域1.自动化生产线：接近开关广泛应用于自动化生产线中，用于检测物体的位置、距离等信息，并根据检测结果进行相应的控制。
例如，利用接近开关可以检测到工件是否到位，从而触发下一步操作。
2.机器人导航：接近开关可以用于机器人的导航和定位，通过检测周围环境中的物体位置，机器人可以根据接近开关的信号来做出相应的移动或避障动作，实现灵活、高效的自主导航功能。
3.安防监控：接近开关被广泛运用于安防监控领域，如入侵报警系统和门禁系统。
当有人或物体靠近监控区域时，接近开关可以感应到并触发报警或打开门禁。
4.能源管理：接近开关可以用于能源管理领域，如自动照明和空调系统。
当有人靠近或离开区域时，接近开关可以感应到并相应地控制照明或空调开关，实现节能的目的。
5.汽车工业：接近开关在汽车工业中有着重要的应用。
例如，利用接近开关可以检测汽车车门是否关闭，从而触发车内灯的开关；还可以检测车辆的速度和位置信息，用于车辆导航和行车安全控制。

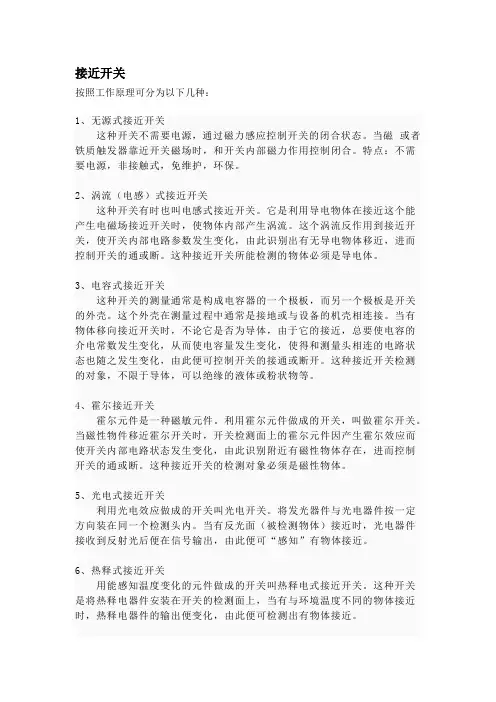

接近开关分类以及P+F接近开关的命名
接近开关按照工作原理可分为以下几种：1、无源式接近开关这种开关不需要电源，通过磁力感应控制开关的闭合状态。
当磁或者铁质触发器靠近开关磁场时，和开关内部磁力作用控制闭合。
特点：不需要电源，非接触式，免维护，环保。
2、涡流（电感）式接近开关这种开关有时也叫电感式接近开关。
它是利用导电物体在接近这个能产生电磁场接近开关时，使物体内部产生涡流。
这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而控制开关的通或断。
这种接近开关所能检测的物体必须是导电体。
3、电容式接近开关这种开关的测量通常是构成电容器的一个极板，而另一个极板是开关的外壳。
这个外壳在测量过程中通常是接地或与设备的机壳相连接。
当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使电容的介电常数发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通或断开。
这种接近开关检测的对象，不限于导体，可以绝缘的液体或粉状物等。
4、霍尔接近开关霍尔元件是一种磁敏元件。
利用霍尔元件做成的开关，叫做霍尔开关。
当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。
这种接近开关的检测对象必须是磁性物体。
5、光电式接近开关利用光电效应做成的开关叫光电开关。
将发光器件与光电器件按一定方向装在同一个检测头内。
当有反光面（被检测物体）接近时，光电器件接收到反射光后便在信号输出，由此便可“感知”有物体接近。
6、热释式接近开关用能感知温度变化的元件做成的开关叫热释电式接近开关。
这种开关是将热释电器件安装在开关的检测面上，当有与环境温度不同的物体接近时，热释电器件的输出便变化，由此便可检测出有物体接近。
7、其它当观察者或系统对波源的距离发生改变时，接近到的波的频率会发生偏移，这种现象称为多普勒效应。
声纳和雷达就是利用这个效应的原理制成的。
接近开关的种类范文
接近开关的种类范文开关是用来控制电路通断的一种电气设备，广泛应用于各种电气设备和系统中。
根据不同的分类标准，开关可以分为多种类型。
下面将介绍一些常见的接近开关的种类并简要介绍其原理和应用。
1. 机械式接近开关（Mechanical Proximity Switch）机械式接近开关是一种基于机械原理的开关，通常由移动活动件和固定开关件组成。
当移动活动件靠近或离开固定开关件时，开关状态发生改变。
常见的机械式接近开关有限位开关、浮子开关等。
-限位开关：由活动杆、弹簧和触点组成，应用于控制机械设备位置、速度等参数。
-浮子开关：利用浮子的浮沉来控制开关动作，主要应用于液位控制系统中。
2. 光电式接近开关（Photoelectric Proximity Switch）光电式接近开关是一种利用光的原理进行感应的开关。
常见的光电式接近开关有光电开关、红外开关等。
-光电开关：通过光电二极管和光敏电阻等光电元器件实现光的辐射和感应，广泛应用于自动控制和安全保护系统。
-红外开关：利用红外线的辐射和接收来感应物体的接近，可应用于人体感应开关、安防系统等。
3. 磁电式接近开关（Magnetic Proximity Switch）磁电式接近开关是利用磁场的变化来感应物体的接近，主要包括磁敏开关、霍尔开关等。
-磁敏开关：由磁敏电阻和磁场产生器组成，当感应物体接近或离开时，磁敏电阻的电阻值发生变化，从而控制开关状态。
-霍尔开关：利用霍尔元件对磁场的敏感性，当物体靠近时，磁场的变化将引起霍尔元件的反应，从而控制开关状态。
4. 容电式接近开关（Capacitive Proximity Switch）容电式接近开关是利用电容的变化来感应物体的接近。
与触电开关不同的是，容电式接近开关无需物体直接触摸，只需物体靠近感应区域即可。
广泛应用于非金属物体的检测、物体计数等领域。
5. 超声波接近开关（Ultrasonic Proximity Switch）超声波接近开关利用超声波传感器来感应物体的接近。
接近开关的分类与学习
一、电感式接近开关：只能检测金属物体1.工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由L C高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。
这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。
这种接近开关所能检测的物体必须是金属物体。
2.工作流程方框图术语解释1.检测距离:动作距离是指检测体按一定方式移动时，从基准位置（接近开关的感应表面）到开关动作时测得的基准位置到检测面的空间距离。
额定动作距离指接近开关动作距离的标称值。
2.设定距离：接近开关在实际工作中整定的距离，一般为额定动作距离的0.8倍。
3.回差值:动作距离及复位距离之间的绝对值。
4.标准检测体：可使接近开关作比较的金属检测体。
本厂所采用的检测体为正方形的A3钢，厚度为1m m，所采用的边长是接近开关检测面的 2.5倍。
5.输出状态：分常开和常闭。
当无检测物体时，常开型的接近开关所接通的负载，由于接近开关内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。
6.检测方式：分埋入式和非埋入式。
埋入式的接近开关在安装上为齐平安装型，可及安装的金属物件形成同一表面，非埋入式的接近开关则需把感应头露出，以达到其长检测距离的目的。
7.响应频率f：按规定的1秒的时间间隔内，接近开关动作循环的次数。
响应时间t：接近开关检测到物体时间到接近开关出现电平状态翻转的时间之差。
可用公式换算t=1/f以NPN型输出的接近开关为例8.导通压降：既接近开关在导通状态时，开关内输出晶体管上的电压降。
9.输出形式：分n p n二线，n p n三线，n p n四线，p n p二线，p n p 三线，p n p四线，D C二线，A C二线，A C五线（自带继电器）等几种常用的形式输出。
注意事项1：当检测物体为非金属时，检测距离要减小，另外很薄的镀膜层也是检测不到的。
接近开关工作原理
接近开关工作原理接近开关工作原理是指一种能够检测物体挨近或者离开的装置，常用于自动控制系统中。
它能够通过感应物体的电磁场或者光学信号来实现开关的闭合或者断开，从而控制电路的通断。
接近开关有多种类型，包括磁性接近开关、感应接近开关、光电接近开关等。
下面将分别介绍这些类型的工作原理。
1. 磁性接近开关：磁性接近开关利用物体对磁场的影响来实现开关的闭合或者断开。
当物体挨近磁性接近开关时，它会改变磁场的分布，从而引起磁性接近开关的动作。
磁性接近开关通常由磁铁和磁敏元件组成，当物体挨近时，磁敏元件感应到磁场的变化，产生电信号，从而实现开关的动作。
2. 感应接近开关：感应接近开关利用物体对感应电磁场的影响来实现开关的闭合或者断开。
感应接近开关通常由发射线圈和接收线圈组成，发射线圈产生感应电磁场，当物体挨近时，感应电磁场的分布会发生变化，接收线圈感应到这种变化，从而产生电信号，实现开关的动作。
3. 光电接近开关：光电接近开关利用光的传播和反射来实现开关的闭合或者断开。
光电接近开关通常由发射器和接收器组成，发射器发射光束，当物体挨近时，光束被物体反射或者遮挡，接收器感应到光的变化，从而产生电信号，实现开关的动作。
以上是几种常见的接近开关的工作原理，它们都利用了物体对磁场、感应电磁场或者光的影响来实现开关的动作。
接近开关在自动控制系统中起到了重要的作用，可以实现物体的检测、定位和控制等功能。
在工业领域中，接近开关广泛应用于自动化生产线、机械设备、安全系统等领域。
需要注意的是，不同类型的接近开关适合于不同的应用场景，选择合适的接近开关需要考虑物体的材质、形状、距离等因素。
此外，接近开关的安装和调试也需要注意，确保其正常工作和稳定性。
总结：接近开关是一种能够检测物体挨近或者离开的装置，通过感应物体的电磁场或者光学信号来实现开关的闭合或者断开。
常见的接近开关类型包括磁性接近开关、感应接近开关和光电接近开关。
它们在自动控制系统中起到了重要的作用，广泛应用于工业生产、机械设备和安全系统等领域。
常见接近开关的分类及特点总结
常见接近开关的分类及特点总结在工业生产和生活中，我们经常会用到接近开关，利用其来感知物体的靠近或远离，控制机器的启停和自动化控制等功能。
根据其结构和工作原理，常见的接近开关可以分为以下几类。
一、机械接近开关机械接近开关的工作原理是利用机械受力原理来实现开关的闭合和断开，一般分为微型开关和限位开关两种。
微型开关适用于电路中控制小电器的位置检测，而限位开关多用于机械装置上，感知运动角度、位置等，用于控制相关液压、气动、机械等功能。
二、电容式接近开关电容式接近开关是一种利用测量物体靠近后产生的电容变化来进行检测的开关。
不接触物体，只要物体在电容感应范围内，开关就能发现，并输出信号，适用于小型装置和需要长时间使用的环境。
三、磁感应式接近开关磁感应式接近开关是一种利用磁性物质与外磁场交互，检测物体是否靠近或远离的开关。
其特点是稳定性好、精度高、由于不接触物体而免受磨损，应用范围广泛，可用于检测金属或磁性物质。
四、红外线接近开关红外线接近开关使用有红外线的光电部件或红外线发射与接收的原理进行检测。
物体接近后挡住光线遮挡，从而检测物体的存在状态，并实现开关的闭合。
红外线接近开关的特点是非接触式检测、精度高、可靠性好，常用于防撞保护等领域。
五、超声波接近开关超声波接近开关是一种利用超声波测试物体位置和距离的开关。
其测量距离通常为1-10米，适用于环境噪声大的场所。
其工作原理是将超声波向物体发送，当人体或物组存在时，超声波会反射回来，并通过接收器、滤波器等部件进行处理。
六、霍尔效应接近开关霍尔效应接近开关是一种利用霍尔效应进行检测的开关。
在磁场中，开关的通道内放置一个霍尔元件，当被测试物体的磁场靠近并作用于霍尔元件时，开关的通路将被打开或关闭。
其特点为工作精度高、可靠性好、适用范围广，常用于钢铁、矿山和化工等领域的工业自动控制。
总结以上就是常见的接近开关分类及特点的总结。
不同的接近开关有不同的结构和工作原理，适用于不同的场合和领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用的几种接近开关介绍
在各种各样的开关中，有一种对接近它的物体具有感知能力的元件——位移传感器。
利用位移传感器对接近物体的敏感特性达到控制开关“通”或“断”的目的，这就是我们常说的接近开关。
当有某个物体移向接近开关，并且接近到一定距离时，位移传感器才有“感知”，开关才会动作。
通常把这个距离叫“检出距离”。
不同的接近开关检出距离也各不相同。
有时候被检测物体是按一定的时间间隔，一个接一个地移向接近开关，又一个个地离开，这样不断地重复。
不同的接近开关，对检测对象的响应能力也是个不相同的。
这种响应特性被称为“响应频率”。
因为位移传感器可以根据不同的原理、不同的方式和制作工艺，所以不同的位移传感器对物体的“感知”方法也不同。
涡流式接近开关
这种开关有时也叫电感式接近开关。
它是利用导电物体在接近这个能产生电磁场接近开关时，使物体内部产生涡流。
这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而控制开关的通或断。
所以接近开关所能检测的物体必须是导电体。
电容式接近开关
这种开关的测量通常是构成电容器的一个极板，而另一个极板是开关的外壳。
这个外壳在测量过程中通常是接地或者与设备的机壳相连
接。
当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使电容的介电常数发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通或断开。
所以这种接近开关检测的对象，不限于导体，可以绝缘的液体或者粉状物等。
霍尔接近开关
霍尔元件是一种磁敏元件。
利用霍尔元件做成的开关，叫做霍尔开关。
当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。
所以这种接近开关的检测对象必须是磁性物体。
光电式接近开关
利用光电效应做成的开关叫光电开关。
将发光器件与光电器件按一定方向装在同一个检测头内。
当有反光面（被检测物体）接近时，光电器件接收到反射光后便在信号输出，由此便可“感知”有物体接近。
热释电式接近开关
用能感知温度变化的元件做成的开关叫热释电式接近开关。
这种开关是将热释电器件安装在开关的检测面上，当有与环境温度不同的物体接近时，热释电器件的输出便会发生变化，由此就可检测出有物体接近。
其它型式的接近开关
当观察者或系统对波源的距离发生改变时，接近到的波的频率会发生偏移，这种现象称为多普勒效应。
声纳和雷达就是利用这个效应的原理制成的。
利用多普勒效应可制成超声波接近开关、微波接近开关等。
当有物体移近时，接近开关接收到的反射信号会产生多普勒频移，由此可以识别出有无物体接近。
当然，还有很多种接近开关，用在了不同的地方，这些常见的开关，其实都在我们的生活中有所出现，只是我们不了解他们的存在形式。
本文简单的介绍了集中最常见的接近开关，叙说了他们的简单功能。
