智能电子产品设计与测试

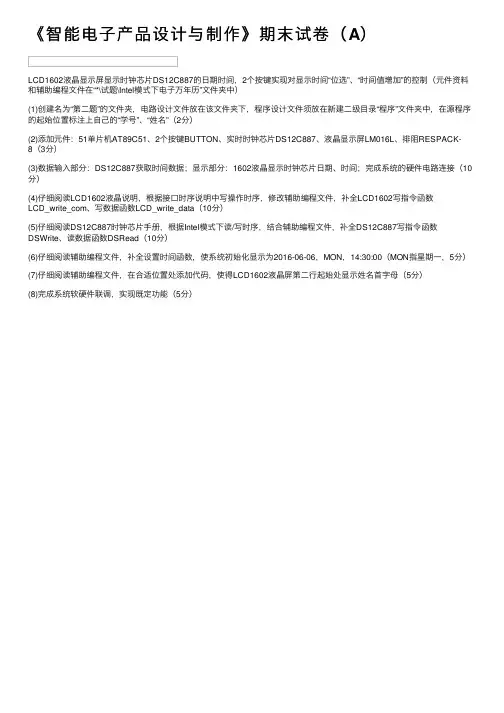

《智能电子产品设计与制作》期末试卷（A）
《智能电⼦产品设计与制作》期末试卷（A）
LCD1602液晶显⽰屏显⽰时钟芯⽚DS12C887的⽇期时间，2个按键实现对显⽰时间“位选”、“时间值增加”的控制（元件资料和辅助编程⽂件在“*\试题\Intel模式下电⼦万年历”⽂件夹中）
(1)创建名为“第⼆题”的⽂件夹，电路设计⽂件放在该⽂件夹下，程序设计⽂件须放在新建⼆级⽬录“程序”⽂件夹中，在源程序的起始位置标注上⾃⼰的“学号”、“姓名”（2分）
(2)添加元件：51单⽚机AT89C51、2个按键BUTTON、实时时钟芯⽚DS12C887、液晶显⽰屏LM016L、排阻RESPACK-
8（3分）
(3)数据输⼊部分：DS12C887获取时间数据；显⽰部分：1602液晶显⽰时钟芯⽚⽇期、时间；完成系统的硬件电路连接（10分）
(4)仔细阅读LCD1602液晶说明，根据接⼝时序说明中写操作时序，修改辅助编程⽂件，补全LCD1602写指令函数
LCD_write_com、写数据函数LCD_write_data（10分）
(5)仔细阅读DS12C887时钟芯⽚⼿册，根据Intel模式下读/写时序，结合辅助编程⽂件，补全DS12C887写指令函数DSWrite、读数据函数DSRead（10分）
(6)仔细阅读辅助编程⽂件，补全设置时间函数，使系统初始化显⽰为2016-06-06，MON，14:30:00（MON指星期⼀，5分）
(7)仔细阅读辅助编程⽂件，在合适位置处添加代码，使得LCD1602液晶屏第⼆⾏起始处显⽰姓名⾸字母（5分）
(8)完成系统软硬件联调，实现既定功能（5分）。
基于人工智能技术的智能电子产品设计与开发
基于人工智能技术的智能电子产品设计与开发人工智能技术的飞速发展，让智能电子产品的设计与开发变得更加智能化和高效化。
这种技术不仅可以增强产品的智能化程度，还可以提升产品的性能和用户体验。
在这篇文章中，我们将讨论人工智能技术在智能电子产品设计与开发中的应用。
一、智能电子产品与人工智能技术的结合随着人工智能技术的突飞猛进，越来越多的智能电子产品开始充分利用这项技术。
智能电子产品是指拥有自主控制能力和通讯能力，能够满足用户不同需求的电子产品。
而在智能电子产品领域，人工智能技术的应用越来越广泛，包括机器学习、语音识别、图像识别等技术。
这些技术赋予了智能电子产品更多的智能和感知能力。
二、人工智能技术与声音识别技术应用在智能音箱智能音箱是智能电子产品中的一个重要子类。
通过集成了语音识别技术、语音合成技术等多项技术，智能音箱能够识别用户的指令，播放音乐、新闻、天气预报等信息。
其中，最为关键的技术之一便是声音识别技术。
声音识别技术是一种基于人工智能技术的语音识别技术。
它通过模式匹配、信号处理等多种算法，将语音信号转化为文本信息。
而在智能音箱中，这项技术被广泛利用。
通过收集用户语音数据，并进行模型训练，智能音箱可以逐渐提高对用户的语音识别准确率。
三、人工智能技术在智能家居中的应用智能家居是智能电子产品中另一个重要的领域。
它通过智能化设备，让用户能够更加便捷地控制家里的各种设备。
其中，人工智能技术也随处可见。
比如，基于人工智能技术的智能家居系统，可以通过学习用户的喜好，自动控制照明、窗帘等设备；还能够依据天气、时间等因素，调整家中空调温度。
此外，智能家居还可以结合语音识别技术，让用户能够通过语音操作智能家居产品，实现更加智能的控制。
四、人工智能技术在智能医疗中的应用基于人工智能技术的智能医疗，也是智能电子产品的一个重要领域。
通过智能设备收集患者的生理数据，并将这些数据上传到云端进行分析，智能医疗产品可以及时为患者提供指导和建议。
智能电子产品的设计与制作
智能电子产品的设计与制作现代科技发展迅猛，智能电子产品也越来越普及。
设计与制作优质的智能电子产品已经成为一个热门话题。
在这篇文章中，我将探讨智能电子产品的设计与制作，并分享几个我认为重要的技巧和注意点。
一、需求分析在设计智能电子产品之前，我们需要先进行需求分析。
这包括市场调查，确定目标用户和他们的需求，分析竞争对手和现有产品的特点等。
比如，我们想设计一款智能手环。
我们需要确定这个手环的功能，是单纯的计步器，还是可以监测心率、呼吸等身体指标。
我们还需要确定手环材质、颜色，以及是否需要防水防尘等特点。
二、外观设计外观设计是智能电子产品赢得消费者青睐的关键因素之一。
我们需要考虑产品的实用性和美观度。
在设计外观时，我们还需要注意以下几点。
1.设计风格不同产品需要的设计风格也不同。
如何将产品所需的功能与设计融合在一起，是设计风格的关键。
2.人性化设计我们要考虑设计是否符合人体工程学原理，是否易于操作，是否能够有效地解决用户的实际问题。
3.不失品质我们应该放在品质和造型之间平衡，力求让产品在美观和质量上达到完美的平衡点。
三、硬件设计硬件是智能电子产品的核心。
智能电子产品的硬件设计涉及到的内容很多，包括电路设计、材料选择、尺寸与韧度等多个方面。
1.电路设计电路设计是整个整个硬件设计中最为核心的一部分。
它决定了这个智能电子产品的基本功能。
在电路设计中，我们需要注意以下几点。
（1）物料的选择选择什么器件来实现电路功能相当重要。
通常来说，我们会选用价格合理、品质过硬、足够可靠的物料。
（2）定义架构首先要考虑要实现的功能。
在根据所需功能来定义电路输入、输出接口之前，我们还要考虑售价、尺寸和性能指标。
2.物料选择我们应该谨慎选择适合电路的物料。
选择的物料不仅影响整个电路实现的难易度，而且还会影响电路整体性能和寿命。
3.尺寸和韧度智能电子产品设计的时候，还要考虑材料的尺寸和韧度。
这样可以增加电子产品的稳定性和耐用性，减少对保护壳的压力。
电子产品测试标准
电子产品测试标准随着科技的不断发展，电子产品已经成为人们日常生活中不可或缺的一部分。
无论是手机、电脑、智能家居设备还是其他智能化产品，都需要经过一系列的测试程序来确保质量和安全性。
本文将会从电子产品的外观、性能、安全等方面分别介绍相关的测试标准。
一、外观测试标准外观是电子产品吸引用户的第一印象，因此外观测试变得非常重要。
以下是常见的外观测试项目：1. 表面光洁度检测：用光洁度计对产品外壳进行测量，确保产品表面没有明显的划痕、瑕疵或污渍。
2. 颜色一致性检测：使用色差仪测量产品外壳颜色，以确保批次产品颜色的一致性。
3. 外观尺寸测量：使用游标卡尺等工具测量产品的长度、宽度、高度等尺寸，以确保产品符合设计要求。
二、性能测试标准性能是衡量一款电子产品好坏的重要指标。
以下是性能测试的一些常见项目：1. 通信性能测试：针对手机、电脑等需要通信功能的产品，使用专业测试仪器测试其信号接收、传输速度等性能指标。
2. 电池续航测试：针对需要使用电池供电的产品，通过模拟使用场景测量其续航时间、充电速度等指标。
3. 屏幕显示性能测试：使用专业测试仪器测量屏幕的分辨率、对比度、色彩饱和度等指标，以确保产品显示性能良好。
4. 声音质量测试：通过检测音频输出的音频频率范围、失真率等指标，以评估产品的音效质量。
三、安全测试标准安全是电子产品的重要考量因素，在设计阶段应当考虑到产品在正常使用情况下的安全性。
以下是安全测试的一些常见项目：1. 电气安全测试：通过对产品内部电路系统进行电压、电流、绝缘电阻等参数的测试，确保产品在使用时不会对用户产生危险。
2. 辐射标准测试：对产品发出的电磁辐射进行测试，以确保辐射值不会对人体健康产生危害。
3. 防火安全测试：对电子产品进行防火性能测试，以防止电子设备在使用过程中发生火灾。
4. 环境适应性测试：通过对产品在不同温度、湿度、振动等环境条件下的测试，以确保产品在各种环境下都能正常工作并具有良好的稳定性。
电子产品的环境适应性设计与测试
电子产品的环境适应性设计与测试随着科技的发展，电子产品在我们的日常生活中扮演着越来越重要的角色。
然而，由于电子产品的敏感性以及使用环境的复杂性，电子产品在面对不同的环境条件时，往往容易出现各种问题，比如性能下降、损坏或者无法正常工作。
为了解决这些问题，环境适应性设计与测试就显得尤为重要。
本文将从以下几个方面详细介绍电子产品的环境适应性设计与测试的步骤和内容。
一、环境适应性设计的步骤1.需求分析：在开始设计之前，首先需要明确产品的使用环境和用户需求。
例如，如果是设计一款户外使用的智能手表，需要考虑产品在高温、低温、潮湿等极端环境下的使用情况，并且具备防水、防尘等功能。
2.设计方案制定：根据需求分析的结果，制定合适的设计方案。
考虑到产品的环境适应性，可以选择采用特殊材料、防护结构、密封技术以及工艺措施等，以提高产品在复杂环境下的适应性。
3.原型设计与制作：根据设计方案，制作出初步的产品原型。
在原型制作过程中，需要不断进行测试和验证，以确保产品的环境适应性达到设计要求。
4.细节调整与改进：根据原型测试结果，对产品进行细节调整和改进。
例如，如果初步测试发现产品在高温环境下容易过热，可以考虑增加散热设计或者降低功耗等措施。
5.样品制作与测试：在原型设计与改进完成后，制作出符合规格的产品样品，并进行综合测试。
测试项可以包括温度适应性测试、湿度适应性测试、振动适应性测试、防尘测试等，以确保产品在不同环境条件下的性能达到要求。
二、环境适应性测试的内容1.温度适应性测试：将产品放置在不同温度下，观察其性能变化和适应性。
例如，在高温环境下，产品是否会过热或者出现异常关机等问题。
2.湿度适应性测试：将产品放置在不同湿度环境下，测试其对湿度的适应性。
例如，在高湿度环境下，产品是否会出现雾气、结露或者接触不良的问题。
3.振动适应性测试：将产品进行振动测试，检测其对振动环境的适应性。
例如，在运动过程中，产品是否会出现松动、接触不良或者掉落的问题。
智能电子产品设计与开发
智能电子产品设计与开发随着科技的快速发展，智能电子产品的需求不断增加。
市场上，数码相机、智能手表、无人机、智能家居等智能电子产品层出不穷。
这些产品的设计与开发，也是极具挑战性的。
智能电子产品设计的步骤智能电子产品的设计与开发，是一个综合性的过程。
下面，笔者将根据自己的经验，分享设计智能电子产品的步骤。
1. 市场调研：市场调研是设计之前必不可少的环节。
要了解目标用户的需求、竞争对手的产品、市场状况等信息，以便为产品的定位和功能需求奠定基础。
2. 初步设计：这里，我们需要明确产品的外观、功能、材料等方面的设计，初步呈现产品的设计原型。
3. 电路设计：电路设计是整个电子产品系统的重要组成部分，包括硬件设计和软件设计。
其中，硬件设计包括电路原理图、模拟电路和数字电路的设计等；软件设计方面，主要包括嵌入式系统设计和编程。
4. 原型制作：原型制作是将初步设计转化为实际产品的一个关键步骤。
这里需要我们根据初步设计和电路设计，进行工程图的绘制和部件采购，最终完成产品的样品。
5. 产品测试：对于样品产品，需要进行一系列的测试验证，包括可靠性测试、用户测试和功能测试等。
通过测试，我们可以发现并解决一些可能存在的问题。
6. 产品改进和优化：根据测试的结果，我们需要对产品进行改进和优化，以便进一步提高产品的性能和质量。
从上述步骤可以看出，智能电子产品设计与开发是一个不断优化的过程，需要跨越多个领域的专业技术，完成一个精细的设计过程。
因此，需要不断学习和突破自我，才能逐步提高产品的设计水平，迎合市场的需求。
智能电子产品的设计关键点智能电子产品的设计，除了上述步骤外，还需要特别关注以下几个方面的设计。
1. 电源管理：电源管理对于所有电子产品都是重要的，特别是对于智能电子产品来说。
考虑到用户的便携性，电池续航能力、待机功耗和充电方案都需要得到优化和解决。
2. 用户界面设计：智能电子产品的用户界面设计也是关键因素。
从人机交互的角度出发，需要考虑到用户操作的便捷性、图形界面的美观度和易用性等。
2023高职 智能电子产品设计与开发赛项正式赛卷及评分标准(正式赛卷)
2023年全国职业院校技能大赛高职组“GZ029智能电子产品设计与开发”赛项一、最终赛题赛卷九：模拟工业传送带物品检测系统的设计与开发（赛前已挂网），赛题中的可变部分信息补充如下：(一)印刷电路板设计约束条件1（竞赛任务1.4）1.采用单面板布线，可使用跳线；2.PCB板布线的最小宽度10mil；3.PCB板电气最小间距10mil；4.PCB板的最小过孔直径20mil；5.必须设置禁止布线框，禁止布线框距板边沿间距不小于50mil；6.添加泪滴和覆铜。
(二)电路板布局2（竞赛任务1.4）矩形：60mm（高）×40mm（宽）(三)印刷电路板设计约束要求条件2（竞赛任务1.5）1.PCB结构布局：外形尺寸80.0000mm×110.0000mm；PCB板双面布线，按键和THT元器件位于PCB正面，其它SMT元器件位于PCB反面。
2.S1-S16为按键，采用4×4布局，中心间距约为13.46mm（530mil）。
3.电气最小间距设置为10mil。
4.电源网络（VCC、GND）首选线宽20mil，最小线宽为10mil；其它信号线线宽设置为10mil。
5.过孔直径设置为22mil，过孔孔径设置为10mil。
6.添加泪滴和覆铜。
(四)3D元件建模（竞赛任务1.5）元器件2：SIP2插针(五)典型功能故障电路板（竞赛任务1.6）故障电路板4：基本单元组合电路（自动烘手电路）(六)背景色（竞赛任务1.10）2号背景色：黑色（RGB值：0，0，0）(七)物品形状（竞赛任务1.10）2号形状：六边形（）(八)物品颜色（竞赛任务1.10）1号颜色：蓝色（RGB值：0，0，255）(九)物品组合（竞赛任务1.10）1号物品组合：干扰物品种类8种,干扰物品数量静态18个、慢速36个、快速100个，由软件自动生成。
二、题目内容(一)指定功能电路1.从竞赛现场下发的元器件清单（附表1）中选择合适的元器件，自主设计一功能电路，能够实现竞赛平台中的RS-485通信模块功能；2.功能电路的各种外部接口由参赛队伍根据所使用的竞赛平台自行确定；3.利用电路仿真软件对所设计的功能电路进行仿真（可使用开关、LED 等元件配合），并将仿真结果截图；。
智能电子产品的设计和应用
智能电子产品的设计和应用第一章：引言在当今社会，智能电子产品已经广泛应用于人们的工作和生活中。
智能电子产品的设计和应用对现代科技产业的发展具有重要意义，并受到越来越多的关注。
本文将阐述智能电子产品的设计和应用，并探讨其在现代科技产业中的发展趋势。
第二章：智能电子产品的设计智能电子产品的设计是指通过技术手段实现产品的智能化功能。
智能电子产品的设计需要考虑产品的可靠性、稳定性和可拓展性等因素。
以下是智能电子产品的设计流程：1.确定产品的功能和技术要求智能电子产品的设计需要首先确定产品的功能和技术要求。
确定产品的功能和技术要求需要充分了解市场需求和用户需求，以确保产品能够满足用户的使用需求。
2.软硬件设计在软硬件设计阶段，需要考虑产品的性能和可行性。
硬件设计需要规划产品的外形设计和机械结构设计，以确保产品的外观美观和机械稳定性。
软件设计需要编写程序代码和驱动程序，以实现产品的智能化功能。
3.产品测试和优化在产品测试和优化阶段，需要对智能电子产品的性能和稳定性进行测试。
通过测试和优化能够发现并修复产品的缺陷和问题，提高产品的质量和稳定性。
第三章：智能电子产品的应用智能电子产品的应用广泛，比如智能穿戴设备、智能家居设备、智能医疗设备、智能制造设备以及智能交通设备等。
以下列举几种典型的智能电子产品应用：1.智能穿戴设备智能穿戴设备是指可以佩戴在人体上的智能电子产品。
智能穿戴设备可以实现用户的健康监测、运动记录以及生活管理等功能。
比如腕带式智能手表、智能眼镜等。
2.智能家居设备智能家居设备是指通过智能化技术自动化管理家庭生活的设备。
智能家居设备可以实现智能化控制家庭照明、温控、安防等系统，提高家庭生活的便利性和舒适度。
3.智能医疗设备智能医疗设备是指通过智能化技术提高医疗系统的效率和安全性的设备。
智能医疗设备可以实现远程医疗、健康监测、药物管理等功能，提高医疗服务的效率和质量。
第四章：智能电子产品的发展趋势随着人工智能技术的发展和生物识别技术的普及，智能电子产品的发展趋势将是多样化和个性化发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程介绍
训练项目的设计：在每个学习情境中设计了若干个 由简单到复杂的训练项目。
课程介绍
学好本课需要的设备与工具
1.硬件方面：PIC单片机实训板、电脑、调试/烧录器 （ICD2、PICKit3或ICD3）、单相程控标准源（或单 相电能表校验装置）、示波器、信号发生器、稳压 电源等。
ICD2调试/烧录器
拓展项目I 数码管串行显示系统的设计与测试
训练项目4 16×16LED点阵显示系统的设计与测试 拓展项目II 16×64LED点阵显示系统的设计与测试 训练项目5 字符型LCD显示系统的设计与测试 拓展项目III 点阵型LCD显示系统的设计与测试
训练项目1 跑马灯的仿真与演示
任务1 实现单个指示灯闪烁
制作8位LED的跑马灯，并能控制LED跑马的速度。
任务2的实训步骤
第1步：根据任务要求，进行系统框图设计。
发光 二极管
POR TB PIC18F452
任务2的实训步骤
第2步：在Protues仿真软件上，绘制仿真图。
任务2的实训步骤
第3步：绘制程序流程图。
开始
PORTB端口初始化 只点亮第1只灯 延时
1. 芯片引脚
PORTA: RA0—RA3
PORTB: RB0—RB7
PORTC: RC0—RC7
PORTD: RD0—RD7 PORTE: RE0—RE2
2. 存储器构成
片内程序存储器 器件 闪存 （字节） 16K 32K 单字 指令数 8192 16384 数据 EEPROM （字节） 256 256
程序 存储器 数据 存储器 CPU
哈佛结构
冯·诺曼结构
CPU
程序和数据 存储器
1.1 什么是PIC单片机
PIC单片机家族
16位 8位 DsPIC PIC18 PIC16 PIC12F PIC16C5x PIC12C5xx 24位 16位 14位 12位 程序 存储 器宽 度
数据 存储 器宽 度
8位 8位
分析程序运行过程。
第7步：通过PICKit3调试/烧录器，把程序下载到 PIC单片机实训板上。
知识链接
1.1 什么是PIC单片机 1.2 认识PIC单片机C语言
1.1 什么是PIC单片机
PIC单片机采用“哈佛结构”体系 哈佛结构是一种将程序指令存储和数据存储分开的存 储器结构。即程序存储器和数据存储器是两个独立的 存储器，每个存储器独立编址、独立访问。
低档单片机：PIC1654、PIC16C57C等。 中档单片机：PIC16F877、PIC16F73等。 高档单片机：PIC18F452、PIC18F4520 等。 DSPIC单片机(16位单片机)：单片机
8位单片机
1.1 什么是PIC单片机
PIC18F452单片机结构
1. 芯片引脚
PIC单片机实训板 PICkit3调试/烧录
ICD3调试/烧录器
程控标准源
2.软件方面：MPLAB IDE集成开发环境和Proteus仿真软件。
MPLAB IDE集成开发环境
Proteus仿真软件
Proteus仿真效果
学习情境一 仪表显示系统的设计与测试
训练项目1 跑马灯的仿真与演示 训练项目2 数码管静态显示系统的设计与测试 训练项目3 数码管动态显示系统的设计与测试
小结
训练项目：跑马灯的仿真与演示
1. 任务1 实现单个指示灯闪烁
2. 任务2 实现8个指示循环闪烁
知识链接：
1.1 什么是PIC单片机 1.2 认识PIC单片机C语言
问题与思考：
在任务2中，如何实现8个发光二极管由上到下再到上
的流水闪烁？
THE END
THANK YOU
智能电子产品设计与测试
课程介绍
教学内容：以PIC单片机技术、C语言程序设计、电子 产品设计方法、Proteus虚拟仿真等内容作为主要的教 学内容。 教学载体：选取广东雅达电子股份有限公司生产的 “单相交流电压智能数显仪表”（简称数显仪表）作 为贯穿本门课程的教学载体。
数显仪表实物
课程介绍
学习情境的设计：根据“单相交流电压智能数显仪 表”的功能，将其分解为显示系统、键盘系统、信号 测量系统、通信系统和模拟量输出系统五个部分。针 对每个模块的功能要求，设计了“5+1”个学习情境。
任务2 实现8个指示灯循环闪烁
任务1的描述：采用PIC18F452单片机的PORTX.x
任意端口控制1个LED发光二极管，在Proteus仿真
软件和PIC单片机实训板上，实现LED闪烁，并能控 制其闪烁速度。
任务1的实训步骤
第1步：根据任务要求，进行系统框图设计。
RB0
发光 二极管
PIC18F452
任务1的实训步骤
第2步：在Protues仿真软件上，绘制仿真图。
任务1的实训步骤
第3步：绘制单个指示灯闪烁程序流程图。
开 始
端口初始化 给RB0赋低电平 延 时 给RB0赋高电平 延 时
任务1的实训步骤
第4步：在MPLAB IDE软件中，新建工程、新建源 文件。并根据程序流程图，编写相应程序。
基于单片机的C语言特点
1.具有C语言上述特点 2.编译后的可执行代码占用系统资源越少越好
1.2 认识PIC单片机C语言
PIC单片机C编译器 一般有：Hitech、CCS、IAR等
Hitech公司的PICC18编译器具有可靠的稳定性、高 效的代码，被广泛应用于PIC单片机进行系统设计， 本课程采用该编译器，正版PICC18编译器软件需要 购置，但Hitech公司网站上有限时的试用版，用户 可以下载试用。
① 只点亮第3只灯 延时 …… ……
只点亮第2只灯
延时 ①
只点亮第8只灯 延时
任务2的实训步骤
第4步：在MPLAB IDE软件中，新建工程、新建源 文件。并根据程序流程图，编写相应程序。
第5步：对程序进行编译、修改，直到“Out put”窗 口没有错误为止。
第6步：进行电路仿真，MPLAB与Protues联机仿真，
片内RAM （字节）
PIC242 PIC252
768 1536
PIC442 PIC452
16K 32K
8192 16384
768 1536
256 256
1.2 认识PIC单片机C语言
C语言特点
1.编写代码效率高 2.软件调试直观 3.维护升级方便 4.代码的重复利用率高 5.便于跨平台修改，直到“Out put”窗 口没有错误为止。
第6步：进行电路仿真，MPLAB与Protues联机仿真，
分析程序运行过程。
第7步：通过PICKit3调试/烧录器，把程序下载到 PIC单片机实训板上。
任务2 实现8个指示灯循环闪烁
任务2的描述：采用PIC18F452单片机的PORTB、 PORTC 或PORTD任意端口的8个引脚控制8个LED发 光二极管，在Proteus仿真软件和PIC单片机实训板上，
