《智能电子产品设计与制作》课程标准
智能电子产品设计与制作1、智能电子产品设计概述

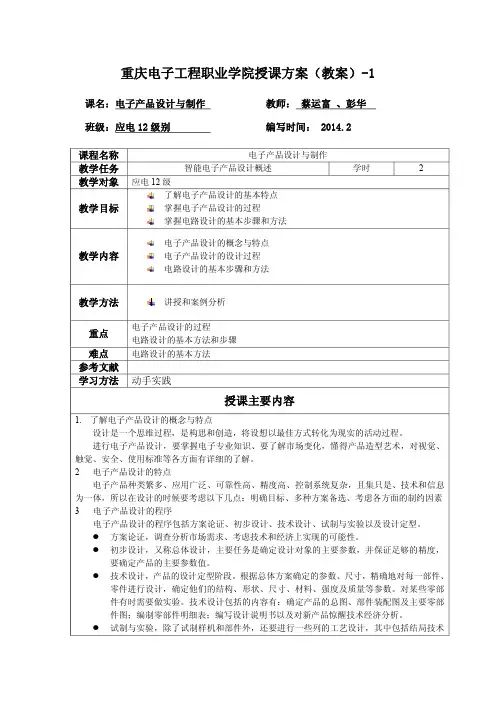

重庆电子工程职业学院授课方案（教案）-1课名：电子产品设计与制作 教师： 蔡运富 、彭华班级：应电 12 级别 编写时间： 2014.2课程名称电子产品设计与制作教学任务智能电子产品设计概述 学时 2 教学对象应电 12 级教学目标了解电子产品设计的基本特点 掌握电子产品设计的过程掌握电路设计的基本步骤和方法教学内容电子产品设计的概念与特点 电子产品设计的设计过程 电路设计的基本步骤和方法教学方法讲授和案例分析重点电子产品设计的过程电路设计的基本方法和步骤难点电路设计的基本方法参考文献学习方法动手实践授课主要内容1. 了解电子产品设计的概念与特点设计是一个思维过程，是构思和创造，将设想以最佳方式转化为现实的活动过程。
进行电子产品设计，要掌握电子专业知识、要了解市场变化，懂得产品造型艺术，对视觉、 触觉、安全、使用标准等各方面有详细的了解。
2 电子产品设计的特点电子产品种类繁多、应用广泛、可靠性高、精度高、控制系统复杂，且集只是、技术和信息 为一体，所以在设计的时候要考虑以下几点：明确目标、多种方案备选、考虑各方面的制约因素 3 电子产品设计的程序电子产品设计的程序包括方案论证、初步设计、技术设计、试制与实验以及设计定型。
l方案论证，调查分析市场需求、考虑技术和经济上实现的可能性。
l初步设计，又称总体设计，主要任务是确定设计对象的主要参数，并保证足够的精度， 要确定产品的主要参数值。
l技术设计，产品的设计定型阶段。
根据总体方案确定的参数、尺寸，精确地对每一部件、 零件进行设计，确定他们的结构、形状、尺寸、材料、强度及质量等参数。
对某些零部件有时需要做实验。
技术设计包括的内容有：确定产品的总图、部件装配图及主要零部件图；编制零部件明细表；编写设计说明书以及对新产品惊醒技术经济分析。
l试制与实验，除了试制样机和部件外，还要进行一些列的工艺设计，其中包括结局技术问题、工艺装配、制订零件加工方法、部件装配及整机装配等，并按规定进行整机的静 态动态实验，以考核产品的规定性能l设计定型，在经过鉴定确认后，确定下产品的设计，并开始小批量量产。
《智能电子产品设计与制作》教学大纲
《智能电子产品设计与制作》教学大纲学分：9总学时：144学时适用专业：电子信息工程技术专业1、课程定位《智能电子产品设计与制作》是电子信息工程技术专业课程体系中的一门主干课程，本课程的任务是通过本学习领域的技能培养，使学生具备智能仪器仪表应用系统的硬件模块设计能力，具备具体模块的电子线路的设计、焊接、调试能力，提高学生的实际操作能力，使用仪器仪表的能力，数据与结果的分析处理能力等。
2、课程目标本课程的课程目标是使学生掌握智能仪器仪表产品设计、制作、生产的基本步骤和要求，学生学习完本课程后应达到的具体能力目标为：✧具备智能仪器仪表应用系统的硬件模块设计能力，具备具体模块的电子线路的设计、焊接、调试能力✧具备软件设计及调试能力✧具备硬件、软件联机调试的能力✧具备误差处理及故障分析排除能力✧掌握智能仪器仪表产品设计、制作、生产的基本步骤和要求3、教学内容与学时分配内容模块顺序及对应的学时学习情境1：数码管显示接口技术以单片机实验主板，单片机数码管实验板为学习载体，了解单片机的基本结构组成，学习单片机的存储器配置情况，了解掌握并行接口结构及使用注意事项，了解单片机的引脚功能。
（1）单片机的概念。
（2）单片机的基本结构组成。
（3）51单片机的存储器配置情况。
（4）并行接口结构及使用注意事项。
（5）单片机的引脚功能。
（6）数码管显示接口技术。
学习情境2：霓虹灯的设计与制作以单片机实验主板，单片机I/O实验板为学习载体，学习汇编语言指令系统的应用。
（1）单片机的指令时序。
（2）掌握汇编语言的的指令格式。
（3）常见的寻址方式的概念、寻址空间。
（4）算术运算指令。
（5）逻辑控制类指令。
（6）霓虹灯程序调试。
学习情境3：模拟交通灯系统设计与制作以单片机实验主板，交通灯实验板、面包板，相应电子元器件为学习载体，学习汇编语言指令系统。
（1）控制转移指令。
（2）位操作指令。
（3）伪指令的格式和用法。
（4）汇编语言程序设计方法。
《智能产品开发与实践》课程标准
《智能产品开发与实践》课程标准【课程名称】智能产品设计与实践【适用专业】高等职业教育智能产品开发专业一、课程定位1．课程性质本课程为智能产品开发专业职业技能核心课程。
2．课程任务通过本课程学习培养学生智能产品设计与开发的综合能力，包括产品设计、电路板设计、PCB绘制、控制器选型、控制程序的编写与调试、外围电路设计、通信协议的应用、智能功能的开发等。
3．课程衔接本课程的前序课程为《C51单片机》、《嵌入式系统应用》后续课程为《顶岗实习》。
二、课程目标通过本课程学习，理解智能产品开发过程中涉及到的诸多电子和软件技术，如电子器件和电子电路，能够根据实际要求完成项目电路的设计、制作、调试，培养学生基本专业技能、积极参与意识、责任意识、协作意识和自信心，使教学过程更有目的性和针对性。
养成良好的沟通能力与团队协作精神，具有安全文明的工作习惯、良好的职业道德、较强的质量意识和创新精神。
具体应具备以下能力：1．理解智能产品结构设计与生产过程的基本概念；2．理解智能产品的热设计基本原则，自然散热标准；3．各种电子手册及资料的阅读能力，把英语作为分析技术资料的辅助工具。
4．电子设备电磁兼容设计、屏蔽技术、接地技术5．智能电子产品印刷电路板制造工艺；6．智能电子产品装配焊接技术、安装技术、焊接工具、焊料、焊机、焊接工艺；7．智能电子产品连装技术，搭接、绕接、压接；8．智能产品控制程序编写与调试；9．智能产品常用无线通信技术；10．智能产品使用说明书的编写。
【教学内容】三、考核与评价其中过程考核包括4个项目，总分为100分，乘以权值0.7。
第一个项目占20%，第二个项目占25%，第三个项目占30%，第四个占25%，过程考核涵盖项目任务的全过程，主要包括项目实施等几个方面，见表3。
表3 过程考核方式与考核标准。
《智能电子产品设计与制作》课程标准
课程名称：智能电子产品设计与制作学分：4计划学时：64适用专业：应用电子技术1．前言1.1课程性质本课程是针对电子行业的电子产品开发技术员岗位从事电子产品开发的方案设计，是应用电子技术专业的一门拓展课。
先修课程是传感器技术与应用、微控制器选择与应用。
通过本课程的学习，使学生综合运用单片机、传感器、智能仪器的基本理论知识，开发设计单片机相关产品、单片机应用系统调试、测试与维护。
为从事嵌入式系统生产第一线的技术和管理工作打下坚实的基础。
1.2设计思路本课程的设计思路是以学生的职业能力为中心，以职业活动为导向，突出能力目标，以学生为主体，以项目任务作为载体进行能力的训练。
采用基于工作过程的教学模式，以真实的产品为项目载体来开展教学，让学生真正感受到日常实训与实际产品开发的区别，并体验社会对单片机工程师的要求。
通过各项任务模拟，进一步加强学生职业意识，提升职业素养。
2．课程目标2.1总体目标《智能电子产品设计与制作》课程是基于理论学习之上、旨在锻炼学生实际应用能力，培养学生的基于单片机的智能产品的设计能力，使学生达到能参与或独立设计开发简单的单片机相关产品。
通过本课程的学习，使学生具有单片机系统编程和设计的知识与技能，具备较高的职业素质，具有调试单片机系统程序和设计最小单片机系统的能力，能解决程序调试和系统设计中遇到的问题。
2.2具体目标2.2.1知识目标(1)掌握单片机内部资源的规划方法。
(2)掌握单片机系统中的基本技术概念，并在设计项目中灵活运用。
(3)掌握程序设计过程中解决常见问题的程序算法。
(4)掌握单片机产品的调试、测试的方法。
(5)掌握单片机产品设计过程中的成本控制方法。
2.2.2能力目标(1)能根据设计任务进行单片机造型。
(2)能根据项目设计要求，进行单元电路的设计。
(3)能对设计的任务进行软件程序功能划分。
(4)能用单片机产品开发工具进行软件编程、调试及软硬件联调。
(5)能熟练使用常用的工具和电子仪器，完成项目产品的参数、性能的测试。
《电子产品设计与制作》课程标准
《电子产品设计与制作》课程标准一．课程信息课程名称：电子产品设计与制作课程类型：（电子、通信技术专业专业必修课）课程代码：（07080154）授课对象：（电子、通信类专业）学分：（4学分）先修课：（电路基础、模拟电子技术、数字电子技术）学时：（60学时）后续课：（无）制定人：郑运刚制定时间：2014年7月10日二．课程性质、任务和目的电子产品设计与制作是电子及通信专业的主要技术基础课。
它建立在电路基础、模拟电子技术、数字电子技术等课程的基础之上，本课程的任务是使学生学会使用软件绘制电路原理图以及印制板电路图，为以后的学习和专业工作打下坚实的基础。
三．课程设计（一）．课程目标设计（1）能力目标1）逐步培养学生具有比较熟练认图、识图的能力；2）灵活使用软件的能力；3）综合运用所学知识分析和解决实际问题的能力；4）初步概括、总结问题的能力；5）自学能力。
（2）知识目标1）熟练掌握软件的使用；2）掌握各种环境参数的设置；3）能熟练应用软件绘制各种电路图；4）能熟练绘制各种电路的图；5）以实际项目促进学生能力的提高；（二）。
课程课时分配课时分配表四．课程的主要内容与学时分配（一）设计入门（4学时）1．简介、软件安装、设计简介（2学时）2．软件基本配置、工程项目文件操作、制板基础。
（2学时）（二）原理图设计（18学时）1．原理图编辑器。
（4学时）2．图纸和栅格设置。
（2学时）3．设置自定义图纸和标题栏。
（4学时）4．设置元件库与元件放置。
（4学时）5．放置电源接地符号和电路的端口、调整元件布局与电气连接、元件属性调整。
（2学时）6．绘制电路波形、放置说明文字、文件保存与退出。
（2学时）（三）原理图器件设计（8学时）1．原理图元件库的建立与维护。
（4学时）2．原理图元器件制作。
（2学时）3．元器件属性设置。
（2学时）（四）设计基础（10学时）1．印制板的作用、种类、概念。
（2学时）2．印制板的结构与相关组件。
《智能电子产品设计与制作》课程教学大纲.doc
《智能电子产品设计与制作》课程教学大纲一、课程名称及代码课程名称：智能电子产品设计与制作课程代码：ZCC306021二、适用教育层次及专业教育层次：高职专科适用专业：物联网技术创新专业三、学分、学时学分数：6学时数：80四、课程类型课程性质：专业课课程类别：理论课+实践课五、先修课程名称及代码ZBB301002--C++程序设计Ⅰ；ZBB301003--C++程序设计Ⅱ；六、教学目标通过本项目让学生学会STM32单片机编程，根据原理图和芯片手册进行程序设计，了解MODBUS协议、NRF24L01的通信原理、无刷电机控制原理。
1．知识目标1）了解设计电子产品程序；2）了解电子产品的工艺要求；2．能力目标1）编写和调试硬件的初步能力。
2）编写和调试软件的初步能力。
七、教学内容及要求对STM32外设，如GPIO，AD，DA，PWM，USART，SPI的使用能力，顺序结构、选择结构、循环结构、函数、指针的程序设计能力。
八、教学时数分配项目名称任务名称时数项目一：使用手机APP控制开发板LED 亮灭任务1、STM32概述，安装包获取，环境配置2任务2、STM32GPIO讲解2任务3、STM32定时器2任务4、STM32串口发送与接收4任务5、通过串口助手控制LED亮灭4任务6、通过APP自定义协议控制LED亮灭2项目二：使用外部中断完成各种按键读取与控制任务1、STM32按键原理2任务2、GPIO输入模式详解2任务3、STM32外部中断4任务4、STM32轮询按键读取2任务5、通过外部中断完成按键获取2项目三：使用组态屏与开发板通信，完成LED控制，AD读取显示任务1、组态屏编程软件，使用软件进行仿真2任务2、MODBUS协议详解4任务3、分析屏幕发来数据，解析协议2任务4、对组态屏进行编程，控制LED亮灭4任务5、STM32AD的使用2任务6、通过DMA方式读取AD串口打印4任务7、对组态屏进行编程采集AD数据并显示2项目四：使用STM32配置NRF24L01，完成二个模块的无线通信任务1、STM32SPI设置和使用2任务2、NRF24L01的模块使用2任务3、通过SPI协议完成NRF24L01的配置4任务4、使用NRF24L01进行数据传输2任务5、使用NRF24L01进行接收数据2任务6、编程完成一对NRF24L01的数据通信4项目五：使用stm32实现有感无刷电机的控制任务1、STM32PWM的配置和使用2任务2、配置四路PWM，控制LED亮度2任务3、通过组态屏控制LED亮度2任务4、BLDC控制的设计2任务5、学习BLDC驱动原理，编程控制BLDC4任务6、使用NRF24L01设计遥控，远程控制BLDC4九、课程评价方法每个阶段性任务进行打分，根据学生完成情况酌情给分（70%）。
电子产品设计与制作课程标准(原教学大纲)模板
目录2017级信息技术公共课课程标准 (1)《办公应用》（课程编码XXXX）课程标准 (2)《大学语文》(课程编码XXXX)课程标准 (14)2017级软件技术专业课程标准 (58)《SQL Server数据库技术》(课程编码XXXX)课程标准 (59)注意：目录格式按照上面格式，课程编码各系部提供。
《电子产品设计与整理》课程代码: （系部查询）课程名称：电子产品设计与整理课程类型: （理论+实践）课总学时：64学时理论学时：48学时实训学时：16学时学分：4学分适用对象: 2017级智能化楼宇专业、2017级交通专业先修课程：无第一部分前言一、课程性质与地位1、课程性质电子产品设计与整理是楼宇及交通专业的主要技术基础课。
它建立在电路基础、模拟电子技术、数字电子技术等课程的基础之上，本课程的任务是使学生学会使用Protel软件绘制电路原理图以及印制板电路图，为以后的学习和专业工作打下坚实的基础。
2、课程定位《电子产品设计与整理》对学生毕业后从事电子电路辅助设计岗位起着重要支撑作用。
本课程设计通过设计智能电子产品实物方式，采取项目教学的方法培养学生电子线路的组装调试能力、软件编程能力、智能电子产品设计与应用能力和创新能力，本课程与前修课程《电子技术》、《传感器与自动检测》和《电子产品整理实训》相衔接，共同培养学生将理论知识融到实际项目开发系统中的综合应用能力；与后继课程《毕业设计》、《顶岗实习》相衔接，共同培养学生对实际项目的综合设计、开发及应用能力。
为以后就业从事生产和科研工作提供较强的动手技能。
二、课程基本理念是一门集电子技术与设计理论为一休的综合性的交叉学科，它综合运用这两个学科的概念和方法，形成了自己独立的体系。
学习计算机网络基本原理课程之前，应很好地掌握计算机系统结构、计算机原理、计算机软硬件知识及通信所需的相关技术。
以解决显性知识与默会知识、必备知识与拓展知识、理论知识与实践知识融会贯通为目的，充分体现教学做一体化的行动导向教学模式，从而模拟真实工作过程，实施项目引导、任务驱动。
智能电子产品设计与制作单元课程设计24[1]
![智能电子产品设计与制作单元课程设计24[1]](https://img.taocdn.com/s3/m/667e501af524ccbff0218427.png)
任务引入 计划、决策
任务实施 检查
错误分析 任务再实施 检查、总结
作业
考核项目 综合能力 （25分）
职业素养 （30分）
技能 （30分）
敬业精神 （15）
教师评价
优秀
良好
及格
不及格
能够合理选择电路 模块；正确绘制电 路图；正确连接电 路；正确编程实现 既定功能。（23—25 分）
能够完成电路图绘
制；完成接线和实 现 部 分 功 能 。 （ 1822分）
基本完成电路图接 线和程序编制，未 能完成既定功能。 （15-17分）
态。能够实现一 驱 动 段 码 LCD 显 示 检测
铂电阻的数
键一仪和一键多 式 液 晶 显 一行字符 2.1.2使用热电偶 字 温 度 显 示
任 义程序的设计 示 器 显 示 1.3.2
实现温度到电压 器
务 1.1.2 使 用 四 个 12345678 LCD 人 机 的转换
2.2.2 实 现 基
智能温度控制器检测系统设计
子 项 目
1-1： 制作数码 管计数器
1-2 ： 制 作段码式 液晶数据 显示器
1-3 ： 设 计 LCD 综 合信息显 示屏
2-1：温度检测
2-2：AD转换
1.1.1 使 用 开 发 1.2.1 1.3.1 使 2.1.1 使 用 2.2.1实现基
板，读取按键状 用 HT1621 用 字 符 型 DS18B20实现温度 于ADC0809 和
任务引入 计划、决策
任务实施 检查
错误分析 任务再实施 检查、总结
作业
路漫漫其悠远
