初中物理多种方法测电阻方法（二）测电阻的几种特殊方法1．只用电压表，定值电阻Ｒ0，不用电流表(伏阻法)所给器材：（电源（电压未知）、R X（要求：画出实验电路图，写出实验步骤和表达式）方法一：如果只用一只电压表，用图3所示的电路可以测出未知Ｒｘ的阻值。
具体的作法是：1、电压表测出Ｒx两端的电压为Ｕx；2、再用这只电压表测出定值电阻Ｒ0两端的电压为Ｕ0。
根据测得的电压值Ｕx、Ｕ0和定值电阻的阻值Ｒ0，可计算出Ｒｘ的值为：用这种方法测电阻时一只电压表要连接两次。
方法二：如果只用一个电压表，并且要求只能连接一次电路，用图4所示的电路可以测出未知Ｒｘ的阻值。
具体的作法是1、先闭合Ｓ1，读出电压表的示数为Ｕ1，2、再同时闭合Ｓ1和Ｓ2，读出这时电压表的示数为Ｕ２。
根据测得的电压值Ｕ1、Ｕ2和定值电阻的阻值Ｒ0。
根据分压公式可计算出Ｒｘ的值：方法三：实验步骤：1、S接a时，读出电压表示数U1；2、S接b时，读出电压表示数U2。
表达式：方法四、实验步骤：1、S断开时，读出电压表示数U1；2、S闭合时，读出电压表示数U2。
表达式：以上方法，需要测量两次电压，所以也叫“伏伏法”；根据所给器材有电压表和一个已知阻值的电阻Ｒ0，所以又叫“伏阻法”。
2．只用电流表定值电阻的阻值Ｒ0，不用电压表（安阻法）所给器材：（电源（电压R X，要求：画出实验电路图，写出实验步骤和表达式）方法一：如果只用一只电流表，用图6所示的电路可以测出未知Ｒｘ的阻值。
实验步骤：1、闭合S，先测出R的电流I1；2、拆下电流表，接到另一支路上，测出R x的电流I2。
根据测得的电流值Ｉ0、Ｉx和定值电阻的阻值Ｒ0，计算出Ｒｘ的值为方法二：用图7所示的实验电路也可以测出未知Ｒｘ的阻值。
1、先闭合开关Ｓ2，读出电流表的示数为I1，2、再断开Ｓ2闭合Ｓ1，读出这时电流表的示数为I2。
根据测得的电流值I1、I2和定值电阻的阻值Ｒ0。
根据分流公式可计算出Ｒｘ的值：方法三：实验步骤：1、S断开时，读出电流表示数I1；2、S闭合时，读出电流表示数I2。
测量电阻的其他方法
测量电阻的其他方法

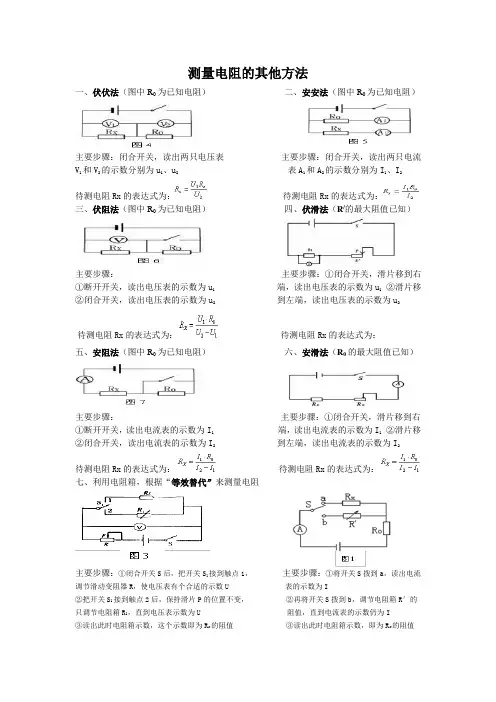

一、伏伏法（图中R0为已知电阻）二、安安法（图中R0为已知电阻）
主要步骤：闭合开关，读出两只电压表主要步骤：闭合开关，读出两只电流V1和V2的示数分别为u1、u2表A1和A2的示数分别为I1、I2
待测电阻Rx的表达式为：待测电阻Rx的表达式为：
三、伏阻法（图中R0为已知电阻）四、伏滑法（R/的最大阻值已知）
主要步骤：主要步骤：①闭合开关，滑片移到右
①断开开关，读出电压表的示数为u1 端，读出电压表的示数为u1 ②滑片移
②闭合开关，读出电压表的示数为u2 到左端，读出电压表的示数为u2
待测电阻Rx的表达式为：待测电阻Rx的表达式为：
五、安阻法（图中R0为已知电阻）六、安滑法（R0的最大阻值已知）
主要步骤：主要步骤：①闭合开关，滑片移到右
①断开开关，读出电流表的示数为I1 端，读出电流表的示数为I1 ②滑片移
②闭合开关，读出电流表的示数为I2 到左端，读出电流表的示数为I2
待测电阻Rx的表达式为：待测电阻Rx的表达式为：
七、利用电阻箱，根据“等效替代”来测量电阻
主要步骤：①闭合开关S后，把开关S1接到触点1，主要步骤：①将开关S拨到a，读出电流调节滑动变阻器R，使电压表有个合适的示数U 表的示数为I
②把开关S1接到触点2后，保持滑片P的位置不变，②再将开关S拨到b，调节电阻箱R＇的只调节电阻箱R1，直到电压表示数为U 阻值，直到电流表的示数仍为I
③读出此时电阻箱示数，这个示数即为R x的阻值③读出此时电阻箱示数，即为R x的阻值。
伏阻法跟安阻法
伏阻法跟安阻法初中物理多种方法测电阻方法测电阻的几种特殊方法 1.只用电压表，定值电阻R 0,不用电流表（伏阻法）所给器材：（电源（电压未知）、开关、匡 压表、定值电阻 R 、导线若干、未知电阻 RX （要求：画出实验电路图，写出实验步骤和表达式）2.只用电流表定值电阻的阻值R 0,不用电压表（安阻法）所给器材：（电源（电压未知） 开关、 电流表、定值电阻―R 、导线若干、未知电阻 R x ，要求：画出实验电路图，写出实验步骤和表达式）（要求：画出实验电路图，写出实验步骤和表达式，尽可能想出多种方法）3、已知最大阻值的滑动变阻器和电压表或电流表所给器材：（电源（电压未知）、开关、 电流表或电压表、最大阻值为 R 的滑动变阻器、导线若干、未知电阻和表达式） R x ,要求：画出实验电路图，写出实验步骤4.等效替代法。
所给器材：电源（电压未知）、开关、 电压表、电阻箱、 导线若干、未知电阻 R x伏阻法跟安阻法初中物理多种方法测电阻方法（二）测电阻的几种特殊方法1.只用电压表，定值电阻R 0,不用电流表（伏阻法）所给器材：（电源（电压未知）、开关、电压表、定值电阻 R 、］导线若干、未知电阻 R X （要求：画出实验电路图，写出实验步骤和表达式） 方法一：如果只用一只电压表，用图 3所示的电路可以测出未知Rx 的阻值。
具体的作法是:1、 电压表测出R x 两端的电压为U X ；2、 再用这只电压表测出定值电阻R o 两端的电压为U °。
根据测得的电压值U x 、U °和定值电阻的阻值R o ,可计算出Rx 的值为：用这种方法测电阻时一只电压表要连接两次。
二:如果只用一个电压表，并且要求只能连接一次电路，用图 4所示可以测出未知Rx 的阻值。
具体的作法是1、 先闭合S 1,读出电压表的示数为U 1,2、 再同时闭合S 1和S 2,读出这时电压表的示数为U 2。
根据测得的电压值U 1、U 2和定值电阻的阻值R °。
安阻法测电阻和伏阻法测电阻
安阻法，因为没有电压表，所以就将已知电阻与未知电阻并联，用电流表分别测出两电阻的电流，用已知电阻两端电压代替未知电阻两端电压。
1、替代法测电路图实验步骤:表达式：Rx=2、只有电流表（无电压表）如何测电阻.电路设计实验步骤:表达式：Rx=3、若没有定值电阻R0,有一个最大阻值为R0的滑动变阻器,能否测出待测电阻Rx 呢（有电流表）.电路设计实验步骤:表达式：Rx=4：伏阻法，因为没有电流表，所以就将已知电阻与未知电阻串联，用电压表分别测出两电阻的电压，用已知电阻电流代替未知电阻电流。
.电路设计实验步骤:表达式：Rx=5：若没有定值电阻R0,有一个最大阻值为R0的滑动变阻器,测出待测电阻Rx (有电压表）.电路设计实验步骤:表达式：Rx=练习：额定电压为 3.8V的小灯泡测出正常发光时的电阻。
已知器材有：电流表、定值电阻（阻值为10欧）、电源、开关、导线、滑动变阻器。
设计电路。
答案安阻法，因为没有电压表，所以就将已知电阻与未知电阻并联，用电流表分别测出两电阻的电流，用已知电阻两端电压代替未知电阻两端电压。
1.替代法测（1）用电流表测出通过Rx的电流为I；（2）接上电阻箱R’调节阻值使电流表的示数仍为I；（3）则Rx=R’。
2、只有电流表（无电压表）如何测电阻1.电路设计实验步骤:（a）S闭合测出R0的电流为I0;U=I0*R0（b）在测出Rx的电流为Ix ;U=Ix*Rx（c）Rx=I0*R0/Ix改进方案一：实验步骤:(1)S1合，S2开电流表的示数为I1；（U=I1*Rx）（2）S2合，S1开电流表的示数为I2；（U=I2*R0 ）（3）Rx= I2*R0/I1改进方案二：实验步骤（a）S1合S2开测出电流表的示数为I1; U=I1*Rx（b）S1、S2闭合测出电流表的示数为I2U=(I2–I2) *R0（c）则待测电阻Rx= （I2- I1）R0/ I13、若没有定值电阻R0,有一个最大阻值为R0的滑动变阻器,能否测出待测电阻Rx 呢（有电流表）实验步骤:(1)P到a时电流表的示数为Ia; U=Ia*Rx(2)P到b时电流表的示数为Ib; U=I b*(Rx+R0)(3)则Rx=I b*R0/(Ia-I b)知识点七：只有电流表和定值电阻串接测出待测电阻Rx实验步骤：（a）S1、S2合电流表的示数为I1；U=I1*Rx（b）S1合S2开电流表的示数为I2；U=I2*(Rx+R0）（c）Rx=I2*R0/（I1-I2）4：伏阻法，因为没有电流表，所以就将已知电阻与未知电阻串联，用电压表分别测出两电阻的电压，用已知电阻电流代替未知电阻电流。
几种测电阻的特殊方法
几种测电阻的特殊方法一、伏阻法在没有电流表的情况下就要利用串联电路电流相等的特点来求电流。
电路如图1，先将电压表接在R0两端，闭合开关读出电压表示数U0，再将电压表改接到R x两端，闭合开关，读出电压表的示数U x，则此时通过R0和R x的电流为：I x=I。
则待测电阻的阻值为：R x=图1 二、安阻法在没有电压表的情况下利用并联电路电压相等的特点来求电压。
电路如图2，先将电流表与R0串联在电路中，闭合开关，读出电流表的示数I0。
再将电流表改接与R x串联电路中，闭合开关，读出电流表的示数I x，则R0和R x两端的电压为U x=U0，则待测电阻的阻值为：R x= 图2 三、安箱法利用电阻箱可以示数的特点，采用等效替代理念，从电阻箱读出待测电阻阻值。
电路如图3，先只闭合S1读出电流表示数I。
再只闭合S2，旋动电阻箱旋盘使电流表示数仍为I。
则电阻箱示数待测电阻阻值。
图3四、伏箱法利用“串联电阻有分压的作用，分得的电压与电阻成正比”的性质来测未知电阻。
电路如图4，先将电阻箱R0阻值调到0时，读出电压表示数U0。
再调节电阻箱使电压表示数为U0/2时读出电阻箱连入电路中的阻值R0，则待测电阻R x=R0图4五、安滑法利用滑动变阻器的两个极值即0与最大值，对电路中电流的影响来测电流，再利用电源电压不变的特点列方程求出待测电阻值。
电路如图5，闭合开关先将滑片P移到连入电路阻值最小位置A，读出电流表示数I1，则电源电压U=I1R x。
再将P移到连入电路阻值最大位置B即R0，读出电流表示数I2，则电源电压U=I2（R x+R0）。
就有I1R x=I2（R x+R0）所以R x=图5六、伏滑法利用滑动变阻器的两个极值对R x两端电压的影响，再利用串联电路电流相等的特点列方程计算出待测电阻值。
电路如图6，闭合开关，先将滑片P移到左端，读出电压表示数U，即是电源电压。
再将P滑到最右端读出电压表示数U x。
则滑动变阻器两端电压U0=U-U x。

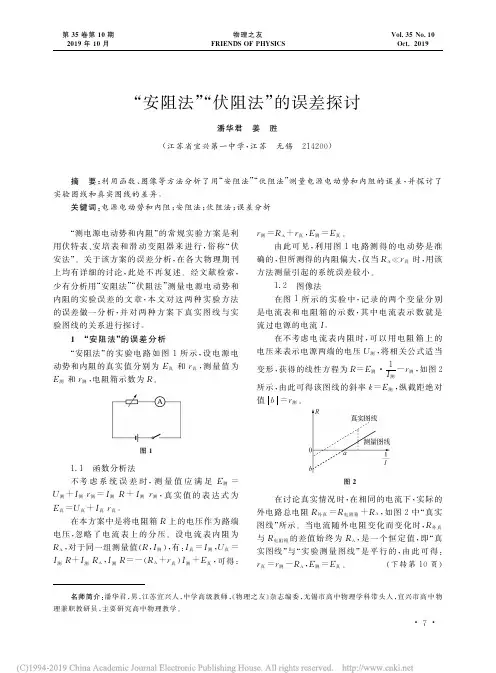

_安阻法_伏阻法_的误差探讨_潘华君
