正硅酸乙酯的水解

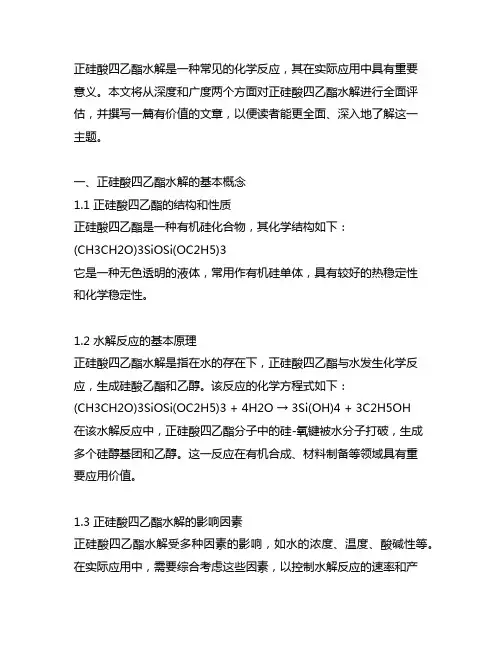

正 硅 酸 四 乙 酯水解
正硅酸四乙酯水解是一种常见的化学反应，其在实际应用中具有重要意义。
本文将从深度和广度两个方面对正硅酸四乙酯水解进行全面评估，并撰写一篇有价值的文章，以便读者能更全面、深入地了解这一主题。
一、正硅酸四乙酯水解的基本概念1.1 正硅酸四乙酯的结构和性质正硅酸四乙酯是一种有机硅化合物，其化学结构如下：(CH3CH2O)3SiOSi(OC2H5)3它是一种无色透明的液体，常用作有机硅单体，具有较好的热稳定性和化学稳定性。
1.2 水解反应的基本原理正硅酸四乙酯水解是指在水的存在下，正硅酸四乙酯与水发生化学反应，生成硅酸乙酯和乙醇。
该反应的化学方程式如下：(CH3CH2O)3SiOSi(OC2H5)3 + 4H2O → 3Si(OH)4 + 3C2H5OH在该水解反应中，正硅酸四乙酯分子中的硅-氧键被水分子打破，生成多个硅醇基团和乙醇。
这一反应在有机合成、材料制备等领域具有重要应用价值。
1.3 正硅酸四乙酯水解的影响因素正硅酸四乙酯水解受多种因素的影响，如水的浓度、温度、酸碱性等。
在实际应用中，需要综合考虑这些因素，以控制水解反应的速率和产物选择性。
二、正硅酸四乙酯水解的应用领域及意义2.1 有机合成中的应用正硅酸四乙酯水解可以提供硅醇基团，用于有机合成中的硅氧化合物合成。
通过控制水解反应条件和反应体系，可以实现对硅醇基团的选择性引入，为有机合成提供了重要的手段。
2.2 无机材料制备中的应用正硅酸四乙酯水解产生的硅醇基团可用于无机材料制备，如硅氧烷聚合反应、溶胶-凝胶法制备二氧化硅凝胶等。
这些材料在光学、催化、传感等领域具有重要应用价值。
2.3 表面修饰和涂料加工领域的应用通过控制正硅酸四乙酯水解反应，可以获得具有不同硅醇基团官能化程度的产物，用于表面修饰和涂料加工。
这在汽车、建筑、电子等领域有着广泛的应用。
三、对正硅酸四乙酯水解的个人理解与观点从我个人的角度来看，正硅酸四乙酯水解是一种具有重要应用前景的化学反应。

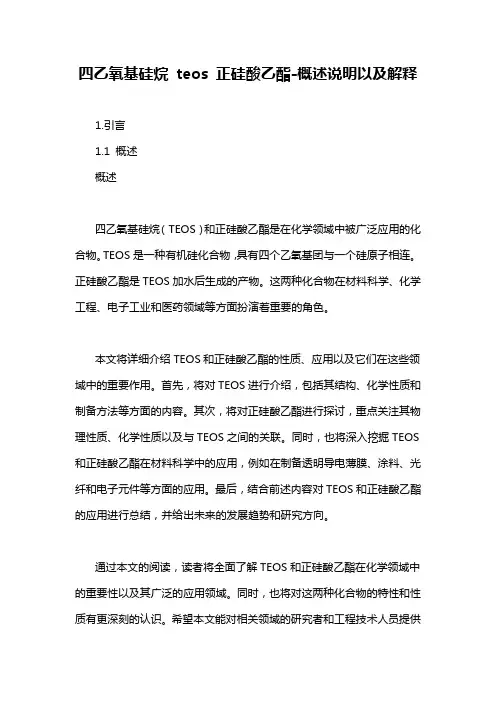

四乙氧基硅烷 teos 正硅酸乙酯-概述说明以及解释
四乙氧基硅烷teos 正硅酸乙酯-概述说明以及解释1.引言1.1 概述概述四乙氧基硅烷（TEOS）和正硅酸乙酯是在化学领域中被广泛应用的化合物。
TEOS是一种有机硅化合物，具有四个乙氧基团与一个硅原子相连。
正硅酸乙酯是TEOS加水后生成的产物。
这两种化合物在材料科学、化学工程、电子工业和医药领域等方面扮演着重要的角色。
本文将详细介绍TEOS和正硅酸乙酯的性质、应用以及它们在这些领域中的重要作用。
首先，将对TEOS进行介绍，包括其结构、化学性质和制备方法等方面的内容。
其次，将对正硅酸乙酯进行探讨，重点关注其物理性质、化学性质以及与TEOS之间的关联。
同时，也将深入挖掘TEOS 和正硅酸乙酯在材料科学中的应用，例如在制备透明导电薄膜、涂料、光纤和电子元件等方面的应用。
最后，结合前述内容对TEOS和正硅酸乙酯的应用进行总结，并给出未来的发展趋势和研究方向。
通过本文的阅读，读者将全面了解TEOS和正硅酸乙酯在化学领域中的重要性以及其广泛的应用领域。
同时，也将对这两种化合物的特性和性质有更深刻的认识。
希望本文能对相关领域的研究者和工程技术人员提供有价值的信息和启发，促进这两种化合物在实际应用中的进一步发展和创新。
1.2 文章结构文章结构部分的内容应该是对整篇文章的组织和布局进行介绍，可以包括以下几个方面的内容：首先，介绍文章的整体结构。
可以说明文章由引言、正文和结论三个主要部分构成。
引言部分主要对论文的背景和研究目的进行介绍，正文则是对四乙氧基硅烷和正硅酸乙酯进行详细阐述，结论部分对研究结果和应用进行总结。
其次，对每个部分的内容进行概述。
简要介绍每个部分所包含的主要内容和要点。
引言部分应该描述四乙氧基硅烷和正硅酸乙酯的背景和意义，正文部分则应该分别介绍四乙氧基硅烷和正硅酸乙酯的相关性质和特点，结论部分则总结四乙氧基硅烷和正硅酸乙酯的应用前景和研究观点。
最后，说明各个部分之间的逻辑关系。
说明引言部分提出的问题和目的是为了引出正文部分的讨论和分析，正文部分的内容是为了支撑和论证结论部分的结论。
[整理]正硅酸乙酯水解
![[整理]正硅酸乙酯水解](https://img.taocdn.com/s3/m/f716531dba68a98271fe910ef12d2af90342a853.png)

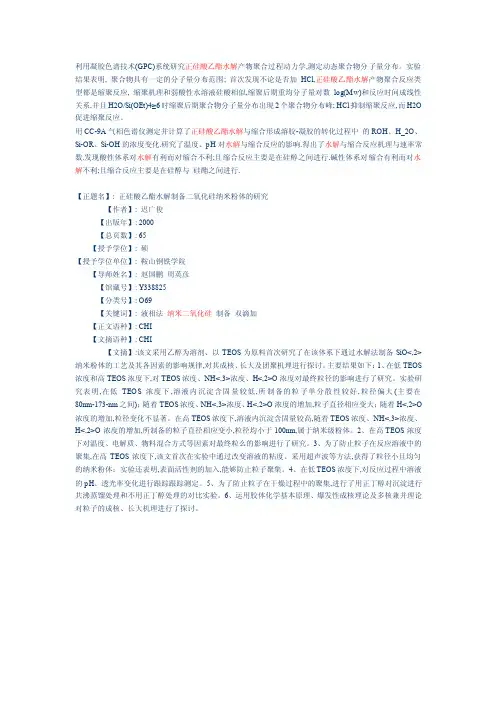

利用凝胶色谱技术(GPC)系统研究正硅酸乙酯水解产物聚合过程动力学,测定动态聚合物分子量分布。
实验结果表明, 聚合物具有一定的分子量分布范围; 首次发现不论是否加HCl,正硅酸乙酯水解产物聚合反应类型都是缩聚反应, 缩聚机理和弱酸性水溶液硅酸相似,缩聚后期重均分子量对数log(Mw)和反应时间成线性关系,并且H2O/Si(OEt)4≥6时缩聚后期聚合物分子量分布出现2个聚合物分布峰; HCl抑制缩聚反应,而H2O 促进缩聚反应。
用CC-9A气相色谱仪测定并计算了正硅酸乙酯水解与缩合形成溶胶-凝胶的转化过程中的ROH、H_2O、Si-OR、Si-OH的浓度变化.研究了温度、pH对水解与缩合反应的影响.得出了水解与缩合反应机理与速率常数.发现酸性体系对水解有利而对缩合不利;且缩合反应主要是在硅醇之间进行.碱性体系对缩合有利而对水解不利;且缩合反应主要是在硅醇与硅酯之间进行.【正题名】: 正硅酸乙酯水解制备二氧化硅纳米粉体的研究【作者】: 迟广俊【出版年】: 2000【总页数】: 65【授予学位】: 硕【授予学位单位】: 鞍山钢铁学院【导师姓名】: 赵国鹏周英彦【馆藏号】: Y338825【分类号】: O69【关键词】: 液相法纳米二氧化硅制备双滴加【正文语种】: CHI【文摘语种】: CHI【文摘】:该文采用乙醇为溶剂、以TEOS为原料首次研究了在该体系下通过水解法制备SiO<,2>纳米粉体的工艺及其各因素的影响规律,对其成核、长大及团聚机理进行探讨。
主要结果如下：1、在低TEOS 浓度和高TEOS浓度下,对TEOS浓度、NH<,3>浓度、H<,2>O浓度对最终粒径的影响进行了研究。
实验研究表明,在低TEOS浓度下,溶液内沉淀含固量较低,所制备的粒子单分散性较好,粒径偏大(主要在80nm-173-nm之间)；随着TEOS浓度、NH<,3>浓度、H<,2>O浓度的增加,粒子直径相应变大；随着H<,2>O 浓度的增加,粒径变化不显著。

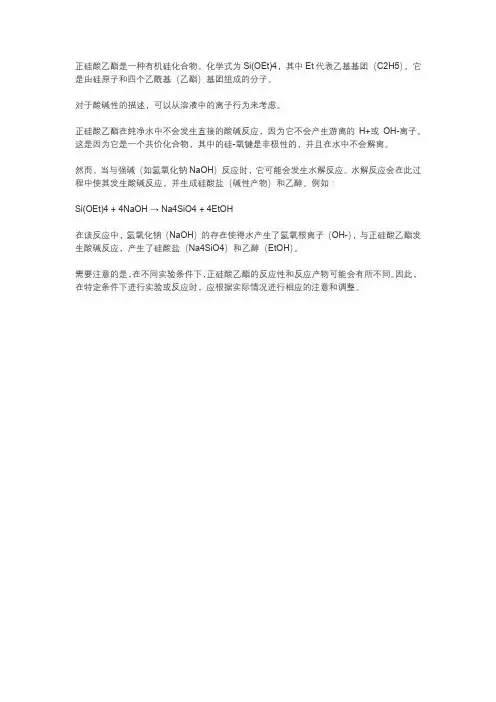

正硅酸乙酯酸碱
正硅酸乙酯是一种有机硅化合物，化学式为Si(OEt)4，其中Et代表乙基基团（C2H5）。
它是由硅原子和四个乙酰基（乙酯）基团组成的分子。
对于酸碱性的描述，可以从溶液中的离子行为来考虑。
正硅酸乙酯在纯净水中不会发生直接的酸碱反应，因为它不会产生游离的H+或OH-离子。
这是因为它是一个共价化合物，其中的硅-氧键是非极性的，并且在水中不会解离。
然而，当与强碱（如氢氧化钠NaOH）反应时，它可能会发生水解反应。
水解反应会在此过程中使其发生酸碱反应，并生成硅酸盐（碱性产物）和乙醇。
例如：
Si(OEt)4 + 4NaOH → Na4SiO4 + 4EtOH
在该反应中，氢氧化钠（NaOH）的存在使得水产生了氢氧根离子（OH-），与正硅酸乙酯发生酸碱反应，产生了硅酸盐（Na4SiO4）和乙醇（EtOH）。
需要注意的是，在不同实验条件下，正硅酸乙酯的反应性和反应产物可能会有所不同。
因此，在特定条件下进行实验或反应时，应根据实际情况进行相应的注意和调整。

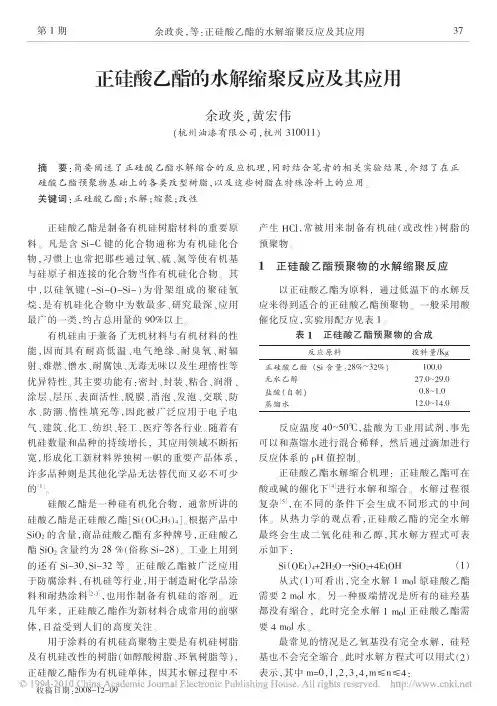

正硅酸乙酯的水解缩聚反应及其应用
解掉两个乙氧基，这样有利于预期 2～3 单体缩合
的预聚物生成， 另外此类预聚物能比较好地用于
后续树脂改性。
水 解 的 同 时 也 伴 随 着 缩 合 ［6］，研 究 表 明 缩 合
机理大体有如下两种。
1. 酸催化缩合
反应可以分为两步。第一步，催化剂的质子联
结到硅羟基的氧原子上，如式（3）。
H
-
-
≡Si-OH+H+→≡Si-O-H +
（3）
这一步很迅速， 接下来是决定反应速率的一
步，如式（4）。
H
≡Si-OH+H+≡Si-O-H →≡Si-O-Si≡+H2O+H+ +
（4）
式 （4） 可 看 作 是 一 个 硅 羟 基 上 的 氧 对 带 有 质
子的硅羟基分子中的硅原子进行亲核进攻。 当硅
原子上含有吸电子基团时， 会降低硅羟基氧原子
聚氨酯树脂等）的改性。 例如， 将正硅酸乙酯预聚物与合适的环氧树
脂进行共聚合成，得到环氧硅酸酯。反应参考配方 见表 4。
表 4 环氧硅酸酯的合成
反应原料 正硅酸乙酯预聚物（固含 20％） E44 环氧树脂 二甲苯 正丁醇 丁酮
投料量 ／ Kg 160.0 38.4 100.0 20.0 20.0
此类树脂结合了硅树脂优良的耐候性、 耐化 学溶剂性以及环氧树脂优异的柔韧性。 本公司利 用合成的环氧硅酸酯制成的涂料， 通过双组分的 配比， 有效降低了固化温度。 在常温下， 或者在 50℃下烘烤一定时间， 就可达到固化要求。 实验 中，此类树脂单组份在经过高温烘烤后，形成自交 联的坚硬漆膜，硬度可以达到 5 H。 2.3 用于改性丙烯酸开发
正硅酸乙酯的水解缩合反应学习资料
正硅酸乙酯的水解缩合反应正硅酸乙酯的水解缩合反应正硅酸乙酯又称硅酸四乙酯或四乙氧基硅烷，常温下为无色液体，稍有气味。
微溶于水，溶于乙醇、乙醚。
相对密度0.9320（20/4℃），折光率1.3928，其熔点、沸点、闪点分别为-77、165.5、46℃，无水分时稳定，蒸馏时分解。
遇水逐渐分解成氧化硅。
分子式为C8H20O4Si或Si(OCH2CH3)4，分子量208.33，CAS号78-10-4结构是为：ORRO—Si—OR（R=CH2CH3）OR研究表明，正硅酸乙酯的水解缩合反应可分为3步，第一步是正硅酸乙酯形成单硅酸和醇，如式（1）所示，此即水解反应。
Si(OCH2CH3)4+H2O Si(OH)4+C2H5OH (1)第二步是第一步反应生成的硅酸之间或者硅酸与正硅酸乙酯之间发生缩合反应，如式（2）、（3）所示。
此时，Si—O—Si键开始形成。
由于二者除生成聚合度较高的硅酸外，分别生成水和醇，因此又分别称为脱水和脱醇缩合。
第三步是由此前形成的低聚合物进一步聚合形成长链的向三维空间扩展的骨架结构，因此称为聚合反应。
如式4所示。
OH OH OH OHHO—Si—OH+ HO—Si—OH + HO—Si—O—Si—OH+ H2O (2)OH OH OH OHOH O C2H5 OH OHHO—Si—OH+C2H5O—Si—OC2H5 HO—Si—O—Si—OH+ C2H5O H (3) OH O C2H5 OH OHn(Si—O—Si) (—Si—O—Si—) (4)第二步和第三步反应通常又合称为缩聚反应。
从以上4个反应对TEOS与水的反应全过程有重要影响，因为水解反应的生成物是第二步反应的反应物，而且缩聚反应常在水解反应未完全完成前就已开始了。
当水解和缩合反应发生后，反应体系中出现微小的、分散的胶体粒子，该混合物被称为溶胶；而第三步聚合反应时，这些胶体粒子通过范德华力、氢键或化学键力相互联结而形成一种空间开放的骨架结构，因而称之为凝胶。
硅酸乙酯水解液水解原理
硅酸乙酯水解液水解原理正硅酸乙酯分子式（C 2H 5O ）4Si 。
工业硅酸乙酯中不单含有正硅酸乙酯，还有其它类型的缩聚产物，化学通式（ C 2H 5O ）2(n+1)Si n O n-1，n=1、2、3、. . . .6。
并按n 值来称呼聚合物，如n=1为单乙酯，n=2为贰乙酯，依次类推。
n 越大，其中的SiO 2含量越多。
国内生产的硅酸乙酯大多含SiO 230～34%，可把它称为硅酸乙酯32。
硅酸乙酯本身并不是溶胶，不能起粘结剂作用，必须经过水解成为水解液才具有粘结能力。
所谓水解反应就是硅酸乙酯中乙氧基（C 2H 5O ）逐步被水中的（OH ）所取代，而取代产物又不断缩聚的过程。
第一步: 水解反应Si (OC 2H 5)4 + 4H 2O = Si (OH )4 + 4C 2H 5OHOH H C OHOH SiOH OH O H H C O H C O SiO H C O H C 522525252524||4||||+--→+----第二步: 缩合反应：O H OH OHSi OHO OHSi OHHO OH OHSi OHHO H O OHSi OHHO 2][+----→--+--第三步：聚合反应：X (Si -O -Si )－(-Si -O -Si -)XOHOHSi OHO OHSi OHHO OH OHSi OHO OHSi OHHO OH OHSi OHO OHSi OHHO OHOH Si OHO OH Si OHHO OH OHSi OHO OHSi OHHO OH OHSi OHO OH Si OHHO ----+----+----+----+----+----只有参与水解的水量足够时，才能生成硅酸 和乙醇，即硅酸在乙醇中的溶液。
硅酸中SO 2的比例与参与水解反应的水量有关。
n=1 m=2为正硅酸；n=1 m=1为偏硅酸；n=2 m=3为二硅酸；n>1的硅酸叫做多硅酸。
正硅酸乙酯水解—缩合过程的动态激光光散射研究
利用小角 X 光散射研究聚合物的结构和聚合过程 ]；Artaki 利用 Si29MMR 研究
[2
≡Si-OH 前期聚合过程 ； 杨辉等 和 Yoldas 利用凝胶色谱法研究正硅酸乙酯水解产
[3] [4] [5]
物的聚合过程，上述的研究对我们认识聚合过程和机理起着及其重要的作用。本 文利用动态激光光散射研究了正硅酸乙酯水解—聚合过程中溶胶粒子的形成乃至 凝胶生成的特征，并结合红外光谱对主要产物进行了分析。 2 正硅酸乙酯水解—缩合反应 Si(OR)4 和 H2O 互不相溶，反应要在二者的共溶剂中（如醇）进行。反应的速率 受催化剂和温度的影响。一旦反应中产生羟基，之后的反应就会涉及水解和聚合 的竞争，因此羟基的生成对反应的进行起着决定作用。从纯化学角度来考虑，完 全除去“-OR”需要 2 或 4 摩的水：2 摩用于纯氧化物（如 SiO2）的形成，4 摩用 *通讯联系人
红外光谱
1 前言 在用溶胶-凝胶法制备硅基功能材料时，常通过正硅酸乙酯（TEOS）水解与缩 合形成溶胶与凝胶的过程进行。而形成溶胶-凝胶过程的条件对最终功能材料的结 构、性质与性能起着重要作用。 正硅酸乙酯的水解与缩合反应是一个很复杂的过程。在 Si(OC2H5)4 水解聚合过 程中涉及到了一系列的反应，在这些反应中，生成物的分子尺寸和形态在不断变 化，且生成物又同时成为了反应物。溶剂的组成和性质也在不断发生变化。一直 以来， 很多人都在用不同的方法、 从不同的角度来研究以上反应进行的机理。 Sakka 和 Kamiya 曾用粘度法研究 H2O/Si(OEt)4 和催化剂种类对聚合的影响 ，Sxhea，动态激光光散射研究表明，反应过程中生成物的粒径存在 明显的先增大后减小，然后在凝胶之前又突然增大的过程；而红外研究表明，生 成物中硅氧网络在不断扩大。 参考文献： [1] S.SAKKA and K,KAMIYA. J. Non-cryst. Solids, 1982,48,31. [2]C.J.Brinker,K.D.Keefer,D.W.Schaefer,FR.A.Assink,B.D.Kay and C.S.Askley, J. Non-cryst. Solids, 1984,63,45. [3]I,Artaki,S.Sinha,A.D.Irwin and J.Jonas, J. Non-cryst. Solids, 1985,72,391. [4] 杨辉，丁子上，江仲华、许小平，硅酸盐学报，1989，17（3） ，204. [5] B.E.Yoldas. J. Non-cryst. Solids, 1986,82,11.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．正硅酸乙酯的水解（甲组分的制备）
正硅酸乙酯水解可以酸或碱作为触媒，以酸为触媒反应较慢，生产时易控制。
同时，主剂内带有酸性条件下可稳定活性大的硅烷醇基团，从而提高贮存稳定性。
以碱为触媒反应快，常导致胶结。
当正硅酸乙酯是以酸作为触媒来进行水解，所制成的主剂其贮存期通常为9-12个月。
但主剂不能与锌粉放在一罐内。
因为其中酸性稳定剂与锌粉会起反应产生氢气，此外锌还要与游离的硅烷醇基团反应。
下面以酸为触媒为例说明正硅酸乙酯的水解工艺。
将水、盐酸、冰乙酸、丁醇、乙酸丁酯、乙二醇乙醚乙酸酯等加入到反应器中，开动搅拌，升温到60℃±2℃，把正硅酸乙酯于小时内滴加到反应器中。
然后升温到70℃±2℃，保温小时后，用吗啉测定终点，合格后，降温到40℃，出料，备用。
用吗啉测定反应终点的方法是在有刻度的10mL容量的试管中加入的水解正硅酸乙酯，然后加入吗啉，将试管正反摇动，测定其胶结时间，在25℃时一般控制在150-350秒之间。
二．正硅酸乙酯水解工艺中几个参数的确定:
1. pH值的选择
正硅酸乙酯在碱性介质中水解反应较难控制。
当在酸性条件下水解时，应当对pH值进行控制。
pH值越大，水解液越不稳定，例如当pH值为6时，水解液大约经过1分钟就可能胶化；pH值越小，水解液越稳定。
综合考虑水解液的贮存稳定性，以及水解液中的酸对锌粉和基体钢材产生反应有利于硅酸锌铁的形成，增强防腐性能，选定pH值为。
在实际操作中，有时可以选择冰乙酸作为水解正硅酸乙酯的辅助催化剂，作为主催化剂盐酸的一种有效补充，可以对pH值起缓冲作用。
2.水解温度
正硅酸乙酯在水解过程中会缓慢地放热，因而选择合适的水解温度能够保证正硅酸乙酯的水解能较快而平稳地进行。
一般地说，在60℃±2℃下滴加正硅酸乙酯，在70℃±2℃下保温，正硅酸乙酯能够有效地水解，且反应平稳。
水解温度一旦超过80℃，易形成暴沸，且水解反应生成的乙醇会大量外逸，很不安全。
3.水解度的确定
正硅酸乙酯的水解度大于50%时，其贮存稳定性差，易凝胶化。
水解度小于20%时虽然贮存稳定性好，但水解液活性低，涂膜完全固化的时间较长，且涂膜的耐水性、耐盐水性等性能受到影响。
一般地说，水解度以20%-40%为宜。
正硅酸乙酯水解到x分数的实验式为SiO2x (OC2H5) 4(1-x)可以用作推导多硅酸乙酯的当量与水解的程度，并计算达到主剂所需水解度百分比时，所需水的数量。
从上述实验式，可求得化合量。
化合量= SiO2x (OC2H5) 4(1-x)=208-148x=式中H为水解度(%)。
在多硅酸乙酯内S02浓度为SiO2=(SiO2相对分子质量×100)/多硅酸乙酯化合量=60×100/
1mol多硅酸乙酯主剂达到所需水解度x所需水的量为2xmol。
在水解液内达到所需浓度时溶剂的加入量可用下列公式计算：溶剂的加入量=6000/所需SiO2%.。
