电缆敷设注意事项及施工要点.
电缆线路敷设安全技术交底模板
一、工程名称：___________二、建设单位：___________三、监理单位：___________四、施工单位：___________五、交底部位：___________六、交底日期：___________七、交底人签字：___________八、接收人签字：___________一、安全注意事项1. 施工人员必须熟悉电缆线路敷设的工艺流程和安全操作规程，确保施工过程中的安全。
2. 施工现场必须设置明显的安全警示标志，施工人员应佩戴安全帽、手套、防尘口罩等个人防护用品。
3. 电缆线路敷设过程中，必须遵循“先规划、后施工”的原则，确保施工方案的合理性和安全性。
4. 电缆敷设前，应检查电缆质量，确保电缆无破损、老化、绝缘性能良好。
5. 电缆敷设过程中，严禁将电缆直接拖拽、抛掷，以免造成电缆损坏。
二、施工工艺及操作要点1. 电缆敷设前，应清理敷设路径，确保路径畅通，无障碍物。
2. 电缆敷设过程中，应按照设计要求，正确连接电缆接头，确保电缆连接牢固、可靠。
3. 电缆桥架、电缆导管等支架安装时，应确保支架与预埋件焊接固定牢固，焊缝饱满。
4. 电缆桥架水平安装的支架间距为15至3m；垂直安装的支架间距不大于2m。
5. 电缆敷设时，应确保电缆排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点。
6. 电缆出入电缆沟、竖井、建筑物等处应做密封处理，防止电缆受潮、受腐蚀。
7. 电缆敷设在竖井内和安装不同防火区的桥架，按设计要求位置，有防火隔墙措施。
8. 电缆敷设过程中，严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
三、应急处理1. 发现电缆破损、老化等情况，应立即停止敷设，及时更换电缆。
2. 施工过程中，如遇火灾、触电等紧急情况，应立即采取应急措施，确保人员安全。
3. 施工现场应配备消防器材，确保施工安全。
四、安全教育培训1. 施工单位应定期对施工人员进行安全教育培训，提高施工人员的安全意识和操作技能。

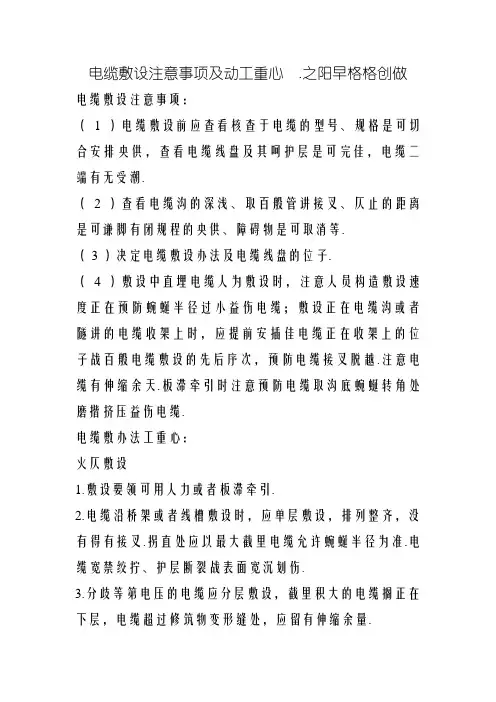

电缆敷设注意事项及施工要点
电缆敷设注意事项及动工重心.之阳早格格创做电缆敷设注意事项：
（1 ）电缆敷设前应查看核查于电缆的型号、规格是可切合安排央供，查看电缆线盘及其呵护层是可完佳，电缆二端有无受潮.
（2 ）查看电缆沟的深浅、取百般管讲接叉、仄止的距离是可谦脚有闭规程的央供、障碍物是可取消等.
（ 3 ）决定电缆敷设办法及电缆线盘的位子.
（4 ）敷设中直埋电缆人为敷设时，注意人员构造敷设速度正在预防蜿蜒半径过小益伤电缆；敷设正在电缆沟或者隧讲的电缆收架上时，应提前安插佳电缆正在收架上的位子战百般电缆敷设的先后序次，预防电缆接叉脱越.注意电缆有伸缩余天.板滞牵引时注意预防电缆取沟底蜿蜒转角处磨揩挤压益伤电缆.
电缆敷办法工重心：
火仄敷设
1.敷设要领可用人力或者板滞牵引.
2.电缆沿桥架或者线槽敷设时，应单层敷设，排列整齐，没有得有接叉.拐直处应以最大截里电缆允许蜿蜒半径为准.电缆宽禁绞拧、护层断裂战表面宽沉划伤.
3.分歧等第电压的电缆应分层敷设，截里积大的电缆搁正在下层，电缆超过修筑物变形缝处，应留有伸缩余量.
4.电缆转直战分收应有序叠搁，排列整齐.
笔直敷设
1.笔直敷设，有条件时最佳自上而下敷设.土修拆吊车前，将电缆吊至楼层顶部.敷设时，共截里电缆应先敷设下层，后敷设下层，应特天注意，正在电缆轴附近战部分楼层应采取防滑步伐.
自下而上敷设时，矮层小截里电缆可用滑轮大绳人力牵引敷设.下层、大截里电缆宜用板滞牵引敷设.
2.沿桥架或者线槽敷设时，每层起码加拆二讲卡固收架.敷设时，应搁一根坐时卡固一根.
3.电缆脱过楼板时，应拆套管，敷设完后应将套管取楼板之间漏洞用防火资料堵死.。
施工现场电缆敷设注意事项详解
施工现场电缆敷设注意事项详解电缆敷设是施工现场中一个非常重要的环节，它涉及到电力传输和设备运行的安全性。
因此，在电缆敷设过程中，我们需要引起足够的重视，并且遵循一系列的注意事项。
本文将详细介绍施工现场电缆敷设的注意事项，以确保工程的顺利进行。
一、施工前准备1.确定电缆线路在开始敷设电缆之前，我们首先需要确定电缆线路。
这包括确定电缆的种类、规格和敷设路径。
根据工程的需求和设计要求，我们要选择合适的电缆类型，并根据实际情况规划好电缆的敷设路径。
2.检查设备和材料在敷设电缆之前，我们需要仔细检查所使用的设备和材料。
设备应符合安全标准，并正常工作。
电缆、接头、保护管等材料应质量可靠，并且符合相关标准。
如果发现任何质量问题，应及时更换或修复。
3.制定施工方案为了确保施工的顺利进行，我们需要制定详细的施工方案。
方案应包括电缆敷设的具体步骤、使用的设备和材料、安全措施等。
同时，还应根据实际情况制定应急预案，以应对可能出现的问题和风险。
二、安全注意事项1.安全防护在电缆敷设过程中，我们必须始终牢记安全第一的原则。
施工人员应穿戴好安全防护装备，包括安全帽、防护眼镜、防护手套等。
同时，应设置明显的安全警示标志，提醒其他人员注意安全。
2.实施安全措施为了保障施工人员和设备的安全，我们需要实施一系列的安全措施。
在电缆敷设过程中，应合理布置工作区域，保持通道畅通。
为施工人员提供合适的作业环境，并定期进行安全培训，提高施工人员的安全意识和应对突发情况的能力。
三、电缆敷设注意事项1.敷设前处理在敷设电缆之前，我们需要对敷设路径进行清理和处理。
清除杂物和障碍物，确保电缆能够顺利敷设。
同时，要检查敷设路径是否有电磁干扰源，并采取相应的屏蔽措施。
2.缆管敷设在敷设电缆的过程中，我们通常会使用缆管进行保护和管理。
敷设缆管时，应注意缆管与地面的垂直度和水平度，避免过度弯折或拉长，以免影响电缆的传输性能。
同时，要确保缆管与地下管线之间有足够的间隔，以防止意外损坏。
电缆敷设施工方案及注意事项
电缆敷设施工方案及注意事项一、工艺流程准备工作→电缆敷设→挂标志牌→电缆头制作二、准备工作1、电缆敷设前要仔细进行外观检查，核对规格、型号、电压等级均应符合设计要求，并且要求标志齐全、封端严密，无机械损伤，无明显皱折和扭曲现象，电缆外皮、绝缘层无老化及裂纹。
2、敷设前摇测绝缘电阻a.低压电缆用1KV、量程0～500MΩ兆欧表进行绝缘电阻摇测，其电阻值应大于20MΩ。
如果不合格，必须进行干燥处理，合格后用橡皮包布包好再用黑胶布包缠。
b.电缆摇测完毕须进行放电处理。
3、电缆敷设宜在管道及通风工程基本完成后进行，以防止其它专业施工时损伤电缆。
施工时现场用扩音喇叭指挥，无线对讲机联络。
4、在桥架内敷设多根电缆时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆的交叉和混乱。
5、电缆的搬运及支架安装a.电缆短距离搬运，一般采用滚动电缆轴的方法。
滚动时按电缆轴上箭头指示方向滚动。
如无箭头时，按电缆缠绕方向滚动，切不可反方向滚动，以免电缆松弛。
b.电缆支架的架设地点以敷设方便为准，一般放在电缆起止点附近。
架设时应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。
6、电缆敷设前应按设计和实际路径计算出每根电缆的长度，合理安排每盘电缆，尽量减少接头。
按长度通盘考虑电缆轴的下料。
7、电缆的敷设最低温度为0℃，不满足要求时先对电缆进行预热。
三、电缆沿桥架敷设1、电缆敷设采用人力牵引和机械牵引。
2、本工程电缆沿桥架敷设时采用单层敷设，排列整齐，不得有交叉，拐弯处应以最大截面电缆的最小允许弯曲半径为准。
（交联聚氯乙烯绝缘电力电缆最小允许弯曲半径为15倍电缆外径，多芯控制电缆最小允许弯曲半径为10倍电缆外径）3、电缆在桥架内敷设时可无间距，但在桥架内横断面的填充率，电力电缆应不大于40%，控制电缆应不大于50%。
4、水平敷设的电缆在首尾两端、转弯两侧及每隔5～10m设固定点。
5、沿桥架垂直敷设时，应敷设一根立即用塑料绑扎带固定。
电力电缆敷设及注意事项
电力电缆敷设及注意事项电力电缆敷设是指将电力电缆按照一定的规格和要求布置在指定的位置，以传输电能的工作。
在电力电缆敷设过程中，需要注意一系列事项，以确保电力电缆能够正常运行和安全使用。
本文将围绕电力电缆敷设及注意事项展开讨论。
一、电力电缆敷设的步骤1.规划：在开始电力电缆敷设之前，需要进行周密的规划工作。
包括确定电缆的种类、规格、长度和敷设的路径等。
2.现场准备：在敷设电缆之前，需要完成现场的清理和平整。
确保敷设区域没有杂物和障碍物，并检查地面是否平整。
同时，还需要检查敷设路径是否存在障碍物，如管道和其他电缆等。
3.敷设方法：根据敷设区域的特点和电缆的种类，选择合适的敷设方法。
常见的敷设方法包括地下敷设、架空敷设和埋地敷设等。
4.电缆敷设：根据规划确定的敷设路径，将电缆敷设到指定的位置。
在敷设过程中，需要注意避免弯曲、挤压和扭曲等情况，以免影响电缆的导电性能。
5.接地：完成电缆敷设后，需要进行接地工作。
接地是指将电缆的金属护套或电缆屏蔽层与地面接触，形成良好的接地系统，以确保电缆的安全运行。
6.验收测试：在完成电缆敷设后，需要进行验收测试。
通过电阻测试、绝缘测试和放电测试等，验证电缆的导通性能和绝缘性能是否符合要求。
二、电力电缆敷设的注意事项1.选择合适的电缆：根据实际需求选择合适的电缆，包括电缆的种类、规格和材质等。
同时，还要考虑电力负荷、环境因素和敷设路径等因素。
2.合理布置电缆路径：在规划电缆敷设时，需要合理布置电缆的路径，避免与其他设备和管道发生干扰。
尽量选择直线敷设路径，减少电缆的弯曲和拉力。
3.定期检查电缆：定期检查电缆的外观和导电性能，及时发现并处理电缆的损坏、老化和故障。
特别是在暴雨、暴晒和严寒的环境中，需要加强对电缆的检查和维护工作。
4.防止电缆损坏：在电力电缆敷设过程中，需要保护电缆免受损坏。
可以采用保护管、护套和护栏等措施，防止电缆被刮蹭、损坏和挤压。
5.注意温度控制：电力电缆在敷设和使用过程中，要注意温度的控制。
电缆敷设要求及注意事项
电缆敷设要求及注意事项电缆敷设是电力工程中非常重要的一环，它关系到电力传输的质量和稳定性。
为了确保电缆敷设的质量，以下是一些必要的要求和注意事项。
一、要求：1. 电缆敷设前应进行详细的工程设计，包括电缆线路的走向、长度、连接方式等，确保电缆的安全和可靠性。
2. 电缆的敷设应符合国家标准和相关规范要求，如电缆敷设的深度、敷设方式、保护措施等。
3. 敷设电缆的人员应具备相应的技术知识和经验，并经过专业培训，熟悉电缆敷设的操作规程。
4. 在电缆敷设过程中，应注意保护电缆的外皮，避免损坏电缆导体，以免影响电缆的传输性能。
5. 电缆的敷设应符合安全和环保要求，如在道路、河道等地方敷设电缆时，应采取相应的保护措施，避免对周围环境造成污染和危害。
二、注意事项：1. 在电缆敷设前，应先检查电缆的质量和规格是否符合要求，避免使用损坏或不合格的电缆。
2. 在敷设电缆前，应先清理好敷设的区域，确保没有杂物和障碍物，以便顺利进行电缆敷设。
3. 在电缆敷设过程中，应避免电缆的过度拉伸或弯曲，以免对电缆的绝缘层和导体造成损坏。
4. 在敷设电缆时，应注意电缆的安全，避免与其他设备和物体相碰撞，以免损坏电缆和其他设备。
5. 在电缆敷设完成后，应进行必要的测试和检查，以确保电缆连接的质量和可靠性。
6. 在电缆敷设过程中，应注意施工现场的安全，如设置警示标志和防护设施，确保施工人员的安全。
电缆敷设是一项复杂而重要的工作，要求施工人员具备专业知识和经验，并严格按照要求和注意事项进行操作。
只有确保电缆敷设的质量和可靠性，才能保障电力传输的稳定性和安全性。
在电缆敷设的过程中，我们要不断总结经验，不断提高工作效率和质量，以满足电力工程的需求。
电缆施工工艺
电缆施工工艺概述：电缆施工工艺是指在工程现场进行电缆敷设、连接和维护的一系列操作步骤和技术要求。
电缆作为电力传输和信号传输的重要组成部分，对于各种建筑和基础设施工程来说都是必不可少的。
正确的电缆施工工艺能够确保电力系统的正常运行，提高电缆的使用寿命，同时还能提高工作效率，减少安全隐患。
一、电缆敷设：1. 环境准备：施工前应清理施工区域，保持干净整洁，清除杂物和灰尘。
确保施工现场平整，没有尖锐物体等可能损伤电缆的障碍物。
2. 电缆物料检查：在敷设电缆之前，应对电缆进行严格的物料检查，确保电缆的品质符合要求。
检查电缆的外观，包括电缆的外覆层、绝缘层和金属护套等部分是否完好，并检查电缆的电气性能是否正常。
3. 敷设方法：根据实际需要，选择合适的敷设方法，包括直埋、管道敷设、架空敷设等。
确保电缆的敷设路径合理，不与其他管线交叉，并保持适当的安全距离。
4. 保护措施：在敷设过程中，应加设保护措施，防止电缆被机械损伤或外部环境影响。
可以采用保护管、护套等方式，对电缆进行保护。
二、电缆连接：1. 连接前准备：在进行电缆连接前，应清理电缆终端，去除绝缘层外的污垢和氧化物。
确保连接端口干净整洁，无杂质。
2. 连接方法：根据电缆类型和连接要求，选择合适的连接方法。
常见的连接方法包括焊接、压接、冷缩等。
连接前应熟悉连接方法的操作步骤，并按照要求进行操作，确保连接的可靠性和稳定性。
3. 测试与调试：连接完成后，应进行电缆的测试与调试，确保连接正常。
测试包括电阻测试、绝缘测试等，检验连接的质量和电缆的电气性能是否符合要求。
三、电缆维护：1. 定期巡检：对电缆进行定期巡检，检查电缆的外观是否完好，是否有受损和老化的部分。
特别要对电缆终端进行检查，确保连接的可靠性。
2. 清洁保养：定期清洁电缆的外覆层和护套，防止污垢积聚和氧化。
可以使用温和的清洁剂和软布进行清洁，不要使用酸碱性强的物质。
3. 预防措施：在电缆周围设置警示标志，防止人为损伤。
电缆敷设施工方法
电缆敷设施工方法电缆的敷设是电力、通信、广播电视等领域中重要的基础工作。
正确的敷设方法可保证电缆的正常运行与使用寿命，因此在施工过程中应严格遵循相关规范和标准。
本文将介绍电缆敷设的方法及相关注意事项。
一、敷设前的准备工作在进行电缆敷设前，有几项准备工作是必不可少的。
首先，需要对敷设线路进行测量，确定敷设路径和长度。
其次，要进行地质勘探和地下管线勘察，确保敷设区域的地质情况和地下管线的位置。
最后，要准备好需要使用的材料和工具，如电缆保护管、接头、绝缘带、终端头等。
二、敷设基本步骤及方法1. 施工方案确定：根据敷设线路的特点和实际情况，制定合理的施工方案，包括敷设路径、敷设方法和施工步骤等内容。
2. 排除障碍物：在进行电缆敷设前，需要清理敷设线路上的障碍物，如石块、淤泥等。
同时，要确保敷设线路的通畅和平整。
3. 埋设保护管：根据设计要求和现场实际情况，选择合适的电缆保护管进行埋设。
保护管的规格和材质应符合相关标准，保证电缆的安全性和使用寿命。
4. 敷设电缆：在保护管内逐段敷设电缆，注意电缆的弯曲半径和敷设的拉力，避免对电缆造成损伤。
同时，要注意电缆的测量和标识，以便后期的维护和管理。
5. 连接接头：根据电缆的需要，进行接头的连接和固定。
连接接头时，应使用合适的工具和方法，确保接头的稳固和电气连通性。
6. 测试和调试：在敷设完毕后，进行电缆的测试和调试，确保其正常运行。
测试内容包括电阻测试、绝缘测试、局部放电测试等。
三、注意事项在进行电缆敷设时，还需注意以下几点：1. 严禁施工过程中进行乱扔垃圾、乱挖乱损破坏环境行为，保持施工现场的整洁和安全。
2. 严格遵守施工规范和标准，确保电缆的安全和可靠性。
3. 对于特殊地质情况，如软土地区或有地下水位的地方，应采取相应的加固措施，并进行防水处理。
4. 敷设电缆时应注意绝缘带的使用，确保接头的绝缘性能。
5. 在施工过程中，要随时注意安全，采取必要的防护措施，避免事故的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆敷设注意事项及施工要点 .
电缆敷设注意事项：
（ 1 ）电缆敷设前应检查核对电缆的型号、规格是否符合设计要求，检查电缆线盘及其保护层是否完好，电缆两端有无受潮。
（ 2 ）检查电缆沟的深浅、与各种管道交叉、平行的距离是否满足有关规程的要求、障碍物是否消除等。
（ 3 ）确定电缆敷设方式及电缆线盘的位置。
（ 4 ）敷设中直埋电缆人工敷设时，注意人员组织敷设速度在防止弯曲半径过小损伤电缆；敷设在电缆沟或隧道的电缆支架上时，应提前安排好电缆在支架上的位置和各种电缆敷设的先后次序，避免电缆交叉穿越。
注意电缆有伸缩余地。
机械牵引时注意防止电缆与沟底弯曲转角处磨擦挤压损伤电缆。
电缆敷设施工要点：
水平敷设
1.敷设方法可用人力或机械牵引。
2.电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉。
拐弯处应以最大截面电缆允许弯曲半径为准。
电缆严禁绞拧、护层断裂和表面严重划伤。
3.不同等级电压的电缆应分层敷设，截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。
4.电缆转弯和分支应有序叠放，排列整齐。
垂直敷设
1.垂直敷设，有条件时最好自上而下敷设。
土建拆吊车前，将电缆吊至楼层顶部。
敷设时，同截面电缆应先敷设底层，后敷设高层，应特别注意，在电缆轴附近和部分楼层应采取防滑措施。
自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。
高层、大截面电缆宜用机械牵引敷设。
2.沿桥架或线槽敷设时，每层至少加装两道卡固支架。
敷设时，应放一根立即卡固一根。
