欧姆定律的应用 练习题有答案
绝密★启用前欧姆定律的应用练习题注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）请点击修改第I卷的文字说明一、选择题1．伏安法测电阻实验中，滑动变阻器不能起到的作用是（）A. 改变待测电阻两端的电压B. 改变电路中的电流C. 保护电路D. 改变待测电阻的阻值【答案】D【解析】解答：A. 实验中电阻的阻值不变，移动滑动变阻器的滑片，改变了电路中的电流，根据U=IR，电阻不变，电流变化，所以被测电阻两端的电压变化，故A选项正确，B. 移动滑动变阻器的滑片，改变了连入电路的电阻，改变了电路中的电流，故B 选项正确；C. 滑动变阻器的连入电路时，滑片滑到最大阻值处，电阻最大，电源电压不变，电流最小，起到保护电路的作用，故C选项正确；D. 被测电阻阻值大小跟电阻的长度、材料、横截面积有关，实验过程中三者没有发生变化，电阻的阻值不变，故D 选项不正确。
2．如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动，电表的变化情况是()A. 电压表和电流表示数都变小B. 电压表和电流表示数都变大C. 电压表示数变大，电流表示数变小D. 电压表示数变小，电流表示数变大【答案】C【解析】由图可知，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测串联电路的电流。
闭合开关，将滑动变阻器的滑片向右移动，滑动变阻器接入电路的阻值增大，电路总电阻变大，根据IUR可得，电路中电流变小，电流表示数变小；灯泡电阻不变，由U=IR可知，灯泡两端电压变小，根据串联电路的电压等于各部分电路电压之和，滑动变阻器两端电压变大，即电压表示数变大。
故C正确为答案。
3．小刚同学用图所示的电路研究电流跟电阻的关系。
在实验过程中，当A、B两点间的电阻由5Ω更换为l0Ω后，他下一步的操作是（）A．记录电流表和电压表的示数B．将变阻器滑片向左移动C．将变阻器滑片向右移动D．增加电池的数目【答案】C【解析】试题分析：由图示可知，两电阻是串联的，电压表测定值电阻两端的电压，当定值电阻由5Ω更换为l0Ω后，总电阻变大，电流变小，滑动变阻器两端的电压变小，电压表示数会变大，为了保证电压表示数不变，他下一步应将变阻器滑片向右移动，使电压表示数保持不变，故应选C。
【考点定位】控究电流与电阻的关系4．如图所示的两个电路中，电源电压恒定且相等，两个灯泡的规格相同．闭合开关S，当滑动变阻器的滑片P都从中点向左滑动的过程中，关于灯泡L1和L2的亮度情况，下列判断正确的是（）A．L1和L2都变亮 B．L1和L2都变暗C．L2始终比L1亮 D．L1始终比L2亮【答案】C【解析】试题分析：（1）左图中灯泡L1与滑动变阻器串联，当滑动变阻器的滑片P都从中点向左滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由UIR=可知，电路中的电流变小，因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知灯泡的实际功率变小，灯泡变暗；（2）右图中灯泡L2与滑动变阻器并联，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，灯泡L2的实际功率不变，亮暗不变；（3）因并联电路中各支路两端的电压相等，串联电路中总电压等于各分电压之和，所以，L1两端的电压始终小于L2两端的电压，因两灯泡的规格相同，即电阻相等，所以，由2UPR=可知，L2的实际功率始终比L1大，则L2始终比L1亮．综上可知，ABD错误、C正确．故选C．考点：电路的动态分析；欧姆定律的应用；电功率的计算．5．在某一温度下，连接在电路中的两段导体甲和乙的电流与其两端电压的关系如图所示，由图中信息可知( )A. 甲导体的电阻为10 ΩB. 乙导体的电阻为5 ΩC. 甲导体两端电压为3 V时，通过甲导体的电流为0.3 AD. 通过乙导体的电流为0.2 A时，乙导体两端电压为2 V【答案】D【解析】由图中信息可知，当U甲=3V时，I甲=0.6A，所以甲导体的电阻，故A错误。
由图中信息可知，当U乙=3V时，I乙=0.3A，所以乙导体的电阻，故B 错误。
甲导体两端电压为3 V时，通过甲导体的电流为0.6A，故C错误。
由图中信息可知，通过乙导体的电流为0.2 A时，乙导体两端电压为2 V，故D正确为答案。
6．湖南高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是A. 称重表其实是一个电压表B. 电路中的R1是没有作用的C. 当车辆越重时，称重表的示数越小D. 当车辆越重时，称重表的示数越大【答案】D【解析】称重表串联在电路中，所以是一个电流表，不是电压表，故A错误。
电路中的R1起到保护电路的作用，故B错误。
当车辆越重时，滑动变阻器连入电路的电阻越小，根据IUR可得，电路中电流越大，称重表的示数越大，故C错误，D正确。
答案为D。
第II卷（非选择题）请点击修改第II卷的文字说明评卷人得分二、填空题7．欧姆定律公式：。
I表示，单位是安（A）；U表示，单位是伏（V）；R表示，单位是欧（Ω）【答案】I=U/R；电流；电压；电阻【解析】试题分析：欧姆定律公式I=U/R，各符号表示的物理量，I表示电流，U表示电压，R表示电阻。
考点：欧姆定律8．在“怎样使两个灯泡都亮起来”的活动中，小明采用如图所示的方法连接，结果两个灯泡都亮了．这时，两灯的连接方式是．若电源电压为3V，灯泡的规格均为“2．2V 0．22A”，则每个灯泡的电阻是Ω，每个灯泡的实际功率是 W．（假设灯泡电阻不变）【答案】串联 10 0．225【解析】试题分析：由图示可知，两个灯泡是串联的；由小灯泡的规格可知，小灯泡的电阻为2．2V/0．22A=10Ω，根据串联电路中的分压关系可知，每个小灯泡两端的电压都是1．5V，故可知每个灯泡的实际功率是P=U2/R=（1．5V）2/10Ω=0．225W。
【考点定位】欧姆定律；电功率9．3Ω和6Ω的两个电阻，并联后相当于增加了导体________，等效电阻为_____Ω；串联后相当于增加了导体的________，等效电阻为________Ω。
【答案】横截面积；2；长度；9．【解析】试题分析：根据影响电阻大小的因素分析串联电路总电阻的变化情况，影响电阻大小的因素有：导体的长度、材料以及横截面积；电阻串联等于增加了电阻的长度，电阻并联相当于增加了电阻的横截面积．根据电阻的串并联特点分别求出串并联时的等效电阻．导体并联后，相当于增加了导体的横截面积；3Ω和6Ω的两个电阻并联后，根据并联电路的总电阻的倒数等于各电阻的倒数之和可得：等效电阻；导体串联后，相当于增长了导体的长度；3Ω和6Ω的两个电阻串联后，根据串联电路的总电阻等于各电阻之和可得：总电阻为R′=R1+R2=3Ω+6Ω=9Ω．故答案为：横截面积；2；长度；9．考点：电阻的并联；电阻的串联．10．如题图所示，闭合开关后，电阻R1与R2是______联的。
当电源电压3 V恒定不变，电阻R1=10Ω，R2=5Ω，则闭合开关S后，电压表示数为_______V。
【答案】串 2【解析】由电路图可知，R1与R2依次连接即为串联，电压表测R1两端的电压，因串联电路中总电压等于各分电压之和，所以，电路中的电流：I=U/R1+R2=3V/10Ω+Ω=0.2A，则电压表的示数：U1 =IR1=0.2A×10Ω=2V。
11．两只定值电阻，甲标有“10Ω 1A”，乙标有“16Ω 0.5A”，把它们串联在同一电路中，总电阻为________Ω，电路两端允许加的最大电压为________V；若把两定值电阻并联起来，则干路流过的最大电流是________A。
【答案】26 13 1.3【解析】电阻串联时，总电阻等于各串联电阻之和，所以串联电路的总电阻等于10Ω+16Ω=26Ω，串联时的最大电流等于额定电流较小的电阻的电流为0.5A，所以串联时电路两端允许加的最大电压为U=IR总=0.5A26Ω=13V；当两阻并联时，电压相等，允许的最大电压应等于额定电压较小的那个电阻的额定电压为8V，此时通过甲的电流为0.8A，通过乙的电流为0.5A，并联电路中的总电流等于各支路电流之和，所以最大电流为0.8A+0.5A=1.3A。
12．如图所示，电源电压为6V,电阻为10Ω。
当开关S断开时，电流表示数为0. 1A,则R2＝ _____Ω ，电压表示数为_____V；当开关S闭合时，电流表示数为_____A ，电压表示数为_____V.【答案】 50 5 0 6【解析】（1）当开关S 断开时，电阻R 1、R 2串联，电流表测串联电路的电流，电压表测R 2两端的电压，根据欧姆定律可得，电阻R 1两端的电压U 1=IR 1=0.1A×10Ω=1V，由串联电路的电压关系U=U 1+U 2，所以电压表示数为U 2=U-U 1=6V-1V=5V ，电阻；（2）当开关S 闭合时，电阻R 1被短路，电流表示数为0，电压表测电源电压，示数为U=6V 。
13．有两个电阻R 1和R 2串联在电路中，它们的阻值之比是5：3，则通过它们的电流之比是_______，它们两端的电压之比是______。
若它们并联在电路中则通过它们的电流之比是_______，它们两端的电压之比是______。
【答案】 1：1 5：3 3:5 1:1【解析】（1）因为串联电路中的电流处处相等，所以通过它们的电流之比是1：1．根据U =IR 得：U 1=IR 1，U 2=IR 2，则U 1：U 2=IR 1：IR 2=R 1：R 2=5：3．（2）因为并联电路两端相等，所以它们两端的电压之比是1：1．根据UI R=得： 11U I R =， 22U I R =，则12211235U UI I R R R R ===：：：：． 故答案为：1：1；5：3；3：5；1：1．14．如图所示，A 和B 分别是两个阻值不同的电阻R A 和R B 的电流和电压关系图，则两个电阻阻值大小关系为R A R B （选填“＞”、“＜”或“=”），若两个电阻并联，并联总电阻的图像在区域 （选填“I”、“Ⅱ”或“III” ）．【答案】﹥ III【解析】试题分析：由图示可知，当电流相等时，A两端的电压较高，所以可知电阻A的电阻较大；当两个电阻并联时，相当于增大了导体的横截面积，总电阻将比较小的电阻还小，故应处于III区域。
【考点定位】欧姆定律15．如图是自动测定油箱内油量的原理图。
R2是规格为“20 Ω 1 A”的滑动变阻器。
油量表是由量程为0～0.6 A的电流表改装而成的，R1的阻值为10 Ω，电源电压为3 V。
当油面上升时，电路中的电流将______(选填“增大”或“减小”)；当R2的滑片处于最上端时，电路中的电流是_______A。

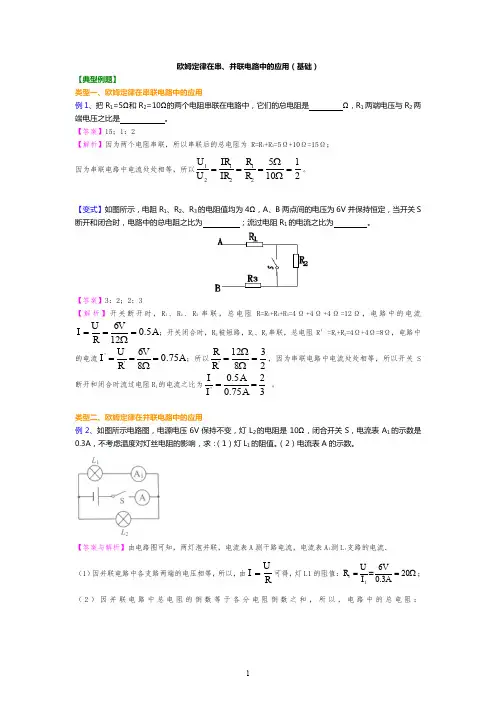

17.4欧姆定律在串并联电路中的应用----典型例题
欧姆定律在串、并联电路中的应用（基础）【典型例题】类型一、欧姆定律在串联电路中的应用【答案】15；1：2类型二、欧姆定律在并联电路中的应用例2、如图所示电路图，电源电压6V 保持不变，灯L 2的电阻是10Ω，闭合开关S ，电流表A 1的示数是0.3A ，不考虑温度对灯丝电阻的影响，求：（1）灯L 1的阻值。
（2）电流表A 的示数。
【答案与解析】由电路图可知，两灯泡并联，电流表A 测干路电流，电流表A 1测L 1支路的电流．（1）因并联电路中各支路两端的电压相等，所以，由=U I R可得，灯L1的阻值：116V =200.3A ==ΩU R I ； （2）因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻：1212201020=20103Ω⨯Ω==Ω+Ω+ΩR R R R R ，则干路电流表的示数：6V ==0.9A 203=ΩU I R 。
答：（1）灯L1的阻值为20Ω；（2）电流表A 的示数为0.9A 。
【总结升华】本题考查了并联电路的特点和欧姆定律的应用，解题方式可以灵活，只要方法合理、结果正确即可。
【变式】在如图所示的电路中，电阻R 1的阻值为10Ω。
闭合开关S ，电流表A l 的示数为0.3A ，电流表A 的示数为0.5A 。
求：（1）通过电阻R 2的电流；（2）电源电压；（3）电阻R 2的阻值。
【答案与解析】S 闭合，R 1、R 2并联，电流表A l 测电阻R 1的支路电流，电流表A测干路电流。
（1）由并联电路的特点知，通过电阻R 2的电流I 2=I A -I A1=0.5A-0.3A=0.2A ；（2）电源电压U=I A1R 1=0.3A ×10Ω=3V ；（3）电阻R 2的阻值223150.2U V R I A===Ω例3、教室里有多盏日光灯，使用时开的灯越多，则电路中（ ）A ．总电流越小B ．总电阻越小C ．总电阻越大D ．总电压越大【答案】B【解析】因为教室里装有多盏日光灯是并联的，每多开一盏灯，相当于在并联电路中增加一条支路， 支路越多，总电流会越大，总电阻会越小，而我国家庭照明电路的电压为220V ，所以电路两端的总电压不变，综上所述，故ACD 错误，B 正确，故选：B 。

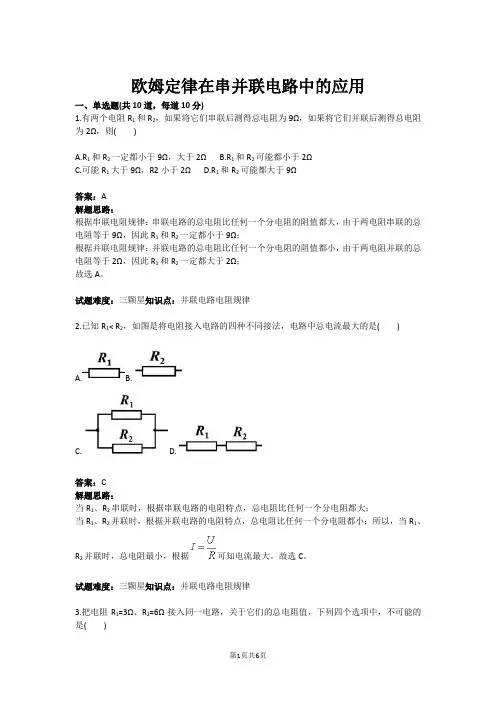

欧姆定律在串并联电路中的应用(含答案)
欧姆定律在串并联电路中的应用一、单选题(共10道，每道10分)1.有两个电阻R1和R2，如果将它们串联后测得总电阻为9Ω，如果将它们并联后测得总电阻为2Ω，则( )A.R1和R2一定都小于9Ω，大于2ΩB.R1和R2可能都小于2ΩC.可能R1大于9Ω，R2小于2ΩD.R1和R2可能都大于9Ω答案：A解题思路：根据串联电阻规律：串联电路的总电阻比任何一个分电阻的阻值都大，由于两电阻串联的总电阻等于9Ω，因此R1和R2一定都小于9Ω；根据并联电阻规律：并联电路的总电阻比任何一个分电阻的阻值都小，由于两电阻并联的总电阻等于2Ω，因此R1和R2一定都大于2Ω；故选A。
试题难度：三颗星知识点：并联电路电阻规律2.已知R1< R2，如图是将电阻接入电路的四种不同接法，电路中总电流最大的是( )A. B.C. D.答案：C解题思路：当R1、R2串联时，根据串联电路的电阻特点，总电阻比任何一个分电阻都大；当R1、R2并联时，根据并联电路的电阻特点，总电阻比任何一个分电阻都小；所以，当R1、R2并联时，总电阻最小，根据可知电流最大。
故选C。
试题难度：三颗星知识点：并联电路电阻规律3.把电阻R1=3Ω、R2=6Ω接入同一电路，关于它们的总电阻值，下列四个选项中，不可能的是( )A.9ΩB.2ΩC.9Ω或2ΩD.3Ω答案：D解题思路：当3Ω和6Ω两个电阻串联时，总电阻；当它们并联时，总电阻；所以当R1、R2同时接入电路时，总电阻不可能为3Ω。
故选D。
试题难度：三颗星知识点：并联电路电阻规律4.两个相同电阻并联后的总电阻是5Ω，它们串联后的总电阻是( )A.2.5ΩB.5ΩC.10ΩD.20Ω答案：D解题思路：根据并联电阻的规律：，解得R=10Ω；则当两个电阻串联时，R串=R+R=10Ω+10Ω=20Ω。
故选D。
试题难度：三颗星知识点：并联电路电阻规律5.图（a）、（b）所示电路的电源电压相等且不变，若电流表A1、A3的示数相等，则电阻R、R1、R2的大小关系有( )A. B.C. D.答案：D解题思路：电流表A1、A3的示数相等，且电源的电压不变，根据，可知：（a）图中的总电阻R 总和（b）图中的电阻R相等，即R总=R；由于并联电路电阻越并越小、小于任何一个分电阻，可得，。
欧姆定律的应用(习题及答案)
欧姆定律的应用（习题及答案）
1.
2.如图所示的电路，电源电压保持不变，R1=30Ω，R2=20Ω，电
流表的示数为0.2A，则R1、R2 串联后的总电阻为Ω,电源电压为V，R1 两端分得的电压变V。
思考过程：
3.如图所示是电阻甲和乙的U-I 图象，电阻甲的阻值为Ω；
当把电阻甲和乙并联在电源电压为2V 的电路中，干路电流是A；当把电阻甲和乙串联在电压为6V 的电路中，串联电路的电流为A。
思考过程：
4.如图所示电路中，电源电压为6V，定值电阻的阻值为10Ω，滑
动变阻器的最大阻值为20Ω。
闭合开关后，滑片由b端向a端移动的过程中，电压表示数；电压表示数与电流表示数的比值（两空均选填“增大”、“减小”或“不变”）；当滑片移到中点时，电流表示数为A；电压表示数为V。
思考过程：
（1）分析电路结构：
（2）电压表测量的电压
（3）滑片由b向a移动，滑动变阻器连入电路中的阻值
5.现有两个阻值不等的未知电阻R1 和R2，为了分辨它们的阻值
大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（）
A． B．
C． D．
6.如图所示，电路中R1 的阻值为6Ω，闭合开关S，电流表A1 的示数为
1.2A，电流表A2 的示数为0.3A。
则R2 的阻值是多少？
【参考答案】1．D
2．I1R0
I2
-I1 ；
U1R0
U2 -U1
3．50；10；3
4．20；0.3；0.2
5．增大；不变；0.3；3 6．D
7．18。
(完整)初中物理__欧姆定律练习题附答案
(完整)初中物理__欧姆定律练习题附答案欧姆定律是物理学中一个非常重要的基本定律，它描述了电流、电压和电阻之间的关系。
在学习物理的过程中，我们经常会遇到欧姆定律的应用题。
在这篇文章中，我们将给出一些关于欧姆定律的练习题，并附上答案。
希望通过实际的练习，能够帮助大家更好地理解和应用欧姆定律。
练习题一：一根导线的电阻为3欧姆，通过它的电流为5安培，求通过导线两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，即V = I × R。
代入已知量，V = 5 × 3 = 15（单位：伏特）。
练习题二：某电器的额定电压为220伏特，通过它的电流为2安培，求该电器的电阻是多少？解答：还是根据欧姆定律，电阻等于电压除以电流，即R = V / I。
代入已知量，R = 220 / 2 = 110（单位：欧姆）。
练习题三：一台电视机通过220伏特的电压工作，接在电路中，当通过电视机的电流为1.5安培时，求该电视机的电阻是多少？解答：同样地，根据欧姆定律，电阻等于电压除以电流，即R = V / I。
代入已知量，R = 220 / 1.5 = 146.67（单位：欧姆）。
练习题四：一个电阻为10欧姆的电路中，通过电流为5安培，求通过电路两端的电压是多少？解答：按照欧姆定律，电压等于电流乘以电阻，即V = I × R。
代入已知量，V = 5 × 10 = 50（单位：伏特）。
练习题五：一个电路中的电压为24伏特，电阻为6欧姆，求通过电路的电流是多少？解答：欧姆定律告诉我们，电流等于电压除以电阻，即I = V / R。
代入已知量，I = 24 / 6 = 4（单位：安培）。
通过以上的练习题，我们可以看到欧姆定律在电路中的应用非常广泛。
它提供了一个简单而有效的方法来计算电流、电压和电阻之间的关系。
只需要记住欧姆定律的公式，你就可以轻松应对各种与电路相关的问题。
在实际应用中，欧姆定律可以帮助我们设计电路、计算电路的电阻、电流和电压，在电路故障排查中也起到重要的作用。
欧姆定律在串,并联电路中的应用 习题(含答案)
欧姆定律在串,并联电路中的应用习题(含答案)欧姆定律在串、并联电路中的应用题（含答案）一、单选题（本大题共8小题，共16.0分）1.电工师傅在修理电器时，急需一只阻值为8Ω的电阻，但手边只有阻值为2Ω、5Ω、10Ω和40Ω的电阻各一只，下列做法能帮助他解决这一问题的是（）。
A。
将2Ω的电阻和5Ω的电阻串联B。
将2Ω的电阻和10Ω的电阻并联C。
将10Ω的电阻和40Ω的电阻并联D。
将5Ω的电阻和40Ω的电阻并联2.阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于（）。
A。
2：1B。
1：2C。
2：9D。
9：23.有两个电阻阻值相同，串联后总电阻为8欧；那么这两个电阻并联后总电阻为（）。
A。
2欧B。
4欧C。
8欧D。
16欧4.由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图，要使两个滑动变阻器阻值最大，滑片P1、P2的位置应同时满足（）。
A。
P1在最右端，P2在最左端B。
P1在最左端，P2在最右端C。
P1在最左端，P2在最左端D。
P1在最右端，P2在最右端5.如图所示，电源电压保持不变，为使电流表的示数略有增加，则应给R（）。
A。
串联一个比R小得多的电阻B。
串联一个比R大得多的电阻C。
并联一个比R小得多的电阻D。
并联一个比R大得多的电阻6.通过定值电阻甲、乙的电流与其两端电压关系图象如图所示。
现将甲和乙并联后接在电压为3V的电源两端。
下列分析正确的是（）。
A。
R甲：R乙=2：1B。
U甲：U乙=2：1C。
I：I=2：1D。
I乙：I甲=2：17.如图所示，关于电路工作情况，下列说法中正确的是（）。
A。
只闭合S1时，两只灯泡是串联的B。
闭合S1、S2，灯泡L1被短路C。
若先闭合S1，再闭合S2，电流表的读数变大D。
若先闭合S1，再闭合S2，电流表读数不变8.把标有“6V6W”的L1和标有“6V3W”的L2两灯串联接在6V的电源上，则（）。
欧姆定律的应用练习题及答案
欧姆定律的应用练习题及答案The document was prepared on January 2, 2021第节欧姆定律的应用习题一、填空题1．一段导体的电阻是5Ω,当加在它两端的电压是 V时,通过这段导体的电流是________A.2．在3 min内,通过导体横截面积的电量是450 C,若导体电阻是4Ω,则加在导体两端的电压是________V.3．经验证明,只有不高于________V的电压对人体才是安全的.家庭电路的电压是________V,动力电路的电压是________V.它们都超出了安全电压,所以对人体都是危险的.4．一只电灯上标有“220 V 60W”字样,所标示的220 V是________电压.5．有一根导线,如果在它两端加上12 V电压,通过它的电流是 A,那么它的电阻是________Ω；如果在这根导线两端加15 V电压,通过它的电流是________A,它的电阻是________Ω；如果这根导线两端电压为零,则通过它的电流为________A,它的电阻是________Ω.6．R1和R2两只电阻串联.已知R1∶R2＝5∶1,那么通过它们的电流之比I1∶I2＝________,两只电阻两端各自的电压之比U1∶U2＝________,这两只电阻两端的总电压跟R2两端电压之比U总∶U2＝________.7．R1、R2两只电阻并联,已知R1∶R2＝4∶3,那么它们两端各自的电压之比U1∶U2＝________,通过它们的电流之比I1∶I2＝________.8．如图中的表示数为 A, 的示数为 A,表的示数为6 V,则R1＝Ω,R2＝________Ω.9．如图所示,用伏安法测电阻时电压表的读数是________V,电流表的示数是________,该电阻的阻值是________Ω.二、选择题10．下列说法中错误的是A．电源是提供电压的装置B．电压是形成电流的原因C．电流是电荷的定向移动形成的D．电路两端只要有电压就一定有电流11．下列说法中正确的是A．电阻是表示导体对电流阻碍作用大小的物理量,所以电流越大,电阻越小B．导体的电阻只决定于导体的材料、横截面积和温度C．电阻是导体本身的一种性质,与电流和电压的大小无关D．导体的电阻大小与任何外界因素都没有关系12．滑动变阻器使用的说法中,错误的是A．应先观察滑动变阻器上标示的最大阻值和允许通过的最大电流B．滑动变阻器应并联在电路中使用C．在连接线路时,除断开开关外,还要将滑片置于变阻器阻值最大位置D．滑动变阻器连入电路的正确方法有四种13．对欧姆定律公式的理解,以下说法中错误的是A．对某一导体来说,导体中的电流与其两端的电压成正比B．在电压相同的条件下,不同导体中的电流与导体的电阻成反比C．导体中的电流与导体两端的电压、电阻有关D．导体中的电流与导体两端的电压、电阻均无关,因为比值是一个恒量14．电表的使用,下列说法中正确的是A．电流表要并联在电路中,电压表要串联在电路中B．都应让电流从电流表、电压表的正接线柱流入,负接线柱流出C．电流表不能超过量程使用,但电压表可以超过量程使用D．电流表、电压表都绝对不能直接接在电源两极进行测量15．小王同学的“随身听”需要6 V的电压供电才能正常工作,正确的做法是A．用4节干电池串联起来供电B．用4节干电池并联起来供电C．用3节铅蓄电池串联起来供电D．用6节干电池串联起来供电16．如图所示电路,当滑动变阻器的滑片P向a端移动时,灯泡亮度和电流表示数的变化情况是A．灯变亮,表示数增大B．灯变亮,表示数减小C．灯变暗,表示数增大D．灯亮度不变,表示数不变17．一个电阻两端加上30 V电压时,通过它的电流是6 A,现给它两端加上15 V的电压时,它的电阻是A．ΩB．Ω C．5Ω D．Ω18．一个导体接在电路中,如果把通过的电流减小为原来的一半,则导体的电阻和它两端的电压将A．电阻、电压都变为原来的一半B．电阻不变,电压减小为原来的一半C．电阻不变,电压变为原来的二倍D．电阻、电压均保持不变19．如下图中,R1＝60Ω,当开关S断开时电流表示数为I,当开关S闭合时,电流表的示数为4I,则R2的大小是A．120Ω B．60Ω C．40Ω D．20Ω20．如图中,已知R1＝20Ω,把R1、R2并联后接在电源上,已知电路总电阻是12Ω,电流表示数为 A,则电源电压为A．6V B． C．30V D．5V21．如图所示,当滑片P从b到a移动时,电流表读数为原来的4倍,则R2∶R1为A．1∶3B．3∶1C．2∶3D．3∶222．如图所示电源电压不变,在变阻器滑片P向左移动过程中,电流表、电压表的示数变化情况是A．不变, 变小, 变小B．变大, 变大, 不变C．变小, 变大, 变大D．不变, 变大, 不变三、连线题23．下图中给出了电路元件,请在图中用笔连线表示导线,把电路元件连接起来.要求： L1、L2并联,开关能同时控制两盏灯,滑动变阻器滑片移动时两灯的亮度均发生变化；用电流表测量通过L1的电流,电压表测L2的电压.四、实验题24．在验证欧姆定律的实验中,测得数据如下表所示,写出由表格得到的结论.25．某同学写了一篇“伏安法测电阻”的实验报告,仔细阅读该实验报告并回答问题：实验报告伏安法测电阻1实验目的：测量电阻R的电阻值2实验步骤：①根据实验目的,画出实验电路如下图所示②按电路图连接电路,调节滑片P使电路中的电阻最大③接通开关,读出电流表、电压表的示数④根据测得的电压、电流值,算出电阻R的值3实验记录4实验论证：待测电阻R的阻值等于7Ω回答问题：1你认为这份实验报告是否完整若不完整应添上的项目是：①________________；②________________.2从实验步骤看,实验的主要缺陷是________________使结果不够精确.3滑动变阻器在实验中所起的作用是：①________________②________________五、计算题26．电阻R1＝10Ω,R2＝20Ω,将它们串联后接入电源两端.若通过R2的电流为,则R1两端的电压和电源电压各是多少27．一个定值电阻两端加上15 V的电压时,用量程是0～ A的电流表测得通过电阻的电流是 A,如果电阻两端加上21 V电压时,能不能还用这只电流表来测量通过它的电流参考答案：新课标第一网1．；2．10；3．36,220,380；4．额定；5．30,,30,0,30；6．1∶1,5∶1,6∶1；7．1∶1,3∶4；8．10,10；,,20.10．D；11．C；12．B；13．D；14．B；15．A；16．A；17．C；18．B；19．D；20．A；21．B；22．D；23．略；24．①电阻一定时,导体中的电流与导体两端的电压成正比；②电压一定时,导体中的电流与导体的电阻成反比.新课标第一网25．1①实验原理；②实验器材；2未多次测量取平均值；3①保护电路②改变电阻两端电压进行多次测量取平均值26．U1＝2 V,U总＝6 V27．I'＝ A＞ A,故不能直接用此表测通过电阻的电流.新课标第一网。
2019-2020届初三 串联电路中欧姆定律的应用 专项练习(含答案解析)
串联电路中欧姆定律的应用专项练习一、计算题1、滑动变阻器一般只在实验室中使用，图24甲是家用电器中常用的一种电位器，通过机械式旋钮调节阻值的大小。
小亮利用这种电位器自制了一个可调亮度的手电筒，其电路图如图24乙所示。
电源两端电压U为6 V且保持不变，小灯泡电阻R1为10Ω（不考虑温度对灯丝电阻的影响）。
开关S闭合后，求：（1）当电位器R接入电路的电阻R2为20Ω时，通过小灯泡R1的电流I ；（2）当电位器R接入电路的电阻R3为10Ω时，小灯泡R1的电压U1。
2、如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为 3V．求：（1）电流表的示数 I；（2）电源两端的电压 U．3、为了防止酒驾事故的出现，酒精测试仪已被广泛应用。
交警使用的某型号酒精测试仪的工作原理如图25所示。
电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω。
使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的为6V。
（1）电压表的示数为6V时，电流表的示数为多少？（2）电压表的示数为6V时，滑动变阻器R1的电阻值为多少？（3）调零后，R1的电阻保持不变。
某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？4、如何用一个电压表和一个已知电阻来测某未知电阻的阻值？小林设计了如图所示的电路．实验时，已知R1为9Ω，在闭合S的情况下，断开S1时电压表的示数为1.8V，闭合S1时，电压表的示数为2.7V．整个实验过程中电池的电压不变，求：（1）电源电压；（2）被测电阻R2的阻值．5、为了防止酒驾事故的出现，酒精测试仪已被广泛应用．交警使用的某型号酒精测试仪的工作原理如图所示．电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω．使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的示数为6V。
人教版九年级 物理-欧姆定律的应用-同步练习(含答案)
九年级上册物理-欧姆定律的应用-同步练习（含答案）一、单选题1.如图甲是灯泡L和电阻R的I﹣U关系图象灯丝电阻受温度的影响，温度越高电阻越大，将L和R以两种不同的方式接在同一电源上，如图乙和丙，若乙图中U1：U2=m，丙图中I1：I2=n，则下列关系式中正确的是（）A.m=nB.m=C.m＜D.m＞2.在图所示的电路中，电源电压保持不变，闭合电键S后，小灯发光较暗，过了一会儿，小灯亮度明显变亮，则下列判断中正确的是（）A.电阻R断路，电流表示数变小B.电阻R短路，电压表示数变小C.电阻R断路，电流表示数变大D.电阻R短路，电压表示数变大3.如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动，电表的变化情况是（）A.电压表和电流表示数都变小B.电压表和电流表示数都变大C.电压表示数变大，电流表示数变小D.电压表示数变小，电流表示数变大4.如图所示的电路中，电源电压不变，闭合开关S1，电压表和电流表有示数，接着再闭合开关S2，下列说法正确的是（）A.电压表示数不变B.电流表示数变小C.电压表和电流表示数的比值不变D.电压表和电流表示数的乘积变小5.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）A.当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1AB.将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC.通过导体甲的电流与其两端的电压成正比D.导体甲的电阻大于导体乙的电阻6.根据欧姆定律，下列说法正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端电压越大，这段导体的电阻就越大C.导体的电阻与电压成正比，与电流成反比D.导体两端电压越大，通过这段导体的电流越大7.图甲所示的电路中，电源电压保持不变，R是定值电阻，R t是由半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示．则下列结论中正确的是（）A.温度升高时，电流表示数减小B.温度降低时，电路消耗的总功率增大C.电流表可以改装成温度计D.电压表可以改装成温度计8.如图所示，电源电压不变，开关S1处于闭合状态，当开关S2闭合时，电流表和电压表的示数变化情况都正确的是（）A.电流表A2示数变大，电压表示数变大B.两电流表示数都变大，电压表示数不变C.电压表示数变大，电流表A2示数变为零D.电压表示数变小，电流表A1示数变大9.如图图象中，能正确表示定值电阻上的电流与两端电压关系的是（）A. B. C. D.二、多选题10.如图为某同学实验时所用电路，电路中电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器的最大值为50Ω，定值电阻R0为10Ω．电源电压为6V且保持不变，实验操作正确并保证电路各器材安全，则在闭合开关后移动滑片P的过程中（）A.电流表的最大示数是0.6AB.电压表的最小示数是1VC.滑动变阻器的最小功率是0.5WD.电阻R0的最大功率是0.6W11.如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。
中考物理《欧姆定律及其应用》专项练习题(附答案)
中考物理《欧姆定律及其应用》专项练习题(附答案)一、单选题1．A、B两个用电器分别接入图甲的电路中，经测量，用电器A、B的I与U关系如图乙所示，则从图乙中获得信息不正确的是（）A．用电器的电阻R A＝10ΩB．B用电器的电阻R B随电压的增大而增大C．A用电器的电阻R A随电压的增大而增大D．A，B用电器的电阻在U＝3V时相等2．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（）A．U AB＞U BC，I AB＜I BC B．U AB＜U BC，I AB=I BCC．U AB＞U BC，I AB＝I BC D．U AB＝U BC，I AB＜I BC3．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（）A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A4．如图所示，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（）A．电流表示数增大、电压表示数减小B．电流表示数减小、电压表示数增大C．电流表和电压表示数都增大D．电流表和电压表示数都减小5．物理研究中常用图象来表示两个量（x，y）的关系，以使研究的问题变得直观明了．下列两个物理量之间的关系符合如图所示的是（）A．物质的密度与质量的关系B．物体受到的重力与质量的关系C．匀速直线运动物体的速度与时间的关系D．定值电阻的阻值与其两端电压的关系6．在图所示的电路中，电源电压保持不变。
闭合电键S，两只电流表的指针偏离零刻度线的角度恰好相同，则电流表A1与A2的示数之比和电流表A2所用量程分别为（）A．1∶1；可能为0.6安B．1∶1；一定为3安C．1∶5；可能为0.6安D．1∶5；一定为3安7．如图是小灯泡L“3V 0.3A”和电阻R中电流随电压变化的图象．由图象可知下列说法正确的是（）A．电阻R的阻值为10ΩB．小灯泡L正常发光时的阻值为10ΩC．若将它们串联，通过R的电流为0.15A，则此时电源电压为4.5VD．若将该小灯泡接在电压为2V的电源上，则此时灯的实际功率为0.4W8．如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，电流表、电压表的示数将（）A．电流表、电压表的示数都变B．两表示数都不变C．两表示数都变小D．电流表示数变小，电压表示数变大9．如图所示的是用电压表和电流表测电阻的一种连接方法，R x为待测电阻，如果考虑电表内阻对测量结果的影响，则（）A．电压表示数大于R x两端的实际电压，电流表示数大于通过R x的实际电流B．电压表示数大于R x两端的实际电压，电流表示数等于通过R x的实际电流C．电压表示数等于R x两端的实际电压，电流表示数大于通过R x的实际电流D．电压表示数等于R x两端的实际电压，电流表示数等于通过R x的实际电流10．如图所示是科技创新小组的同学们自己发明的电子握力器的内部结构.电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端.L 是一个电阻不变的指示灯.使用时，先闭合开关S.再用手握住手柄，A 柄向下运动压缩弹簧，握力就显示在力量计表盘上.下列有关握力计的法中正确的是（）A．力量计是由电压表改装而成B．握力越大，电路中电流越小C．灯泡L在电路中没有作用，可以拆除D．握力计实际上是利用手柄受到的握力来改变弹簧的长度，从而改变R接入电路的阻值的11．如图所示的电路中电源的电压不变，闭合开关S后，向左移动滑动变阻器R的滑片，则电压表和电流表示数的变化情况是（）A．电压表的示数变大，电流表的示数变小B．电压表的示数变小，电流表的示数变大C．电压表的示数不变，电流表的示数变小D．电压表的示数不变，电流表的示数变大12．如图电路中，R为定值电阻。
专题27 欧姆定律的应用(二) (解析版)
专题27 欧姆定律的应用（二）【考点预览】考点1 电路安全问题考点2 比例问题考点3 动态电路的计算考点1 电路安全问题【经典真题】如图所示的电路中，电源电压为4.5V，且恒定不变，电压表的量程为0～3V，电流表的量程为0～0.6A，定值电阻R1的阻值为5Ω，滑动变阻器的最大阻值为50Ω．闭合开关S，移动滑片P，则电流表的示数变化范围为A，滑动变阻器接入电路中的阻值变化范围为Ω。
【常用结论】（1）电路安全：在电路变化过程中，电流不能超过用电器的额定电流或电流表的量程；电压不能超过用电器的额定电压或电压表的量程。
（2）串联电路中，如果电压表测量滑动变阻器的电压：R2max=U2maxU−U2max ×R1，R2min=UI max−R1（3）并联电路中：R 2max 可以滑动最大阻值处，R 1min =UImax−I 2。
【易错点】串联电路中，如果电压表测量定值电阻的电压：R 2max 可以滑动最大阻值处，R 2min =U I max−R 1在这种情况中：电压表也是起到限流的作用，若图中电压表量程为0V -3V ，R1=10Ω，则此时电路最大电流只有0.3A 。
【经典变式练】1. 如图所示的电路中，灯L 标有“3V 、0.3A”、滑动变阻器R 上标有“50Ω 1A ”的字样，电压表量程为“03V ～”，电流表量程为“0A ～0.6”，电源电压恒为4.5V ，不考虑温度变化对电阻的影响。
闭合开关S ，为了保证电路中各元件安全工作，滑动变阻器接入电路中的阻值范围是______Ω，电压表的示数变化范围是______V 。
【答案】 520～ 1.53～4.5V1050.3A U R R I '=-=-Ω=Ω滑小灯① 由欧姆定律，电压表的最小示数为min 0.3A 5 1.5VU IR ==⨯Ω=滑小②因电压表量程为“03V ～”，变阻器连入电路的电阻越大，电路的电流越小，由分压原理，电压表示数越大，电压表的最大示数为3V 时，结合②故可知，电压表的示数变化范围1.53V ～。
