FA16硬件结构及原理介绍
华为接入网FA16的PV8板功能和原理介绍
华为接入网PV8板功能和原理介绍
一.PV8板功能和原理介绍（H302PV8）
1、主处理机的功能
2、2K ×2K 交叉矩阵，基于64K 的交叉能力
3、V5和HGRP 协议处理
4、E1接口的时钟锁相
5、每板40条HW ，8条用于本框，32条扩展带用户单元
6、每板8个E1接口（双配时提供16个E1接口）
7、32条HDLC
二.H302PV8板指示灯
RUN
V5S
V5L
COM
E1S
NOD
1234O N PV8
指示灯
复位开关
拨码开关
CLK
MSL
ETN 网管串口
三.PV8拨码开关
1.PV8板面板上的拨码开关同后台终端系统相互配合，以决定PV8板的加载方式。
2.在主机运行期间，通过E1S指示灯可以显示8路E1中某一路的状态，具体显示哪一路的状态是通过拨码开关的3、2、1来选择，该功能可以好好加以利用。
注：1代表ON，0代表OFF
四.PV8主控框中其它单板
TSS：测试板，对模拟用户或数字用户提供内外线的测试以及其它测试功能。
PWX：二次电源板，提供＋5V、－5V电源和铃流。
ASL：16路模拟用户板，提供模拟用户接口。
不同的ASL板可提供反极信号、KC16脉冲等功能。
A32：32路模拟用户板，提供模拟用户接口。
DSL：数字用户板，提供8路2B＋D数字端口。
VFB：音频用户板，提供8路音频用户接口(16路2线/8路4线)。
SRX：子速率板，提供5路V.24接口。
其它多种用户接口单板。
华为接入网FA16的AV5板功能和原理

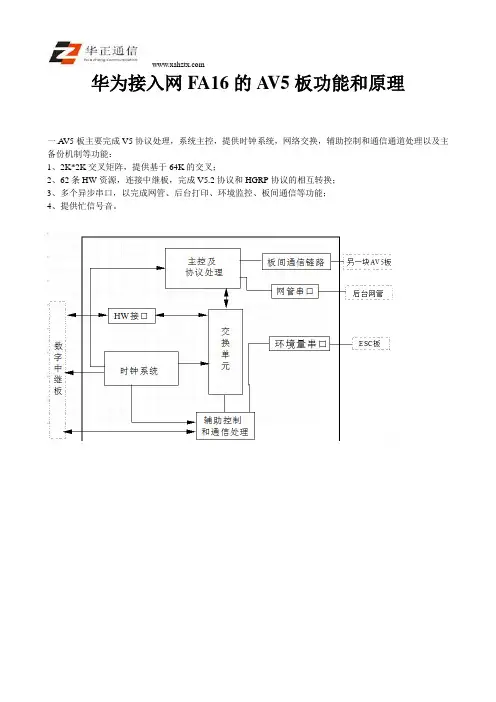

华为接入网FA16的A V5板功能和原理一.A V5板主要完成V5协议处理，系统主控，提供时钟系统，网络交换，辅助控制和通信通道处理以及主备份机制等功能：1、2K*2K交叉矩阵，提供基于64K的交叉；2、62条HW资源，连接中继板，完成V5.2协议和HGRP协议的相互转换；3、多个异步串口，以完成网管、后台打印、环境监控、板间通信等功能；4、提供忙信号音。
二.A V5板指示灯R U N1234O N 指示灯复位开关拨码开关网管串口监控串口V5SV5LMSLCOMCLKE11E12NOD AV5RUN运行灯：正常开工后：慢闪；未正常开工：快闪。
V5SV5接口状态指示灯。
亮：接口正常，闪：部分接口异常。
V5L V5链路状态指示灯。
亮：链路正常；闪烁：部分异常。
MSL 主备通信状态指示灯。
亮：主备板间通信链路正常灭：主备板间通信链路不正常。
COM 前后台串口通信状态指示灯。
亮：单板与后台通信正常；灭：单板与后台通信不正常。
CLK 时钟主用状态指示灯。
亮：本板时钟主用；灭：本板时钟备用。
E11 ETHERNET 输入指示灯。
E12 ETHERNET 输出指示灯。
NOD NOD 指示灯。
三.A V5板的加载 Flash Memory DRAM23程序数据C PUAV5程序数据BAM11.DRAM ：动态存储器A V5板开工后，系统的主机程序和数据在其中运行。
A V5板掉电时，DRAM 将被清空。
2.Flash Memory ：闪存系统的主机程序和数据的备份地点，在系统复位时可根据拨码开关的设置来选择对程序和数据进行备份。
A V5板掉电时，闪存内的内容不会丢失。
四.A V5拨码开关A V5板面板上的拨码开关同后台终端系统相互配合，以决定A V5板的加载方式。
HONET FA16在电力专网中的特殊应用
ATI板应用实例
利用音频口和E、M线，组成中继接口
音频口
A T I A T I
音频口
E M 接 口
E M 接 口
EM线
EM线
交换机
接入网
传输设备
接入网
交换机
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 15
谢谢
Internal
SA002103 HONET FA16 在电力专网中的特殊应用
ISSUE 2.0
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
2/4线EM接口延伸的概念
业务需求 在电力网中，许多用户机使用E&M模拟中继接口互连。 业务提供 HONET FA16提供了E&M接口延伸业务，使得采用E&M模拟接
All rights reserved
Page 13
ATI板应用实例
利用音频口传递音频信号
音 频 音频口 信 号 接 口
音 频 信 号 接 口
音频口 A
T I
A T I
接入网
传输设备
接入网
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 14
交换机
接口设备
交换机用户拔打EM中继出局电话时，开关K1闭合，M线上将有电流流过，
接口设备电流检测电路检测到电流(一般是6mA～25mA)后认为被占用。
HUAWEI TECHNOLs reserved
Page 5
EM信令的传递过程2
华为FA16硬件结构及功能全解
3 2 1
2 1
OFF CPU不请求加 ON CPU请求加载数据 载数据 OFF CPU不请求加 ON CPU请求加载程序 载程序
AV5板面板上的拨码开关同后台终端系统相
互配合，以决定AV5板的加载方式。
DTE数字中继板
每块DTE板提供8个E1接口，接入网可以通过这些E1接口连接
多种设备
FA16硬件结构及功能介绍
学习完此课程，您将会： FA16的硬件总体结构 常用机框结构 FA16系统各主要单板的功能 了解各框之间配线关系 能够根据实际情况进行系统配置 典型组网
基本内容
主控单元及其单板结构功能
用户单元及其单板结构功能
系统配线 组网方式
COM
复位开关
1234 ON
拨码开关
CLK E11 E12 NOD
网管串口
监控串口
AV 5
AV5板的加载
Flash Memory DRAM 2 程 数 3 序 据
DRAM：动态存储器
C P U AV5
AV5板开工后，系统的主机程序
和数据在其中运行。AV5板掉电 时，DRAM将被清空。
1
Flash Memory：闪存
系统的主机程序和数据的备份地
点，在系统复位时可根据拨码开
程序
数据
BAM
关的设置来选择对程序和数据进 行备份。AV5板掉电时，闪存内 的内容不会丢失。
AV5拨码开关
4
OFF NOD不请求加 ON NOD请求加载（一般不 载 用） OFF 程序/数据写 flash ON 程序/数据不写flash
4 3
PV8/PV4 LE RSA单元
ISDN 30B ＋D
FA16 DTE数字中继板介绍
FA16 DTE 数字中继板介绍DTE 板为数字中继板，每块DTE 提供8个E1接口，在GV5-III 系统中满配置时可插8块DTE 板，一个GV5-III 框最多可提供62个E1接口，（第8块DTE 单板最后两路E1不可用）这些E1接口可任意定义作如下用途：● V5接口的2M 链路，与LE 相连，或模块V5级联时与PV8单元相连； ● 模块间互连接口的2M 链路，用于与PV8单元相连；● HGRP 接口的2M 链路，与RSA 单元、RSP 单元、WSA 单元相连； ● BAM 接口的2M 链路，与BAM 相连； ● ISDN 的30B+D 接口； ●E1租用线。
DTE 板的逻辑结构图如下：CPU通信及接口控制8HW 8E1PCM 接口接口控制通信控制SDH、PDH 传输设备或业务节点设备DTE时钟HW及时钟处理时钟中继电缆主控板HW图1-1 CB01DTE 板功能框图1.CB01DTE 面板指示灯说明下表描述了CB01DTE 板的面板上各指示灯的具体含义。
表1-1 CB01DTE 板指示灯灯名 颜色说明含义正常状态 RUN红色 运行状态指示灯0.5S 亮/0.5S 灭周期闪烁：正常运行0.25S 亮/0.25S 灭周期闪烁：未配置数据或通讯故障0.5S 亮/0.5S 灭周期闪烁PCM1~8绿色 E1信号告警指示灯： 分别指示第1~ 8路E1信号 亮：出现信号丢失、失步或对端失步时E1信号告警灯常亮 0.5S 亮/0.5S 灭周期闪烁：出现滑帧或CRC 校验错误 灭：E1信号正常 灭MODE绿色 工作方式指示灯亮：工作在CAS 模式（1号信令） 灭：工作在CCS 模式（7号信令）亮/灭2.电路板拨码开关和跳线设置说明 如下两图为CB01DTE 板布局示意图。
JP11 2 3 4ON1 2ON1 2ONS11 2ON1 2ON1 2ON1 2ON1 2ON1 2ON1 2ON1 2ON1 2 3 4ONS2SD1SD3SD2SD4SD5SD6SD7SD8SD9SD10J2J3CB01DTE REV.01 2 3 4ONS3图1-2 CB01DTE REV.0电路板拨码开关示意图JP11 2 3 4ON1 2ON1 2ONS11 2ON1 2ON1 2ON1 2ON1 2ON1 2ON1 2ON1 2ON1 2 3 4ONS21 2 3 4ONS4SD1SD3SD2SD4SD5SD6SD7SD8SD9SD10J2J3CB01DTE REV.A1 2 3 4ONS31 2 3 4ONS5图1-3 CB01DTE REV.A 电路板拨码开关示意图(1) 拨码开关SD1~SD8的设置说明如下表是CB01DTE 板拨码开关SD1~SD8的设置说明。
通信设备之FA16的产品介绍

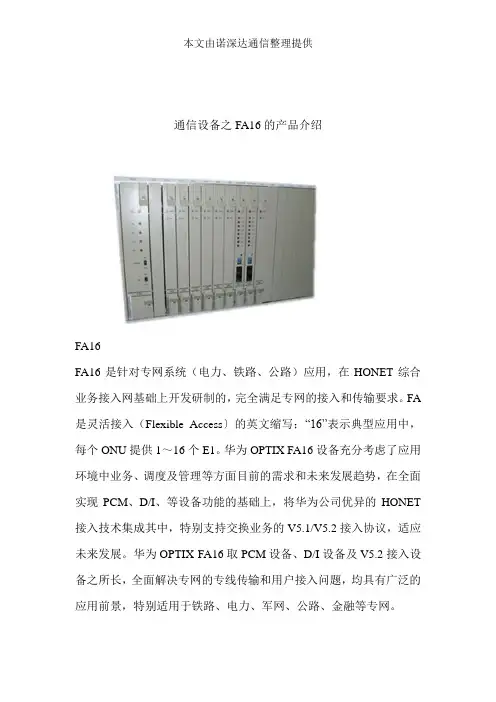

通信设备之FA16的产品介绍FA16FA16是针对专网系统（电力、铁路、公路）应用，在HONET综合业务接入网基础上开发研制的，完全满足专网的接入和传输要求。
FA 是灵活接入（Flexible Access〕的英文缩写；“16”表示典型应用中，每个ONU提供1～16个E1。
华为OPTIX FA16设备充分考虑了应用环境中业务、调度及管理等方面目前的需求和未来发展趋势，在全面实现PCM、D/I、等设备功能的基础上，将华为公司优异的HONET 接入技术集成其中，特别支持交换业务的V5.1/V5.2接入协议，适应未来发展。
华为OPTIX FA16取PCM设备、D/I设备及V5.2接入设备之所长，全面解决专网的专线传输和用户接入问题，均具有广泛的应用前景，特别适用于铁路、电力、军网、公路、金融等专网。
总体结构：FA16在设备上主要由光纤线路终端(OLT：Optical Line Terminal)、光纤网络单元(ONU：Optical Network Unit)、光传输系统和接入网网管系统(AN-NMS：Access Network Management System)组成（当采用V系列ONU时，可以没有OLT）。
完成接入网的业务接入、传输和网络管理三大部分。
FA16系统所提供的接口用户网络接口FA16中由ONU提供用户侧的接口UNI，它支持多种业务的接入业务节点接口FA16中由OLT提供业务节点接口SNI，提供了丰富的接口种类维护管理接口FA16可通过TCP/IP协议提供各种管理通道，提供GUI 图形网管接口，提供112接口、MML接口、Q3接口多种接口，实现功能全面的集中维护和网络管理FA16?灵活接入系统可支持多种不同类型的用户，远端可连接普通电话、数据终端、ISDN终端、CATV用户等多种用户设备，真正实现话音、数据、图像三网合一。
FA16系统功能特点丰富的用户接口框间资源共享和收敛比可调方便的升级和扩容能力灵活的组网方式开放的V5接口有线/无线、有源/无源接入于一体网络管理能力强可靠的系统性能丰富的产品系列。
甚高频信号传输方式分析及改进
甚高频信号传输方式分析及改进摘要：本文详细介绍外台站至空管中心甚高频信号传输的三种方式，从技术原理、传输中继等方面分析现有两种传输方式的差异；结合实际案例，查找备用传输方式信号质量差的原因，并提出改善甚高频信号质量的方案。
关键词：甚高频传输；带宽；编码格式.1 引言甚高频作为飞行员与地面管制员的主要通信方式，其信号质量十分重要，直接影响地空通信质量，是影响飞行安全的重要因素。
目前各遥控台甚高频信号由2套传输设备传输至沈阳空管中心。
其中，FA16甚高频传输网（简称FA16网）是主用网络，采用基于时分复用原理的华为FA16设备作为接入设备，传输中继为两条不同运营商地面线路，话音质量较好, 满足地空通信需求。
FA36甚高频传输网（简称FA36网）是备用网络，采用基于IP技术的H3C FA36设备作为接入设备，传输中继为一条地面线路和一条Ku卫星链路。
未来民航通信网-TDM网将作为甚高频业务主用传输网，采用基于IP 技术的华为设备，传输中继为两条地面线路，其中一条中断时，能够自动无时延倒换至另一条线路。
2 甚高频信号的传输方式管制员的指令依次通过内话系统、比选器、传输设备、传输线路、远端传输设备、远端电台主机，最后发射给飞机；远端电台收到飞行员语音信号后再通过传输设备、传输线路送至空管中心，由比选器选择质量较好的一路信号输出到管制席位的内话系统。
下面对两种甚高频信号传输方式进行分析对比。
2.1 FA16传输方式FA16传输网为甚高频信号传输主用网络，以点对点模式连接空管中心与各个遥控台，两台网管位于空管中心，由移动、电信运营商地面线路保障，带宽均为2M。
任何一路中继线路中断时，系统自动倒换至另外一条中继线路，继续保障甚高频信号传输。
拓扑图如图1。
2.2 FA36传输方式FA36网为甚高频信号备用传输网络，由联通地面线路和卫星链路两路中继保障，默认路由为地面线路。
当联通线路中断，改由卫星链路保障甚高频信号传输。
SA002102 HONET FA16在铁路专网中的特殊应用
课程SA002102HONET FA16在铁路专网中的特殊应用目录课程说明 (1)课程介绍 (1)课程目标 (1)相关资料 (1)第1章音频专线的接入 (2)1.1 概述 (2)1.2 VFB（CB02VFB）板功能描述 (2)1.3 CB02 VFB板应用 (3)1.4 音频专线业务的数据配置 (4)第2章共线电话调度系统 (8)2.1 共线电话概述 (8)2.2音频接口板(CB03VFB) (10)2.2.1 概述 (10)2.2.2 主要功能 (10)2.3 音频叠加原理 (13)2.3.1 VDM单板简介 (15)2.4 FA16系统的共线电话保护功能 (15)2.4.1对VDM单板故障的保护 (15)2.4.2对E1故障的保护 (16)2.5 FA16系统共线电话的一般配置和性能 (19)2.5.1 共线电话的一般配置 (19)2.5.2 FA16共线系统的性能： (19)2.6 共线电话数据配置 (20)2.6.1 音频接口描述表 (20)2.6.2 共线电话链路描述表 (21)2.6.3 VDM时隙占用描述表 (21)2.6.4 VDM音频叠加端口描述表 (22)2.6.5 配置半永久连接表 (23)2.7共线电话的应用举例 (24)2.8 其它与共线保护相关的数据配置 (26)第3章闭塞电话/热线电话 (28)3.1 什么是闭塞电话/热线电话 (28)3.2 HONET FA16系统中的具体实现 (29)3.2.1 ASL－ASL热线方式 (29)3.2.2 磁石接口方式 (29)3.3 配置区段内闭塞电话 (31)3.3.1 涉及的表格 (31)3.3.2 配置过程 (32)3.4 配置区段间闭塞电话 (33)3.4.1 涉及的表格 (33)3.4.2 配置过程 (33)3.5 验证闭塞电话 (35)3.5.1简要步骤 (35)3.5.2详细过程 (36)第4章Z接口延伸业务 (37)4.1什么是Z接口延伸 (37)4.1.1概念 (37)4.1.2 相关单板 (38)4.2 CDI板基本原理及功能 (38)4.3 数据配置要点 (40)课程说明课程介绍本课程主要介绍HONET FA16在铁路专网中的应用，如音频专线、共线电话、闭塞电话、Z接口延伸等。
FA16组网配置介绍
FA16组网配置介绍一.概述在HONET FA16系统中，由于引入了AN 级联和模块间互连的概念，因而组网更加灵活、方便。
既支持单SIPP 功能模块组网方式和多SIPP 功能模块叠加组网方式，也支持采用V5级联以及建立模块间互连接口的多SIPP 功能模块级联组网方式。
在本节里，不涉及光传输的组网，而只阐述SIPP 功能模块与LE 之间、SIPP 功能模块与SIPP 功能模块之间的连接方式。
二.单SIPP 功能模块组网方式单模块组网是最简单的组网方式，它采用一个SIPP 功能模块来组成整个网络，这个SIPP 功能模块可以是上节中描述的任意一种类型的模块。
一个最典型的单模块组网图如图1-1：LEGV5-III 单元BAMRSP 单元RSP 单元RSP 单元V5接口串口、FCPHGRP 协议E1接口图1-1 典型单模块组网图图中虚线内为一个SIPP 功能模块，它与本地交换机LE 之间采用标准V5协议相连；在这个功能模块内，又分为GV5-III 主控单元及多个RSP 单元，GV5-III 单元一般放在局端，即OLT 处，而RSP 单元多放在远端，即ONU 处；GV5-III 单元与RSP 单元之间采用内部协议----HGRP 协议。
在GV5-III 主控单元处，由BAM 通过串口或FCP 方式与之相连。
其中的ONU （即RSP 单元的位置）处配置SIPP 功能模块的主控单元，如PV8或GV5单元时，则构成V 系列ONU ，可直接提供V5接口与LE 对接。
三.多SIPP 功能模块叠加方式当一个SIPP 功能模块的容量不能满足需求时，可采用多个SIPP 功能模块叠加的方式。
组网如图5-2：L ESIPP功能模块SIPP功能模块SIPP功能模块V5协议V5协议V5协议BAM串口、FCP图1-2 多SIPP 功能模块叠加组网上图中有三个SIPP 功能模块参与了叠加。
每个SIPP 功能模块与LE 之间采用标准V5协议对接；与BAM 之间则用串口或FCP 方式相连。
华为PCM FA16
H W
央 央 单 单 元 元
电
主子架
源
测
源
试 各类业务 接口板 任意混插 电 平滑升级 源
扩展子架
扩 扩 展 展 接 接 口 口
中央单元提供4/8/16 路E1接口，可在各方向灵活分配 接口， 中央单元提供 接口
14
OptiX FA16机柜结构 FA16机柜结构
ESC
一次电源
F01AVF01AV-U 一体化配置总装机柜 1.8m
4
窄带接入网的功能结构模型
邮电部提出接入网主要实施五种功能，即用户口功能（UPF）、业务口功 能（SPF）、核心功能（CF）、传送功能（TF）和接入网系统管理功能 （SMF）。
Q3
接入网系统管理功能
UNI
用户口 功能
核心 功能
传送功能
核心 功能
业务口 功能
SNI
5
接入网在未来电信网络中的位置
MG：
Q3
…
接入网
SN I
业务节点
3
窄带接入网网络结构模型 窄带接入网网络结构模型 接入网三层网路结构模式：主干层、配线层、 接入网三层网路结构模式：主干层、配线层、引入层 接入网
光 交 接 箱
交换机
远端接 入单元
分 线 盒
用户 驻地网
引入层
主干层
配线层
网络层次清晰，便于逐步推进接入网的光纤化 《邮电部技术规定》YDN005-1996，YDN061-1997，YDN057-1997 邮电部技术规定》YDN005-1996，YDN061-1997，YDN057中都有明确定义
接入网是所有未来业务的承载体
6
HONET窄带接入网的功能结构 窄带接入网的功能结构
