开关、插座安装分项工程施工技术(工艺、质量)交底卡

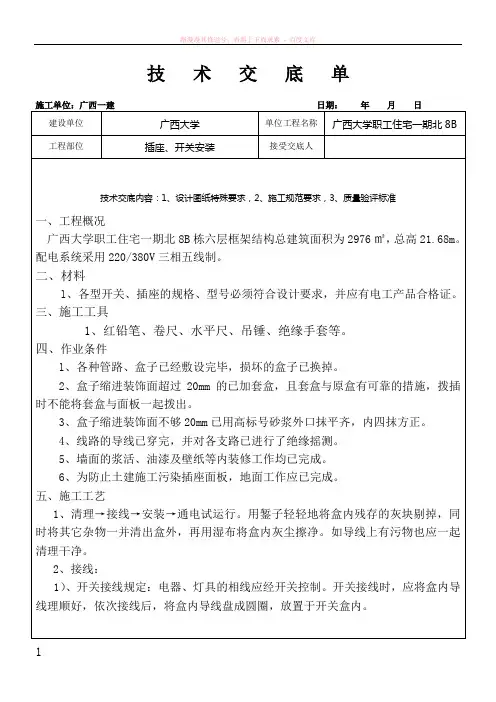

技术交底单(插座、开关安装)
技术交底单建设单位广西大学单位工程名称广西大学职工住宅一期北8B 工程部位插座、开关安装接受交底人技术交底内容：1、设计图纸特殊要求，2、施工规范要求，3、质量验评标准一、工程概况广西大学职工住宅一期北8B栋六层框架结构总建筑面积为2976㎡，总高21.68m。
配电系统采用220/380V三相五线制。
二、材料l、各型开关、插座的规格、型号必须符合设计要求，并应有电工产品合格证。
三、施工工具1、红铅笔、卷尺、水平尺、吊锤、绝缘手套等。
四、作业条件l、各种管路、盒子已经敷设完毕，损坏的盒子已换掉。
2、盒子缩进装饰面超过20mm的已加套盒，且套盒与原盒有可靠的措施，拨插时不能将套盒与面板一起拨出。
3、盒子缩进装饰面不够20mm已用高标号砂浆外口抹平齐，内四抹方正。
4、线路的导线已穿完，并对各支路已进行了绝缘摇测。
5、墙面的浆活、油漆及壁纸等内装修工作均已完成。
6、为防止土建施工污染插座面板，地面工作应已完成。
五、施工工艺1、清理→接线→安装→通电试运行。
用錾子轻轻地将盒内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
如导线上有污物也应一起清理干净。
2、接线：1）、开关接线规定：电器、灯具的相线应经开关控制。
开关接线时，应将盒内导线理顺好，依次接线后，将盒内导线盘成圆圈，放置于开关盒内。
交底人：技术交底单建设单位广西大学单位工程名称广西大学职工住宅一期北8B 工程部位插座、开关安装接受交底人技术交底内容：1、设计图纸特殊要求，2、施工规范要求，3、质量验评标准2）、插座接线规定：单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接零线；竖装时，面对插座的上极接相线，下极接零线。
单相三孔及三相四孔的接地或接零线均应在上方。
3）、接线：先将盒内甩出的导线留出维修长度（15～20mm）削去绝缘层，注意不要碰伤线芯，将导线按顺时针方向盘绕在开关、插座对应的接线柱上，然后施紧压头。

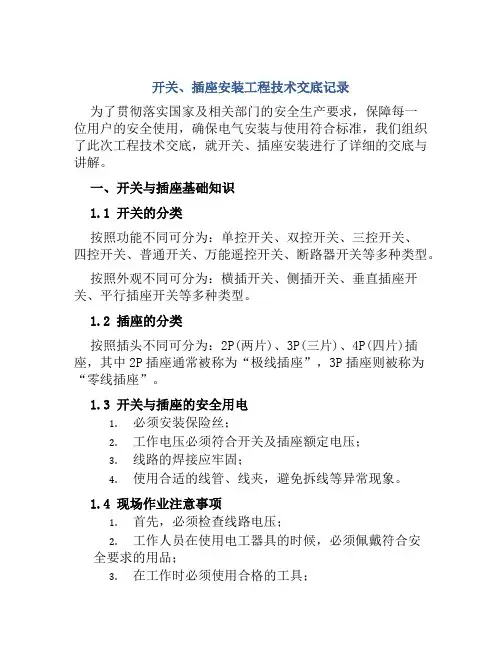

开关、插座安装工程技术交底记录
开关、插座安装工程技术交底记录为了贯彻落实国家及相关部门的安全生产要求，保障每一位用户的安全使用，确保电气安装与使用符合标准，我们组织了此次工程技术交底，就开关、插座安装进行了详细的交底与讲解。
一、开关与插座基础知识1.1 开关的分类按照功能不同可分为：单控开关、双控开关、三控开关、四控开关、普通开关、万能遥控开关、断路器开关等多种类型。
按照外观不同可分为：横插开关、侧插开关、垂直插座开关、平行插座开关等多种类型。
1.2 插座的分类按照插头不同可分为：2P(两片)、3P(三片)、4P(四片)插座，其中2P插座通常被称为“极线插座”，3P插座则被称为“零线插座”。
1.3 开关与插座的安全用电1.必须安装保险丝；2.工作电压必须符合开关及插座额定电压；3.线路的焊接应牢固；4.使用合适的线管、线夹，避免拆线等异常现象。
1.4 现场作业注意事项1.首先，必须检查线路电压；2.工作人员在使用电工器具的时候，必须佩戴符合安全要求的用品；3.在工作时必须使用合格的工具；4.在电器的维修中，必须按规定进行操作。
二、开关安装操作2.1 用具准备使用钳子、榫头锤、螺丝刀、弯钳、螺栓刀等工具。
2.2 操作步骤操作流程如下：1.根据图纸要求铺排电线布线；2.将开关框架红外线对准安装箱，并拧紧螺栓；3.接通电源，在插头上接入电线；4.装上开关装饰剪板；5.检查安装质量和接线质量，确保无短路现象。
2.3 注意事项1.门铰和开关线束需要分出；2.每次操作后，必须检查电线是否损坏。
三、插座安装操作3.1 用具准备安装塑料墨水线钳。
3.2 操作步骤操作流程如下：1.根据图纸要求铺排电线；2.按照标志方向固定支架；3.安装框架时特别注意：连接点与支架平齐；4.将插座插头紧插，并拧紧固定螺栓；5.检查插座是否正常使用。
3.3 注意事项1.电线应绕出线圈，使连接器牢固；2.插头插好后，插口不能抖动；3.每个插座只能用一种颜色的线缆插头。
开关-插座安装质量技术交底卡
内
7.5 电气照明器具及其配电箱（盘）安装分项工程质量检验评定记录。
容
专业技术负责人：
交底人：
接受人：
6.4 固定面板的螺丝不统一（有一字和十字螺丝）。为了美观，应选用统一的螺丝。
6.5 同一房间的开关、插座的安装高度之差超出允许偏差范围，应及时更正。
6.6 铁管进盒护口脱落或遗漏。安装开关、插座接线时，应注意把护口带好。
6.7 开关、插座面板已经上好，但盒子过深（大于2.5c线，应改为鸡爪接导线总头，再分支导线接各开关或插座端头。或者
采用LC安全型压线帽压接总头后，再分支进行导线连接。
7 应具备的质量记录
交
7.1 各型开关、插座及绝缘导线产品合格证。
7.2 开关、插座安装工程、预检、自检、互检记录。
底
7.3 设计变更洽商记录、竣工图。
7.4 电气绝缘电阻测试记录。
6 应注意的质量问题
6.1 开关、插座的面板不平整，与建筑物表面之间有缝隙，应调整面板后再拧紧固定螺丝，使其
紧贴建筑物表面。
6.2 开关未断相线，插座的相线、零线及地线压接混乱，应按要求进行改正。
6.3 多灯房间开关与控制灯具顺序不对应。在接线时应仔细分清各路灯具的导线，依次压接，并
保证开关方向一致。
开关、插座安装 分项工程质量技术交底卡
总承包施工单位 单位(子单位)工程名称
分部工程 交底部位
GD2301003
建筑电气工程
开关、插座安装
日期
年月日
5 成品保护
5.1 安装开关、插座时不得碰坏墙面，要保持墙面的清洁。
5.2 开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。
5.3 其它工种在施工时，不要碰坏和碰歪开关、插座。
开关插座安装技术交底
1.导线绝缘电阻测试合格。
2.顶棚、墙面油漆施工完成。
二、材料质量要点
1、开关、插座的型号、规格符合设计要求；
2、进场验收符合下列规定：
2.1 查验合格证和出厂检验报告：内容应填写齐全完整；
2.2 外观检查：开关、插座面板完整、无碎裂、零件齐全，
2.3 电气性能抽样检测；对开关、插座的电气性能和机械性能抽样检测，并应符合下列规定：不同极性带电部件之间的电气间隙不应小于3mm，爬电距离不应小于3mm;绝缘电阻值不应小于5MΩ;
八、环境文明措施
1．使用各种机械必须控制噪音污染。
2．施工时要注意现场材料、成品、半成品的防护，避免污染和损坏。
3．施工要做到工完、料尽、场地清，做到不污染、不损坏、不丢失。
4．包装物回收到指定地点统一处理。
会签栏
质量
安全
环保
时间
时间
时间
交底人
被交底人
交底时间
注：交底卡由专业工程师负责编制，与施工计划安排相配套，交底卡中安全、质量要求应分别经项目部质量、安全负责人会签，项目部生产经理（项目总工）对技术交底进行审核，再由项目总工程师负责批准。当地方主管部门对技术交底表格另有设备必须严格遵守操作规程。
2、开关插座安装高度符合设计要求，相线，零线接线要正确，接地线不得在插座间串接。
七、成品保护
1、安装插座开关严禁碰坏墙面，应保持墙面的整洁。
2、开关插座安装完毕后，不得再次喷浆，以保持面板的整洁；
3、严禁插接超过插座允许的临时负荷。
4、其它工种施工时严禁碰坏开关插座。
（3）“人、机、料”的配置供应情况是各个时期落实进度的关键。在定期召开的计划调度会议上，物资供应人员应详细汇报供应情况，确保各项工作按计划实施。
开关、插座安装技术交底记录
施工技术交底记录项目技术负责人：项目专业施工员：项目专业质量检查员：专业班组长：交底时间：年月日交底地址：工地交底内容1.交底分部（子分部）、分项工程名称：开关、插座安装工程2.交底执行标准名称及编号：3.交底内容摘要：一. 施工准备1. 材料要求1）.各型开关：规格型号必须符合设计要求，并有产品合格证；2）.各型插座：规格型号必须符合设计要求，并有产品合格证；3）.塑料、木制台板应具有足够的强度和厚度，符合设计要求和施工验收规范的规定。
台应平整，无弯翘变形现象，油漆层完好无脱落；4）.其它材料：金属膨胀螺栓、塑料胀管、镀锌机（木）螺丝、木砖等。
2. 主要机具1）.红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等；2）.手锤、錾子、剥线钳、尖嘴钳、扎锥、套管、电钻、电锤、钻头、射钉枪等。
3. 作业条件1）.各种管路、盒子已经敷设完毕，盒子收口平整；2）.线路的导线已穿完，并已经做完绝缘摇测；3）.墙面的浆活、油漆及壁纸等内装修工作均已完成。
二. 操作工艺1. 工艺流程清理接线安装用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
施工单位技术交底人签字：施工班组接受人签字：施工技术交底记录项目技术负责人：项目专业施工员：项目专业质量检查员：专业班组长：交底时间：年月日交底地址：工地交底内容2. 接线1、 1）.一般接线规定a. 开关接线：①.同一场所的开关切断位置应一致，且操作灵活，接点接触可靠；②.电器、灯具的相线应经开关控制。
b. 插座接线：①.单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接零线；竖装时：面对插座的上极接相线，下极接零线；②.单相三孔及三相四孔的接地或接零线均应在上方；③.交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。
3. 安装开关、插座准备先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。

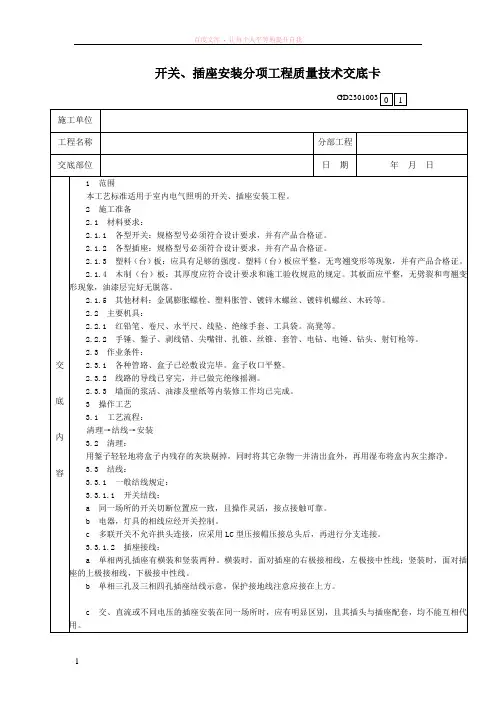

开关、插座安装分项工程质量技术交底卡
GD2301003施工单位工程名称分部工程交底部位日期年月日交底内容1 范围本工艺标准适用于室内电气照明的开关、插座安装工程。
2 施工准备2.1 材料要求：2.1.1 各型开关：规格型号必须符合设计要求，并有产品合格证。
2.1.2 各型插座：规格型号必须符合设计要求，并有产品合格证。
2.1.3 塑料（台）板：应具有足够的强度。
塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。
2.1.4 木制（台）板：其厚度应符合设计要求和施工验收规范的规定。
其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
2.1.5 其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.2 主要机具：2.2.1 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。
高凳等。
2.2.2 手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
2.3 作业条件：2.3.1 各种管路、盒子已经敷设完毕。
盒子收口平整。
2.3.2 线路的导线已穿完，并已做完绝缘摇测。
2.3.3 墙面的浆活、油漆及壁纸等内装修工作均已完成。
3 操作工艺3.1 工艺流程：清理→结线→安装3.2 清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
3.3 结线：3.3.1 一般结线规定：3.3.1.1 开关结线：a 同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
b 电器，灯具的相线应经开关控制。
c 多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。
3.3.1.2 插座接线：a 单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接中性线；竖装时，面对插座的上极接相线，下极接中性线。
b 单相三孔及三相四孔插座结线示意，保护接地线注意应接在上方。
c 交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。
0 1GD2301003施工单位工程名称分部工程交底部位日期年月日交底内容 d 插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。
技术交底单(插座、开关安装)
技术交底单建设单位广西大学单位工程名称广西大学职工住宅一期北8B 工程部位插座、开关安装接受交底人技术交底内容：1、设计图纸特殊要求，2、施工规范要求，3、质量验评标准一、工程概况广西大学职工住宅一期北8B栋六层框架结构总建筑面积为2976㎡，总高21.68m。
配电系统采用220/380V三相五线制。
二、材料l、各型开关、插座的规格、型号必须符合设计要求，并应有电工产品合格证。
三、施工工具1、红铅笔、卷尺、水平尺、吊锤、绝缘手套等。
四、作业条件l、各种管路、盒子已经敷设完毕，损坏的盒子已换掉。
2、盒子缩进装饰面超过20mm的已加套盒，且套盒与原盒有可靠的措施，拨插时不能将套盒与面板一起拨出。
3、盒子缩进装饰面不够20mm已用高标号砂浆外口抹平齐，内四抹方正。
4、线路的导线已穿完，并对各支路已进行了绝缘摇测。
5、墙面的浆活、油漆及壁纸等内装修工作均已完成。
6、为防止土建施工污染插座面板，地面工作应已完成。
五、施工工艺1、清理→接线→安装→通电试运行。
用錾子轻轻地将盒内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
如导线上有污物也应一起清理干净。
2、接线：1）、开关接线规定：电器、灯具的相线应经开关控制。
开关接线时，应将盒内导线理顺好，依次接线后，将盒内导线盘成圆圈，放置于开关盒内。
交底人：技术交底单建设单位广西大学单位工程名称广西大学职工住宅一期北8B 工程部位插座、开关安装接受交底人技术交底内容：1、设计图纸特殊要求，2、施工规范要求，3、质量验评标准2）、插座接线规定：单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接零线；竖装时，面对插座的上极接相线，下极接零线。
单相三孔及三相四孔的接地或接零线均应在上方。
3）、接线：先将盒内甩出的导线留出维修长度（15～20mm）削去绝缘层，注意不要碰伤线芯，将导线按顺时针方向盘绕在开关、插座对应的接线柱上，然后施紧压头。
开关插座安装安全技术交底模板
一、工程名称：[请填写工程名称]二、工程地点：[请填写工程地点]三、施工班组：[请填写施工班组名称]四、交底时间：[请填写交底时间]五、交底内容：1. 施工前准备：- 施工人员必须了解并熟悉工程图纸，明确开关插座安装的具体要求。
- 检查施工材料，确保所有开关、插座及附件符合设计要求和国家标准。
- 准备好必要的施工工具，如扳手、螺丝刀、水平尺、卷尺等。
2. 施工安全注意事项：- 施工人员进入现场必须佩戴安全帽，系好帽带，并按规定穿着工作服。
- 严禁酒后作业，施工现场严禁吸烟。
- 施工过程中应保持施工现场的整洁，不得随意堆放杂物，以免造成安全隐患。
- 高处作业时，必须使用安全带，并确保安全带系在可靠位置。
- 施工人员应遵守施工现场的安全规定，不得擅自更改施工方案。
3. 施工操作步骤及注意事项：- 开关、插座安装前，应检查线路是否符合设计要求，确保线路无破损、短路等现象。
- 开关、插座安装时，应确保线路连接牢固，不得有松动现象。
- 开关、插座安装后，应检查其安装位置是否符合设计要求，确保安装水平。
- 安装过程中，应避免用力过猛，以免损坏线路或开关、插座。
- 施工完成后，应对开关、插座进行测试，确保其正常工作。
4. 具体操作要求：- 安装开关、插座时，应先断开电源，确保操作安全。
- 开关、插座应安装在干燥、通风的地方，避免潮湿环境。
- 开关、插座安装高度应符合设计要求，一般为1.3米至1.5米。
- 开关、插座安装时，应确保其与墙面平行，不得有倾斜现象。
- 安装完毕后，应对开关、插座进行绝缘测试，确保其绝缘性能良好。
5. 应急处理措施：- 如遇施工过程中发生意外事故，应立即停止施工，并采取相应措施进行处置。
- 施工人员应熟悉现场应急预案，确保在紧急情况下能够迅速应对。
六、交底人签字：[请填写交底人姓名及职务]七、施工班组签字：[请填写施工班组负责人姓名及职务]八、注意事项：- 本安全技术交底适用于所有开关、插座安装施工。
插座、开关安装分项工程质量技术交底卡
4、暗装的开关应采用专用盒，专用盒的四周不应有空隙，且盖板应端正，并紧贴墙面。
专业技术负责人：交底人：接受人：
第1页共1页
6、暗装的插座应采取专用盒；专用盒的四周不应有空隙，且盖板应端正，并紧贴墙面。
7、在潮湿场所，应采用密封良好带有保护地线触点的防水防溅插座，安装高度不低于1.5m。
二、开关安装
1、安装在同一建筑物、构筑物内的开关，宜采用同一系列的产品，开关的通断位置应一致，且操作灵活、接触可靠。
2、开关安装的相同型号开关距地面高度应一致，高度差不应大于1mm；同一室内安装的开关高度差不应大于5mm；并列安装的拉线开关的相邻间距不宜小于20mm。
3、单相三孔、三相四孔及三相五孔插座的接地线或接零线均应接在上孔，插座的接地端子不应与零线端子直接连接。
4、当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；其配套的插头，应按交流、直流或不同电压等级区别使用。
5、同一场所的三相插座，其接线的相位必须一致。
插座、开关安装分项工程质量技术交底卡
GD2301003□□
施工单位
广东xx安装工程有限公司
工程名称
分部工程
建筑电气安装工程
交底部位
B1~B2栋
日期
2005年4月21日
交
底
内
容
一、插座安装
1、插座安装高度应符合设计的要求，当设计无规定时，符合下列要求：
（1）距地面高度不宜小于1.3m，托儿所、幼儿园及小学不宜小于1.8m;同一场所安装的插座高度应一致。
（2）车间及试验室的插座安装高度距地面不宜小于0.3m，特殊场所暗装的插；并列安装的相同型号的插座高度差不宜大于1mm。
最细,最全的开关、插座安装工程施工技术交底
③交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能 互相 代用。
3、接线：先将盒内甩出的导线留出维修长度（15～20cm）削去绝缘层，注意不要碰伤线芯，如 开关插座内为接线柱，将导线按顺时针方向盘绕在开关、插座对应的接线柱上，然后旋紧压头。如开关、 插座内为插接端子，将线芯折回头插入圆孔接线端子内（孔经允许压双线时），在用顶丝将其压紧，注 意线芯不得外露。
技术交底记录
表 C2-1
编号
工程名称
交底日期
年月日
施工单位
分项工程名称
开关、插座安装工程
交底提要 开关、插座安装的相关材料、机具准备、质量要求及施工工艺。
交底内容：
2、插座接线规定： ①单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线，左极接零线；竖装时，面 对插座的上极接相线，下极接零线。 ②单相三孔及三相四孔的接地或接零线均应在上方，如下图所示：
4、接线时应特别注意：为了保证安全和使用功能，在配电回路中的各种导线连接，均不得在开 关、插座的端子处以套接压线方式连接其他支路。
（三）开关、插座安装 1、开关安装规定 ①安装在同一建筑物，构筑物内的开关，宜采用同一系列产品：开关位置与灯位相对应；同一单 位工程其翘板开关的开、关方向应一致，且操作灵活，接触可靠。 ②开关位置应便于操作，开关边缘距离门框的距离为 0.15～0.2m；若设计无特殊要求，扳把开关 下底距地面高度为 1.4 米；拉线开关距地面高度为 2～3 米，且拉线出口应垂直向下。 ③并列安装的拉线开关的相邻间距不应小于 20mm。 ④相线应经开关控制；民用住宅严禁装设床头开关。 ⑤为了安全和使用方便，任何场所的窗、镜箱、吊柜上方及管道背后、单扇门后均不应装有控制 灯具的开关。 ⑥多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱；在易燃、易爆和特别潮湿的场所， 开关应分别采用防爆型、密闭型或安装在其他处所控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GD3010109单位(子单位)工程名称
所属子分部(系统)工程名
称/分项(子系统)工程名称
相关的施工部位
(层、区、段、房、室)
总承包施工单位项目负责人
专业承包施工单位项目负责人
施工执行的技术标准(含企
业的工艺规程、工法等)名
称及编号
《建筑电气工程施工质量验收规范》GB50303—2002
交 底 内 容一、 施工准备
（一） 作业条件
1、 各种管路、盒子已经敷设完毕,损坏的盒子已换掉。
2、 盒子缩进装饰面超过20mm的已加套盒,且套盒与原盒有可靠的措施,拔插时不能将套盒与面板一起拔出。
3、 盒子缩进装饰面不够20mm已用高强度水泥砂浆外口抹平齐,内口抹方正。
4、 线路的导线已穿完,并已对各支路完成绝缘摇测。
5、 墙面抹灰、油漆及壁纸等内装修工作均已完成。
6、 为防止土建施工污染插座面板,水泥地面、铺砖地面、水磨石、大理石地面等工作应己完成。
（二） 材料要求
1、 各类开关、插座的规格、型号必须符合设计要求,并应有出厂合格证、“CCC”认证标志和认证证书复印件。
合格证、认证证书复印件同规格、同型号应各备一张。
2、 塑料(台)板应具有足够强度,应平整、无弯翘变形等现象,并有产品合格证。
3、 进口的电工产品和设备等应有商检证明(国家认证委员会公布的强制性认证[CCC]产品除外)、中文版的质量证明文件、性能检测报告以及中文版的安装、维修、使用、试验要求等技术文件。
（三） 施工器具
红铅笔、卷尺、水平尺、线坠、绝缘手套电工常用工具等。
二、 质量要求
质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
GD3010109单位(子单位)工程名称
所属子分部(系统)工程名
称/分项(子系统)工程名称
相关的施工部位
(层、区、段、房、室)
总承包施工单位项目负责人
专业承包施工单位项目负责人
施工执行的技术标准(含企
业的工艺规程、工法等)名
称及编号
《建筑电气工程施工质量验收规范》GB50303—2002
交 底 内 容三、 工艺流程
清理→接线→安装→通电试运行
四、 操作工艺
（一） 清理
用錾子轻轻地将盒内残存的灰块剔掉,同时将其他杂物一并清出盒外,再用湿布将盒内灰尘擦净。
如导线上有污物也应一起清理于净。
（二） 接线
1、 开关接线规定:电器、灯其的相线应经开关控制。
开关接线时,应将盒内导线理顺,依次接线后,将盒内导线盘成圆圈,放置于开关盒内。
2、 插座按线规定:
（1） 单相两孔插座有横装和竖装两种。
横装时,面对插座的右极接相线,左极接零线；竖装时,面对插座的上极接相线,下极接零线。
（2） 单相三孔及三相四孔的接地或接零线均应在上方,如图5-24所示:
（3） 交、直流或不同电压的插座安装在同一场所时,应有明显的区别,且其插头与插座配套,均不能互相代用。
3、 接线:先将盒内甩出的导线留出维修长度(15～20cm)削去绝缘层,注意不要碰伤线芯，如开关、插座内为接线柱,将导线按顺时针方向盘绕在开关、插座对应的接线柱上,然后旋紧压头。
如开关、插座内为插接端子,将线芯折回头插人圆孔接线端子内(孔径允许压双线时),再用顶丝将其压紧,注意线芯不得外露。
4、 接线时应特别注意:为了保证安全和使用功能,在配电回路中的各种导线连接,均不得在开关、插座的端子处以套接压线方式连接其他支路。
（三） 开关、插座安装
1、 开关安装规定。
（1） 安装在同一建筑物、构筑物内的开关,宜采用同一系列的产品；开关的位置应与灯位相对应；同一单位工程其跷板开关的开、关方向应一致,且操作灵活,接触可靠。
