在首次试制时,铸件1区的下方内壁及外侧产生严重裂纹,主要集中在立筋及转角处(如图所示)。
其它立筋及转角处也存在不同程度的裂纹。
这些裂纹形状弯曲,开口明显,金属氧化严重,呈暗蓝色,属典型的热裂纹。
造成此处裂纹的主要原因应是高温应力及凝固滞后所致。
因为在浇注薄壁铸件时,自硬砂型芯不能被烧透,而成一层坚固的结焦残碳层,砂粒的位移量很小,即树脂砂的高温退让性极差,阻碍铸件收缩产生高温应力,引起裂纹,同时该区域流经大量的钢水,造成本区域过热,钢水凝固滞后,收缩受到阻碍所产生的应力而导致裂纹。
基于上述的分析及试制结果,问题的关键是降低型芯的硬度,增加型芯的退让性,增加该区域的激冷效果。
第二次试制采取了如下措施:(1)将型芯的使用时间控制在16h 以内;(2)在1区的立筋及内壁处增加冷铁数量;(3)打箱时间由4 5h 延长到6h 。
试制结果发现,铸件1区外部裂纹随机出现,肉眼看不到裂纹,用磁粉探伤可发现断续裂纹存在。
1区内筋裂纹消失,但在立筋的中部掏空边缘处发现有裂纹。
试验表明,采用外冷铁等工艺措施,虽然取得
了一定效果,但未能彻底消除裂纹,裂纹转移到未放冷铁的部位。
通过前两次的试制,认为裂纹的存在还是因铸件高温应力所致。
因此为提高型芯的退让性,降低铸件的高温应力,我们将原砂的粒度由50/100提高到40/70,树脂加入量控制在0 8%~1 0%,同时在芯砂中加入一定比例的木屑。
结果提高了砂芯的高温退让性,裂纹明显减少,但铸件的砂眼明显增加,清理、焊补量很大。
为解决这个难题,我们依据上述的理论分析及实践结果,采取如下措施:增加增塑剂;在铸件凝固滞后部位及结构复杂部位加特种砂(大粒砂20/40与铬铁矿砂40/70)。
采取此措施后,并对铸件进行了探伤检查,没发现裂纹存在,取得了较好的效果。
试验结果表明,在呋喃树脂砂所需原材料的质量满足工艺的情况下,通过采用外冷铁、特种砂,控制砂芯的使用时间等工艺措施可生产出合格的铸件。
呋喃树脂砂工艺是一个系统工程,管理必须到位,各个环节必须按章办事,严格遵守工艺规程,否则就很难体现呋喃树脂砂工艺的优越性。
(编辑:张允华)
1999年1月26日收到初稿,1999年3月1日收到修改稿。

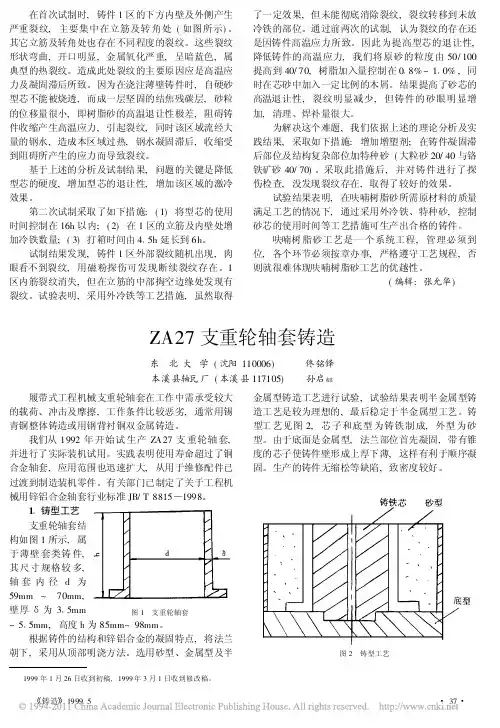

ZA27支重轮轴套铸造
东北大学(沈阳110006)本溪县轴瓦厂(本溪县117105)
佟铭铎孙启吉吉
履带式工程机械支重轮轴套在工作中需承受较大的载荷、冲击及摩擦,工作条件比较恶劣,通常用锡青铜整体铸造或用钢背衬铜双金属铸造。
我们从1992年开始试生产ZA27支重轮轴套,并进行了实际装机试用。
实践表明使用寿命超过了铜合金轴套,应用范围也迅速扩大,从用于维修配件已过渡到制造装机零件。
有关部门已制定了关于工程机械用锌铝合金轴套行业标准JB/T 8815 1998。
图1 支重轮轴套
1 铸型工艺支重轮轴套结构如图1所示,属于薄壁套类铸件,其尺寸规格较多,轴套内径d 为59mm ~70mm,壁厚 为3 5mm
~5 5mm,高度h 为85mm~98mm 。
根据铸件的结构和锌铝合金的凝固特点,将法兰朝下,采用从顶部明浇方法。
选用砂型、金属型及半
金属型铸造工艺进行试验,试验结果表明半金属型铸造工艺是较为理想的,最后稳定于半金属型工艺。
铸型工艺见图2,芯子和底型为铸铁制成,外型为砂型。
由于底面是金属型,法兰部位首先凝固,带有锥度的芯子使铸件壁形成上厚下薄,这样有利于顺序凝固。
生产的铸件无缩松等缺陷,致密度较好。
图2 铸型工艺
2 化学成分及合金熔化
由于铸件和铸型的特点,铸件凝固较快,易形成偏硬的组织。
为使铸件尽可能获得较好的塑性,选用的合金成分为(质量分数,%):25~26Al,1 8~2 0Cu,0 01~0 015M g,其余为Zn 。
炉料采用特二号铝、一号铜及一级镁,用石墨坩埚炉熔化。
先化铝而后加入铜,待熔化后再加入锌,当温度合适时压入镁屑,并充分搅拌、除渣(加入回炉料时应用氯化锌处理)。
出炉温度为650~700#,浇注温度为600~650#。
力学性能试样取自图3所示的Y 型试块,力学性能见表1。
表1 铸态力学性能
性能 b /M Pa (%)HB a k /(J cm -2)范围373~4332 2~8104~1303 8~8 9平均值
401 8
4 6
128
6 3
注:a k 取4个试样的值,其余为13
个试样的值。
图3 Y 型试块毛坯
3 热处理
根据用户的装配和使用要求,为进一步提高铸件
的塑性和尺寸稳定性,对部分轴套进行了退火(均匀化)热处理,其工艺规范如图4所示。
随炉处理试样的力学性能见表2。
表2 热处理后力学性能
性 能 b /M Pa (%)HB 范围306~3277 7~1292~104平均值313 3
9 7
94 1
注:7个试样
图4 退火工艺
4 结语
(1)由金属芯等组成的半金属型铸造轴套,采用顺序凝固,轴套的工作表面组织致密,提高了其使用性能。
采用铝和铜偏低的ZA27合金,通过退火热处理,使塑性明显提高。
生产的轴套满足了装配和使用的要求。
(2)与ZCuSn5Pb5Zn5铜合金支重轮轴套相比,ZA27合金轴套的磨损和对配合轴的磨损均较小,其使用寿命提高1~2 6倍。
(3)由于比铜合金轴套价格可降低25%左右,重量可减轻40%左右,使用寿命长等,而获得较好的经济效益和社会效益。
