钣金工艺与结构设计基础知识

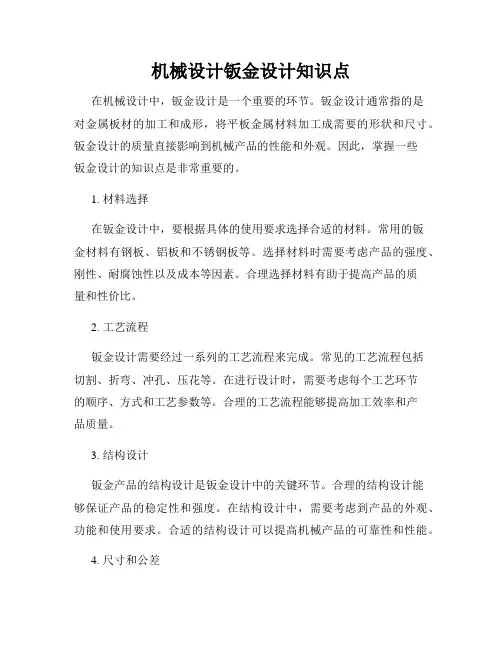

机械设计钣金设计知识点
机械设计钣金设计知识点在机械设计中，钣金设计是一个重要的环节。
钣金设计通常指的是对金属板材的加工和成形，将平板金属材料加工成需要的形状和尺寸。
钣金设计的质量直接影响到机械产品的性能和外观。
因此，掌握一些钣金设计的知识点是非常重要的。
1. 材料选择在钣金设计中，要根据具体的使用要求选择合适的材料。
常用的钣金材料有钢板、铝板和不锈钢板等。
选择材料时需要考虑产品的强度、刚性、耐腐蚀性以及成本等因素。
合理选择材料有助于提高产品的质量和性价比。
2. 工艺流程钣金设计需要经过一系列的工艺流程来完成。
常见的工艺流程包括切割、折弯、冲孔、压花等。
在进行设计时，需要考虑每个工艺环节的顺序、方式和工艺参数等。
合理的工艺流程能够提高加工效率和产品质量。
3. 结构设计钣金产品的结构设计是钣金设计中的关键环节。
合理的结构设计能够保证产品的稳定性和强度。
在结构设计中，需要考虑到产品的外观、功能和使用要求。
合适的结构设计可以提高机械产品的可靠性和性能。
4. 尺寸和公差在钣金设计中，合理的尺寸设计和公差控制是非常重要的。
尺寸设计涉及到产品的大小、长度、宽度和高度等。
公差控制则关系到产品在加工过程中的精度和准确度。
合理的尺寸和公差设计可以确保产品的装配和使用的顺利进行。
5. 表面处理钣金产品的表面处理对产品的质量和外观也有着重要的影响。
常见的表面处理方法包括喷涂、镀锌、电镀等。
表面处理可以提高产品的耐腐蚀性和耐磨性，同时也能提升产品的视觉效果。
6. 成本控制在钣金设计中，成本控制也是一个重要考虑因素。
合理的成本控制可以降低生产成本，提高产品的竞争力。
在设计中，需要考虑材料的选择、工艺流程的优化以及生产效率的提升等，以实现成本的控制和优化。
总结：钣金设计作为机械设计中的重要一环，需要考虑材料选择、工艺流程、结构设计、尺寸和公差、表面处理以及成本控制等多个方面。
只有综合考虑这些知识点，才能设计出高质量、高性能和经济实用的钣金产品。
随着科技的不断发展，钣金设计也在不断创新和进步，如数控钣金加工技术等的应用，使钣金设计更加精确和高效。
钣金基础知识集锦(钣金工程师必备教材)
钣金基础知识集锦1钣金基本介绍1.1钣金基本加工方式按钣金件的基本加工方式，如下料、折弯、拉伸、成型、焊接。
本规范阐述每一种加工方式所要注意的工艺要求。
1.2关键技术词汇钣金、下料、折弯、拉伸、成形、排样、最小弯曲半径、毛边、回弹、打死边、焊接2 钣金下料下料根据加工方式的不同，可分为普冲、数冲、剪床开料、激光切割、风割，由于加工方法的不同，下料的加工工艺性也有所不同。
钣金下料方式主要为数冲和激光切割2.1数冲是用数控冲床加工，板材厚度加工范围为冷扎板、热扎板小于或等于3.0mm,铝板小于或等于4.0mm，不锈钢小于或等于2.0mm2.2冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。
图2.2.1 冲孔形状示例* 高碳钢、低碳钢对应的公司常用材料牌号列表见第7章附录A。
表1冲孔最小尺寸列表2.3数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。
当冲孔1.5t。
2.4折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1）图2.4.1 折弯件、拉伸件孔壁与工件直壁间的距离2.5螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。
对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。
表2用于螺钉、螺栓的过孔*要求钣材厚度t≥h。
表3用于沉头螺钉的沉头座及过孔*要求钣材厚度t≥h。
表4用于沉头铆钉的沉头座及过孔2.6激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板热扎板小于或等于20.0mm, 不锈钢小于10.0mm 。
其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是无法加工成形，网孔件不宜用此方式加工，加工成本高！3 钣金折弯3.1钣金折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。
当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。
公共基础知识钣金基础知识概述
《钣金基础知识综合性概述》一、引言钣金加工在现代工业生产中占据着重要地位，广泛应用于汽车、航空航天、电子、机械等众多领域。
从日常生活中的家电外壳到高科技领域的精密仪器，钣金制品无处不在。
了解钣金基础知识，对于从事相关行业的人员以及对工业制造感兴趣的读者来说，具有重要的意义。
二、钣金的基本概念1. 定义钣金是针对金属薄板（通常在 6mm 以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、铆接、拼接、成型（如汽车车身）等。
其显著的特征就是同一零件厚度一致。
2. 材料常用的钣金材料有冷轧板、热轧板、镀锌板、不锈钢板、铝板等。
不同的材料具有不同的特性，适用于不同的应用场景。
例如，冷轧板表面质量好，尺寸精度高，适合对表面要求较高的产品；不锈钢板具有耐腐蚀、耐高温等特性，广泛应用于食品、医疗等行业。
三、钣金加工的发展历程1. 早期阶段钣金加工的历史可以追溯到古代，当时的工匠们使用简单的工具如锤子、凿子等对金属进行手工加工。
随着工业革命的到来，机械化生产逐渐取代了手工劳动，钣金加工也开始采用机械冲床、剪板机等设备，大大提高了生产效率。
2. 中期发展20 世纪中叶，随着科技的不断进步，数控技术开始应用于钣金加工领域。
数控冲床、数控折弯机等设备的出现，使得钣金加工的精度和效率得到了进一步提升。
同时，激光切割技术的发展也为钣金加工带来了新的突破，其高精度、高速度、无接触加工等优点，使得钣金加工更加灵活多样。
3. 现代阶段如今，钣金加工已经进入了智能化、自动化时代。
先进的自动化生产线、机器人焊接等技术的应用，使得钣金加工的生产效率和质量得到了极大的提高。
同时，随着 3D 打印技术的不断发展，未来钣金加工可能会与 3D 打印技术相结合，创造出更加复杂、精密的钣金制品。
四、核心理论与技术1. 冲压工艺冲压是钣金加工中最常用的工艺之一，它是通过模具对板材施加压力，使其产生塑性变形，从而获得所需形状和尺寸的零件。
冲压工艺可以分为分离工序和成形工序两大类。
钣金柜体设计知识点总结
钣金柜体设计知识点总结钣金柜体设计是工业产品设计领域中的一个重要分支，它涉及到钣金工艺、结构设计、材料选择等方面的知识。
本文将从钣金柜体设计的基础知识、常见结构设计、材料选择以及设计注意事项等方面进行总结。
一、钣金柜体设计的基础知识钣金柜体设计需要掌握一些基础知识。
首先，了解钣金工艺，包括剪、冲、切、折等常用的工艺操作。
其次，熟悉柜体结构的组成，柜体通常由底座、柜体箱体和柜门等组成，需要考虑结构的稳定性和承重能力。
最后，了解常用的设计软件，如AutoCAD、SolidWorks等，能够使用这些工具进行柜体的设计和绘图。
二、常见钣金柜体的结构设计1. 底座设计：底座是柜体的支撑结构，需要考虑柜体的稳定性和承重能力。
通常使用钢材制作，可以采用焊接或螺栓连接方式固定在地面上。
2. 箱体设计：柜体箱体通常由钣金板材制成，需要考虑箱体的强度和刚度。
柜体的钣金连接可以使用螺钉、铆钉或焊接等方式固定。
3. 柜门设计：柜门是柜体的出入口，可以采用单扇门或双扇门的设计。
柜门的开启方式可以是左开式、右开式或上下两开，需要考虑使用的便捷性和空间利用率。
三、钣金柜体的材料选择在钣金柜体设计中，材料选择对于柜体的质量和性能具有重要的影响。
常见的钣金材料包括不锈钢板、镀锌板、铝板等。
选择合适的材料需要考虑以下几个因素：1. 强度和刚度：柜体需要具有足够的强度和刚度，能够承受一定的力和重量。
2. 耐腐蚀性：柜体在使用过程中可能会受到环境中的腐蚀性物质侵蚀，需要选择能够抵抗腐蚀的材料。
3. 表面处理性能：钣金柜体通常需要进行表面处理，如喷涂、电镀等。
材料选择要考虑表面处理的可行性和效果。
四、钣金柜体设计的注意事项在进行钣金柜体设计时，需要注意以下几个方面：1. 结构稳定性：柜体结构设计要保证稳定性和安全性，避免因设计不当导致柜体的变形或倾斜。
2. 工艺可行性：设计时要考虑到实际生产过程中的工艺要求，避免出现难以实现的设计。
3. 细节处理：注重细节处理，如边角的倒角、板材的联接、表面的光洁度等，能够提升产品的整体质量和使用体验。
钣金件结构设计知识
钣金件结构设计知识钣金件结构设计知识 1 引言薄板指板厚和其长宽相比小得多的钢板。
它的横向抗弯能力差，不宜用于受横向弯曲载荷作用的场合。
薄板就其材料而言是金属，但因其特殊的几何形状厚度很小，所以薄板构件的加工工艺有其特殊性。
和薄板构件有关的加工工艺有三类：(1)下料：它包括剪切和冲裁。
(2)成形：它包括弯曲、折叠、卷边和深拉。
(3)连接：它包括焊接、粘接等。
薄板构件的结构设计主要应考虑加工工艺的要求和特点。
此外，要注意构件的批量大小。
薄板构件之所以被广泛采用是因为薄板有下列优点：(1)易变形，这样可用简单的加工工艺制造多种形式的构件。
(2)薄板构件重量轻。
(3)加工量小，由于薄板表面质量高，厚度方向尺寸公差小，板面不需加工。
(4)易于裁剪、焊接，可制造大而复杂的构件。
(5)形状规范，便于自动加工。
2 结构设计准则在设计产品零件时，必须考虑到容易制造的问题。
尽量想一些方法既能使加工容易，又能使材料节约，还能使强度增加，又不出废品。
为此设计人员应该注意以下制造方面事项。
钣金件的工艺性是指零件在冲切、弯曲、拉伸加工中的难易程度。
良好的工艺应保证材料消耗少，工序数目少，模具结构简单，使用寿命高，产品质量稳定。
在一般情况下，对钣金件工艺性影响最大的是材料的性能、零件的几何形状、尺寸和精度要求。
如何在薄板构件结构设计时充分考虑加工工艺的要求和特点，这里推荐几条设计准则。
2.1 简单形状准则切割面几何形状越简单，切割下料越方便、简单、切割的路径越短，切割量也越小。
如直线比曲线简单，圆比椭圆及其它高阶曲线简单，规则图形比不规则图形简单(见图1)。
(a)不合理结构 (b)改进结构图1 图2a的结构只有在批量大时方有意义，否则冲裁时，切割麻烦，因此，小批量生产时，宜用图b所示结构。
(a)不合理结构 (b)改进结构图2 2.2 节省原料准则（冲切件的构型准则）节省原材料意味着减少制造成本。
零碎的下角料常作废料处理，因此在薄板构件的设计中，要尽量减少下脚料。
钣金必备基础知识-钣金工培训课件
焊接设备
手工电弧焊机
利用电弧热将两块钢板熔化，再通过填充焊丝将熔化的钢板连接 起来。
气体保护焊机
利用气体保护电弧热将两块钢板熔化，再通过填充焊丝将熔化的钢 板连接起来。
激光焊接机
利用高能激光束照射两块钢板，使钢板迅速熔化并连接起来。
其他辅助设备
剪板机
用于将大块钢板剪裁成所需的小块。
钻床
用于在钢板上钻孔。
利用高温等离子气体熔化金属，具有 高效率和高质量的切割效果。
折弯技术
折弯角度控制
根据图纸要求，精确控制折弯角 度，以保证零件的准确性和一致
性。
折弯半径控制
选择合适的折弯半径，以避免折 弯过程中出现裂纹或变形。
折弯后处理
对折弯后的零件进行矫直、去毛 刺等后处理，以提高零件的质量
和外观。
焊接技术
焊接方式选择
攻丝机
用于在钢板上攻丝。
05
钣金质量控制基础
钣金质量标准与检测方法
质量标准
根据产品用途和行业规范，制定 相应的钣金质量标准，如厚度、 平整度、角度等。
检测方法
采用合适的检测工具和方法，如 千分尺、角度尺、拉力试验机等 ，对钣金产品质量进行检测。
钣金加工过程中的质量控制
工艺控制
制定合理的钣金加工工艺流程，确保加工过程中的质量控制 。
焊接性
金属材料能够被焊接成一体的能力 ，对于复杂结构的制作至关重要。
切割性
金属材料能够被顺利切割成所需尺 寸和形状的能力。
02
钣金加工技术基础
切割技术
火焰切割
利用火焰切割原理，通过调整氧气和 燃气比例来控制切割速度和效果。
等离子切割
激光切割
利用高能激光束对金属进行快速、精 确的切割，具有高精度和高质量的切 割效果。
钣金基本常识范文
钣金基本常识范文钣金是一种用于制造、修复和改装金属制品的工艺和技术。
这种技术主要涉及到在金属材料上进行切割、弯曲、成型、焊接和打磨等操作，从而使金属材料形成所需的形状和结构。
钣金工艺广泛应用于汽车、航空、建筑、电子、电力等各个领域。
钣金工艺基本常识如下：1.材料选择：常用的钣金材料包括铝、钢、不锈钢和铜等。
材料的选择取决于具体的应用需求，如强度、耐腐蚀性、导电性等。
不同材料的加工方法和特点也会有所不同。
2.设计和绘图：钣金部件的设计非常重要，既需要满足功能要求，又要考虑到制造和装配的可行性。
通常需要绘制详细的图纸，并进行3D模型设计，以确保精确度和质量。
3.切割：切割是钣金加工的第一步，常见的切割方法有剪切、火焰切割、等离子切割和激光切割等。
不同的材料和厚度需要采用不同的切割方法，以保证切割的平直和精度。
4.弯曲：弯曲是钣金加工的一个常见操作，通过将金属板材弯曲成所需的形状和角度。
弯曲时需要考虑到材料的弹性变形和回弹问题，通常需要借助压力机和模具来完成。
5.成型：成型是指将平面材料通过冲压或拉伸等方法变换成具有复杂几何形状的工件。
成型工艺需要根据工件要求选择合适的方法和设备，并对成型件进行后续加工，如冷冲压、滚轧等。
6.焊接：钣金中常用的焊接方法包括电弧焊、气体保护焊、激光焊等。
焊接可以将多个钣金部件连接在一起，提高整体结构的强度和稳定性。
7.打磨和抛光：钣金加工后常需要进行打磨和抛光，以去除毛刺、瑕疵和表面氧化层，使表面更加光滑和美观。
8.表面处理：表面处理可以提高钣金部件的耐腐蚀性和装饰性。
常见的表面处理方法包括电镀、喷涂、阳极氧化等。
9.质量控制：在钣金加工过程中需要进行严格的质量控制，包括尺寸精度、外观质量和材料性能等。
通常需要使用测量工具和检测设备对加工件进行检验。
10.环保和安全：钣金加工涉及到切割、焊接和喷涂等工艺，可能产生金属屑、废气和废水等污染物。
必须采取相应的环境保护措施和安全防护措施，确保生产过程安全、无污染。
钣金件结构设计知识
钣金件结构设计知识钣金件是一种广泛应用于机械制造领域的零部件，其结构设计对于产品的质量和性能具有重要影响。
以下是钣金件结构设计的相关知识。
一、结构设计原则1.符合功能要求：结构设计应符合产品的功能要求，例如强度、刚度、密封性等。
同时要考虑到产品的使用环境和工作条件，确保产品的可靠性和稳定性。
2.简化结构：结构设计应尽量简化，减少部件的数量和复杂性。
简化结构可以降低制造成本、提高生产效率，并且更容易进行维修和维护。
3.优化工艺：结构设计应考虑到钣金件的生产工艺特点，设计合理的连接方式、成形工艺和加工工艺，以便提高产品的制造质量和效率。
4.方便装配：结构设计应考虑到钣金件的装配方式和步骤，尽量减少装配难度，提高装配速度和准确性。
5.考虑材料特性：结构设计应充分考虑所选用材料的特性，例如强度、刚度、韧性、耐腐蚀性等，以确保产品在使用过程中不会出现材料失效。
二、常见结构设计要素1.板件形状：钣金件往往由平面板件构成，其形状通常为矩形、圆形、椭圆形等，应根据产品的实际要求合理选择板件形状和尺寸。
2.连接方式：钣金件的连接方式有很多种，常见的有焊接、螺栓连接、铆接、槽连接等。
连接方式的选择应根据产品的要求和钣金件的特性进行合理选择。
3.折弯方式：钣金件的折弯方式直接影响到产品的结构和外观质量。
常见的折弯方式有V形折弯、U形折弯、Z形折弯等，根据不同材料的特点选择合适的折弯方式。
4.强度增强结构：一些情况下，为了提高钣金件的强度和刚度，需要采用一些强度增强结构，如加强筋、折边、加强块等，以增加钣金件的强度和刚度。
5.表面处理：钣金件的外表面往往需要进行一定的处理，例如喷涂、电镀、防腐处理等。
结构设计应考虑到表面处理的要求和方法，以确保产品具有良好的外观和耐腐蚀性。
三、常见结构设计问题1.焊接变形：焊接过程中，钣金件往往会发生变形，导致结构不稳定或不符合要求。
为了解决这个问题，可以在设计阶段考虑到焊接变形的因素，合理选择焊接顺序和焊接位置，使用适当的辅助工具和夹具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钣金工艺与结构设计基础知识
钣金工艺是一种通过切割、弯曲和连接金属板材来制作零部件的加工
技术。
它在制造业中广泛应用于汽车、航空航天、建筑和电子设备等领域。
在进行钣金工艺过程中，结构设计是非常重要的一环。
本文将介绍钣金工
艺的基础知识和结构设计的要点。
一、钣金材料与工艺
1.钣金材料
常见的钣金材料包括钢板、不锈钢板、铝板和铜板等。
根据不同的应
用要求，选择合适的材料具有关键性意义。
例如，在汽车制造中，选择高
强度的钢板可以提高车身的刚度和抗冲击能力。
2.钣金工艺
钣金工艺包括切割、弯曲和连接等步骤。
（1）切割：常用的切割方式有剪切、冲孔和激光切割等。
剪切适用
于较为简单的板件切割，而冲孔则适用于大批量、形状复杂的孔洞加工。
激光切割则可以实现高精度和高速度的切割。
（2）弯曲：弯曲是钣金加工中常见的工艺，可通过手动操作或机械
设备完成。
弯曲时需要考虑材料的强度和可塑性，以及弯曲半径和角度等
参数。
（3）连接：钣金件的连接方式主要包括螺栓连接、焊接和胶接等。
螺栓连接适用于需要经常拆卸的场合，焊接则适用于要求结构强度和密封
性的场合。
二、钣金结构设计的要点
1.结构设计原则
在进行钣金结构设计时，应遵循如下原则：
（1）功能性：钣金结构设计应满足其所需的功能要求。
例如，在汽车制造中，车身的结构设计要保证车身的刚度和安全性能。
（2）成本和效率：钣金结构设计应尽量降低制造成本，提高效率。
例如，合理设计零部件的结构，可以减少材料的浪费和加工的时间。
（3）安全性：钣金结构设计应符合相关的安全标准和要求，保证使用的安全性。
例如，在电子设备的机箱设计中，需要考虑电磁屏蔽和防护措施。
2.结构设计要点
（1）产品结构：钣金产品的结构设计应考虑其功能使用和生产工艺要求，保证产品质量和性能。
例如，汽车车身的结构设计应考虑车身强度和刚度的要求。
（2）结构材料：钣金结构设计应选择合适的材料，满足强度、刚度和耐腐蚀等要求。
各种材料的特性不同，对加工工艺要求不同，需要根据不同的应用场景进行选择。
（3）连接方式：钣金结构设计中的连接方式对产品的结构强度和密封性有重要影响。
选择合适的连接方式可以提高产品质量和可靠性。
（4）加工工艺：钣金结构设计应考虑到加工工艺的要求，选择合适的工艺流程和工具。
例如，对大型板件的加工可能需要采用自动化设备。
总结：
钣金工艺与结构设计是制造业中重要的一环。
掌握钣金工艺的基础知识和结构设计的要点，可以有效提高产品质量和工艺效率。
通过选取合适的材料、合理设计产品的结构和选择适当的加工工艺，可以满足不同行业对钣金制品的需求。
