电子实习报告收音机共5篇
电工电子实习报告收音机(共8篇)
电工电子实习报告收音机〔共8篇〕第1篇：收音机电子电工实习报告一、实习内容：(1)学习识别简单的电子元件与电子线路；(2)学习并掌握收音机的工作原理；(3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法。
二、实习器材介绍：(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。
(2)螺丝刀、镊子等必备工具。
(3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速漫步在金属外表焊接结实，焊点光亮美观。
(4)两节5号电池。
三、实习目的：电子技术实习的主要目的就是培养我们的动手才能，电子技术实习使我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，有助于我们对理论知识的理解，帮助我们学习专业知识。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深化学习电子技术根底。
同时实习使我获得了收音机的实际消费知识和装配技能，培养理论联络实际的才能，进步分析^p 问题和解决问题的才能，增强独立工作的才能。
同时也培养同学之间的团队合作、共同讨论、共同前进的精神。
详细目的如下：1.熟悉手工焊锡的常用工具的使用及其维护与修理。
2.根本掌握手工电烙铁的焊接技术，可以独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的消费流程。
3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，可以根据电路原理图，元器件实物设计并制作印制电路板。
4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
5.可以正确识别和选用常用的电子器件，并且可以纯熟使用普通万用表和数字万用表。
6.理解电子产品的焊接、调试与维修方法。
四、原理简述：咏梅833A型超外差收音机工作原理 1〕接收回路〔C1A、B1〕LC并联谐振回路在其固有振荡频率等于外界某电磁波频率时产生并联谐振，从而将某台的调幅发射信号接收下来。
收音机电子工艺实习报告(通用5篇)
收音机电子工艺实习报告（通用5篇）收音机电子工艺实习报告篇1一．实习目的1）学习识别简单的电子元件和电子线路。
2）学习手工插接式焊接（THT）方法和贴片式焊接（SMF）方法。
3）组装焊接一台中夏ZX-05型调频调幅收音机和一台贴片式FM微型收音机。
4）提高自己的实际操作能力。
二．实习要求组装焊接的收音机可以收听到一个以上的频道。
三．实习器材1）电焊器材：电烙铁，焊锡丝（松香芯），松香，镊子，剪钳，螺丝刀。
2）ZX-05收音机组装元件3）FM收音机组装元件4）其它：两节5号电池和两节7号电池。
四．实习原理1）收音机收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。
这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。
由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。
465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。
解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。
检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。
这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高。
2）调幅（AM）收音机工作原理调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路（AGC）及音频功率放大电路组成，如下图所示。
调幅收音机原理框图输入回路由天线线圈和可变电容构成，本振回路由本振线圈和可变电容构成，本振信号经内部混频器，与输入信号相混合。
混频信号经中周和455kHz陶瓷滤波器构成的中频选择回路得到中频信号。
(实习报告)收音机实习报告范文
(实习报告)收音机实习报告范文实习报告。
实习单位，XX电子有限公司。
实习时间，2021年7月1日-2021年8月31日。
实习岗位，收音机产品研发实习生。
一、实习内容。
在XX电子有限公司实习期间，我作为收音机产品研发实习生，主要负责参与收音机产品的设计、测试和改进工作。
具体包括参与收音机产品的原理设计、电路设计、PCB布局、样机制作、功能测试等工作。
在实习期间，我还参与了公司举办的产品研讨会和技术培训，学习到了大量的实际操作经验和专业知识。
二、实习收获。
通过这次实习，我深刻了解了收音机产品的研发流程和技术要求，掌握了一系列电子产品设计和测试的方法和技巧。
在实际操作中，我不仅学会了如何使用各种电子设计软件，还学会了如何与团队成员合作、沟通和解决问题。
同时，我还意识到了自己在专业知识和实际操作能力上的不足之处，为今后的学习和提高指明了方向。
三、实习收获。
在实习期间，我不仅学到了专业知识，还提高了自己的实际操作能力和团队合作能力。
通过实习，我深刻了解了电子产品研发的复杂性和技术要求，为今后的学习和工作打下了坚实的基础。
同时，我还结识了许多业内专业人士，扩大了自己的人脉圈，为未来的职业发展奠定了良好的基础。
四、实习总结。
通过这次实习，我不仅学到了专业知识，还提高了自己的实际操作能力和团队合作能力。
在未来的学习和工作中，我将继续努力，不断提升自己的专业能力，为将来的职业发展打下坚实的基础。
感谢XX电子有限公司给予我这次宝贵的实习机会，我会珍惜并努力学习，为公司的发展贡献自己的力量。

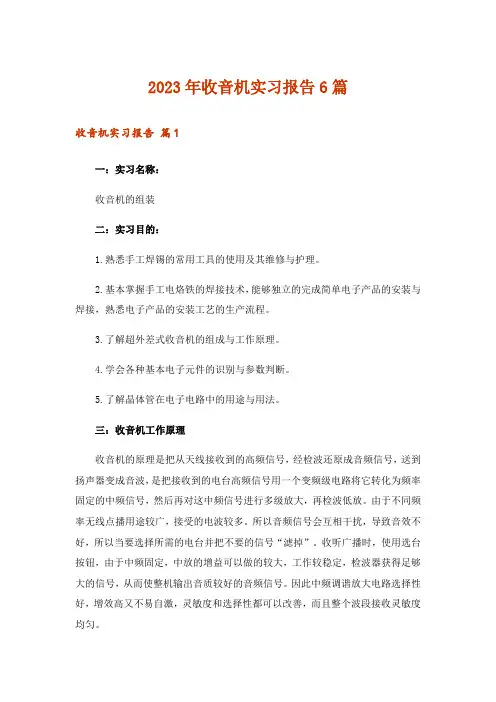

2023年收音机实习报告6篇
2023年收音机实习报告6篇收音机实习报告篇1一：实习名称：收音机的组装二：实习目的：1.熟悉手工焊锡的常用工具的使用及其维修与护理。
2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接，熟悉电子产品的安装工艺的生产流程。
3.了解超外差式收音机的组成与工作原理。
4.学会各种基本电子元件的识别与参数判断。
5.了解晶体管在电子电路中的用途与用法。
三：收音机工作原理收音机的原理是把从天线接收到的高频信号，经检波还原成音频信号，送到扬声器变成音波，是把接收到的电台高频信号用一个变频级电路将它转化为频率固定的中频信号，然后再对这中频信号进行多级放大，再检波低放。
由于不同频率无线点播用途较广，接受的电波较多。
所以音频信号会互相干扰，导致音效不好，所以当要选择所需的电台并把不要的信号“滤掉”。
收听广播时，使用选台按钮，由于中频固定，中放的增益可以做的较大，工作较稳定，检波器获得足够大的信号，从而使整机输出音质较好的音频信号。
因此中频调谐放大电路选择性好，增效高又不易自激，灵敏度和选择性都可以改善，而且整个波段接收灵敏度均匀。
四：实验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质。
焊锡，螺丝刀，镊子，各种收音机零件。
五：实习内容1：电烙铁的使用：使用电烙铁时，必须控制好烙铁温度与焊接时间，因为烙铁温度太低熔化不了焊锡，温度太高会使烙铁“烧死”，电烙铁停留时间太短，焊锡不易熔化形成“虚焊”，焊接时间太长又容易损坏元器件。
2：元器件的识别：电路板上涉及很多元件，比如：二极管，三极管，电阻，电容，变压器，集成块等等。
电阻需要按色环区别其电阻。
二极管电解电容器的正负极，三极管的三个引脚连接顺序等等都是应该注意的事项。
六：实习心得这次组装收音机应该算作成功吧。
装上电池，我慢慢地调节收到了四个台，虽然都不是很清晰，但收音机总算是响了，这让我心里还是蛮高兴的，自己对它花费了那么多的心血，它最终没回报我一个“一声不吭”这让我还是挺欣慰的。

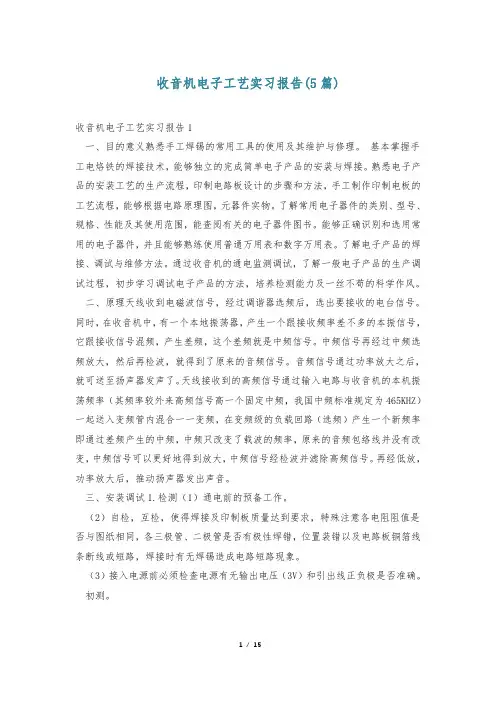

收音机电子工艺实习报告(5篇)
收音机电子工艺实习报告(5篇)收音机电子工艺实习报告1一、目的意义熟悉手工焊锡的常用工具的使用及其维护与修理。
基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程，印制电路板设计的步骤和方法，手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物。
了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
了解电子产品的焊接、调试与维修方法。
通过收音机的通电监测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。
二、原理天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合一一变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，推动扬声器发出声音。
三、安装调试1.检测（1）通电前的预备工作。
（2）自检，互检，使得焊接及印制板质量达到要求，特殊注意各电阻阻值是否与图纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短路现象。
（3）接入电源前必须检查电源有无输出电压（3V）和引出线正负极是否准确。
初测。
（4）接入电源（注意、-极性），将频率盘拨到530KHZ无台区，在收音机开关不打开的情况下首先测量整机静态工作总电流。
【实习报告】电子工艺实习报告(收音机)
【实习报告】电子工艺实习报告(收音机)英文回答：Internship Report on Electronic Technology (Radio)。
Introduction:During my internship at [Company Name], I had the opportunity to work on various projects related toelectronic technology. One of the most exciting projectswas the development of a new radio receiver. In this report, I will provide an overview of the project, discuss the challenges I faced, and share the lessons I learned.Project Overview:The goal of the project was to design and build a high-quality, low-cost radio receiver that could be used by a wide range of users. The receiver needed to be portable, easy to use, and have excellent sound quality.Challenges:One of the biggest challenges I faced was designing the circuit for the receiver. I had to carefully select the components and optimize the layout to ensure that the receiver had the desired performance. I also had to design the user interface to be intuitive and easy to use.Another challenge was sourcing the components for the receiver. I had to find reliable suppliers who could provide high-quality components at a reasonable cost. I also had to manage the logistics of shipping the components from different suppliers to our manufacturing facility.Lessons Learned:I learned a great deal during my internship at [Company Name]. One of the most important lessons I learned was the importance of teamwork. I worked with a team of engineers and technicians to develop the radio receiver, and we were able to achieve much more than we could have if we hadworked independently.I also learned the importance of attention to detail. Even the smallest mistake can have a big impact on the performance of an electronic device. I learned to be meticulous in my work and to double-check everything before moving on to the next step.Conclusion:My internship at [Company Name] was a great learning experience. I had the opportunity to work on a challenging project, and I learned a great deal about electronic technology. I am grateful for the opportunity to have interned at such a prestigious company, and I am confident that the experience I gained will be invaluable in myfuture career.中文回答：电子工艺实习报告（收音机）。
收音机实习报告
收音机实习报告
实习时间，2022年7月1日-2022年7月31日。
实习地点，某电子产品公司。
一、实习目标和任务。
作为一名电子工程专业的学生，我在某电子产品公司进行了为期一个月的收音机实习。
实习期间，我的主要任务是参与收音机产品的研发和测试工作。
具体包括对收音机电路的设计与调试、对收音机音质的优化、对收音机功能的测试等工作。
二、实习收获和体会。
在实习期间，我学到了很多理论知识的应用，对电子产品的研发流程有了更深入的了解。
通过参与收音机电路的设计与调试，我掌握了一些电子元器件的选型和使用技巧。
在对收音机音质的优化过程中，我学会了如何通过调整电路参数来改善音质。
在对收音机功能的测试中，我学习了如何编写测试程序和使用测试仪器。
通过这次实习，我不仅学到了很多专业知识，还提高了自己的
动手能力和解决问题的能力。
在与同事的合作中，我也学会了团队
合作和沟通的重要性。
同时，我也意识到了自己在专业知识和实际
工作能力上的不足之处，这也为我未来的学习和工作提供了很多启发。
三、实习心得和展望。
通过这次收音机实习，我对自己未来的职业发展有了更明确的
规划和目标。
我将继续加强对电子产品研发相关知识的学习，提高
自己的动手能力和实际操作能力。
同时，我也会不断提高自己的团
队合作和沟通能力，为将来的工作做好充分的准备。
总的来说，这次收音机实习让我受益良多，我会将所学到的知
识和经验牢牢地保存在心中，不断努力，为实现自己的职业梦想而
奋斗。
感谢公司给予我这次宝贵的实习机会，我会珍惜并努力回报。
电子电工实习报告收音机
一、实习目的通过本次实习，了解电子电工的基本知识，掌握收音机的原理、装配、调试与维修方法，提高动手能力，培养严谨的科学作风和团队协作精神。
二、实习内容1. 收音机原理收音机是将接收到的电台高频信号，通过变频、放大、检波等过程，最终输出音频信号的一种电子设备。
其基本原理如下：（1）天线接收电磁波信号，经输入回路选频，选出要接收的电台信号；（2）在收音机内部，有一个本地振荡器，产生一个与接收频率相近的本振信号，与本振信号混频，产生差频信号，即中频信号；（3）中频信号经过中频选频放大电路的放大，然后送至检波级进行检波，得到原来的音频信号；（4）音频信号经前置低放级电压放大、功率放大级放大后，推动扬声器发声。
2. 收音机装配（1）元器件识别：了解常用电子元器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书，正确识别和选用常用的电子器件；（2）焊接技术：掌握手工电烙铁的焊接技术，能够独立完成简单电子产品的安装与焊接；（3）电路板设计：熟悉电子产品的安装工艺的生产流程，印制电路板设计的步骤和方法，手工制作印制电板的工艺流程；（4）装配过程：根据电路原理图，将元器件安装到电路板上，并进行必要的调试。
3. 收音机调试（1）通电监测：接通电源，观察收音机各部分的工作状态，确保无异常；（2）频率调整：调整调谐器，使收音机接收到的电台信号频率与本地振荡器频率相近；（3）灵敏度调整：调整中频放大电路，使收音机对电台信号的接收灵敏度达到最佳；（4）音质调整：调整低放电路，使收音机的音质达到最佳。
4. 收音机维修（1）故障诊断：根据收音机的症状，判断故障原因；（2）故障排除：针对故障原因，进行相应的维修操作；（3）测试：维修完成后，对收音机进行测试，确保其恢复正常工作。
三、实习心得1. 通过本次实习，我对电子电工的基本知识有了更深入的了解，掌握了收音机的原理、装配、调试与维修方法，提高了自己的动手能力；2. 在实习过程中，我学会了与团队成员沟通协作，共同完成实习任务，培养了团队意识和集体主义精神；3. 实习过程中，我体会到严谨的科学作风和一丝不苟的工作态度的重要性，这将对我今后的学习和工作产生积极影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子实习报告收音机共5篇（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作总结、工作计划、报告大全、心得体会、条据书信、合同协议、演讲稿、自我鉴定、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor.I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of classic sample essays, such as work summary, work plan, report book, experience and experience, letter of agreement, contract agreement, speech draft, self-assessment, other sample essays, etc. I would like to know the different format And how to write, stay tuned!电子实习报告收音机共5篇下面是本店铺分享的电子实习报告收音机共5篇(实训报告收音机)，欢迎参阅。
电子实习报告收音机共1一、实习内容: (1 学习识别简单的电子元件与电子线路; (2 学习并掌握收音机的工作原理; (3 按照图纸焊接元件,组装一台收音机,并掌握其调试方法。
二、实习器材介绍: (1 电烙铁:由于焊接的元件多,所以使用的是外热式电烙铁,功率为30 w,烙铁头是铜制。
(2 螺丝刀、镊子等必备工具。
(3松香和锡,由于锡它的熔点低,焊接时,焊锡能迅速散步在金属表面焊接牢固,焊点光亮美观。
(4 两节5号电池。
三、实习目的: 电子技术实习的主要目的就是培养我们的动手能力,同金工实习的意义是一样的,金工实习要求我们都日常的机械车床,劳动工具能够熟练使用,能够自己动手做出一个像样的东西来。
而电子技术实习就要我们对电子元器件识别,相应工具的操作,相关仪器的使用,电子设备制作、装调的全过程,掌握查找及排除电子电路故障的常用方法有个更加详实的体验,不能在面对这样的东西时还像以前那样一筹莫展。
有助于我们对理论知识的理解,帮助我们学习专业知识。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识,打好日后深入学习电子技术基础。
同时实习使我获得了收音机的实际生产知识和装配技能,培养理论联系实际的能力,提高分析问题和解决问题的能力,增强独立工作的能力。
同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
具体目的如下: 1.熟悉手工焊锡的常用工具的使用及其维护与修理。
2.基本掌握手工电烙铁的焊接技术,能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3.熟悉印制电路板设计的步骤和方法,熟悉手工制作印制电板的工艺流程,能够根据电路原理图,元器件实物设计并制作印制电路板。
4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书。
5.能够正确识别和选用常用的电子器件,并且能够熟练使用普通万用表和数字万用表。
6.了解电子产品的焊接、调试与维修方法。
四、原理简述: zx-921型收音机是由8个三极管和2个二极管组成的,其中bg1为变频三极管, bg2、bg3为中频放大三极管,bg4为检波三极管,bg5、bg6组成阻容耦合式前置低频放大器,bg7、bg8组成变压器耦合推挽低频功率放大器。
该机的主要技术指标为: 频率范围:中波530~1605khz 中频:465khz 灵敏度:小于lmv/m 选择性:大于16db 输出功率: 56mw~140mw 电源:×2v(干电池二节zx-921型收音机电路原理图 (一调谐、变频电路l1(线圈从磁性天线(磁棒上感应出的电台信号,经由l1和cl-a(双联电容组成的输入调谐回路选择后,只剩下需要的电台信号,该信号耦合给l2(线圈,并由l2送bg1的基极和发射极。
由于调谐回路阻抗高,约为100kω,三极管输入阻抗低,约为1~2kω。
要使它们的阻抗匹配,使信号输出最大,就必须适当选择l1与l2的圈数比,一般取l1为60~80圈,l2取l1的十分之一左右。
以改变输人回路的高端谐振频率,使之始终低于本机振荡频率465khz。
所以微调电容c主要用于调整波段高端的接收灵敏度。
相反,微调电容c对波段低端接收灵敏度的影响极小,这是因为在波段低端双连可变电容器cl-a几乎全部旋进,这时cl-a的电容量很大,约为200多微微法,微调电容器c 的电容量的变化对它来说便可忽略不计。
来自l2经输入调谐回路选择的信号电压一端接bg 1的基极,另一端经c2旁路到地,再由地经本振回路b2次级下半绕组,然后由c3耦合送bg1的发射极。
与此同时,来自本机振荡回路的本机振荡信号由本振线圈次级抽头b2输出,经电容c3耦合后注入bg1的发射极;本机振荡信号的另一端,即本振线圈次级另一端,经地由c2耦合到l2的一端,并经l2送bg1的基极。
由于l2线圈只有几匝,电感量很少,它对本机振荡信号的感抗可忽略不计。
因此,可认为由c2耦合的本振信号是直送bg1基极,这样在bg1三极管的发射结同时加有两个信号,它们的频率分别为f振、f外。
只要适当地调整bg1的上偏置电阻r,使bg。
的发射结工作在非线性区(这时对应bg1集电极电流ic为~,则f振、f外信号经bg1混频放大后将由集电极输出各种频率成分的信号。
由b3中频变压器初级绕组与电容组成的465khz并联谐振电路,选出4 65khz中频信号,并将之经中频变压器耦合至次级绕组,输出送中频放大电路进行中频信号放大处理。
在本机振荡回路中可变电容c1-b(或简称振荡连两端并接一个微调电容器,它的主要作用是调整收音机波段高端的覆盖范围,其功能与输入调谐回路中的电容一样。
收音机波段低端的覆盖范围调整是调节b2本机振荡线圈的磁心,当将b2中的磁心越往下旋(用无感螺丝刀顺时针转动磁心,线圈的电感量就越大,这时本机振荡频率就越低,对应接收的信号频率也越低。
(二中频放大电路中频放大电路的主要任务是放大来自变频级的465khz中频信号。
收音机的灵敏度、选择性等技术指标主要取决于中频放大器,一般收音机的中频放大倍数要达到1000倍,因此,中放三极管的放大倍数取β=70左右。
β值不能取得太高,否则将引起中频放大器自激啸叫。
b3、b4和b5分别是第一中频变压器、第二中频变压器和第三中频变压器,它们都是单调谐中频变压器,初级绕组分别与各自电容器组成并联谐振电路,谐振频率为465khz。
在电路中它们主要起选频、中频信号耦合和阻抗匹配作用。
来自变频三极管bgl集电极的中频信号,经b3选频后,由b3次级绕组输出,一端经电容c4、c5后送往bg2的发射极,另一端送往bg2的基极。
该信号经bg2放大后由集电极输出,并再经b4选频进一步滤除非中频信号后由b4次级绕组耦合输出:同样,b4输出的中频信号一端送往bg3的基极,另一端经c6、r8后送往bg3的发射极,中频信号经bg3再一次放大后由集电极输出送往b5中频变压器。
来自bg3集电极已经过两级中频放大的中频信号,经b5再一次选频后,由b5次级绕组输出,送往检波电路进行解调处理。
在上述的两级中频放大电路中,各极工作状态的确定要考虑到不同的需要。
(三检波器及自动增益控制电路检波电路主要由检波三极管bg4、滤波电容c8和检波电阻r9、w组成。
来自b 5次级经中频放大器放大的中频信号送往三极管bg4的基极和发射极,发射结相当于二极管,检波后输出信号的变化规律和高频调幅波包络线基本一致。
收音机的检波输出音频信号强度也能自动地在一定范围内保持不变。
(四低频前置放大与功率放大电路来自音量电位器w中心滑片的音频信号,经c10耦合到bg5的基极,通过由bg5、bg6组成的阻容耦合低频前置放大器放大后,由bg6集电极送往输入变压器b 6的初级。
为了保证前置放大器有较大的功率增益和较小的失真,取bg6的集电极静态工作电流为2~3ma。
来自bg6集电极的音频信号经输入变压器阻抗变换后,耦合输出两组相位差互为180o的音频信号,然后分别送往bg7、bg8的基极和发射极,bg7、bg8组成变压器耦合推挽低频功率放大器。
由于电路上下是完全对称的，来自输入变压器的音频信号，经 bg7、bg8 功率放大后送往喇叭。
r1 5 是交流负反馈电阻，其作用是改善低频放大器的音质。
五、实习步骤： (一熟悉电路元件，掌握烙笔的使用方法老师发给我们每人一块电路板，这是别人上一届的学长们做好的电路摸板。
老师只是叫我们用烙笔把各种电路元件拆下来，通过拆的过程，使我们熟练掌握烙笔的使用方法，同时使我们熟悉电路元件的焊接过程。
(二发收音机装配零件，检查和熟悉各种零件老师让我们多次熟悉收音机的电路图和熟悉电路元件，并调试元器件的好坏。
这一天的工作是相对轻松的，仅仅是熟悉电路图和学习使用常用电子仪器仪表，和识别检测常用的电子元件。
这一天最重要的就是常用电子元件的识别和检测。
我们常见的电子元件就是电阻、电容、二极管和三极管。
电阻上的色带是就是电阻的色环标记法，通过色环来表示电阻的大小，有效数字、倍率和允许误差。
现在见到的电阻的色环有四道和五道的，四道环的有效数字是前两道环所代表，而五道环是由前三道所代表。
接着识别电容器，电容用于交流耦合、滤波、隔断直流、交流旁路和组成振荡电路等，电容的标注分为直接标注和色标法。
通过学习，我明白了直接标注的电容是用数字直接表示电容量，不标单位。
标注 1～4 位整数时，其单位是 pf，标注为小数时，其单位是μ f。
也有用三位数字表示容量大小，默认单位是 pf，前两位是有效数字，第三位是有效倍率（10m），当第三位是 9 时，则对有效数字乘以。
