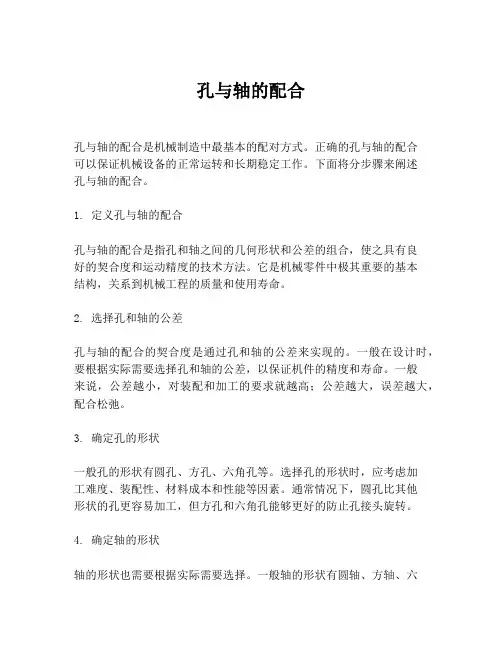

孔与轴的配合

孔与轴的配合

孔与轴的配合孔与轴的配合是机械制造中最基本的配对方式。

正确的孔与轴的配合可以保证机械设备的正常运转和长期稳定工作。

下面将分步骤来阐述孔与轴的配合。

1. 定义孔与轴的配合孔与轴的配合是指孔和轴之间的几何形状和公差的组合,使之具有良好的契合度和运动精度的技术方法。

它是机械零件中极其重要的基本结构,关系到机械工程的质量和使用寿命。

2. 选择孔和轴的公差孔与轴的配合的契合度是通过孔和轴的公差来实现的。

一般在设计时,要根据实际需要选择孔和轴的公差,以保证机件的精度和寿命。

一般来说,公差越小,对装配和加工的要求就越高;公差越大,误差越大,配合松弛。

3. 确定孔的形状一般孔的形状有圆孔、方孔、六角孔等。

选择孔的形状时,应考虑加工难度、装配性、材料成本和性能等因素。

通常情况下,圆孔比其他形状的孔更容易加工,但方孔和六角孔能够更好的防止孔接头旋转。

4. 确定轴的形状轴的形状也需要根据实际需要选择。

一般轴的形状有圆轴、方轴、六角轴等。

选择轴的形状时,需要考虑加工难度、轴的耐力、扭转刚度等因素。

通常情况下,圆轴比其他形状的轴更容易加工,但是方轴和六角轴能够更好的承受扭转力。

5. 进行孔和轴的加工在进行孔和轴的加工时,必须精确控制公差,以保证孔与轴的契合度。

一般来说,孔和轴都需要进行镗、磨、铰等加工,以确保表面光滑度和精度。

在加工过程中,还需要考虑孔和轴的配合间隙大小,以便在装配时合理的控制间隙。

总之,正确的孔与轴的配合是机械零件的基础,不仅关系到整个机械设备的普通质量和使用寿命,也关涉到机械零件的精密度和加工难度。

例如汽车零部件、航空零部件等,都需要精密的孔和轴的配合来确保使用寿命和工作效率。

孔轴检测与量规设计基础课件 (一)

孔轴检测与量规设计基础课件 (一)

孔轴检测与量规设计基础课件 (一)孔轴检测与量规设计基础课件是机械制造专业学生必须学习的一个课程。

它的主要内容是介绍如何利用量具来进行孔轴配合的检测和量具的设计。

在制造过程中,孔轴配合的质量直接影响着产品的质量,因此,了解这门课程对于提高机械零部件配合精度和降低制造成本具有重要意义。

一、什么是孔轴配合?孔轴配合是指将一个圆轴插入圆孔内,两者能够满足一定要求的配合条件。

关于孔轴配合,最关键的就是要确定合适的公差。

公差是指允许两个配合面的偏差大小。

对于科学而言,任何物体都不是绝对精确的,但是如果能够掌握好公差范围,就可以让孔轴配合更符合要求。

二、孔轴配合质量检测对于孔轴配合检测而言,我们可以利用测量设备进行检测。

例如,我们一般会使用千分尺来测量孔的直径和轴的直径,然后比对两者的公差范围来判定配合是否合格。

此外,还可以通过利用限制光圈和限位导轨等测量仪器进行检测。

这些测量仪器可以将制造出来的零件放入其中,然后进行实时的测量,便于及时发现问题。

三、量规设计的基本原则量规是用于量形、量大小、位置、加工表面等几何要素的测量和对实际零部件的检查评定中使用的辅助工具。

量规设计的基本原则包括以下几点:1、削减工序:量规的设计要尽可能地削减工序,使其结构简单,生产成本低廉。

2、高精度要求:量规的设计一定要注重精度要求。

对于较高精度的量规而言,测量公差要尽量小,而测量精度要尽量高。

3、耐用性要求:量规的设计也要注重使用寿命的问题,以免频繁更换,增加生产成本。

总之,学好孔轴检测与量规设计基础课件,是提高制造业工人技能的基本要求。

只有掌握了这里面的知识,我们才能够更好地提高产品质量,满足客户的需求,进一步推动我国制造业的发展。

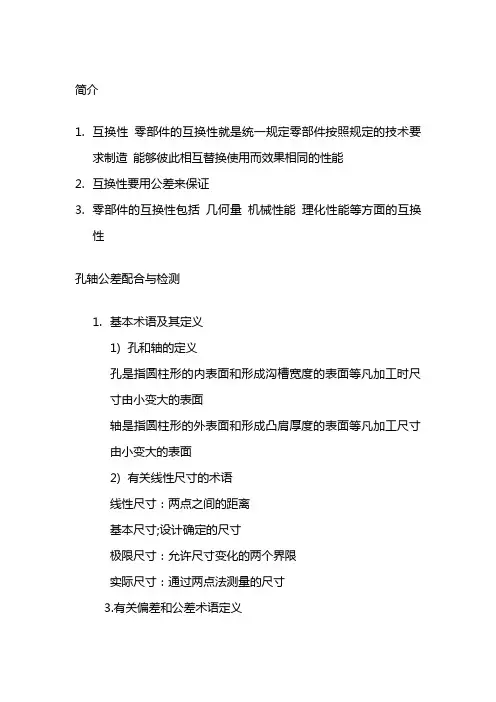

孔轴公差配合与检测

孔轴公差配合与检测

简介1.互换性零部件的互换性就是统一规定零部件按照规定的技术要求制造能够彼此相互替换使用而效果相同的性能2.互换性要用公差来保证3.零部件的互换性包括几何量机械性能理化性能等方面的互换性孔轴公差配合与检测1.基本术语及其定义1)孔和轴的定义孔是指圆柱形的内表面和形成沟槽宽度的表面等凡加工时尺寸由小变大的表面轴是指圆柱形的外表面和形成凸肩厚度的表面等凡加工尺寸由小变大的表面2)有关线性尺寸的术语线性尺寸:两点之间的距离基本尺寸;设计确定的尺寸极限尺寸:允许尺寸变化的两个界限实际尺寸:通过两点法测量的尺寸3.有关偏差和公差术语定义1)尺寸偏差时指:某一尺寸减去基本尺寸所得的代数差偏差分为上偏差和下偏差上偏差:最大极限尺寸减去基本尺寸EI ES (孔)下偏差:最小极限尺寸减去基本尺寸es ei (轴)偏差可为正负和零偏差值除0外必须冠以正负2)尺寸公差是指尺寸允许的变动量孔和轴的公差分别用Th Ts公差极限尺寸及极限偏差的关系如下Th=Dmax-Dmin=ES-EITs=dmax-dmin=es-ei3)公差带图及公差带零线是指公差带图中确定偏差正负的一条基准线他表示基本尺寸零线以上的偏差为正偏差零线以下的为负偏差位于零线上的偏差为0孔德公差带用斜线轴的公差带用网的公差带有公差带大小和公差带位置两个参数组成公差带的大小有公差值确定公差带的位置有极限偏差确定4 有关配合的术语及定义1)配合配合是指基本尺寸相同且相互配合的孔和轴的公差带之间的关系2)间隙或过盈孔的尺寸减去相配合的轴的尺寸所得的代数差间隙用X 表示+ 过盈用Y表示-3)配合的种类和配合公差间隙配合最大间隙最小间隙平均间隙间隙值的前面必须冠以正负孔公差Th与轴公差Ts之和称为配合公差用Tf表示过盈配合最大过盈最小过盈平均过盈过盈值前面必须冠以正负孔公差Th与轴公差Ts之和称为配合公差用Tf表示过度配合最大间隙最大过盈平均间隙或者平均过盈孔公差Th与轴公差Ts之和称为配合公差用Tf表示3)配合公差带图及配合公差带零线以上是间隙零线中间是过度零线以下时过盈配合4)基准制基孔制基本偏差为一定孔的公差带与不同基本偏差的轴的公差带基孔制的孔为基准孔他的公差带在零线下方且基本偏差为0基轴制基本偏差为一定轴的公差带与不同基本偏差的孔的公差带基轴制的轴为基准轴他的公差带在零线的下方且基本偏差为零1.孔轴公差与配合和国家的标准标准公差等级及代号标准公差等级为20个公差等级分别为IT01 IT0 IT1 IT2 IT3 ……IT18 其中IT01最高等级依次降低IT18级最低2.基本偏差系列基本偏差及其代号基本偏差是指上下偏差中的一个极限偏差他为靠近零线或接近零线的那个极限偏差孔德公差带在零线上方其下偏差为基本偏差轴的公差带在零线的下方其上偏差为基本偏差为了满足要求对孔和轴规定了28中基本偏差每种基本偏差用一个或两个拉丁字母组成孔德基本偏差用大写字母轴的基本偏差用小写字母轴的基本偏差系列轴的基本偏差代号中代号为a~g的基本偏差皆为上偏差代号为h 的基本偏差为上偏差0 他是基轴制中基准轴的基本偏差代号为j~zc的基本偏差为上偏差Js h他们在零线上孔的基本偏差系列孔的基本偏差代号中,代号为A~G的基本偏差皆为下偏差代号为H的基本偏差为下偏差他是孔中基准孔的极限偏差JS为上偏差J~ZC的极限偏差我上偏差轴的基本偏差确定轴的基本偏差是以基孔制基本偏差为H的基准孔与不同基本偏差的轴行程的配合轴的绝大多数基本偏差数值与公差等级无关把孔和轴公差带代号组合就组成配合代号他用分数形式表示分子为空公差带代号分母为轴公差带代号孔的基本偏差确定孔德基本偏差由小写字母相同的轴的基本偏差换算得得将基孔制轴的基本偏差换算为基轴制孔的基本偏差3.常用尺寸孔轴公差与配合的选择基准值的选择设计时应优先选用基孔制因为孔通常使用定制刀具而轴使用通用刀具可是有些情况使用基轴制在农业机械和纺织机械中常用具有一定精度的冷拉钢材直接做轴不需要切削加工这种情况下选用基轴制公差等级的选择IT01·1用于量块的尺寸公差IT1~7用于量规的尺寸公差这些量规常用于检验IT6~16的孔和轴2~5用于精密配合5~10用于有精度要求的重要和较重要的配合11~12用于不重要的配合12~18用于非配合尺寸5的轴和6的孔用于高精度的重要配合eg精密机床的轴和轴径内燃机的活塞销和活塞6的轴和7的孔在机械制造业中应用广泛,用于较高精度的重要配合eg 普通机床的重要配合内燃机衢州的主轴颈与轴承的配合与滚动轴承配合的箱体孔7的轴与8的孔用于中等精度的配合eg 机械的滑动轴承与轴径的配合9和10用于一般精度的配合健宽与键槽宽的配合同一配合中孔与轴的等价性同一配合中孔与轴的等价性是指孔和轴的加工难易程度应基本相同公差等级为7级或高于7级的孔应与高一级的轴配合(H7/m6)等级为8的孔可以与同一级的轴或高一级的轴相相配合(H8/f8,F8/h7)公差等级为9级或低于9级的孔应与同一级的轴相配合✧相配件或相关件的结构或精度✧配合性质和加工成本过盈过度配合和平均间隙较小的配合中孔德公差等级应不低于8级轴的公差等级不低于7级而平均间隙较大的间隙配合的孔和轴的公差等级可以较低(9级9级以下)间隙较大的间隙配合由于某种原因孔和轴必须选用较高的公差等级则与之相配合的孔和轴的公差等级可以小两三级4.配合种类的选择各种配合特征和应用实例✧间隙配合A~h的11种基本偏差与基准孔形成的间隙配合✧过度配合Js j k m n5种基本偏差与基准孔H形成过度配合✧过盈配合P~zc等12种基本偏差与基准孔H形成过度配合选择配合种类应考虑的主要因素✧孔与轴是否有相对运动有相对运动必须选取间隙配合;无相对运动且传递载荷则选取过盈配合也可以选择过度配合但必须加键销等连接件✧过盈配合中的受载情况用过盈配合中的过盈来传递转矩时需传递的转矩越大则选取的过盈量应大✧孔和轴的定心精度要求相配合的孔和轴定心精度要求高时不宜采用间隙配合通常采用过度配合或小于过硬量的过盈配合✧带空零件和轴的拆装情况带空零件和轴的拆装情况:比不长拆装的要配合松些✧孔和轴的工作温度✧装配变形✧生产类型大批量生产多用调整法加工小批量多用试切法加工5.大尺寸孔轴公差与配合✧大尺寸是指基本尺寸大于500mm至3150mm的尺寸✧大尺寸孔和轴的配合一般采用基孔制并且孔和轴采用相同的公差等级✧大尺寸孔和轴可按互换性原则加工。

互换性与技术测量基本第三章 孔、轴的极限与配合

互换性与技术测量基本第三章 孔、轴的极限与配合
孔和轴的实际尺寸的合格条件分别为:
Dmin≤Da≤Dmax ;dmin≤da≤dmax
图3-2 基本尺寸与极限尺寸
图3-3 实际尺寸
二、有关尺寸偏差、公差的术语及定义
1、尺寸偏差 是指某一尺寸减去基本尺寸所得的代数差 ,
偏差值除零外前面必须冠以正、负号。
① 上偏差 最大极限尺寸减其基本尺寸所得代数差。 孔 ES=Dmax -D 轴 es=dmax -D
为了简化标准公差数值表格,国标采用了基本尺 寸分段的方法。如附表3-2,在同一尺寸段内,按首 尾尺寸的几何平均值D代入计算公式中,来计算公差 值。对同一尺寸段内的所有基本尺寸,在公差等级 相同的情况下,规定相同的标准公差。
D D首 D末
D 13
表3-1 标准公差数值的计算公式
表3-2 常用尺寸的标准公差数值表(摘自GB/T1800.3—1998)
(2)公差等级
公差等级是确定尺寸精度的等级。
标准公差值T按下式计算
T ai a 公差等级系数(见表3-1)
GB/T1800.3-1998将标准公差分为20个等级,即IT01、
IT0、IT1、…、IT18共20级,等级依次降低,公差
值依次增大。
IT表示国际公差。
公差表示了零件的制造精度要求,反映了其加工 难易程度。
② 下偏差 最小极限尺寸减其基本尺寸所得代数差。 孔 EI=Dmin -D 轴 ei=dmin -D
③ 极限偏差 上偏差和下偏差的通称。
④ 实际偏差 实际尺寸减其基本尺寸的代数差。
孔Ea=Da -D;轴ea=da-D。 ⑤ 基本偏差 在极限与配合制中,用以确定公差带相对于零
线位置的上偏差或下偏差,数值均已标准化,一般为 靠近零线的那个极限偏差。

第3章 孔轴公差与配合

第3章 孔轴公差与配合

有关尺寸的术语
孔轴实际尺寸的合格条件: 孔轴实际尺寸的合格条件:
孔 + 0 轴
Dmin ≤ Da ≤ Dmax dmin ≤ da ≤ dmax
有关尺寸的术语
作用尺寸: 作用尺寸: (1)孔的作用尺寸: )孔的作用尺寸: 配合面全长上,与 实际孔内接的最大 理想轴尺寸。(<孔 的实际尺寸) (2)轴的作用尺寸: )轴的作用尺寸: 配合面全长上,与 实际轴外接的最小 理想孔尺寸。 (> 轴的实际尺寸)
零件圆柱形内表面( 零件圆柱形内表面(孔)
有关尺寸的术语
尺寸分为线性尺寸和角度尺寸 线性尺寸:两点之间的距离,如直径、半径、 线性尺寸:两点之间的距离,如直径、半径、 高度、深度、厚度等。 高度、深度、厚度等。 基本尺寸:由设计给定的尺寸, 基本尺寸:由设计给定的尺寸,一般要求符合 标准的尺寸系列。 标准的尺寸系列。 极限尺寸:孔或轴允许的尺寸的两个极端值。 极限尺寸:孔或轴允许的尺寸的两个极端值。 两者中大的称为最大极限尺寸, 两者中大的称为最大极限尺寸,小的称为最小极 限尺寸。孔和轴的最大、 限尺寸。孔和轴的最大、最小极限尺寸分别为 表示。 Dmax、dmax和Dmin、 dmin表示。 实际尺寸: 实际尺寸:零件加工后通过测量所得的孔和轴 的尺寸。 的尺寸。用Da、da合格条件: 孔轴实际偏差的合格条件:
孔 + 0 轴
EI ≤ Ea ≤ ES ei ≤ ea ≤ es
公差与偏差的联系和区别
两者区别 数值上:偏差是代数值,可能为正、负或零值; 数值上:偏差是代数值,可能为正、负或零值; 而公差是允许尺寸的变动范围,一定是正值, 而公差是允许尺寸的变动范围,一定是正值, 也不能为零(零值意味着加工误差不存在, 也不能为零(零值意味着加工误差不存在,是 不可能的)。 不可能的)。 作用上:极限偏差用于控制实际偏差, 作用上:极限偏差用于控制实际偏差,是判断 完工零件是否合格的根据;而公差限制误差, 完工零件是否合格的根据;而公差限制误差, 控制一批零件尺寸精度。 控制一批零件尺寸精度。 从工艺上看:公差大小反映加工的难易程度, 从工艺上看:公差大小反映加工的难易程度, 即加工精度的高低, 即加工精度的高低,而极限偏差则是调整机床 决定切削刀具与工件相对位置的依据。 决定切削刀具与工件相对位置的依据。

几何量公差与检测_第3 章 孔、轴公差与配合

几何量公差与检测_第3 章 孔、轴公差与配合

上验收极限
下验收极限
安全裕度
四、有关配合的术语及定义 配合( fit ):公称尺寸相同,相互结合的孔与轴公
差带之间的关系。
三 种 关 系
间隙配合
过渡配合
过盈配合

间隙配合(Clearance fit) 具有间隙(含最小间隙等于零)的配合。 孔的公差带位于轴的公差带之上,通常指孔大、轴 小的配合。
2.2)精度高的(7、8级精度以上的)基本偏 差J~ZC的换算过程(轴比孔的精度高一级)
在标准中先定下来
+ 0 -
基轴制
h
基本尺寸
ES ei
+ 0 -
H
基孔制 基本尺寸
基本偏差J~ZC的换算过程图
(2)换算规则 1)通用规则:同名代号的孔和轴的基本偏差的绝对值相 等,而符号相反,即从公差带图解看,孔的基本偏差是 轴的基本偏差相对于零线的倒影。

同名同级配合: 与
基孔制、基轴制同名配合的配合性质
间隙配合:只要是同名配合,配合性质一定相同(保持孔和轴的精度 不变的情况下,与孔和轴所处的精度等级无关). 过渡配合与过盈配合: 高精度时,孔的基本偏差用特殊规则换算, 同名配合且孔比轴低一 级,的配合性质才相同(此时是适用特殊规则). 低精度时,孔的基本偏差用通用规则换算,孔、轴必须同名同级配合, 配合性质才相同(此时是适用通用规则). 即:
特点:其间隙或过盈的数值都较小,一般来讲,
过渡配合的工件精度都较高
过渡配合( Transition fit )
若孔与轴配合的最大间隙为+41um,配合公差为 过渡 配合 89um,则此配合为_______
配合制
基准制------为了设计和制造上的经济性,把其

互换性与测量技术2.1 孔轴公差与配合概述

互换性与测量技术2.1 孔轴公差与配合概述

任务 • 设计孔、轴尺寸公差 • 检测加工孔、轴尺寸误差
6. 本章直接关联的国家标准
极限与配合 第1部分:公差、 偏差和配合的基础
6. 本章直接关联的国家标准
极限与配合 第2部分:标准公差 等级和孔、轴极限 偏差表
6. 本章直接关联的国家标准
极限与配合 公差带和配合的选择
6. 本章直接关联的国家标准
孔—机械加工时尺寸由小变大
轴—机械加工时尺寸由大变小
3. 本章研究对象
精度设计 误差检测
几何量: 孔、轴的尺寸
几何量: 形状、方向、位置
几何量: 表面粗糙度
4. 本章研究重点
孔、轴的配合
特点1:分别来自两零件的孔、轴结合而成 特点2:相互结合的孔、轴公称尺寸相等
4. 本章研究重点
孔、轴配合的应用非常广泛,但在不同场合下, 配合的使用要求不同
一般公差 未注公差的线性和 角度定义 常用尺寸孔、轴《极限与配合》国标的构成 大尺寸孔、轴公差与配合 未注公差线性尺寸的一般公差 孔、轴精度设计 尺寸测量
小结
1. 认识了“孔、轴的定义”; 2. 了解了“孔、轴配合的共性特点和使用要求的差异性”; 3. 体会了“只有控制了孔、轴精度,才能实现孔、轴配合要求”; 4. 明确了本章的任务目标和学习内容。
孔、轴公差与配合概述
概述
1. 孔和轴的定义
轴 孔
1. 孔和轴的定义
孔——通常指工件的 圆柱形内尺寸要素,也包 括非圆柱形的内尺寸要素 (由两平行平面或切面形 成的包容面)
1. 孔和轴的定义
轴——通常指工件的圆柱形外尺寸要素,也包括非圆柱形的 外尺寸要素(由两平行平面或切面形成的被包面)。
2. 孔和轴的判定
4. 本章研究重点

《机械测量技术》1-12孔和轴的配合

《机械测量技术》1-12孔和轴的配合

理论课教案首页课程名称《机械测量技术》课题名称§1-2 孔和轴的配合课时 2授课日期任课教师目标群体教学环境1、孔和轴的术语和定义知识目标2、配合的种类和定义3、配合公差的计算学习目标职业通用能力目标制造业通用能力目标1、配合的术语和定义2、过渡配合的概念学习重点3、配合公差的计算4、基孔制的选用原则1、配合公差的计算学习难点2、基孔制的选用原则教法:教法学法学法:1.口头表达教学媒体2.板书教师:教学学习准备学生:4、配合制的选用1.培养学生的空间想象能力、逻辑思维能力2.记忆能力培养学生的读图能力1.讲授法、任务引领法2.多媒体教学法听授法、课堂练习法1.教案2.教学资料1、教材2、练习册3、学习工具教学环节一、复习旧课二、引入新课题三、教学内容信息反馈理论课教案首页教学内容教师活动学生活动时间[ 教学回顾 ]1、尺寸、基本尺寸、实际尺寸、极限尺寸的定义及符号。

2、基本尺寸、实际尺寸、极限尺寸的关系。

[ 课题引入 ]从基本尺寸、实际尺寸、极限尺寸的关系我们可以看出,当用极限尺寸减基本尺寸或者用实际尺寸减基本尺寸时,两者之间会等到一个差值,这个值我们把它叫做偏差值。

这就是我们这节课要讲述的内容:[ 讲授新课 ]一、配合的术语及定义1、孔和轴(图 1-13 )①孔——指工件的圆柱形内表面,也包括非圆柱形内表面(由二平行平面或切面形成的包容面)15 分②轴——指工件的圆柱形外表面,也包括非圆柱形外表面(由二平行面或切面形成的被包容面)提问展示挂图教学教学内容教师活动学生活动时间环节2、配合基本尺寸相同的,相互结合的孔和轴公差带之间的关系称为轴合。

3、间隙与间隙配合(1)间隙( X)孔尺寸减去相配合的轴的尺寸所得的代数差,当此值为正值时称为间隙。

间隙数值应标“+”号。

(2)间隙配合 : 具有间隙(包括最小间隙等于零)的配合称为间隙配合。

孔的公差带在轴的公差带之上,。

(3)最小间隙( X min)对于间隙配合,孔的最小极限尺寸减轴的最大间隙尺寸所得的代数差称为最小间隙。
