Keil C51使用详解
单片机开发与仿真软件keilc51的使用
单片机开发与仿真软件Keil C51的使用一、Keil C51 操作入门Keil C51 简介Keil C51 是德国知名软件公司Keil（现已并入ARM 公司）开发的基于8051 内核的微控制器软件开发平台，是目前开发8051 内核单片机的主流工具。
Keil 51支持汇编语言、C语言等各种开发语言。
其中，uVision2集成开发环境包含项目管理、源代码编辑和强大的程序调试环境。
uVision2调试器是一个强大的全特性调试器，允许用户在PC机上完全模拟目标程序、指令集和片内外围功能。
实验所用的是Keil C51 评估版。
Keil C51 的启动双击桌面上的“Keil uVision2”图标，启动Keil C51程序，启动界面如图1所示。
图1 Keil C51的启动界面建立第1 个Keil C51 程序Keil C51 是一个功能很强大的软件，但是使用起来并不复杂。
现在就通过建立一个简单的LED（发光二极管）闪烁发光的实例来初步掌握Keil C51的基本用法。
硬件电路参见图2，单片机I/O 输出低电平可点亮LED。
图2 LED 闪烁发光电路●新建工程。
执行Keil C51 软件的菜单“Project | N ew Project…”，弹出一个名为“Create New Project”的对话框。
先选择一个合适的文件夹准备来存放工程文件，比如“E:\Project\LedFlash”，其中“LedFlash”是新建的文件夹。
建议：今后每新建一个工程都要在适当的磁盘位置新建一个文件夹用来保存工程文件，以方便管理，并养成良好的习惯。
最后，为工程取名为“LedFlash”，并保存。
参见图3。
图3 新建Keil C51 工程●选择CPU。
紧接着，Keil C51 提示选择CPU 器件。
8051 内核单片机最早是由鼎鼎大名的Intel 公司发明的，后来其他厂商如Philips 、Atmel 、Winbond 等先后推出其兼容产品，并在8051 的基础上扩展了许多增强功能。
keil c51 详细中文手册
Keil C51使用详解V1.0第一章 Keil C51开发系统基本知识 (6)第一节系统概述 (6)第二节Keil C51单片机软件开发系统的整体结构 (6)1. C51 for Dos 72. C51 for Windows的安装及注意事项： (7)第四节Keil C51工具包各部分功能及使用简介 (7)1. C51与A51. 72. L51和BL51. 83. DScope51，Tscope51及Monitor51. 84. Ishell及uVision. 9第二章 Keil C51软件使用详解 (10)第一节Keil C51编译器的控制指令 (10)1. 源文件控制类 (10)2. 目标文件(Object)控制类： (10)3. 列表文件(listing)控制类： (10)第二节dScope51的使用 (11)1. dScope51 for Dos 112. dScope for Windows 12第三节Monitor51及其使用 (13)1. Monitor51对硬件的要求 (13)2. Mon51的使用 (13)3. MON51的配置 (13)4. 串口连接图： (13)5. MON51命令及使用 (14)第四节集成开发环境(IDE)的使用 (14)1. Ishell for Dos的使用 (14)2. uVision for windows的使用 (15)第三章 Keil C51 vs 标准C.. 15第二节内存区域(Memory Areas)： (16)1. Pragram Area： (16)2. Internal Data Memory: 163. External Data Memory. 164. Speciac Function Register Memory. 16第三节存储模式 (16)1. Small模式 (16)2. Compact模式 (17)3. large模式 (17)第四节存储类型声明 (17)第五节变量或数据类型 (17)第六节位变量与声明 (17)1. bit型变量 (17)2. 可位寻址区说明20H－2FH.. 18第七节Keil C51指针 (18)1. 一般指针 (18)2. 存储器指针 (18)3. 指针转换 (18)第八节Keil C51函数 (19)1. 中断函数声明： (19)2. 通用存储工作区 (19)3. 选通用存储工作区由using x声明，见上例。
Keil C51使用详解
Keil C51使用详解keilc51使用详解v1.0电子设计世界！版权所有，热烈欢迎贴文，切勿修正并标明原文。
留存一切权利。
第一章keilc51开发系统基本知识 (6)1第一节系统概述 (6)第二节keilc51单片机软件开发系统的整体结构...6第三节keilc51工具包的加装...71.c51fordos72.c51forwindows的安装及注意事项：...7第四节keilc51工具包各部分功能及使用简介...71.c51与a51.72.l51和bl51.83.dscope51，tscope51及monitor51.84.ishell及uvision.9第二章keilc51软件使用详解 (10)第一节keilc51编译器的控制指令...101.源文件掌控类 (10)2.目标文件(object)控制类：...103.列表文件(listing)控制类：...10第二节dscope51的使用...111.dscope51fordos112.dscopeforwindows12第三节monitor51及其使用...131.monitor51对硬件的要求...132.mon51的使用...133.mon51的配置...134.串口连接图：...135.mon51命令及使用...14第四节集成开发环境(ide)的使用...141.ishellfordos的使用 (14)22.uvisionforwindows的使用 (15)第三章keilc51vs标准c..15第一节keilc51扩展关键字...15第二节内存区域(memoryareas)：...161.pragramarea：...162.internaldatamemory:163.externaldatam emory.162.可位串行区表明20h－2fh..18第七节keilc51指针...181.通常指针...182.存储器指针...183.指针切换...18第八节keilc51函数...191.中断函数声明：...192.通用型存储工作区 (19)3.选通用存储工作区由usingx声明，见上例。

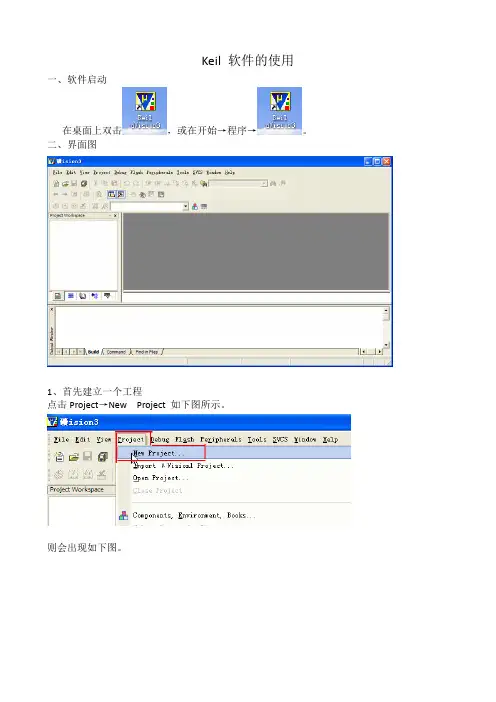

Keil C51 使用
Keil 软件的使用一、软件启动在桌面上双击，或在开始→程序→。
二、界面图1、首先建立一个工程点击Project→New Project 如下图所示。
则会出现如下图。
注意工程保存在什么位置(要方便自己查找)，输入文件，保存类开会自动生成，不用管，然后点保存，则会出如下图则会出现。
则出现可点是或否，影响不大。
则会出现：这样应建立了一个新的工程。
可在保存的位置找工程文件名。
2、建立一个汇编语言文件。
点击File→New,如下图所示则出现Text1为文件名，先要保存一下。
选为文件保存的位置，文件名要注意一下，用汇编语言编写则后缀(扩展名)为.ASM，如果用C 语言编写则为.C。
设置好后点击保存，则程序文件应建立好了。
在保存的位置可找到该文件。
3、程序录入编辑及编译(1)在程序编辑区录入程序(2)将程序文件添加到工程文件中右键单击Source Group1如下图则出现点击，Add Files to Group Source Group 1 则出现如下图选好文件类型为C Source file (*.C),再在保存位置中找到刚才编辑好的程序文件，然后点Add 即可。
(3)必要的参数设置点击Project→Option for Target则会出现如下图：在Target 选项卡中设置好晶振频率。
再选Output选项卡，如下图：设置好各项后点击确定，必要的参数应设置完毕。
(4) 程序编译检查点击Project→Build target files 如下图所示则在界面的最下面出现指示：如果有错误要改正程序的错误，再进行编译，一直到没有错误为止，要生成HEX文件，我们才能下载到单片机中。
程序下载到单片机的程序应用1、启动软件：在桌面找到图，双击将会出现如下图必须要选择正确的端口及单片机型号，然后调入从KEIL C51编译生成的HEX文件。
2、调入HEX文件：左键单击调入FLASH,如下图所示：将会出现HEX文件选择窗口：选择正确文件后，点打开，则出现如下图3、将HEX文件下载到单片机芯片选择正确后，检查单片机是否连接好，准备好后就点击自动，则会出现如下图，程序下载完成后，就会看到单片机板上LED灯在点亮了。
Keil C51软件使用说明
}
10
MCS-51单片机原理、接口及应用
第6章 单片机的C51语言编程
（3）其它头文件
math.h：数学运算函数，如求绝对值、平方根、指数、正弦等
函数。 ctype.h：提供两类重要的函数：字符测试函数和字符大小转化 函数。 例如，判断一个整型变量是数字、字母、换行符、控制符等。 stdio.h：标准输入输出函数头文件，用于从标准输入设备读取 字符、数字，或向标准输出设备输出字符、字符串等。
整型
signed int
unsigned int singed long
2B
2B 4B
-32768～+32767
0～65535 -2147483648～+2147483647
unsigned long
实型
14
4B
4B
0～4294967295
1.176E-38～6.40E+38
MCS-51单片机原理、接口及应用
17
MCS-51单片机原理、接口及应用
第6章 单片机的C51语言编程
（2）compact模式
所有参数及局部变量都放在外部RAM区的一页（最大256B）， 这和用pdata定义变量的作用相同。 具体哪一页，可由P2口定义，并在STARTUP.A51文件中说明。 一般默认的是外部RAM的低256B。
特点:存储器空间比small 模式大，但速度较small 模式慢，却比
reg52.h比reg51.h多了几行定义T2寄存器的内容。
7
MCS-51单片机原理、接口及应用
第6章 单片机的C51语言编程
sfr P1=0x90; /*定义P1口的地址为90H*/ sfr TCON=0x88; sfr TMOD=0x89; sfr TL0=0x8A; sfr16 T2=0xCC; T2L=0CCH，T2H=0CDH*/ sbit ET0=IE^1; /*指定ET0为中断允许控制寄存器IE的第1位*/ sbit ET0=0xaa;/*指定ET0为可寻址位0AAH，即IE.1。*/

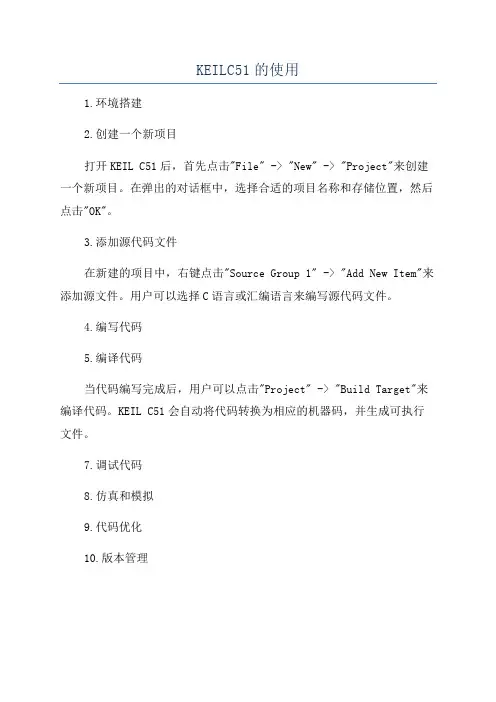

KEILC51的使用
KEILC51的使用
1.环境搭建
2.创建一个新项目
打开KEIL C51后，首先点击"File" -> "New" -> "Project"来创建一个新项目。
在弹出的对话框中，选择合适的项目名称和存储位置，然后点击"OK"。
3.添加源代码文件
在新建的项目中，右键点击"Source Group 1" -> "Add New Item"来添加源文件。
用户可以选择C语言或汇编语言来编写源代码文件。
4.编写代码
5.编译代码
当代码编写完成后，用户可以点击"Project" -> "Build Target"来编译代码。
KEIL C51会自动将代码转换为相应的机器码，并生成可执行文件。
7.调试代码
8.仿真和模拟
9.代码优化
10.版本管理
在KEILC51中，用户还可以使用版本控制工具来管理项目代码的版本。
这些工具可以帮助用户跟踪代码的修改历史，并提供代码版本的回退和合
并功能。
KeilC51的使用
Kei使用说明
1. 软件的安装
2. 安装完之后打开“Keil uVision2”
3. 建立一个“Project”
点击“Project”->“New Project…”,选择工程文件要存放的路径，输入工程文件名LED，单击保存。
4. 弹出选择CPU 厂商和型号的对话框
5. 我们这里使用的是Atmel 公司的AT89C51
6. 下面的对话框，选择“是”
7. 如下图，新建一个51文件；
8. 点击保存后，如下图：
9. 接下来就是将ASM文件添加到这个Project中
点击“Source Group1”使其反白显示，然后，点击鼠标右键，出现一个下拉菜单，如下图所示，选中其中的“Add file to Group”Source Group1”，出现一个对话框，要求寻找源文件。
10. 将刚才新建的“LED.ASM”文件“Add”进来
11. 参数设置
◆单击“Option for Target”按钮
◆弹出如下下图所示对话
12. 在编辑框里面输入以下代码
13. 编译
14. 调试
15. 调试时常用的窗口
存储器窗口
存储器窗口中可以显示系统中各种存储器中的值，通过在Address后的编辑框内输入“字母：数字”即可显示存储器某一单元中的值。
其中字母可以是C（可以省略）、D和X，分别代表程序存储器空间、片内数据存储器空间和片外数据存储器空间；数字代表想要查看单元的地址。
工程窗口寄存器页
外围接口。
Keil C51 基本使用方法
附录：一、Keil C51工程建立与仿真1、建立一个工程项目，选择芯片并确定选项双击Keil uVision2快捷图标后进入Keil C51开发环境，单击“工程”菜单，在弹出的下拉菜单选中“新工程”选项，屏幕显示为图1。
图1 建立一个工程项目在文件名中输入一个项目名“my-test”，选择保存路径（可在“我的文档”中先建立一个同名的文件夹），单击保存。
在随后弹出的“为目标target选择设备”（Select Device for Target “Target1”）对话框中用鼠标单击Atmel前的“+”号，选择“89C51”单片机后按确定，如图2所示。
图2 选择单片机后按确定选择主菜单栏中的“工程”，选中下拉菜单中“Options for Target ‘Target1’”，出现图3所示的界面。
单击“target”页面，在晶体Xtal（MHz）栏中选择试验板的晶振频率，默认为24MHz，我们讲座试验板的晶振频率为11.0592MHz，因此要将24.0改为11.0592。
然后单击输出“Output”页面，在“建立hex格式文件”前打勾选中，如图3-4。
其它采用默认设置，然后点确定。
图3 选择Target页面图4 选择Output页面2、建立源程序文件单击“文件”菜单，在下拉菜单中选择“新建”，随后在编辑窗口中输入以下的源程序（如图5）。
ORG 0000HLJMP MAINORG 030HMAIN: MOV P0,#00HMOV P1 ,#00HMOV P2 ,#00HMOV P3 ,#00HACALL DELMOV P0 ,#0FFHMOV P1 ,#0FFHMOV P2 ,#0FFHMOV P3 ,#0FFHACALL DELAJMP MAINORG 0200HDEL: MOV R5,#04HF3: MOV R6,#0FFHF2: MOV R7,#0FFHF1: DJNZ R7,F1DJNZ R6,F2DJNZ R5,F3RETEND图5 建立源程序文件程序输入完成后，选择“文件”，在下拉菜单中选中“另存为”，将该文件以扩展名为.asm格式（如my-test.asm）保存在刚才所建立的一个文件夹中（my-test）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Keil C51使用详解第一章Keil C51开发系统基本知识 (6)第一节系统概述 (6)第二节Keil C51单片机软件开发系统的整体结构 (6)第三节Keil C51工具包的安装 (7)1. C51 for Dos 72. C51 for Windows的安装及注意事项： (7)第四节Keil C51工具包各部分功能及使用简介 (7)1. C51与A51. 72. L51和BL51. 83. DScope51，Tscope51及Monitor51. 84. Ishell及uVision. 9第二章Keil C51软件使用详解 (10)第一节Keil C51编译器的控制指令 (10)1. 源文件控制类 (10)2. 目标文件(Object)控制类： (10)3. 列表文件(listing)控制类： (10)第二节dScope51的使用 (11)1. dScope51 for Dos 112. dScope for Windows 12第三节Monitor51及其使用 (13)1. Monitor51对硬件的要求 (13)2. Mon51的使用 (13)3. MON51的配置 (13)4. 串口连接图： (13)5. MON51命令及使用 (14)第四节集成开发环境(IDE)的使用 (14)1. Ishell for Dos的使用 (14)2. uVision for windows的使用 (15)第三章Keil C51 vs 标准C.. 15第一节Keil C51扩展关键字 (15)第二节内存区域(Memory Areas)： (16)1. Pragram Area： (16)2. Internal Data Memory: 163. External Data Memory. 164. Speciac Function Register Memory. 16第三节存储模式 (16)1. Small模式 (16)2. Compact模式 (17)3. large模式 (17)第四节存储类型声明 (17)第五节变量或数据类型 (17)第六节位变量与声明 (17)1. bit型变量 (17)2. 可位寻址区说明20H－2FH.. 18第七节Keil C51指针 (18)1. 一般指针 (18)2. 存储器指针 (18)3. 指针转换 (18)第八节Keil C51函数 (19)1. 中断函数声明： (19)2. 通用存储工作区 (19)3. 选通用存储工作区由using x声明，见上例。
(19)4. 指定存储模式 (19)5. #pragma disable. 196. 递归或可重入函数指定 (19)7. 指定PL/M－51函数 (20)第四章Keil C51高级编程 (20)第一节绝对地址访问 (20)1. 绝对宏： (20)2. _at_关键字 (21)3. 连接定位控制 (21)第二节Keil C51与汇编的接口 (21)1. 模块内接口 (21)2. 模块间接口 (21)第三节Keil C51软件包中的通用文件 (22)1. 动态内存分配 (22)2. C51启动文件STARTUP.A51. 223. 标准输入输出文件 (25)4. 其它文件 (25)第四节段名协定与程序优化 (25)1. 段名协定(Segment Naming Conventions) 252. 程序优化 (25)第五章Keil C51库函数参考 (26)第一节本征库函数(intrinsic routines)和非本征证库函数 (26)第二节几类重要库函数 (26)1. 专用寄存器include文件 (26)2. 绝对地址include文件absacc.h. 263. 动态内存分配函数，位于stdlib.h中 (27)4. 缓冲区处理函数位于“string.h”中 (27)5. 输入输出流函数，位于“stdio.h”中 (27)第三节Keil C51库函数原型列表 (27)1. CTYPE.H.. 272. INTRINS.H.. 273. STDIO.H.. 284. STDLIB.H.. 285. STRING.H.. 28第六章Keil C51例子：Hello.c.. 29第一节uVision for Windows的使用步骤 (29)第二节Ishell for Dos使用步骤 (30)第七章Keil C51的代码效率 (30)第一节存储模式的影响 (30)第二节程序结构的影响 (31)第八章dScope for Windows使用详解 (32)第一节概述 (32)1. 主窗口（Mainframe Window） (32)2. 调试窗口（DEBUG Window） (32)3. 命令窗口（Command Window） (32)4. 观察窗口（Watch Window） (32)5. 寄存器窗口（Registe Window） (32)6. 串口窗口（Serical Windows） (32)7. 性能分析窗口 (32)8. 内存窗口（Memory Window） (32)9. 符号浏览窗口（Symbol Browser Window） (33)10. 调用线窗口（Call－Stack Window） (33)11. 代码覆盖窗口 (33)12. 外围设备窗口(peripherals) 33第二节dScope for Windows基本操作 (33)1. 指定初始化文件 (33)2. 观察变量 (33)3. 显示RAM的值 (34)4. 观察堆栈 (34)5. 中断处理程序调试 (34)6. 性能分析（Performance Analyzer：PA） (34)第三节dScope for Windows命令文件的编制 (34)1. 地址空间及地址空间类型 (34)2. 常量 (35)3. 变量 (36)4. 运算符 (38)5. 表达式 (38)6. 数组 (38)7. 结构和联合 (38)8. 指针： (38)9. dScope命令语句 (38)10. 函数 (43)第一章Keil C51开发系统基本知识第一节系统概述Keil C51是美国Keil Software公司出品的51系列兼容单片机C语言软件开发系统，与汇编相比，C语言在功能上、结构性、可读性、可维护性上有明显的优势，因而易学易用。
用过汇编语言后再使用C来开发，体会更加深刻。
Keil C51软件提供丰富的库函数和功能强大的集成开发调试工具，全Windows界面。
另外重要的一点，只要看一下编译后生成的汇编代码，就能体会到Keil C51生成的目标代码效率非常之高，多数语句生成的汇编代码很紧凑，容易理解。
在开发大型软件时更能体现高级语言的优势。
下面详细介绍Keil C51开发系统各部分功能和使用。
第二节Keil C51单片机软件开发系统的整体结构C51工具包的整体结构，如图(1)所示，其中uVision与Ishell分别是C51 for Windows和for Dos 的集成开发环境(IDE)，可以完成编辑、编译、连接、调试、仿真等整个开发流程。
开发人员可用IDE本身或其它编辑器编辑C或汇编源文件。
然后分别由C51及A51编译器编译生成目标文件(.OBJ)。
目标文件可由LIB51创建生成库文件，也可以与库文件一起经L51连接定位生成绝对目标文件(.ABS)。
ABS文件由OH51转换成标准的Hex文件，以供调试器dScope51或tScope51使用进行源代码级调试，也可由仿真器使用直接对目标板进行调试，也可以直接写入程序存贮器如EPROM中。
图(1) C51工具包整体结构图第三节Keil C51工具包的安装1. C51 for Dos在Windows下直接运行软件包中DOS\C51DOS.exe然后选择安装目录即可。
完毕后欲使系统正常工作须进行以下操作(设C:\C51为安装目录)：修改Autoexec.bat，加入path=C:\C51\BinSet C51LIB=C:\C51\LIBSet C51INC=C:\C51\INC然后运行Autoexec.bat2. C51 for Windows的安装及注意事项：在Windows下运行软件包中WIN\Setup.exe，最好选择安装目录与C51 for Dos相同，这样设置最简单(设安装于C:\C51目录下)。
然后将软件包中crack目录中的文件拷入C:\C51\Bin 目录下。
第四节Keil C51工具包各部分功能及使用简介1. C51与A51(1) C51C51是C语言编译器，其使用方法为：C51 sourcefile[编译控制指令]或者C51 @ commandfile其中sourcefile为C源文件(.C)。
大量的编译控制指令完成C51编译器的全部功能。
包控C51输出文件C.LST，.OBJ，.I和.SRC文件的控制。
源文件(.C)的控制等，详见第五部分的具体介绍。
而Commandfile为一个连接控制文件其内容包括：.C源文件及各编译控制指令，它没有固定的名字，开发人员可根据自己的习惯指定，它适于用控制指令较多的场合。
(2) A51A51是汇编语言编译器，使用方法为：A51 sourcefile[编译控制指令]或A51 @ commandfile其中sourcefile为汇编源文件(.asm或.a51)，而编译控制指令的使用与其它汇编如ASM语言类似，可参考其他汇编语言材料。
Commandfile同C51中的Commandfile类似，它使A51使用和修改方便。
2. L51和BL51(1) L51L51是Keil C51软件包提供的连接/定位器，其功能是将编译生成的OBJ文件与库文件连接定位生成绝对目标文件(.ABS)，其使用方法为：L51 目标文件列表[库文件列表] [to outputfile] [连接控制指令]或L51 @Commandfile源程序的多个模块分别经C51与A51编译后生成多个OBJ文件，连接时，这些文件全列于目标文件列表中，作为输入文件，如果还需与库文件(.LiB)相连接，则库文件也必须列在其后。
outputfile为输文件名，缺少时为第一模块名，后缀为.ABS。
连接控制指令提供了连接定位时的所有控制功能。
Commandfile为连接控制文件，其具体内容是包括了目标文件列表，库文件列表及输出文件、连接控制命令，以取代第一种繁琐的格式，由于目标模块库文件大多不止1个，因而第2种方法较多见，这个文件名字也可由使用者随意指定。
(2) Bl51BL51也是C51软件包的连接/定位器，其具有L51的所有功能，此外它还具有以下3点特别之处：a. 可以连接定位大于64kBytes的程序。
