Keil-C51-基本使用方法 (1) 。。。。2
C51程序在Keil C51下的调试步骤
C51程序在Keil C51下的调试步骤现在广泛使用的C51集成开发环境是Keil软件。
要使用Keil软件，首先要正确安装Keil软件，该软件的Eval版本可以直接去http://www. 下载，其步骤与一般Windows 程序安装类似，这里就不再赘述了。
Keil软件的详细说明见相关资料，这里仅作简要说明，以便于读者在后面的章节中实际动手调试、仿真程序。
1．建立工作项目文件图1启动Keil μVison2启动Keil μVison2，如果打开后就有打开的文件，单击“Project->Close Project”菜单将其关闭。
单击“File->New... "，打开一个新的文件输入窗口，在这个窗口里输入上述源程序。
输入完毕之后，选择“File-->Save"，给这个文件取名保存，取名字的时候必须要加上扩展名，一般C语言程序均以“．c”为扩展名（一定要加扩展名，否则后面添加文件就找不到该文件，这是初学者很容易忘记的），这里将其命名为mytest.c。
图2 建立工程文件单击“Project->New Project..."，出现对话框，要求给将要建立的工程起一个名字，这里起名为test，不需要输入扩展名。
单击“保存”按钮，出现第二个对话框，如图3所示：图3 CPU选择窗口这个对话框要求选择工程中所用的单片机型号，这里选择Atmel公司的89S52芯片。
单击ATMEL前面的“＋”号，展开该层，单击其中的89S52，然后再单击“确定”按钮，会出现一个对话框，询问是否要将标准的8052启动代码加入工程，单击“是”按钮。
此时，在工程窗口的文件页中出现了“Target 1”，前面有“＋”号，单击“＋”号展开，可以看到下一层的“Source Group 1 "，需要手动把刚才编写好的源程序加入，方法如下：单击“Source Group 1 "，使其反白显示，然后单击鼠标右键，出现一个下拉菜单，如图4所示。
KEILC51和PROTEUS的使用
KEILC51和PROTEUS的使用KEILC51是一款针对51系列单片机的集成开发环境，可以方便地进行编译、调试和仿真。
PROTEUS是一款集成电路设计软件，可以用于电路图的设计、仿真和调试。
本文将介绍KEILC51和PROTEUS的使用方法。
一、KEILC51的安装和使用2. 安装完成后，打开KEIL C51，创建一个新项目。
选择新建一个“Project”。
在对话框中输入项目名称，并选择项目的存放路径。
3.在项目内部，可以添加源文件、库文件和头文件。
可以通过右键单击项目名称，选择“添加”，然后选择相应的文件类型进行添加。
4. 在源文件中编写C语言程序。
可以使用标准的C语法进行编写，也可以使用Keil C51提供的51系列特定的语法进行编写。
5. 进行编译和生成可执行程序。
在菜单栏中选择“Project”->“Build Target”，或者使用快捷键“Ctrl+F7”进行编译。
编译完成后，会在项目目录下生成相应的可执行程序。
6. 进行调试和仿真。
在菜单栏中选择“Debug”->“Start/Stop Debug Session”，或者使用快捷键“F5”进行调试。
可以设置断点、单步执行、查看变量值等进行调试。
二、PROTEUS的安装和使用2. 安装完成后，打开PROTEUS，创建一个新电路。
选择“Schematic Capture”->“Design”创建一个新的电路图。
在电路图中添加所需的元件，例如电阻、电容、晶体管等。
3.连接元件之间的引脚，可以使用连线工具进行连线。
在连线时，可以使用自动连接功能快速连接元件之间的引脚。
4.设置仿真属性。
在电路图中选择“P”工具，然后在对话框中选择相应的仿真模型和仿真参数，例如选择51系列单片机的仿真模型。
5. 进行仿真和调试。
在菜单栏中选择“Debug”->“Start Debugging”，或者使用快捷键“F5”进行仿真。
可以查看元件的工作状态，观察电路的波形等进行调试。
keil c51 详细中文手册

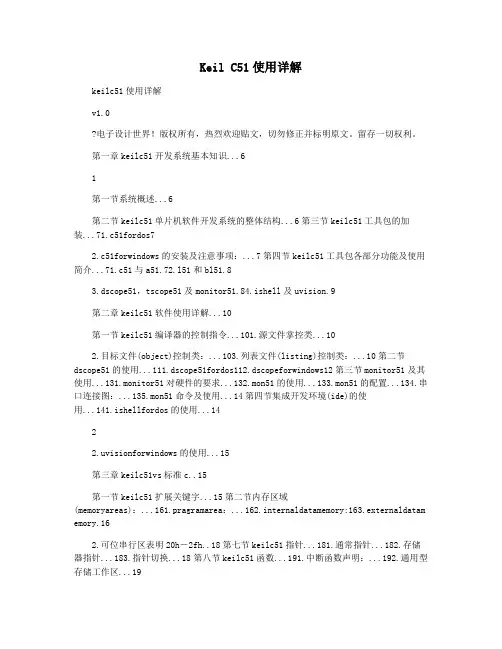

Keil C51使用详解V1.0第一章 Keil C51开发系统基本知识 (6)第一节系统概述 (6)第二节Keil C51单片机软件开发系统的整体结构 (6)1. C51 for Dos 72. C51 for Windows的安装及注意事项： (7)第四节Keil C51工具包各部分功能及使用简介 (7)1. C51与A51. 72. L51和BL51. 83. DScope51，Tscope51及Monitor51. 84. Ishell及uVision. 9第二章 Keil C51软件使用详解 (10)第一节Keil C51编译器的控制指令 (10)1. 源文件控制类 (10)2. 目标文件(Object)控制类： (10)3. 列表文件(listing)控制类： (10)第二节dScope51的使用 (11)1. dScope51 for Dos 112. dScope for Windows 12第三节Monitor51及其使用 (13)1. Monitor51对硬件的要求 (13)2. Mon51的使用 (13)3. MON51的配置 (13)4. 串口连接图： (13)5. MON51命令及使用 (14)第四节集成开发环境(IDE)的使用 (14)1. Ishell for Dos的使用 (14)2. uVision for windows的使用 (15)第三章 Keil C51 vs 标准C.. 15第二节内存区域(Memory Areas)： (16)1. Pragram Area： (16)2. Internal Data Memory: 163. External Data Memory. 164. Speciac Function Register Memory. 16第三节存储模式 (16)1. Small模式 (16)2. Compact模式 (17)3. large模式 (17)第四节存储类型声明 (17)第五节变量或数据类型 (17)第六节位变量与声明 (17)1. bit型变量 (17)2. 可位寻址区说明20H－2FH.. 18第七节Keil C51指针 (18)1. 一般指针 (18)2. 存储器指针 (18)3. 指针转换 (18)第八节Keil C51函数 (19)1. 中断函数声明： (19)2. 通用存储工作区 (19)3. 选通用存储工作区由using x声明，见上例。
Keil C51使用详解
Keil C51使用详解keilc51使用详解v1.0电子设计世界！版权所有，热烈欢迎贴文，切勿修正并标明原文。
留存一切权利。
第一章keilc51开发系统基本知识 (6)1第一节系统概述 (6)第二节keilc51单片机软件开发系统的整体结构...6第三节keilc51工具包的加装...71.c51fordos72.c51forwindows的安装及注意事项：...7第四节keilc51工具包各部分功能及使用简介...71.c51与a51.72.l51和bl51.83.dscope51，tscope51及monitor51.84.ishell及uvision.9第二章keilc51软件使用详解 (10)第一节keilc51编译器的控制指令...101.源文件掌控类 (10)2.目标文件(object)控制类：...103.列表文件(listing)控制类：...10第二节dscope51的使用...111.dscope51fordos112.dscopeforwindows12第三节monitor51及其使用...131.monitor51对硬件的要求...132.mon51的使用...133.mon51的配置...134.串口连接图：...135.mon51命令及使用...14第四节集成开发环境(ide)的使用...141.ishellfordos的使用 (14)22.uvisionforwindows的使用 (15)第三章keilc51vs标准c..15第一节keilc51扩展关键字...15第二节内存区域(memoryareas)：...161.pragramarea：...162.internaldatamemory:163.externaldatam emory.162.可位串行区表明20h－2fh..18第七节keilc51指针...181.通常指针...182.存储器指针...183.指针切换...18第八节keilc51函数...191.中断函数声明：...192.通用型存储工作区 (19)3.选通用存储工作区由usingx声明，见上例。
keil 使用教程
Keil C51使用教程---开发系统基本知识（一）第一节系统概述Keil C51是美国Keil Software公司出品的51系列兼容单片机C语言软件开发系统，与汇编相比，C语言在功能上、结构性、可读性、可维护性上有明显的优势，因而易学易用。
用过汇编语言后再使用C来开发，体会更加深刻。
Keil C51软件提供丰富的库函数和功能强大的集成开发调试工具，全Windows 界面。
另外重要的一点，只要看一下编译后生成的汇编代码，就能体会到Keil C51生成的目标代码效率非常之高，多数语句生成的汇编代码很紧凑，容易理解。
在开发大型软件时更能体现高级语言的优势。
下面详细介绍Keil C51开发系统各部分功能和使用。
第二节 Keil C51单片机软件开发系统的整体结构C51工具包的整体结构，如图(1)所示，其中uVision与Ishell分别是C51 for Windows和for Dos的集成开发环境(IDE)，可以完成编辑、编译、连接、调试、仿真等整个开发流程。
开发人员可用IDE本身或其它编辑器编辑C或汇编源文件。
然后分别由C51及A51编译器编译生成目标文件(.OBJ)。
目标文件可由LIB51创建生成库文件，也可以与库文件一起经L51连接定位生成绝对目标文件(.ABS)。
ABS文件由OH51转换成标准的Hex文件，以供调试器dScope51或tScope51使用进行源代码级调试，也可由仿真器使用直接对目标板进行调试，也可以直接写入程序存贮器如EPROM中。
图(1) C51工具包整体结构图第三节 Keil C51工具包的安装1. C51 for Dos在Windows下直接运行软件包中DOS\C51DOS.exe然后选择安装目录即可。
完毕后欲使系统正常工作须进行以下操作(设C:\C51为安装目录)：修改Autoexec.bat，加入path=C:\C51\BinSet C51LIB=C:\C51\LIBSet C51INC=C:\C51\INC然后运行Autoexec.bat2. C51 for Windows的安装及注意事项：在Windows下运行软件包中WIN\Setup.exe，最好选择安装目录与C51 for Dos 相同，这样设置最简单(设安装于C:\C51目录下)。
Keil C51软件使用说明
}
10
MCS-51单片机原理、接口及应用

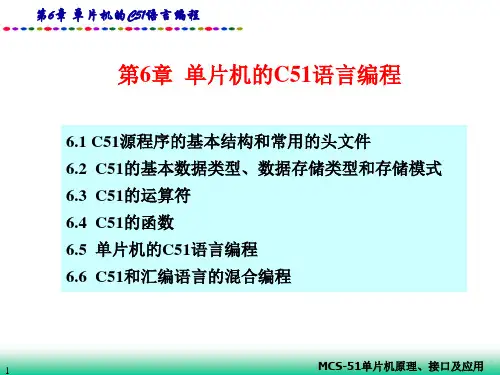

第6章 单片机的C51语言编程
（3）其它头文件
math.h：数学运算函数，如求绝对值、平方根、指数、正弦等
函数。 ctype.h：提供两类重要的函数：字符测试函数和字符大小转化 函数。 例如，判断一个整型变量是数字、字母、换行符、控制符等。 stdio.h：标准输入输出函数头文件，用于从标准输入设备读取 字符、数字，或向标准输出设备输出字符、字符串等。
整型
signed int
unsigned int singed long
2B
2B 4B
-32768～+32767
0～65535 -2147483648～+2147483647
unsigned long
实型
14
4B
4B
0～4294967295
1.176E-38～6.40E+38
MCS-51单片机原理、接口及应用
17
MCS-51单片机原理、接口及应用
第6章 单片机的C51语言编程
（2）compact模式
所有参数及局部变量都放在外部RAM区的一页（最大256B）， 这和用pdata定义变量的作用相同。 具体哪一页，可由P2口定义，并在STARTUP.A51文件中说明。 一般默认的是外部RAM的低256B。
特点:存储器空间比small 模式大，但速度较small 模式慢，却比
reg52.h比reg51.h多了几行定义T2寄存器的内容。
7
MCS-51单片机原理、接口及应用
第6章 单片机的C51语言编程
sfr P1=0x90; /*定义P1口的地址为90H*/ sfr TCON=0x88; sfr TMOD=0x89; sfr TL0=0x8A; sfr16 T2=0xCC; T2L=0CCH，T2H=0CDH*/ sbit ET0=IE^1; /*指定ET0为中断允许控制寄存器IE的第1位*/ sbit ET0=0xaa;/*指定ET0为可寻址位0AAH，即IE.1。*/
keil C51入门教程
第三章 C51语言作者：彭保基 西安交通大学 电信学院 电子2002级 版本：V1.1 写作时间：2004年12月---2005年3月本章主要介绍在Keil 的集成环境下用C 语言编程，并对C51语言与标准的C 语言的异同进行比较。
由于篇幅有限并考虑到读者大部分已经学过标准的C 语言，不再对C 语言进行深入的讲解；如果读者想深入了解和掌握C 语言，则可查阅和参考其他相关资料。
第一节 C51简介汇编语言是编写单片机程序的常用语言之一，很多老的单片机开发者使用汇编语言已经成为了一种习惯；汇编语言编写的程序所生成的代码效率很高，能直接操作硬件，指令的执行速度快。
但其指令系统的固有格式受硬件结构的限制很大，且难于编写与调试，可移植性也差。
随着单片机硬件性能的提高，其工作速度越来越快，因此在编写单片机应用系统程序时，更着重于程序本身的编写效率。
与汇编语言相比，C 语言在功能、结构、可读性和可维护性上有明显的优势，因而易学易用；在开发大型软件时更能体现其高级语言的优势。
因此，近些年来越来越多地人喜欢用C 语言来编写单片机的应用程序。
本章所说的C51语言就是标准C 语言的变种，是标准C 语言的扩展；关于两者的区别，将在下一节中详细的介绍。
第二节 C51与ANSI C 的比较Keil C51编译器是一个完全支持ANSI 标准C 语言的编译器，除了少数关键的地方之外，Keil C51和标准ANSI C 语言是基本类似的；但由于51单片机的特殊性，Keil C51在标准C 语言基础上进行了扩展，使其能够更有效地利用单片机各种有限的资源。
深入理解和掌握C51对标准C 语言的扩展，是学好C51语言的关键。
一、 Keil C51扩展关键字关键字 用 途 说 明bit 声明一个位标量或位类型的函数sbit 位标量声明声明一个可位寻址变量 Sfr 声明一个特殊功能寄存器 Sfr16 特殊功能寄存器声明声明一个16位的特殊功能寄存器 data 直接寻址的内部数据存储器 bdata可位寻址的内部数据存储器idata 间接寻址的内部数据存储器 pdata 分页寻址的外部数据存储器xdata 外部数据存储器 code 存储器类型说明 程序存储器interrupt 中断函数说明 定义一个中断函数 reentrant 再入函数说明 定义一个再入函数 using 寄存器组定义定义芯片的工作寄存器_at_ 绝对定位_task_ alien small compact large存储模式附表3－ C51编译器的扩展关键字二、 数据类型Keil C51编译器支持下表列出的数据类型。
Keil C51 基本使用方法
附录：一、Keil C51工程建立与仿真1、建立一个工程项目，选择芯片并确定选项双击Keil uVision2快捷图标后进入Keil C51开发环境，单击“工程”菜单，在弹出的下拉菜单选中“新工程”选项，屏幕显示为图1。
图1 建立一个工程项目在文件名中输入一个项目名“my-test”，选择保存路径（可在“我的文档”中先建立一个同名的文件夹），单击保存。
在随后弹出的“为目标target选择设备”（Select Device for Target “Target1”）对话框中用鼠标单击Atmel前的“+”号，选择“89C51”单片机后按确定，如图2所示。
图2 选择单片机后按确定选择主菜单栏中的“工程”，选中下拉菜单中“Options for Target ‘Target1’”，出现图3所示的界面。
单击“target”页面，在晶体Xtal（MHz）栏中选择试验板的晶振频率，默认为24MHz，我们讲座试验板的晶振频率为11.0592MHz，因此要将24.0改为11.0592。
然后单击输出“Output”页面，在“建立hex格式文件”前打勾选中，如图3-4。
其它采用默认设置，然后点确定。
图3 选择Target页面图4 选择Output页面2、建立源程序文件单击“文件”菜单，在下拉菜单中选择“新建”，随后在编辑窗口中输入以下的源程序（如图5）。
ORG 0000HLJMP MAINORG 030HMAIN: MOV P0,#00HMOV P1 ,#00HMOV P2 ,#00HMOV P3 ,#00HACALL DELMOV P0 ,#0FFHMOV P1 ,#0FFHMOV P2 ,#0FFHMOV P3 ,#0FFHACALL DELAJMP MAINORG 0200HDEL: MOV R5,#04HF3: MOV R6,#0FFHF2: MOV R7,#0FFHF1: DJNZ R7,F1DJNZ R6,F2DJNZ R5,F3RETEND图5 建立源程序文件程序输入完成后，选择“文件”，在下拉菜单中选中“另存为”，将该文件以扩展名为.asm格式（如my-test.asm）保存在刚才所建立的一个文件夹中（my-test）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
、Keil C51工程建立与仿真
1、建立一个工程项目，选择芯片并确定选项
双击Keil uVision2快捷图标后进入Keil C51开发环境，单击“工程”菜单，在弹出的下拉菜单选中“新工程”选项，屏幕显示为图1。
附录：
一
图1 建立一个工程项目在文件名中输入一个项目名“my-test”，选择保存路径（可在
“我的
文档”
中先建
立一个
同名的
文件夹），单击保存。
在随后弹出的“为目标target选择设备”（Select Device for Target “Target1”）对话框中用鼠标单击Atmel前的“+”号，选择“89C51”单片机后按确定，如图2所示。
图 2 选择单片机后按确定
选择主菜单栏中的“工程”，选中下拉菜单中“Options for Target ‘Target1’”，出现图3所示的界面。
单击“target”页面，在晶体Xtal（MHz）栏中选择试验板的晶振频率，默认为24MHz，我们讲座试验板的晶振频率为11.0592MHz，因此要将24.0改为11.0592。
然后单击输出“Output”页面，在“建立hex格式文件”前打勾选中，如图3-4。
其它采用默认设置，然后点确定。
图3 选择Target
页面
图4 选择Output页面
2、建立源程序文件
图 5 建立源程序文件
程序输入完成后，选择“文件”，在下拉菜单中选中“另存为”，将该文件以扩展名为.asm格式（如my-test.asm）保存在刚才所建立的一个文件夹中（my-test）。
3、添加文件到当前项目组中
单击工程管理器中“Target 1”前的“+”号，出现“Source Group1”后再单击，加亮后右击。
在出现的下拉窗口中选择“Add Files to Group‘Source Group1’”，如图6所示。
在增加文件窗口中选择刚才以asm格式编辑的文件my-test.asm，鼠标单击“ADD”按钮，这时my-test.asm文件便加入到Source Group1这个组里了，随后关闭此对话窗口。
图 6 添加文件到当前项目组中
4、编译（汇编）文件
选择主菜单栏中的“工程”，在下拉菜单中选中“重建
所有目标文件”，这时输出窗口出现源程序的编译结果，如图7所示。
如果编译出错，将提示错误ERROR（S）的类型和行号。
图7 编译文件
5、检查并修改源程序文件中的错误
我们可以根据输出窗口的提示重新修改源程序，直至编译通过为止，编译通过后将输出一个以HEX为后缀名的目标文件，如my-test.HEX。
6、软件模拟仿真调试
在主菜单中打开“除错”界面，点击“开/关DEBUG”，出现2K代码限制的提示窗口后点确定，这时进入软件模拟仿真调试界面（图3-8）。
点击“除错”栏，可看到下拉菜单中的“单步到之外”快捷键为F10，按一下F10，程序的光标箭头往下移一行。
打开“外围设备”栏，在其下拉菜单中
选“I/O-Ports>Port0”、“I/O-Ports>Port1”、“I/O-Ports>Port2”、“I/O-Ports>Port3”，将四个输出窗口全部打开（图9）。
鼠标在程序的光标箭头上点一下，随后继续按动F10，可发现Port0~3依次变为低电平（打勾消失），再按动F10，同时注意观察左边寄存器窗口中的Sec（时间）数值，可发现，Port0~3输出低电平到高电平的时间间隔约为0.5秒，反复循环。
仿真调试通过后，关闭Keil C51开发环境。
图3-8 软件模拟仿真调试界面
图9 打开四个输出窗口
二、Keil 程序调试窗口
1、程序调试时的常用窗口
Keil软件在调试程序时提供了多个窗口，主要包括输出窗口（Output Windows）、观察窗口（Watch&Call Statck W indows）、存储器窗口（Memory Window）、反汇编窗口（Dis sambly Window）串行窗口（Serial Window）等。
进入调试模式后，可以通过菜单View下的相应命令打开或关闭这些窗口。
图1是输出窗口、观察窗口和存储器窗口，各窗口的大小可以使用鼠标调整。
进入调试程序后，输出窗口自动切换到
Command页。
该页用于输入调试命令和输出调试信息。
图10 输出窗口、观察窗口和存储器窗口
2、存储器窗口
存储器窗口中可以显示系统中各种内存中的值，通过在A ddress后的编缉框内输入“字母：数字”即可显示相应内存值，其中字母可以是C、D、I、X，分别代表代码存储空间、直接寻址的片内存储空间、间接寻址的片内存储空间、扩展的外部RAM空间，数字代表想要查看的地址。
例如输入D：0即可观察到地址0开始的片内RAM单元值、键入C：0即可显示从0开始的ROM单元中的值，即查看程序的二进制代码。
该窗口的显示值可以以各种形式显示，如十进制、十六进制、字符型等，改变显示方式的方法是点鼠标右键，在弹出的快捷菜单中选择，该菜单用分隔条分成三部份，其中第一部份与第二部份的三个选项为同一级别，选中第一部份的任一选项，内容将以整数形式显示，而选中第二部份的Ascii项则将以字符型式显示，选中Float项将相邻四字节组成的浮点数形式显示、选中Double项则将相邻8字节组成双精度形式显示。
第一部份又有多个选择项，其中Decimal项是一个开关，如果选中该项，则窗口中的值将以十进制的形式显示，否则按默认的十六进制方式显示。
Unsigned和Signed后分别有三个选项：Char、Int、Long，分别代表以单字节方式显示、将相邻双字节组成整型数方式显示、将相邻四字节组成长整型方式显示，而Unsigned和Signed则分别代表无符号形式和有符号形式，究竟从哪一个单元开始的相邻单元则与你的设置有关，以整型为例，如果你输入的是I:0，那么00H和01H单元的内容将会组成一个整型数，而如果你输入的是I：1，01H和02H单元的内容全组成一个整型数，以此类推。
有关数据格式与C语言规定相同，请参考C语言书籍，默认以无符号单字节方式显示。
第三部份的Modify Memory at X:xx用于更改鼠标处的内存单元值，选中该项即出现如图12所示的对话框，可以在对话框内输入要修改的内容。
图11 内存窗口
图12 修改内存值
3、工程窗口寄存器页
图13是工程窗口寄存器页的内容，寄存器页包括了当前的工作寄存器组和系统寄存器，系统寄存器组有一些是实际存在的寄存器如A、B、DPTR、SP、PSW等，有一些是实际中并不存在或虽然存在却不能对其操作的如PC、Status等。
每当程序中执行到对某寄存器的操作时，该寄存器会以反色（蓝底白字）显示，用鼠标单击然后按下F2键，即可修改该值。
图13 工程窗口寄存器。
