OTDR常用参数设置
OTDR常用参数设置
OTDR在光缆工程施工和光缆线路维护工作中经常使用，是最重要的光纤性能测试仪器，它能将长100多公里光纤的性能参数和故障状态，以一定斜率直线（曲线）的形式清晰的显示在几英寸的液晶屏上。
根据图形和事件表的数据进行分析，能迅速的查找确定故障点的位置和判断障碍的性质及类别。
OTDR主要是根据光学原理以及瑞利散射和菲涅尔反射理论制成的。
仪表的激光源发出一定强度和波长的光束至被测光纤，由于光纤本身的缺陷，制作工艺和石英玻璃材料组分的不均匀性，使光在光纤中传输将产生瑞利散射；由于机械连接和断裂等原因将造成光在光纤中产生菲涅尔反射，由光纤沿线各点反射回的微弱的光信号经光定向耦合器到仪器的接收端，通过光电转换器，低噪声放大器，数字图象信号处理等过程，实现图表、曲线扫迹在屏幕上显现。
目前OTDR型号种类繁多，本人在工作中先后使用过4种OTDR，操作方式虽各不相同，但其工作原理是一致的。
铁通湖南分公司管内使用较多的型号有安捷伦Agilent HP8145A、HP8147，安捷伦Agilent E6000C，安科特纳Acterna MTS5100，在使用中只要其动态范围能达到要求，折射率、波长、脉宽、距离、均化时间等参数的设置符合要求，就可以得到满意的测试结果。
OTDR中测试仪表中的几个参数
测试距离、脉冲宽度、折射率、测试光波长、平均值、动态范围、死区、“鬼影”
下面简单介绍上面各个参数（术语）代表的意义
测试距离：由于光纤制造以后其折射率基本不变，这样光在光纤中的传播速度就不变，这样测试距离和时间就是一致的，实际上测试距离就是光在光纤中的传播速度乘上传
播时间，对测试距离的选取就是对测试采样起始和终止时间的选取。
测量时选取适当的测试距离可以生成比较全面的轨迹图，对有效的分析光纤的特性有很好的帮助，通常根据经验，选取整条光路长度的1.5－2倍之间最为合适。
脉冲宽度：可以用时间表示，也可以用长度表示，很明显，在光功率大小恒定的情况下，脉冲宽度的大小直接影响着光的能量的大小，光脉冲越长光的能量就越大。
同时脉冲宽度的大小也直接影响着测试死区的大小，也就决定了两个可辨别事件之间的最短距离，即分辨率。
显然，脉冲宽度越小，分辨率越高，脉冲宽度越大分辨率越低。
折射率：就是待测光纤实际的折射率，这个数值由待测光纤的生产厂家给出，单模石英光纤的折射率大约在1.4－1.6之间。
越精确的折射率对提高测量距离的精度越有帮助。
这个问题对配置光路由也有实际的指导意义，实际上，在配置光路由的时候应该选取折射率相同或相近的光纤进行配置，尽量减少不同折射率的光纤芯连接在一起形成一条非单一折射率的光路。
测试光波长：的就是指OTDR激光器发射的激光的波长，波长越短，瑞利散射的光功率就越强，在OTDR 的接收段产生的轨迹图就越高，所以1310的脉冲产生的瑞利散射的轨迹图样就要比1550nm产生的图样要高。
但是在长距离测试时，由于1310nm 衰耗较大，激光器发出的激光脉冲在待测光纤的末端会变得很微弱，这样受噪声影响较大，形成的轨迹图就不理想，宜采用1550nm作为测试波长。
在高波长区（1500nm 以上），瑞利散射会持续减少，但是一个红外线衰减（或吸收）就会产生，因此1550nm 就是一个衰减最低的波长，因此适合长距离通信。
所以在长距离测试的时候适合选取1550nm作为测试波长，而普通的短距离测试选取1310nm为宜，视具体情况而定。
平均值：是为了在OTDR形成良好的显示图样，根据用户需要动态的或非动态的显示光纤状况而设定的参数。
由于测试中受噪声的影响，光纤中某一点的瑞利散射功率是一个随机过程，要确知该点的一般情况，减少接收器固有的随机噪声的影响，需要求其在某一段测试时间的平均值。
根据需要设定该值，如果要求实时掌握光纤的情况，那么就需要设定平均值时间为0，而看一条永久光路，则可以用无限时间。
动态范围：它表示后向散射开始与噪声峰值间的功率损耗比。
它决定了OTDR所能测得的最长光纤距离。
如果OTDR的动态范围较小，而待测光纤具有较高的损耗，则远端可能会消失在噪声中。
目前有两种定义动态范围的方法：
1、峰值法：它测到噪声的峰值，当散射功率达到噪声峰值即认为不可见。
2、SNR=1法：这里动态范围测到噪声的rms电平为止，对于同样性能的OTDR来讲，
其指标高于峰值定义大约2.0db。
（图）
后向散射系数：如果连接的两条光纤的后向散射系数不同，就很有可能在OTDR上出现被测光纤是一个增益器的现象，这是由于连接点的后端散射系数大于前端散射系数，导致连接点后端反射回来的光功率反而高于前面反射回的光功率的缘故。
遇到这种情
况，建议大家用双向测试平均趣值的办法来对该光纤进行测量。
死区：死区的产生是由于反射淹没散射并且使得接收器饱和引起，通常分为衰减死区和事件死区两种情况。
1、衰减死区：从反射点开始到接收点回复到后向散射电平约0.5db范围内的这段距
离。
这是OTDR能够再次测试衰减和损耗的点。
2、事件死区：从OTDR接收到的反射点开始到OTDR恢复的最高反射点1.5db一下
的这段距离，这里可以看到是否存在第二个反射点，但是不能测试衰减和损耗。
如图所示
鬼影：它是由于光在较短的光纤中，到达光纤末端B产生反射，反射光功率仍然很强，在回程中遇到第一个活动接头A，一部分光重新反射回B，这部分光到达B点以后，在B点再次反射回OTDR，这样在OTDR形成的轨迹图中会发现在噪声区域出现了一个反射现象。
如下图所示（红色为一次反射，绿色为二次反射）：OTDR轨迹图的意义
下面介绍一些典型的OTDR测试轨迹图，供大家一起讨论。
首先给出一个典型的轨迹图
说明：
Front Connector：前端连接器
Fusion Splice：熔接点，光纤的熔接点缺陷容易造成轨迹图中散射曲线的突然跌落。
Bend：弯曲。
弯曲直径过小，光就会不再遵循全反射，而是有以部分从纤衣出射，造成轨迹图中散射曲线的突然跌落。
欢迎下载，谢谢观看！资料仅供参考学习。
MT9082系列OTDR操作指南
MT9082系列OTDR操作指南一、简介MT9082系列OTDR(光时域反射仪)是一种用于光纤线路测试和故障定位的专用设备。
它能够通过光脉冲的反射来判断光纤线路中存在的问题，比如信号衰减、断纤、光纤连接等，并能够测量其中的距离、损耗等参数。
二、准备工作1.检查设备是否齐全：MT9082OTDR主机、测试线缆、电源适配器、电源线等。
2.确保电源适配器已正确连接，并将OTDR主机开机。
三、基本操作流程1.确定测试的光纤起点：将OTDR测试线缆的一端连接到光纤起点，另一端连接到OTDR主机的测试端口。
2. 设置测试参数：按下OTDR主机上的"Menu"键，进入菜单设置界面。
选择“测试参数”选项设置测试光纤的长度、刷新率、波长等参数，并按确认键保存。
3. 进行测试：按下OTDR主机上的“Start”键，开始进行OTDR测试。
测试过程中距离和损耗等参数会不断显示在屏幕上。
4. 分析测试结果：测试完成后，按下OTDR主机上的“Analyze”键，可以查看测试结果，并进行故障定位和分析。
四、常用功能和操作指南1.设置测试参数：a.光纤长度：根据需要设置待测试光纤的长度，一般可选择自动或手动两种模式。
b.刷新率：选择OTDR测试数据显示的刷新率，常用的有10s、5s、2s等。
c. 波长：选择测试光纤所用的波长，常用的有1310nm、1550nm等。
d.平均次数：选择测试光纤时，数据采集的平均次数，一般为1次、2次、3次等。
2.故障定位：a.使用光标选择光纤上的故障点，如断纤、损耗点等，将光标移动到故障点上。
b. 按下“Measure”键，进行故障定位。
c.OTDR将会显示出故障点距离光纤起点的距离，并提供故障的位置信息。
3.数据存储与导出：a. 按下“Save”键，将测试结果保存到OTDR主机的内部存储器中。
b.连接OTDR主机和电脑，通过数据线将数据导出到电脑中进行进一步分析和处理。
4.自动测试：a. 进入OTDR主机的菜单设置界面，选择“Auto Test”选项。
OTDR参数设置口诀
OTDR参数设置口诀OTDR参数设置口诀OTDR即“光时域反射仪”，是专为光纤通信领域研制的一种高精度测量设备。
OTDR设备中有很多参数需要设置，正确设置参数能有效提高OTDR测量数据的准确度和可靠性。
本文将为大家介绍一些OTDR参数的设置口诀，帮助大家快速并准确的进行OTDR参数设置。
口诀一：聚焦聚焦是OTDR测量中最重要的参数之一。
正确设置聚焦参数可以提高OTDR对光纤测量的分辨率和灵敏度。
聚焦参数通常分为“近端聚焦”和“远端聚焦”两种。
建议在测量前选择适当的聚焦参数，以获得高品质的测量结果。
口诀二：光源和探头光源和探头是OTDR测量中必不可少的两个元素。
正确设置光源和探头参数可以提高测量结果的准确性和稳定性。
在选择时，还需要考虑光源功率和探头灵敏度，通常会选用功率较大、灵敏度较高的光源和探头，以获得更好的测量质量。
口诀三：脉冲宽度脉冲宽度是指光纤中的光信号持续时间。
正确设置脉冲宽度可以确保OTDR测量得到正确的衰减值，而不会仅仅是反射信号的衰减。
在设置脉冲宽度时应注意，过大的脉冲宽度会减少测量分辨率，而过小的脉冲宽度则会降低测量精度，因此需要根据不同光纤的特性选择适当的脉冲宽度。
口诀四：平均次数在使用OTDR测量多个点时，平均次数是一个十分重要的参数，它决定了OTDR测量精度的高低。
正确设置平均次数可以有效提高OTDR测量结果的准确性。
过低或过高的平均次数都会导致测量结果的偏差，因此需要选择合适的平均次数来进行测量。
口诀五：显示范围OTDR测量结果的显示范围对于后续处理结果、数据分析以及对距离的认知等方面都有很大的影响。
正确设置显示范围可以确保测量结果呈现出各个方面的精度和准确性，以帮助后续分析和处理。
在设置显示范围时，请注意选择适当的范围，以充分显示出测量结果的精度和准确度。
OTDR参数的设置是OTDR测量的基础，正确设置参数可以提高测量结果的准确性和可靠性，使得OTDR设备在光纤通信领域发挥更大的价值。

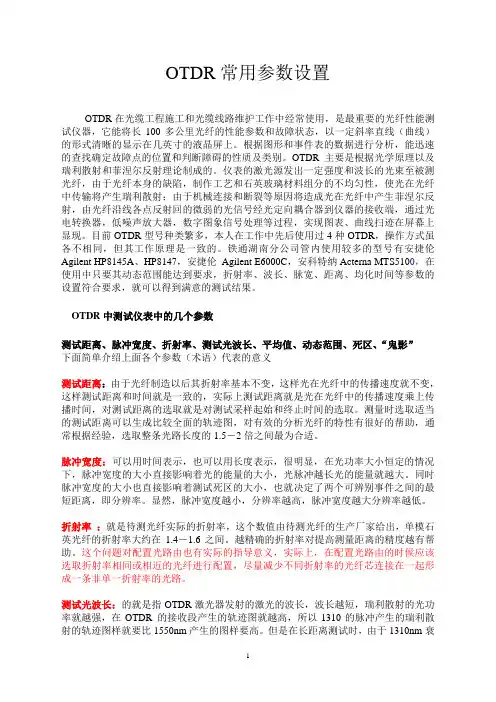

OTDR常用参数设置
OTDR常用参数设置OTDR在光缆工程施工和光缆线路维护工作中经常使用，是最重要的光纤性能测试仪器，它能将长100多公里光纤的性能参数和故障状态，以一定斜率直线（曲线）的形式清晰的显示在几英寸的液晶屏上。
根据图形和事件表的数据进行分析，能迅速的查找确定故障点的位置和判断障碍的性质及类别。
OTDR主要是根据光学原理以及瑞利散射和菲涅尔反射理论制成的。
仪表的激光源发出一定强度和波长的光束至被测光纤，由于光纤本身的缺陷，制作工艺和石英玻璃材料组分的不均匀性，使光在光纤中传输将产生瑞利散射；由于机械连接和断裂等原因将造成光在光纤中产生菲涅尔反射，由光纤沿线各点反射回的微弱的光信号经光定向耦合器到仪器的接收端，通过光电转换器，低噪声放大器，数字图象信号处理等过程，实现图表、曲线扫迹在屏幕上显现。
目前OTDR型号种类繁多，本人在工作中先后使用过4种OTDR，操作方式虽各不相同，但其工作原理是一致的。
铁通湖南分公司管内使用较多的型号有安捷伦Agilent HP8145A、HP8147，安捷伦Agilent E6000C，安科特纳Acterna MTS5100，在使用中只要其动态范围能达到要求，折射率、波长、脉宽、距离、均化时间等参数的设置符合要求，就可以得到满意的测试结果。
OTDR中测试仪表中的几个参数测试距离、脉冲宽度、折射率、测试光波长、平均值、动态范围、死区、“鬼影”下面简单介绍上面各个参数（术语）代表的意义测试距离：由于光纤制造以后其折射率基本不变，这样光在光纤中的传播速度就不变，这样测试距离和时间就是一致的，实际上测试距离就是光在光纤中的传播速度乘上传播时间，对测试距离的选取就是对测试采样起始和终止时间的选取。
测量时选取适当的测试距离可以生成比较全面的轨迹图，对有效的分析光纤的特性有很好的帮助，通常根据经验，选取整条光路长度的1.5－2倍之间最为合适。
脉冲宽度：可以用时间表示，也可以用长度表示，很明显，在光功率大小恒定的情况下，脉冲宽度的大小直接影响着光的能量的大小，光脉冲越长光的能量就越大。
如何正确设定OTDR测试参数
如何正确设定OTDR测试参数在使用OTDR时，要想准确地测试光纤长度和衰耗，在开始测试前必须要正确地设置相关参数。
主要参数有：折射率、脉冲宽带和平均时间；同时，如何用光标准确取点也是至关重要的。
一、折射率设置光纤群折射率的设置是否准确对纤长测试的影响较大。
该折射率值由光纤生产厂家给出，另外不同厂家的OTDR其距离的算法也略有不同。
一般来说，OTDR的纤长测试距离误差由以下的三个因素构成：0.000025％⨯测试距离± OTDR距离分辨率±光纤折射率引起的误差下面我们通过一个例子来说明光纤群折射率对纤长测试的影响：假设被测光纤在距离测试点120km处断开，若用XX公司的YY型OTDR进行测试，在此距离范围内若采样点为32,000点，其距离分辨率为8m。
我们将光纤群折射率的误差值取为0.001（因为操作者设置折射率时往往在1.467～1.468之间变动）：∆＝0.000025％⨯120,000m + 8m + 120,000m⨯ 0.001/1.467＝100.8m其中折射率所带来误差为81.8m，约占总误差的81.15％。
通过上面的例子我们可以理解折射率设置对光纤纤长测试是多么重要！！！二、脉冲宽度和平均时间设置理论上讲，对于同一段光纤，脉冲宽度越大，距离测试误差就越大。
但是若脉冲宽度很小，则不能精确识别光纤末端与噪声电平的界线。
操作人员应根据实际情况选择适当的脉冲宽度，原则是在保证能识别光纤末端的情况下，尽可能地小地设置脉冲宽度。
如图一所示：图一、在保证能识别光纤末端的情况下，尽可能小地设置脉冲宽度一般来说，很难机械地定义测试距离与所用脉冲宽度的关系，因为每根光纤的衰耗不同，很难用标准的尺度去衡量到底用多大的脉冲宽度去测试一定距离的光纤。
但是，有两个原则是必须把握的：1、用尽可能小的脉冲宽度去测试光纤，这样距离和衰耗的精度才能得到保证。
只有脉冲宽度小到能够能够看到大致的曲线形状，就可以通过平均来测出曲线。
OTDR的使用方法
OTDR的使用方法OTDR（光时域反射仪）是一种用于测试光纤通信线路损耗和定位故障的仪器。
它通过发送一束脉冲光信号，并测量信号的反射和衰减来分析光纤线路的特性。
以下是OTDR的使用方法。
1.准备工作：在使用OTDR之前，需要确保设备正常工作并进行适当的校准。
检查电源和连接线，确认设备没有损坏。
根据需要，选择适当的连接头和适配器。
2.连接光纤：将OTDR的发送端连接到被测试光纤的一端，接着将接收端连接到同一条光纤的另一端。
确保连接牢固且无松动。
3.设置参数：在开始测试之前，需要设置一些参数。
选择适当的测试波长，通常有850nm，1310nm和1550nm等选择。
选择合适的测试距离，以确保能够覆盖需要测试的光纤段。
还可以选择其他测试参数，如脉冲宽度、平均次数等。
4.开始测试：在设置好参数后，可以开始测试。
按下开始测试按钮，OTDR将发送脉冲光信号进入光纤，并记录从光纤端口反射回来的信号。
5.分析测试结果：OTDR将测得的测试数据以曲线图或表格的形式显示出来。
曲线图显示了光纤上的散射强度和时间的关系，可以用来确定光纤的损耗和失真情况。
表格显示了不同距离处的事件（反射、衰减等）的参数，如反射系数、衰减系数、插入损耗等。
6.定位故障：通过分析测试结果，可以定位光纤上的故障。
常见的故障包括连接不良、断纤、弯曲损坏等。
根据故障的特点，可以确定故障所在的距离和位置。
7.优化光纤线路：根据测试结果，可以优化光纤线路的布局和连接。
比如，根据衰减系数评估线路的质量，查找损耗较大的连接点并进行修复，改变光纤的布置方式等。
8.保存和导出数据：在测试完成后，可以将测试数据保存在OTDR设备或计算机中，以备后续分析和比较。
如果需要与其他人共享数据，可以将数据导出为文件，如CSV、PDF或图片格式。
9.维护和保养：定期清洁OTDR的连接头和适配器，以确保测试结果的准确性。
此外，遵循OTDR的使用和保养指南，定期进行校准和维护工作。

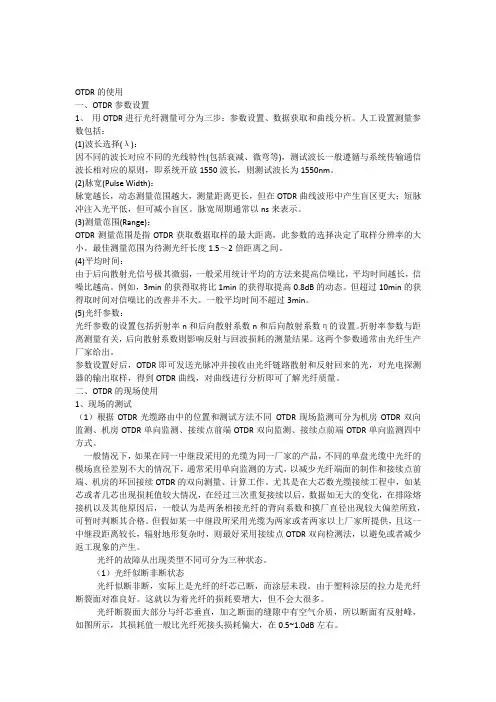

OTDR的使用(现场操作)
OTDR的使用一、OTDR参数设置1、用OTDR进行光纤测量可分为三步：参数设置、数据获取和曲线分析。
人工设置测量参数包括：(1)波长选择(λ)：因不同的波长对应不同的光线特性(包括衰减、微弯等)，测试波长一般遵循与系统传输通信波长相对应的原则，即系统开放1550波长，则测试波长为1550nm。
(2)脉宽(Pulse Width)：脉宽越长，动态测量范围越大，测量距离更长，但在OTDR曲线波形中产生盲区更大；短脉冲注入光平低，但可减小盲区。
脉宽周期通常以ns来表示。
(3)测量范围(Range)：OTDR测量范围是指OTDR获取数据取样的最大距离，此参数的选择决定了取样分辨率的大小。
最佳测量范围为待测光纤长度1.5～2倍距离之间。
(4)平均时间：由于后向散射光信号极其微弱，一般采用统计平均的方法来提高信噪比，平均时间越长，信噪比越高。
例如，3min的获得取将比1min的获得取提高0.8dB的动态。
但超过10min的获得取时间对信噪比的改善并不大。
一般平均时间不超过3min。
(5)光纤参数：光纤参数的设置包括折射率n和后向散射系数n和后向散射系数η的设置。
折射率参数与距离测量有关，后向散射系数则影响反射与回波损耗的测量结果。
这两个参数通常由光纤生产厂家给出。
参数设置好后，OTDR即可发送光脉冲并接收由光纤链路散射和反射回来的光，对光电探测器的输出取样，得到OTDR曲线，对曲线进行分析即可了解光纤质量。
二、OTDR的现场使用1、现场的测试（1）根据OTDR光缆路由中的位置和测试方法不同OTDR现场监测可分为机房OTDR双向监测、机房OTDR单向监测、接续点前端OTDR双向监测、接续点前端OTDR单向监测四中方式。
一般情况下，如果在同一中继段采用的光缆为同一厂家的产品，不同的单盘光缆中光纤的模场直径差别不大的情况下，通常采用单向监测的方式，以减少光纤端面的制作和接续点前端、机房的环回接续OTDR的双向测量、计算工作。
OTDR操作说明
减小脉宽。
减小步长。 增加平均时间。
• •
Q.有可能在曲线上产生一个非反射的增益接头吗？ A. 是的。 如果从一个方向测得一个接头损耗为负数，那么从另一个方 向测得的结果就会为正数，且正数的绝对值比负数的绝对值 大。
• Q. 如何分辨反射与鬼影？ • A. 鬼影仅有反射值，但无损耗值。如果测试范围大于光纤长度的 两倍，鬼影可能会出现，甚至出现在两倍光纤长度之外的地方。 如果测试范围设置得过小，在曲线上可能会产生鬼影。如果怀疑 曲线上的某个反射事件为鬼影，可改变测试范围。如果反射事件 移动，即为鬼影；如果保持在原位，那就是一个真实事件。
三、常见问题
•
Q. 为什么我的光纤信号没有尾端？
•
A. 曲线没有显示反射峰，可能是因为：
光纤尾端被压、损坏，或者光纤没有连接上。在这种情况下，光 纤尾端呈下滑现象，但没有反射峰。 动态范围不够导致无法测试到光纤尾端。要消除这种现象，可以 增加动态范围或增加平均时间
• Q. 在一个线路上有两个接头非常接近，以至于无法分辨。怎么办？ • A.采用以下方式调整： 将测试区域放大（接头所在区域）。
OTDR操作说明
一、参数设置 二、测试 三、常见问题
参数设置/脉宽
• 在选择脉宽时应考虑两个对立的因素：
•
•
动态范围 分辨率
参数设置/点距
点距是OTDR在传输方向上采样的距离间隔
• 随着点距的减小，测量事件的能力就会增加，但定位事件的 精度不会有太大影响。 • 如果选择一个较小的 点距，进行一次测量就需要较长的时 间，这样就会产生一个很大的测量文件。 • 点距的值大约为脉宽取值的25%
参数设置/范围
不管OTDR在实时状态还是在平均模式，测量范围的设置会 影响激光脉冲的频率
通用OTDR使用说明(易懂)
OTDR基本使用方法一、按设备顶部的红色按钮启动机器二、进入系统后选择F3进入专家模式三、在上面图的右面面板有三个按钮：“km”“Ω”“λ”1. km键的作用是选择需要测试的距离，一般选择你实际距离的2倍，在设备屏幕右边出现16KM/8M的字样，这个表示距离16公里每8米采集一个数据。
2. Ω：选好距离和采样距离后选择，这个表示脉宽脉宽越长，动态测量范围越大，测量距离更长，但在OTDR曲线波形中产生盲区更大；短脉冲注入光平低，但可减小盲区。
一般50公里以下选择2500ns和5000ns，50公里以上选择10000ns和20000ns3. λ：波长,这个切换两种波长1310和1550，一般50公里以下选择1310，50公里以上选择1550四、选好以上后连接好光线，这里光纤选择对端收光的一端，否则数据会不正常，五、按下设备右面面板上的红色按钮（TEST/STOP）开始测试，测试1到2分钟即可. 按（A/B SET）选定游标A，转动旋钮，将游标A移动到过渡光纤尾端接头反射峰后的线性区起始点，然后按（A/B SET）选定游标B，转动旋钮，将游标B移动到被测光纤的尾端反射峰前这是测试完成后出现的表，在这个表中我们A端在0起始线,B端是那条虚线.可以看到AB 两点间相距53.4252KM。
在虚线旁有个高峰后落下，这表示光纤已经到了设备或终端。
在图中a点b点为熔接点,OTDR测试的光线曲线斜率基本一致，若某一段斜率较大，则表明此段衰减较大,b点为正常情况,a点有上升的情况,是由于在熔接点之后的光纤比熔接点之前的光纤产生更多的后向散光而形成的.如果出现П这个图标或一个高峰后线没有落到底处，这表示这是个跳接。
在图中间上方20.147dB,这表示这条线路的衰减值。
| OTDR使用方法一/OTDR的使用用OTDR进行光纤测量可分为三步：参数设置、数据获取和曲线分析。
人工设置测量参数包括：(1)波长选择(λ)：因不同的波长对应不同的光线特性(包括衰减、微弯等)，测试波长一般遵循与系统传输通信波长相对应的原则，即系统开放1550波长，则测试波长为1550nm。
otdr参数
OTDR参数1. 概述OTDR（Optical Time Domain Reflectometer）是一种用于光纤网络中测量和分析光缆性能的仪器。
它通过发送光脉冲并测量光脉冲在光缆中的反射和散射来确定光缆的损耗和反射特性。
OTDR参数是指在使用OTDR时需要设置和关注的一些重要参数，包括脉冲宽度、平均时间、采样点数、分辨率等。
2. 脉冲宽度脉冲宽度是指OTDR发送的光脉冲的时间持续长度。
脉冲宽度的选择直接影响到测量的分辨率和动态范围。
较短的脉冲宽度可以提供更高的分辨率，但会降低动态范围。
较长的脉冲宽度则具有更高的动态范围，但分辨率较低。
在实际应用中，需要根据具体的测试需求和光缆特性来选择合适的脉冲宽度。
3. 平均时间平均时间是OTDR进行测量时对信号进行平均的时间长度。
平均时间的选择可以减小测量中的噪声和波动，提高测量的精度和稳定性。
一般情况下，较长的平均时间可以提供更准确的测量结果，但会增加测试时间。
在实际操作中，需要根据测试的要求和对时间的要求进行权衡，选择合适的平均时间。
4. 采样点数采样点数是指OTDR在测量过程中对光脉冲进行采样的点数。
采样点数的选择与脉冲宽度和分辨率密切相关。
较高的采样点数可以提供更高的分辨率，但会增加测试时间和数据处理的复杂性。
在实际应用中，需要根据测试的要求和光缆特性来选择合适的采样点数。
5. 分辨率分辨率是指OTDR测量中能够分辨的最小长度。
分辨率与脉冲宽度和光缆的折射率有关。
较高的分辨率可以提供更精确的测量结果，但也会增加测试时间。
在实际操作中，需要根据测试的要求和光缆特性来选择合适的分辨率。
6. 动态范围动态范围是指OTDR在测量中能够检测到的最大和最小信号强度之间的差值。
动态范围是衡量OTDR性能的重要指标之一，直接影响到测量结果的准确性和可靠性。
较高的动态范围可以提供更大的测量范围，但也会增加仪器的成本。
在实际应用中，需要根据光缆的长度和损耗特性来选择合适的动态范围。
OTDR常用参数设置
OTDR常用参数设置OTDR（Optical Time Domain Reflectometer）是一种用于光纤线路测试和故障定位的仪器设备。
在使用OTDR进行测试前，需要进行一系列参数设置，以确保测试的准确性和有效性。
本文将介绍OTDR常用的参数设置。
1. 波长（Wavelength）OTDR通过指定波长来发射测试光，并检测反射光和散射光的强度和时间延迟。
常用的波长有850nm、1300nm、1550nm和1625nm等。
选择合适的波长取决于所测试光纤的类型和特定要求。
例如，850nm适用于多模光纤，1550nm适用于单模光纤。
2. 视场角（Dead Zone）视场角是OTDR能够探测到的最小距离。
它被定义为从OTDR发送端到第一个能够检测到信号的点之间的距离。
视场角的大小受OTDR设备的性能和光纤的损耗等因素的影响。
一般来说，视场角越小，OTDR测试的灵敏度越高，但是测试的范围也就越小。
3. 测试距离（Range）测试距离是指OTDR能够测试的最大光纤长度。
对于不同的OTDR设备，其测试距离可能有所不同，一般从几米到几十公里不等。
测试距离的选择应根据所测试光纤的长度来确定。
4. 平均时间（Averaging Time）平均时间是指OTDR进行采样数据平均的时间长度。
较长的平均时间可提高测试的信噪比，从而提高测试的精确性，但也会增加测试时间。
通常，平均时间的选择应取决于测试需求和采样点之间的时间间隔。
5. 采样点数（Data Points）采样点数是指OTDR设备在测试过程中记录的数据点数量。
采样点数的多少直接影响到测试的精度和所观察到的细节。
通常，采样点数越多，测试结果越精确，但测试时间也会相应增加。
6. 分辨率（Resolution）分辨率指的是OTDR设备能够分辨或测量的最小距离。
较高的分辨率可以提供更准确的测试结果，尤其是在测试距离较短的情况下。
一般来说，分辨率应根据所测试光纤的特性和测试需求进行选择。
