OTDR基本使用培训
合集下载
OTDR测试方法培训课件
光纤链路测试案例
3. 设置OTDR参数，如脉冲宽度、测量范围等。 4. 开始测试，记录测试数据。
注意事项
光纤链路测试案例
1. 确保测试环境干净 整洁，避免灰尘和杂 质影响测试结果。
3. 根据实际需要选择 合适的测试参数，以 保证测试精度和准确 性。
2. 连接光纤时，应使 用专用清洁剂和无尘 纸，确保连接点干净。
详细描述
早期的OTDR测试技术采用模拟信号处理方法，数据处理速度慢且精度不高。随着数字信号处理和高 速数据采集技术的不断发展，现代的OTDR测试技术具有更高的测量精度和更快的测量速度，能够更 好地满足光纤通信和光子学等领域的需求。
02 OTDR测试原理及方法
OTDR测试基本原理
光的传播特性
OTDR利用光的背向散射原理， 通过测量光在光纤中传播时的瑞 利散射和菲涅尔反射光信号，分 析光纤的衰减、折射率分布、弯
总结词
测试数据失真问题通常表现为测试曲线异常，数据与实际光纤性能不符。
详细描述
可能的原因包括光源的脉冲宽度过宽、光功率过小或过大、光缆中的散射损失 过大等。解决方法包括调整光源的脉冲宽度、调整光功率、检查光缆是否有损 伤或老化等。
测试精度不高问题
总结词
测试精度不高问题表现为测试结果与实际光纤性能存在较大 误差。
光纤网络故障定位案例
总结词
快速准确地定位光纤网络故障点
详细描述
通过OTDR测试光纤网络的故障点， 分析反射峰和损耗谱，确定故障类型 和位置。
光纤网络故障定位案例
测试步骤 1. 准备测试设备，包括OTDR、光功率计等。
2. 连接故障光纤网络，启动OTDR测试。
光纤网络故障定位案例
01
3. 分析测试数据，查找反射峰和 损耗谱异常点。
OTDR培训
二、性能参数——距离精度
采样间隔的影响： OTDR对反射信号按一定时间间隔进行采 样（其过程为A／D转换），然后再将这些分离 的采样点连接起来形成最后显示的测量曲线 （反射曲线）。采样点的数量是有限的，故仪 表的精度也是有限的。采样间隔越小，仪表的 测试精度就越高，由于采样点的偏差而带来的 测量误差就越小。（如图）
二、性能参数——盲区
对于两个非常接近的事件,当采用窄、宽 脉冲测试时有如下不同的曲线。
二、性能参数——盲区
脉冲宽度的选择： 如需对靠近OTDR附近的光纤和紧邻事件进行 观测时可选择窄脉冲，以便于分辨事件，提高清 晰度； 如需对光纤远端进行观测时，可选择宽脉冲， 以提高仪表的动态范围，观测更长的距离。
三、常见问题——活动连接器 测量
接入光纤 活动连接器 被测光纤
反射 插入衰耗
引入的被
测光纤盲区
三、常见问题——鬼点
采样间隔 ＝ 采样点数
二、性能参数——小结
盲区（或两点分辨率） 动态范围 分事件盲区和衰减盲区； 表示仪表能测多远的光纤； 表示两个事件距离多近； 表示仪表能测多小的特性； 随脉冲宽度减小而减小。 随脉冲宽度的增大而增大。
距离精度（又叫一点分辨率） 表示仪表测试距离的精度； 随采样点数的增加而提高； 与折射率设置有关； 与光缆的成缆因素有关； 与仪表的测试误差有关。
三、常见问题——类型不匹配
位置信息正确
衰耗和衰减不正确
三、常见问题——类型不匹配
产生的原因： 这是因为当光从芯径小的光纤入射到较大芯
径的光纤时，大芯径光纤不能被入射光线完全充
满，于是在损耗参数上引起了测试误差。
三、常见问题——增益现象
增益现象主要产生在光纤的熔接接头处。
OTDR培训资料 培训(7.20)

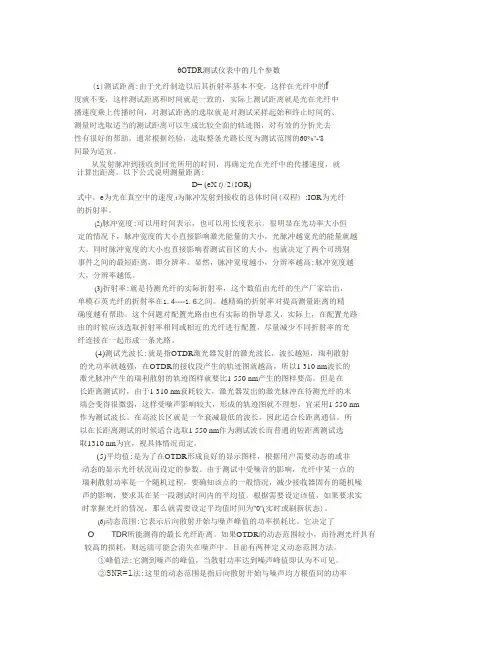

θOTDR测试仪表中的几个参数(1)测试距离:由于光纤制造以后其折射率基本不变，这样在光纤中的f度就不变，这样测试距离和时间就是一致的，实际上测试距离就是光在光纤中播速度乘上传播时间，对测试距离的选取就是对测试采样起始和终止时间的、测量时选取适当的测试距离可以生成比较全面的轨迹图，对有效的分析光去性有很好的帮助，通常根据经验，选取整条光路长度为测试范围的60%"-'8间最为适宜。
从发射脉冲到接收到回光所用的时间，再确定光在光纤中的传播速度，就计算出距离。
以下公式说明测量距离:D= (e X t) /2(I O R)式中，e为光在真空中的速度;t为脉冲发射到接收的总体时间(双程) ;IOR为光纤的折射率。
(2)脉冲宽度:可以用时间表示，也可以用长度表示。
很明显在光功率大小恒定的情况下，脉冲宽度的大小直接影响激光能量的大小，光脉冲越宽光的能量就越大。
同时脉冲宽度的大小也直接影响着测试盲区的大小，也就决定了两个可辨别事件之间的最短距离，即分辨率。
显然，脉冲宽度越小，分辨率越高;脉冲宽度越大，分辨率越低。
(3)折射率:就是待测光纤的实际折射率，这个数值由光纤的生产厂家给出，单模石英光纤的折射率在1.4----1.6之间。
越精确的折射率对提高测量距离的精确度越有帮助。
这个问题对配置光路由也有实际的指导意义，实际上，在配置光路由的时候应该选取折射率相同或相近的光纤进行配置，尽量减少不同折射率的光纤连接在一起形成一条光路。
(4)测试光波长:就是指OTDR激光器发射的激光波长，波长越短，瑞利散射的光功率就越强，在OTDR的接收段产生的轨迹图就越高，所以1 310 nm波长的激光脉冲产生的瑞利散射的轨迹图样就要比1 550 nm产生的图样要高。
但是在长距离测试时，由于1 310 nm衰耗较大，激光器发出的激光脉冲在待测光纤的末端会变得很微弱，这样受噪声影响较大，形成的轨迹图就不理想，宜采用1 550 nm作为测试波长。
光功率计和OTDR培训
2
故障情况一：光功率计与视频光端机直接连接，视频光端机的发射端设备选择1310nm波长，接收端设备选择1550nm波长，仪表马上测量出该光端机的光功率值，仪表显示-70dBm
3
故障情况二：测量出来的光功率值与正常的相差太大（如仪表显示-17dBm，而厂家标示设备输出功率-9dBm，加上光跳线衰减，正常值大概-10dBm左右，-17dBm测量值说明衰减过大）
熔接损耗是一种由于信号电平在接头点突然下降而造成的点损耗。 + 0 + 熔接损耗 返回的 信号电平 (dB) 距离(公里，米，英里，英尺等)
熔接时如果接点含有空气隙，就会产生具有反射的点损耗。 + 0 + 返回的 信号电平 (dB) 接头损耗 反射 距离(公里，米，英里，英尺等)
定位端点和断点
OTDR测试是通过发射光脉冲到光纤内,然后在OTDR端口接收返回的信息来进行。当光脉冲在光纤内传输时，会由于光纤本身的性质，连接器，接合点，弯曲或其它类似的事件而产生散射，反射。其中一部分的散射和反射就会返回到OTDR中。返回的有用信息由OTDR的探测器来测量，它们就作为光纤内不同位置上的时间或曲线片断。从发射信号到返回信号所用的时间，再确定光在玻璃物质中的速度，就可以计算出距离。
纤芯
背向散射
1
2
沉积点
由前向不均匀点导致的背向散射
OTDR原理：反射
反射：仅仅发生于光纤的端面。光信号通过光纤的端面-类似于手电筒的光穿过玻璃窗 -一部分光以入射时相同的角度反射回来。反射回来的光强可达入射光强度的 4%
反射光直线返回光源(OTDR)
Байду номын сангаас
无论光信号自光纤进入空气还是自空气进入光纤，反射光强度比例是相同的。
故障情况一：光功率计与视频光端机直接连接，视频光端机的发射端设备选择1310nm波长，接收端设备选择1550nm波长，仪表马上测量出该光端机的光功率值，仪表显示-70dBm
3
故障情况二：测量出来的光功率值与正常的相差太大（如仪表显示-17dBm，而厂家标示设备输出功率-9dBm，加上光跳线衰减，正常值大概-10dBm左右，-17dBm测量值说明衰减过大）
熔接损耗是一种由于信号电平在接头点突然下降而造成的点损耗。 + 0 + 熔接损耗 返回的 信号电平 (dB) 距离(公里，米，英里，英尺等)
熔接时如果接点含有空气隙，就会产生具有反射的点损耗。 + 0 + 返回的 信号电平 (dB) 接头损耗 反射 距离(公里，米，英里，英尺等)
定位端点和断点
OTDR测试是通过发射光脉冲到光纤内,然后在OTDR端口接收返回的信息来进行。当光脉冲在光纤内传输时，会由于光纤本身的性质，连接器，接合点，弯曲或其它类似的事件而产生散射，反射。其中一部分的散射和反射就会返回到OTDR中。返回的有用信息由OTDR的探测器来测量，它们就作为光纤内不同位置上的时间或曲线片断。从发射信号到返回信号所用的时间，再确定光在玻璃物质中的速度，就可以计算出距离。
纤芯
背向散射
1
2
沉积点
由前向不均匀点导致的背向散射
OTDR原理：反射
反射：仅仅发生于光纤的端面。光信号通过光纤的端面-类似于手电筒的光穿过玻璃窗 -一部分光以入射时相同的角度反射回来。反射回来的光强可达入射光强度的 4%
反射光直线返回光源(OTDR)
Байду номын сангаас
无论光信号自光纤进入空气还是自空气进入光纤，反射光强度比例是相同的。
otdr培训资料
FTB-150 OTDR总体
MT9081 OTDR总体
培训内容
OTDR的工作原理:
一 OTDR 的原理结构图 二 OTDR 的测量原理 三 OTDR 的工作方式
OTDR的总体参数:
一 二 三 四 光谱宽度 动态范围 盲区 线性度
培训内容
OTDR的参数定义:
一 OTDR 参数的分类 1 测量参数: 2 分析参数: 二 OTDR参数定义
动态范围
OTDR能够测量到的最长光纤的损耗值称为OTDR的动态范围。一 般情况下，动态范围与OTDR所能给出的最大输出光功率有关， 与OTDR的接收能够对噪声抑制的程度有关。因此，OTDR的动态 范围越大，对光纤发射的光功率越大，测试的距离也就越远，但 价格也就越高。
OTDR的总体参数ቤተ መጻሕፍቲ ባይዱ
动态范围的给出一般是在信噪比为1或噪声信号的最大幅度为信号 的70%时。
OTDR的基本操作
功率表---光功率计工作模式. 探测----光纤端面探测功能. 文件管理:包括: data---日期时间 My Documenta---Program Files---程序文件 Controal Panel----控制面板 Error----错误信息 设置:主要应用的包括: 笔针---触摸屏位置的校准 日期/时间---给OTDR设置当前的日期和时间. 语言----给OTDR设置显示界面的文字种类.
OTDR的基本操作
OTDR的基本操作
2.3 IP Testing Tools----IP检测程序 对于FTB-150 OTDR,主要的应用就是对于光纤特性的测试,因此, 在主菜单中,平时应用的就是OTDR的工作模式.在工作模式中,所 谓高级OTDR其实就是OTDR的手动测量摸式,在测试时需要我 们对相关的OTDR参数(包括:测量参数和分析参数)进行设置.而 所谓的自动OTDR其实就是OTDR的自动测量模式,在这种模式 下,不需要我们设定参数.但这种模式的测试精度一般是不高的. 这就是为什么在测试时,一般多使用高级OTDR模式.所谓创建参 数/摸板模式,就是以某一条曲线为样板,对其他测试曲线进行相 关的比较(一般限定15条曲线). 在主菜单下右侧的软件分别为:
MT9081 OTDR总体
培训内容
OTDR的工作原理:
一 OTDR 的原理结构图 二 OTDR 的测量原理 三 OTDR 的工作方式
OTDR的总体参数:
一 二 三 四 光谱宽度 动态范围 盲区 线性度
培训内容
OTDR的参数定义:
一 OTDR 参数的分类 1 测量参数: 2 分析参数: 二 OTDR参数定义
动态范围
OTDR能够测量到的最长光纤的损耗值称为OTDR的动态范围。一 般情况下，动态范围与OTDR所能给出的最大输出光功率有关， 与OTDR的接收能够对噪声抑制的程度有关。因此，OTDR的动态 范围越大，对光纤发射的光功率越大，测试的距离也就越远，但 价格也就越高。
OTDR的总体参数ቤተ መጻሕፍቲ ባይዱ
动态范围的给出一般是在信噪比为1或噪声信号的最大幅度为信号 的70%时。
OTDR的基本操作
功率表---光功率计工作模式. 探测----光纤端面探测功能. 文件管理:包括: data---日期时间 My Documenta---Program Files---程序文件 Controal Panel----控制面板 Error----错误信息 设置:主要应用的包括: 笔针---触摸屏位置的校准 日期/时间---给OTDR设置当前的日期和时间. 语言----给OTDR设置显示界面的文字种类.
OTDR的基本操作
OTDR的基本操作
2.3 IP Testing Tools----IP检测程序 对于FTB-150 OTDR,主要的应用就是对于光纤特性的测试,因此, 在主菜单中,平时应用的就是OTDR的工作模式.在工作模式中,所 谓高级OTDR其实就是OTDR的手动测量摸式,在测试时需要我 们对相关的OTDR参数(包括:测量参数和分析参数)进行设置.而 所谓的自动OTDR其实就是OTDR的自动测量模式,在这种模式 下,不需要我们设定参数.但这种模式的测试精度一般是不高的. 这就是为什么在测试时,一般多使用高级OTDR模式.所谓创建参 数/摸板模式,就是以某一条曲线为样板,对其他测试曲线进行相 关的比较(一般限定15条曲线). 在主菜单下右侧的软件分别为:
OTDR操作培训
Slide 26
安立OTDR培训系列教材--MT9083操作
不同的连接适配器
Slide 27
安立OTDR培训系列教材--MT9083操作
2.电池充电
MT9083A/A8的标准配件包括一个交流适配器/充电器，电池组完全充电需要5个小时。 电池组充电时可以操作机器，但经常这样使用可能导致电池组不能完全充电。
安立OTDR培训系列教材--MT9083操作 安立OTDR培训系列教材 MT9083操作
Slide 1
安立OTDR培训系列教材--MT9083操作
MT9083操作培训
Slide 2
安立OTDR培训系列教材--MT9083操作
一、MT9083系列的特点 Anritsu OTDR 方案
Functionality & Features
Slide 10
安立OTDR培训系列教材--MT9083操作
•标准分析模式
任务技能的的人员都可以进行操作
单元定制 测量单元 文件存储格式 文件存储位置 反射计算 完整的事件表控制 断点和末端门限 损耗规范 反射规范 端到端损耗 OTDR测试的完整功能 多曲线比较 自动的或手工参数选择 可选的显示模式
Slide 22
安立OTDR培训系列教材--MT9083操作
ESC键的作用是： 通用设置：关闭打开的设置菜单、返回前一画面。 OTDR模式：关闭打开的设置菜单、停止正在进行的轨迹数据收集。
方向键（上/下/左/右）的作用是： 左键： 通用设置：在文本框中向左移动光标。 OTDR模式：水平缩小轨迹的一部分以显示更大范围的轨迹 在文本框中向左移动光标。 右键： 通用设置：在文本框中向右移动光标。 OTDR模式：水平放大轨迹的一部分以进行更详细的查看 在文本框中向右移动光标。 上键： 通用设置：在弹出菜单中移动光标到高一级的选择项。 OTDR模式：垂直放大轨迹的一部分以进行更详细的查看 在弹出菜单中移动光标到高一级的选择项。 损耗测试模式：移动光标到更高的列 右键： 通用设置：在弹出菜单中移动光标到高一级的选择项。 OTDR模式：垂直缩小轨迹的一部分以显示更大范围的轨迹 在弹出菜单中移动光标到更低一级的选择项。 损耗测试模式：移动光标到更低的列
光缆线路OTDR测试应用培训
光缆线路OTDR测试应用培训一、光缆线路OTDR测试的应用1. 光纤长度测量光缆线路OTDR测试可以精确地测量光纤的长度，这对于规划、布线和调试工作非常重要。
通过OTDR测试结果，工程师们可以清楚地了解到光纤的长度情况，进行合理的布线设计和施工安排。
2. 光纤损耗测试光缆线路OTDR测试可以准确地测量光缆线路中各个点的损耗情况，帮助工程师们在施工和维护过程中找出问题点并及时进行修复，保证光纤传输质量。
3. 光纤反射测试OTDR测试可以检测光缆线路中的反射情况，帮助工程师们了解光纤连接器、光纤插件等设备的性能表现，有助于提高光纤传输质量。
4. 光缆线路故障检测光缆线路OTDR测试可以帮助工程师们及时发现光缆线路中的故障点，比如光纤的切断、弯曲、损坏等情况，有助于提高光纤网络的稳定性和可靠性。
二、光缆线路OTDR测试的技术要点1. 测量原理OTDR测试利用脉冲激光器发送光脉冲，通过光纤传输，在光纤的传输过程中产生反射和衰减，接收探测器捕捉反射光信号和衰减光信号，并对信号进行处理，从而得到光纤的长度、损耗、反射情况。
2. 测量步骤（1）设定测试参数：包括脉冲宽度、平均次数、平均时间等。
（2）连接测试仪器：确保OTDR测试仪器与被测光缆线路连接良好。
（3）进行测试：正常情况下，从测试仪器发送激光脉冲，通过光纤传输，在传输过程中产生反射和衰减，测试仪器接收并处理信号。
（4）分析结果：根据测试仪器显示的结果，判断光纤的长度、损耗、反射情况，并作出相应的处理方案。
3. 测量注意事项（1）测试环境：确保测试环境干净、光线良好，避免灰尘、杂物等对测试结果产生影响。
（2）连接检查：测试前要对连接器等设备进行检查，确保连接良好，避免引入额外的损耗和反射。
（3）测试仪器校准：定期对测试仪器进行校准，确保测试结果准确可靠。
通过本次培训，相信大家已经对光缆线路OTDR测试的应用和技术要点有了更深入的了解。
光缆线路OTDR测试在光通信工程中有着非常重要的作用，掌握好OTDR测试技术，将有助于提高工程师们的工作效率和工作质量。
OTDR基础培训知识
记录数据
在测量过程中，需要随时记录 测量的数据，包括测试波长、
事件损耗、反射率等。
测量结果分析
01
02
03
分析数据
根据记录的数据，分析光 纤的衰减系数、反射系数 等参数，判断光纤的质量 和性能。
定位故障点
通过分析数据中的事件损 耗和反射峰，可以定位光 纤中的故障点，如断点、 连接点等。
生成报告
将分析结果整理成报告， 包括测量参数、测量数据、 分析结果等内容，以便后 续评估和使用。
OTDR主要参数
测量范围
动态范围
OTDR的测量范围是指其可以测量的光纤长 度范围。测量范围越广，OTDR的价值越高 。
动态范围是指OTDR能够测量到的最大和最 小光功率之间的差值。动态范围越大， OTDR的性能越好。
分辨率
测试精度
分辨率是指OTDR能够区分两个相邻事件或 接头的能力。分辨率越高，OTDR的性能越 好。
高精度、高分辨率的OTDR技术能够提供更精确的测量结果，有助于更准确地评估光纤 性能和故障定位。这种技术主要通过采用更先进的光源、更高效的信号处理算法以及更
精细的探测技术来实现。
智能化、自动化的OTDR技术
总结词
智能化、自动化的OTDR技术是未来发展 的重要趋势，能够大大提高测试效率。
VS
详细描述
曲线不光滑可能是由于光缆中的微小变化或OTDR参数设置不正确所导致。
详细描述
当光缆中存在微小的物理变化，如微小的弯曲或挤压，都可能导致曲线不光滑。此外，OTDR的参数设置，如脉 宽和采样间隔，也可能影响曲线的光滑度。解决这一问题的方法是调整OTDR的参数设置，如增加脉宽或减小采 样间隔，以获得更光滑的曲线。
OTDR基础培训知识
在测量过程中，需要随时记录 测量的数据，包括测试波长、
事件损耗、反射率等。
测量结果分析
01
02
03
分析数据
根据记录的数据，分析光 纤的衰减系数、反射系数 等参数，判断光纤的质量 和性能。
定位故障点
通过分析数据中的事件损 耗和反射峰，可以定位光 纤中的故障点，如断点、 连接点等。
生成报告
将分析结果整理成报告， 包括测量参数、测量数据、 分析结果等内容，以便后 续评估和使用。
OTDR主要参数
测量范围
动态范围
OTDR的测量范围是指其可以测量的光纤长 度范围。测量范围越广，OTDR的价值越高 。
动态范围是指OTDR能够测量到的最大和最 小光功率之间的差值。动态范围越大， OTDR的性能越好。
分辨率
测试精度
分辨率是指OTDR能够区分两个相邻事件或 接头的能力。分辨率越高，OTDR的性能越 好。
高精度、高分辨率的OTDR技术能够提供更精确的测量结果，有助于更准确地评估光纤 性能和故障定位。这种技术主要通过采用更先进的光源、更高效的信号处理算法以及更
精细的探测技术来实现。
智能化、自动化的OTDR技术
总结词
智能化、自动化的OTDR技术是未来发展 的重要趋势，能够大大提高测试效率。
VS
详细描述
曲线不光滑可能是由于光缆中的微小变化或OTDR参数设置不正确所导致。
详细描述
当光缆中存在微小的物理变化，如微小的弯曲或挤压，都可能导致曲线不光滑。此外，OTDR的参数设置，如脉 宽和采样间隔，也可能影响曲线的光滑度。解决这一问题的方法是调整OTDR的参数设置，如增加脉宽或减小采 样间隔，以获得更光滑的曲线。
OTDR基础培训知识
OTDR基础培训
単位：ｍ
脉宽 １０ns ２０ns １００ns １ms 20 ms
动态范围 1.31/1.55 mm 12/10 13/11 21/19 30/28 45/43
衰减盲区／ 事件盲区 8/3 9/4 27/16 122/122 2030/－
连接损耗・・・损耗波形逆转情况
后向散射光功率
小 光纤① ① 连接点 Ａ 大 光纤②
被覆 纤芯 包层
前视图
侧视图
光纤的尺寸用 “芯径/包层”尺寸表示。因此 10/125 mm 光纤指的 是光纤纤芯的直径是 10 mm，包层的直径是 125 mm。
光纤基础知识
光纤的基本分类与特性
光纤基础知识
光纤衰减特性
2.5 第一传输窗口
损 耗 (dB/km)
第二传输窗口 第三传输窗口 瑞利散射 红外吸收
② ①
9dB
使用OTDR对区间回波损耗的测量
图示波形在测量区间上仅设定为从(S)点到(E)点
設定测量区间
如果存在假光纤 则将实际待测光纤 起始点作为反射基 准点
连接器间的反射对回波损耗测量的影响
连接器的位置越远，则区间回波损耗越大 (由于光纤本身的损耗造成了反射功率变小所致)
① 入射光 传输光
①光纤本身的损耗
（注：必须设定正确的折射率才能得到正确的距离）
折射率与所测距离的关系
2L=V×t=c×t/n 折射率 1.480 1.470 1.465 2.000 2.014 2.021 距离 (Km) 10.000 10.070 10.105
折射率0.001的变化会引起10Km距离测量 中7m的误差（存在比例关系）
内容提要
光纤基础知识 OTDR概述 测量原理 距离测量 损耗测量 回波损耗测量 OTDR仿真软件 OTDR的测试误差及故障定位
脉宽 １０ns ２０ns １００ns １ms 20 ms
动态范围 1.31/1.55 mm 12/10 13/11 21/19 30/28 45/43
衰减盲区／ 事件盲区 8/3 9/4 27/16 122/122 2030/－
连接损耗・・・损耗波形逆转情况
后向散射光功率
小 光纤① ① 连接点 Ａ 大 光纤②
被覆 纤芯 包层
前视图
侧视图
光纤的尺寸用 “芯径/包层”尺寸表示。因此 10/125 mm 光纤指的 是光纤纤芯的直径是 10 mm，包层的直径是 125 mm。
光纤基础知识
光纤的基本分类与特性
光纤基础知识
光纤衰减特性
2.5 第一传输窗口
损 耗 (dB/km)
第二传输窗口 第三传输窗口 瑞利散射 红外吸收
② ①
9dB
使用OTDR对区间回波损耗的测量
图示波形在测量区间上仅设定为从(S)点到(E)点
設定测量区间
如果存在假光纤 则将实际待测光纤 起始点作为反射基 准点
连接器间的反射对回波损耗测量的影响
连接器的位置越远，则区间回波损耗越大 (由于光纤本身的损耗造成了反射功率变小所致)
① 入射光 传输光
①光纤本身的损耗
（注：必须设定正确的折射率才能得到正确的距离）
折射率与所测距离的关系
2L=V×t=c×t/n 折射率 1.480 1.470 1.465 2.000 2.014 2.021 距离 (Km) 10.000 10.070 10.105
折射率0.001的变化会引起10Km距离测量 中7m的误差（存在比例关系）
内容提要
光纤基础知识 OTDR概述 测量原理 距离测量 损耗测量 回波损耗测量 OTDR仿真软件 OTDR的测试误差及故障定位
OTDR原理培训资料综述
C、能够测试光信号在传输过程中的反射。
OTDR的基本功能 2、OTDR怎么做？
A、按照瑞利散射的原理测试光纤的损耗（或称衰减） 所谓瑞利散射，是指光信号在传输过程中，遇到 任何微小的粒子都会按照一定的规则向周围空间进行散 射。 瑞利散射指明的是：光信号------传输-----散射，这 就是说首先要有光信号，其次要有传输途径，再其次要 对散射的光信号进行接收，最后在根据瑞利散射的原理 对接收的光信号进行相关的运算确定光传输介质的损耗。
© EXFO Electro-Optical Engineering Inc. All rights reserved. Be-an-Expert Training Program
OTDR的测试过程
脉冲宽度：对于不超过50公里的被测光纤，脉冲宽度 应在100至400ns之间。对于50至100公里左右的被 测光纤，脉冲宽度一般为500至1000ns，对于超过 130公里左右的被测光纤，脉冲宽度一般为2us至 10us。对于超过150公里的被测光纤，脉冲宽度一般 为20us。 测量距离：确定让OTDR测量的距离应该是被测光纤 时间距离的1,2至2倍。 接续损耗：一般为0.3至0.5dB。 反射门限：一般为-65dB 。 光纤末端损耗门限：一般为3dB。
© EXFO Electro-Optical Engineering Inc. All rights reserved.
Be-an-Expert Training Program
OTDR的测试过程
2、启动测试： OTDR的测试方式分为两种，一种是实时测量，这种测量 按照一种内在的模式无休止的进行测试，并快速、阶段性的 将测试结果推向显示屏幕。由于这种短时间、阶段性的测试 对测试数据中干扰信号的抑制性能较差，因此测试数据准确 度也较差。这种测量方式主要用于观察被测光纤中活动连接 器（包括法兰盘）的连接性能。另一种是周期性测量，这种 测量将会按照我们设置的测量参数进行有规则的测量。一旦 测量的时间达到我们设置的测量时间时，OTDR即自行停止。 之后便会按照我们设置的分析参数对测试数据进行分析。在 给出测试曲线的同时，给出分析的事件表。
OTDR的基本功能 2、OTDR怎么做？
A、按照瑞利散射的原理测试光纤的损耗（或称衰减） 所谓瑞利散射，是指光信号在传输过程中，遇到 任何微小的粒子都会按照一定的规则向周围空间进行散 射。 瑞利散射指明的是：光信号------传输-----散射，这 就是说首先要有光信号，其次要有传输途径，再其次要 对散射的光信号进行接收，最后在根据瑞利散射的原理 对接收的光信号进行相关的运算确定光传输介质的损耗。
© EXFO Electro-Optical Engineering Inc. All rights reserved. Be-an-Expert Training Program
OTDR的测试过程
脉冲宽度：对于不超过50公里的被测光纤，脉冲宽度 应在100至400ns之间。对于50至100公里左右的被 测光纤，脉冲宽度一般为500至1000ns，对于超过 130公里左右的被测光纤，脉冲宽度一般为2us至 10us。对于超过150公里的被测光纤，脉冲宽度一般 为20us。 测量距离：确定让OTDR测量的距离应该是被测光纤 时间距离的1,2至2倍。 接续损耗：一般为0.3至0.5dB。 反射门限：一般为-65dB 。 光纤末端损耗门限：一般为3dB。
© EXFO Electro-Optical Engineering Inc. All rights reserved.
Be-an-Expert Training Program
OTDR的测试过程
2、启动测试： OTDR的测试方式分为两种，一种是实时测量，这种测量 按照一种内在的模式无休止的进行测试，并快速、阶段性的 将测试结果推向显示屏幕。由于这种短时间、阶段性的测试 对测试数据中干扰信号的抑制性能较差，因此测试数据准确 度也较差。这种测量方式主要用于观察被测光纤中活动连接 器（包括法兰盘）的连接性能。另一种是周期性测量，这种 测量将会按照我们设置的测量参数进行有规则的测量。一旦 测量的时间达到我们设置的测量时间时，OTDR即自行停止。 之后便会按照我们设置的分析参数对测试数据进行分析。在 给出测试曲线的同时，给出分析的事件表。
