辽宁大厦消防给水系统设计1工程概况辽宁大厦占地面积约10240平方米，主体为9层，地下一层，总高37.8m，是主要以客房为主的大型宾馆，根据《自动喷水系统设计规范》（GB50084——2001）确定危险等级为中危险等级Ⅰ级，采用湿式自动喷水灭火系统。
1.1湿式自动喷水灭火系统自动喷水灭火系统应在人员密集、不易疏散、外部增援灭火与救生较困难的性质重要或火灾危险性较大的场所中设置。
湿式自动喷水灭火系统主要优点是结构简单，施工、管理方便，灭火速度快，控火效率高，建设投资和经常管理费较省，适用范围广。
缺点是受环境温度限制。
适用于环境温度不低于4℃,且不高于70℃的建筑物。
1.2湿式自动喷水灭火系统的组成湿式自动喷水灭火系统由闭式喷头，管道系统，湿式报警阀，报警装置和给水设备等组成。
管道系统:自动喷水灭火系统的管道按作用分为供水管，配水立管，配水干管，配水管和配水支管五种。
其管径由大到小，分布于整个保护面积，连通全部喷头，提供所需的喷水量。
1.3 本设计采用公称直径为15mm的闭式喷头112个，每层设置SN65mm的单出口消火栓3个，直径为65mm的麻质水带（每盘水带长为25m），口径19mm的手提式直流水枪和口径25mm的小口径消火栓。
2．自动喷洒系统设计与计算2.1 相关计算公式喷头的流量应按下式计算：q=（10P）1/2式中 q——喷头流量（L／min）；P——喷头工作压力（MPa）；K——喷头流量系数。
系统的设计流量，应按最不利点处作用面积内喷头同时喷水的总流量确定：QS =∑qi/60式中 QS——系统设计流量(L/s）；qi——最不利点处作用面积内各喷头节点的流量(L/min)；n——最不利点处作用面积内的喷头数。
每米管道的水头损失应按下式计算：i=0.0000107V2/dj1.3式中 i——每米管道的水头损失（MPa／m）；V——管道内水的平均流速（m／s）；dj——管道的计算内径（m），管道的局部水头损失，宜采用当量长度法计算。

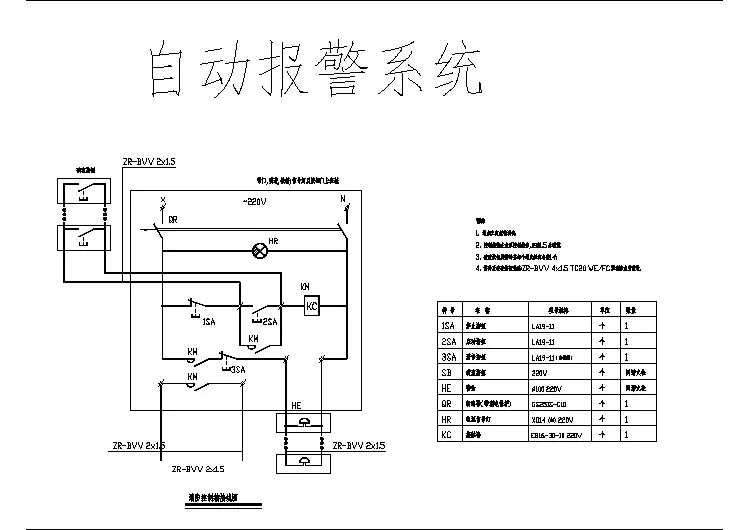

某建筑报警及启动消防栓原理系统平面布置设计方案CAD图纸
办公楼现场消防设施布置
施工现场消防设施布置
3。
1、施工区地面消防管线、消防器材的布置
消防主管,直径100mm，消火栓的布置间距约为100m。
在重点部位如易燃易爆物仓库、加工车间等配置干粉灭火器，成组布置，每组2个；在生活区重点部位如办公室、宿舍等部位配置干粉灭火器，成组布置，每组2个。
3.2、典型楼层消防器材的布置
主体结构、机电、装饰施工期间，主塔楼分别在负二层、十二层设置消防水池和加压泵，沿核心筒设置消防竖管，直径80mm,在每一楼层设置消火栓，取水管径65mm；裙楼不设置消防水池及加压泵，沿楼层管道井设置DN80竖管，每层
设消火栓,消防泵布设专用配电线路，确保紧急状态时处于完好状态.。

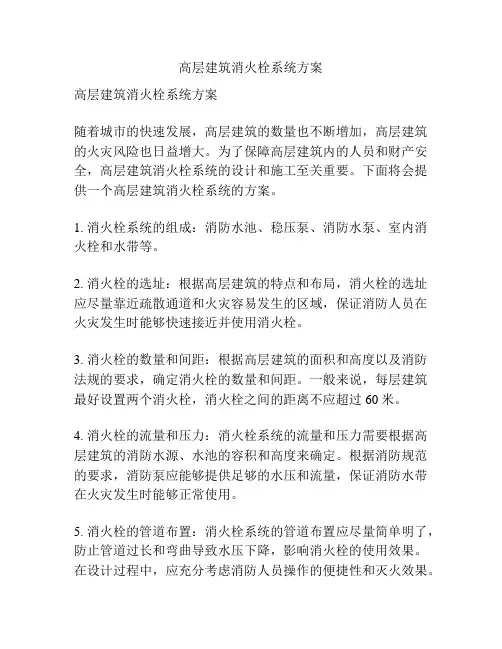

高层建筑消火栓系统方案
高层建筑消火栓系统方案高层建筑消火栓系统方案随着城市的快速发展，高层建筑的数量也不断增加，高层建筑的火灾风险也日益增大。
为了保障高层建筑内的人员和财产安全，高层建筑消火栓系统的设计和施工至关重要。
下面将会提供一个高层建筑消火栓系统的方案。
1. 消火栓系统的组成：消防水池、稳压泵、消防水泵、室内消火栓和水带等。
2. 消火栓的选址：根据高层建筑的特点和布局，消火栓的选址应尽量靠近疏散通道和火灾容易发生的区域，保证消防人员在火灾发生时能够快速接近并使用消火栓。
3. 消火栓的数量和间距：根据高层建筑的面积和高度以及消防法规的要求，确定消火栓的数量和间距。
一般来说，每层建筑最好设置两个消火栓，消火栓之间的距离不应超过60米。
4. 消火栓的流量和压力：消火栓系统的流量和压力需要根据高层建筑的消防水源、水池的容积和高度来确定。
根据消防规范的要求，消防泵应能够提供足够的水压和流量，保证消防水带在火灾发生时能够正常使用。
5. 消火栓的管道布置：消火栓系统的管道布置应尽量简单明了，防止管道过长和弯曲导致水压下降，影响消火栓的使用效果。
在设计过程中，应充分考虑消防人员操作的便捷性和灭火效果。
6. 消火栓系统的检测和维护：高层建筑的消火栓系统应定期进行检测和维护，保证消火栓、泵站和管道的正常运行。
消火栓和水带等设备应定期检查其完好性和使用性能，如发现损坏或故障应及时修复或更换。
7. 消火栓系统的培训和演练：高层建筑内的人员需要进行消防知识培训和实际演练，熟悉消防设备的使用方法和灭火技术。
定期组织火灾逃生演练和消防应急演练，提高人员的应急能力和自救能力。
通过上述方案，可以有效地提高高层建筑的火灾安全性，保护人们的生命财产安全。
然而，消火栓系统只是高层建筑消防系统中的一个重要组成部分，还应结合自动火灾报警系统、自动喷水灭火系统和防烟排烟系统等，形成一个完整的高层建筑消防系统。
因此，在设计和施工消火栓系统时，还应充分考虑整个消防系统的配合和协调，切实保障高层建筑的消防安全。
某办公楼消防给水系统设计
某办公楼消防给水系统设计摘要：消火栓、自动喷水灭火系统是扑救、控制建筑初期火灾的最为有效的灭火设施，是应用最为广泛、用量最大的水灭火系统。
消火栓系统是以水为介质，用于灭火、控火和冷却防护等功能的消防系统。
自动喷水灭火系统及其组件的技术参数选定直接关系到自动灭火系统扑救、控制建筑初期火灾的成功率，是自动喷水灭火系统效能发挥的关键。
本文将以一栋办公楼为例，简述消火栓和自动喷水灭火系统设计中的参数选取及计算方法。
关键词：消火栓、自动喷水、灭火、水压、水量某十二层的办公楼,总高60.45米。
地下一层为汽车库及设备用房,消防水池及消防泵房设置在地下一层，其消防储水池总容积594m2，消防水箱间设在顶层。
整座大楼为一类高层公共建筑。
一、室内消火栓系统本工程室内消防水量40L/S。
储存火灾延续时间3小时用水。
建筑物各层设置消火栓，各层均成环状管网布置。
消防泵房和消防水池设在地下一层，消防泵选用（Q=40L/S H=100m N=75Kw）两台，一用一备，选用智能型工频控柜。
消防水箱间设在屋顶机房层，消防水箱储存10分钟的消火栓用水量，水箱间内同时设置一套消防稳压装置，以满足消火栓系统的顶部若干层火灾初期压力不足。
本工程消火栓采用单出口，栓口DN65、水枪φ19、水龙带长度为25m。
消火栓箱内设置启动水泵按钮及消防卷盘，且设有保护按钮的设施。
消火栓加压泵选型计算：消火栓栓口水压计算：公式：Hxh=Hd+ Hq+ Hsk=Ad *Ld* q2xh+ q2xh/B+ Hsk式中Hxh——消火栓栓口的最低水压（Mpa）；Hd——消防水带的水头损失；Hq——水枪喷嘴造成一定长度的充实水柱所需水压；Ad——水带的比阻，水带口径65mm时衬胶水带的比阻值为0.00172；Ld——水带的长度(m)，取25m；qxh——水枪喷嘴射出流量（l/s），取5（l/s）；B——水枪水流特性系数，喷嘴直径19mm，取值1.577；Hsk——消火栓栓口水头损失，取0.02Mpa。

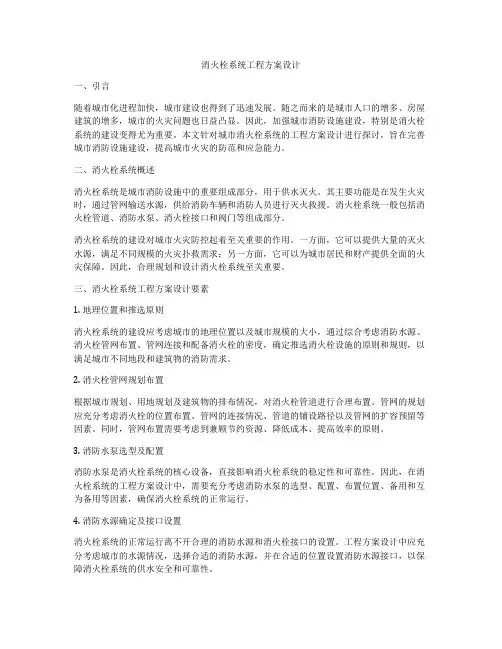

消火栓系统工程方案设计
消火栓系统工程方案设计一、引言随着城市化进程加快，城市建设也得到了迅速发展。
随之而来的是城市人口的增多、房屋建筑的增多，城市的火灾问题也日益凸显。
因此，加强城市消防设施建设，特别是消火栓系统的建设变得尤为重要。
本文针对城市消火栓系统的工程方案设计进行探讨，旨在完善城市消防设施建设，提高城市火灾的防范和应急能力。
二、消火栓系统概述消火栓系统是城市消防设施中的重要组成部分，用于供水灭火。
其主要功能是在发生火灾时，通过管网输送水源，供给消防车辆和消防人员进行灭火救援。
消火栓系统一般包括消火栓管道、消防水泵、消火栓接口和阀门等组成部分。
消火栓系统的建设对城市火灾防控起着至关重要的作用。
一方面，它可以提供大量的灭火水源，满足不同规模的火灾扑救需求；另一方面，它可以为城市居民和财产提供全面的火灾保障。
因此，合理规划和设计消火栓系统至关重要。
三、消火栓系统工程方案设计要素1. 地理位置和推选原则消火栓系统的建设应考虑城市的地理位置以及城市规模的大小，通过综合考虑消防水源、消火栓管网布置、管网连接和配备消火栓的密度，确定推选消火栓设施的原则和规则，以满足城市不同地段和建筑物的消防需求。
2. 消火栓管网规划布置根据城市规划、用地规划及建筑物的排布情况，对消火栓管道进行合理布置。
管网的规划应充分考虑消火栓的位置布置、管网的连接情况、管道的铺设路径以及管网的扩容预留等因素。
同时，管网布置需要考虑到兼顾节约资源、降低成本、提高效率的原则。
3. 消防水泵选型及配置消防水泵是消火栓系统的核心设备，直接影响消火栓系统的稳定性和可靠性。
因此，在消火栓系统的工程方案设计中，需要充分考虑消防水泵的选型、配置、布置位置、备用和互为备用等因素，确保消火栓系统的正常运行。
4. 消防水源确定及接口设置消火栓系统的正常运行离不开合理的消防水源和消火栓接口的设置。
工程方案设计中应充分考虑城市的水源情况，选择合适的消防水源，并在合适的位置设置消防水源接口，以保障消火栓系统的供水安全和可靠性。
2023年-2024年注册消防工程师之消防安全技术实务题库练习试卷A卷附答案
2023年-2024年注册消防工程师之消防安全技术实务题库练习试卷A卷附答案单选题（共45题）1、火炬燃烧嘴是排出气体处理质量重要部件，要求喷出气流速度适中，既不能吹灭火焰，也不可将火焰吹飞，一般控制在音速（）左右，。
A.1/5B.1/4C.1/3D.1/2【答案】 A2、下列电气设备防爆类型中，可根据防爆性能，适用于20区、21区或22区危险环境是（）。
A.浇封型B.粉尘防爆型C.充砂型D.增安型【答案】 B3、某写字楼，建筑高度80m，室内净高均为4m，关于该建筑排烟系统设计，说法错误是（）。
A.竖向至少分2 段独立设置机械排烟系统B.防烟分区最大面积不应大于1000 ㎡C.每层各防火分区应独立设置机械排烟系统D.排烟风机排烟量不应小于设计风量1.2 倍【答案】 D4、下列关于建筑总平面布局做法中，错误是（）。
A.空分厂房独立设置并采用钢框架结构B.氯乙烯厂房专用10kV变电站采用设置甲级防火门窗防火墙与该厂房一面贴邻设置C.某化工厂丙烯晴厂房与相邻一座4层办公楼防火间距为25mD.在桶装乙醇仓库门洞处修筑高为150～300mm漫坡【答案】 B5、某市商业区一商场发生火灾，造成重大财产损失。
经调查，造成火灾迅速蔓延原因之一是位于着火层防火卷帘损坏未能动作。
通常，按照消防设施分类，防火卷帘属于（）。
A.防火分隔设施B.安全疏散设施C.防烟与排烟设施D.消防通信设施【答案】 A6、下列特殊场所中，其地面装修可不采用A级装修材料是（）。
A.疏散楼梯间B.厨房C.消防水泵房D.消防控制室【答案】 D7、下列关于防火间距确定原则说法，不正确是（）。
A.防火间距应满足消防车最大工作回转半径和扑救场地需要B.火灾发生时建筑物可能产生热辐射强度是确定防火间距应考虑主要因素C.确定建筑之间防火间距，需要考虑节约用地因素D.防火间距应按相邻建筑物凸出不燃构件最近距离计算【答案】 D8、某酚醛泡沫塑料的加工厂房，建筑高度32m，设有消火栓系统，根据《消防给水及消火栓系统技术规范》GB50974-2014，确定该建筑室内消火栓系统设计流量最小应为（）L/s。
2023年-2024年注册消防工程师之消防安全技术实务题库练习试卷A卷附答案
2023年-2024年注册消防工程师之消防安全技术实务题库练习试卷A卷附答案单选题（共40题）1、某金融建筑，建筑高度60m，建筑内设有自动喷水灭火系统，则一个防火分区最大允许建筑面积为（）m2。
A.1500B.3000C.5000D.2500【答案】 B2、由于分期建设而采用了不同企业产品，则火灾自动报警系统应选择（）。
A.消防联动报警系统B.区域报警系统C.集中报警系统D.控制中心报警系统【答案】 D3、下列固体在燃烧过程中，会发生蒸发燃烧是（）。
A.麻B.木材C.磷D.铁【答案】 C4、（2020真题）某饭店的厨房采用液化石油气作为燃料，关于厨房内可燃气体探测器的选型和设置，正确的是（）。
A.探测器采用甲烷可燃气体探测器B.探测器设置在厨房的下部C.探测器采用一氧化碳可燃气体探测器D.探测器设置在厨房的顶棚【答案】 B5、下列选项不属于隧道火灾危害性是（）A.人员伤亡多B.经济损失巨大C.次生灾害危害严重D.火灾点移动性【答案】 D6、关于锅炉房平面布置说法，下列错误是（）。
A.采用相对密度（与空气密度比值）不小于0.75可燃气体为燃料锅炉，不得设置在地下或半地下B.设置在屋顶上常（负）压燃气锅炉，距离通向屋面安全出口不应小于6mC.燃油或燃气锅炉房、变压器室应设置在首层或地下一、二层靠外墙部位D.燃油或燃气锅炉不应布置在人员密集场所上一层、下一层或贴邻【答案】 C7、独立建造建筑高度为24m老年人照料设施，未与敞开式外廊连接，其室内楼梯间应采用（）。
A.封闭楼梯间B.敞开楼梯间C.防烟楼梯间D.剪刀楼梯间【答案】 A8、某办公楼设置了室内、外消火栓系统，室内消火栓系统设计流量为30L/s，室外消火栓系统设计流量为40L/s，那么该办公楼室内消火栓系统至少需要设置（）个水泵接合器。
A.2B.3C.4D.5【答案】 A9、某歌舞娱乐厅位于某商业中心地上一层至地上四层，每层歌舞厅厅、室建筑面积均为3000m2，根据《建筑设计防火规范》（GB50016-2014）规定，一至三层疏散楼梯所需总净宽度不应小于（）m。
