压力机工作原理[1]
压力机的工作原理
压力机的工作原理
压力机的工作原理基于帕斯卡定律，即液体在密闭容器中传递压力时遵循一定的规律。
在压力机的应用中，液体通常被油泵输送到集成插装阀块，然后通过各个单向阀和溢流阀分配到油缸的上腔或者下腔。
在高压油的作用下，油缸进行运动，从而实现压力机的冲压或冲孔等工艺操作。
此外，压力机也可以通过曲柄滑块机构进行工作。
当电机通过三角皮带驱动大皮带轮（通常兼作飞轮）时，离合器驱动齿轮、曲轴（或偏心齿轮）和连杆等机构开始工作。
这些机构将旋转运动转化为滑块的直线运动，从而实现压力机的冲压或冲孔等工艺操作。
总之，压力机的工作原理是通过液体或曲柄滑块机构将能量传递到工作机构，使工件受到压力并发生变形或切断等工艺操作。
压力机工作原理
压力机工作原理压力机是一种常用的机械设备，广泛应用于金属加工、塑料成型、橡胶制品等行业。
它的工作原理是基于力的平衡和能量守恒定律。
一、工作原理概述压力机的工作原理可以简单概括为：通过电动机驱动，将能量转换为机械能，通过传动装置将机械能传递给压力机的工作部件，从而实现对工件的加工。
二、主要部件及其工作原理1. 电动机：压力机的动力来源，通过电能转换为机械能。
电动机的转速和功率大小会影响到压力机的工作效果和加工能力。
2. 传动装置：将电动机的转速和功率传递给压力机的工作部件。
传动装置通常由皮带、齿轮、链条等组成，根据不同的工作需求选择不同的传动方式。
3. 操作台：用于控制和调节压力机的工作状态，包括启动、住手、调整加工参数等。
操作台通常配备有按钮、开关、指示灯等设备，方便操作人员进行操作和监控。
4. 液压系统：液压压力机采用液压传动方式，通过液压系统产生和控制压力。
液压系统由液压泵、液压缸、液压阀等组成，通过液体的压力传递和控制，实现对工件的加工。
5. 机械结构：机械压力机主要由机架、滑块、工作台等组成。
机架是压力机的主体部份，承受压力和负荷；滑块通过传动装置实现上下运动；工作台用于支撑和固定工件。
三、工作过程1. 准备阶段：将工件放置在工作台上，并根据加工要求调整工作台的高度和位置。
2. 启动阶段：操作人员通过操作台上的按钮或者开关启动压力机，电动机开始工作，传动装置将机械能传递给压力机的工作部件。
3. 加工阶段：根据加工要求，液压系统产生一定的压力，通过液压缸将压力传递给滑块，滑块下压并施加压力在工件上，实现对工件的加工。
4. 住手阶段：当加工完成或者需要住手加工时，操作人员通过操作台上的按钮或者开关住手压力机的工作，压力机住手施加压力并回到初始位置。
四、安全注意事项1. 操作人员必须经过专业培训，熟悉压力机的工作原理和操作规程，严格遵守操作规范。
2. 在操作过程中，严禁将手或者其他身体部位挨近滑块和工作台，以免发生意外伤害。
压力机的工作原理 -回复
压力机的工作原理-回复压力机是一种用来对工件施加压力并改变其形状或性质的机械设备。
其工作原理主要涉及机械力学和材料力学的知识，下面将一步一步回答关于压力机的工作原理。
一、压力机的概述压力机是一种利用机械力学原理的设备，通过施加压力来对材料进行加工。
压力机的主要组成部分包括主机、辅助设备和控制系统。
主机是实现压力加工功能的核心部分，通常由压头、工作台、传动装置和压力机架组成。
辅助设备包括供油系统、润滑系统和冷却系统等，为主机提供必要的液压能源和工作环境。
控制系统负责对压力机的运行进行监控和控制。
二、压力机的基本工作原理压力机的工作原理可以简单概括为施加压力、变形和加工。
1. 压力的施加压力机通过液压系统实现对工件的压力施加。
液压系统由油源、油泵、阀门和液压缸等组成。
当启动压力机时，油源会将油液送入液压缸，液压缸内的柱塞受到压力，将压力传递给压头上的工件。
2. 变形在压力的作用下，工件会发生形状和尺寸的变化。
这种变形过程与材料力学的弹性、塑性等性质有关。
根据工件的特点和要求，可以选择不同的压力和工艺参数来实现所需的变形效果。
3. 加工压力机不仅可以改变工件的形状，还可以进行深冲、冷挤压、压铸、压花等多种工艺操作。
通过设置不同的模具或工装，可以实现对金属板材、塑料、橡胶等材料的定型、成型和加工。
三、压力机的工作过程压力机的工作过程可以分为起动、稳定和停机三个阶段。
1. 起动阶段启动压力机后，液压系统开始工作，油泵将液压油送入液压缸，压力逐渐建立。
压力会引起液压缸内柱塞的运动，使其靠近压头，准备施加压力。
2. 稳定阶段当油压达到设定值后，稳定在一定范围内，压力传递给压头和工件，施加在工件上。
在此阶段，工件会发生形状和尺寸的变化，同时需要监测和控制变形过程的速度、压力、温度等指标。
3. 停机阶段当工件完成加工任务后，停止压力机的运行。
此时，压力逐渐降低，液压缸内的柱塞退回到初始位置，压力机回到待机状态。
四、压力机的应用领域压力机广泛应用于金属加工、塑料加工、橡胶加工、纺织工业、造纸工业等领域。

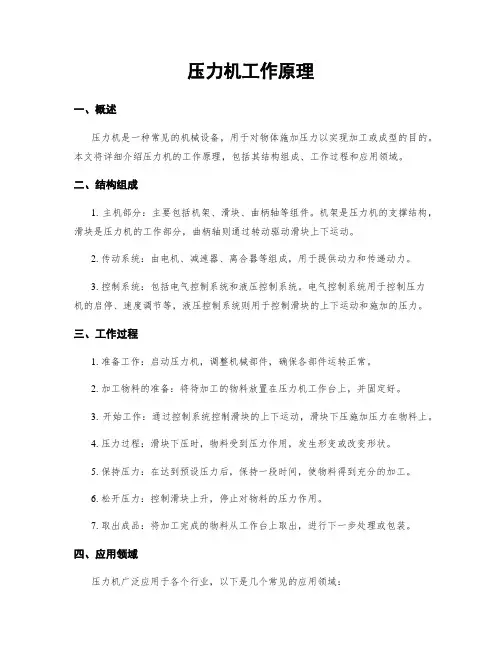

压力机工作原理
压力机工作原理一、概述压力机是一种常见的机械设备，用于对物体施加压力以实现加工或成型的目的。
本文将详细介绍压力机的工作原理，包括其结构组成、工作过程和应用领域。
二、结构组成1. 主机部分：主要包括机架、滑块、曲柄轴等组件。
机架是压力机的支撑结构，滑块是压力机的工作部分，曲柄轴则通过转动驱动滑块上下运动。
2. 传动系统：由电机、减速器、离合器等组成，用于提供动力和传递动力。
3. 控制系统：包括电气控制系统和液压控制系统。
电气控制系统用于控制压力机的启停、速度调节等，液压控制系统则用于控制滑块的上下运动和施加的压力。
三、工作过程1. 准备工作：启动压力机，调整机械部件，确保各部件运转正常。
2. 加工物料的准备：将待加工的物料放置在压力机工作台上，并固定好。
3. 开始工作：通过控制系统控制滑块的上下运动，滑块下压施加压力在物料上。
4. 压力过程：滑块下压时，物料受到压力作用，发生形变或改变形状。
5. 保持压力：在达到预设压力后，保持一段时间，使物料得到充分的加工。
6. 松开压力：控制滑块上升，停止对物料的压力作用。
7. 取出成品：将加工完成的物料从工作台上取出，进行下一步处理或包装。
四、应用领域压力机广泛应用于各个行业，以下是几个常见的应用领域：1. 金属加工：压力机可用于冲压、拉伸、弯曲、剪切等金属加工工艺，如汽车制造、家电制造等。
2. 塑料加工：压力机可用于注塑成型、挤出成型等塑料加工工艺，如塑料制品、塑料包装等。
3. 木工加工：压力机可用于木材的压缩、粘合等加工工艺，如家具制造、木制品制造等。
4. 石材加工：压力机可用于石材的切割、打磨等加工工艺，如建筑装饰、雕刻等。
五、总结通过本文的介绍，我们了解了压力机的工作原理，包括其结构组成、工作过程和应用领域。
压力机在工业生产中起到了至关重要的作用，提高了生产效率和产品质量。
不同的行业和加工需求需要选择适合的压力机型号和参数，以达到最佳的加工效果。
压力机工作原理
压力机工作原理压力机是一种常见的机械设备，用于对工件施加压力，以完成加工、成型、冷锻等工艺。
下面将详细介绍压力机的工作原理。
一、压力机的组成部分1. 主机：包括机身、滑块、传动机构等，是压力机的核心部分。
2. 传动系统：包括电动机、减速器、离合器等，用于提供动力和传递动力。
3. 控制系统：包括电气控制和液压控制，用于控制压力机的动作和工作过程。
4. 保护装置：包括安全防护装置、过载保护装置等，用于保障操作人员的安全。
二、压力机的工作原理压力机的工作原理可以分为两个阶段：闭合阶段和工作阶段。
1. 闭合阶段在闭合阶段，滑块下行，通过传动机构将电动机的旋转运动转化为直线运动，使滑块逐渐接近工作台。
同时，通过液压系统提供的液压缸的作用，使滑块具有足够的压力来闭合模具。
2. 工作阶段在工作阶段，滑块下行到一定位置后，通过液压系统提供的液压缸的作用，将滑块施加在工件上的压力逐渐增大，实现对工件的加工或成型。
当达到设定的压力或行程时，压力机会自动停止工作。
三、压力机的工作过程压力机的工作过程通常包括以下几个步骤：1. 开机准备：检查压力机的各项部件是否正常运行，确保安全防护装置完好无损。
2. 调整模具：根据工件的要求，选择合适的模具，并进行安装和调整。
3. 调整工艺参数：根据工件的要求，调整压力机的工作压力、行程、速度等参数。
4. 开始加工：将工件放置在工作台上，并启动压力机，进行加工。
5. 监控加工过程：通过仪表和监控系统，实时监测压力机的工作状态，确保加工质量和安全。
6. 完成加工：当工件达到要求的尺寸、形状或工艺要求时，停止压力机的工作，取出加工好的工件。
四、压力机的应用领域压力机广泛应用于各个行业，如汽车制造、航空航天、机械制造、电子电器等。
具体应用包括冷冲压、热冲压、冷锻、热锻、压铸等工艺。
总结：压力机是一种重要的机械设备，通过闭合阶段和工作阶段的工作原理，实现对工件的加工和成型。
在工作过程中，需要进行开机准备、调整模具、调整工艺参数等步骤，并监控加工过程，确保加工质量和安全。

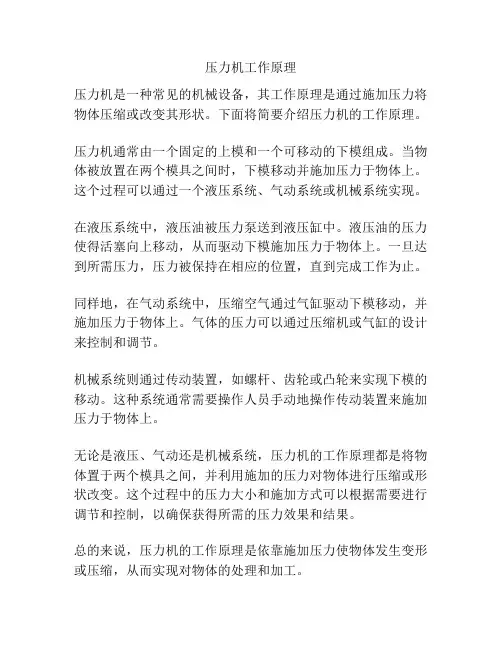

压力机工作原理
压力机工作原理
压力机是一种常见的机械设备，其工作原理是通过施加压力将物体压缩或改变其形状。
下面将简要介绍压力机的工作原理。
压力机通常由一个固定的上模和一个可移动的下模组成。
当物体被放置在两个模具之间时，下模移动并施加压力于物体上。
这个过程可以通过一个液压系统、气动系统或机械系统实现。
在液压系统中，液压油被压力泵送到液压缸中。
液压油的压力使得活塞向上移动，从而驱动下模施加压力于物体上。
一旦达到所需压力，压力被保持在相应的位置，直到完成工作为止。
同样地，在气动系统中，压缩空气通过气缸驱动下模移动，并施加压力于物体上。
气体的压力可以通过压缩机或气缸的设计来控制和调节。
机械系统则通过传动装置，如螺杆、齿轮或凸轮来实现下模的移动。
这种系统通常需要操作人员手动地操作传动装置来施加压力于物体上。
无论是液压、气动还是机械系统，压力机的工作原理都是将物体置于两个模具之间，并利用施加的压力对物体进行压缩或形状改变。
这个过程中的压力大小和施加方式可以根据需要进行调节和控制，以确保获得所需的压力效果和结果。
总的来说，压力机的工作原理是依靠施加压力使物体发生变形或压缩，从而实现对物体的处理和加工。
压力机工作原理
压力机工作原理
压力机是一种用于加工金属材料的机械设备，其工作原理主要通过施加压力将金属材料塑形成所需的形状。
压力机广泛应用于金属冲压、压铸、锻造等工艺中，是现代工业生产中不可或缺的重要设备。
压力机的工作原理可以分为机械传动和液压传动两种类型。
机械传动压力机通过电机带动曲柄轴旋转，曲柄轴带动连杆和滑块做往复直线运动，从而实现对金属材料的加工。
液压传动压力机则是通过液压系统产生的液压力来实现对金属材料的加工。
在机械传动压力机中，曲柄轴的旋转运动被转换成滑块的往复直线运动，从而产生压力。
在液压传动压力机中，液压泵将液压油输送至液压缸中，液压缸产生的液压力作用在滑块上，实现对金属材料的加工。
不论是机械传动还是液压传动，压力机的工作原理都是通过对金属材料施加压力，使其发生塑性变形，从而得到所需的形状和尺寸。
在工作过程中，压力机需要保持稳定的工作速度和压力，以确保加工出的产品质量符合要求。
除了传动方式不同，压力机的工作原理还与其结构形式、工作台面积、最大冲程等参数有关。
不同类型的压力机在工作原理上可能存在一些细微的差异，但总体原理都是一致的，即通过施加压力对金属材料进行加工。
总的来说，压力机的工作原理是通过机械传动或液压传动，对金属材料施加压力，使其发生塑性变形，从而得到所需的形状和尺寸。
压力机在现代工业生产中具有非常重要的作用，其工作原理的理解对于正确操作和维护压力机具有重要意义。
压力机工作原理
压力机工作原理压力机是一种常见的机械设备，用于对各种材料进行压缩、成型或冲压加工。
它在工业生产中起着非常重要的作用，下面我们来了解一下压力机的工作原理。
首先，压力机的工作原理主要是通过电机驱动机械传动系统，使上下模具进行压紧，对工件进行加工。
压力机通常由机架、滑块、上模、下模、传动系统、润滑系统等部分组成。
在工作时，电机通过皮带或齿轮传动系统驱动滑块做往复运动。
滑块通过连杆机构与上模相连接，使上模向下运动，对工件进行压缩或成型。
而下模则固定在机架上，起到支撑工件和定位的作用。
在进行压缩或成型加工时，压力机的工作原理是通过机械传动系统将电机的旋转运动转换为上下往复运动，从而实现对工件的加工。
同时，为了保证加工质量和机器的稳定性，压力机还需要配备润滑系统，对机械传动部件进行润滑和冷却。
此外，压力机的工作原理还包括对工件的定位、夹紧和送料等功能。
在进行加工时，工件需要准确地定位在模具之间，并通过夹紧装置固定，以确保加工的精度和稳定性。
同时，对于需要连续加工的工件，压力机还需要配备送料系统，对工件进行自动送料，提高生产效率。
总的来说，压力机的工作原理是通过电机驱动机械传动系统，使上下模具进行压紧，对工件进行压缩、成型或冲压加工。
它通过机械传动、润滑系统、定位夹紧和送料系统等多个部分的协同作用，实现对各种材料的加工。
压力机在工业生产中具有广泛的应用，对于提高生产效率和加工质量起着非常重要的作用。
以上就是关于压力机工作原理的介绍，希望能够对大家有所帮助。
压力机作为一种重要的机械设备，在工业生产中有着广泛的应用，对于加工各种材料起着至关重要的作用。
通过了解其工作原理，可以更好地理解其在生产中的作用和运行方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
首页-网上教程－曲柄压力机的工作原理演示
曲柄压力机的工作原理演示
通过曲柄滑块机构将电动机的旋转运动转换为滑块的直线往复运动，对坯料进行成形加工的锻压机械。
机械压力机动作平稳,工作可靠,广泛用于冲压、挤压、模锻和粉末冶金等工艺。
机械压力机在数量上约占各类锻压机械总数的一半以上。
机械压力机的规格用公称工作力（千牛）表示，它是以滑块运动到距行程的下止点约10～15毫米处（或从下止点算起曲柄转角α约为15°～30°时）为计算基点设计的最大工作力。
(图1[曲柄滑块机构运动简图]
工作原理
机械压力机工作时(图2[机械压力机工作原理图],由电动机通过三角皮带驱动大皮带轮（通常兼作飞轮）,经过齿轮副和离合器带动曲柄滑块机构,使滑块和凸模直线下行。
锻压工作完成后滑块回程上行,离合器自动脱开，同时曲柄轴上的自动器接通，使滑块停止在上止点附近。
每个曲柄滑块机构称为一个“点”。
最简单的机械压力机采用单点式，即只有一个曲柄滑块机构。
有的大工作面机械压力机，为使滑块底面受力均匀和运动平稳而采用双点或四点的。
机械压力机的载荷是冲击性的，即在一个工作周期内锻压工作的时间很短。
短时的最大功率比平均功率大十几倍以上，因此在传动系统中都设置有飞轮。
按平均功率选用的电动机启动后，飞轮运转至额定转速，积蓄动能。
凸模接触坯料开始锻压工作后，电动机的驱动功率小于载荷，转速降低，飞轮释放出积蓄的动能进行补偿。
锻压工作完成后，飞轮再次加速积蓄动能，以备下次使用。
机械压力机上的离合器与制动器之间设有机械或电气连锁,以保证离合器接合前制动器一定松开,制动器制动前离合器一定脱开。
机械压力机的操作分为连续、单次行程和寸动（微动），大多数是通过控制离合器和制动器来实现的。
滑块的行程长度不变，但其底面与工作台面之间的距离（称为封密高度），可以通过螺杆调节。
生产中，有可能发生超过压力机公称工作力的现象。
为保证设备安全，常在压力机上装设过载保护装置。
为了保证操作者人身安全，压力机上面装有光电式或双手操作式人身保护装置。
结构类型
机械压力机一般按机身结构型式和应用特点来区分。
按机身结构型式分：有开式和闭式两类。
①开式压力机：也称冲床，应用最为广泛。
开式压力机多为立式（图3[开式压力机（冲床)]。
机身呈C形，前、左、右三面敞开,结构简单、操作方便、机身可倾斜某一角度,以便冲好的工件滑下落入料斗,易于实现自动化。
但开式机身刚性较差，影响制件精度和模具寿命，仅适用于40～4000千牛的中小型压力机。
②闭式压力机：机身呈框架形（图4 [闭式压力机]，机身前后敞开，刚性好，精度高，工作台面的尺寸较大，适用于压制大型零件，公称工作力多为1600～60000千牛。
冷挤压、热模锻和双动拉深等重型压力机都使用闭式机身。
按应用特点分：有双动拉深压力机、多工位自动压力机、回转头压力机、热模锻压力机和冷挤压机。
①双动拉深压力机:它有内、外两个滑块,用于杯形件的拉深成形。
拉深前外滑块首先压紧板料外缘，然后内滑块带动凸模拉深杯体，以防板坯外缘起皱。
拉深完成后内滑块先回程，外滑块后松开。
内外滑块公称工作力之比为（～1）:1。
②多工位自动压力机：在一台压力机上设有多个工位，装置多道成形模具，坯料依次自动向下一工位移动。
在压力机的一次行程中，各工位同时进行各道成形工序，制成一个工件。
③回转头压力机：在滑块与工作台之间设有可装置数十组模具的回转头，可按需要选用模具。
坯料放在模具上而不再移动。
每次行程完毕，回转头转动一个位置，完成一道工序。
这种压力机定位精度高，
便于调整产品，一机多用，多用于冲制仪器底板和面板等。
回转头压力机可配上数控系统，根据编好的指令选用模具和板材成形部位，自动完成复杂的冲压工作。
④热模锻压力机：用于模锻件生产。
机身刚度大，导向面长,承受偏载能力强。
过去多用曲柄连杆机构,为提高刚性多已改用双滑块式和楔式。
双滑块式结构较简单，重量轻；楔式结构支承面积大，但传动效率低。
模锻时滑块在下止点附近容易卡死（俗称闷车），所以设有脱出装置。
机械中有上下顶出装置，能实现多模膛锻造,锻件精度较高，适于大批量生产。
最大规格为160兆牛。
⑤冷挤压机：用于冷、温态挤压金属零件，如枪弹壳、牙膏管等。
冷挤压机一般是立式的，特点是刚度好，导向精度高，工作压力大，工作台面小，工作行程长。
