Freescale单片机实验指导

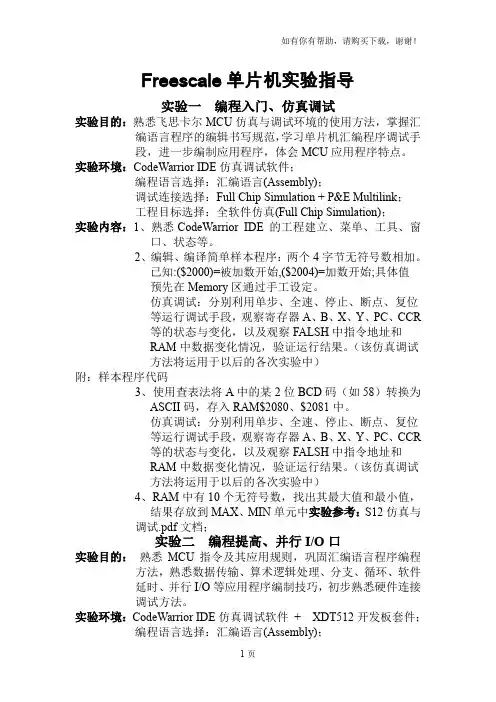

Freescale单片机实验指导实验一编程入门、仿真调试实验目的：熟悉飞思卡尔MCU仿真与调试环境的使用方法，掌握汇编语言程序的编辑书写规范，学习单片机汇编程序调试手段，进一步编制应用程序，体会MCU应用程序特点。
实验环境：CodeWarrior IDE仿真调试软件；编程语言选择：汇编语言(Assembly)；调试连接选择：Full Chip Simulation + P&E Multilink；工程目标选择：全软件仿真(Full Chip Simulation)；实验内容：1、熟悉CodeWarrior IDE 的工程建立、菜单、工具、窗口、状态等。
2、编辑、编译简单样本程序：两个4字节无符号数相加。
已知:($2000)=被加数开始,($2004)=加数开始;具体值预先在Memory区通过手工设定。
仿真调试：分别利用单步、全速、停止、断点、复位等运行调试手段，观察寄存器A、B、X、Y、PC、CCR等的状态与变化，以及观察FALSH中指令地址和RAM中数据变化情况，验证运行结果。
（该仿真调试方法将运用于以后的各次实验中）附：样本程序代码3、使用查表法将A中的某2位BCD码（如58）转换为ASCII码，存入RAM$2080、$2081中。
仿真调试：分别利用单步、全速、停止、断点、复位等运行调试手段，观察寄存器A、B、X、Y、PC、CCR等的状态与变化，以及观察FALSH中指令地址和RAM中数据变化情况，验证运行结果。
（该仿真调试方法将运用于以后的各次实验中）4、RAM中有10个无符号数，找出其最大值和最小值，结果存放到MAX、MIN单元中实验参考：S12仿真与调试.pdf文档；实验二编程提高、并行I/O口实验目的：熟悉MCU指令及其应用规则，巩固汇编语言程序编程方法，熟悉数据传输、算术逻辑处理、分支、循环、软件延时、并行I/O等应用程序编制技巧，初步熟悉硬件连接调试方法。
实验环境：CodeWarrior IDE仿真调试软件+ XDT512开发板套件；编程语言选择：汇编语言(Assembly)；调试连接选择：Full Chip Simulation + P&E Multilink；工程目标选择：硬件连接调试(P&E Multilink)；实验内容：1、任意设定RAM$2040~$2049单元中10个无符号数，按由小到大重新排放（X、Y指针，双重循环，冒泡法）。
