电子音乐盒(单片机课程设计)说明书
单片机课程设计数字音乐盒设计说明
机电工程系课程设计报告题目: 单片机课程设计-数字音乐盒设计专业：应用电子技术班级： 10应用电子（4）班学号： 1006190120姓名：指导老师：答辩日期： 2012年 9月目录一、绪论 ................................................................... - 4 -二、对本课程设计的分析...................................................... - 4 -2.1 工作原理 ............................................................. - 5 -2. 节拍的确定 .......................................................... - 6 -3. 音符的编码 .......................................................... - 8 -4.软硬件环境： ............................................................. - 8 -三、主要电路模块的实现方案比较及选择........................................ - 8 -3.2 设计方案的确定：........................................................ - 9 -四、系统电路图 ............................................................. - 9 -五、系统的软件设计......................................................... - 13 -六、结论 .................................................................. - 15 -七、课程设计中所负责的内容................................................. - 15 -八、课程设计过程中遇到的主要问题以及解决办法............................... - 15 -九、心得体会 .............................................................. - 16 -一、绪论本设计是为了检测自己对单片机掌握情况，并且能以c语言写出程序并应用，设计是以AT89S51芯片的电路为基础，利用keil和proteus仿真软件，设计出一个多功能音乐盒。
单片机的可控数字音乐盒设计说明
微控制器和音乐盒硬件功能随着当代单片机技术的飞速进步，单片机的功能也越来越强大，包括：(1)单片机集成度高；(2)系统结构简单、使用方便、模块化；(3)单片机可靠性高、处理功能强、速度快；(4) 低电压、低功耗，便于生产便携产品；(5) 强大的控制功能。
本文的设计采用了AT89C51单片机，是一款性价比非常高的单片机。
2.1 AT89C51芯片功能AT89C51 是一款低压、高性能 CMOS 8 位微处理器，具有 4K 字节的闪存可编程可擦除只读存储器。
俗称单片机[ 2 ] 。
如图所示：图 2-1 AT89C51 MCU 引脚图图 2-2 AT89C51 单片机实物图引脚功能[ 3 ] ：P0.0-P0.7 ：8位开漏双向I/O口；P1.0-P1.7：8位双向I/O口，提供上拉电阻；P2.0-P2.7：8位双向I/O口，带上拉电阻；P3.0-P3.7：引脚为8个带上拉电阻的双向I/O口；P3.0：RXD（串口输入）；P3.1：TXD（串行输出口）；P3.2：INT0（外部中断0）；P3.3：INT1（外部中断1）；P3.4：T0（定时器0外部输入）；P3.6：WR（外部数据存储器写选通）；P3.7：RD（外部数据存储器读选通）；EA：当EA保持低电平时，在此期间外部程序存储器（0000H-FFFFH），无论是否有程序存储器。
请注意，在加密模式 1 中，EA 将被锁定为 RESET；当EA端保持高电平时，这部分程序内存；P3.5：T1（定时器1的外部输入）；ALE：访问外部存储器时，地址锁存器使能的输出电平用于锁存地址的状态字节；PSEN：外部程序存储器的选通信号；RST：复位输入；XTAL1：反向振荡放大器的输入，部分时钟工作电路的输入；XTAL2：反相振荡器的输出。
2.2 八音盒的硬件和功能本文设计的数字音乐盒所需硬件为：AT89C51芯片：主控制器；LED灯：灯光闪烁，P1.0-P1.7控制八路LED灯；数码管：音乐序号显示，P0.0-P0.6控制数码管；晶振：为单片机的正常工作提供稳定的时钟信号。
单片机数字音乐盒课程设计

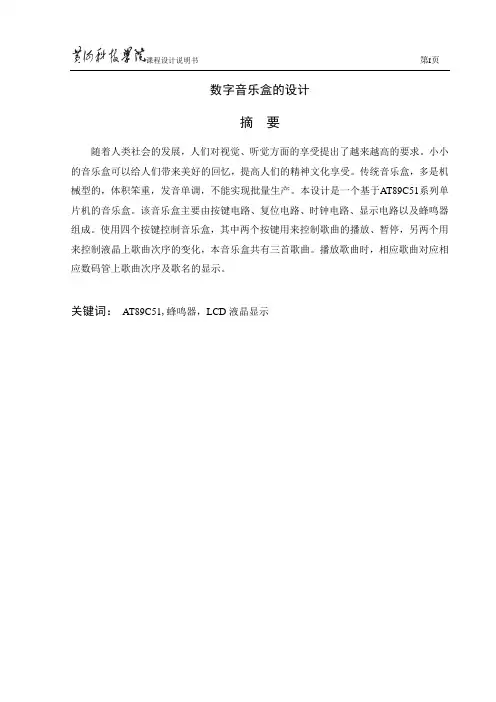

数字音乐盒的设计摘要随着人类社会的发展，人们对视觉、听觉方面的享受提出了越来越高的要求。
小小的音乐盒可以给人们带来美好的回忆，提高人们的精神文化享受。
传统音乐盒，多是机械型的，体积笨重，发音单调，不能实现批量生产。
本设计是一个基于AT89C51系列单片机的音乐盒。
该音乐盒主要由按键电路、复位电路、时钟电路、显示电路以及蜂鸣器组成。
使用四个按键控制音乐盒，其中两个按键用来控制歌曲的播放、暂停，另两个用来控制液晶上歌曲次序的变化，本音乐盒共有三首歌曲。
播放歌曲时，相应歌曲对应相应数码管上歌曲次序及歌名的显示。
关键词：AT89C51,蜂鸣器，LCD液晶显示目录1绪论 (1)1.1课题描述 (1)1.2基本工作原理及框图 (1)2 相关芯片及硬件电路设计 (1)2.1AT89C51芯片 (1)2.1.1 AT89C51的功能特性 (2)2.1.2 AT89C51的主要性能参数 (2)2.2晶振电路 (3)2.3复位电路 (3)2.4驱动电路 (4)2.4.1 蜂鸣器 (5)2.4.2 续流二极管 (5)2.4.3 滤波电容 (5)2.4.4 三极管 (5)2.5显示电路 (6)2.5.1 线段的显示 (6)2.5.2 字符的显示 (6)2.6按键电路 (7)3 系统软件设计 (7)3.1软件设计程序流程图 (7)3.2节拍的确定 (8)3.3编码 (9)3.4仿真 (9)总结 (12)致谢 (13)参考文献 (14)附录 (15)1绪论1.1 课题描述随着科学技术的进步和社会的发展，人类所接触的信息也在不断增加并且日益复杂。
面对浩如烟海的信息，人们已经能够利用计算机等工具高效准确地对之进行处理，但要想将处理完的信息及时，清晰地传递给别人，还必须通过寻求更加卓越的显示技术来实现。
单片机技术与液晶显示技术的结合，使信息传输交流向着智能可视化方向迅速发展。
小小的音乐盒可以给人们带来美好的回忆，提高人们的精神文化享受。
单片机课程设计音乐盒
单片机课程设计音乐盒一、教学目标本课程旨在通过学习单片机课程设计音乐盒，让学生掌握单片机的基本原理和应用，培养学生动手实践能力和创新思维。
具体的教学目标如下：知识目标：使学生了解单片机的基本结构、工作原理和编程方法；掌握音乐盒的基本电路设计和制作方法。
技能目标：培养学生使用单片机开发工具进行程序设计和调试的能力；训练学生进行音乐盒电路搭建和故障排查的能力。
情感态度价值观目标：激发学生对单片机技术和音乐盒制作的兴趣，培养学生的创新精神和团队合作意识。
二、教学内容本课程的教学内容主要包括单片机的基本原理、音乐盒的设计与制作、编程与调试等。
具体安排如下：1.单片机的基本原理：介绍单片机的结构、工作原理和编程语言。
2.音乐盒的设计与制作：讲解音乐盒的基本电路设计、元件选型和制作方法。
3.编程与调试：教授如何使用单片机开发工具进行程序设计和调试。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学。
具体方法如下：1.讲授法：讲解单片机的基本原理、音乐盒设计和编程方法。
2.实验法：让学生动手搭建音乐盒电路，进行编程和调试。
3.讨论法：学生进行小组讨论，分享学习心得和经验。
4.案例分析法：分析实际案例，让学生了解单片机在实际应用中的优势和局限。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的单片机和音乐盒制作教材。
2.参考书：提供相关的技术资料和案例分析，丰富学生的知识体系。
3.多媒体资料：制作精美的PPT和教学视频，提高学生的学习兴趣。
4.实验设备：准备单片机开发板、音乐盒电路元件等实验设备，确保学生能动手实践。
五、教学评估本课程的教学评估将采用多元化、全过程的评价方式，以全面、客观、公正地评估学生的学习成果。
具体评估方式如下：1.平时表现：通过观察学生在课堂上的参与程度、提问回答、小组讨论等表现，评估其学习态度和理解能力。
2.作业：布置相关的编程练习和音乐盒制作任务，评估学生的实践能力和创新能力。
单片机电子琴音乐盒课程设计
软件优化不够
虽然我们实现了基本的功能，但 在软件算法的优化方面还存在不 足，如音符播放的流畅度、音乐
格式的兼容性等还有待提高。
测试与验证不充分
在课程设计中，我们对音乐盒的 测试与验证工作不够充分，未能 全面覆盖各种使用场景和异常情 况，导致在实际应用中出现了一
些问题。
未来发展趋势预测
，在各个领域得到了广泛应用。
02
音乐教育的普及
音乐教育逐渐受到人们的重视，越来越多的人希望通过各种方式学习和
欣赏音乐。
03
创意礼品的市场需求
在礼品市场中，具有创意和个性化的产品越来越受到消费者的青睐，电
子琴音乐盒作为一种将音乐与工艺品相结合的创意礼品，具有很大的市
场潜力。
目的和意义
01
提高学生实践能力
改进建议
针对发现的问题和性能瓶颈，提出具体的改进措施，如优化算法、更换更高性能的元器件 等。同时，也可以提出新的功能或设计思路，以完善和提升系统的整体性能。
PART 06
课程设计总结与展望
REPORTING
课程设计成果总结
1 2 3
实现基本功能
成功设计并制作了一个基于单片机的电子琴音乐 盒，实现了基本的音符播放、音乐播放和控制功 能。
智能化发展
随着人工智能技术的不断发展，未来的电子琴音乐盒有望 实现更加智能化的功能，如语音识别、自动演奏等。
多功能集成
为了满足用户多样化的需求，未来的电子琴音乐盒可能会 集成更多功能，如录音、编曲、教学等。
绿色环保
随着环保意识的日益增强，未来的电子琴音乐盒在设计和 生产过程中将更加注重环保和节能，采用更环保的材料和 更高效的能源利用方案。
播放功能测试
基于AT89C51单片机的音乐盒的课程设计
1《单片机原理及应用》课程设计说明书设计题目：基于AT89C52单片机的音乐盒的设计学 院：专业班级:设 计 者：学 号：指导老师：目录摘要 (4)第1章概述 (5)第2章音乐盒的发音原理 (6)2.1 播放音乐的原理 (6)2.2 音符频率的产生 (6)2.3 节拍频率的产生 (8)第3章硬件电路设计 (9)3.1 硬件电路 (9)3.2 整体硬件电路 (10)3.3 原理说明 (10)23.4 键盘按键 (10)第4章软件设计 (11)4.1 程序设计流程 (11)4.2 设计源程序代码 (12)第5章仿真及调试 (16)5.1 调试 (16)5.2 仿真 (16)5.3 程序调试中出现的问题及解决的办法 (17)第6章设计小结 (18)附录元件清单 (19)3基于AT89C52单片机的音乐盒的设计【摘要】：随着人类社会的发展，人们对视觉、听觉方面的享受提出了越来越高的要求。
小小的音乐盒可以给人们带来美好的回忆，提高人们的精神文化享受。
传统的音乐盒多是机械型的，体积笨重，发音单调，不能实现批量生产。
本文设计的音乐盒是以单片机为核心元件的电子式音乐盒，体积小，重量轻，能演奏和旋音乐，功能多，使用方便，可以批量生产，具有一定的商业价值。
【关键词】：音乐盒；单片机45第1章 概述传统的音乐盒多是机械音乐盒，其工作原理是通过齿轮带动一个带有铁钉的铁桶转动,铁桶上的铁钉撞击铁片制成的琴键，从而发出声音。
但是，机械式的音乐盒体积比较大，比较笨重，且发音单调。
水、灰尘等外在因素，容易使内部金属发音条变形，从而造成发音跑调。
另外，机械音乐盒放音时为了让音色稳定,必须放平不能动摇，而且价格昂贵，不能实现大批量生产。
本文设计的音乐盒，是基于单片机设计制作的电子式音乐盒。
与传统的机械式音乐盒相比更小巧，音质更优美且能演奏和弦音乐。
电子式音乐盒动力来源是电池，制作工艺简单，可进行批量生产，所以价格便宜。
基于单片机制作的电子式音乐盒，控制功能强大，可根据需要选歌，使用方便。
单片机课程设计音乐盒设计
单片机课程设计音乐盒设计一、课程目标知识目标：1. 让学生掌握单片机的基本原理，理解其在音乐盒设计中的应用。
2. 使学生了解并掌握音乐盒的基本组成部分，如音符、节拍等。
3. 帮助学生理解并运用编程语言，实现对音乐盒乐曲的编程与控制。
技能目标：1. 培养学生动手实践能力，能够独立完成音乐盒硬件电路的搭建。
2. 培养学生运用编程软件进行单片机程序设计的能力，实现音乐盒乐曲的播放与控制。
3. 提高学生的问题解决能力，能够针对音乐盒设计过程中遇到的问题进行调试与优化。
情感态度价值观目标：1. 激发学生对单片机及电子制作的兴趣，培养其创新意识和动手能力。
2. 培养学生团队协作精神，学会与他人共同分析问题、解决问题。
3. 引导学生关注科技发展，认识到所学知识在实际应用中的价值。
分析课程性质、学生特点和教学要求：本课程为单片机课程设计，结合音乐盒设计，旨在让学生在实际操作中掌握单片机原理和应用。
学生为高年级学生，已具备一定的电子基础和编程能力。
教学要求注重实践与理论相结合，培养学生的动手能力和实际应用能力。
二、教学内容1. 理论知识：- 单片机原理及功能特点，对应教材第3章。
- 音乐盒基本构成及工作原理，对应教材第6章。
2. 实践操作：- 硬件电路搭建，包括单片机、扬声器、按键等元件的连接，对应教材第4章。
- 程序设计，使用C语言或汇编语言编写音乐盒乐曲播放程序，对应教材第5章。
3. 教学大纲：- 第一周：学习单片机原理及功能特点，了解音乐盒基本构成及工作原理。
- 第二周：进行硬件电路搭建，学习并掌握相关元件的使用方法。
- 第三周：编写音乐盒乐曲播放程序，学会编程控制单片机播放音乐。
- 第四周：调试与优化，针对音乐盒设计过程中遇到的问题进行解决。
4. 教学内容安排与进度：- 理论与实践相结合，每周安排2课时理论知识学习，2课时实践操作。
- 按照教学大纲，逐步完成音乐盒设计的相关内容。
5. 教材章节及内容列举：- 第3章：单片机原理及功能特点，重点学习单片机的内部结构、工作原理及编程方法。
音乐盒设计单片机设计
《单片机技术》课程设计说明书音乐盒的设计学院：电气与工程学院学生姓名：指导教师：职称/学位副教授专业：电气工程及其自动化班级：13学号： 1完成时间：2016年4月湖南工学院《单片机技术》课程设计课题任务书学院：电气与信息工程学院专业：电气工程及其自动化指导教师学生姓名课题名称音乐盒内容及任务一、设计任务设计一个具有特定功能的音乐盒。
二、设计内容1、音乐盒的硬件系统（1)、单片机最小系统模块（2）、供电模块（3）、显示模块（4）、键盘模块（5）、蜂鸣电路（6）、下载电路（7）、复位电路（8）、晶振电路2、音乐盒的软件系统（1）、系统监控程序模块（2）、显示程序模块（3）、键盘程序模块（4）、音乐选择和产生模块三、设计要求音乐盒可以通过键盘选择曲目、切换曲目，能够准确的播放音乐，具有显示器显示曲目编号功能。
主要参考资料[1] 马忠梅.单片机C程序设计[M],北京:北京航空航天大学出版社，2007,参考本书的P127-P130。
[2] 李广弟.单片机基础[M],北京:北京航空航天大学出版社，2007，参考本书的P99-P117。
[3] 曹巧媛.单片机原理及应用[M]，北京：电子工业出版社，.参考本书的P126-P150。
[4] 张洪润.兰清华，单片机应用技术教程[M]，北京：清华大学出版社，.参考本书的P50-P99教研室意见教研室主任：（签字）年月日摘要随着人类社会的发展，人们对视觉、听觉方面的享受提出了越来越高的要求。
小小的音乐盒可以给人们带来美好的回忆，提高人们的精神文化享受。
传统音乐盒多是机械型的，体积笨重，发音单调，不能实现批量生产。
这次设计是一个基于AT89S52系列单片机的音乐盒，依据单片机技术原理，通过硬件电路制作以及软件编译，设计制作出一个多功能音乐盒。
音乐盒主要由按键电路、复位电路、时钟电路以及蜂鸣器组成。
使用三个按键控制音乐盒，一个按键用来控制歌曲的播放、暂停，另一个用来控制播放上一曲，第三用来控制播放下一曲，音乐盒共有三首歌曲。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计工作内容与基本要求(设计要求、设计任务、工作计划1．设计要求查阅资料，了解单片机控制单音喇叭发声原理；设计基于单片机的电子音乐盒；通过按钮可选择不同的音乐。
创新设计：1、安装复位键，暂停、播放键;2、有6首不同的音乐用程序编出可供选择。
2. 设计任务与要求2.1系统硬件电路设计根据该系统设计的功能要求选择所用元器件，设计硬件电路。
要求用Proteus绘制整个系统电路原理图。
2.2软件设计根据该系统要求的功能进行软件设计，绘制整个系统的软件流程图；根据流程图编写程序并汇编调试通过；列出软件清单，软件清单要求逐条加以注释。
2.3 Proteus仿真用Proteus对系统进行仿真并进行软硬件调试。
2.4 编写设计说明书内容包括任务书、设计方案分析、硬件部分设计、软件部分设计、调试结果整理分析、设计调试的心得体会等，字数不少于4000字；硬件部分设计要绘制整个系统电路原理图，对各部分电路设计原理做出说明；软件设计部分要绘制整个系统及各部分的软件流程图，列出程序清单，逐条加以注释，并在各功能块前加程序功能注释。
电子音乐盒1设计任务和要求 (1)2总体方案设计 (1)3硬件设计 (2)3.1 硬件电路 (2)3.2 系统总框图 (2)3.3器件选择 (2)3.4 原理图设计 (3)3.5 原理说明 (6)4软件设计 (7)5仿真、安装和调试 (8)收获与体会 (10)参考文献 (11)附件1：元件清单 (12)附件2: 总电路图 (13)附件3：音乐程序 (14)1设计任务和要求1.利用I/O口产生一定频率的方波，驱动蜂鸣器，发出不同的音调，从而演乐曲(内存六首乐曲)。
2.采用七段数码管显示当前播放的歌曲序号。
3.可通过功能键选择乐曲，包括暂停和播放，上一曲，下一曲，复位。
2 总体方案设计1. 要产生音频脉冲，只要算出某一音频的周期(1/音频),然后将此周期除以2,即为半周期的时间,利用定时器计时这个半周期时间,每当计时到后就将输出脉冲的I/O反相,然后重复计时此半周期时间再对I/O口反相,就可在I/O脚上得到此频率的脉冲2. 利用8051的内部定时器使其工作在计数器模式MODE1下,改变记数值TH0及TL0以产生不同频率的方法。
例如频率为523HZ,其周期T=1/523=1912微秒,因此只要令计数器定时956/1=956在每记数9次时将I/O口反相,就可得到中音D0(523HZ)。
记数脉冲值与频率的关系公式如下：N=Fi/2/Fr N：记数值Fi：内部计时一次为1微秒．故其频率为1MHZFr；要产生的频率3. 起记数值的求法如下：T＝65536－N＝65536－Fi／2／Fr例如：设K＝65536，F＝1000000＝Fi＝1MHZ，求低音D0（523HZ），高音的D0（1046HZ）的记数值。
T＝65536－N＝65536－Fi／2／Fr＝65536－1000000／2／Fr＝65536－500000／Fr低音D0的T＝65536－500000／262＝63627中音D0的T＝65536－500000／523＝64580低音D0的T＝65536－500000／1047＝650593 系统硬件设计3.1硬件电路本设计中用到89C51单片机，喇叭，七段显示数码管LED。
（硬件电路原理图如图1所示）3.2系统总框图图1 总体方案图3.3器件选择1、单片机的选择采用ATMEL公司生产的AT89C51单片机作为电子音乐盒的核心部件，AT89C51是美国ATMEL公司生产的低电压，高性能CMOS8位单片机，片内含4k bytes的可反复擦写的只读程序存储器（PEROM）和128 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器（CPU）和Flash存储单元，功能强大AT89C51单片机可提供许多高性价比的应用场合，可灵活应用于各种控制领域。
2、7SEG-DIGITAL简介七段显示器显示原理七段显示器可用来显示单一的十进制或十六进制的数字，它是由八个发光二极管所构成的( 每一个二极管依位置不同而赋予不同的名称，请参见图 4.1 ) 。
我们可以简单的说，要产生数字，便是点亮特定数据的发光二极管。
例如要产生数字「0」，须只点亮A、B、C、D、E、F等节段的发光二极管；要产生数字「5」，则须点亮A、C、D、F、G等节段发光二极管，以此类推，参见图4.6。
因此，以共阳极七段显示器而言，要产生数字「0」，必须控制Cyclone II FPGA芯片接连至A、B、C、D、E、F 等接脚呈现“低电位”，使电路形成通路状态。
表4.1则为共阳极七段显示器显示之数字编码。
3.4原理图设计1、晶振电路单片机需要一个时间基准来为各种操作提供秩序，此电路叫时钟电路，采用不同的接线方式可以获得不同时钟电路，有内部时钟电路和外部时钟电路,外部时钟电路会使电路复杂，故采用的是内部时钟电路。
时钟电路在单片机的外部通过XTAL1,XTAL2这两个引脚跨接晶体振荡器和微调电容,构成稳定的自激振荡器.本系统采用的为12MHz的晶振,一个机器周期为1us,C1,C2为30uF。
2、复位电路复位电路的基本功能是：系统上电时提供复位信号，直至系统电源稳定后，撤销复位信号。
为可靠起见，电源稳定后还要经一定的延时才撤销复位信号，以防电源开关或电源插头分-合过程中引起的抖动而影响复位。
复位电路分为上电自动复位和按键手动复位,如图2所示。
RST引脚是复位信号的输入端,复位信号是高电平有效.这次采用的是手动复位，复位通过电容C3，C4和电阻R1,R2来实现,按键手动复位是图中复位键来实现的。
图 2 晶振与复位电路3、键盘部分键盘是由一组按压式或触摸式开关构成的阵列，是一种常用的输入设备。
键盘可分为编码式键盘和非编码式键盘两种。
（1）.编码键盘通过硬件电路产生被按按键的键码，这种键盘所需程序简单，但硬件电路复杂、价格昂贵通常不被单片机系统采用。
（2.）非编码键盘常用一些按键排列成行列矩阵，其硬件逻辑与按键编码不存在严格的对应关系，而要由所用的程序来决定。
非编码键盘的硬件接口简单，但是要占用较多的CPU时间，通常采用可编程键盘管理芯片来克服这个缺点。
本设计使用两种按键，一种是按键式非编码键盘和轻触式非编码开关。
图 3 键盘电路4、7SEG-DIGITAL LCD七段显示器LCD显示原理用P1.0-P1.6控制七段码a,b,c,d,e,f，g图4 LCD 显示电路5、蜂鸣器部分一般所指的蜂鸣器是以压电陶瓷为主要元件的。
压电陶瓷是一类有将压力与电流相互转换能力的特殊陶瓷。
这种能力缘于其特殊的晶体结构。
当压电陶瓷在一定方向上受到一个压力使其晶体结构发生形变时，它就会在内部产生一个电流，并且电流的变化与压力的变化密切相关。
反之亦然。
所以利用这一特性，在压电陶瓷上通过一定频率的电流，就会引起压电陶瓷微小形变，这一形变带动空气发生振动，如果频率适当，就可以被人耳所听见，也就是产生了蜂鸣声。
由于蜂鸣器的工作电流一般比较大，以致于单片机的I/O 口是无法直接驱动的，所以要利用放大电路来驱动，一般使用三极管来放大电流就可以了。
图5 蜂鸣器电路3.5 原理说明当键盘有键按下时，判断键值，启动计数器T0，产生一定频率的脉冲，驱动蜂鸣器，放出乐曲。
同时启动定时器T1,显示歌曲号。
（1） 硬件电路中用0INT 、1INT 分别接S1、S2作为上、下一曲的功能键（2） 用P1.0-P1.6控制七段码a,b,c,d,e,f 。
（3） 用P2.0口控制喇叭。
（4） 电路为12MHZ 晶振频率工作，起振电路中C1,C2均为30pf 。
图1 音乐盒原理图4软件设计本程序可以实现课程设计的基本要求，并可以通过按键播放歌曲，程序流程图如下：5仿真、安装和调试按照上面设计的电路在proteus软件内画图, 打开单片机软件开发系统Keil,选择89c51单片机,在其中编写程序,运行生成一个后缀名为hex的文件,然后将该文件下载到proteus中的AT89c51单片机中进行仿真,观察实验现象。
仿真能实现播放音乐，按键选择曲目，暂停、播放，复位功能。
仿真成功后，安装好实验板,然后将音乐程序下载到电路板内 ,观察结果。
能实现播放音乐，按键换曲等功能。
程序调试中出现的问题及解决的办法：（1）有时会出现程序一点错误也没有，但就是不能正常运行的现象，最后我们发现是因为程序中有的指令书写得不规范导致的，例如有的RET返回指令一定要按正确格式书写或在两行指令间最好不要留空行。
（2）程序中的跳转指令的运用很重要，为保险起见，都用LJMP,我们就遇到过跳转指令用错程序无法正常运行的现象。
当用JNZ指令时，跳转范围比较少，这时要用一个标号中转。
（3）编程时要注意，在程序开始时，要写入各定时器中断的入口地址。
（4）编程过程中要注意加注释或分割线，否则，在程序过长时容易变得很乱，不便于查找或更改。
（5）编程前要加流程图，这样会使思路清晰，例如数字音乐盒的设计思路完全可以按着MP3的工作方式列写流程图。
（6） LCD计时正常显示的解决办法：a. 两个定时器同时工作，存在中断时序问题，刚开始时我们把定时器1设定在方式3，计250us，由于定时中断过于频繁，使CPU负载过大，导致音乐不能正常播放，时间不能正常显示。
解决办法：将定时器1设定在工作方式1，16位计数，计50ms,效果有很大改观。
但还有问题。
b. 当音乐为全4拍起始时，此时音乐节奏与定时器T1中断频率错开，LCD 显示和音乐播放都会好一些。
c. 另外，在歌曲中，当遇到一个音符发音为4拍，在编曲中为*CH，因时间较长，当定时器T1此时来中断时，就会对歌曲播放产生影响，若改为发音一拍，中断对歌曲播放影响减弱，但音乐效果变差。
改进方案：若采用可以定时时间更长的单片机，可以避免所有问题。
收获与体会(1) 上学期学习单片机的课时不多，对单片机的硬件设计，软件设计掌握的深度不够，但通过此次课程设计，明显的改善了，首先对于硬件电路的工作原理有了进一步的学习，同时有了一个提升；软件方面，在程序的设计，程序的调试方面都有了很大的进步。
(2) 在一个好的氛围里才能踏下心来做东西，在这一段时间里，寝室成员都认真对待这次课程设计，除了自己做好自己的课题外，在遇到不懂的地方互相讨论，查阅资料，互助解决问题。
另外在编程中出现问题时，一定要戒骄戒躁，脚踏实地，认真看书，仔细分析，仔细调试，就一定会发现错误。
我们也是这么做的，这一点在这次的课程设计中十分重要。
(3) 通过这次课程设计，我体会到了成功的喜悦，听着自己设计的程序下载到单片机中播放出音乐,心理非常自豪。
