接地保护与接零保护的区别

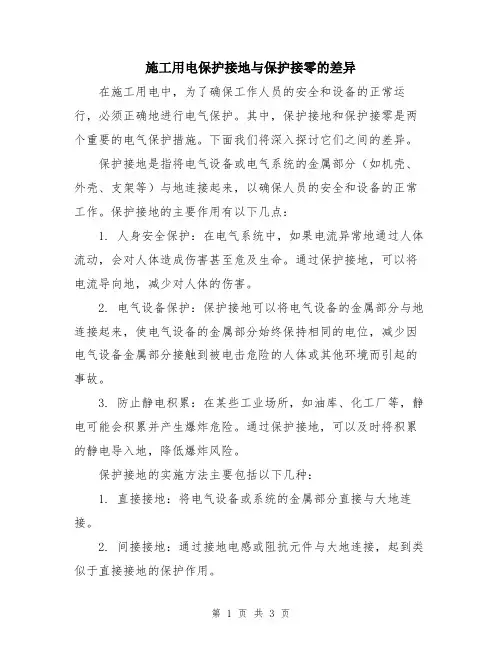

施工用电保护接地与保护接零的差异
施工用电保护接地与保护接零的差异在施工用电中，为了确保工作人员的安全和设备的正常运行，必须正确地进行电气保护。
其中，保护接地和保护接零是两个重要的电气保护措施。
下面我们将深入探讨它们之间的差异。
保护接地是指将电气设备或电气系统的金属部分（如机壳、外壳、支架等）与地连接起来，以确保人员的安全和设备的正常工作。
保护接地的主要作用有以下几点：1. 人身安全保护：在电气系统中，如果电流异常地通过人体流动，会对人体造成伤害甚至危及生命。
通过保护接地，可以将电流导向地，减少对人体的伤害。
2. 电气设备保护：保护接地可以将电气设备的金属部分与地连接起来，使电气设备的金属部分始终保持相同的电位，减少因电气设备金属部分接触到被电击危险的人体或其他环境而引起的事故。
3. 防止静电积累：在某些工业场所，如油库、化工厂等，静电可能会积累并产生爆炸危险。
通过保护接地，可以及时将积累的静电导入地，降低爆炸风险。
保护接地的实施方法主要包括以下几种：1. 直接接地：将电气设备或系统的金属部分直接与大地连接。
2. 间接接地：通过接地电感或阻抗元件与大地连接，起到类似于直接接地的保护作用。
3. 综合接地：将直接接地和间接接地相结合，使保护接地更加可靠。
保护接零是指将电气设备或电气系统的零线与地相连接的一种电气保护措施。
保护接零的主要作用有以下几点：1. 电气设备的正常运行：保护接零可以使电气设备的电压始终保持在正常范围内，保证设备能够正常运行。
2. 防止电压泄漏：在电气设备中，如果有电压泄漏的情况发生，保护接零可以将漏电电流导向地，降低电气设备对人体的伤害。
保护接零的实施方法主要包括以下几种：1. 直接接零：将电气设备的零线直接与地相连接。
2. 阻性中性点接地：将电气系统的中性点通过阻抗元件与地连接。
3. 零序电流保护接地：通过保护接零电流互感器对电气系统进行监测，一旦发生零序电流异常，可以及时采取措施进行保护。
在施工用电中，保护接地和保护接零是两个相辅相成的电气保护措施。
保护接地与保护接零的主要区别
保护接地与保护接零的主要区别
保护接地与保护接零的主要区别主要在以下几个部分：
（1）保护原理不同：保护接地是限制设备漏电后的对地电压，使之不超过安全范围。
在高压系统中，保护接地除限制对地电压外，在某些情况下，还有促使电网保护装置动作的作用；保护接零是借助接零线路使设备漏电形成单相短路，促使线路上的保护装置动作，以及切断故障设备的电源。
此外，在保护接零电网中，保护零线和重复接地还可限制设备漏电时的对地电压。
（2）适用范围不同：保护接地即适用于一般不接地的高低压电网，也适用于采取了其他安全措施（如装设漏电保护器）的低压电网；保护接零只适用于中性点直接接地（零点）的低压电网。
（3）线路结构不同：如果采取保护接地措施，电网中可以无工作零线，只设保护接地线；如果采取了保护接零措施，则必须设工作零线，利用工作零线作接零保护。
保护接零线不应接开关、熔断器，当在工作零线上装设熔断器等开断电器时，还必须另装保护接地线或接零线。
中性点直接接地系统，也称大接地电流系统。
这种系统中一相接地时，出现除中性点以外的另一个接地点，构成了短路回路，接地故障相电流很大，为了防止设备损坏，必须迅速切断电源，因而供电可靠性低，易发生停电事故。
但这种系统上发生单相接地故障时，由于系统中性点的钳位作用，使非故障相的对地电压不会有明显的上升，因而对系统绝缘是有利的。

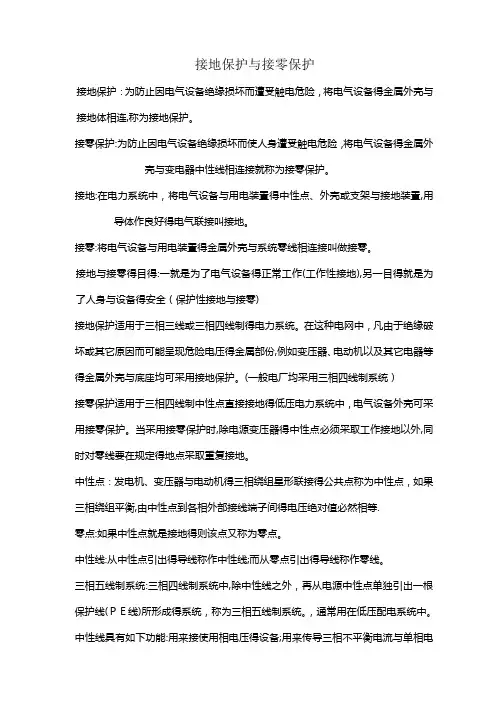

接地保护与接零保护的区别
接地保护与接零保护接地保护：为防止因电气设备绝缘损坏而遭受触电危险，将电气设备得金属外壳与接地体相连,称为接地保护。
接零保护:为防止因电气设备绝缘损坏而使人身遭受触电危险，将电气设备得金属外壳与变电器中性线相连接就称为接零保护。
接地:在电力系统中，将电气设备与用电装置得中性点、外壳或支架与接地装置,用导体作良好得电气联接叫接地。
接零:将电气设备与用电装置得金属外壳与系统零线相连接叫做接零。
接地与接零得目得:一就是为了电气设备得正常工作(工作性接地),另一目得就是为了人身与设备得安全（保护性接地与接零)接地保护适用于三相三线或三相四线制得电力系统。
在这种电网中，凡由于绝缘破坏或其它原因而可能呈现危险电压得金属部份,例如变压器、电动机以及其它电器等得金属外壳与底座均可采用接地保护。
(一般电厂均采用三相四线制系统）接零保护适用于三相四线制中性点直接接地得低压电力系统中，电气设备外壳可采用接零保护。
当采用接零保护时,除电源变压器得中性点必须采取工作接地以外,同时对零线要在规定得地点采取重复接地。
中性点：发电机、变压器与电动机得三相绕组星形联接得公共点称为中性点，如果三相绕组平衡,由中性点到各相外部接线端子间得电压绝对值必然相等.零点:如果中性点就是接地得则该点又称为零点。
中性线:从中性点引出得导线称作中性线;而从零点引出得导线称作零线。
三相五线制系统:三相四线制系统中,除中性线之外，再从电源中性点单独引出一根保护线(ＰＥ线)所形成得系统，称为三相五线制系统。
，通常用在低压配电系统中。
中性线具有如下功能:用来接使用相电压得设备;用来传导三相不平衡电流与单相电流；用来减少负荷中性点得电压偏移。
PE线功能：保障人身安全,防止发生触电及带电外壳时得触电事故.通过保护线（PE),将设备得外露可导电部份得金属外壳接到电源中性点得接地点去。
当电气设备发生单相接地时，即形成单相短路,使设备或系统得保护装置动作，切除故障设备,防止人身触电。
工作接地、保护接地、保护接零和重复接地区别联系
工作接地、保护接地、保护接零和重复接地接地和接零的基本目的一是为了电路的工作要求需要接地；二是为了保障人身和设备安全。
按其作用可分为保护接零：在TN供电系统中受电设备的外露可导电部分通过保护线PE线与电源中性点连接，而与接地点无直接联系。
重复接地：在工作接地以外，在专用保护线PE上一处或多处再次与接地装置相连接称为重复接地。
工作接地：由于电气系统的需要，在电源中性点与接地装置作金属连接称为工作接地。
保护接地：将用电设备与带电体相绝缘的金属外壳和接地装置作金属连接称为保护接地。
1、保护接零保护接零工作原理把电气设备的金属外壳和电网的零线连接，以保护人身安全的一种用电安全措施。
在电压低于1000伏的接零电网中，若电工设备因绝缘损坏或意外情况而使金属外壳带电时，形成相线对中性线的单相短路，贝线路上的保护装置（自动开关或熔断器）迅速动作，切断电源，从而使设备的金属部分不至于长时间存在危险的电压，这就保证了人身安全。
多相制交流电力系统中，把星形连接的绕组的中性点直接接地，使其与大地等电位，即为零电位。
由接地的中性点引出的导线称为零线。
在同一电源供电的电工设备上，不容许一部分设备采用保护接零，另一部分设备采用保护接地。
因为当保护接地的设备外壳带电时，若其接地电阻r'较大，故障电流ID不足以使保护装置动作，则因工作电阻rD的存在，使中性线上一直存在电压U0=IDrD，此时，保护接零设备的外壳上长时间存在危险的电压U0，危及人身安全。
保护接零的作用在电网中，如果通过中性点接地的方式进行保护，在这种情况下，由于单相对地电流过大，进而难以确保人体不受触电的危害。
保护接零注意事项（1）采用保护接零的条件。
在实际运行过程中，如果电源中性点接地良好，并且零线能够可靠运行，此时可以采用保护接零的方式进行处理。
在工作接地方面，系统必须可靠，并且接地电阻小于4欧。
（2）工作零线重复接地。
在工作中，对于工作零线回路来说，为了避免出现断开现象，一方面对中性点接地处理，另一方面对工作零线进行重复接地处理。
保护接地和保护接零以及重复接地与工作接释义和区别
保护接地和保护接零以及重复接地与工作接释义和区别一、释义1、什么叫接地?在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。
2、什么叫接零?将电气设备和用电装置的金属外壳与系统零线相接叫做接零.3、为何要接地和接零?接地和接零的目的，一是为了电气设备的正常工作，例如工作性接地;二是为了人身和设备安全，如保护性接地和接零。
虽然就接地的性质来说，还有重复接地，防雷接地和静电屏蔽接地等，但其作用都不外是上述两种。
4、什么是保护接地?保护接地就是把电气设备的外壳、框架等用接地装置与大地可靠地连接，它适用于电源中性点不接地的低压系统中。
如果电气设备的绝缘损坏使金属导体碰壳，由于接地装置的接地电阻很小，则外壳对地电压大大降低。
当人体与外壳接触时，则外壳与大地之间形成两条并联支路，电气设备的接地电阻愈小，则通过人体的电流也愈小，所以可以防止触电。
5、什么是保护接零?保护接零就是在电源中性点接地的低压系统中，把电气设备的金属外壳、框架与中性线或接中干线(三相三线制电路中所敷设的接中干线)相连接。
如果电气设备的绝缘损坏而碰壳，构成“相一中”线短路回路，由于中性线的电阻很小，所以短路电流很大。
很大的短路电流将使电路中保护开关动作或使电路中保护熔丝断开，切断了电源，这时外壳不带电，便没有触电的可能。
6、什么叫重复接地?运行经验表明，在接零系统中，零线仅在电源处接地是不够安全的。
为此，零线还需要在低压架空线路的干线和分支线的终端进行接地;在电缆或架空线路引人建筑或大型建筑物处，也要进行接地(距接地点不超过50m 者除外):或在屋内将零线与配电屏、控制屏的接地装置相连接这种接地叫做重复接地。
7、什么是工作接地?工作接地就是将变压器的中性点接地。
其主要作用是系统电位稳定性，即减轻低压系统由于单相接地、高低压短接等原因所产生过电压的危险性，并能防止绝缘击穿。
其次，由于接地配电网中单相接地故障电流可达到几安至几十安，故障比较容易被检测，故障点也比较容易确定。
保护接地与保护接零
保护接地与保护接零在电气系统的设计和维护中，保护接地和保护接零这两个概念无疑是非常重要的。
因为它们直接涉及到系统的安全和稳定性。
本文将就这两个概念进行详细的介绍和论述。
一、保护接地保护接地（即PE）是指将电气设备的导电部分与地面连接起来，以确保工作场所的人员和设备能够得到良好的绝缘和保护，同时防止电气设备及其周围产生的静电和过电压等引起的意外事故。
保护接地一般使用黄绿相间的导线来连接。
具体来说，保护接地在以下几个方面起到了重要的作用：1、防止触电危险。
保护接地可以帮助释放电气设备中的漏电流，从而有效防止电气设备中的漏电流对人体产生的威胁。
2、防止设备损坏。
保护接地可以将电气设备产生的过电压引到地面，从而保护设备的安全。
3、防止静电危险。
保持设备的接地状态还可以有效预防产生静电危险。
4、提升信号质量。
一些信号接口需要保持接地状态，以确保数据和信号的质量不受干扰。
二、保护接零电气设备的保护接零（即PE/N）是指将电气设备的导电部分与0V（零位）相连接的一种电气保护措施。
其作用是将设备的零位有效地与地面连接起来，从而保护设备的安全和稳定运行。
通常情况下，保护接零和保护接地是同时存在的。
具体来说，保护接零可以在以下几个方面起到重要作用：1、确保电气设备的安全性。
保护接零可以防止漏电流对设备的损坏和对人员产生安全隐患。
2、提升设备的工作效率。
保护接零可以有效降低环境中电气噪声和干扰，从而提升设备的工作效率。
3、加强设备的稳定性。
保护接零可以通过连接零线和牢固的连接来加强设备的稳定运行。
三、保护接地和保护接零的区别保护接地和保护接零的共同点就是它们都是为了保证电气设备的稳定、安全运行而采取的措施。
但是，它们也存在一些区别。
1、连接方式不同。
保护接地是将设备的导电部分与地面连接，而保护接零是将设备的导电部分与零位相连。
2、作用不同。
保护接地主要是防止漏电流对设备和人员产生危害，同时降低环境中电气噪声和干扰；而保护接零则更加侧重于保证设备的稳定和安全运行。
保护接地、工作接地和保护接零的区别
保护接地、工作接地和保护接零的区别工作接地就是将变压器的中性点接地。
其主要作用是系统电位的稳定性，即减轻低压系统由于一相接地，高低压短接等原因所产生过电压的危险性，并能防止绝缘击穿。
保护接地是指将电气装置正常情况下不带电的金属部分与接地装置连接起来，以防止该部分在故障情况下突然带电而造成对人体的伤害。
保护接零是指电气设备正常情况下不带电的金属部分用金属导体与系统中的零线连接起来，当设备绝缘损坏碰壳时，就形成单相金属性短路，短路电流流经相线、零线回路，而不经过电源中性点接地装置，从而产生足够大的短路电流，使过流保护装置迅速动作，切断漏电设备的电源，以保障人身安全。
保护接地、工作接地和保护接零一般和低压配电系统的形式相对应，保护接地对应IT系统、工作接地对应TT系统、保护接零对应TN系统。
根据现行的国家标准《低压配电设计规范》（国标50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。
其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。
第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。
1.TT方式供电系统。
低压配电网都是采用的三相四相制，而中性点的接地就是工作接地，中性线就是工作零线。
2.TN方式供电系统。
这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN表示。
它的特点如下：（1）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。
（2）TN方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C和TN-S等两种。
3.TN-C方式供电系统。
它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE表示。
保护接地与保护接零的主要区别
保护接地与保护接零的主要区别（1）保护原理不同保护接地是限制设备漏电后的对地电压，使之不超过安全围。
在高压系统中，保护接地除限制对地电压外，在某些情况下，还有促使电网保护装置动作的作用；保护接零是借助接零线路使设备漏电形成单相短路，促使线路上的保护装置动作，以及切断故障设备的电源。
此外，在保护接零电网中，保护零线和重复接地还可限制设备漏电时的对地电压。
（2）适用围不同保护接地即适用于一般不接地的高低压电网，也适用于采取了其他安全措施（如装设漏电保护器）的低压电网；保护接零只适用于中性点直接接地的低压电网。
（3）线路结构不同如果采取保护接地措施，电网中可以无工作零线，只设保护接地线；如果采取了保护接零措施，则必须设工作零线，利用工作零线作接零保护。
保护接零线不应接开关、熔断器，当在工作零线上装设熔断器等开断电器时，还必须另装保护接地线或接零线。
三相五线制中五线指的是：3根相线加一根地线一根零线。
一般用途最广的低压输电方式是三相四线制，采用三根相线加零线供电，零线由变压器中性点引出并接地，电压为380/220V，取任意一根相线加零线构成220V供电线路供一般家庭用,三根相线间电压为380V，一般供电机使用。
三相五线制比三相四线制多一根地线，用于安全要求较高，设备要求统一接地的场所。
三相五线制的学问就在于这两跟"零线"上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是0电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身安全的危险.零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回,在电子电路中这两个概念是要区别开来的,在正规公司里,这两根线规定要分开接.现在实际中还有一种三相六线的接法,除工作零线,保护接地外,还专门另配一路接地线,这根线跟设备地线分开来接,不与其他任何线相接,用做对仪器设备的保护,因为电气件的损坏往往只几微秒的时间,所以要将误动作电流更快的引回,需要仪器直接接地.中性点接地是指变压器或发电机的中性点通过导线与地线相连接，目前有用很广泛；中性点接零,没听讲过，你的意思可能是中性点直接相互连接，而不接地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地保护与接零保护的区别接地保护与接零保护接地保护：为防止因电气设备绝缘损坏而遭受触电危险，将电气设备的金属外壳与接地体相连，称为接地保护。
接零保护：为防止因电气设备绝缘损坏而使人身遭受触电危险，将电气设备的金属外壳与变电器中性线相连接就称为接零保护。
接地：在电力系统中，将电气设备和用电装置的中性点、外壳或支架与接地装置，用导体作良好的电气联接叫接地。
接零：将电气设备和用电装置的金属外壳与系统零线相连接叫做接零。
接地与接零的目的：一是为了电气设备的正常工作(工作性接地)，另一目的是为了人身和设备的安全(保护性接地和接零)接地保护适用于三相三线或三相四线制的电力系统。
在这种电网中，凡由于绝缘破坏或其它原因而可能呈现危险电压的金属部份，例如变压器、电动机以及其它电器等的金属外壳和底座均可采用接地保护。
(一般电厂均采用三相四线制系统) 接零保护适用于三相四线制中性点直接接地的低压电力系统中，电气设备外壳可采用接零保护。
当采用接零保护时，除电源变压器的中性点必须采取工作接地以外，同时对零线要在规定的地点采取重复接地。
中性点：发电机、变压器和电动机的三相绕组星形联接的公共点称为中性点，如果三相绕组平衡，由中性点到各相外部接线端子间的电压绝对值必然相等。
零点：如果中性点是接地的则该点又称为零点。
中性线：从中性点引出的导线称作中性线；而从零点引出的导线称作零线。
三相五线制系统：三相四线制系统中，除中性线之外，再从电源中性点单独引出一根保护线(PE线)所形成的系统，称为三相五线制系统。
，通常用在低压配电系统中。
中性线具有如下功能：用来接使用相电压的设备；用来传导三相不平衡电流和单相电流；用来减少负荷中性点的电压偏移。
PE线功能：保障人身安全，防止发生触电及带电外壳时的触电事故。
通过保护线(PE)，将设备的外露可导电部份的金属外壳接到电源中性点的接地点去。
当电气设备发生单相接地时，即形成单相短路，使设备或系统的保护装置动作，切除故障设备，防止人身触电。
电气设备因绝缘下降或损坏时，会引起正常情况下不带电的金属外壳带电，人体一旦触及就会发生触电事故，为了保障人身安全，需要采取保护接零或保护接地措施。
将电气设备在正常情况下不带电的金属外壳与接地装置进行良好的连接，叫做保护，简称接地。
有了保护接地，当人体触及到带电的金属外壳是时，由于人体电阻与接地电阻并联，且人体电阻（约1千欧左右）远比接地电阻（约4欧）大，所以通过人体的电流要比流过经接地装置的电流小得多，对于人的危险程度就显著地减小了。
保护接地通常用于中性点不接地的电力系统，也可用于中性点接地的电力系统。
将电气设备在正常情况下不带电的金属外壳，用导线与电力系统的零线可靠连接，这就是保护接零，保护接零用于380伏或220伏中性点接地的电力系统。
有了保护接零，当设备外壳带电时，故障电流就由火线流经设备外壳到零线，再回到变压器的中性点，由于故障回路的电阻，电抗很小，所以故障电流很大，强大的电流能把闸刀开关内或熔断器内的保险丝熔断，切断电源，从而就可避免人体遭受触电的危险。
保护接零必须由单位统一施工，在零干线上统一引入专用的保护接零线至每个住户。
要没有统一施工，每家每户自行从自家的零线（实际是零支线）上采取所谓的“保护接零”，是很危险的，应禁止。
接地保护也叫第三种接地保护措施，就是把可能发生漏电的设备外壳使用可靠的接地线连接到大地。
接零保护是把设备外壳连接到中性线后在电力变压器侧集中接地，由于电力线路中零线可能有比较大的电流，零线就可能存在接头发热接触不良的危险，所以零线保护的可靠性就比较差，现在已经不使用这种保护方式了。
根据 IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即 TT 、 TN 和 IT 系统，分述如下。
（ 1 ） TT 方式供电系统 TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称 TT 系统。
第一个符号 T 表示电力系统中性点直接接地；第二个符号 T 表示负载设备金属外壳和正常不带电的金属部分与大地直接联接，而与系统如何接地无关。
在 TT 系统中负载的所有接地均称为保护接地，如图 1-1 所示。
这种供电系统的特点如下。
1 ）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。
但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。
2 ）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此 TT 系统不宜在380/220V供电系统中应用。
3 ） TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。
现在有的施工单位是采用 TT 系统，施工单位专门安装一组接地装置，引出一条专用接地保护线，以减少需接地装置钢材用量，如图 1-2 所示。
把新增加的专用保护线 PE 线和工作零线 N 分开，其特点是：a.共用接地线与工作零线没有电的联系；b.正常运行时，工作零线可以有电流，而专用保护线没有电流；c. TT 系统适用于用电设备容量小且很分散的场合。
（ 2 ） TN 方式供电系统这种供电系统是将电气设备的金属外壳和正常不带电的金属部分与工作零线相接的保护系统，称作接零保护系统，用 TN 表示。
它的特点如下。
1 ）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为（220V）短路电流，这个电流很大，是 TT 系统的很多倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。
2 ） TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比 TT 系统优点多。
TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为 TN-C 和 TN-S 等两种。
（ 3 ） TN-C 方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用 NPE 表示，如图 1-3 所示。
这种供电系统的特点如下。
1 ）由于三相负载不平衡，工作零线上有不平衡电流，在线路上产生一定的电位差，所以与保护线所联接的电气设备金属外壳对大地有一定的电压。
2 ）如果工作零线断线，则保护接零的漏电设备外壳带电（对地220V！）。
3 ）如果电源的相线碰地，则设备的外壳电位升高，使中性线上的危险电位蔓延。
4 ） TN-C 系统干线上使用漏电保护器时，漏电保护器后面的所有重复接地必须拆除，否则漏电开关合不上；而且，工作零线在任何情况下都不得断开。
所以，实用中工作零线只能让漏电保护器的上侧有重复接地。
5 ） TN-C 方式供电系统只适用于三相负载基本平衡（无220V负载）情况。
（ 4 ） TN-S 方式供电系统它是把工作零线 N 和专用保护线 PE 严格分开的供电系统，称作 TN-S 供电系统，如图 1-4 所示， TN-S 供电系统的特点如下。
1 ）系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。
PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线 PE 上，安全可靠。
2 ）工作零线只用作单相照明负载回路。
3 ）专用保护线 PE 不许断线，也不许进入漏电开关作工作零线。
4 ）干线上使用漏电保护器，漏电保护器下不得有重复接地，而 PE 线有重复接地，但是不经过漏电保护器，所以 TN-S 系统供电干线上也可以安装漏电保护器。
5 ） TN-S 方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。
在工程施工前的“三通一平”（电通、水通、路通和地平——必须采用 TN-S 方式供电系统。
（ 5 ） TN-C-S 方式供电系统在施工临时用电中，如果前部分是（没有220V负载的） TN-C 方式供电，而施工规范规定施工现场必须采用 TN-S 方式供电系统，则可以在系统后部分现场总配电箱分出 PE 线，如图 1-5 所示。
这种系统称为 TN-C-S 供电系统。
TN-C-S 系统的特点如下。
1 ）工作零线 N 与专用保护线 PE 相联通，如图 1-5总开关箱后线路不平衡电流比较大时，电气设备的接零保护受到零线电位的影响。
总开关箱后面 PE 线上没有电流，即该段导线上没有电压降，因此， TN-C-S 系统可以降低电气设备外壳对地的电压，然而又不能完全消除这个电压，这个电压的大小取决于 N 线的负载不平衡电流的大小及 N线在总开关箱前线路的长度。
负载不平衡电流越大， N线又很长时，设备外壳对地电压偏移就越大。
所以要求负载不平衡电流不能太大，而且在 PE 线上应作重复接地。
2 ） PE 线在任何情况下都不能进入漏电保护器，因为线路末端的漏电保护器动作会使前级漏电保护器跳闸造成大范围停电，规范规定：有接零保护的零线不得串接任何开关和熔断器。
3 ）对 PE 线除了在总箱处必须和 N 线相接以外，其他各分箱处均不得把 N 线和 PE 线相联， PE 线上不许安装开关和熔断器，且联接必须牢靠。
通过上述分析， TN-C-S 供电系统是在 TN-C 系统上临时变通的作法。
当三相电力变压器工作接地情况良好、三相负载比较平衡时， TN-C-S 系统在施工用电实践中效果还是可行的。
但是，在三相负载不平衡、施工工地有专用的电力变压器时，必须采用 TN-S 方式供电系统。
（ 6 ） IT 方式供电系统 I 表示电源侧没有工作接地，或经过高阻抗接地。
第二个字母 T 表示负载侧电气设备进行接地保护，如图 1-6 所示。
IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。
一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如连续生产装置、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差，电缆易受潮。
运用 IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。
但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。
从图 1-6 可见，在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成回路，保护设备不一定动作，这是危险的。
只有在供电距离不太长时才比较安全。
这种供电方式在施工工地上很少见，我们公司的35KV、10KV、6KV系统采用这种IT方式。
IT方式的缺点很明显，线路单相接地时，其余两相对地电压达到线电压，对用电设备的过电压要求很高。
去年施工三线架空线被施工单位撞断，二电站6KV系统B相接地，A、C两相对地电压升高1.732倍，引起二催化6KV电压互感器因过电压烧毁，主风机跳闸，影响装置正常生产供电线路符号小结1 ）国际电工委员会（ IEC ）规定的供电方式符号中，第一个字母表示电力（电源）系统对地关系。
