【二类机型培训】APU1
737-700APU二级培训——机务经验交流
燃油流程图
燃调
燃调原理图
流量分配活门
• 流量分配电磁活门断电常开,通电激励时关闭.
• 7%--30%激励,只有主油路工作,防止APU熄火．
• 当２５％－２４％的时候活门打开，主副油路都工作．
• 当高度大于２５０００英尺的时候，线圈也激励，防止APU欠速关 断．
燃油系统原理
49-40 点火系统
活门，燃调信号，防喘活门
CDU测试
滑油量检查
• 关车和运转都可勤务 • 两条勤务曲线
部件识别
线路
进气门
进气门线路
余油排放
余油排放原理图
• 排放罩上有前后两个排放口，收集余油排除机外 • 前面漏不正常，后漏正常
49-20 APU本体
49-30燃油系统
• 功用：提供计量燃油，作动IGV和SCV。 • ECU根据转速，排气温度，T2，P2，燃油温度来计算燃油
737-700APU二级培训
2005年1月
概述
• 型号：131-9B • 气载：17000英尺 • 电载：90KVA（32000英尺），66KVA（41000英尺）
APU系统
• 9个子系统，类似于发动机的章节分类 • 燃气涡轮发动机，单轴具有恒定转速，驱动一个发电机、负载
压气机、一个减速齿轮箱
• 如果最后一次是保护关断,显示故障历史页. • 如果最后一次是正常关断,并且维护灯亮,显示当前状态页.
当前故障
故障历史
维护历史
识别构型
输入监控
滑油量检查
转速传感器
T2
49-70 指示系统
DMM
• 储存的数据包括APU操作时间,状态数据序号,已用涡轮时间,APU启 动次数,启动数据,关断数据.
49章APU——【厦门航空 发动机培训】
左前吊点
右前吊点
左后吊点
右后吊点
APU吊点检查
根据工卡XD-49-010，XD-49-020。检查主要为：
1、确保吊点连接处均紧固、完好；
2、检查吊架组件（APU吊点）、振动隔离器及其螺帽螺栓是否有腐蚀、
裂纹和损伤。如果有损伤情况，则需拆下吊点对螺栓及其衬套检查是否
有腐蚀、裂纹和损伤。
振动隔离器
左后吊点
APU的电子控制组件（ECU）控制着APU的起动顺序。
起动-发电机、SPU和SCU共同作用使APU从静止状态下开始转动。
点火和起动系统（图示）
起动电源组件
作用：
将115V的交流电或者28V的直流电转换为270V的直流电。并将直流电 传输给起动转换组件。
位置：
电子设备舱（EE舱）E2-2架子上。
EE舱
具体请以工卡XD-49-065-B为准。
APU防火墙
作用：
在APU本体和飞机结构间进行热火隔离。
位置：
分布在APU舱四周，共有七片。 分别是： 前防火墙； 上防火墙； 左防火墙； 右前防火墙； 右后防火墙； 舱门防火墙； 后防火墙。
APU防火墙(续)
前防火墙
左防火墙
顶部防火墙
后防火墙 舱门防火墙
（1）余油管接头； （2）卡箍安装边； （3）波纹管组件； （4）滴液环； （5）消音板； （6）消音衬层； （7）外蒙皮； （8）绝缘毡； （9）后支撑弹簧片。
后整流罩包括： （1）上后整流罩； （2）下后整流罩。
APU排气系统（图示）
排气管
APU排气系统（图示）
后整流罩
排气管绝缘毡检查
根据工卡XD-49-162，需要打开尾锥接近门318BR以接近排气管绝 缘毡。检查绝缘毡有无烧蚀、穿孔和撕裂。
【二类机型培训】49-50-00_apu引气系统
APU 引气 电门 开/关
空调/引气控制面板（P5）
转速传感器
进气压力传感器（P2）
电子控制组件（后货舱） 到双引气指示电路
有效性 YE201
APU 引气系统 － APU 引气活门 － 功能描述
49—50—00
APU 引气系统 － 进气导流叶片和作动筒
目的
进气导流叶片（IGV）控制流到负载压气机的空气流量。IGV 作动筒控制 IGV 位置。

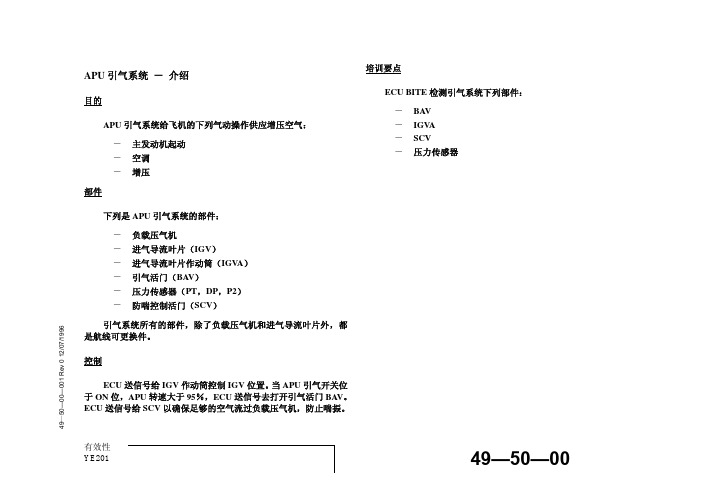

APU 引气系统 － 介绍
目的
APU 引气系统给飞机的下列气动操作供应增压空气： － 主发动机起动 － 空调 － 增压
部件
培训要点
ECU BITE 检测引气系统下列部件：
－ BAV － IGVA － SCV － 压力传感器
下列是 APU 引气系统的部件：
－ 负载压气机 － 进气导流叶片（IGV） － 进气导流叶片作动筒（IGVA） － 引气活门（BAV） － 压力传感器（PT，DP，P2） － 防喘控制活门（SCV）
49—50—00—001 Rev 0 12/07/1996
有效性
YE201
49—50—00
引气活门
P2 压力传感器 （没有示出） 防喘控制活门
DP 和 PT 压力 传感器
有效性 YE201
IGV 作动筒 前
APU 引气系统－介绍
49—50—00
49—50—00—002 Rev 2 03/02/2000
－ APU 引气开关位于 ON 位 － APU 不在冷却关断循环 － APU 转速大于 95％ － 来自 ADIRU 的高度低于 17,000 英尺（5200 米） － 爬升时，来自进气压力传感器 P2 的高度低于 21,000 英
