第4章 多级汽轮机 2h
多级汽轮机的工作原理解析
一、为何采用多级汽轮机：
1、对汽轮机的要求：
1）提高汽轮机效率：减小汽轮机的各种损失；提高蒸汽初参数和降低 背压；
2）提高汽轮机功率：增大进入汽轮机的蒸汽量；增大汽轮机的焓降。
从以上两个方面出发，都要求提高蒸汽在汽轮机中的焓降。
2、单级汽轮机功率增大后带来的问题： 焓降增大后，喷段： 1）喷嘴出口汽流角α1较小：
冲动式汽轮机的α1=11°-14°； 反动式汽轮机的α1=14°-20° 2）反动度不大； 3）级的焓降不大，各级焓降变化也不大； 4）各级的效率相对较低： ①级内损失有喷嘴损失、动叶损失、余速损失、漏汽损失、鼓风摩擦损 失等； ②高压级段高压级段蒸汽比容较小，漏汽损失较大，对于部分进汽的级， 还存在鼓风损失； ③高压级段蒸汽比容较小，叶轮摩擦损失较大； ④高压级段叶高相对较小，故喷嘴损失、动叶损失也较大；
进汽端和排汽端得进汽机构节
流损失和排汽管损失后，多级 汽轮机的有效焓降为ΔHi,，因此， 多级汽轮机的相对内效率为：
i
H i H t
1）多级汽轮机的循环热效率大大提高。
2）多级汽轮机的相对内效率也提高：
①多级汽轮机各级均在最佳速比下工作，各级的相对内效率较高，且各 级的圆周速度和级的直径较小，叶轮和叶片的离心力较小；
②除级后又抽汽口或进汽度改变较大等特殊情况外，多级汽轮机各级的 余速动能可以全部或部分地被下一级所利用，从而提高了汽轮机的相 对内效率；
③多级汽轮机的多数级是在非临界状态下工作的，这使得在工况变动时 级的相对内效率变化较小；
④由于各级的焓降较小，在速比一定时，级的圆周速度和平均直径也较 小，在容积流量不变的条件下，使得喷嘴和动叶的高度增大，叶高损 失减小；若采用部分进汽，则部分进汽度增大，部分进汽损失减小， 从而使得汽轮机的相对内效率提高；
汽轮机-多级汽轮机
多级汽轮机♦多极汽轮机概述♦蒸汽在多级汽轮机内的能量转换♦多级汽轮机的结构♦汽轮机的轴封系统多级汽轮机的必要性♦F u=D(c1cosα1+c2cosα2)♦P u= u F u= Du(c1cosα1+c2cosα2)♦随D增大,要求叶片加长,离心力大,叶片根部拉断。
♦随压差增大，c1cos α1增大，F u增大，叶片折弯。
东方汽轮机厂生产的双缸双排汽300 MW汽轮机纵剖面东汽超超临界1000MW汽轮机蒸汽在多级汽轮机内的能量转换♦一、能量转换过程1p2p3p4p5phsΔhmactΔh t’1Δh t’2Δh t’3Δh t’4Δh t，2Δh t，3Δh t，4Δh i，1Δh i，2Δh i，3Δh i，4Δhmac i二. 多级汽轮机的特点（一）多级汽轮机的效率大大提高z在设计工况下每一级都在最佳工况附近工作z余速动能可以全部或部分的被下一级利用z在容积流量相同的条件下由于直径较小因而叶高损失减小，喷嘴流动效率较高z蒸汽初参数可大大提高，排汽压力降低，采用回热循环和中间再热循环，所以多级汽轮机的循环热效率高（二）多级汽轮机单位功率的投资大大减小z单机功率大。
单位功率汽轮机组的造价、材料消耗和占地面积减小。
（三）多级汽轮机存在的问题z增加了一些附加损失，如隔板漏汽损失；z增加了机组的长度和质量；z对零件的金属材料要求提高；z级数增加，结构更加复杂。
¾总体上讲：多级汽轮机远优于单级汽轮机。
多级汽轮机由于具有效率高、功率大、投资小等突出优点而得到广泛应用。
三、多级汽轮机内的损失♦进汽节流损失–由于节流作用引起的焓降损失–与管道长短、阀门型线、蒸汽室形状及气流速度等有关–包括两个汽缸之间♦排汽节流损失–由于排气管压力损失引起的焓降损失–取决于排气管中气流速度大小、排气管结构型式和它的型线三、多级汽轮机内的损失♦轴封漏汽损失–间隙、压差、漏出（入）、降低效率–正压轴封与负压轴封♦机械损失–克服支持轴承和推力轴承的摩擦阻力等–与转速有关四、汽轮机的功率和效率♦1 汽轮机的内功率–多级汽轮机内功率P i等于各级内功率之和♦2汽轮机的轴端功率–汽轮机的输出静功称为轴端功率P a=P i-ΔP m♦3 机械效率–轴端功率与内功率的比值η= P a/ P im四、汽轮机的功率和效率♦4 汽轮机的内效率–汽轮机的内功率与单位时间汽轮机中消耗的理想能量之比–反映蒸汽热能转换为机械功的相应关系–不直接反映汽轮机性能的优劣四、汽轮机的功率和效率♦5 汽轮机的相对内效率–汽轮机的有效焓降与理想焓降的比–反映汽轮机通流部分的完善程度，取决于汽轮机内各项节流损失和级内损失的大小，与轴封漏汽无关（78～90％）–若无回热抽汽，相对内效率＝内效率汽轮机的相对内效率五余速利用和重热现象♦余速利用–上一级的余速可部分被本级利用–两级间轴向间隙小–平均直径相近–全周进汽♦重热现象♦级内的各项损失最终因摩擦转变为热量，被蒸汽吸收，提高蒸汽的做功能力，这种现象称为重热现象21P0P1p2Δhstδhnh2tΔhs Δhδhbδhc六．多级汽轮机的轴向推力及其平衡1. 轴向推力♦汽轮机在运行时，转子需要承受很大的轴向推力。
多级汽轮机介绍
2、循环热效率
t
t
H t Q0
H t h0 hc'
3、绝对电效率 ael
ael trim g
（一）汽耗率
定义：汽轮发电机组每发1kwh的电 所消耗的蒸汽量。
符号：d 单位：
d D 3600
Pel H trel
kg /(kw h)
（二）热耗率
定义：汽轮发电机组每发1kwh的电所消耗 的热量。
hi E0
ht h hc2 ht
当余速动能被下一级利用时，1
0
，则：
ri
' ri
，
即本级余速被下一级利用后，可以提高本级的内效 率。
2
2、余速利用对整机效率的影响 整机热力过程线左移，整个过程的熵增 减小，效率提高。 3、实现余速利用的条件 （1）相邻两级的部分进汽度相同。 （2）相邻两级的通流部分过渡平滑。 （3）相邻两级之间的轴向间隙要小， 流量变化不大。 （4）前一级的排汽角α 2应与后一级喷 管的进汽角α 0g一致。
⒉外部漏汽损失 产生原因： ① 汽轮机的主轴在穿出汽缸两端时，为了
防止动静部分的摩擦，总要留有一定的 间隙，又由于汽缸内外存在着压差，则 必然会使高压端有一部分蒸汽向外漏出， 这部分蒸汽不作功，因而造成了能量损 失。 ② 在处于真空状态下的低压端会有一部分 空气从外向里漏入而破坏真空，增大抽 气器的负担。
第二节 多级汽轮机的损失及其
装置的效率和热经济指 标
一、多级汽轮机的损失
损失分类： 1、 外部损失：不直接影响蒸汽状态的损失。 2、 内部损失：直接影响蒸汽状态的损失。 （一）外部损失 1、 机械损失：汽机运行时，克服支持轴承 和 推力轴承的摩擦阻力，带动主油泵、调速器等消 耗一部分有用功造成的损失。
多级汽轮机资料
2.3 多级汽轮机的轴向力及其平衡
2.4 轴封及轴封系统
轴封：在汽缸两端转子穿出处，转子与汽缸间的汽封。作用是减小 漏汽损失，防止蒸汽外逸和空气内漏。 主要型式：曲径式汽封，平齿汽封、蜂窝式。 2.4.1 工作原理和计算
汽轮机中汽封有隔板汽封，叶根及叶顶汽封、轴端汽封和门杆汽封。
原理
蒸汽在汽封中的流动当作绝热等焓过程。蒸汽在流经汽封 片时节流加速，然后在腔室中产生涡流，将汽流动能转变为热能。 随压力降低，蒸汽比容增大，故对相同结构的汽封，汽流速度是逐 级增大。又因膨胀后焓值变小、音速降低，因此在汽封中如果出现 超临界流动，只能在最后一个汽封片处出现。
汽流产生的抽汽效应和叶轮旋转产 生的泵浦效应。三者的流量决定于
隔板与叶轮空间的压力 pd 。
叶轮反动度 漏汽量计算 隔板漏汽量G
公式计算。
d
pd p2 p0 p2
11
计算按汽封漏汽计算
l1 A1
z 2( p0 pd ) vd
Gl1
平衡孔漏汽量G
Gl 2 l 2 A2
中
大
大
大
较大 湿汽 稍低
2.1 多级汽轮机的特点
ABB û Â Æ Ö » ú ¸ ÷û Æ ¸ ×ð Ë Ê §Ö ·² ¼
100% 80% 60% 40% 20% 0%
27 45 28 ß Ñ ¸ ¹ ¸ ×
33
50
44 32 23 Ð Ñ Ö ¹ ¸ × 18 Í Ñ µ ¹ ¸ × Ò Í ¶ Ð Ë ð Ê § þ ´ ¶ Î ÷ Á ð Ë Ê § ¹ Â Ð © Ë ð § Ê

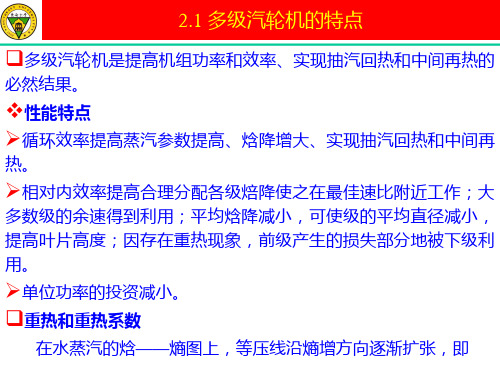

2.1 多级汽轮机的特点
多级汽轮机是提高机组功率和效率、实现抽汽回热和中间再热的
汽轮机2

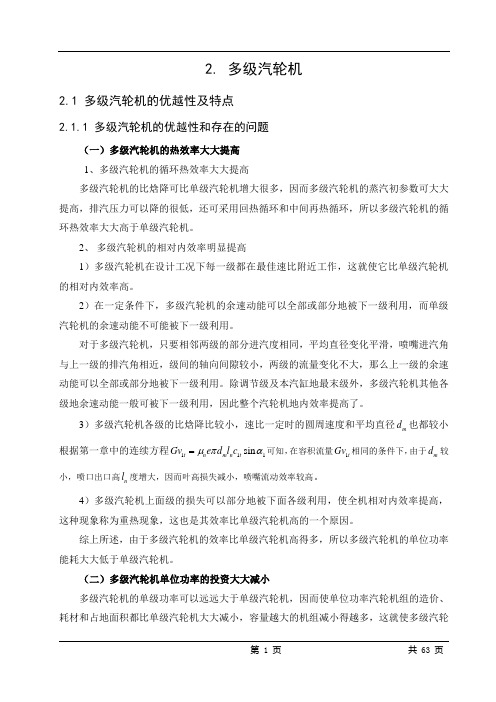

2. 多级汽轮机2.1 多级汽轮机的优越性及特点2.1.1 多级汽轮机的优越性和存在的问题（一）多级汽轮机的热效率大大提高 1、多级汽轮机的循环热效率大大提高多级汽轮机的比焓降可比单级汽轮机增大很多，因而多级汽轮机的蒸汽初参数可大大提高，排汽压力可以降的很低，还可采用回热循环和中间再热循环，所以多级汽轮机的循环热效率大大高于单级汽轮机。
2、 多级汽轮机的相对内效率明显提高1）多级汽轮机在设计工况下每一级都在最佳速比附近工作，这就使它比单级汽轮机的相对内效率高。
2）在一定条件下，多级汽轮机的余速动能可以全部或部分地被下一级利用，而单级汽轮机的余速动能不可能被下一级利用。
对于多级汽轮机，只要相邻两级的部分进汽度相同，平均直径变化平滑，喷嘴进汽角与上一级的排汽角相近，级间的轴向间隙较小，两级的流量变化不大，那么上一级的余速动能可以全部或部分地被下一级利用。
除调节级及本汽缸地最末级外，多级汽轮机其他各级地余速动能一般可被下一级利用，因此整个汽轮机地内效率提高了。
3）多级汽轮机各级的比焓降比较小，速比一定时的圆周速度和平均直径m d 也都较小根据第一章中的连续方程111sin t n m n t G v e d l c μπα=可知，在容积流量1t G v 相同的条件下，由于m d 较小，喷口出口高n l 度增大，因而叶高损失减小，喷嘴流动效率较高。
4）多级汽轮机上面级的损失可以部分地被下面各级利用，使全机相对内效率提高，这种现象称为重热现象，这也是其效率比单级汽轮机高的一个原因。
综上所述，由于多级汽轮机的效率比单级汽轮机高得多，所以多级汽轮机的单位功率能耗大大低于单级汽轮机。
（二）多级汽轮机单位功率的投资大大减小多级汽轮机的单级功率可以远远大于单级汽轮机，因而使单位功率汽轮机组的造价、耗材和占地面积都比单级汽轮机大大减小，容量越大的机组减小得越多，这就使多级汽轮机单位功率得投资大大减小。
（三）多级汽轮机存在的问题1）增加了一些附加损失，如隔板漏汽损失。
多级汽轮机
：达到临界速度
：未达到临界速度
2. 轴封孔口流量系数
由图可以看出，轴封齿在进汽侧不应做成圆
弧状或斜面状，应保持轴封齿的尖锐边缘， 此时流量系数较小，1 0.7 ~ 0.8 但是尖锐边缘在汽机运行中会因摩擦
钝化，此时流动情况接近喷嘴，
流量系数变大1 1
3.光轴轴封漏汽量修正系数
p0
p1 pd
p2
1.作用在动叶上的轴向推力FZ
作用在动叶上的轴向推力FZ 是由动叶前后的静压差和 汽流在动叶中轴向分速度的改变所产生的
FZ G(c1 sin 1 c2 sin 2 ) d m lb ( p1 p 2 )
压力反动度 p： p1 p 2 p＝ p0 p 2 于是 p p1 p 2 p ( p 0 p 2 )
圆周速度和平均直径较小，所以在容积流量相同
的条件下，喷嘴出口高度增大，叶高损失减小， 喷嘴流动效率较高。 （4） 多级汽轮机前面级的损失可以部分地被下面各级 利用，使全机相对内效率提高
（二）多级汽轮机单位功率的投资大大减小
存在的问题： （1）增加了一些附加损失 （2）由于级数多，相应地增加了机组的长度和质量 （3）由于新蒸汽与再热蒸汽温度的提高，多级汽轮机 高中压缸前面若干级的工作温度较高，对零部件 的金属材料要求提高了 （4）级数增加，零部件增多，使多级汽轮机的结构更
2 0 ( p0 p z2 )
G1 1 A1
zp 0
（2）当最后一片轴封孔口处流速达到临界速度时
G1 1 A1
p0 0 z 1.25
判断汽流在最后一片轴封孔口中是否达到临界速度：
pz p0
pz p0
汽轮机原理 多级汽轮机_2
■
——多级的理想焓降
■ 凝汽式汽轮机的重热系数约为0.04~0.08
4
■ 1）级效率越低，重热系数越大 ■ 2）级数越多，重热系数越大 ■ 3）初始状态的熵越大，重热系数越大 ■ 4）过热蒸汽的重热系数比湿蒸汽大 ■ 重热系数对效率的影响： ■ 1）多级的效率
■ 2）平均级效率
■ 因重热现象，多级的效率大于各级的平均效率
第二章 多级汽轮机
1、多级汽轮机的特点 2、进汽排汽损失和热力过程线 3、轴向推力及其平衡 4、轴封及其系统
1
■ 提高单级汽轮机功率： ■ （1）增大进汽量 ■ （2）增大有效比焓降 ■ 但遇到以下难题： ■ （1）如果比焓降很大，喷嘴出口汽流的马赫
数很大，流动损失很大 ■ （2）如果压力比很小，蒸汽比容变化大，则
循环热效率； ■ 重热现象可部分弥补级内损失，提高整机效率 ■ 单位功率造价低。
3
重热现象
■ 在h-s图上，随着熵增大，两条等压线间的理 想焓降也增大
■ 前一级的损失，引起后面级的理想焓降增大， 有效焓降也随着增大
■ 以上称作重热现象，可部分弥补级内损失 ■ 定义重热系数：
■
——单级的理想焓降之和
5
凝汽式汽轮机各段工作特点
6
■ 蒸汽在多级汽轮机中膨胀作功，压力和温度降 低、比容增大，导致沿蒸汽膨胀流程的通流面 积增大，使汽轮机通流部分结构和工作特征沿 蒸汽流程发生很大变化：
■ 蒸汽比容增大引起叶高增大； ■ 最佳速比把u和c1联系起来； ■ 直径增大，u增大，c1增大，级的焓降增大； ■ 温度减小，音速减小；焓降增大，流速增大；
流，将汽流动能转变为热能。 ■ 随压力降低，蒸汽比容增大，故对相同结构的汽封，
多级汽轮机的工作原理解析
多级汽轮机的工作原理解析多级汽轮机通常由高压汽缸、中压汽缸和低压汽缸组成，每个汽缸又包括一个转子和一个定子。
转子是旋转部件，由叶片组成；而定子则是固定部件，也由叶片构成。
这些转子和定子通过轴连接在一起，形成一个整体。
蒸汽则通过多级汽缸进行流动，每个级别都从前一个级别的出口进入，从后一个级别的进口流出。
首先，从锅炉中产生的高温高压蒸汽通过汽轮机的进口进入第一级高压汽缸。
在这个过程中，需要控制蒸汽流量和背压，以保证蒸汽的流量和质量在一定范围内。
接下来，高温高压蒸汽进入高压汽缸，与高压汽轮机转子上的高压叶片接触，通过热交换的方式，将蒸汽的高温高压能量转移到高压叶片上。
在这个过程中，蒸汽的能量被转化为旋转转子的动能，并带动转子旋转。
而后，蒸汽从高压汽缸的出口流出，进入中压汽缸。
在中压汽缸中，蒸汽再次与中压叶片接触，继续将其能量传递给中压叶片。
最后，蒸汽从中压汽缸出口进入低压汽缸。
在低压汽缸中，蒸汽再次与低压叶片接触，将其剩余能量转移到低压叶片上。
随着蒸汽从高压汽缸到低压汽缸的流动，蒸汽的压力和温度逐级降低，同时叶片的尺寸也逐级增大。
这是为了充分利用蒸汽的能量，提高汽轮机的能量转换效率。
整个过程中，每个级别的转子都被蒸汽的动能推动旋转。
同时，由于转子与定子之间存在差速，叶片上的蒸汽将承受一个向前方推动的力，这使得转子能够对流体进行机械能转换。
最后，经过多级汽缸的作用，蒸汽从低压汽缸出口排出，进入冷凝器进行冷凝，然后重新回到锅炉中进行循环。
多级汽轮机相对于单级汽轮机具有一些优点。
首先，多级汽轮机可以提高汽轮机的能量转换效率，减少能源的浪费。
其次，多级汽轮机可以更好地适应不同条件下的工作需求，提高汽轮机的运行稳定性和可靠性。
此外，多级汽轮机还可以降低风险，当一个级别发生故障时，其他级别仍然可以正常工作。
总结多级汽轮机是一种利用高温高压蒸汽驱动的动力装置，它通过多个级别的转子和定子进行工作。
